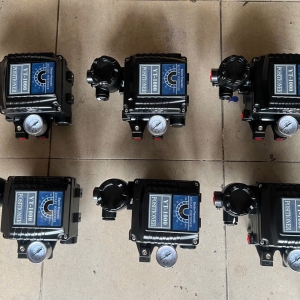

BỘ TÍN HIỆU YT1000R 4-20mA

Phần 1: Giới thiệu tổng quan về Bộ Tín Hiệu YT1000R 4-20mA

1.1. Bộ Tín Hiệu YT1000R 4-20mA là gì?

Bộ Tín Hiệu YT1000R 4-20mA là một thiết bị chuyển đổi tín hiệu công nghiệp cao cấp, được thiết kế để cách ly, chuyển đổi và xử lý các tín hiệu đo lường trong hệ thống tự động hóa. Thiết bị này đóng vai trò quan trọng trong việc đảm bảo độ chính xác, ổn định và an toàn của các tín hiệu truyền trong môi trường công nghiệp.

Đặc điểm nổi bật:

• Thiết bị chuyển đổi tín hiệu analog 4-20mA

• Cung cấp khả năng cách ly tín hiệu chống nhiễu

• Hỗ trợ nhiều dạng tín hiệu đầu vào/đầu ra khác nhau

• Thiết kế nhỏ gọn, dễ dàng lắp đặt trên rail DIN

• Hoạt động ổn định trong điều kiện công nghiệp khắc nghiệt

1.2. Ứng dụng thực tế của YT1000R trong công nghiệp

Bộ Tín Hiệu YT1000R được sử dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống xử lý nước và nước thải: Giám sát áp suất, lưu lượng, mức chất lỏng

• Ngành dầu khí và hóa chất: Đo lường nhiệt độ, áp suất trong các quy trình sản xuất

• Nhà máy điện: Giám sát các thông số vận hành turbine, lò hơi

• Sản xuất thực phẩm và đồ uống: Kiểm soát nhiệt độ, áp suất trong quy trình chế biến

• Hệ thống HVAC: Điều khiển và giám sát nhiệt độ, độ ẩm

1.3. Ưu điểm vượt trội của YT1000R so với các giải pháp khác

Độ chính xác cao:

• Sai số thấp (<0.1% của dải đo)

• Độ ổn định lâu dài, ít bị trôi giá trị theo thời gian

• Bù nhiệt tự động, giảm ảnh hưởng của nhiệt độ môi trường

Khả năng cách ly tín hiệu:

• Cách ly giữa nguồn cấp, đầu vào và đầu ra

• Bảo vệ thiết bị khỏi nhiễu điện từ, xung điện áp

• Ngăn chặn hiện tượng ground loop gây sai số đo

Linh hoạt trong cấu hình:

• Có thể cấu hình thông qua DIP switch hoặc phần mềm

• Hỗ trợ đa dạng dải đo và kiểu tín hiệu

• Khả năng mở rộng và tích hợp với hệ thống hiện có

Phần 2: Nguyên lý hoạt động chi tiết của Bộ Tín Hiệu YT1000R

2.1. Cấu trúc bên trong và các thành phần chính

Mô-đun cách ly và chuyển đổi:

• Bộ cách ly quang (Opto-isolator): Tạo sự cách ly điện hoàn toàn giữa mạch đầu vào và đầu ra

• Mạch lọc nhiễu: Loại bỏ nhiễu tần số cao, đảm bảo tín hiệu sạch

• Bộ chuyển đổi ADC/DAC: Chuyển đổi tín hiệu analog sang digital và ngược lại

• Vi xử lý trung tâm: Xử lý tín hiệu, thực hiện các thuật toán tuyến tính hóa, bù nhiệt

Nguồn cấp:

• Hoạt động với nguồn 24VDC tiêu chuẩn công nghiệp

• Tiêu thụ điện năng thấp, hiệu suất cao

• Bảo vệ chống ngược cực, quá áp, ngắn mạch

Kết nối đầu vào/đầu ra:

• Đầu vào: Hỗ trợ tín hiệu 4-20mA, 0-20mA, 0-5V, 0-10V, RTD, thermocouple

• Đầu ra: Tín hiệu 4-20mA cách ly, 0-10V, Modbus RTU

• Kết nối qua terminal screw chất lượng cao

2.2. Quy trình xử lý tín hiệu từ đầu vào đến đầu ra

Giai đoạn 1: Tiếp nhận và chuẩn hóa tín hiệu đầu vào

• Tín hiệu từ sensor (4-20mA) được đưa vào mạch đầu vào

• Bộ lọc thông thấp loại bỏ nhiễu tần số cao

• Tín hiệu được chuẩn hóa về mức điện áp phù hợp cho xử lý

Giai đoạn 2: Cách ly và chuyển đổi

• Tín hiệu được cách ly qua bộ cách ly quang hoặc biến áp cách ly

• ADC chuyển đổi tín hiệu analog sang digital

• Vi xử lý áp dụng các hệ số hiệu chỉnh, tuyến tính hóa

Giai đoạn 3: Xử lý và điều chỉnh

• Áp dụng các thuật toán bù nhiệt, bù phi tuyến

• Thực hiện scaling theo cấu hình người dùng

• Xử lý các chức năng đặc biệt như alarm, hàm bậc cao

Giai đoạn 4: Xuất tín hiệu đầu ra

• DAC chuyển đổi tín hiệu digital đã xử lý thành analog

• Khuếch đại tín hiệu đến mức 4-20mA chuẩn

• Đưa tín hiệu ra ngoài qua mạch bảo vệ

2.3. Cơ chế cách ly tín hiệu và bảo vệ chống nhiễu

Công nghệ cách ly 3-port:

• Cách ly giữa nguồn cấp (port 1), đầu vào (port 2) và đầu ra (port 3)

• Điện áp cách ly lên đến 1500VAC giữa các port

• Ngăn chặn hoàn toàn dòng điện rò, ground loop

Chống nhiễu điện từ (EMI):

• Thiết kế PCB với lớp phủ chống nhiễu

• Sử dụng lọc nhiễu common-mode và differential-mode

• Đáp ứng tiêu chuẩn EMC công nghiệp

Bảo vệ chống quá áp và xung điện:

• Varistor bảo vệ quá áp tức thời

• TVS diode chống xung điện cảm ứng

• Fuse tự phục hồi bảo vệ ngắn mạch đầu ra

Phần 3: Chức năng chi tiết của Bộ Tín Hiệu YT1000R

3.1. Chức năng chuyển đổi tín hiệu cơ bản

Chuyển đổi tín hiệu dòng điện:

• 4-20mA sang 4-20mA cách ly

• 0-20mA sang 4-20mA

• Hỗ trợ chuyển đổi tín hiệu 2-wire và 4-wire transmitter

Chuyển đổi tín hiệu điện áp:

• 0-5V sang 4-20mA

• 0-10V sang 4-20mA

• 0-1V, 0-2V, 0-3V sang 4-20mA

Chuyển đổi từ cảm biến nhiệt độ:

• RTD (Pt100, Pt500, Pt1000) sang 4-20mA

• Thermocouple (Type J, K, T, E, N, R, S, B) sang 4-20mA

• Tự động bù nhiệt mối nối lạnh (cold junction compensation)

3.2. Chức năng xử lý tín hiệu nâng cao

Tuyến tính hóa phi tuyến tính:

• Tự động tuyến tính hóa đặc tính của RTD, thermocouple

• Hỗ trợ bảng tra (look-up table) cho các sensor đặc biệt

• Khả năng lập trình đường cong đặc tính tùy chỉnh

Scaling và điều chỉnh dải đo:

• Điều chỉnh zero và span độc lập

• Hỗ trợ dải đo tỷ lệ (ví dụ: 0-100°C sang 4-20mA)

• Khả năng đảo ngược tín hiệu (reverse scaling)

Chức năng alarm và giám sát:

• Cảnh báo vượt ngưỡng cao/thấp

• Phát hiện đứt dây sensor (broken wire detection)

• Giám sát trạng thái hoạt động (diagnostic)

3.3. Chức năng truyền thông và tích hợp hệ thống

Tích hợp Modbus RTU:

• Giao tiếp RS485 với chuẩn Modbus RTU

• Truy cập dữ liệu đo, cấu hình từ xa

• Hỗ trợ đa điểm (multi-drop) trên cùng bus

Khả năng mở rộng:

• Kết nối với PLC, DCS, SCADA

• Tích hợp vào hệ thống điều khiển phân tán

• Hỗ trợ gateway chuyển đổi giao thức

Cấu hình linh hoạt:

• Cấu hình bằng DIP switch (cơ bản)

• Cấu hình bằng phần mềm chuyên dụng (nâng cao)

• Lưu trữ nhiều profile cấu hình

Phần 4: Hướng dẫn lắp đặt, cấu hình và vận hành

4.1. Lắp đặt vật lý và đấu nối điện

Chuẩn bị trước khi lắp đặt:

• Kiểm tra thông số kỹ thuật phù hợp với ứng dụng

• Đảm bảo nguồn cấp 24VDC ổn định

• Chuẩn bị dụng cụ: Tua vít, đồng hồ đo, dây dẫn

Quy trình lắp đặt trên rail DIN:

1. Gắn bộ chuyển đổi lên rail DIN 35mm tiêu chuẩn

2. Đấu nối nguồn cấp 24VDC vào terminal L+ và L-

3. Đấu nối tín hiệu đầu vào từ sensor

4. Đấu nối tín hiệu đầu ra đến thiết bị nhận

5. Kiểm tra lại các kết nối, đảm bảo chắc chắn

Sơ đồ đấu nối điển hình:

• Đấu nối sensor 2-wire: Series với nguồn 24VDC

• Đấu nối sensor 4-wire: Riêng biệt nguồn cấp và tín hiệu

• Đấu nối đầu ra đến PLC/controller: Dạng loop 4-20mA

4.2. Cấu hình thông số hoạt động

Cấu hình cơ bản bằng DIP switch:

• Switch 1-2: Chọn loại tín hiệu đầu vào

• Switch 3-4: Chọn dải đo đầu vào

• Switch 5-6: Chọn loại tín hiệu đầu ra

• Switch 7-8: Chế độ hoạt động đặc biệt

Cấu hình nâng cao bằng phần mềm:

• Kết nối qua cổng RS485 với máy tính

• Sử dụng phần mềm cấu hình chuyên dụng

• Thiết lập các thông số: Dải đo, hệ số hiệu chỉnh, hàm chuyển đổi

Hiệu chuẩn và kiểm tra:

• Sử dụng nguồn tín hiệu chuẩn (calibrator) để kiểm tra

• Hiệu chỉnh zero và span tại điểm 0% và 100% dải đo

• Kiểm tra độ tuyến tính tại các điểm trung gian

4.3. Vận hành và bảo trì định kỳ

Kiểm tra hàng ngày:

• Quan sát đèn báo trạng thái (LED indicator)

• Kiểm tra nhiệt độ hoạt động của thiết bị

• Xác nhận giá trị đo trên hệ thống giám sát

Bảo trì định kỳ:

• Hàng tháng: Vệ sinh bụi bẩn, kiểm tra kết nối

• Hàng quý: Hiệu chuẩn kiểm tra với thiết bị chuẩn

• Hàng năm: Kiểm tra toàn diện, thay thế nếu cần

Xử lý sự cố thông thường:

• Không có tín hiệu đầu ra: Kiểm tra nguồn cấp, đấu nối

• Tín hiệu không ổn định: Kiểm tra nhiễu, grounding

• Sai số lớn: Hiệu chuẩn lại, kiểm tra sensor

Phần 5: So sánh YT1000R với các dòng sản phẩm tương tự

5.1. So sánh với bộ chuyển đổi tín hiệu thông thường

Về độ chính xác:

• YT1000R: Sai số ≤0.1%, độ ổn định cao

• Sản phẩm thông thường: Sai số 0.2-0.5%, dễ bị trôi giá trị

Về khả năng cách ly:

• YT1000R: Cách ly 3-port 1500VAC, chống nhiễu toàn diện

• Sản phẩm thông thường: Cách ly 1-port hoặc không cách ly

Về tính năng:

• YT1000R: Đa dạng chức năng, tích hợp truyền thông

• Sản phẩm thông thường: Chức năng cơ bản, ít tùy chỉnh

5.2. So sánh với giải pháp từ các hãng khác

So với Siemens SITRANS:

• YT1000R: Giá thành cạnh tranh hơn, dễ cấu hình

• Siemens: Thương hiệu mạnh, tích hợp tốt với hệ Siemens

So với Phoenix Contact MINI MCR:

• YT1000R: Hiệu suất cách ly tốt hơn, tiêu thụ điện thấp hơn

• Phoenix Contact: Đa dạng model, phụ kiện đi kèm phong phú

So với Omega Engineering:

• YT1000R: Phù hợp với thị trường châu Á, hỗ trợ kỹ thuật địa phương

• Omega: Sản phẩm chuyên cho phòng thí nghiệm, độ chính xác cao

Phần 6: Case study ứng dụng thực tế

6.1. Ứng dụng trong nhà máy xử lý nước

Bài toán: Giám sát mức nước tại bể chứa từ xa, với khoảng cách >500m, qua khu vực nhiều thiết bị điện gây nhiễu.

Giải pháp với YT1000R:

• Sử dụng sensor áp suất đo mức nước tại bể

• YT1000R chuyển đổi tín hiệu 4-20mA từ sensor

• Cách ly tín hiệu, loại bỏ nhiễu từ motor bơm lân cận

• Truyền tín hiệu 4-20mA cách ly về phòng điều khiển

• Tích hợp vào SCADA giám sát toàn nhà máy

Kết quả:

• Tín hiệu ổn định, không bị nhiễu

• Giảm 95% sự cố mất tín hiệu

• Dễ dàng mở rộng thêm điểm đo

6.2. Ứng dụng trong hệ thống HVAC tòa nhà cao tầng

Bài toán: Điều khiển nhiệt độ phòng từ cảm biến xa, với yêu cầu độ chính xác cao và khả năng báo động khi vượt ngưỡng.

Giải pháp với YT1000R:

• RTD Pt100 đo nhiệt độ tại các phòng

• YT1000R chuyển đổi tín hiệu RTD sang 4-20mA

• Thiết lập ngưỡng cảnh báo nhiệt độ cao/thấp

• Truyền thông Modbus về BMS (Building Management System)

• Điều khiển van điều tiết lưu lượng nước nóng/lạnh

Kết quả:

• Tiết kiệm 15-20% năng lượng HVAC

• Kiểm soát nhiệt độ chính xác ±0.5°C

• Cảnh báo sớm sự cố hệ thống

Phần 7: Xu hướng phát triển và tương lai

7.1. Công nghệ mới tích hợp vào bộ chuyển đổi tín hiệu

Tích hợp IoT và Industrial Internet:

• Khả năng kết nối trực tiếp Ethernet/IP, PROFINET

• Hỗ trợ OPC UA, MQTT cho kết nối cloud

• Embedded web server cho cấu hình qua trình duyệt

Trí tuệ nhân tạo và phân tích dữ liệu:

• AI chip tích hợp phân tích xu hướng tín hiệu

• Dự đoán bảo trì (predictive maintenance)

• Tự động hiệu chuẩn và bù sai số

Tiêu chuẩn an toàn cao hơn:

• Certification SIL2/SIL3 cho ứng dụng an toàn

• Cybersecurity tích hợp bảo vệ an ninh mạng

• Redundant design cho hệ thống critical

7.2. Định hướng phát triển sản phẩm

Miniaturization:

• Kích thước nhỏ hơn, chỉ 6mm chiều rộng

• Tiêu thụ điện thấp hơn, phát nhiệt ít hơn

• Tích hợp nhiều channel trong một module

Universal I/O:

• Module có thể cấu hình cho bất kỳ loại tín hiệu nào

• Tự động nhận diện sensor kết nối

• Firmware update không dây

Sustainability:

• Vật liệu thân thiện môi trường

• Tiêu thụ năng lượng thấp, hiệu suất cao

• Dễ dàng tái chế sau khi hết vòng đời

Tổng kết: Bộ Tín Hiệu YT1000R 4-20mA không chỉ là thiết bị chuyển đổi tín hiệu thông thường, mà là giải pháp toàn diện cho việc cách ly, xử lý và truyền tín hiệu trong môi trường công nghiệp. Với độ chính xác cao, khả năng cách ly vượt trội và tính linh hoạt trong cấu hình, YT1000R đã và đang trở thành lựa chọn hàng đầu cho các kỹ sư tự động hóa.

Lưu ý: Để biết thêm thông tin chi tiết về sản phẩm, báo giá và hỗ trợ kỹ thuật, vui lòng liên hệ trực tiếp với đội ngũ chuyên gia của chúng tôi.
