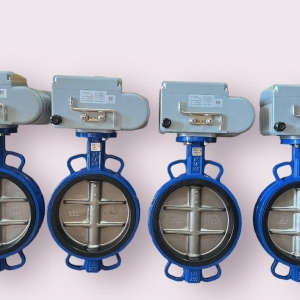

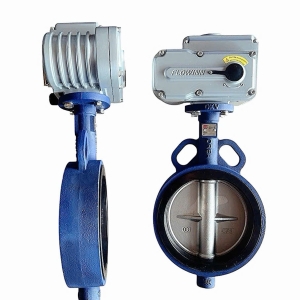

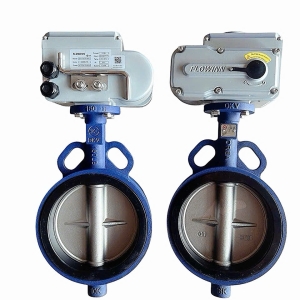

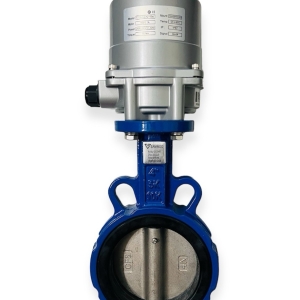

VAN BƯỚM ĐIỆN FLOWINN EOT05F

Mã sản phẩm:
0
Giá:
Liên hệ
Van Bướm Điều Khiển Bằng Điện Flowinn

Vật liệu thân van (body): Gang, Inox 304-316, Nhựa PVC-UPVC-CPVC, Thép WCB

-Vật liệu đĩa: SUS 304-316 , Nhựa PTFE teflon, Cao su EPDM, Cao su NBR, Thép wcb

-Vật liệu trục: Inox 304 CF8, inox316 CF8M

-Vật liệu gioăng: Cao su (EPDM), Teflon (PTFE)

-Áp lực bar: 10bar, 16bar, 20bar, 25bar

-Nhiệt độ làm việc: -20°C đến 300°C

-Kết nối mặt bích: wafer hoặc mặt bích

-Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS

-Môi trường sử dụng : Khí, Dầu, Nước, Gas, Hóa Chất.
Số lượng:

- +

Thêm vào giỏ hàng Đặt hàng

Thông tin sản phẩm
Bình luận

Van bướm điện Flowinn EOT05F - taiwan- AC 220V/DC24V

Van bướm điều khiển Van bướm điện Flowinn EOT05F là thiết bị được lắp đặt bên trong hệ thống đường ống, có nhiệm vụ điều tiết lưu chất đi qua van. Do đặc điểm thiết kế van đặc thù có hình cánh bướm hoặc nhìn giống con bướm nên van được đặt tên là van bướm.

Van bướm điều khiển có 2 dạng chính là:

Van bướm điều khiển điện on/off
Van bướm điều khiển tuyến tính 4-20mA

Các sản phẩm thuộc dòng van bướm điều khiển là dòng van công nghiệp được sử dụng phổ biến hiện nay. Bởi van bướm điều khiển có cấu tạo đơn giản, dễ sử dụng, đa dạng kích thước,… Van bướm có thể được điều khiển nhờ bộ điều khiển điện, khí nén hoặc tay gạt, tay quay.

Cấu tạo Van bướm điện Flowinn EOT05F

Van bướm điều khiển có cấu tạo gồm 2 bộ phận chính:

Thân van: Đây là bộ phận tiếp xúc trực tiếp với đường ống. Được làm từ các vật liệu chính như gang, inox, nhựa, thép. Thân van được cấu tạo từ nhiều chi tiết khác nhau như: Đĩa van, bộ phận làm kín, thân van. Tùy thuộc vào môi trường sử dụng nước sạch, hơi nóng, hóa chất, khí nén, thực phẩm đồ uống, xi măng, than, nước ăn mòn, dược phẩm, chất rắn, lỏng, khí,… để lựa chọn sản phẩm phù hợp.
Bộ phần điều khiển: Là phần động cơ chính giúp các cơ quan khác của van hoạt động. Điện áp sử dụng cho bộ phận điều khiển điện từ 24V, 110V, 220V, 380V và vật liệu sử dụng thường là hợp kim nhôm nguyên khối.

Thông số Van bướm điện Flowinn EOT05F - đài loan

-Vật liệu thân van (body): Gang, Inox 304-316, Nhựa PVC-UPVC-CPVC, Thép WCB

-Vật liệu đĩa: SUS 304-316 , Nhựa PTFE teflon, Cao su EPDM, Cao su NBR, Thép wcb

-Vật liệu trục: Inox 304 CF8, inox316 CF8M

-Vật liệu gioăng: Cao su (EPDM), Teflon (PTFE)

-Áp lực bar: 10bar, 16bar, 20bar, 25bar

-Nhiệt độ làm việc: -20°C đến 300°C

-Kết nối mặt bích: wafer hoặc mặt bích

-Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS

-Môi trường sử dụng : Khí, Dầu, Nước, Gas, Hóa Chất.

Hướng dẫn lắp đặt và cài đặt sản phẩm Van bướm điện Flowinn EOT05F

-Bước 1: Đầu tiền, trước khi lắp van thì cần phải vệ sinh và lau sạch sẽ van bướm và đường ống. Giúp tránh được những bụi bẩn để khi lắp đặt cũng như là khi sử dụng để không bij vướng vào đường ống và gây cản trở dòng lưu chất.

-Bước 2: Tiến hành lắp đặt gioăng làm kín vào đường ống. Khi đã chuẩn bị sau mặt thứ và lắp xong gioăng làm kín thì ta tiến hành lắp trực tiếp van bướm điện vào trong đường ống.

-Bước 3: Xiết chặt bu lông, long đen, Ecu lại thật chặt với nhau để đảm các liên kết không bị bung ra khi vận hành.

-Bước 4: Cuối cùng, khi van bướm lắp vào trong hệ thống thì tiếp đến kết nối dây dẫn điện với bộ điều khiển điện của van. Sau đó, cấp điện nguồn điện thích hợp, giúp van có thể hoạt động.

Các lỗi thường gặp và cách khắc phục Van bướm điện Flowinn EOT05F

Van không hoạt động:

-Nguyên nhân: Có thể do nguồn điện không kết nối đúng, hoặc van bị hỏng.

-Giải pháp: Kiểm tra nguồn điện, đảm bảo kết nối đúng. Nếu nguồn điện đúng và van vẫn không hoạt động, có thể cần thay thế van mới.

Động cơ van bướm không quay:

-Nguyên nhân: Có thể do động cơ bị kẹt, hỏng hóc hoặc điều khiển không chính xác.

-Giải pháp: Kiểm tra động cơ và cơ cấu truyền động, thay thế các bộ phận hỏng. Kiểm tra điều khiển để đảm bảo nó hoạt động đúng.

Gặp vấn đề với cảm biến:

-Nguyên nhân: Cảm biến có thể bị bẩn, hỏng hoặc mất kết nối.

-Giải pháp: Kiểm tra cảm biến, làm sạch nếu cần và đảm bảo kết nối đúng. Nếu cảm biến hỏng, cần thay thế.

Van bướm không đóng hoặc mở đúng cách:

-Nguyên nhân: Có thể do cơ cấu bị mài mòn, ố vàng, hoặc nắp van không đóng kín.

-Giải pháp: Kiểm tra và làm sạch cơ cấu van, kiểm tra nắp van và đảm bảo không có bất kỳ hỏng hóc nào. Nếu cần, thực hiện bảo trì và thay thế bộ phận hỏng.

Tiếng ồn lớn khi vận hành:

-Nguyên nhân: Có thể do cơ cấu truyền động hoặc động cơ van bướm gặp vấn đề.

-Giải pháp: Kiểm tra và bảo dưỡng cơ cấu truyền động. Nếu vẫn có vấn đề, xem xét việc thay thế động cơ.

Van bướm rung lắc khi vận hành:

-Nguyên nhân: Có thể do cân bằng không đúng hoặc cơ cấu bị lệch lạc.

-Giải pháp: Kiểm tra cân bằng và điều chỉnh nếu cần. Bảo dưỡng cơ cấu để đảm bảo nó hoạt động mượt mà.

Phân loại Van bướm điện Flowinn EOT05F

Van bướm điện nhựa.

-Đây là dạng van bướm được làm bằng chất liệu nhựa uPVC, CPVC, PPH, PPR… Chất liệu nhựa này là chất liệu ưu việt có thể sử dụng rộng rãi nhất trong môi trường hóa chất loãng dùng để tưới tiêu, hồ sinh thái, nông nghiệp…

-Ngoài ra hiện nay với các dòng nhựa PPh, PPR, cPVC, uPVC, HDPE có thể chịu được áp lực công việc và môi trường ăn mòn cực lớn.

Van bướm điều khiển điện wafer.

-Dòng van bướm điện wafer là dòng van bướm điện điều khiển phổ biến và dễ dàng sử dụng nhất hiện nay. Đây cũng là dòng van bướm mang lại nhiều sự tiện lợi trong quá trình lắp đặt. Van được lắp đặt, cố định trên đường ống bằng cách kẹp 2 mặt bích được hàn trên đường ống lại với nhau. Có một số dòng van bướm có 2 tai hoặc 4 tai để thực hiện kết nối trực tiếp với mặt bích trên đường ống.

Van bướm điều khiển điện inox.

-Dòng van bướm inox này được đóng mở hoàn toàn dùng điện có chất liệu gioăng làm kín bằng PTFE, chất liệu van bướm SUS 201, SUS304, SUS 316. Đặc biệt van cũng được sử dụng cho hệ thống nước thải, hóa chất, xi măng, bột đá… Đặc biệt giá thành của dòng van này khá mềm nên cũng được ứng dụng và lựa chọn nhiều trên thị trường hiện nay.

Van bướm điều khiển điện mặt bích.

-Trong bộ sưu tập van bướm với sự đa dạng về kích thước và mẫu mã và điển hình nhất là kiểu kết nối, thì hiện này kiểu kết nối dạng wafer đang là kiều thông dụng nhất hiện nay.

Van bướm inox vi sinh điều khiển điện

Ưu nhược điểm Van bướm điện Flowinn EOT05F

Ưu điểm

-Thay vì phải vận hành bằng tay tại vị trí của van, ta có thể sử dụng tủ trung tâm để điều khiển đóng mở hệ thống van bướm điện được lắp đặt từ xa một cách nhanh chóng và tiện lợi

-Sản phẩm được làm từ chất liệu tốt có thể chịu được ăn mòn, đáp ứng tiêu chuẩn IP67, tiêu chuẩn PCCC

-Van đóng mở rất êm, không gây tiếng động. Việc đóng mở chậm giúp tăng tuổi thọ sử dụng van hơn.

-Mô tơ điều khiển chỉ sử dụng điện trong thời gian xoay trục đóng hoặc mở, không ngâm điện. Do vậy tuổi thọ van cao rất ít hư hỏng như dòng van điện từ.

-Phần thân van bướm có nhiều loại khác nhau nên rất nhiều hệ thống có thể lắp đặt được.

-Có đa dạng kích thước lớn nhỏ hơn các dòng van điện khác.

-Van hoạt động đơn giản, có thể sử dụng điều khiển tay nếu bị mất điện.

Nhược điểm.

-Thời gian đóng mở vẫn còn chậm hơn một số dòng van điện khác như: van điện từ,… Vì vậy nên lựa chọn loại van đóng mở nhanh hay chậm phụ thuộc vào hệ thống mình lắp đặt như thế nào.

-Về giá thành và độ bền của dòng van bướm điều khiển bằng điện cao hơn so với dòng van điều khiển khí nén.

Ứng dụng Van bướm điện Flowinn EOT05F

Van bướm điều khiển bằng điện được ứng dụng rộng rãi cho các hệ thống truyển dẫn khí nén, nước, hóa chất độc hại, hơi nóng, xăng dầu. Lựa chọn đúng loại van bướm điện phù hợp cho từng lưu chất của hệ thống quyết định đến chất lượng sản xuất, năng suất, độ an toàn và ổn định cho một hệ thống tự động hóa hiện nay.

Ứng dụng thực tế cho các nhà máy và hệ thống truyền dẫn trên đường ống:

-Hệ thống bơm nước bể bơi, hồ nước, công viên, tưới tiêu, PCCC, tàu biển

-Hệ thống khí nén, điều hòa không khí chiler, quạt gió

-Nhà máy thức ăn chăn nuôi, thực phẩm, dược phẩm, đồ uống

-Nhà máy xi măng, bộ đá, gạch

-Nhà máy chế biến đồ gỗ

-Nhà máy thủy điện, nhiệt điện

-Nhà máy thép, than đá, dầu, ngành khai thắc kim loại
