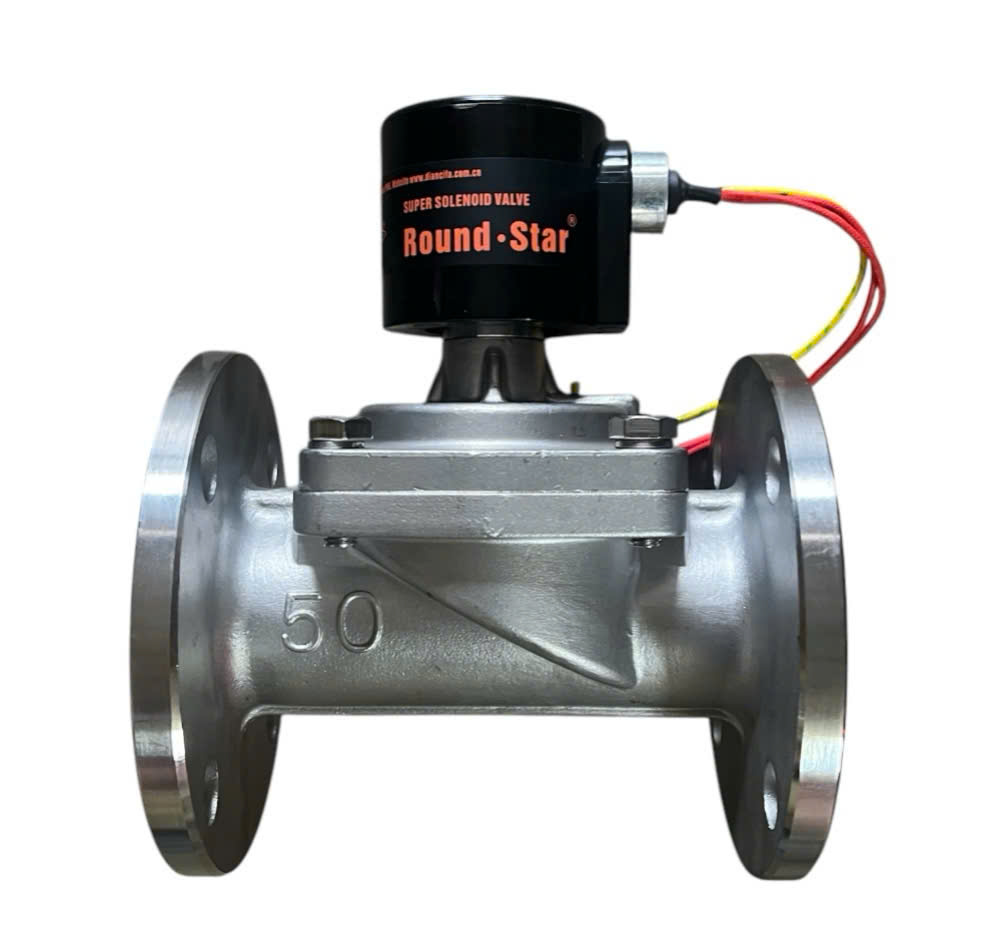

VAN ĐIỆN TỪ HƠI RSPS-20JF

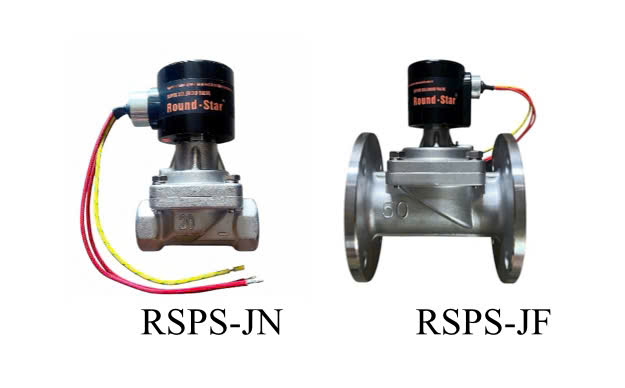

Model: RSPS-15JF, 20JF, 25JF, 32JF, 40JF, 50JF.
Chất liệu: Thân đồng, inox 304
Điện áp hoạt động: 24VDC, 110VAC, 220VAC (tùy chọn)
Áp suất làm việc: 0 - 10 bar
Nhiệt độ làm việc: -10°C đến 180°C
Kiểu kết nối: Mặt bích PN16
Môi chất: Khí nén, hơi nước, nước, dầu, hơi nóng
Xuất xứ: Hàn Quốc/Taiwan/China
Van điện từ hơi (Solenoid Valve for Steam) là thiết bị công nghiệp không thể thiếu trong việc điều khiển tự động dòng hơi nóng. Trong phân khúc này, dòng van RSPS-20JF đến từ thương hiệu UNI-D (Hàn Quốc) nổi bật với độ tin cậy cao, hiệu suất ổn định và thiết kế chuyên biệt cho môi trường hơi khắc nghiệt. Được phân phối chính hãng tại Việt Nam bởi Vankimphat.com, van RSPS-20JF là giải pháp tối ưu cho các hệ thống sử dụng hơi nóng trong sản xuất, chế biến và gia nhiệt.
Van thuộc dạng van điện từ thường đóng (Normally Closed), hoạt động theo nguyên lý đóng/mở trực tiếp (Direct Acting) hoặc gián tiếp (Pilot Operated) tùy áp suất, với kích thước đa dạng (thường từ DN15 đến DN50) và vật liệu chế tạo chính như thép không gỉ, đồng thau, đảm bảo chịu nhiệt và chống ăn mòn hiệu quả.
1. Thông Số Cơ Bản:
Kiểu van: Van điện từ 2 cổng, 2 vị trí (2/2 Way), thường đóng.
Áp suất làm việc: Tối đa 16 bar (tùy phiên bản).
Nhiệt độ làm việc: Tối đa 180°C - 200°C, phù hợp cho hơi bão hòa và hơi quá nhiệt.
Điện áp cuộn coil: Đa dạng: AC220V, AC110V, AC24V, DC24V, DC12V.
Vật liệu thân van: Đồng thau mạ niken hoặc Thép không gỉ SS304/SS316.
Vật liệu seal (đệm): PTFE (Teflon) hoặc EPDM chịu nhiệt cao.
Kết nối: Ren trong (NPT, BSP), tiêu chuẩn Châu Âu/Châu Á.
Tiêu chuẩn bảo vệ: IP65 (chống bụi, chống nước).
Độ nhớt môi chất phù hợp: ≤ 21 cSt.
2. Cấu Tạo Chi Tiết Van RSPS-20JF:
Thân van (Body): Chế tạo từ kim loại chịu nhiệt, gia công chính xác, là bộ phận chịu áp lực chính.
Cuộn coil (Solenoid Coil): Làm từ dây đồng chất lượng cao, có vỏ bảo vệ chống cháy, lớp cách điện tốt. Có thể thay thế dễ dàng.
Piston/Trục van (Plunger): Chuyển động lên xuống dưới tác động từ trường, trực tiếp đóng/mở đường hơi.
Lò xo (Spring): Giúp van trở về trạng thái đóng khi ngừng cấp điện.
Màng ngăn/Đế van (Diaphragm/Seat): Làm từ vật liệu đàn hồi chịu nhiệt (PTFE), đảm bảo độ kín khít tuyệt đối khi van đóng.
Bộ lọc (Strainer): Một số model có tích hợp bộ lọc sơ bộ, ngăn cặn bẩn vào bên trong van.
Nguyên lý hoạt động của van dựa trên tác động điện từ và sự chênh lệch áp suất.
A. Đối với dạng Van Tác Động Trực Tiếp (Direct Acting):
Trạng thái thường đóng (không có điện): Lò xo đẩy piston/trục van ép chặt vào đế, chặn hoàn toàn dòng hơi đi qua.
Khi cấp điện: Cuộn coil sinh ra từ trường, hút piston lên cao, thắng lực lò xo. Lúc này, đường hơi được mở hoàn toàn, cho phép hơi đi qua van.
Khi ngắt điện: Từ trường biến mất, lò xo đẩy piston trở về vị trí ban đầu, đóng van lại.
B. Đối với dạng Van Tác Động Gián Tiếp (Pilot Operated - Phổ biến cho hơi):
Trạng thái thường đóng: Áp suất hơi cùng lò xo giữ màng chính đóng kín. Lỗ pilot nhỏ được đóng bởi piston phụ.
Khi cấp điện: Cuộn coil hoạt động, mở lỗ pilot, áp suất phía trên màng chính giảm nhanh. Do chênh lệch áp suất, hơi đẩy màng chính lên, mở đường hơi chính.
Khi ngắt điện: Lỗ pilot đóng lại, áp suất phía trên màng chính được bù đắp qua lỗ nhỏ, khiến màng chính đóng lại dưới tác động của lò xo và áp suất hơi.
Ưu điểm của dạng Pilot Operated: Lực điện từ chỉ cần để mở lỗ pilot nhỏ, nên tiết kiệm điện năng, phù hợp cho van cỡ lớn và áp suất cao.
1. Chức Năng Chính:
Đóng/Mở Tự Động: Kiểm soát dòng hơi từ xa thông qua tín hiệu điện từ các công tắc, cảm biến, PLC, timer.
An Toàn: Dừng cấp hơi khẩn cấp khi hệ thống gặp sự cố (thường kết hợp với rơ le áp suất, cảm biến nhiệt).
Tiết Kiệm Năng Lượng: Tránh thất thoát hơi khi không cần thiết, tối ưu hóa chu trình sản xuất.
Điều Khiển Chu Kỳ: Cho phép cấp hơi theo chu kỳ định sẵn, phù hợp với các quy trình gia nhiệt, hấp, sấy.
2. Ứng Dụng Rộng Rãi Trong Các Ngành:
Công Nghiệp Thực Phẩm, Đồ Uống: Hệ thống thanh trùng (pasteurizer), nồi hấp, nồi nấu, thiết bị giặt rửa chai lọ, hệ thống CIP.
Dệt May, Giày Da: Máy là hơi công nghiệp, máy sấy, thiết bị cấp nhiệt cho khuôn ép.
Y Tế, Dược Phẩm: Máy tiệt trùng (autoclave), máy sấy thiết bị y tế, hệ thống khử trùng.
Cơ Khí, Chế Tạo: Hệ thống gia nhiệt khuôn, bể ngâm gia nhiệt, thiết bị tẩy rửa bằng hơi.
Các Lò Hơi Công Nghiệp: Điều khiển cấp hơi cho các đường ống nhánh, hệ thống xả đáy, hệ thống gia nhiệt trung tâm.
1. Cách Chọn Van RSPS-20JF Phù Hợp:
Kích cỡ đường ống (DN): Phải khớp với đường kính ống hơi hiện có.
Áp suất & Nhiệt độ làm việc thực tế: Chọn van có thông số cao hơn 10-20% so với nhu cầu thực tế để đảm bảo tuổi thọ.
Loại hơi: Hơi bão hòa hay hơi quá nhiệt.
Điện áp điều khiển: Phù hợp với nguồn điện tại nhà máy (AC220V phổ biến ở Việt Nam).
Vật liệu: Môi trường khắc nghiệt nên ưu tiên thép không gỉ SS316.
Kiểu kết nối: BSP hay NPT, ren trong hay ren ngoài.
2. Hướng Dẫn Lắp Đặt Đúng Cách:
Vị trí lắp: Lắp trên đường ống hơi khô, trước thiết bị sử dụng. Nên lắp kèm bộ lọc hơi (Y-strainer) phía trước van.
Hướng dòng chảy: Tuân theo mũi tên chỉ hướng trên thân van. TUYỆT ĐỐI KHÔNG lắp ngược.
Vị trí cuộn coil: Để cuộn coil hướng lên trên để tránh ảnh hưởng của nhiệt từ đường ống và tăng tuổi thọ coil.
Cách điện, chống ẩm: Đảm bảo đầu nối điện kín, sử dụng ống gen bảo vệ.
Xả ngưng: Trước van nên có bộ xả ngưng (bẫy hơi) để đảm bảo hơi khô vào van.
3. Bảo Dưỡng & Khắc Phục Sự Cố Thường Gặp:
Bảo dưỡng định kỳ: Vệ sinh bộ lọc, kiểm tra độ kín của seal, thay thế nếu bị cứng hoặc rách.
Sự cố: Van không mở/đóng.
Nguyên nhân: Hỏng coil, mất nguồn điện, tạp chất làm kẹt piston, chênh áp không đủ (với van pilot).
Kiểm tra: Dùng bút thử điện kiểm tra coil, tháo van làm sạch lòng van.
Sự cố: Van rò rỉ hơi.
Nguyên nhân: Seal bị mòn, hư hỏng; trên thân van có tạp chất; lắp đặt chưa đúng.
Khắc phục: Thay bộ seal, vệ sinh đế van, siết chặt lại các khớp nối.
Sự cố: Coil điện bị nóng quá mức hoặc cháy.
Nguyên nhân: Điện áp cấp không ổn định, nhiệt độ môi chất vượt quá định mức, môi trường xung quanh quá nóng.
Khắc phục: Kiểm tra nguồn điện, đảm bảo thông số nhiệt độ phù hợp, lắp thêm quạt tản nhiệt nếu cần.
Sản Phẩm Chính Hãng: Cam kết hàng nhập khẩu trực tiếp từ UNI-D (Hàn Quốc), đầy đủ chứng từ CO-CQ.
Giá Thành Cạnh Tranh: Nhập khẩu trực tiếp, không qua trung gian, mang đến mức giá tốt nhất thị trường.
Tư Vấn Kỹ Thuật Chuyên Sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ chọn van, giải đáp thắc mắc kỹ thuật.
Hỗ Trợ Lắp Đặt & Bảo Hành: Hướng dẫn lắp đặt chi tiết, chính sách bảo hành dài hạn lên đến 12 tháng.
Kho Hàng Sẵn Có, Giao Hàng Nhanh: Đa dạng kích cỡ và điện áp, sẵn sàng phục vụ nhu cầu gấp của khách hàng.
Dịch Vụ Hậu Mãi Tận Tâm: Luôn đồng hành cùng khách hàng sau bán hàng, cung cấp phụ tùng thay thế chính hãng.
So với van cơ (van tay): RSPS-20JF cho phép tự động hóa, điều khiển từ xa, tăng hiệu quả và độ chính xác của quy trình.
So với van điện từ hơi thông thường: RSPS-20JF có thiết kế tối ưu cho hơi nóng, vật liệu seal PTFE chịu nhiệt vượt trội, độ bền cao hơn trong môi trường khắc nghiệt.
So với các thương hiệu khác: UNI-D là thương hiệu uy tín đến từ Hàn Quốc, cân bằng tốt giữa chất lượng và giá thành so với các hãng châu Âu đắt tiền.
Kết Luận:
Van điện từ hơi RSPS-20JF là một công cụ đắc lực, đáng tin cậy cho mọi hệ thống hơi công nghiệp. Hiểu rõ chức năng, nguyên lý hoạt động và cách lựa chọn, lắp đặt phù hợp sẽ giúp tối đa hóa hiệu quả, tiết kiệm năng lượng và nâng cao tuổi thọ cho toàn bộ hệ thống. Để được tư vấn chi tiết, báo giá chính xác và mua hàng chính hãng, quý khách hàng vui lòng liên hệ với chuyên viên của Vankimphat.com – đơn vị uy tín hàng đầu trong lĩnh vực cung cấp van công nghiệp tại Việt Nam.
