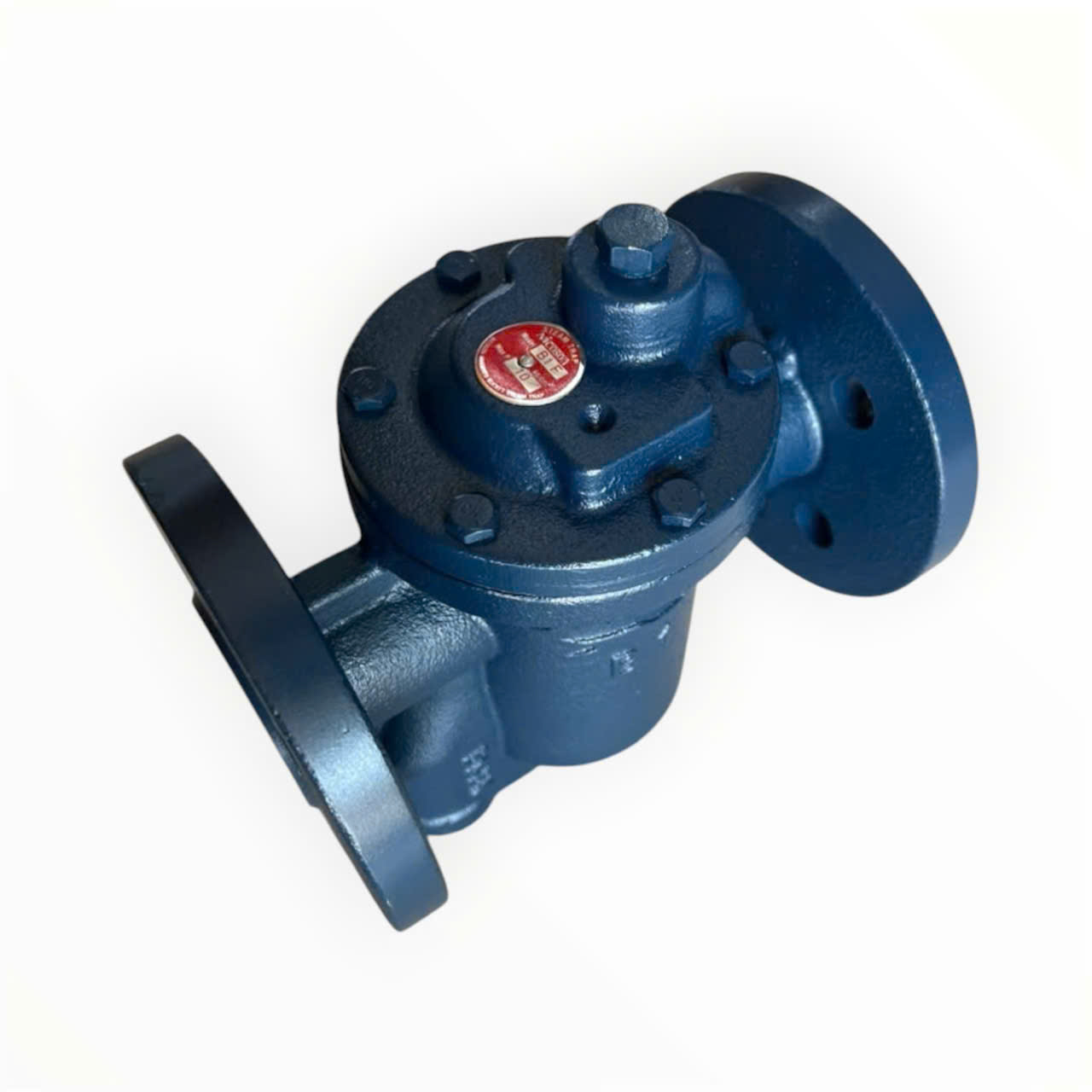

Bẫy Hơi Phao Mặt Bích B1 Nicoson – Giải Pháp Xả Nước Ngưng Hiệu Quả Cho Hệ Thống Hơi Công Nghiệp

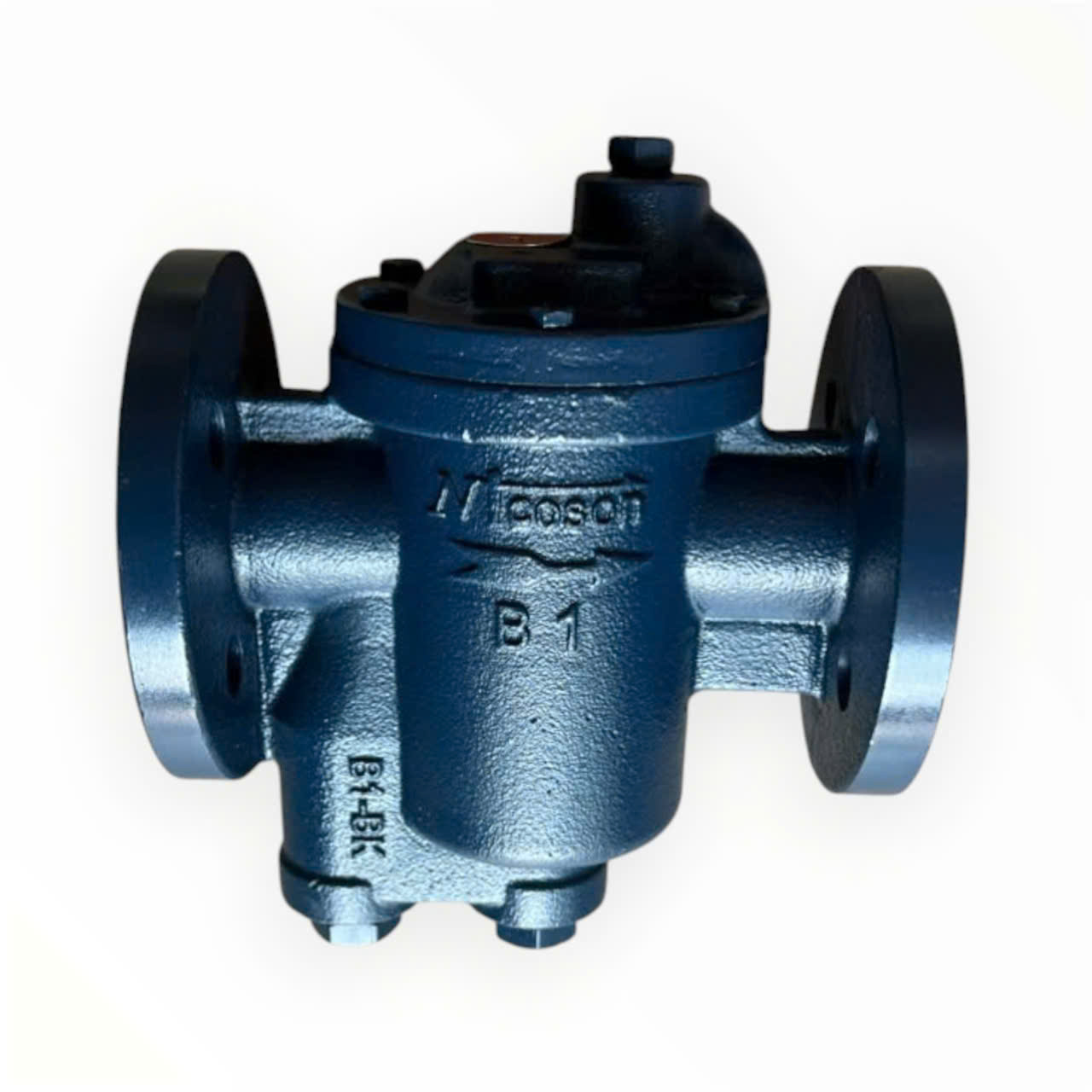

Giới Thiệu Tổng Quan Về Bẫy Hơi Phao Mặt Bích B1 Nicoson

Bẫy hơi phao mặt bích B1 Nicoson là thiết bị xả nước ngưng chuyên dụng cho các hệ thống hơi công nghiệp, được thiết kế để loại bỏ nước ngưng tụ một cách liên tục và hiệu quả trong khi vẫn giữ lại hơi nước có giá trị. Đây là sản phẩm thuộc dòng bẫy hơi cơ học, sử dụng nguyên lý hoạt động dựa trên sự chênh lệch mật độ giữa hơi nước và nước ngưng .

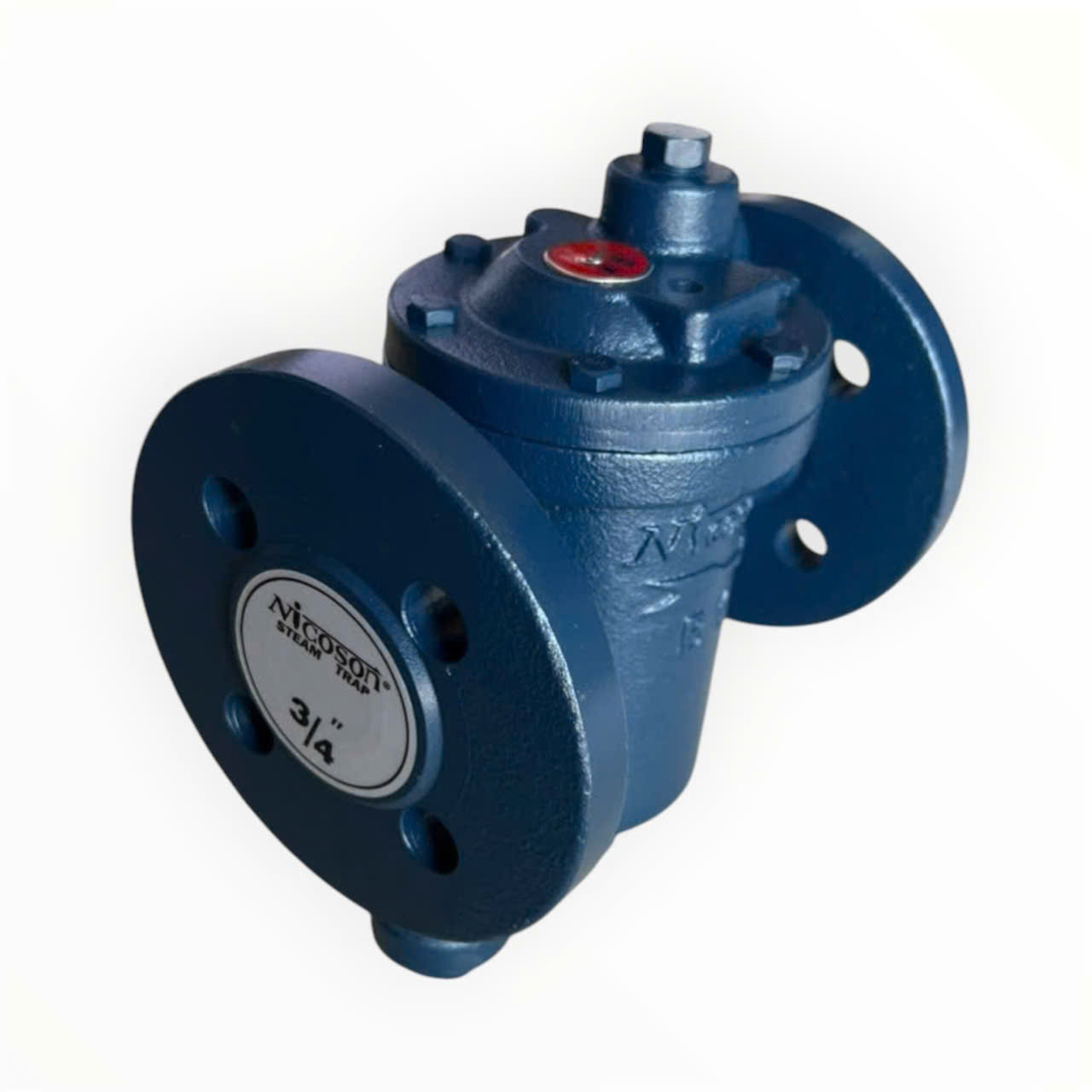

Cóc xả phao mặt bích hay còn gọi là Bẫy hơi phao mặt bích

Thương hiệu Nicoson được biết đến là nhà sản xuất thiết bị hơi uy tín, với các sản phẩm chất lượng cao, đáp ứng tiêu chuẩn quốc tế. Model B1 mặt bích là một trong những dòng sản phẩm phổ biến nhất của Nicoson, được ưa chuộng tại nhiều nhà máy công nghiệp tại Việt Nam và các nước Đông Nam Á .

Tại Sao Nên Chọn Bẫy Hơi Phao Mặt Bích B1 Nicoson?

Bẫy hơi phao Nicoson B1 là lựa chọn tối ưu cho các hệ thống hơi yêu cầu xả nước ngưng liên tục và ổn định. Với áp suất làm việc tối đa lên đến 18 bar và nhiệt độ làm việc lên tới 220°C, sản phẩm phù hợp với nhiều ứng dụng công nghiệp đa dạng . Đặc biệt, model mặt bích B1 còn mang lại ưu thế vượt trội về độ kín khít và độ bền, phù hợp với các hệ thống đường ống có kết nối bích.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Bẫy Hơi Phao Mặt Bích B1 Nicoson

Cấu Tạo Chi Tiết

Bẫy hơi phao Nicoson B1 được cấu tạo từ các bộ phận chính sau:

1. Thân Bẫy (Body)

Thân bẫy được chế tạo từ gang cầu (Ductile Iron) hoặc thép đúc (Cast Steel) tùy phiên bản, đảm bảo độ bền cơ học cao và khả năng chịu áp lực, nhiệt độ tốt . Với kết nối mặt bích, thân bẫy có thể chịu được môi trường làm việc khắc nghiệt của hơi nước và nước ngưng.

2. Phao Nổi (Float)

Phao là bộ phận trung tâm của bẫy hơi phao Nicoson B1, được làm từ thép không gỉ SUS304 hoặc SUS316L, có khả năng chống ăn mòn cao . Phao rỗng, có khả năng nổi lên khi có nước ngưng và hạ xuống khi nước ngưng được xả hết. Thiết kế phao nổi là điểm khác biệt quan trọng nhất của dòng bẫy hơi cơ học này so với các loại bẫy hơi khác.

3. Cơ Cấu Đòn Bẩy (Lever Mechanism)

Cơ cấu đòn bẩy kết nối phao với van xả. Khi phao di chuyển lên xuống theo mực nước ngưng, cần gạt sẽ truyền động để mở hoặc đóng van . Cơ cấu này được chế tạo từ thép không gỉ 304 để đảm bảo hoạt động trơn tru và bền bỉ theo thời gian .

4. Cụm Van Xả (Valve Seat and Disc)

Là bộ phận trực tiếp kiểm soát dòng chảy của nước ngưng. Van được thiết kế để đảm bảo độ kín khít khi đóng và mở hoàn toàn khi xả, ngăn chặn sự thất thoát hơi. Ghế van được chế tạo từ thép crôm xử lý nhiệt, đảm bảo độ cứng và khả năng chống mài mòn cao .

5. Bộ Lọc Tích Hợp (Integral Strainer)

Bẫy hơi phao Nicoson B1 được trang bị bộ lọc tích hợp bằng thép không gỉ, giúp ngăn chặn cặn bẩn, rỉ sét đi vào làm tắc nghẽn van, tăng tuổi thọ và độ tin cậy của thiết bị . Bộ lọc này có diện tích bề mặt lớn, kéo dài chu kỳ bảo trì.

6. Van Thông Hơi Tự Động (Automatic Air Vent)

Bẫy hơi phao Nicoson B1 được trang bị van thông hơi tự động (thường là dạng lưỡng kim - bimetallic), có chức năng loại bỏ không khí và các khí không ngưng tụ ra khỏi hệ thống khi khởi động hoặc trong quá trình vận hành . Điều này đảm bảo hơi nước có thể lấp đầy bẫy và nước ngưng được xả hiệu quả.

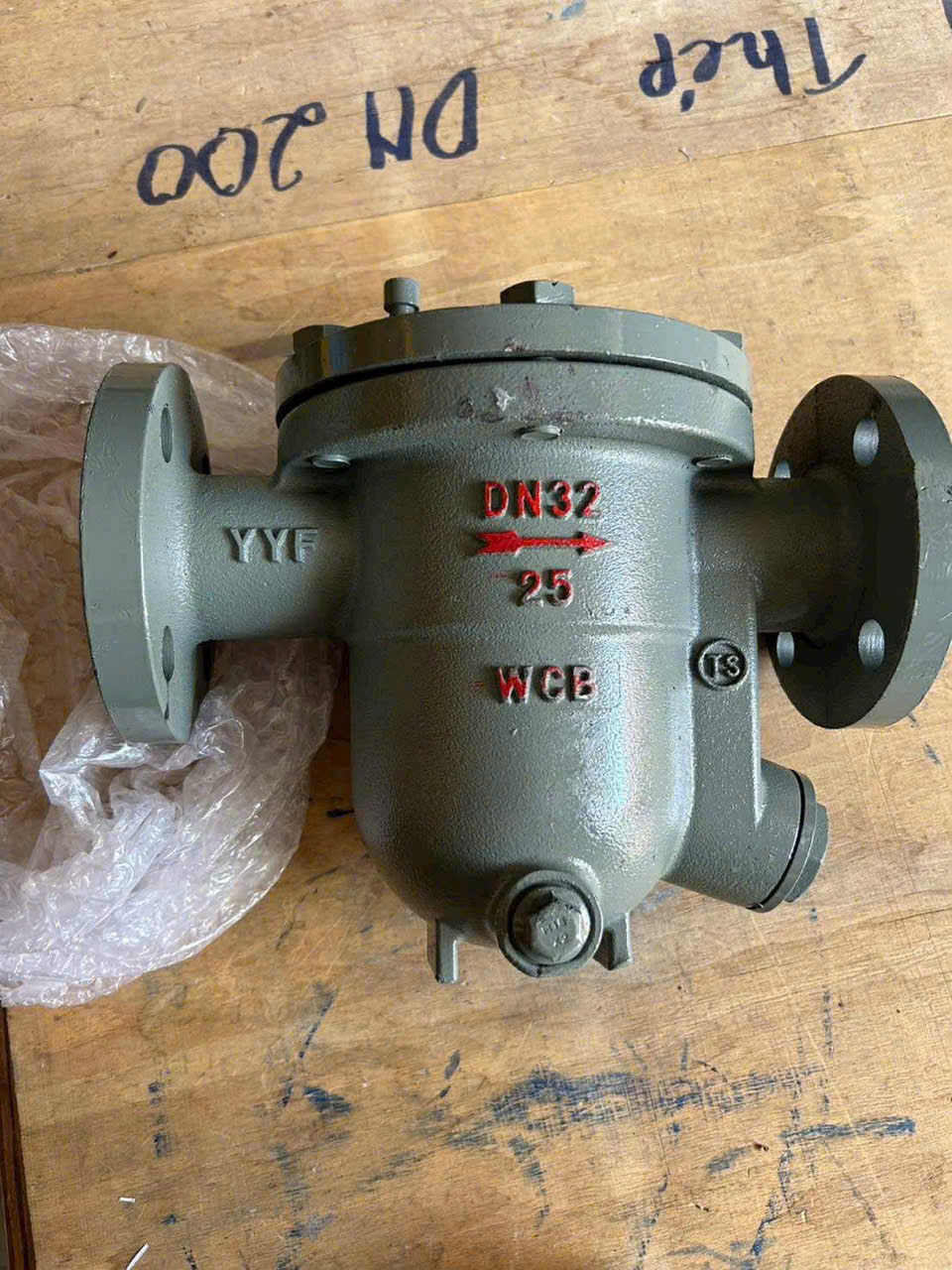

Nguyên Lý Hoạt Động Chi Tiết

Nguyên lý hoạt động của bẫy hơi phao Nicoson B1 dựa trên sự chênh lệch mật độ giữa hơi nước và nước ngưng. Cụ thể quá trình hoạt động diễn ra như sau :

Bước 1 - Hình thành nước ngưng: Khi hơi nước đi vào thiết bị trao đổi nhiệt, nó tỏa nhiệt và ngưng tụ thành nước ngưng.

Bước 2 - Nước ngưng tích tụ: Nước ngưng có mật độ cao hơn hơi nước nên chảy xuống phía dưới bẫy hơi. Lúc này, nước ngưng bắt đầu tích tụ trong thân bẫy.

Bước 3 - Phao nổi lên: Khi mực nước ngưng dâng lên, phao rỗng nổi lên theo. Chuyển động nổi của phao được truyền qua cơ cấu đòn bẩy để mở van xả.

Bước 4 - Xả nước ngưng: Van xả mở, nước ngưng được đẩy ra khỏi bẫy do chênh lệch áp suất giữa đầu vào và đầu ra của bẫy. Quá trình xả diễn ra liên tục và êm ái.

Bước 5 - Đóng van: Khi mực nước ngưng giảm xuống dưới mức định mức (do đã được xả hết), phao sẽ hạ xuống, kéo theo van xả đóng lại. Điều này ngăn không cho hơi nước thoát ra ngoài.

Bước 6 - Xả khí không ngưng tụ: Trong quá trình khởi động, van thông hơi tự động mở để xả không khí. Khi hơi nước nóng đi vào, van thông hơi đóng lại, giữ hơi trong hệ thống.

Quá trình này diễn ra liên tục, đảm bảo nước ngưng được xả kịp thời, không gây hiện tượng ngập nước trong thiết bị trao đổi nhiệt, tối ưu hóa hiệu suất truyền nhiệt của toàn hệ thống.

Nguyên Lý Phao Nổi – Điểm Khác Biệt So Với Các Loại Bẫy Hơi Khác

So với bẫy hơi nhiệt động (thermodynamic) hay bẫy hơi nhiệt tĩnh (thermostatic), bẫy hơi phao nổi có ưu điểm vượt trội trong việc xả nước ngưng liên tục, không bị ảnh hưởng bởi sự thay đổi tải trọng và áp suất. Nguyên lý phao nổi cho phép van xả điều chỉnh dựa theo mực nước thực tế trong bẫy, đảm bảo phản ứng nhanh với sự thay đổi của tải trọng nước ngưng .

Thông Số Kỹ Thuật Và Đặc Điểm Nổi Bật

Thông Số Kỹ Thuật Cơ Bản

Thông số sản phẩm Bẫy hơi phao mặt bích B1 Nicoson:

• Thương hiệu: Nicoson (NICOSON) - Xuất xứ Đài Loan

• Model: B1 (dòng kết nối mặt bích - B1F)

• Loại kết nối: Mặt bích (Flanged) theo tiêu chuẩn JIS, ANSI, PN

• Vật liệu thân bẫy: Gang cầu (FC22) hoặc thép đúc tùy phiên bản

• Vật liệu phao và cơ cấu bên trong: Thép không gỉ SUS304 / SUS316L

• Áp suất làm việc tối đa (PMO): 18 bar (18 Kg/cm²)

• Nhiệt độ làm việc tối đa (TMO): Lên đến 220°C

• Cỡ ống danh định: Từ DN15 (1/2") đến DN50 (2")

• Kiểu bẫy hơi: Bẫy hơi phao nổi (Float & Thermostatic Trap) với cơ chế xả điều chỉnh liên tục

• Chênh lệch áp suất tối đa (ΔPMX): Tùy thuộc vào thiết kế van xả, thường có các cấp 4.5 bar, 10 bar, 21 bar và 32 bar

• Loại van thông hơi: Lưỡng kim (Bimetallic) – xả khí khi khởi động

• Bộ lọc tích hợp: Có, lưới lọc inox SUS304

• Hướng lắp đặt: Ngang hoặc đứng tùy ứng dụng

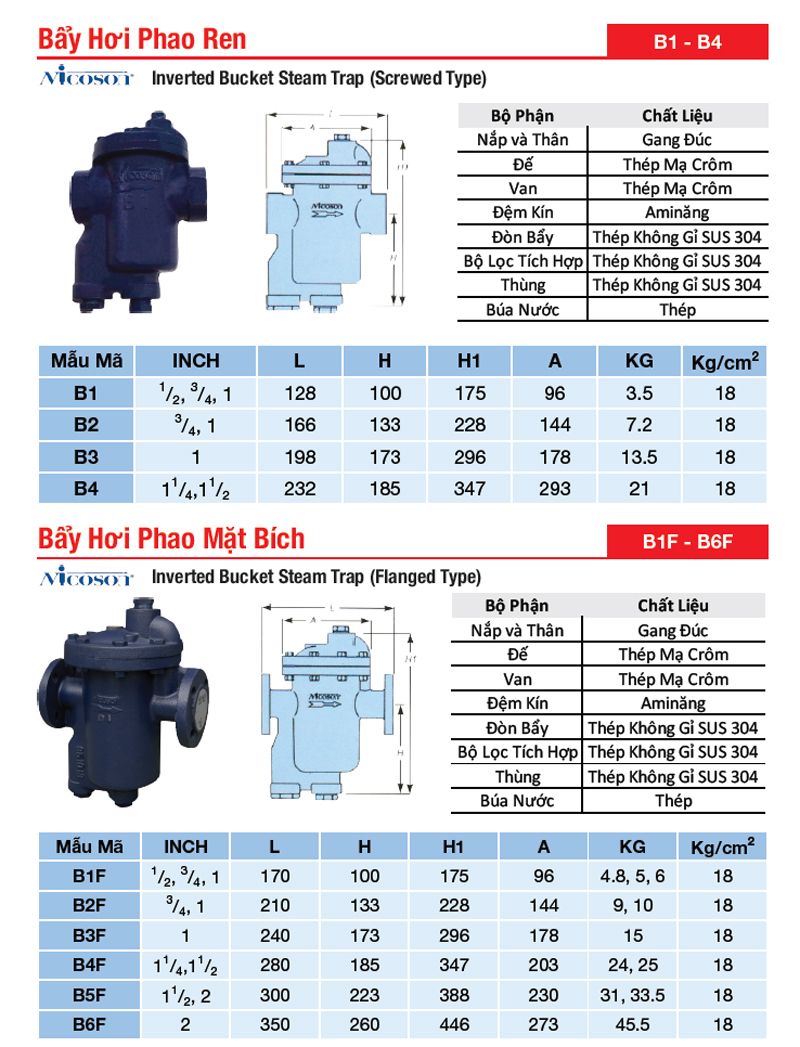

Catalog bẫy hơi phao mặt bích nicoson đài loan

Đặc Điểm Nổi Bật Và Ưu Điểm Vượt Trội

1. Xả Nước Ngưng Liên Tục – Tối Ưu Truyền Nhiệt

Bẫy hơi phao Nicoson B1 xả nước ngưng ngay khi hình thành, không cần chờ tích tụ đến một mực nước nhất định như bẫy hơi nhiệt động hay bẫy hơi cơ học kiểu khác. Điều này giúp loại bỏ nước ngưng nhanh chóng, ngăn ngừa tình trạng ngập nước trong thiết bị trao đổi nhiệt và duy trì hiệu suất truyền nhiệt tối ưu .

2. Tiết Kiệm Năng Lượng – Không Thất Thoát Hơi

Với cơ chế đóng mở chính xác của van dựa trên mực nước ngưng, bẫy hơi Nicoson B1 gần như không làm thất thoát hơi nước. Van được thiết kế với điểm tiếp xúc 3 chiều (three-point seating) đảm bảo độ kín khít tuyệt đối, ngay cả khi ở chế độ không tải . Điều này giúp tiết kiệm năng lượng đáng kể, giảm chi phí vận hành cho doanh nghiệp.

3. Khả Năng Xử Lý Tải Trọng Nước Ngưng Lớn

Bẫy phao Nicoson B1 có khả năng xử lý lượng nước ngưng lớn, ngay cả trong điều kiện tải trọng biến đổi. Điều này làm cho nó lý tưởng cho các ứng dụng có yêu cầu cao về hiệu suất như thiết bị trao đổi nhiệt, máy sấy, thiết bị hồi nhiệt .

4. Chống Chịu Búa Nước Tốt

Do khả năng xả nước ngưng liên tục, nguy cơ hình thành búa nước (water hammer) được giảm thiểu đáng kể. Búa nước là hiện tượng nguy hiểm có thể gây hư hỏng đường ống và các thiết bị khác trong hệ thống. Với thiết kế phao nổi chắc chắn và bộ phận giảm chấn, bẫy hơi Nicoson B1 bảo vệ hệ thống khỏi rủi ro này .

5. Xả Khí Không Ngưng Tụ Hiệu Quả

Bẫy hơi phao Nicoson B1 được trang bị van thông hơi tự động (thường là loại lưỡng kim) giúp loại bỏ không khí và các khí không ngưng tụ khi khởi động hệ thống. Điều này đặc biệt quan trọng đối với các ứng dụng yêu cầu khởi động nhanh và hiệu suất truyền nhiệt cao ngay từ đầu .

6. Độ Bền Cao, Tuổi Thọ Dài

Với vật liệu thân bẫy bằng gang cầu hoặc thép đúc, các bộ phận bên trong bằng thép không gỉ, bẫy hơi Nicoson B1 có khả năng chống ăn mòn và mài mòn tốt, đảm bảo tuổi thọ lâu dài. Bộ lọc tích hợp có diện tích bề mặt lớn giúp bảo vệ các bộ phận bên trong khỏi cặn bẩn, kéo dài chu kỳ bảo trì .

7. Dễ Dàng Bảo Trì, Sửa Chữa

Thiết kế của bẫy hơi Nicoson B1 cho phép dễ dàng tiếp cận các bộ phận bên trong để vệ sinh và thay thế mà không cần tháo rời toàn bộ hệ thống đường ống. Điều này giúp giảm thời gian dừng máy và chi phí bảo trì .

8. Độ Nhạy Cao Với Sự Thay Đổi Của Tải Trọng

Phao nổi phản ứng nhanh với sự thay đổi của mực nước ngưng, do đó bẫy hơi điều chỉnh lưu lượng xả tương ứng với tải trọng nước ngưng thực tế. Đây là một ưu điểm lớn so với các loại bẫy hơi khác như bẫy nhiệt động (phản ứng chậm) hoặc bẫy nhiệt tĩnh (phụ thuộc vào chênh lệch nhiệt độ) .

So Sánh Bẫy Hơi Phao Mặt Bích B1 Nicoson Với Các Dòng Khác

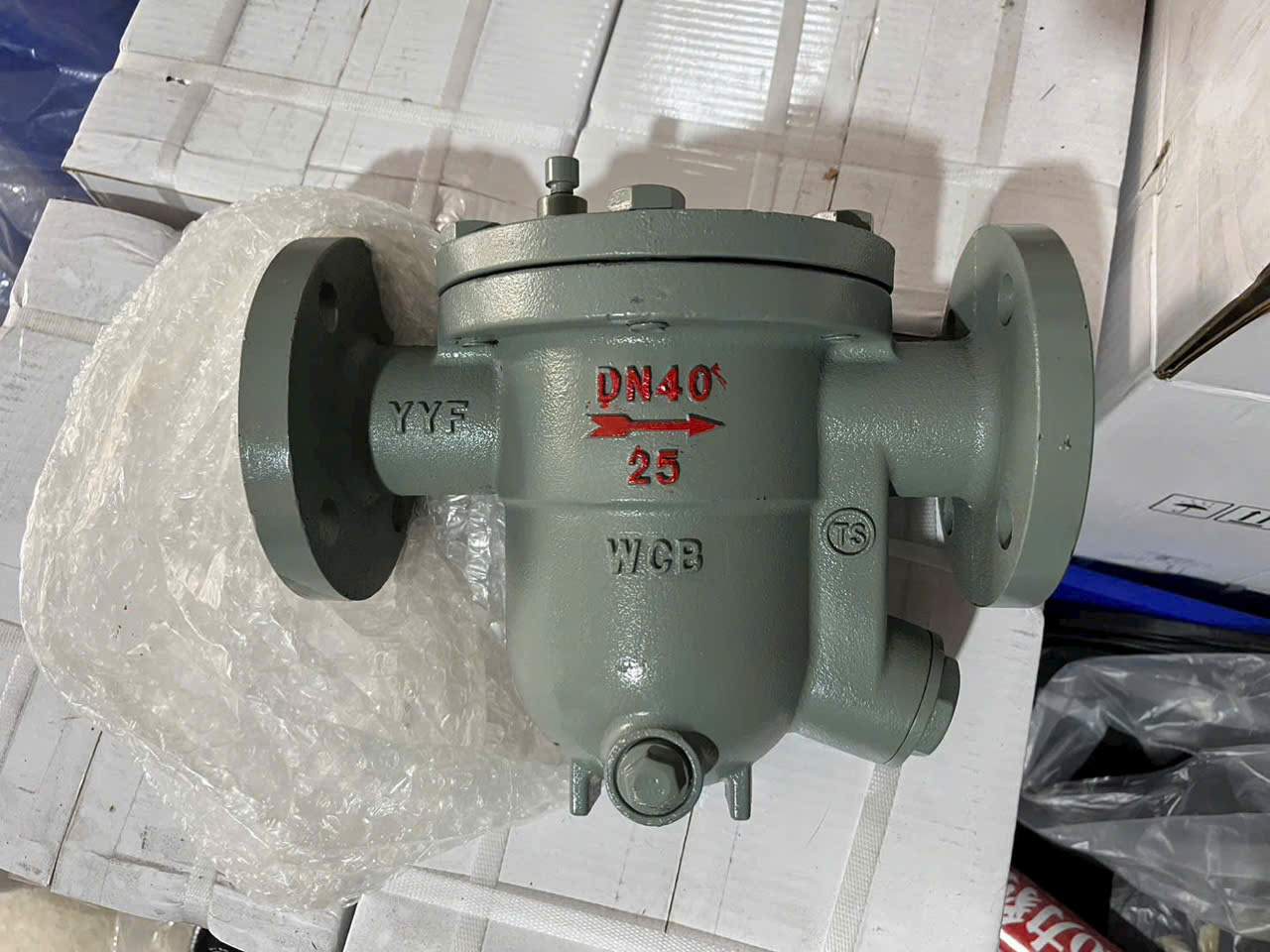

Ứng Dụng Của Bẫy Hơi Phao Mặt Bích B1 Nicoson Trong Các Ngành Công Nghiệp

Bẫy hơi phao mặt bích B1 Nicoson được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau. Nhờ khả năng xả nước ngưng liên tục và hiệu suất ổn định, sản phẩm là giải pháp lý tưởng cho nhiều ứng dụng quan trọng .

1. Hệ Thống Thiết Bị Trao Đổi Nhiệt (Heat Exchangers)

Bẫy hơi phao Nicoson B1 được sử dụng phổ biến trong các hệ thống thiết bị trao đổi nhiệt, nơi yêu cầu xả nước ngưng liên tục để duy trì hiệu suất truyền nhiệt ổn định . Ứng dụng bao gồm:

• Bình gia nhiệt (heaters)

• Thiết bị bay hơi (evaporators)

• Thiết bị tái nhiệt (reboilers)

• Bộ làm mát khí (coolers)

2. Máy Sấy Công Nghiệp (Industrial Dryers)

Trong các máy sấy công nghiệp, việc loại bỏ nước ngưng hiệu quả là yếu tố then chốt để duy trì nhiệt độ sấy và chất lượng sản phẩm . Bẫy hơi Nicoson B1 đảm bảo:

• Nhiệt độ sấy ổn định

• Tránh hiện tượng ẩm ướt do nước ngưng đọng

• Nâng cao chất lượng sản phẩm

• Giảm thời gian sấy

3. Hệ Thống Gia Nhiệt Bồn Chứa (Tank Heating Systems)

Các bồn chứa dầu, hóa chất cần hệ thống gia nhiệt bằng hơi để duy trì nhiệt độ sản phẩm. Bẫy hơi phao Nicoson B1 đảm bảo:

• Xả nước ngưng khỏi cuộn gia nhiệt (heating coils)

• Duy trì nhiệt độ bồn ổn định

• Tránh hiện tượng ngập nước trong cuộn gia nhiệt

• Tiết kiệm năng lượng

4. Thiết Bị Ép (Presses)

Trong các máy ép thủy lực dùng hơi (ví dụ ép gỗ, ép cao su), bẫy hơi Nicoson B1 đảm bảo:

• Xả nước ngưng khỏi các tấm ép nóng

• Duy trì nhiệt độ bề mặt ép ổn định

• Đảm bảo chất lượng sản phẩm ép

• Tránh hiện tượng ngập nước ảnh hưởng đến thao tác ép

5. Hệ Thống Đường Ống Hơi Chính (Steam Mains)

Bẫy hơi Nicoson B1 được lắp đặt trên đường ống hơi chính và các ống xả nước ngưng (drip legs) để loại bỏ nước ngưng tụ do thất thoát nhiệt . Vai trò quan trọng bao gồm:

• Ngăn nước ngưng đọng trong đường ống

• Tránh hiện tượng búa nước

• Duy trì chất lượng hơi cung cấp cho thiết bị

• Bảo vệ đường ống và thiết bị

6. Hệ Thống Sấy Bằng Hơi (Steam Tracing Systems)

Trong các hệ thống ống dẫn cần duy trì nhiệt độ bằng hơi (steam tracing), bẫy hơi Nicoson B1 được sử dụng để xả nước ngưng khỏi các đường ống sấy . Điều này đảm bảo:

• Nhiệt độ đường ống ổn định

• Tránh đóng băng vào mùa đông

• Duy trì độ nhớt của sản phẩm

• Vận chuyển sản phẩm dễ dàng

7. Ngành Công Nghiệp Dệt May

Trong ngành dệt may, bẫy hơi phao được sử dụng trong các thiết bị:

• Máy là hơi

• Máy nhuộm

• Máy sấy vải

• Thiết bị định hình

8. Ngành Công Nghiệp Chế Biến Thực Phẩm

Trong chế biến thực phẩm, bẫy hơi Nicoson B1 ứng dụng trong:

• Thiết bị tiệt trùng (sterilizers)

• Nồi nấu (cookers)

• Thiết bị sấy thực phẩm

• Thiết bị cô đặc

Hướng Dẫn Lựa Chọn Bẫy Hơi Phao Mặt Bích B1 Nicoson Phù Hợp

Để lựa chọn bẫy hơi phao mặt bích B1 Nicoson phù hợp với hệ thống của bạn, cần xem xét các yếu tố quan trọng sau:

1. Xác Định Áp Suất Hơi Và Chênh Lệch Áp Suất

Bẫy hơi Nicoson B1 có thể hoạt động với áp suất làm việc tối đa 18 bar. Tuy nhiên, cần xác định chính xác:

• Áp suất hơi đầu vào (P1)

• Áp suất đầu ra (P2) – thường là áp suất khí quyển hoặc áp suất của đường ống hồi nước ngưng

• Chênh lệch áp suất (ΔP = P1 – P2): Đây là yếu tố quyết định khả năng xả của bẫy hơi. Bẫy hơi Nicoson B1 có các phiên bản với ΔPmax khác nhau: 4.5 bar, 10 bar, 21 bar và 32 bar

2. Tính Toán Lưu Lượng Nước Ngưng

Lưu lượng nước ngưng là yếu tố quan trọng để chọn đúng size và model của bẫy hơi. Cần tính toán dựa trên:

• Lượng hơi tiêu thụ của thiết bị

• Tải trọng nhiệt của hệ thống

• Chu kỳ vận hành của thiết bị

Bẫy hơi Nicoson B1 có các cỡ đường kính khác nhau từ DN15 đến DN50, với khả năng xả nước ngưng khác nhau . Khả năng xả thực tế phụ thuộc vào chênh lệch áp suất, thường được thể hiện qua biểu đồ công suất của nhà sản xuất .

3. Lựa Chọn Kết Nối (Mặt Bích)

Bẫy hơi Nicoson B1 mặt bích có các lựa chọn tiêu chuẩn mặt bích:

• JIS (Japanese Industrial Standards): Phổ biến trong các hệ thống sử dụng tiêu chuẩn Nhật Bản

• ANSI / ASME (American National Standards Institute): Phổ biến tại Bắc Mỹ và các hệ thống theo tiêu chuẩn Mỹ

• EN / DIN (European Norm): Phổ biến tại Châu Âu

• PN (Pressure Nominal): Theo tiêu chuẩn châu Âu, ví dụ PN25/40

Cần đảm bảo mặt bích bẫy hơi tương thích với mặt bích đường ống của hệ thống để lắp đặt dễ dàng và kín khít.

4. Xác Định Vật Liệu Thân Bẫy Phù Hợp

Tùy vào môi trường làm việc và tính chất của hơi, cần lựa chọn vật liệu thân bẫy phù hợp:

• Gang cầu (Ductile Iron): Phổ biến, phù hợp với hầu hết các ứng dụng thông thường, áp suất và nhiệt độ vừa phải

• Thép không gỉ (Stainless Steel): Sử dụng khi có yêu cầu chống ăn mòn cao, trong môi trường hơi nước có tạp chất, hoặc nhiệt độ cao

• Thép đúc (Cast Steel): Sử dụng cho áp suất cao, nhiệt độ cao

5. Xem Xét Các Yếu Tố Phụ Trợ

• Van thông hơi tự động: Hầu hết các bẫy hơi Nicoson B1 đều có van thông hơi lưỡng kim tích hợp. Cần đảm bảo thiết bị có van thông hơi để xả khí khi khởi động

• Bộ lọc tích hợp: Bẫy hơi Nicoson B1 có bộ lọc tích hợp để bảo vệ các bộ phận bên trong

• Tùy chọn bổ sung: Có thể lựa chọn các tùy chọn như Steam Lock Release, Hand Vent Valve, Blowdown Valve, Vacuum Breaker, Float Lifting Lever

• Khả năng chống đóng băng: Nếu lắp đặt ngoài trời ở vùng lạnh, cần có thiết bị chống đóng băng

6. Xem Xét Điều Kiện Lắp Đặt

• Không gian: Bẫy hơi mặt bích chiếm nhiều không gian hơn so với bẫy ren, cần đảm bảo có đủ không gian để lắp đặt và bảo trì

• Hướng lắp đặt: Thông thường lắp ngang với hướng dòng chảy được chỉ dẫn trên thân bẫy. Một số model cho phép lắp đứng

• Đường ống trước và sau bẫy: Cần có các van chặn và đường ống bypass để dễ dàng bảo trì

• Độ cao: Cần đảm bảo bẫy được lắp đặt thấp hơn thiết bị trao đổi nhiệt để nước ngưng tự chảy vào bẫy

Hướng Dẫn Lắp Đặt Và Vận Hành

Quy Trình Lắp Đặt Đúng Cách

1. Vị trí lắp đặt

• Bẫy hơi phao Nicoson B1 nên được lắp đặt ngang bằng hoặc thấp hơn thiết bị sử dụng hơi để nước ngưng tự chảy vào bẫy

• Cần bố trí sao cho dễ dàng tiếp cận để bảo trì

• Tránh lắp đặt ở vị trí có nguy cơ đóng băng (nếu ở ngoài trời)

2. Hướng dòng chảy

• Tuân thủ hướng dòng chảy được chỉ dẫn trên thân bẫy (thường có mũi tên)

• Lắp đặt đúng chiều để đảm bảo hoạt động chính xác của cơ chế đóng mở

3. Yêu cầu đường ống

• Đường ống trước bẫy: Cần lắp van chặn (stop valve) và bộ lọc (strainer) nếu chưa có sẵn. Bẫy hơi Nicoson B1 có sẵn bộ lọc tích hợp, nhưng có thể cần lọc thô bổ sung nếu hệ thống có nhiều cặn bẩn

• Đường ống sau bẫy: Lắp van chặn để thuận tiện cho bảo trì

• Đường ống bypass: Nên có đường ống bypass (tương tự với bẫy chính) để vận hành tạm thời khi bảo trì bẫy

4. Chuẩn bị trước khi lắp đặt

• Vệ sinh sạch sẽ các mặt bích và đệm làm kín

• Kiểm tra áp suất và nhiệt độ thiết kế của bẫy so với điều kiện thực tế

• Đảm bảo các gioăng đệm phù hợp với áp suất và nhiệt độ của hệ thống

• Vặn chặt các bu-lông mặt bích theo đúng mômen xoắn quy định

5. Lắp đặt mặt bích

• Đặt gioăng đệm đúng vị trí giữa hai mặt bích

• Vặn các bu-lông theo thứ tự đối xứng (chéo góc) để đảm bảo lực siết đều

• Không sử dụng lực quá mạnh để tránh hỏng gioăng hoặc mặt bích

• Kiểm tra độ kín khít sau khi lắp xong

Quy Trình Vận Hành Ban Đầu

1. Kiểm tra trước khi vận hành

• Kiểm tra lại tất cả các mối nối và bu-lông mặt bích

• Mở van xả đáy (drain) để loại bỏ nước ngưng và cặn bẩn tích tụ trong ống

• Đảm bảo các van chặn đều đóng

2. Khởi động từ từ (Slow Start-up)

• Mở từ từ van chặn trước bẫy (khoảng 1/4 vòng) để hơi đi vào từ từ, tránh sốc nhiệt và búa nước

• Để bẫy hoạt động vài phút để làm nóng dần

• Đóng van xả đáy (nếu có)

• Mở hoàn toàn van chặn trước bẫy và van sau bẫy

3. Kiểm tra hoạt động

• Lắng nghe tiếng bẫy hơi hoạt động: bẫy phao thường êm hơn so với bẫy nhiệt động

• Quan sát đường ống sau bẫy: có hơi và nước ngưng xả ra bình thường

• Kiểm tra nhiệt độ đầu vào và đầu ra: nhiệt độ sau bẫy thường thấp hơn một chút do có nước ngưng

• Nếu nghe tiếng xì hơi liên tục, kiểm tra lại cơ cấu van và phao
