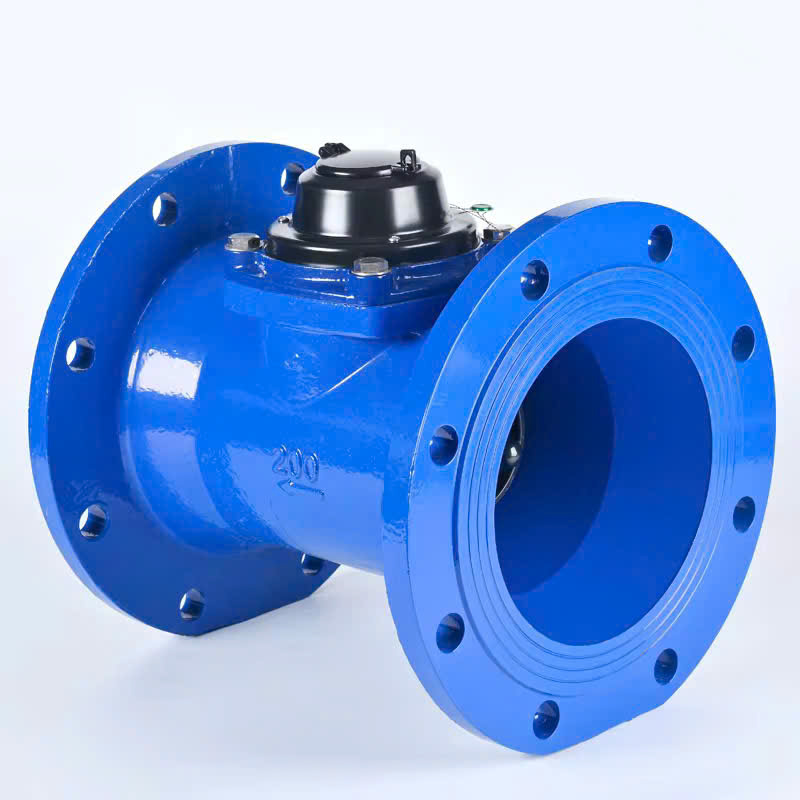

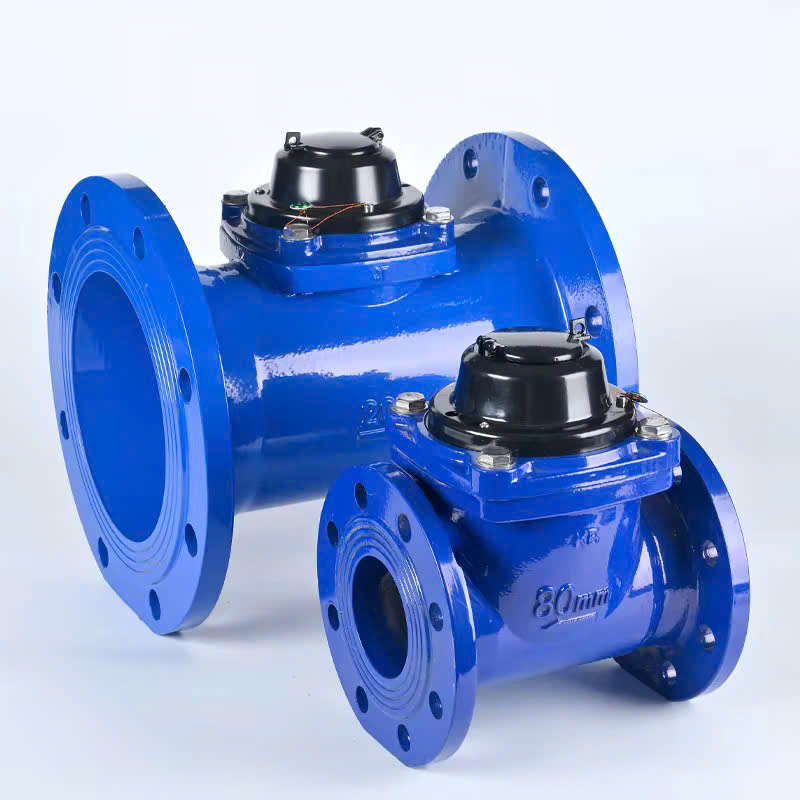

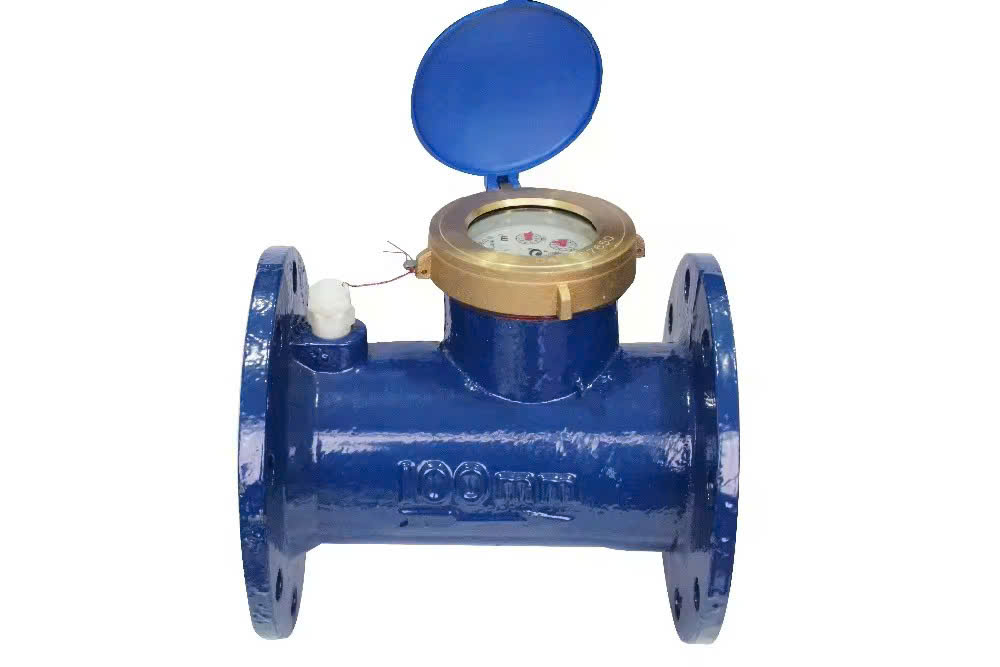

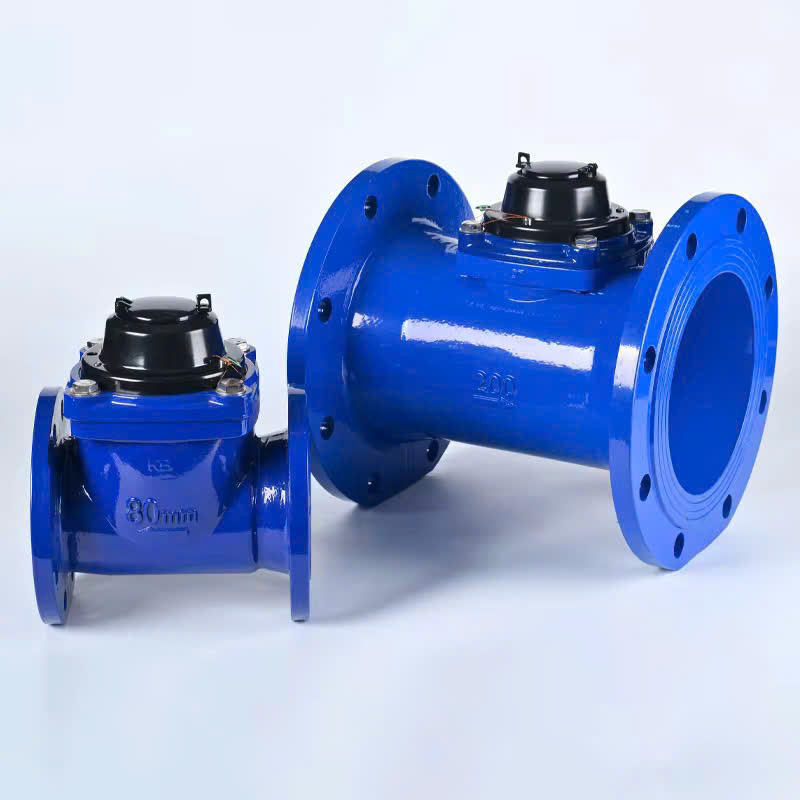

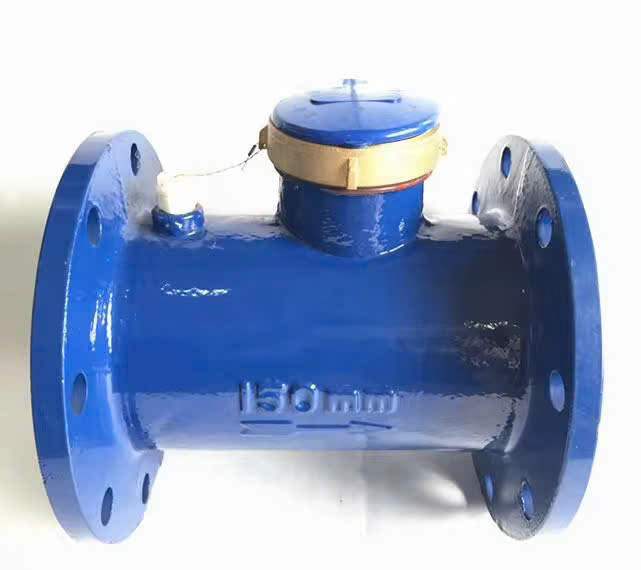

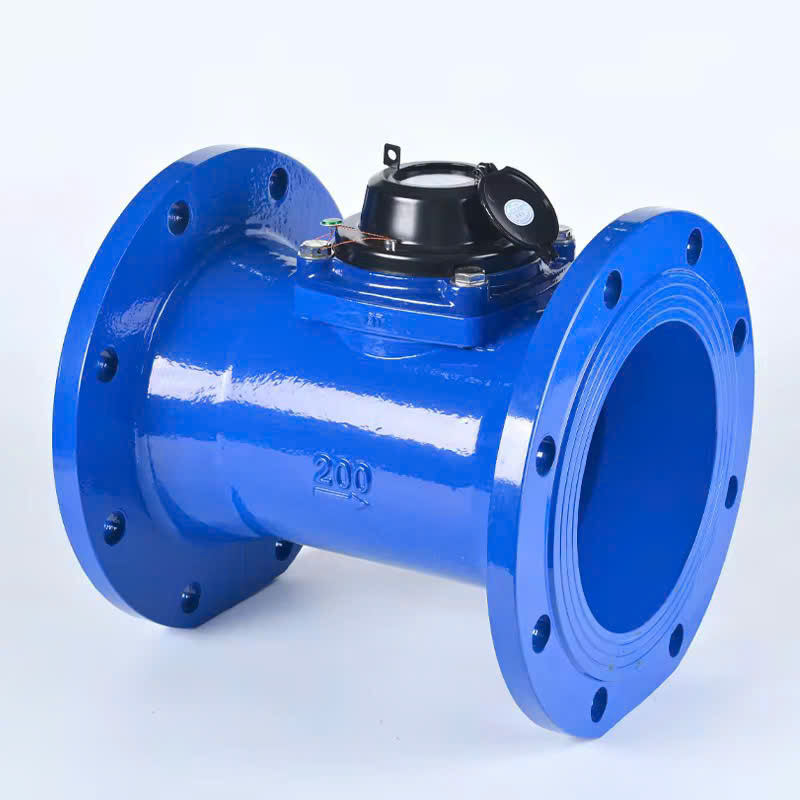

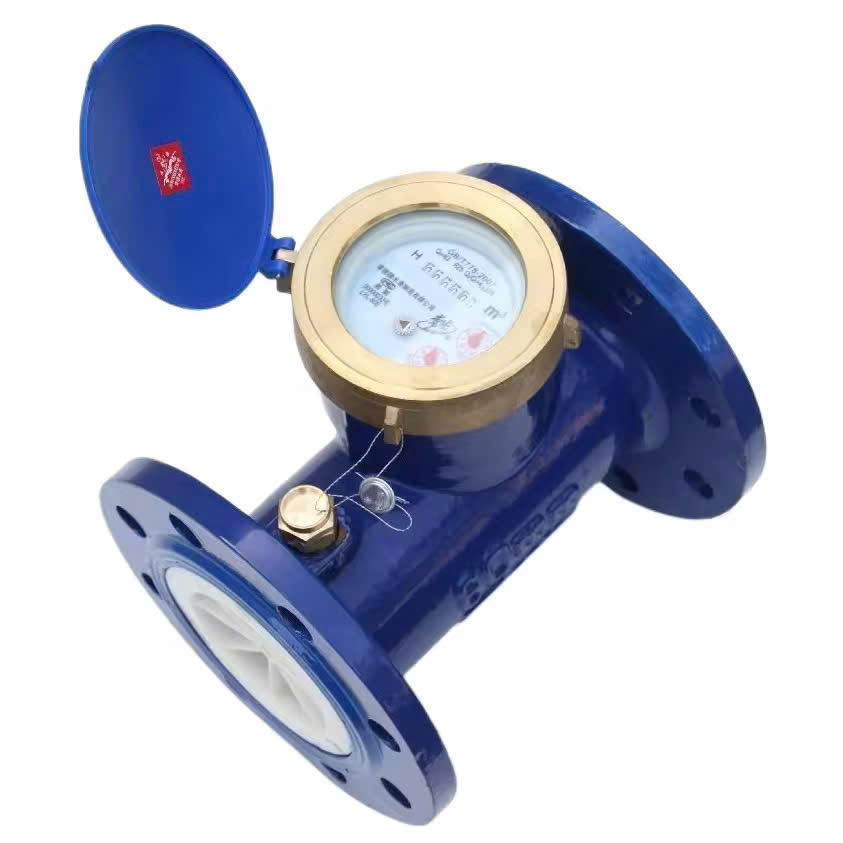

Đồng hồ đo lưu lượng nước nối bích
Thông số kỹ thuật
Kích thước: DN15- DN300
Model: FG
Chất liệu: GANG
Nhiệt độ làm việc:
Nước lạnh: 0 – 80 độ C
Áp lực: 0.3 – 16 bar
Môi trường làm việc: nước lạnh
Hàng có sẵn, bảo hành 12 tháng.
Trong các hệ thống đường ống công nghiệp và dân dụng quy mô lớn, việc kiểm soát lưu lượng nước không chỉ đơn thuần là ghi chỉ số mà còn là yếu tố sống còn để vận hành hệ thống. Đồng hồ đo lưu lượng nước nối bích FG đang là một trong những giải pháp được ưa chuộng nhất hiện nay nhờ vào khả năng chịu áp lực cao, độ bền vượt trội và độ chính xác ổn định theo thời gian.
Tại Vankimphat.com, chúng tôi cung cấp đầy đủ các dòng đồng hồ nước FG nối bích từ nhỏ nhất DN40 cho đến DN300, đáp ứng mọi nhu cầu từ cấp nước sinh hoạt khu dân cư, khách sạn, tòa nhà cao tầng cho đến các nhà máy xử lý nước thải.
Trong bài viết dài hơn 10,000 từ này, chúng tôi sẽ phân tích chi tiết mọi khía cạnh của dòng sản phẩm này, từ cấu tạo, nguyên lý hoạt động, cách chọn kích thước, bảng giá, cho đến hướng dẫn lắp đặt và bảo dưỡng.
(Mục tiêu từ khóa: Đồng hồ nước nối bích FG, Đồng hồ đo lưu lượng nước nối bích)
Đồng hồ đo lưu lượng nước nối bích FG là thiết bị đo thể tích nước đi qua đường ống theo nguyên lý cánh quạt (turbine) hoặc đa tia (multi-jet), được kết nối với đường ống thông qua các mặt bích tiêu chuẩn (TCVN, JIS, BS, DIN) thay vì ren như các loại đồng hồ nhỏ.
Thiết bị này được chế tạo để chịu được môi trường khắc nghiệt, bao gồm 3 bộ phận chính:
Thân đồng hồ (Body): Thường được đúc bằng gang cầu (ductile cast iron) hoặc gang xám. Vật liệu này có khả năng chống ăn mòn và chịu áp lực cao. Bên trong thân có lớp lót epoxy chống rỉ sét để đảm bảo chất lượng nước sạch.
Bộ đo (Measuring Chamber): Bên trong chứa cánh quạt được chế tạo từ vật liệu chống mài mòn (nhựa kỹ thuật cao cấp hoặc hợp kim). Bộ phận này quay khi có dòng chảy và truyền chuyển động lên hộp số.
Bộ đếm (Register/ Counter): Mặt số (thường là dạng cơ khí hoặc điện tử) hiển thị tổng lưu lượng. Đối với đồng hồ FG, mặt số thường được bảo vệ kín (IP68) chống bụi và nước, có thể đặt dưới hố van mà không lo ẩm ướt.
Chữ “FG” thường được hiểu là ký hiệu mã hàng hoặc dòng sản phẩm của một hãng sản xuất lớn (thường là dòng Multi-Jet hoặc Woltmann). Dòng FG nổi tiếng với khả năng đo được lưu lượng nước ổn định, tổn thất áp suất thấp và tuổi thọ cao.
Đồng hồ nối ren (threaded): Kích thước nhỏ (DN15-DN50). Lắp đặt nhanh, giá thành rẻ hơn nhưng không chịu được áp lực quá lớn và không phù hợp với đường ống chính.
Đồng hồ nối bích (flanged): Kích thước từ DN50 trở lên (thường có từ DN40). Được bắt chặt bằng bu lông, ron cao su, chịu áp lực cao (PN10, PN16). Lý tưởng cho hệ thống ống dẫn nước thô, nước cứu hỏa, nhà máy điện.
(Mục tiêu từ khóa: Thông số kỹ thuật đồng hồ nước FG, Lưu lượng đồng hồ nước nối bích)
Chúng tôi cung cấp đầy đủ các kích cỡ sau:
DN40 (Phi 50): Dùng cho các phân xưởng nhỏ hoặc khu nhà trọ cao cấp.
DN50 (Phi 60): Phổ biến nhất cho tòa nhà văn phòng, trường học.
DN65 (Phi 76): Bước trung gian thường dùng trong các hệ thống bơm.
DN80 (Phi 89): Khu công nghiệp vừa và nhỏ.
DN100 (Phi 114): Khu đô thị, chung cư.
DN150 (Phi 168) - DN200 (Phi 219) - DN300 (Phi 325): Sử dụng cho nhà máy nước, thủy lợi.
Để hiểu rõ chất lượng đồng hồ, bạn cần nắm các thông số lưu lượng:
Q3 - Lưu lượng danh nghĩa (Permanent flow): Là giá trị dòng chảy cao nhất mà đồng hồ hoạt động liên tục trong điều kiện bình thường.
Q4 - Lưu lượng quá tải (Overload flow): Lưu lượng cao nhất trong thời gian ngắn mà đồng hồ không bị hỏng.
Q2 - Lưu lượng chuyển tiếp (Transitional flow): Điểm phân chia giữa vùng đo chính xác cao và vùng đo thấp.
Q1 - Lưu lượng tối thiểu (Minimum flow): Lưu lượng nhỏ nhất mà đồng hồ bắt đầu đo được đúng sai số cho phép.
(Gợi ý: Tại đây có thể kẻ bảng so sánh lưu lượng Q3 giữa các size DN50, DN80, DN100...)
Ví dụ chi tiết cho đồng hồ FG DN100:
Tỉ số R (Q3/Q1): 80, 100, 125 hoặc 160.
Áp lực làm việc: PN16 (1.6 MPa) tương đương 16 Bar.
Nhiệt độ nước: 0.1°C đến 50°C (Đối với nước lạnh).
Tổn thất áp suất (ΔP): Rất thấp, thường < 0.63 Bar tại Q3.
(Mục tiêu từ khóa: Nguyên lý hoạt động của đồng hồ nước cơ)
Dòng chảy đi vào: Nước đi vào buồng đo theo hướng tiếp tuyến hoặc hướng trục (tùy thiết kế Turbine hoặc Đa tia).
Cánh quạt quay: Lực của dòng nước làm quay cánh quạt bên trong. Tốc độ quay của cánh quạt tỷ lệ thuận với tốc độ dòng chảy trong ống.
Truyền động: Trục cánh quạt kết nối với hệ thống bánh răng (hộp số) trong bộ đếm thông qua khớp từ (magnetic drive). Việc sử dụng khớp từ giúp ngăn nước rò rỉ ra bộ đếm.
Hiển thị: Hộp số điều khiển các con số trên mặt đồng hồ, hiển thị mét khối (m³). Đối với đồng hồ điện tử, có thêm module xung (pulse) để gửi tín hiệu về trung tâm.
Vật liệu chống gỉ sét: Toàn bộ thân đồng hồ FG được phủ sơn Epoxy tĩnh điện, bên trong và bên ngoài, đảm bảo không ảnh hưởng đến chất lượng nước sinh hoạt.
Tổn thất áp suất thấp: Thiết kế thông suốt giúp giảm thiểu hiện tượng cản trở dòng chảy, tiết kiệm điện cho bơm.
Lắp đặt linh hoạt: Mặc dù tên là “nối bích”, sản phẩm có thể lắp đặt trên đường ống nằm ngang, thẳng đứng (nước chảy từ dưới lên) vẫn đảm bảo sai số cho phép.
Bảo hành dài hạn: Chính sách bảo hành lên đến 12-24 tháng và hỗ trợ kỹ thuật trọn đời.
Đừng nhìn vào đường kính ống, hãy nhìn vào lưu lượng sử dụng thực tế.
Nếu lưu lượng của bạn < 10 m³/h: Không cần dùng bích DN50 (vì Q3 thường là 15 hoặc 25 m³/h), hãy dùng DN40 hoặc DN50 là vừa.
Nếu lưu lượng 10 - 25 m³/h: Phù hợp với cỡ DN50.
Nếu lưu lượng 25 - 60 m³/h: Phù hợp với cỡ DN80.
Nếu lưu lượng 60 - 250 m³/h: Phù hợp với cỡ DN150, DN200.
Khi mua, hãy cung cấp cho nhân viên bán hàng Tiêu chuẩn mặt bích của hệ thống bạn đang có:
JIS 10K (Phổ biến cho ống Nhật)
BS 4504 / PN16 (Phổ biến cho ống Châu Âu)
ASME B16.1 Class 125 (Mỹ)
Tất cả các loại đồng hồ FG tại Vankimphat.com đều có sẵn nhiều tùy chọn tiêu chuẩn bích.
Môi trường nước biển hoặc hóa chất: Cần chọn đồng hồ có thân gang cầu tráng lớp phủ đặc biệt hoặc thân đồng, cánh quạt nhựa chống ăn mòn.
Nước thải: Nên chọn loại có cánh quạt lớn, rãnh thoát rác để tránh tắc nghẽn (Yêu cầu báo giá riêng).
Đoạn ống thẳng: Phải có đoạn ống thẳng trước đồng hồ tối thiểu 5D (5 lần đường kính ống) và sau đồng hồ tối thiểu 2D. Điều này giúp ổn định dòng chảy, tránh rối.
Lọc nước: Luôn lắp thêm lưới lọc (Y-Strainer) phía trước đồng hồ nếu nguồn nước có lẫn tạp chất.
Van xả khí (Air Release Valve): Không khí trong đường ống sẽ gây ra “hiệu ứng thủy búa” và làm sai số của cánh quạt. Cần lắp van xả khí ở các điểm cao.
Vệ sinh: Lau sạch mặt bích và lòng ống, đảm bảo không có vụn sắt, đất đá.
Ron (Gasket): Sử dụng ron cao su dày dặn, đặt đều vào giữa hai mặt bích.
Vít: Bắt chéo bu lông (theo hình ngôi sao) để tạo lực đều, tránh nứt thân đồng hồ. Sử dụng lực vặn (torque) theo tiêu chuẩn kỹ thuật.
Kiểm tra: Sau khi lắp, mở van từ từ (không mở đột ngột) để tránh sốc thủy lực phá hỏng cánh quạt.
3 tháng/lần: Kiểm tra mặt đồng hồ có bị đọng hơi nước không. Nếu có, bộ phận làm kín đã hỏng.
6 tháng/lần: Vệ sinh lưới lọc (nếu có) và kiểm tra bu lông bích xem có bị lỏng không.
1 năm/lần: Gửi đồng hồ về trung tâm kiểm định hoặc so sánh chéo (thử nghiệm tại chỗ) nếu nghi ngờ sai số.
(Mục tiêu từ khóa: Bảng giá đồng hồ đo nước nối bích, Giá đồng hồ nước FG)
Lưu ý: Giá cả có thể thay đổi tùy theo nguyên liệu thị trường (giá gang và đồng). Để nhận báo giá chính xác nhất và thông tin khuyến mãi theo tháng, vui lòng liên hệ hotline hoặc nhấp vào [Nhận báo giá ngay].
Dưới đây là bảng giá tham khảo (Đã bao gồm VAT, chưa bao gồm phí vận chuyển):
| Kích thước | Model FG (Tiêu chuẩn JIS/PN16) | Lưu lượng Q3 (m³/h) | Giá tham khảo (VNĐ) | Tình trạng |
|---|---|---|---|---|
| DN40 | FG-40 (Bích) | 20 | Liên hệ | Còn hàng |
| DN50 | FG-50 | 25 | Liên hệ | Còn hàng |
| DN65 | FG-65 | 40 | Liên hệ | Còn hàng |
| DN80 | FG-80 | 60 | Liên hệ | Còn hàng |
| DN100 | FG-100 | 100 | Liên hệ | Còn hàng |
| DN150 | FG-150 | 250 | Liên hệ | Đặt hàng |
| DN200 | FG-200 | 400 | Liên hệ | Đặt hàng |
Chính sách ưu đãi đặc biệt khi mua tại Vankimphat.com:
Miễn phí vận chuyển cho đơn hàng từ 2 sản phẩm trở lên (nội thành TP.HCM & Hà Nội).
Tặng kèm 2 cặp gioăng cao su (phụ kiện thay thế).
Hỗ trợ đổi trả trong vòng 30 ngày nếu lỗi do nhà sản xuất.
Chiết khấu cao cho các dự án và đơn hàng số lượng lớn.
Case Study 1: Hệ thống cấp nước cứu hỏa cho Tòa nhà HighPark (Sử dụng FG DN150)
Yêu cầu: Lưu lượng bơm cứu hỏa lên đến 240 m³/h, áp lực 12 Bar.
Giải pháp: Sử dụng đồng hồ FG DN150 (Q3=250 m³/h) nối bích PN16. Sản phẩm chịu được biến động áp lực khi bơm khởi động đột ngột nhờ cánh quạt chịu lực.
Case Study 2: Trạm cấp nước sạch cho Khu công nghiệp X (Sử dụng FG DN200)
Yêu cầu: Hoạt động 24/7, độ chính xác cao để tính tiền nước cho nhà máy.
Giải pháp: Lắp đặt FG DN200 kết hợp với bộ phát xung (pulse output) để truyền về hệ thống SCADA của trạm bơm, giúp giám sát từ xa, giảm chi phí nhân công ghi chỉ số.
Case Study 3: Hệ thống tưới tiêu nông nghiệp (Sử dụng FG DN80 & DN100)
Yêu cầu: Chi phí đầu tư thấp, dễ thay thế, không cần độ chính xác tuyệt đối nhưng bền.
Giải pháp: Sử dụng đồng hồ FG thân gang (dân dụng) với giá thành cạnh tranh, dễ dàng bảo trì tại hiện trường.
(Mục tiêu từ khóa: So sánh đồng hồ nước FG và đồng hồ điện từ)

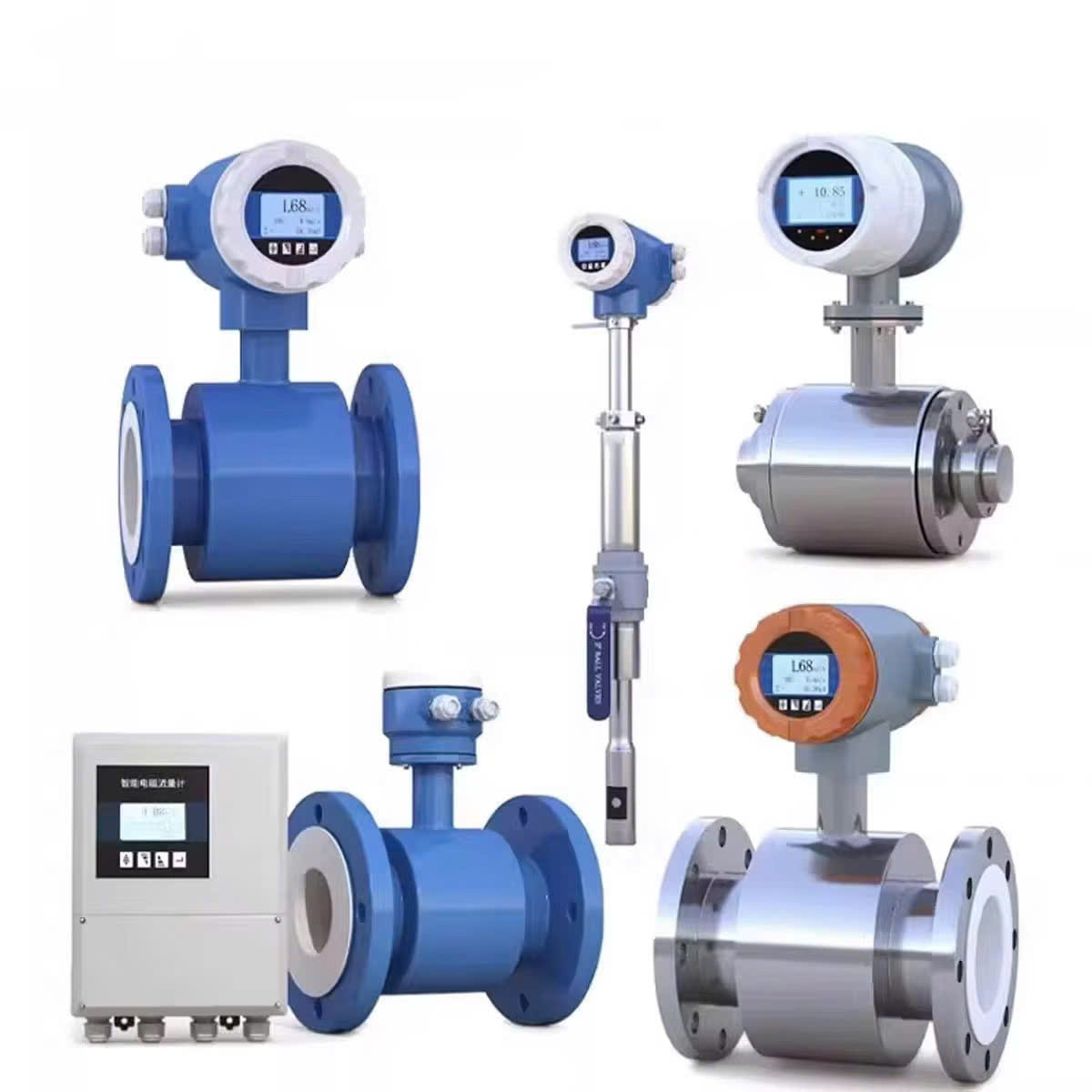

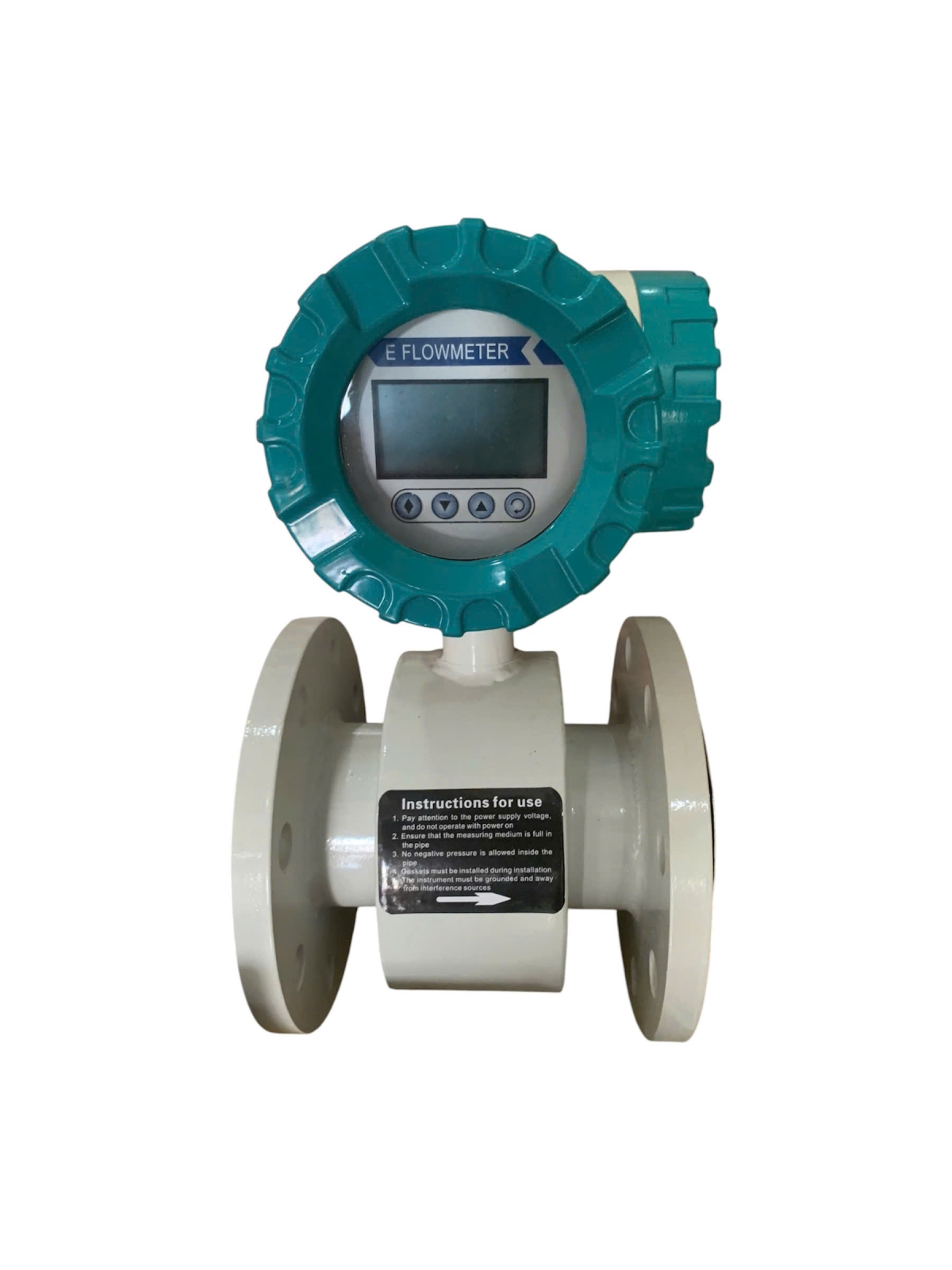

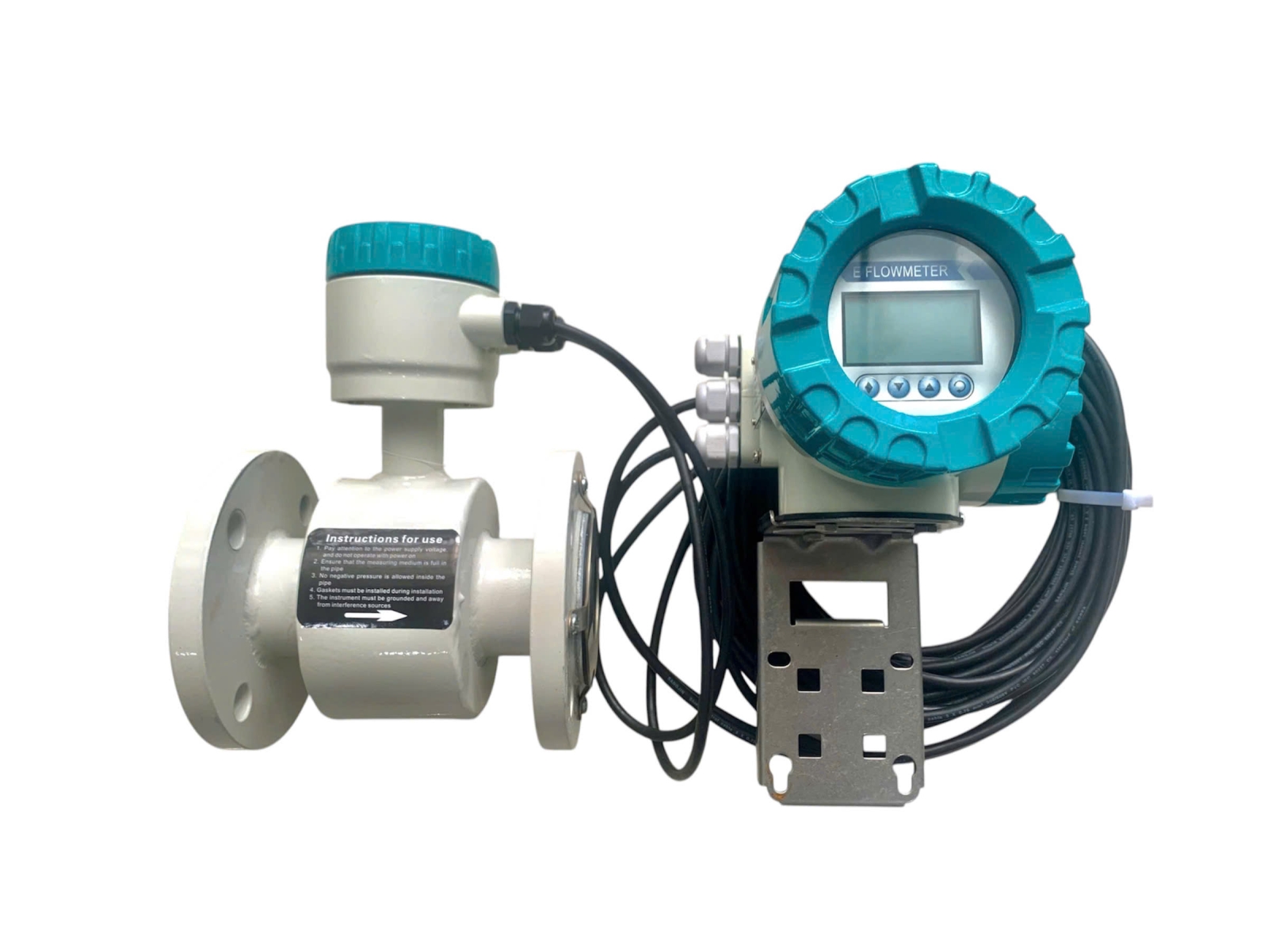

| Đặc điểm | Đồng hồ nước FG (Cơ học) | Đồng hồ điện từ (Magnetic) |
|---|---|---|
| Nguyên lý | Cánh quạt quay | Định luật Faraday, không có cơ cấu chuyển động |
| Độ chính xác | Cao (Lớp B, C) | Rất cao (±0.2% - 0.5%) |
| Giá thành | Thấp, phù hợp đại trà | Cao gấp 3-5 lần |
| Nguồn điện | Không cần điện (cơ khí) | Cần điện (Pin hoặc 220V) |
| Môi trường khắc nghiệt | Tốt cho nước sạch | Tốt cho mọi loại nước, kể cả nước bùn |
| Kết luận | Chọn khi yêu cầu ngân sách thấp, đơn giản | Chọn khi yêu cầu thu thập dữ liệu từ xa hoặc nước bẩn |
Q1: Đồng hồ nước nối bích FG có bị gỉ không?
A: Thân gang được sơn Epoxy tĩnh điện chống gỉ rất tốt. Tuy nhiên, nếu lắp đặt trong môi trường hóa chất ăn mòn hoặc nước biển, cần chọn loại chuyên dụng. Trong môi trường nước sạch thông thường, tuổi thọ có thể lên đến 10-15 năm.
Q2: Làm sao để biết đồng hồ chạy đúng hay sai?
A: Bạn có thể tự kiểm tra bằng cách xả nước vào một thùng can có thể tích đã biết trước (như thùng 100 lít) và so sánh với chỉ số nhảy trên đồng hồ. Nếu sai số vượt quá 5% so với tiêu chuẩn cho phép, hãy mang ra trung tâm kiểm định.
Q3: Tôi có thể lắp đồng hồ FG ở phương thẳng đứng không?
A: Có thể, nhưng điều kiện là dòng nước phải chảy từ dưới lên trên. Tuyệt đối không lắp đồng hồ cơ trên đường ống nước chảy từ trên xuống (rơi tự do) vì cánh quạt sẽ quay mà không có nước hoặc quay ảo gây sai số nghiêm trọng.
Q4: Vankimphat.com có hỗ trợ đặt hàng theo yêu cầu kỹ thuật đặc biệt không?
A: Có. Chúng tôi có đội ngũ kỹ thuật sẵn sàng tư vấn và gia công các loại mặt bích không tiêu chuẩn, cũng như cung cấp các loại đồng hồ có cửa sổ quan sát trong suốt (transparent lid) hoặc đầu báo xung (reed switch).
Đồng hồ đo lưu lượng nước nối bích FG là sự lựa chọn hàng đầu cho mọi hệ thống đường ống từ trung bình đến lớn. Sự kết hợp giữa độ bền bỉ của gang cầu, cơ cấu đo chính xác và dễ dàng bảo trì đã làm nên thương hiệu FG trên thị trường thiết bị đo lường.
Hy vọng với những thông tin chi tiết và chuyên sâu trên đây từ Vankimphat.com, Quý khách hàng đã có cái nhìn tổng quan nhất về dòng sản phẩm này.
Đừng ngần ngại liên hệ ngay hôm nay để được tư vấn miễn phí và nhận báo giá Đồng hồ đo lưu lượng nước nối bích FG tốt nhất thị trường.
