Double Acting Pneumatic Actuator là gì? Cấu tạo, Nguyên lý và Ứng dụng chi tiết

Giới thiệu chung

Trong lĩnh vực tự động hóa công nghiệp hiện đại, việc điều khiển dòng chảy của chất lỏng, khí nén hay hơi nóng một cách chính xác và an toàn là yếu tố then chốt để đảm bảo hiệu suất sản xuất. Trung tâm của các hệ thống đường ống này chính là van công nghiệp, và "trái tim" giúp van hoạt động tự động không thể thiếu đó chính là bộ truyền động (actuator). Trong số các loại bộ truyền động, Double Acting Pneumatic Actuator (bộ truyền động khí nén tác động kép) nổi lên như một giải pháp ưu việt nhờ khả năng kiểm soát linh hoạt, chi phí hợp lý và độ bền vượt trội. Vậy chính xác thì Double Acting Pneumatic Actuator là gì? Bài viết 9000 từ này sẽ giải mã toàn bộ kiến thức từ cơ bản đến nâng cao, từ nguyên lý hoạt động, cấu tạo chi tiết đến cách tính toán lựa chọn và bảo trì, đặc biệt là ứng dụng thực tế tại Việt Nam.

Để hiểu một cách đơn giản: Double Acting Pneumatic Actuator là thiết bị sử dụng khí nén để tạo ra chuyển động qua lại (thường là góc quay 90 độ hoặc 180 độ) để đóng/mở van. Điểm đặc biệt của loại "tác động kép" này là nó sử dụng khí nén để thực hiện cả hai hành trình: mở van và đóng van. Không giống như loại đơn tác động (Spring Return - SR) dùng lò xo để trả về vị trí ban đầu, bộ truyền động tác động kép cần khí nén liên tục để duy trì bất kỳ vị trí nào, và nó sẽ giữ nguyên vị trí cuối cùng nếu mất nguồn khí (fail in place).

Tại VANKIMPHAT.COM, chúng tôi cung cấp đa dạng các dòng Double Acting Pneumatic Actuator chất lượng cao, từ loại thanh răng (Rack & Pinion) đến loại càng (Scotch Yoke), đáp ứng mọi nhu cầu khắt khe của ngành công nghiệp nặng và nhẹ.

Chương 1: Tổng quan về bộ truyền động khí nén

1.1. Bộ truyền động (Actuator) trong tự động hóa là gì?

Trong một hệ thống đường ống, van (van bi, van bướm, van cổng...) đóng vai trò là "cánh cửa" để ngăn hoặc cho phép dòng chảy đi qua. Tuy nhiên, việc quay tay van bằng sức người (manual) không thể đáp ứng được các hệ thống hiện đại yêu cầu độ chính xác cao, phản hồi nhanh và vận hành từ xa. Bộ truyền động (Actuator) ra đời để giải quyết bài toán đó.

Actuator là thiết bị cơ khí nhận năng lượng từ nguồn bên ngoài (khí nén, điện, dầu thủy lực) và chuyển đổi nó thành chuyển động cơ học để điều khiển van. Phân loại theo nguồn năng lượng, chúng ta có:

• Bộ truyền động khí nén (Pneumatic Actuator): Dùng khí nén. Ưu điểm: an toàn cháy nổ, tốc độ nhanh, giá thành rẻ, dễ bảo trì.

• Bộ truyền động điện (Electric Actuator): Dùng động cơ điện. Ưu điểm: chính xác tuyệt đối, không cần hệ thống ống dẫn khí.

• Bộ truyền động thủy lực (Hydraulic Actuator): Dùng dầu áp suất cao. Ưu điểm: Lực đẩy cực lớn, phù hợp công trình nặng.

1.2. Tại sao nên chọn Double Acting Pneumatic Actuator?

Trong ba loại trên, khí nén luôn được ưa chuộng trong các ngành như chế biến thực phẩm, dược phẩm, hóa chất và xử lý nước thải vì tính sạch sẽ và an toàn. Đặc biệt, Double Acting Pneumatic Actuator (tác động kép) có những lợi thế riêng so với loại đơn tác động (Spring Return):

• Không giới hạn mô-men xoắn: Ở loại đơn tác động, lực đóng (hoặc mở) do lò xo sinh ra sẽ giảm dần khi lò xo trở về trạng thái tự do. Ngược lại, ở loại tác động kép, khí nén tạo ra lực như nhau ở cả hai chiều (thường lệch nhau do diện tích bề mặt piston, nhưng có thể điều chỉnh bằng áp suất).

• Tiết kiệm không gian: Double Acting không có khoang lò xo cồng kềnh, do đó kích thước nhỏ gọn hơn so với loại đơn tác động có cùng mô-men xoắn đầu ra.

• Giá thành cạnh tranh: Với cùng một khung vỏ, chi phí sản xuất Double Acting thấp hơn Single Acting vì thiếu bộ phận lò xo phức tạp và tốn kém.

• Chủ động tốc độ: Người dùng có thể điều chỉnh lưu lượng khí vào cả hai phía thông qua van tiết lưu, giúp kiểm soát chính xác tốc độ đóng/mở van.

Chương 2: Giải mã cấu tạo và nguyên lý hoạt động

Để lựa chọn và vận hành hiệu quả, kỹ sư cần hiểu rõ "giải phẫu" bên trong của thiết bị này.

Bộ tín hiệu 4-20mA YT1000

Van bi khí tuyến tính YT1000

2.1. Cấu tạo chi tiết của Double Acting Pneumatic Actuator

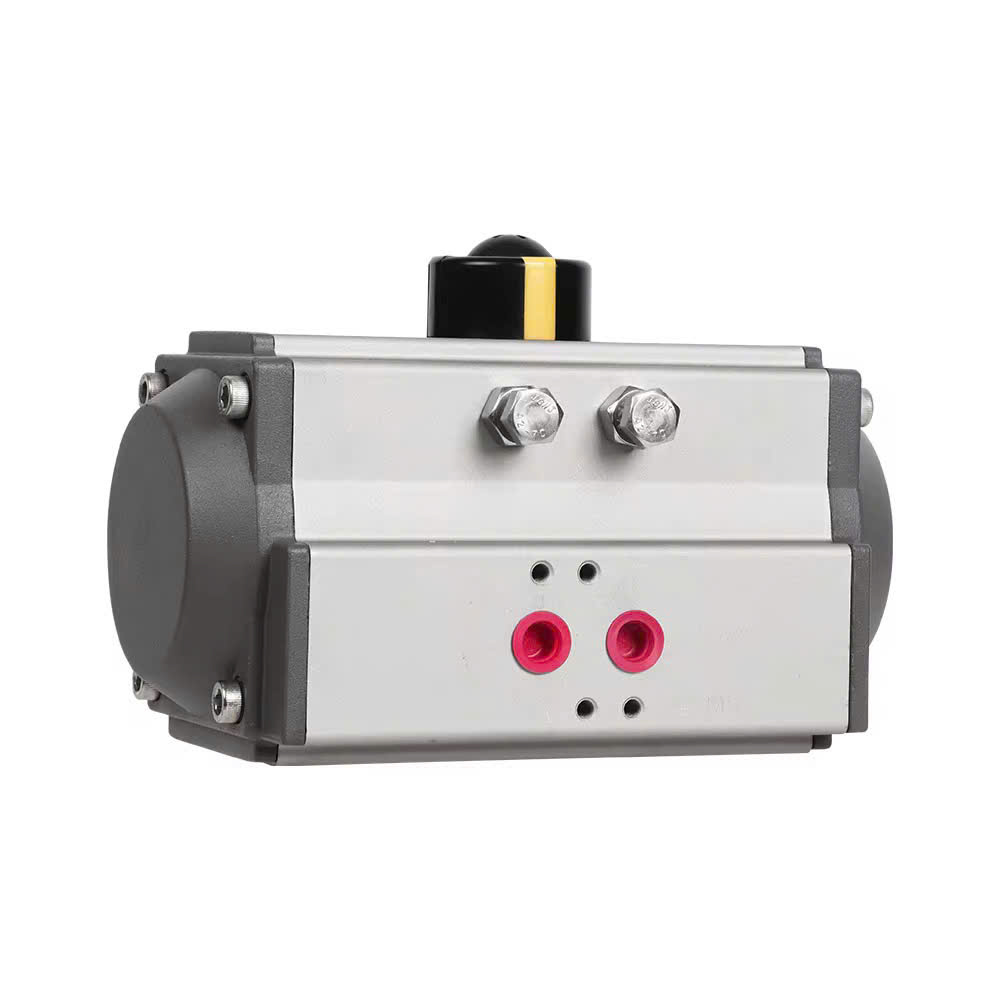

Hầu hết các Double Acting Pneumatic Actuator trên thị trường hiện nay đều thuộc dạng Rack and Pinion (Thanh răng – Bánh răng) do thiết kế đơn giản, hiệu suất cao và dễ dàng lắp đặt đảo chiều.

Các bộ phận chính bao gồm:

1. Thân xi lanh (Body): Thường được làm từ hợp kim nhôm đúc (anodized) hoặc thép không gỉ (Stainless Steel 316) chống ăn mòn. Bên trong được gia công cực kỳ chính xác để giảm ma sát. Đối với các ứng dụng trong môi trường khắc nghiệt (hóa chất, biển), vật liệu thép không gỉ là bắt buộc.

2. Piston (Pittông): Đây là bộ phận chịu lực trực tiếp từ khí nén. Trong bộ truyền động tác động kép, chúng ta có hai piston đối xứng. Mỗi piston có một mặt răng cưa (thanh răng) nằm ở phía đối diện với tâm.

3. Trục chính (Pinion/Drive Shaft): Nằm ở trung tâm, được kết nối trực tiếp với cuống van (valve stem). Trục chính có răng cưa khớp với thanh răng của cả hai piston. Khi piston chuyển động tịnh tiến, trục chính sẽ xoay tròn.

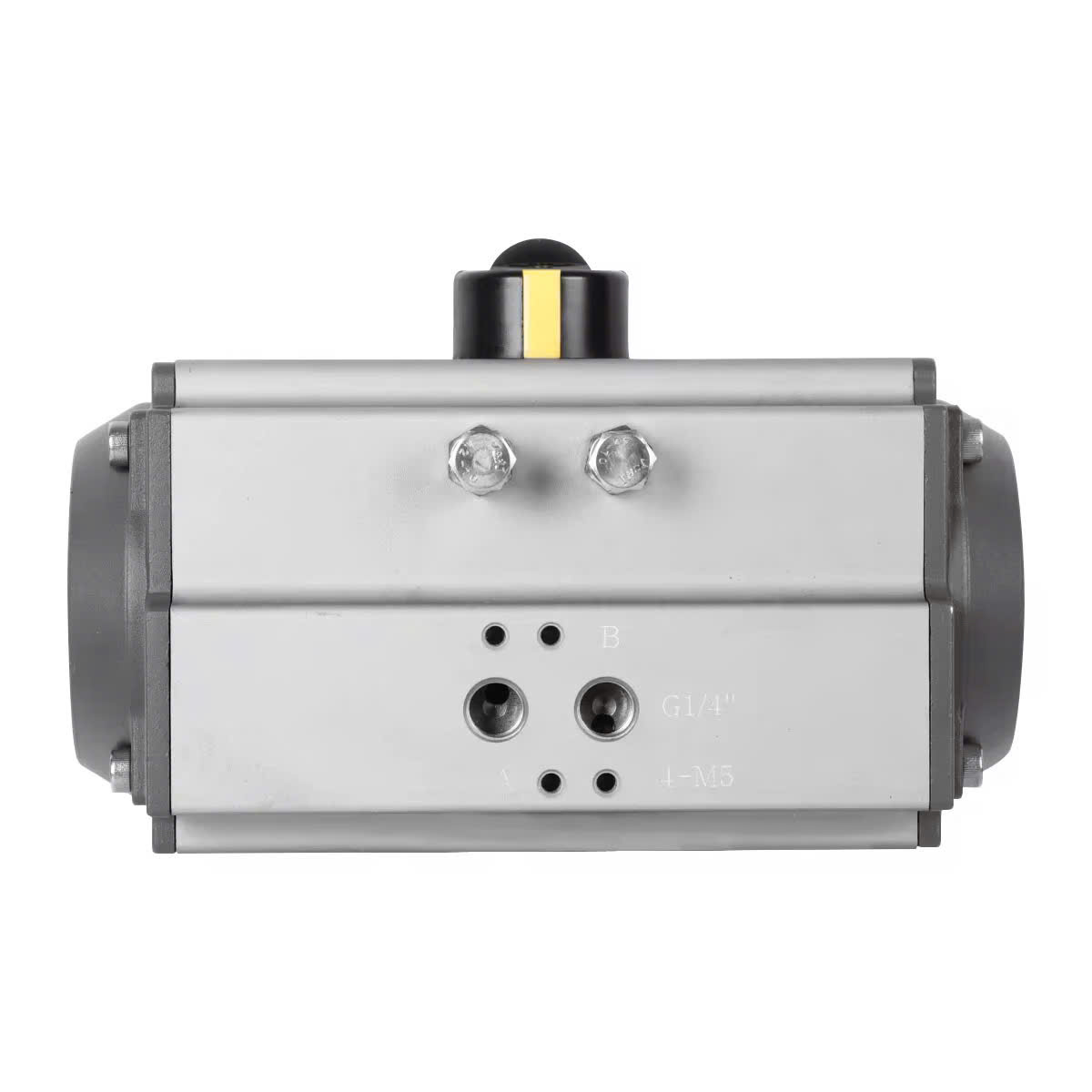

4. Nắp hai đầu (End Caps): Bịt kín hai đầu thân xi lanh, tích hợp cổng cấp khí (air ports).

5. Bạc đạn và vòng đệm (Bearings & Seals): Vòng đệm làm từ NBR, Viton hoặc PTFE giúp ngăn rò rỉ khí ra ngoài. Bạc đạn hỗ trợ trục chính quay trơn tru, chịu tải trọng hướng kính từ van.

2.2. Nguyên lý hoạt động "Tác động kép" (Air to Air)

Thuật ngữ "Double Acting" (Tác động kép) thể hiện rõ nguyên lý hoạt động: Cần khí nén cho cả hai hướng chuyển động. Hãy tưởng tượng bộ truyền động có hai cổng khí: Port A (thường ở giữa) và Port B (ở hai đầu).

• Hành trình mở van (Thường là chiều kim đồng hồ hoặc ngược lại):

  • Khí nén được đưa vào Port A (cổng trung tâm). Khí tràn vào khoang giữa hai piston.

  • Áp suất khí đẩy hai piston đi ra xa nhau (về phía hai đầu).

  • Khi piston di chuyển ra ngoài, các thanh răng kéo theo trục chính (Pinion) xoay theo chiều nhất định (ví dụ: 90 độ ngược chiều kim đồng hồ để mở van bướm). Lúc này, khí ở khoang hai đầu sẽ thoát ra ngoài qua Port B.

• Hành trình đóng van:

  • Khí nén ngừng cấp ở Port A và được chuyển sang cấp vào Port B (cổng hai đầu).

  • Port A mở để xả khí ra môi trường.

  • Áp suất từ hai đầu đẩy hai piston tiến lại gần nhau (vào trung tâm).

  • Chuyển động tịnh tiến này làm xoay trục chính (Pinion) quay ngược lại 90 độ so với ban đầu, kéo van về trạng thái đóng.

2.3. So sánh đối chiếu: Double Acting vs. Spring Return (Single Acting)

Việc lựa chọn giữa Double Acting (DA) và Spring Return (SR) là bài toán chiến lược. Dưới đây là bảng so sánh chi tiết:

Chương 3: Phân loại và cấu hình Double Acting Pneumatic Actuator

Không phải mọi van đều giống nhau, vì vậy bộ truyền động cũng có nhiều biến thể.

3.1. Phân loại theo cấu trúc cơ khí

• Loại thanh răng – bánh răng (Rack and Pinion): Phổ biến nhất hiện nay. Thiết kế đơn giản, độ bền cao, mô-men xoắn ổn định, phù hợp với van bi, van bướm kích thước vừa và nhỏ.

• Loại càng (Scotch Yoke): Thường sử dụng cho van cần mô-men xoắn khởi động (break torque) rất lớn (van bi cỡ lớn, van bướm hiệu suất cao). Thiết kế này cung cấp mô-men xoắn cao ở đầu và cuối hành trình – nơi van cần lực nhất, và giảm lực ở giữa hành trình.

3.2. Cấu hình vận hành phổ biến

• Tác động kép tiêu chuẩn (Standard DA): Sử dụng van đảo chiều 5/2 (5 cổng, 2 vị trí). Đây là cấu hình cơ bản nhất.

• Tác động kép với bộ định vị (DA with Positioner): Khi cần điều khiển lưu lượng (không chỉ đóng/mở hoàn toàn), người ta thêm bộ định vị (positioner). Bộ định vị sẽ cấp khí vào từng phía của piston để giữ van ở bất kỳ vị trí trung gian nào (ví dụ: mở 50%). Đây gọi là chức năng điều khiển tỷ lệ (modulating control).

• Hệ thống Dual Pressure: Sử dụng hai mức áp suất khác nhau cho hành trình mở và đóng để tiết kiệm năng lượng, giảm sốc thủy lực (water hammer) trong đường ống.

Chương 4: Hướng dẫn tính toán lựa chọn (Sizing & Selection)

Đây là bước khó khăn nhất và quan trọng nhất. Chọn thừa mô-men sẽ tốn kém chi phí, chọn thiếu mô-men sẽ khiến van không thể đóng/mở được.

4.1. Mô-men xoắn van (Valve Torque) – Yếu tố quyết định

Van đòi hỏi một lực xoắn nhất định để vận hành. Lực này không cố định mà thay đổi trong suốt hành trình:

• Mô-men khởi tách (Breakout Torque): Lực để phá vỡ ma sát tĩnh ban đầu. Lúc van đã đóng chặt trong một thời gian dài, ghế van và bi van (hoặc đĩa van) có thể bị dính chặt do áp lực dòng chảy hoặc cặn bẩn. Mô-men khởi tách thường cao hơn 30% – 50% so với mô-men vận hành thông thường.

• Mô-men vận hành (Running Torque): Lực duy trì để van xoay ở giữa hành trình (thường thấp nhất).

• Mô-men kết thúc (Seating/Unseating Torque): Lực để ép van trở lại vị trí đóng kín (thường cao gần bằng Breakout).

Nguyên tắc bất di bất dịch: Mô-men xoắn đầu ra của Actuator phải lớn hơn Mô-men xoắn yêu cầu của van.

4.2. Hệ số an toàn (Safety Factor)

Không bao giờ được lấy đúng số liệu từ catalogue van. Bạn phải nhân với Hệ số an toàn. Thông thường: 1.3 (30%) là mức tối thiểu. Đối với môi trường khắc nghiệt, van ít sử dụng, hoặc dòng chảy có cặn, hãy sử dụng hệ số 1.5 (50%) hoặc cao hơn.

Công thức thực tế:
Mô-men Actuator cần chọn = Mô-men Breakout của van x Hệ số an toàn (1.3 ~ 1.5)

4.3. Ảnh hưởng của áp suất khí nén (Air Supply)

Đầu ra của Actuator phụ thuộc trực tiếp vào áp suất khí nén. Hầu hết các catalogue đều cho bảng mô-men ở áp suất tiêu chuẩn (5.5 bar hoặc 6 bar). Tuy nhiên, áp suất thực tế trong nhà máy có thể dao động (4 bar – 8 bar).

• Nếu áp suất thực tế thấp hơn tiêu chuẩn, mô-men đầu ra giảm.

• Nếu áp suất thực tế cao hơn, mô-men đầu ra tăng (cần kiểm tra giới hạn chịu lực của van và actuator).

4.4. Các yếu tố môi trường và vận hành

• Vật liệu seal (O-ring): Nhiệt độ cao (trên 80°C) hoặc hóa chất ăn mòn bắt buộc phải dùng seal Viton thay vì NBR thông thường.

• Nhiệt độ môi trường: Môi trường lạnh (dưới 0°C) cần xử lý khô ráo để tránh đóng băng hơi nước trong khí nén.

• Tần suất hoạt động: Hoạt động liên tục (cao tần) yêu cầu bôi trơn đặc biệt và lựa chọn vật liệu bền mài mòn.

Chương 5: Ứng dụng thực tiễn trong các ngành công nghiệp

Double Acting Pneumatic Actuator hiện diện ở khắp mọi nơi trong nền công nghiệp hiện đại.

5.1. Ngành xử lý nước và nước thải

• Vị trí: Bể lọc, bể điều áp, kênh dẫn nước thải.

• Chức năng: Điều khiển van bướm cỡ lớn (DN200 – DN1200) để phân phối nước, sục rửa bể lọc. Yêu cầu độ bền với môi trường ẩm ướt và khả năng đóng mở liên tục.

5.2. Công nghiệp thực phẩm và đồ uống (F&B)

• Vị trí: Đường ống sữa, bia, nước giải khát, CIP (Clean-in-Place).

• Yêu cầu: Bộ truyền động phải làm bằng thép không gỉ (Stainless Steel) hoặc nhôm phủ lớp đặc biệt, bề mặt nhẵn để dễ vệ sinh, tránh vi khuẩn. Thường dùng loại khí nén vì không có tia lửa điện.

5.3. Công nghiệp hóa chất và dầu khí

• Vị trí: Các nhà máy lọc dầu, hóa dầu.

• Yêu cầu: Phải đáp ứng chứng nhận ATEX hoặc IECEx chống cháy nổ. Môi trường có khí độc, axit đòi hỏi vật liệu chống ăn mòn cao cấp và hệ thống seal tuyệt đối.

5.4. Khai thác mỏ và xi măng

• Vị trí: Bụi bặm, rung động mạnh.

• Yêu cầu: Kết cấu đơn giản, ít hỏng hóc, dễ thay thế. Thường dùng loại tác động kép do chi phí thấp và khả năng chịu bụi bẩn tốt.

Chương 6: Lắp đặt, vận hành và bảo trì

Để thiết bị đạt tuổi thọ tối đa (hàng trăm nghìn chu kỳ), việc bảo trì đúng cách là vô cùng quan trọng.

6.1. Hướng dẫn lắp đặt cơ khí

1. Đồng tâm (Concentricity): Trục ra của Actuator và cuống van phải đồng tâm tuyệt đối. Sai lệch dù nhỏ cũng gây mòn bạc đạn và rò rỉ. Sử dụng khớp nối (bracket) chuyên dụng thay vì chế tạo thủ công.

2. Khí nén sạch: Trước khi kết nối actuator, hãy xả hết cặn bẩn, nước trong đường ống khí. Lắp bộ F.R.L (Filter-Regulator-Lubricator) - Bộ lọc, điều chỉnh áp, tra dầu.

6.2. Hướng dẫn đấu khí (Pneumatic Circuit)

• Nguyên lý cơ bản: Sử dụng Van điện từ 5/2 (5 cửa, 2 vị trí).

  • Cửa 1: Cấp khí nguồn (P).

  • Cửa 3 & 5: Xả khí (R).

  • Cửa 2 & 4: Nối đến 2 cổng A và B của Actuator.

• Tác dụng: Khi cuộn coil A có điện, van chuyển trạng thái, khí đi vào cổng A (mở van), cổng B xả. Khi cuộn coil B có điện, khí vào cổng B (đóng van), cổng A xả.

6.3. Bảo trì định kỳ (Preventive Maintenance)

• Kiểm tra rò rỉ: Rò rỉ tại các mối nối ống hoặc cổng trục chính (bạc đạn) là dấu hiệu đầu tiên của hỏng hóc. Với actuator khí nén, rò rỉ nhẹ cũng làm tăng chi phí vận hành đáng kể.

• Bôi trơn: Mặc dù khí nén có thể mang dầu, nhưng theo thời gian, dầu sẽ khô. Sử dụng mỡ bôi trơn chuyên dụng cho actuator (như mỡ gốc Lithium) bôi trơn bánh răng và piston sau mỗi chu kỳ bảo dưỡng lớn (thường 1 năm hoặc 1 triệu chu kỳ).

• Sửa chữa: Bộ truyền động Rack and Pinion được thiết kế để có thể thay thế seal dễ dàng tại hiện trường. Các bộ phụ kiện "Repair Kit" bao gồm toàn bộ O-ring, vòng đệm và mỡ bôi trơn.

Chương 7: Phụ kiện đi kèm và Bộ điều khiển

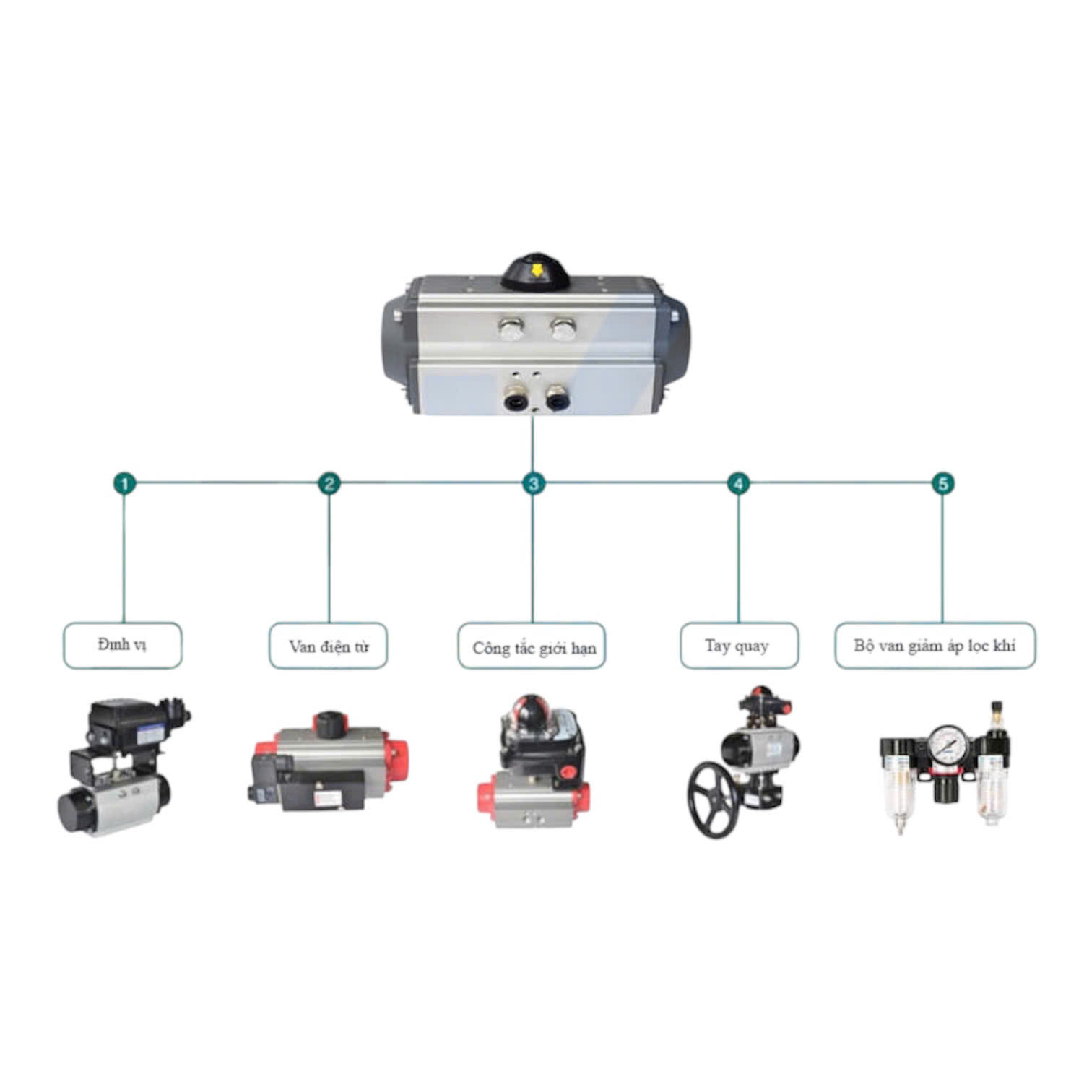

Actuator tự thân nó chỉ là cơ cấu chấp hành. Để trở thành một hệ thống hoàn chỉnh, nó cần các phụ kiện:

1. Van điện từ (Solenoid Valve): "Bộ não" điều khiển. Đối với Double Acting, bắt buộc là van 5/2. Nguồn điện có thể là 24VDC, 110VAC hoặc 220VAC.

2. Bộ lọc khí – điều chỉnh áp – tra dầu (FRL Unit): Đảm bảo nguồn khí sạch, đúng áp và có độ ẩm thích hợp.

3. Bộ định vị (Positioner): Dùng khi cần điều khiển van mở ở các vị trí phần trăm (góc độ) trung gian. Bộ định vị nhận tín hiệu 4-20mA và cấp khí tương ứng vào Actuator.

4. Công tắc giới hạn (Limit Switch Box): Gửi tín hiệu về phòng điều khiển báo cáo van đã mở 100% hay đóng 100%.

Chương 8: Báo giá và mua Double Acting Pneumatic Actuator tại VANKIMPHAT.COM

Là đơn vị hàng đầu tại Việt Nam trong lĩnh vực phân phối van công nghiệp và phụ kiện, VANKIMPHAT tự hào cung cấp các dòng Double Acting Pneumatic Actuator chính hãng, đa dạng về chủng loại để phù hợp với nhu cầu và ngân sách của khách hàng.

8.1. Giới thiệu về sản phẩm tại VANKIMPHAT

• Thương hiệu: Chúng tôi hợp tác với các thương hiệu hàng đầu như Kitz, Aira, Valbia, cũng như các dòng sản phẩm chất lượng cao từ Hàn Quốc, Đài Loan và Châu Âu.

• Chủng loại:

  • Rack and Pinion DA: Từ size nhỏ (64mm) đến size lớn (300mm). Mô-men từ vài Nm đến hàng ngàn Nm.

  • Scotch Yoke DA: Dành cho van bi cỡ lớn, van bướm áp suất cao.

• Vật liệu: Nhôm anodized (tiêu chuẩn), Thép không gỉ 304/316 (hàng đặt).

• Nhiệt độ hoạt động: -20°C đến +80°C (seal NBR), -20°C đến +150°C (seal Viton/FKM.

8.2. Tại sao nên chọn mua tại VANKIMPHAT.COM?

• Hàng có sẵn với số lượng lớn trong kho: Đáp ứng nhu cầu cấp bách của các nhà máy, tránh thời gian chờ đợi nhập khẩu lâu.

• Tư vấn kỹ thuật chuyên sâu: Nhận diện đúng mã hàng dựa trên yêu cầu về mô-men (Nm), áp suất (bar) và kết nối van của khách hàng.

• Bảo hành chính hãng: Chế độ bảo hành minh bạch, lên đến 12-24 tháng tùy dòng sản phẩm.

8.3. Bảng giá tham khảo (Liên hệ để có giá tốt nhất)

Lưu ý: Giá Double Acting Pneumatic Actuator phụ thuộc rất nhiều vào kích thước (size) và mô-men. Giá dao động từ vài trăm ngàn cho size nhỏ đến hàng chục triệu cho size lớn.

Kết luận

Double Acting Pneumatic Actuator là giải pháp thông minh, hiệu quả và kinh tế cho hầu hết các bài toán tự động hóa van đóng mở tuần hoàn (On-Off). Việc hiểu rõ nguyên lý "khí vào mở – khí vào đóng" cũng như cách tính toán mô-men xoắn chính xác là chìa khóa để vận hành hệ thống bền bỉ, tiết kiệm năng lượng và tránh những sự cố ngừng máy đáng tiếc.
