Nguyên Lý Hoạt Động Của Van Bi Điều Khiển Điện AC220V & DC24V
Van bi điều khiển điện là một thiết bị công nghiệp quan trọng, được sử dụng rộng rãi trong các hệ thống đường ống để đóng/mở hoặc điều tiết dòng chảy lưu chất. Với hai phiên bản phổ biến là van bi điều khiển điện AC220V và DC24V, thiết bị này mang lại sự tiện lợi, độ chính xác cao và khả năng tự động hóa. Bài viết này sẽ giải thích chi tiết nguyên lý hoạt động của van bi điều khiển điện, giúp người dùng hiểu rõ hơn về cơ chế vận hành của nó.
1. Giới Thiệu Chung Về Van Bi Điều Khiển Điện

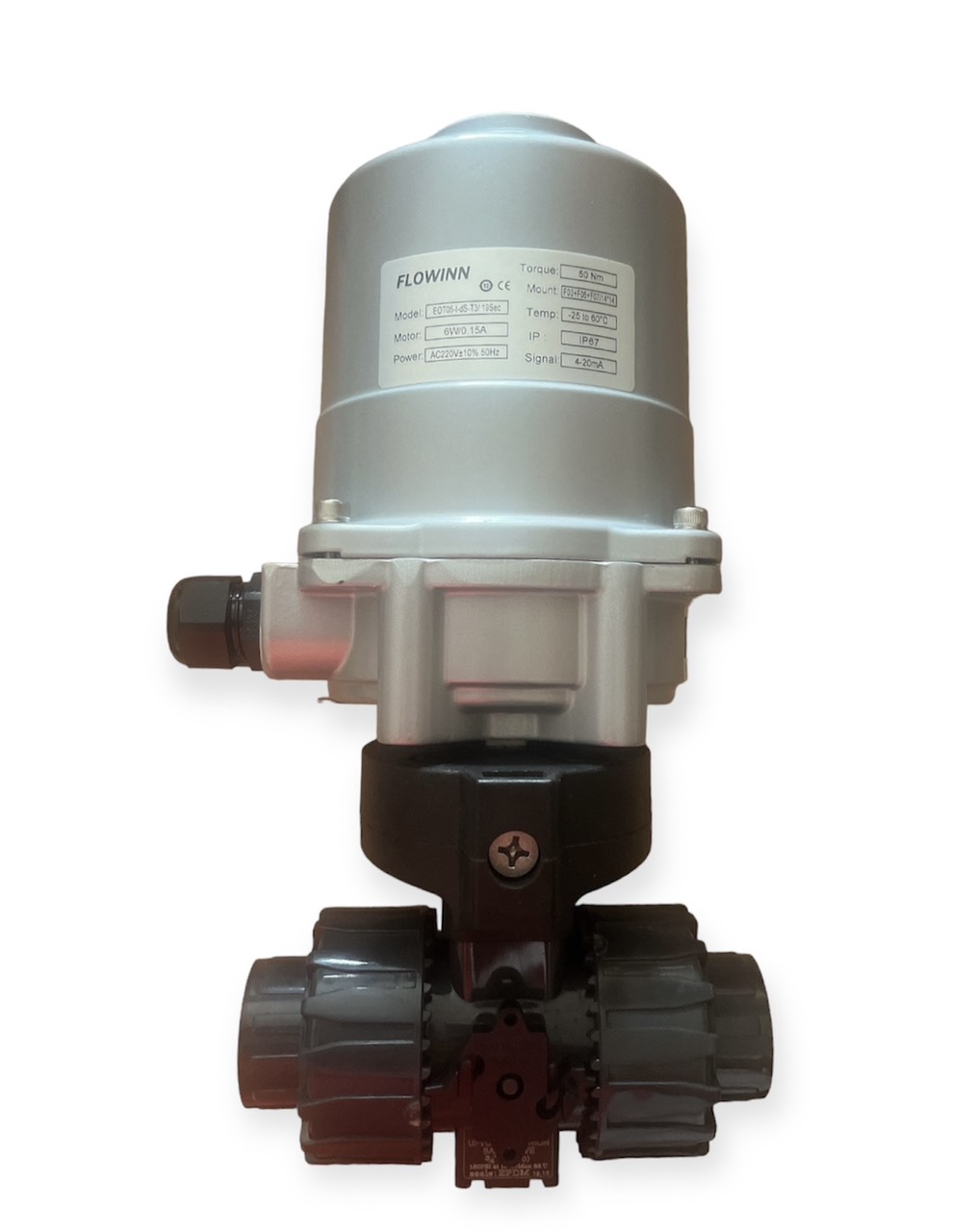

Van bi điều khiển điện (Electric Ball Valve) là loại van sử dụng động cơ điện để điều khiển quá trình đóng/mở thông qua tín hiệu điện. Van thường được lắp đặt trong các hệ thống nước, khí nén, hóa chất và dầu khí nhờ khả năng hoạt động ổn định, độ bền cao và dễ dàng tích hợp với hệ thống điều khiển tự động.
1.1. Cấu Tạo Của Van Bi Điều Khiển Điện
Van bi điều khiển điện bao gồm hai phần chính:
-
Phần cơ khí (van bi): Gồm thân van, trục van, bi van (quả cầu rỗng có lỗ xuyên tâm) và gioăng làm kín.
-
Phần điều khiển điện (bộ truyền động điện): Bao gồm động cơ điện, bộ giảm tốc, công tắc hành trình và bo mạch điều khiển.
1.2. Phân Loại Theo Điện Áp
Van bi điều khiển điện thường sử dụng hai loại điện áp:
-
AC220V: Phù hợp với hệ thống điện công nghiệp.
-
DC24V: Thường dùng trong hệ thống điều khiển PLC hoặc nơi yêu cầu an toàn điện áp thấp.
2. Nguyên Lý Hoạt Động Của Van Bi Điều Khiển Điện
Van bi điều khiển điện hoạt động dựa trên sự kết hợp giữa cơ chế đóng/mở bằng bi van và bộ truyền động điện. Dưới đây là quy trình hoạt động chi tiết:
2.1. Quá Trình Đóng/Mở Van
-
Nhận Tín Hiệu Điều Khiển:
-
Khi nhận tín hiệu điện (AC220V hoặc DC24V), động cơ điện trong bộ truyền động bắt đầu quay.
-
Tín hiệu có thể đến từ công tắc, bộ điều khiển trung tâm (PLC) hoặc hệ thống SCADA.
-
-
Truyền Chuyển Động Qua Hộp Giảm Tốc:
-
Động cơ điện quay với tốc độ cao, được giảm tốc thông qua hệ thống bánh răng để tăng mô-men xoắn.
-
Hộp giảm tốc giúp van đóng/mở một cách êm ái, tránh hiện tượng sốc thủy lực.
-
-
Chuyển Động Quay Thành Chuyển Động Thẳng (Nếu Cần):
-
Một số van sử dụng cơ cấu trục vít me bi để chuyển đổi chuyển động quay thành chuyển động thẳng, giúp điều khiển góc mở của bi van.
-
-
Điều Khiển Bi Van:
-
Trục van được kết nối với bi van (quả cầu có lỗ thông).
-
Khi trục van xoay 90° (từ 0° đến 90°), bi van sẽ xoay theo, thay đổi trạng thái từ đóng sang mở hoặc ngược lại.
-
-
Công Tắc Hành Trình Dừng Động Cơ:
-
Khi van đạt vị trí đóng/mở hoàn toàn, công tắc hành trình sẽ ngắt điện, dừng động cơ để tránh quá tải.
-
2.2. Chế Độ Điều Khiển
Van bi điều khiển điện có thể hoạt động ở hai chế độ:
-
ON/OFF (Đóng/Mở Hoàn Toàn): Van chỉ có hai trạng thái đóng hoặc mở 100%.
-
Modulating (Điều Tiết): Van có thể mở một phần theo tín hiệu analog (4-20mA hoặc 0-10V) để điều chỉnh lưu lượng.
3. Ưu Điểm Của Van Bi Điều Khiển Điện
-
Tự động hóa cao: Dễ dàng tích hợp với hệ thống điều khiển từ xa.
-
Độ bền cao: Vật liệu chế tạo như inox, nhựa, đồng giúp chống ăn mòn.
-
Tốc độ đóng/mở nhanh: Thời gian đóng/mở chỉ từ vài giây đến vài chục giây.
-
An toàn: Có thể trang bị tính năng fail-safe (tự động đóng/mở khi mất điện).
4. Ứng Dụng Của Van Bi Điều Khiển Điện
-
Hệ thống cấp thoát nước: Điều khiển dòng chảy trong nhà máy xử lý nước.
-
Công nghiệp hóa chất: Kiểm soát lưu lượng hóa chất trong đường ống.
-
Hệ thống HVAC: Điều tiết nước nóng/lạnh trong hệ thống sưởi, làm mát.
-
Nhà máy sản xuất: Tự động hóa quy trình sản xuất.
5. Lưu Ý Khi Lựa Chọn & Sử Dụng Van Bi Điều Khiển Điện
-
Chọn đúng điện áp (AC220V hoặc DC24V) phù hợp với hệ thống.
-
Kiểm tra áp suất và nhiệt độ làm việc để tránh hư hỏng.
-
Bảo trì định kỳ: Vệ sinh, kiểm tra độ kín của gioăng.
-
Lắp đặt đúng hướng dòng chảy để đảm bảo hiệu suất.
Kết Luận
Van bi điều khiển điện AC220V và DC24V là thiết bị lý tưởng cho các hệ thống công nghiệp hiện đại nhờ khả năng tự động hóa, độ bền và hiệu suất cao. Hiểu rõ nguyên lý hoạt động sẽ giúp người dùng vận hành và bảo trì van một cách hiệu quả, kéo dài tuổi thọ thiết bị. Nếu cần tư vấn thêm về van bi điều khiển điện, hãy liên hệ với các nhà cung cấp uy tín để được hỗ trợ tốt nhất.
