HƯỚNG DẪN TOÀN DIỆN VỀ BẪY HƠI PHAO: CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG VÀ ỨNG DỤNG TỐI ƯU TRONG CÔNG NGHIỆP

Trong các hệ thống nhiệt và đường ống hơi nước (steam system), việc quản lý và loại bỏ nước ngưng (condensate) là yếu tố cốt lõi quyết định đến hiệu suất vận hành, tiết kiệm năng lượng và an toàn thiết bị. Giữa hàng loạt các giải pháp trên thị trường, bẫy hơi phao (Float Steam Trap) nổi lên như một thiết bị tối ưu nhờ khả năng xả nước ngưng liên tục và lưu lượng lớn.

Bài viết này, Van Kim Phát (vankimphat.com) sẽ cung cấp cho bạn cái nhìn toàn diện từ cấu tạo, nguyên lý hoạt động đến các ứng dụng thực tế và cách lựa chọn bẫy hơi phao chính hãng, chất lượng cao.

1. Bẫy Hơi Phao Là Gì? Vì Sao Hệ Thống Hơi Cần Bẫy Hơi Phao?

Định nghĩa bẫy hơi phao

Bẫy hơi phao (hay còn gọi là bẫy hơi kiểu phao, bẫy hơi cơ học dạng phao) là một loại van tự động có chức năng tách và xả nước ngưng tụ cùng các khí không ngưng (như không khí) ra khỏi hệ thống đường ống dẫn hơi nước mà không làm thất thoát hơi nhiệt.

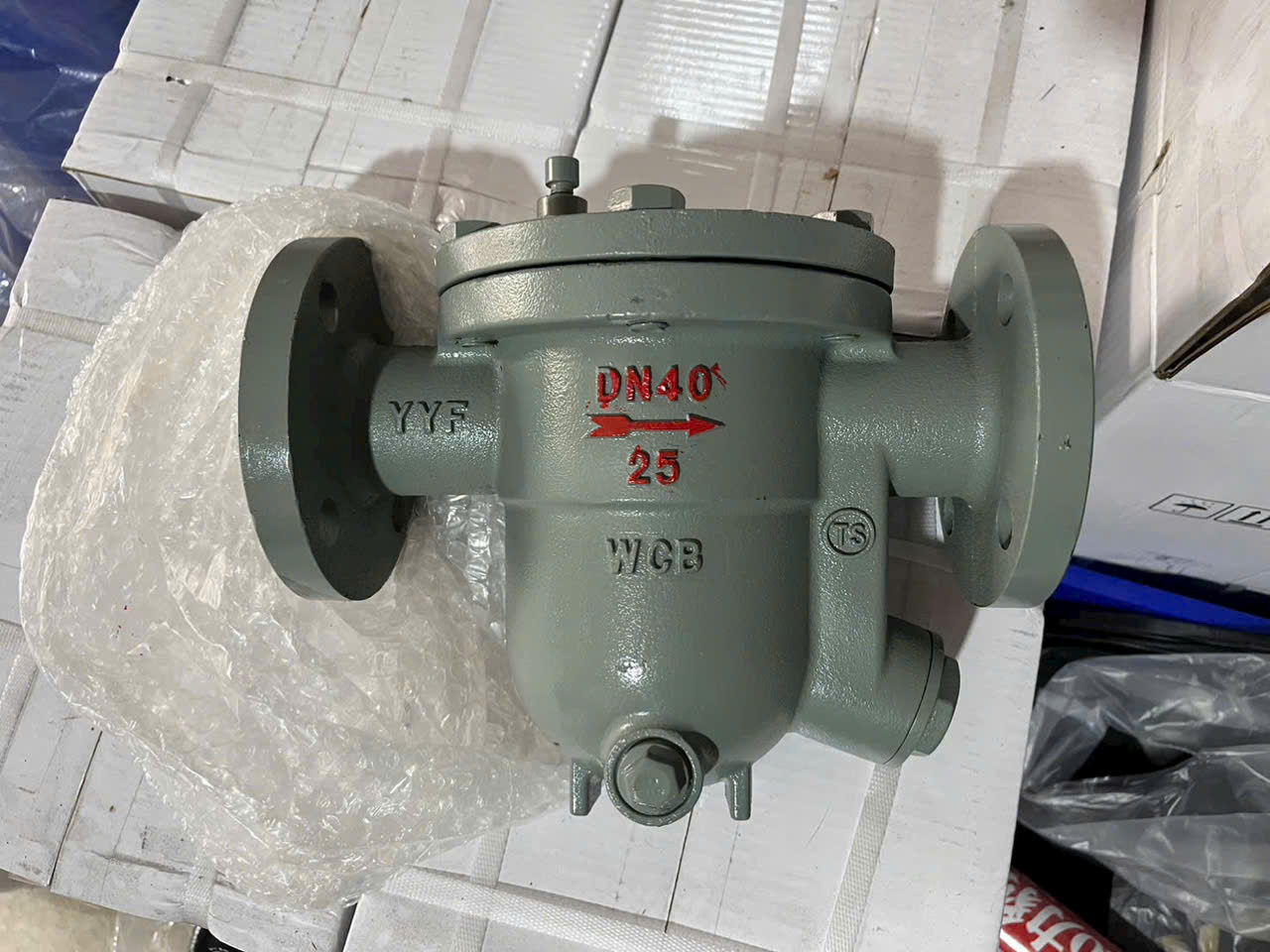

Van bẫy hơi phao thép wcb mặt bích pn16

Tầm quan trọng của bẫy hơi phao trong hệ thống nhiệt

Khi hơi nước di chuyển trong đường ống hoặc nhường nhiệt trong các thiết bị trao đổi nhiệt, nó sẽ mất năng lượng và ngưng tụ thành nước. Nếu không được loại bỏ kịp thời:

• Hiện tượng thủy kích (Water Hammer): Nước ngưng tụ tạo thành các "khối nước" di chuyển với tốc độ cao, va đập mạnh làm phá hủy đường ống, van và thiết bị.

• Giảm hiệu suất truyền nhiệt: Lớp nước ngưng bám trên bề mặt trao đổi nhiệt đóng vai trò như một lớp cách nhiệt, làm chậm quá trình gia nhiệt.

• Ăn mòn thiết bị: Nước ngưng kết hợp với các khí hòa tan như $CO_2$ tạo thành axit gây rỗ, mục đường ống.

Giải pháp từ vankimphat.com: Bẫy hơi phao chính là "người gác cổng" hoàn hảo, giúp hệ thống của bạn luôn khô ráo, tối ưu hóa lượng nhiệt năng và bảo vệ toàn bộ dây chuyền sản xuất.

2. Cấu Tạo Chi Tiết Của Bẫy Hơi Phao

Một chiếc bẫy hơi phao tiêu chuẩn được cấu thành từ các bộ phận cơ bản sau:

3. Nguyên Lý Hoạt Động Của Bẫy Hơi Phao

Bẫy hơi phao hoạt động dựa trên sự khác biệt về khối lượng riêng (tỷ trọng) giữa hơi nước và nước ngưng. Quy trình vận hành diễn ra theo các giai đoạn liên tục:

[Nước ngưng đi vào bẫy] ---> [Mực nước dâng lên] ---> [Bóng phao nổi lên]
---> [Kéo đòn bẩy mở van] ---> [Nước ngưng được xả ra liên tục]

Giai đoạn 1: Khởi động (Xả khí)

Khi hệ thống bắt đầu vận hành, không khí lạnh bên trong đường ống đẩy vào bẫy hơi. Lúc này, bộ xả khí tự động (Thermostatic Air Vent) đang ở trạng thái mở, cho phép không khí thoát ra ngoài nhanh chóng.

Giai đoạn 2: Xả nước ngưng

Nước ngưng tụ chảy vào thân bẫy, làm mực nước bên trong dâng lên. Vì bóng phao rỗng và nhẹ hơn nước, nó sẽ nổi lên theo mực nước. Thông qua cơ cấu đòn bẩy, bóng phao kéo đầu van rời khỏi ghế van (Orifice), mở đường cho nước ngưng xả ra ngoài đường ống hồi.

Giai đoạn 3: Đóng kín khi có hơi nước

Khi nước ngưng được xả hết, hơi nước nóng bắt đầu tràn vào bẫy. Nhiệt độ cao làm bộ xả khí tự động đóng lại ngay lập tức. Đồng thời, mực nước tụt xuống làm bóng phao hạ theo, kéo đầu van đóng chặt ghế van, ngăn không cho hơi nước thất thoát.

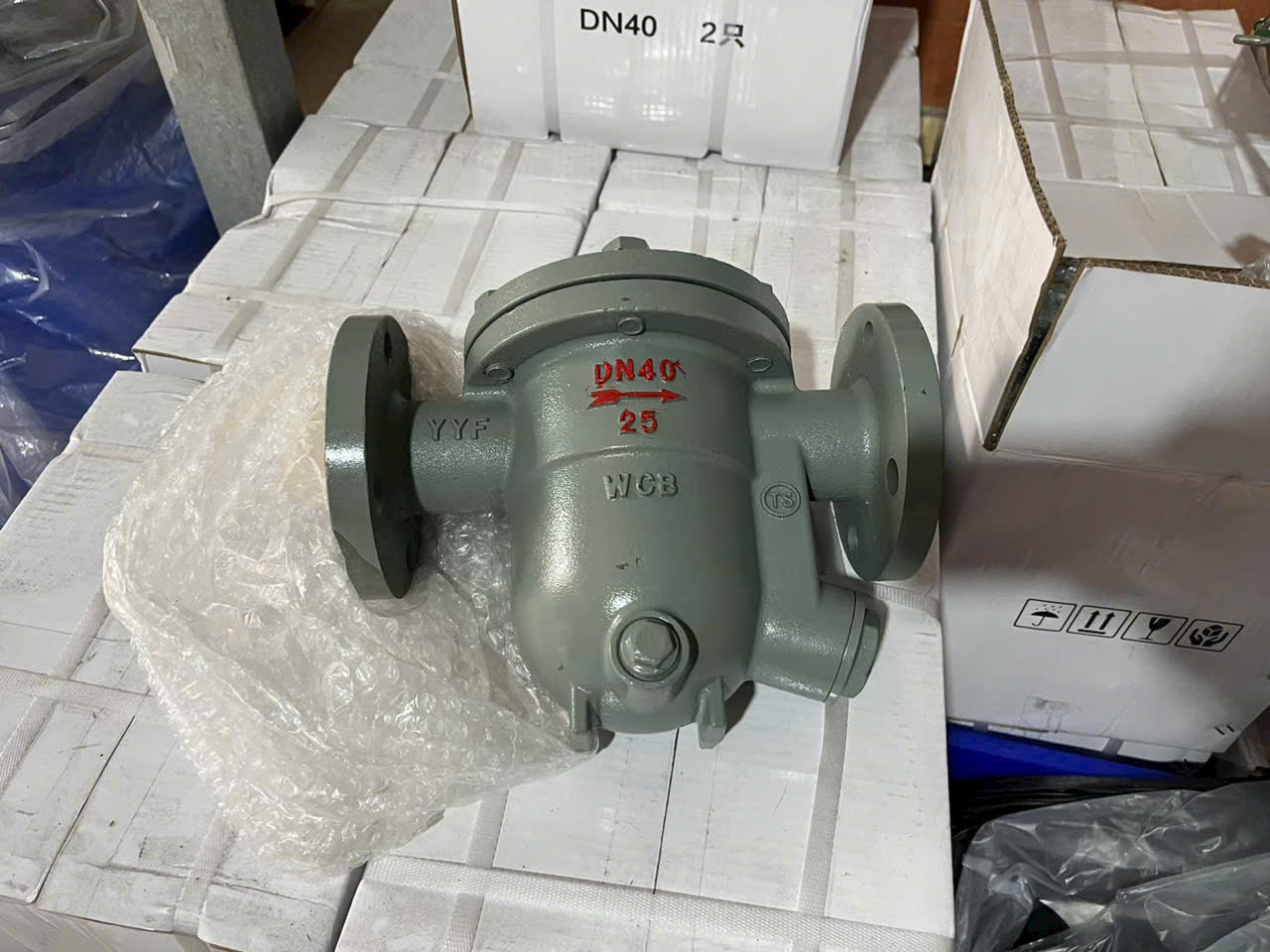

hình ảnh thực tế về bẫy hơi phao mặt bích pn16

4. Các Ứng Dụng Thực Tế Của Bẫy Hơi Phao Trong Công Nghiệp

Nhờ ưu điểm xả nước ngưng liên tục và không bị ảnh hưởng bởi sự dao động áp suất, bẫy hơi phao được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

4.1. Thiết bị trao đổi nhiệt (Heat Exchangers)

Trong các bộ trao đổi nhiệt dạng tấm hoặc dạng ống chùm, việc duy trì bề mặt truyền nhiệt không bị ngập nước là cực kỳ quan trọng. Bẫy hơi phao xả nước ngưng ngay khi chúng vừa hình thành, đảm bảo hiệu suất truyền nhiệt luôn đạt mức tối đa.

4.2. Bộ gia nhiệt khí (Air Heaters / Gia nhiệt giàn ống cánh)

Hệ thống sấy khô nông sản, thực phẩm, hoặc dệt may sử dụng các giàn ống cánh để gia nhiệt không khí. Bẫy hơi phao giúp lưu thông dòng hơi liên tục, tránh hiện tượng đọng nước gây lạnh cục bộ trên giàn sấy.

4.3. Nồi nấu hai vỏ (Jacketed Kettles)

Thường gặp trong ngành chế biến thực phẩm, dược phẩm, hóa chất. Nồi nấu cần lượng nhiệt ổn định và lớn để đun sôi nguyên liệu. Bẫy hơi phao đáp ứng xuất sắc yêu cầu xả lưu lượng nước ngưng lớn ở khu vực này.

4.4. Đường ống chính dẫn hơi (Main Steam Lines)

Mặc dù bẫy hơi đồng tiền thường được dùng cho đường ống chính, nhưng tại các điểm uốn cong, điểm cuối đường ống (End of line) nơi nước ngưng tụ tập trung nhiều, bẫy hơi phao là lựa chọn thay thế hoàn hảo để ngăn ngừa thủy kích.

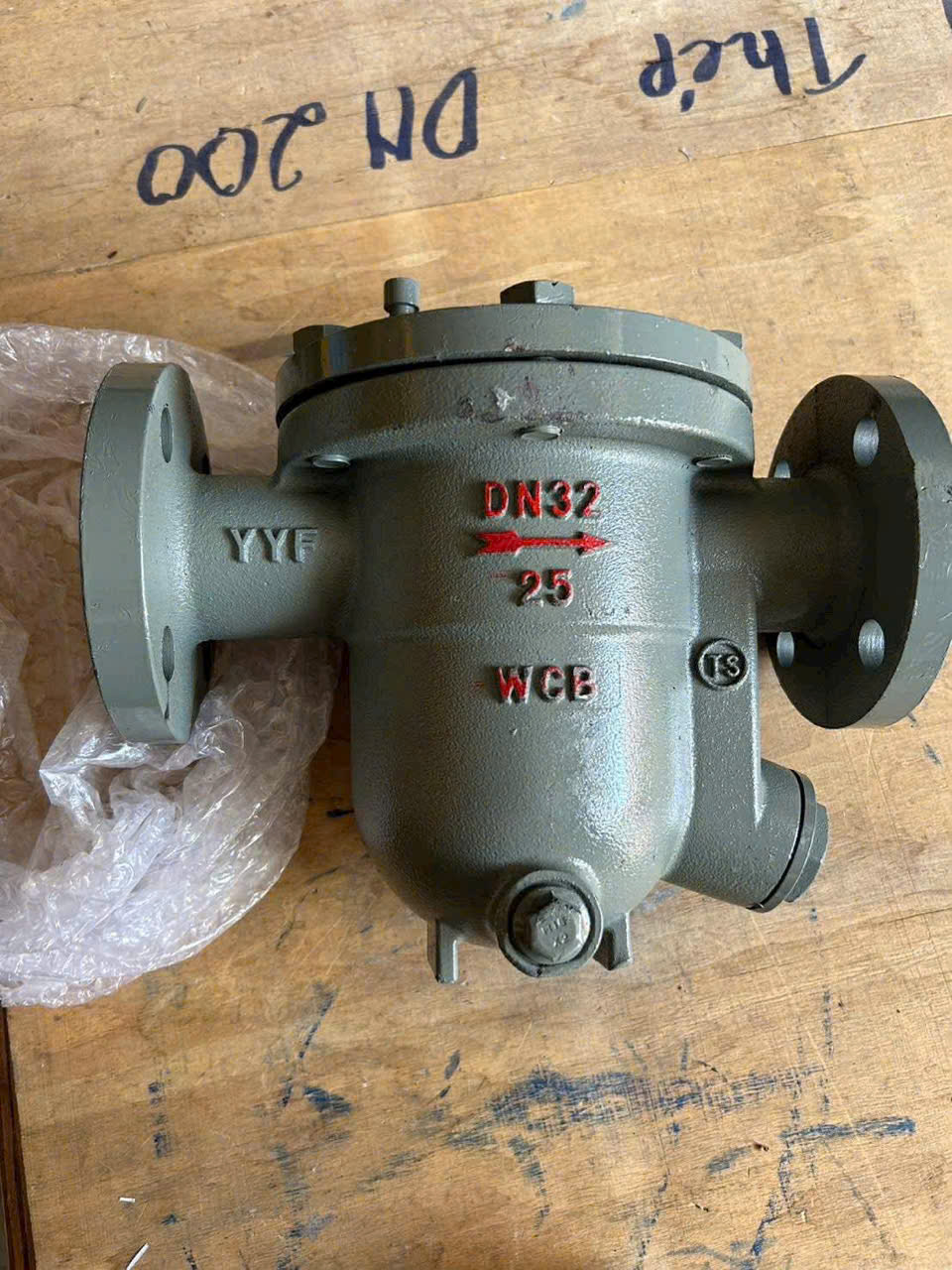

tìm hiểu bẫy hơi phao bầu lớn mặt bích

5. Ưu Điểm Và Nhược Điểm Của Bẫy Hơi Phao

Để giúp khách hàng tại vankimphat.com có cái nhìn khách quan, dưới đây là bảng so sánh ưu – nhược điểm của dòng thiết bị này:

Ưu điểm vượt trội

• Xả nước ngưng liên tục: Không có độ trễ, giúp thiết bị trao đổi nhiệt hoạt động ổn định nhất.

• Năng suất xả lớn: Tốt hơn nhiều so với bẫy hơi đồng tiền hay bẫy hơi gàu đảo có cùng kích cỡ.

• Không bị ảnh hưởng bởi áp suất: Hoạt động tốt ngay cả khi áp suất hệ thống thay đổi đột ngột hoặc ở áp suất thấp.

• Tích hợp xả khí: Loại bỏ hoàn toàn hiện tượng "kẹt khí" (Air binding) nhờ bộ xả khí nhiệt tĩnh bên trong.

Nhược điểm cần lưu ý

• Dễ bị đóng băng: Do luôn chứa một lượng nước nhất định bên trong thân bẫy, nếu lắp đặt ngoài trời ở vùng khí hậu lạnh giá, nước có thể đóng băng gây nứt vỡ (Cần bọc cách nhiệt).

• Nhạy cảm với thủy kích mạnh: Lực va đập quá lớn của nước có thể làm móp méo bóng phao bằng inox.

6. Hướng Dẫn Lắp Đặt Và Bảo Trì Bẫy Hơi Phao Đúng Kỹ Thuật

Lắp đặt đúng cách quyết định đến 80% tuổi thọ và hiệu quả của bẫy hơi. Kỹ sư tại Vạn Kim Phát khuyến nghị các bước sau:

Quy tắc lắp đặt chuẩn

1. Vị trí lắp đặt: Luôn lắp bẫy hơi phao thấp hơn vị trí thoát nước ngưng của thiết bị để nước tự chảy vào bẫy bằng trọng lực.

2. Hướng lắp đặt: Phải lắp theo đúng chiều mũi tên chỉ hướng dòng chảy trên thân bẫy. Thân bẫy phải thẳng đứng theo chiều trọng lực để bóng phao nâng hạ chính xác.

3. Lắp thêm các thiết bị phụ trợ:

   • Y lọc (Y-Strainer): Lắp phía trước bẫy để chặn rác, xỉ hàn làm kẹt van.

   • Van một chiều (Check Valve): Lắp phía sau bẫy nếu đường nước ngưng đi lên cao, tránh nước chảy ngược lại bẫy.

[Đường hơi] ---> [Thiết bị] ---> [Y Lọc] ---> [Bẫy Hơi Phao] ---> [Van 1 Chiều] ---> [Thu hồi]

Dấu hiệu bẫy hơi phao bị hỏng và cách xử lý

• Bẫy xả ra toàn hơi (Xả thẳng): Có thể do ghế van bị mòn, rác kẹt ở đầu van hoặc bóng phao bị thủng chìm xuống đáy. -> Cách xử lý: Mở ra vệ sinh hoặc thay thế bộ kit bên trong.

• Bẫy không xả nước (Hệ thống bị lạnh): Bộ xả khí bị hỏng gây kẹt khí, hoặc áp suất hệ thống vượt quá áp suất thiết kế của bẫy ($\Delta P$ tối đa). -> Cách xử lý: Kiểm tra lại thông số áp suất hệ thống.

7. Mua Bẫy Hơi Phao Uy Tín, Chất Lượng Tại Vankimphat.com

Khi tìm kiếm giải pháp bẫy hơi phao cho nhà máy, việc lựa chọn một đơn vị cung cấp uy tín là điều tiên quyết. Công ty TNHH Vạn Kim Phát tự hào là đối tác tin cậy chuyên cung cấp các dòng van công nghiệp và thiết bị đường ống chính hãng.

Tại sao nên chọn vankimphat.com?

• Sản phẩm đa dạng: Chúng tôi phân phối bẫy hơi phao từ các thương hiệu nổi tiếng toàn cầu như Yoshitake (Nhật Bản), Spirax Sarco (Anh), Tung Lung (Đài Loan), Yone (Hàn Quốc)... với đầy đủ kết nối ren, mặt bích.

• Chất lượng kiểm định khắt khe: 100% sản phẩm có đầy đủ chứng chỉ CO, CQ, bảo hành chính hãng từ 12 - 24 tháng.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư tại Vạn Kim Phát không chỉ bán sản phẩm, chúng tôi khảo sát và đưa ra giải pháp tối ưu nhất cho hệ thống hơi của bạn nhằm tiết kiệm chi phí vận hành.

• Giá cả cạnh tranh & Giao hàng nhanh: Hàng luôn có sẵn số lượng lớn tại kho, đáp ứng tiến độ thi công của mọi dự án.

8. Kết Luận

Bẫy hơi phao là một mắt xích không thể thiếu để nâng cao hiệu suất và bảo vệ an toàn cho hệ thống hơi nước công nghiệp. Việc hiểu rõ cấu tạo, nguyên lý và ứng dụng của thiết bị này sẽ giúp các kỹ sư vận hành nhà máy một cách trơn tru, tiết kiệm hàng trăm triệu đồng chi phí chất đốt mỗi năm.

Nếu bạn đang có nhu cầu tư vấn, báo giá hoặc tìm hiểu thêm về các dòng bẫy hơi phao phù hợp cho nhà máy của mình, hãy truy cập ngay website vankimphat.com hoặc liên hệ với hotline của chúng tôi để nhận được sự hỗ trợ nhanh chóng và chuyên nghiệp nhất!
