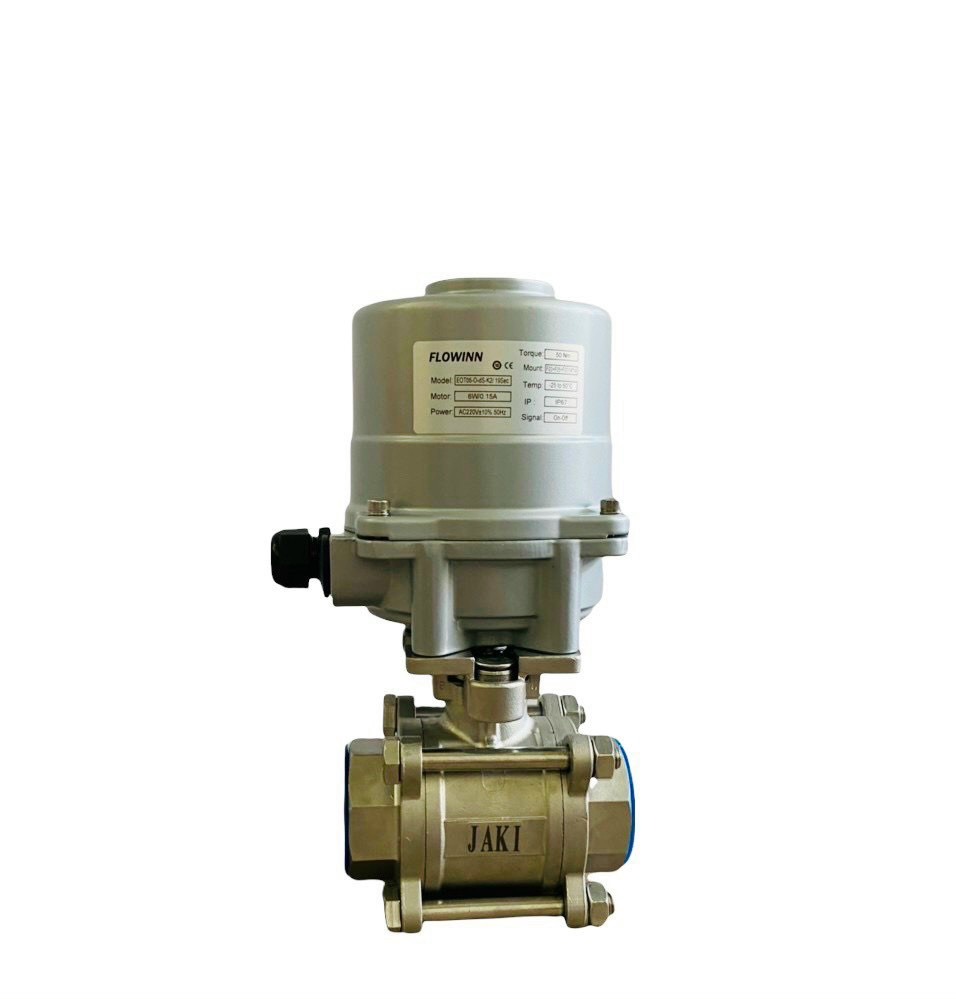

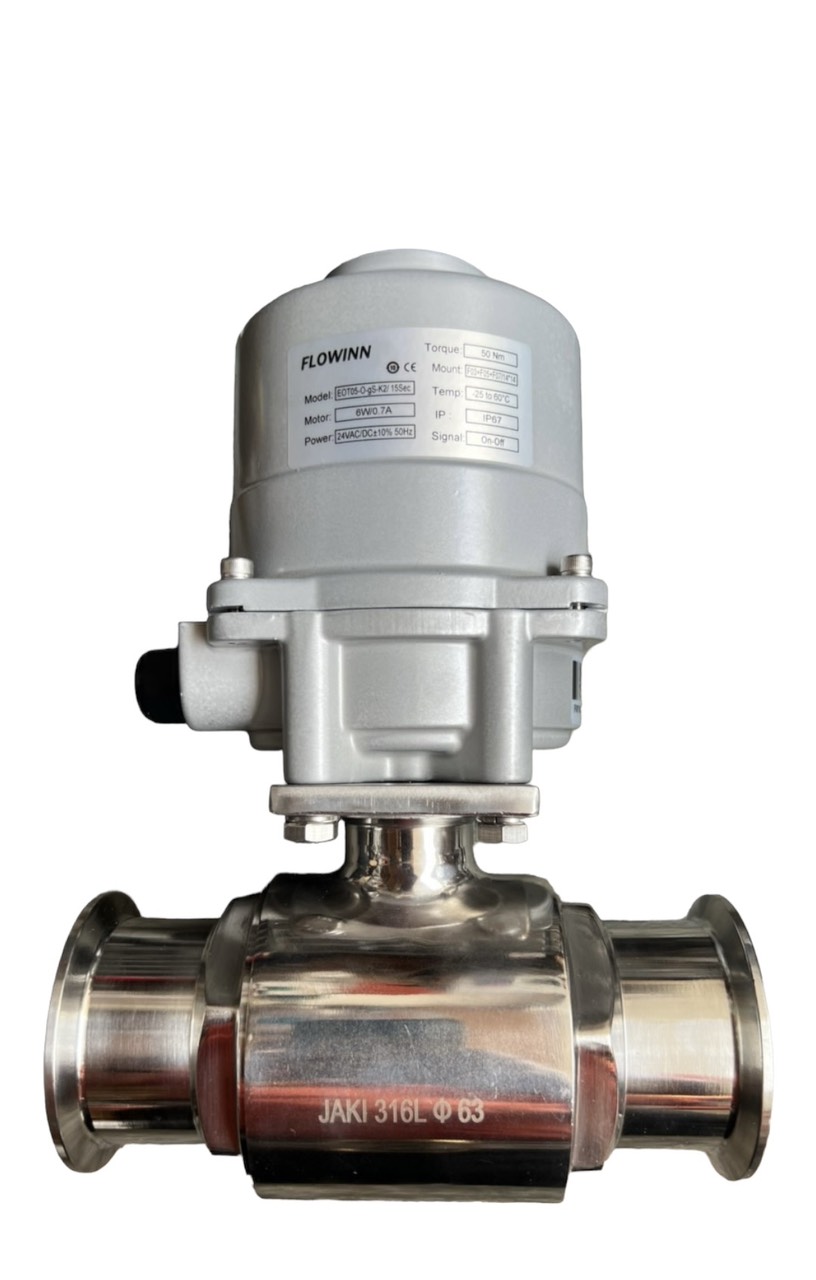

Giới thiệu chung về van bi 3PC đóng mở điện AC220V là gì?

Van bi 3PC đóng mở điện AC220v là dòng van bi có thân làm từ chất liệu inox. Đây là sự kết hợp hoàn hảo giữa van bi inox 3 mảnh và bộ điều khiển điện.

Dòng van bi 3 thân có thiết kế 3 mảnh thân được liên kết với nhau bằng các bulong và đai ốc. Khi kết hợp với bộ điều khiển điện, quá trình làm việc sẽ hoàn toàn phụ thuộc vào nguồn điện áp DC 24V hoặc AC 220V van nhận tín hiệu 4-20mA để làm việc.

Van bi 3PC có các kích thước tương đối vừa và nhỏ, chúng chỉ từ DN15 – DN50. Bên trong thân van có sử dụng các gioăng cao su PTFE để tang thêm độ kín khít cho hệ thống làm việc.

Van điều khiển điện 3 thân inox có thể lắp đặt được cho nhiều môi trường làm việc khác nhau. Khi làm việc, thân van mang đầy đủ đặc tính đặc trưng của sản phẩm. Kết hợp với bộ điều khiển điện khi làm việc giúp cho van có thể đóng mở từ xa hay các vị trí nguy hiểm.

Thông số kỹ thuật van bi 3PC đóng mở điện AC220V

– Kích thước: DN15 – DN50

– Chất liệu: Inox 304, inox 316, Inox 201

– Kiểu kết nối: 2 đầu nối ren, tiêu chuẩn NPT, BSP

– Nhiệt độ làm việc: < 220 C

– Hình dáng: 3 thân, 3 mảnh, 2 ngã

– Điện áp: DC 24V, AC 220V

– Áp lực làm việc: PN10, PN16

– Môi trường: nước, dầu, khí, hóa chất

– Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc.

Đặc điểm của van bi 3PC đóng mở điện AC220V

Van bi 3 mảnh điện là dòng van bi có thân van mang chất liệu inox
Van bi 3 mảnh chỉ có kiểu kết nối ren, và size lớn nhất là DN50
Phần gioăng van bên trong làm từ gioăng teflon chịu nhiệt chịu bền tốt.
Môi trường làm việc của van bi 3PC điều khiển điện đa dạng, làm việc được ở các vị trí xa trung tâm điều khiển
Vỏ bộ điều khiển điện là nhôm mang tiêu chuẩn IP67 chống thấm nước.

Cấu tạo của van bi 3PC đóng mở điện AC220V

van bi 3PC đóng mở điện AC220V là dòng van bi có cấu tạo hai phần gồm van bi 3 PC và bộ điều khiển. Chính vì vậy, cấu tạo của dòng van bi điều khiển điện này cũng chính là cấu tạo của van bi 3 mảnh và cấu tạo bộ điện. Để hiểu rõ về sự liên kết này, chúng ta hãy đi cấu tạo từng phần như sau:

Cấu tạo của van bi 3PC
Van bi 3 mảnh có hình dáng thân van là 3 mảnh được liên kết với nhau. So với các dòng van bi 1 mảnh hay hai mảnh, thì các chi tiết trong van cũng không có phần sai lệch lắm.

– Thân van: Làm từ chất liệu inox, có thiết kế 3 mảnh liên kết với nhau. Thân có thể tháo rời để vệ sinh van, và có thể lắp đặt được đa dạng môi trường làm việc.

– Bi van: là quả cầu tròn có đục 1 lỗ tròn xuyên tâm, mang chất liệu inox. Bi van được sử dụng để đóng mở và điều tiết dòng chảy trong hệ thống làm việc.

– Trục van: Là cầu nối giữa bộ điều khiển và bi van, Trục van tiếp nhận thông tin từ bộ điều khiển truyền tới để điều khiển bi van theo ý muốn người sử dụng

– Gioăng làm kín: Được đúc từ gioăng teflon, chống chịu ăn mòn và nhiệt độ tốt. Tăng cường độ kín khít cho hệ thống, và giữ tuổi thọ cho quả cầu bi làm việc hiệu quả.

– Bộ điều khiển: sử dụng bộ điều khiển điện để làm việc.

Cấu tạo của bộ điều khiển điện


Đối với những bộ điều khiển điện, nhìn sơ qua thì cấu tạo của chúng trông khá phức tạp. Tuy nhiên, chúng cũng chỉ có một số chi tiết cụ thể như: bảng mạch, công tắc hành trình, moment trục quay.

Bảng mạch điện: được đánh số từ 2 – 10, mỗi một số sẽ có một tính năng riêng. Phần bảng mạch điên sẽ được liên kết trực tiếp với công tắc hành trình. Và có hai dây điện để kết nối với nguồn điện bên ngoài.
Công tắc hành trình: Là nơi quan trọng của bộ điện, như một khóa được cài đặt sẵn. Tại vị trí này, khi moment trục quay đến vị trí đã cài đặt sẵn, chúng sẽ tự động ngừng lại
Monent trục được gắn các bánh răng làm việc, và một đầu được liên kết với công tắc giám sát.
Công tắc giám sát sẽ hiển thị vị trí quá trình mà van đang đóng mở tại thời điểm hiện tại

Cách lắp đặt van bi 3PC đóng mở điện AC220V vào hệ thống làm việc.

Đối với những khách hàng chưa sử dụng các dòng van điều khiển điện sẽ rất khó khăn khi đấu nối bảng mạch điện. Để giúp người sử dụng có thể lắp đặt nguồn điện từ hệ thống đến thiết bị một cách chính xác. Chúng tôi muốn chia sẻ sơ đồ lắp đặt nguồn điện vào bộ điều khiển điện như sau:

Cách đấu nối bộ điện ON/OFF
Trên mỗi bộ điều khiển điện, các nhà sản xuất đã đưa ra một sơ đồ bảng mạch hoàn chỉnh nhằm phục vụ cho việc sử dụng sản phẩm. Dựa vào một bảng mạch điện được đánh số từ 2 – 10.

Dây 2 chính là dòng dây mát, được sử dụng để nối trực tiếp và cố định. Ở nguồn điện 2 pha, chúng ta sẽ sử dụng hai dây nóng và mát.

Các dây nóng tương tự được ghép nối ở các vị trí như dây 3, dây 4. Khi chúng ta nối dây nóng vào ô 3, van bướm điều khiển điện sẽ được mở ra. Khi dây nóng ở vị trí số 4 thì van sẽ được đóng lại.

Cách đấu nối bộ điện tuyến tính
Đối với bộ điều khiển điện tuyến tính, khi lắp nối chúng có sự khác biệt hơn một chút. Bởi dòng điều khiển tuyến tính có thể đóng mở theo góc bất kì.

Dây nguồn vào là dây 1 và 2, dây nhận tín hiệu trong đó dây 3  và 4

Cách lắp đặt van bi 3PC đóng mở điện AC220V vào hệ thống

– Bước 1: Xác định vị trí lắp đặt của van bi trong hệ thống làm việc

– Bước 2: Chuẩn bị đầy đủ các thiết bị lắp đặt hệ thống như cờ lê, tua vít, máy cắt ống, keo dán

– Bước 3: Kiểm tra lại van bi để xác định chất lượng làm việc của van khi dùng trong hệ thống.

– Bước 4: Sử dụng băng tan để quấn quanh các đầu ống kết nối, sau đó tiến hành lắp đặt van bi vào hệ thống làm việc.

– Bước 5: Xiết chặt van bi vào hệ thống và tiến hành đóng mở van bi 3 mảnh inox điều khiển điện lại một lần cuối.

 Ưu điểm và ứng dụng của van bi 3PC đóng mở điện AC220V

Là dòng van điều khiển có thân van mang chất liệu inox. Nên khi làm việc trong hệ thống, chúng mang theo rất nhiều ưu điểm nổi bật. Cụ thể dưới đây là một số ưu điểm và ứng dụng của van bi 3 mảnh điều khiển điện.

Ưu điểm của van bi điều khiển điện 3 thân
Van bi có thiết kế đóng mở nhanh gọn, thời gian làm việc chỉ mất từ 5 – 15 giây
Lắp đặt van được nhiều hệ thống làm việc khác nhau, từ các hệ thống nước sạch, nước thải, đến hóa chất ăn mòn
Sử dụng bộ điều khiển điện giúp tiết kiệm được chi phí nhân công làm việc. Và cũng đóng mở được ở các vị trí xa trung tâm điều khiển
Thân van có thiết kế 3 thân có thể dễ dàng tháo rời, thay thế và sửa chữa một cách dễ dàng
Lực ma sát của van bi rất thấp, khối lượng và kích thước nhỏ gọn. Khi lắp đặt sẽ chiếm ít không gian làm việc trong hệ thống.
Giá thành sử dụng cũng tương đối phù hợp với quý khách hàng.

Ứng dụng của van bi điều khiển điện 3 thân
Dòng van bi inox điều khiển điện có thể dễ dàng lắp đặt được trong một số hệ thống làm việc đa dạng như sau:
Lắp đặt van bi điều khiển điện 3 mảnh inox cho các hệ thống cấp thoát nước thông thường của các nhà máy.
Sử dụng cho các hệ thống hóa chất, axit ăn mòn, muối biển, hệ thống hơi nóng, khí nén, áp suất, hơi nước
Sử dụng cho các ngành công nghiệp luyện kim, lọc hóa dầu, dẫn truyền dầu thô, dầu hỏa,..
Lắp đặt van bi 3 mảnh cho các hệ thống sản xuất thực phẩm, dược phẩm, mỹ phẩm,…


Địa chỉ cung cấp van bi 3PC đóng mở điện AC220V giá tốt

Công ty TNHH van công nghiệp KIM PHÁT là đơn vị chuyên cung cấp các dòng thiết bị. Các dòng van công nghiệp được nhập khẩu trực tiếp từ nhiều quốc gia khác nhau.

Chúng tôi nhập khẩu và phân phối các loại van công nghiệp tự động hóa như, Van điện từ, van bi đóng mở bằng khí nén, van bướm điều khiển khí nén, van cầu hơi khí nén, Van bi điện, van bướm điện, van cầu hơi điều khiển bằng điện, van cầu hơi, van an toàn, van giảm áp, van góc khí nén, bẫy hơi, van phòng cháy chữa cháy,

Tại kho hàng, với hơn 3000 mặt hàng đa dạng kích thước và thông số làm việc. Có một số hãng tiêu biểu như: Van cổng, van bi, van cầu, van bướm, van điều khiển. Hay là các dòng phụ kiện, ống nối được nhập khẩu trực tiếp,…
Khi mua hàng, quý khách hàng sẽ nhận được một số ưu đãi cụ thể như:

Đảm bảo giao hàng đúng thời hạn và giữ liên lạc với khách hàng bất cứ lúc nào.
Hỗ trợ hướng dẫn người sử dụng đặt hàng và bảo dưỡng sử dụng hàng hóa
Thời gian bảo hành của các sản phẩm là 12 tháng kể từ khi xuất xưởng.
Trong quá trình sử dụng sản phẩm, nhà máy sẽ cung cấp các ký thuật viên đi kiểm tra, thăm dò ý kiến người sử dụng.
Để phản hồi nhanh nhất các khiếu nại của người dùng về vấn đề chất lượng sản phẩm, nhân viên dịch vụ sau bán hàng tức tốc đến hiện trường trong vòng 24-36h
