1. Giới thiệu chung về Van bi 3PC Inox 304 nối hàn
Van bi 3PC Inox 304 nối hàn là một thiết bị công nghiệp quan trọng, được sử dụng để đóng/mở và kiểm soát dòng chảy của lưu chất trong đường ống. Với thiết kế 3 mảnh (3-piece) cùng chất liệu Inox 304 cao cấp và kết nối hàn chắc chắn, đây là giải pháp tối ưu cho các hệ thống yêu cầu độ bền, khả năng chịu áp lực và độ kín khít cao .

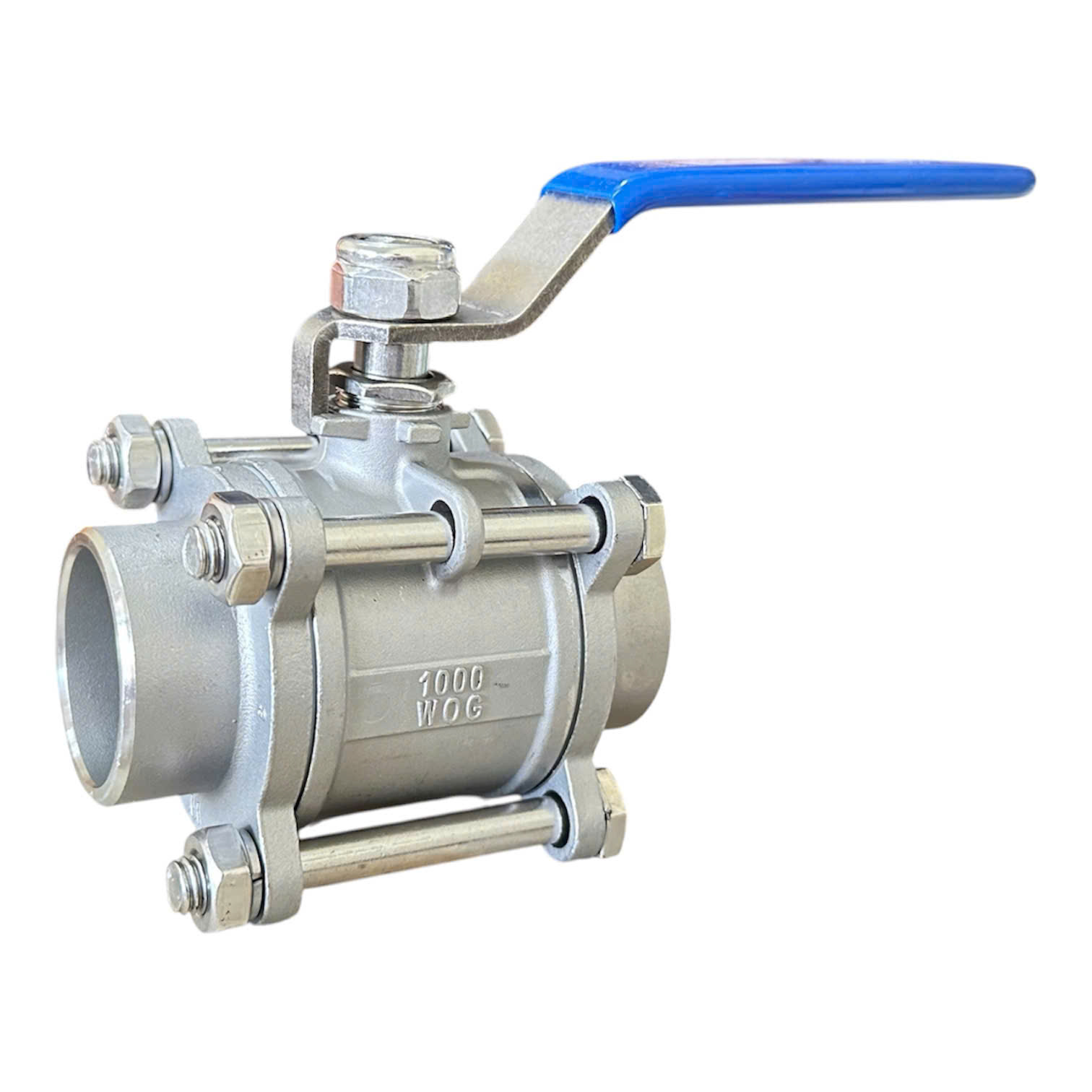

Van bi 3 thân inox 304 nối hàn tay gạt
1.1. Van bi 3PC Inox 304 nối hàn là gì?
Đây là dòng van bi có thân được cấu tạo từ ba mảnh riêng biệt (hai đầu nối hàn và thân giữa) ghép lại với nhau bằng bulông và đai ốc . Toàn bộ thân van được chế tạo từ Inox 304, một loại thép không gỉ có khả năng chống ăn mòn và oxy hóa vượt trội. Điểm đặc biệt của dòng van này nằm ở kiểu kết nối hàn, thường là hàn lồng (Socket Weld - SW) hoặc hàn đối đầu (Butt Weld - BW), giúp tạo ra mối nối vĩnh viễn, kín tuyệt đối và chịu được áp suất cực cao .
1.2. Vai trò và vị trí trong hệ thống đường ống
Van bi 3PC Inox 304 nối hàn đóng vai trò là "cánh cổng" điều khiển dòng chảy. Nó được lắp đặt cố định trên các tuyến ống để:
-
Đóng/Mở: Cho phép hoặc ngăn chặn dòng lưu chất (nước, khí nén, hơi, hóa chất...) đi qua .
-
Điều tiết: Trong một số ứng dụng kết hợp với bộ định vị, van có thể điều chỉnh lưu lượng dòng chảy .
-
Đảm bảo an toàn: Ngắt dòng chảy một cách nhanh chóng trong các tình huống khẩn cấp hoặc bảo trì hệ thống .
2. Cấu tạo chi tiết của Van bi 3PC Inox 304 nối hàn
Hiểu rõ cấu tạo là chìa khóa để đánh giá chất lượng và khả năng ứng dụng của van. Dòng van này có thiết kế tinh vi với các bộ phận chính sau :
| Bộ phận | Vật liệu | Chức năng chính |
|---|---|---|
| Thân van (Body) | Inox 304 (CF8) | Cấu trúc 3 mảnh ghép bằng bulông, chịu áp lực và bảo vệ các chi tiết bên trong. |
| Bi van (Ball) | Inox 304 | Bộ phận xoay 90° để đóng/mở dòng chảy; thường có dạng "full port" (thông suốt). |
| Trục van (Stem) | Inox 304 | Kết nối bi van với tay gạt hoặc bộ truyền động, truyền lực xoay. |
| Gioăng làm kín (Seat) | PTFE / Teflon | Tạo độ kín khít giữa bi van và thân van, ngăn rò rỉ lưu chất. |
| Đế gá lắp (ISO 5211) | Inox 304 | Tiêu chuẩn gá lắp cho phép lắp đặt bộ điều khiển khí nén hoặc điện mà không cần gia công thêm . |
2.1. Giải mã "3PC" (3-Piece - 3 mảnh)
Thuật ngữ "3PC" không chỉ là một tên gọi mà còn là một lợi thế thiết kế vượt trội. Van bi 3 thân được cấu tạo từ 3 phần riêng biệt: thân trung tâm chứa bi và hai đầu nối . Thiết kế này mang đến lợi ích lớn nhất: bảo trì, thay thế gioăng và làm sạch van dễ dàng mà không cần tháo toàn bộ van ra khỏi đường ống, tiết kiệm thời gian và chi phí .
2.2. Inox 304: Chất liệu vàng trong công nghiệp
Inox 304 (tương đương CF8 theo tiêu chuẩn ASTM) là vật liệu phổ biến nhất cho van công nghiệp. Ưu điểm của nó bao gồm:
-
Khả năng chống ăn mòn cao: Chống lại tác động của nhiều loại hóa chất, nước, không khí ẩm .
-
Độ bền cơ học tốt: Chịu được va đập và rung động trong môi trường công nghiệp .
-
Dễ dàng gia công: Cho phép sản xuất các chi tiết van với độ chính xác cao .
2.3. Kiểu kết nối hàn: Socket Weld và Butt Weld
Điểm đặc trưng của dòng van này là kiểu kết nối hàn thay vì ren hay bích. Có hai loại phổ biến:
-
Nối hàn lồng (Socket Weld - SW): Đầu van được gia công lỗ khoét, ống được đút vào bên trong và hàn vòng quanh . Kiểu này thường dùng cho hệ thống ống có kích thước nhỏ (DN15 - DN100) và yêu cầu chịu áp suất cực cao .
-
Nối hàn đối đầu (Butt Weld - BW): Đầu van và đầu ống có kích thước bằng nhau, được hàn giáp mối trực tiếp . Kiểu này tạo mối nối chắc chắn, thường dùng cho ống có kích thước lớn và yêu cầu độ bền cao.
3. Thông số kỹ thuật tiêu chuẩn
Dựa trên các tài liệu kỹ thuật từ nhà sản xuất và phân phối, van bi 3PC Inox 304 nối hàn có các thông số kỹ thuật phổ biến sau :
| Thông số | Chi tiết |
|---|---|
| Kích thước | DN15 - DN100 (1/2" - 4") |
| Vật liệu thân | Inox 304 (CF8) |
| Vật liệu bi | Inox 304 |
| Vật liệu gioăng | PTFE, R-PTFE, PPL |
| Kiểu kết nối | Hàn lồng (Socket Weld) / Hàn đối đầu (Butt Weld) |
| Áp suất làm việc | PN16 - PN64 (1000 PSI ~ 63 Bar) |
| Nhiệt độ làm việc | -20°C đến 180°C (có thể lên 230°C tùy gioăng) |
| Tiêu chuẩn áp dụng | ASME B16.34, API 608, ASME B16.11, ISO 5211 |
4. Nguyên lý hoạt động đơn giản nhưng hiệu quả
Van bi hoạt động dựa trên nguyên lý rất đơn giản: xoay bi van 90 độ. Cụ thể:
-
Trên thân van hoặc bộ truyền động (tay gạt, khí nén, điện) có bộ phận điều khiển .
-
Khi tác động lực để xoay 90°, trục van sẽ truyền chuyển động này tới bi van .
-
Lỗ thông trên bi van sẽ:
-
Trùng với trục ống khi van ở vị trí mở, cho phép lưu chất đi qua .
-
Vuông góc với trục ống khi van ở vị trí đóng, chặn dòng chảy hoàn toàn .
-
Với cơ chế đóng mở nhanh (chỉ cần 1/4 vòng), van bi phù hợp cho các ứng dụng yêu cầu thao tác nhanh và chính xác .
5. Ưu điểm vượt trội và nhược điểm cần cân nhắc
5.1. Ưu điểm nổi bật
-
Độ bền và chống ăn mòn: Inox 304 đảm bảo tuổi thọ cao trong môi trường khắc nghiệt .
-
Dễ dàng bảo trì: Thiết kế 3 mảnh cho phép bảo dưỡng, thay gioăng mà không cần tháo toàn bộ van khỏi hệ thống .
-
Chịu áp lực và nhiệt độ cao: Kiểu kết nối hàn tạo ra liên kết bền vững, chịu được áp suất làm việc lên tới PN64 (khoảng 64 Bar) và nhiệt độ trên 200°C .
-
Độ kín tuyệt đối: Gioăng PTFE và cơ chế siết chặt của 3 mảnh đảm bảo độ kín, chống rò rỉ .
-
Đa dạng kiểu vận hành: Có thể sử dụng tay gạt, hoặc dễ dàng lắp bộ truyền động khí nén/điện nhờ tiêu chuẩn ISO 5211 để tự động hóa .
-
Full Port (Cửa thông suốt): Hầu hết các dòng van 3PC nối hàn đều có cửa thông suốt, giảm tối thiểu tổn thất áp suất cho hệ thống .
5.2. Một số hạn chế
-
Chi phí lắp đặt: Yêu cầu kỹ thuật hàn chuyên dụng, mất thời gian và chi phí thi công cao hơn so với kết nối ren hoặc bích.
-
Khó thay thế: Khi đã hàn vào đường ống, việc tháo dỡ van để thay thế hoàn toàn là rất khó khăn và tốn kém, thường phải cắt đường ống.
-
Giá thành: Nhìn chung, van 3PC Inox 304 nối hàn có giá thành cao hơn so với van ren thông thường do chất liệu và thiết kế cao cấp .
6. Ứng dụng thực tế trong các ngành công nghiệp
Với những ưu điểm vượt trội, van bi 3PC Inox 304 nối hàn được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp đòi hỏi khắt khe :
-
Hệ thống khí nén: Sử dụng cho các đường ống dẫn khí nén trong nhà máy, xí nghiệp .
-
Công nghiệp hóa chất và xử lý nước: Dùng cho các đường ống dẫn hóa chất, nước sạch, nước thải nhờ khả năng chống ăn mòn tốt .
-
Ngành Dầu khí và Năng lượng: Sử dụng trong các hệ thống dẫn dầu, gas, hơi nóng với áp suất và nhiệt độ cao .
-
Thực phẩm, Đồ uống và Dược phẩm: Nhờ bề mặt inox bóng, dễ vệ sinh, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm .
7. Van bi 3PC Inox 304 nối hàn tại VANKIMPHAT.COM
Tại VANKIMPHAT.COM, chúng tôi tự hào là một trong những đơn vị phân phối hàng đầu các dòng van công nghiệp chất lượng cao, trong đó có Van bi 3PC Inox 304 nối hàn.
-
Sản phẩm đa dạng: Cung cấp đầy đủ các kích thước từ DN15 đến DN300 và nhiều kiểu kết nối hàn khác nhau (hàn lồng, hàn đối đầu) .
-
Chất lượng đảm bảo: Sản phẩm được nhập khẩu chính hãng, đạt tiêu chuẩn quốc tế ISO, DIN, JIS, ANSI, đi kèm với đầy đủ chứng từ CO, CQ .
-
Tư vấn chuyên sâu: Đội ngũ kỹ thuật viên giàu kinh nghiệm sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp nhất với hệ thống của bạn.
-
Bảo hành uy tín: Chế độ bảo hành lên đến 12 tháng, cùng chính sách hậu mãi và hỗ trợ kỹ thuật tận tâm .
-
Giá cả cạnh tranh: Cam kết mang đến mức giá tốt nhất thị trường với chất lượng sản phẩm hàng đầu.
Liên hệ ngay với VANKIMPHAT.COM để được tư vấn và nhận báo giá chi tiết cho hệ thống của bạn.
Kết luận: Van bi 3PC Inox 304 nối hàn là một giải pháp đáng tin cậy, bền bỉ và hiệu quả cho các hệ thống ống công nghiệp. Với thiết kế thông minh, vật liệu cao cấp và khả năng vận hành linh hoạt, dòng van này xứng đáng là lựa chọn hàng đầu cho các kỹ sư và nhà thầu. Để sở hữu sản phẩm chính hãng với chất lượng và giá cả tốt nhất, hãy lựa chọn VANKIMPHAT.COM - đối tác tin cậy của bạn trong mọi dự án.
