VAN BI ĐIỀU KHIỂN KHÍ NÉN TUYẾN TÍNH
Thông số kỹ thuật của van bi điều khiển khí nén tuyến tính
Loại van: Van bi – Ball valve ( Van có quả cầu ở chính thân)
Kích cỡ van: DN15, DN20, DN25, DN32, DN40, 50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, tương đương với hệ inch là: 1/2; 3/4 ;1” 1.1/4” ; 1.1/2” ; 2” ; 2.1/2” ; 3” ; 4” ; 5” ; 6” ; 8” ; 10” ; 12”
Vật liệu chế tạo: inox, nhựa
Áp lực làm việc: PN10, PN16, PN25
Nhiệt độ làm việc: 0 ~ 180 độ C
Áp lực khí nén 1 ~ 8 kgf/cm2
Kiểu lắp: mặt bích hoặc lắp ren, hoặc lắp kiểu hàn
Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS, PN16
Xuất xứ: Đài Loan, Hàn Quốc
Hãng sản xuât: JOEUN, Kosa plus hoặc JAKI
Tình trạng hàng: có sẵn số lượng lớn
Van bi điều khiển khí nén tuyến tính là thiết bị dùng để Đóng/Mở , điều tiết lưu lượng dòng chảy của lưu chất trong đường ống khi đi qua van . Van được có kích thước DN15– DN500 phù hợp với nhiều đường ống . Và được làm từ nhiều chất liệu khác nhau như: Inox 304, Inox316, Thép, Gang, Nhựa…Với chất liệu đa dạng, kích thước đa dạng giúp van hoạt động được nhiều trong các môi trường khác nhau.
Van bi inox 304 mặt bích điều khiển khí nén tuyến tính là dòng van được Đóng/Mở theo các góc khác nhau từ 0 – 90 độ , điều khiển lưu lượng của lưu chất trong van với mức độ to, nhỏ, theo yêu cầu của người vận hành.
Công ty van công nghiệp KIM PHÁT chúng tôi chuyên cung cấp tới khách hàng các sản phẩm van bi điều khiển khí nén tuyến tính với chất lượng tốt nhất, mẫu mã đẹp, đa kích cỡ từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500. Sản phẩm được nhập khẩu trực tiếp từ JOEUN Hàn Quốc, JAKI Đài Loan, KITZ Nhật Bản, Trung Quốc. Cam kết hành chính hãng, bảo hành 12 tháng đổi trả nếu có lỗi do nhà máy sản xuất, giấy tờ chứng chỉ CO~CQ đầy đủ.
2.Thông số kỹ thuật của bộ điều khiển khí nén tuyến tính
Thông số kỹ thuật
Chất liệu vỏ: được làm với chất liệu hợp kim cao cấp
Áp lực khí nén: 0 ~ 8bar
Có 2 kiểu tác động: tác động đơn hoặc tác động kép
Bộ tín hiệu: thu nhận tín hiệu 4 – 20mA
Thời gian đóng mở: 1 – 2s
Lớp sơn phủ: POXY

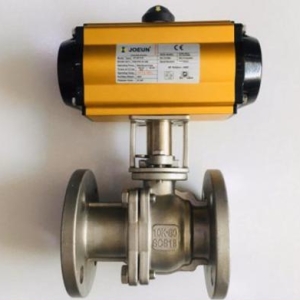

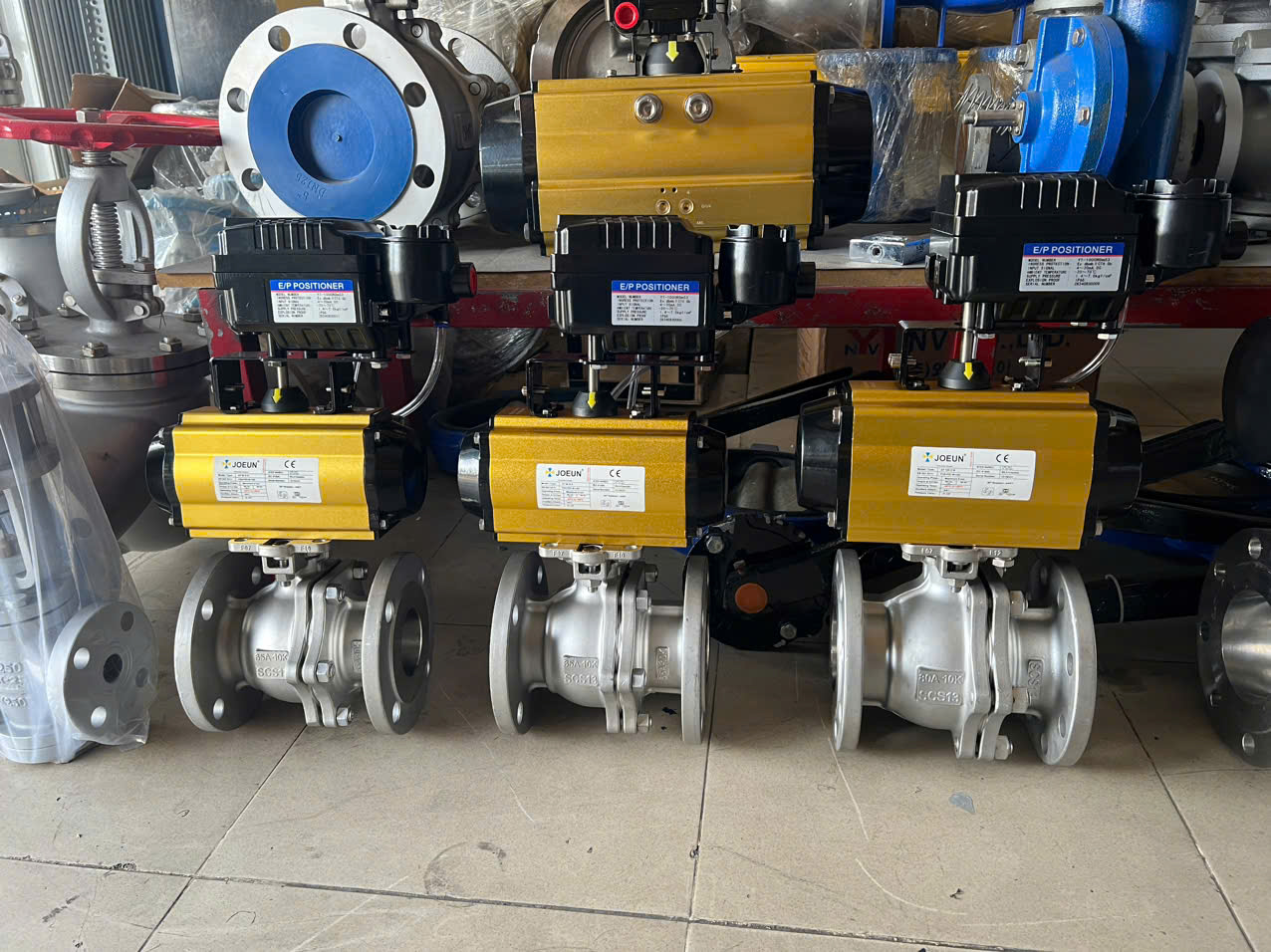

Van bi Inox 304 mặt bích điều khiển khí nén tuyến tính - Hàn Quốc
Bộ điều khiển khí nén
Phần van bi
Để hiểu rõ hơn về từng bộ phận của van bi khí nén tuyến tính ta cùng nhau tìm hiểu sau đây :
a.Bộ điều khiển khí nén
Bộ điều khiển khí nén là phần cung cấp khí nén cho các bộ phận điện từ , piston , bánh răng … tù đó giúp van hoạt động .
Bộ điều khiển có 2 dạng : kiểu tác động đơn , kiểu tác động kép
Bộ tuyến tính là bộ phận được lắp vào bộ khí nén dùng để thu nhận tín hiệu ( 4 – 20mA ) .để có thể điều tiết đóng/mở các góc khác nhau .

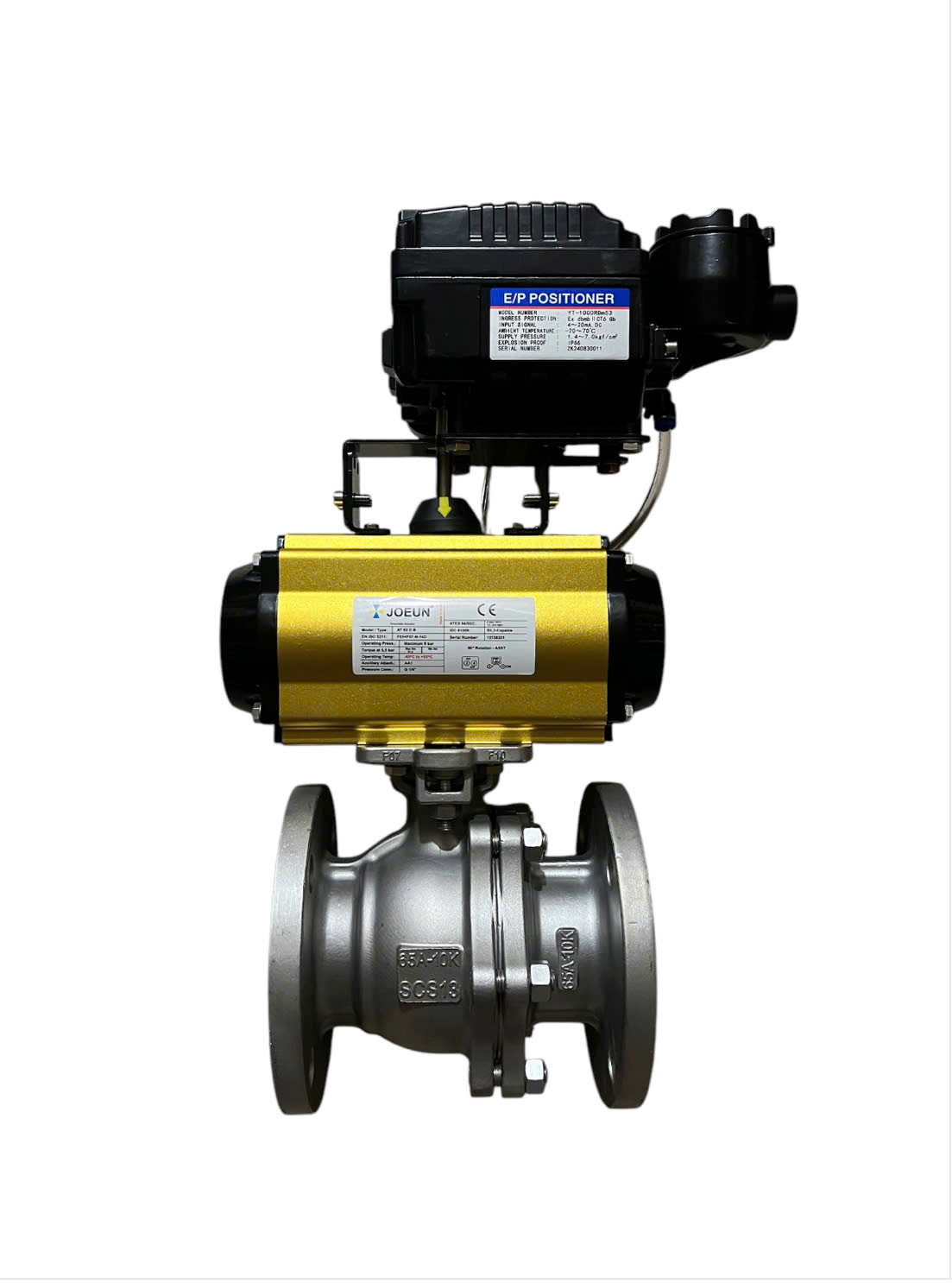

cấu tạo bộ van bi điều khiển khí nén tuyến tính
b.Phần van bi
Được cấu tạo từ các bộ phận như: gioăng làm kín, trục, pulong, quả bi…là phần trực tiếp tiếp xúc với lưu chất trong đường ống .
Phần thân van bi được kết nối với hệ thống điều khiển theo kiểu lắp bích, nối ren …
2.Nguyên lý hoạt động của van bi điều khiển khí nén tuyến tính
Van bi điều khiển khí nén tuyến tính hoạt động theo cơ chế: Khí nén được tạo từ máy nén khí, áp lực khí đi qua bộ điều khiển khí nén tuyến tính ( Positioner) có nhiệm vụ chia khí nén vào bộ điều khí nén ( pneumatic actuator) theo tỉ lệ % từ 0% đóng hoàn toàn - 100% mở hoàn toàn tương ứng tín hiệu 4-20mA góc mở. Khi xuất các tín hiệu từ 4 mA đến 20 mA góc mở của van bi tương ứng theo trục quay của bộ điều khiển khí nén.
Bộ điều khiển khí nén tuyến tính 4-20mA
Ưu điểm 1: Van có thể đóng mở được nhiều góc độ
Ưu điểm 2: Được sử dụng nhiều trong các môi trường : hơi , khí , hóa chất , xăng , dầu…
Ưu điểm 3: Van được thiết kế nhỏ gọn , không tốn không gian diện tích , giúp vận hành lắp đặt dễ dàng
Ưu điểm 4: Chế dộ bảo hành : 12 tháng 1 đổi 1 nếu có lỗi do nhà sản xuất
Ưu điểm 5: Là van khí nén nên có độ an toàn cao
Ưu điểm 6: Van đóng mở nhẹ nhàng , không gây tiếng ồn
Ưu điểm 7: Thời gian đóng/mở nhanh chỉ từ 1 – 2s. là loại van có độ kín cao .
Ưu điểm 8: Van bi được đúc nguyên khối , có độ bền cao
Van bi điều khiển khí nén tuyến tính có tính năng vượt trội, đóng mở các góc khác nhau để từ đó điều khiển được lưu lượng của lưu chất lớn nhỏ...nên đã được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:
Ứng dụng 1: Van bi điều khiển khí nén tuyến tính được dùng trong các nhà máy sản xuất bia rượu, nước giải khát…
Ứng dụng 2: Van bi điều khiển khí nén tuyến tính được các nhà máy hóa chất, xăng dầu, xử lý nước thải, trong hệ thống phòng nước mặn..
Ứng dụng 3: Van bi điều khiển khí nén tuyến tính được các nhà máy thủy điện, nhà máy cung ứng nước sạch, nước ho hộ sinh hoạt…
Ứng dụng 4: Van bi điều khiển khí nén tuyến tính được ứng dụng trong hệ thống nông nghiệp, tưới tiêu, trong chăn nuôi …
Ứng dụng 5: Sử dụng trong các hệ thống hơi, khí nén

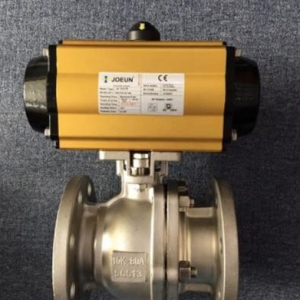

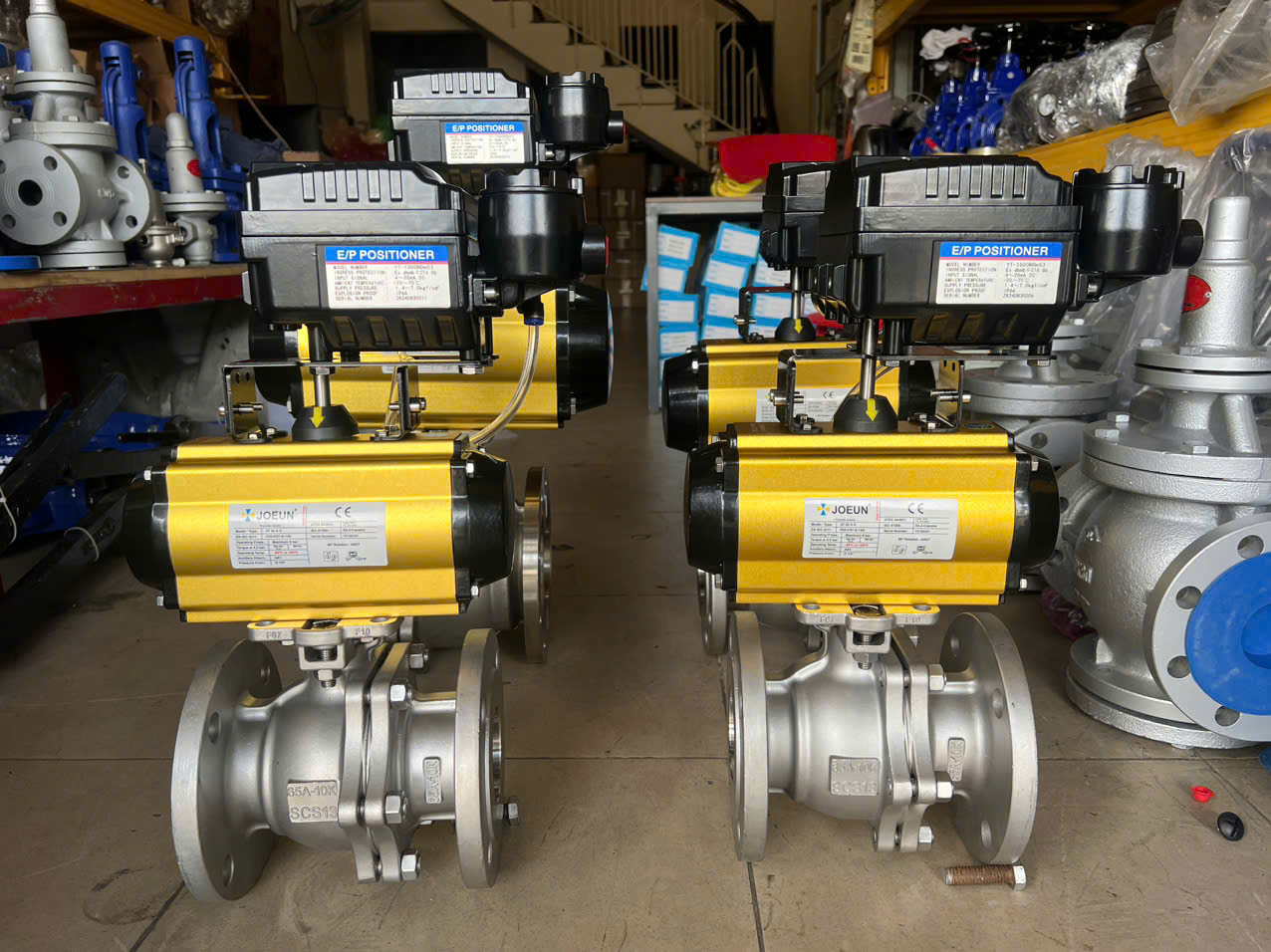

van bi điều khiển khí nén tuyến tính mặt bích
Để lựa chọn được đúng dòng van bi điều khiển khí nén tuyến tính đúng với yêu cầu kỹ thuật, quý khách cần chú ý đến các thông số kỹ thuật quan trọng sau như: Kích cỡ, vật liệu, áp lực, nhiệt độ, kiểu hoạt động, kiểu kết nối, xuất xứ, nới cung cấp. Điều này giúp tiết kiệm chi phí, tiết kiệm thời gian và ổn định, an toàn cho hệ thống mà quý khách cần lắp đặt.
Tùy vào yêu cầu lựa chọn van bi điều khiển khí nén tuyến tính cho hệ thống quý khách cần lắp đặt, lúc này chúng tôi sẽ tư vấn, hỗ trợ lắp đặt cho toàn bộ hệ thống. Khi quý khách liên hệ trực tiếp với chúng tôi sẽ nhận được báo giá van bi điều khiển khí nén tuyến tính.
Ngoài ra khi lên hệ tới chúng tôi quý khách sẽ nhận được hình ảnh, bản vẽ, thống số kỹ thuật, cataclogue và bảng giá van bi điều khiển khí nén. Bảng giá được chúng tôi cập nhập mới nhất, chính xác nhất khi gửi tới quý khách hàng. Rất hân hạnh được hợp tác và phục vụ quý khách, cùng nhau phát triển!
