Van bi nhựa đóng mở điện DC24V

Mã sản phẩm:
0
Giá:
Liên hệ

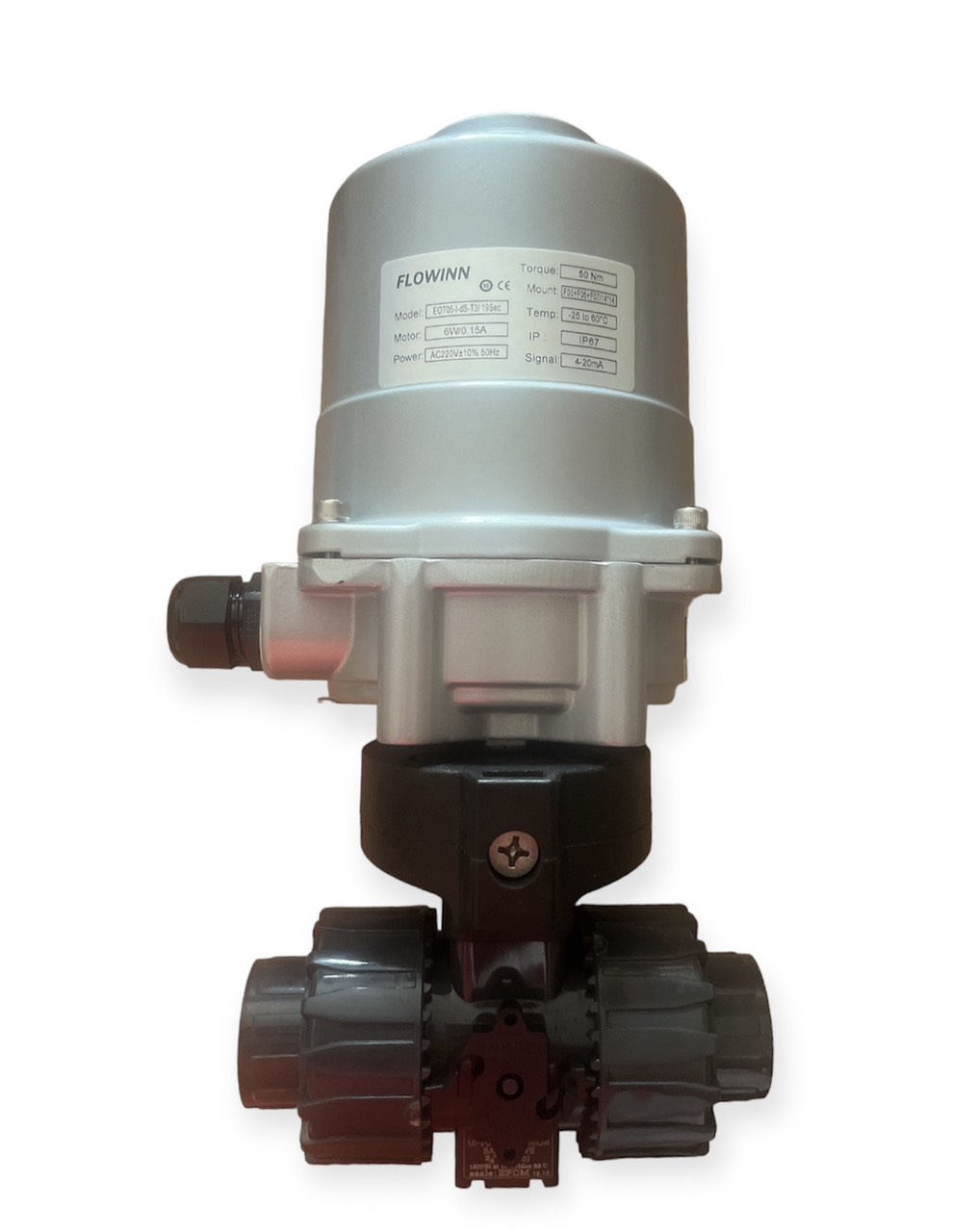

Van bi nhựa đóng mở điện DC24V

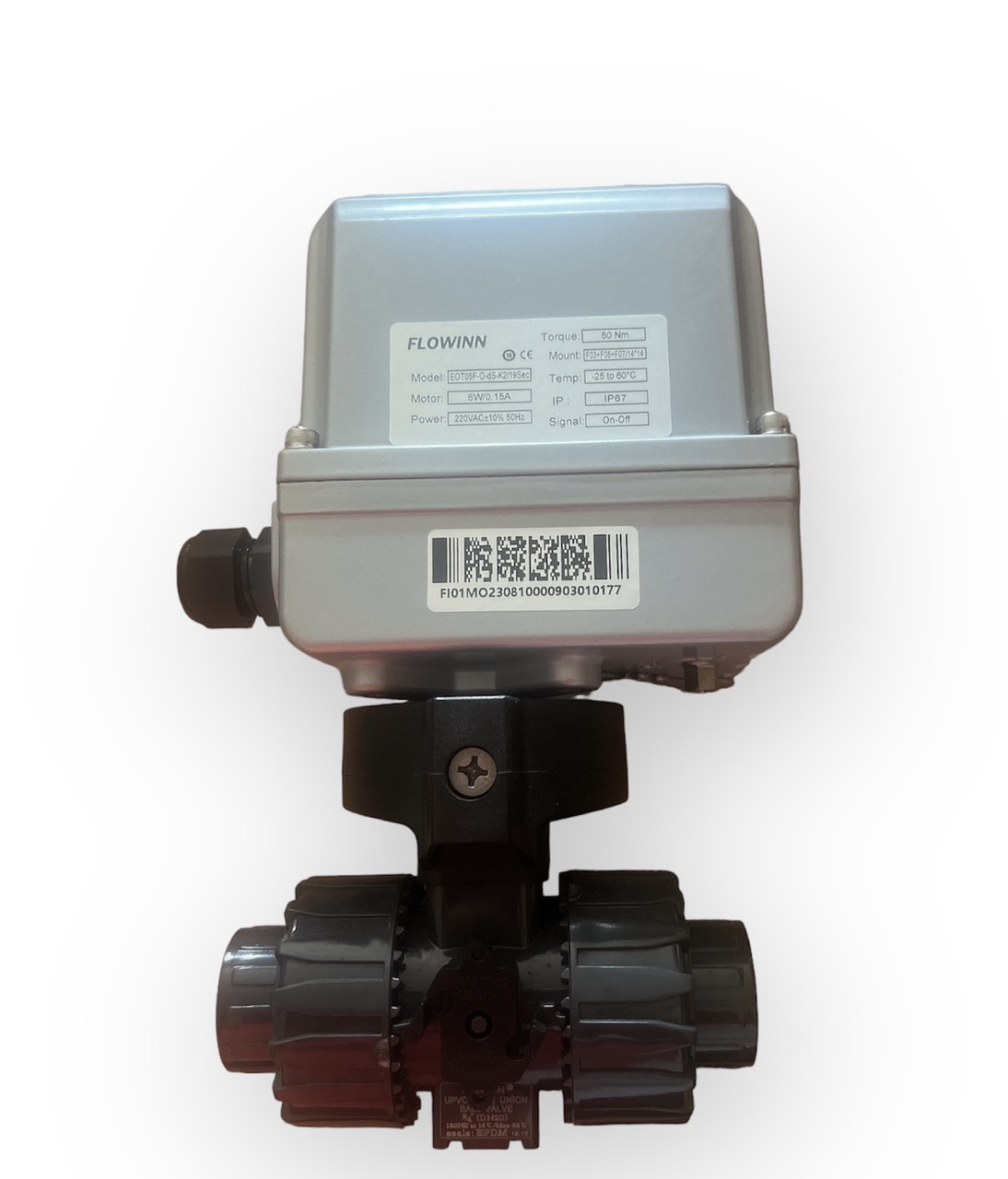

Model: EFMB-3-O-sY-K5, EOT05-O-DS-K2

Motor : 6W

Nguồn Cấp : AC220v, DC24v

Torque : 30Nm - 50Nm

Type: ON/OFF - TUYẾN TÍNH 4-20mA

Temp : -25~60 độ C

IP : 67

Van bi nhựa UPVC

Kết Nối : NỐI RẮC CO

Ron làm kín : EPDM

Liên hệ: 0978 671 212
Số lượng:

- +

Thêm vào giỏ hàng Đặt hàng

Thông tin sản phẩm
Bình luận

Giới thiệu chi tiết Van bi nhựa đóng mở điện DC24V flowinn

Van bi nhựa đóng mở điện DC24V, Van bi nhưa điều khiển điện là dòng van bi nhựa điện flowinn taiwan có thân van được chế tạo bằng vật liệu nhựa. Sản phẩm được sử dụng nhiều nhờ sự ưu việt, tiện lợi của nó. Vật liệu nhựa UPVC, CPVC, PVC, v.v… giúp van có khả năng chống chịu ăn mòn hóa chất tốt, ít chịu oxy hóa đáp ứng tốt các hệ thống nhà máy hóa chất, hệ thống xử lý nước thải, hệ thống bể bơi,…

Và van bi nhựa điều khiển điện sử dụng dòng điện 24V, 220V, hoặc 380V để vận hành đóng/mở van. Khi chúng ta cấp điện cho bộ phận điều khiển của van cho mô tơ điện sẽ giúp cho trục của mô tơ điện xoay 1 góc 90 độ. Trục của mô tơ điện tiếp tục được kết nối trực tiếp với trục của van bi nhựa giúp bi của van xoay được là 1 góc 90 độ tạo ra hiện tượng đóng mở van.

Lưu ý rằng van bi nhựa điều khiển điện xuất hiện trên thị trường chủ yếu là loại bắt ren, lắp ren gồm có 2 đầu rắc co đôi. Cũng có một số trường hợp chúng ta dùng tới van bi nhựa dạng mặt bích nhưng rất hiếm, khi đó chúng ta cần lắp đặt thêm mặt bích cho hệ thống chung của bạn hoặc đặt hàng theo những trường hợp đặc biệt này.

Ứng dụng của Van bi nhựa đóng mở điện DC24V trong thực tiễn?

Vì vật liệu của van bi (Ball valve) được làm bằng chất liệu chính là nhựa nên nó thích hợp cho nhiều môi trường làm việc sử dụng khác nhau. Cụ thể van bi nhựa điều khiển điện được thiết kế chính dùng cho các môi trường chính như sau:

Ứng dụng cho môi trường nước sạch
Ứng dụng cho môi trường khí nén ( không khí)
Những môi trường có hóa chất độc hại, hóa chất ăn mòn kể cả những trường hợp có hóa chất đặc và nhiệt độ cao
Môi trường nước thải bị ăn mòn

Chi tiết các thông số kỹ thuật Van bi nhựa đóng mở điện DC24V là gì?

Kích thước van bi thông dụng : DN15 (1/2″) – DN150 (6″)
Thiết kế kiểu lắp với đường ống : dạng rắc co, hoặc lắp bích ( 2 mặt bích)
Thiết kế chất liệu: Nhựa PVC, UPVC, UPVC, PP
Chất liệu gioăng làm kín trong van : Cao su: EPDM, NBR hoặc teflon, EPM
Dòng điện sử dụng cho van bi nhựa: 24V, 220V, 380v dạng 2 pha , 3 pha 50-60Hz
Khả năng chịu tải áp lực cho phép: PN16, PN25, PN40, PN60
Nhiệt độ chịu tải: -20°C đến 200°C
Thiết kế tính năng hoạt động: ON/OFF hoặc tuyến tính
Nguồn gốc xuất xứ: Đài Loan
Thương hiệu sản xuất: FLOWINN

Cấu tạo Van bi nhựa đóng mở điện DC24V

Van bi nhựa đóng mở điện DC24V, Van bi nhựa điều khiển điện được cấu tạo có 2 bộ phận chính là van bi nhựa và bộ điều khiển điện. Chi tiết từng bộ phận như sau:

Van bi nhựa

Van bi nhựa là phần dùng chính để điều tiết lượng chất đi qua, có khả năng đóng mở giúp các chất trực tiếp đi qua hệ thống van dễ dàng nhất. Đây cũng là thiết bị quan trọng hỗ trợ kết nối 2 đầu hệ thống với nhau. Thiết kế chất liệu sản phẩm được làm bằng nhựa PVC, UPVC, CPVC có khả năng chịu áp lực lớn, chịu nhiệt tốt. Van bi nhựa gồm các bộ phận chính như thân van, quả bi, gioăng, trục và các bộ phận kết nối bulong với nhau.

Van bi nhựa được kết nối chủ yếu theo kiểu lắp mặt bích tiêu chuẩn BS/JIS/DIN/ANSI, và lắp 2 co rắc. Ty van được trang bị thêm giá đỡ hay gọi là đế tán để nâng đỡ, cố định bộ điều khiển điện với van.

Bộ điều khiển điện

Bộ điều khiển điện là thiết bị chính dùng để điều khiển, điều tiết hoạt động của van. Bộ phận này sử dụng dòng điện áp 24v, 220v, 380v với tiêu chuẩn I67 chống nhiễm điện. Bộ điều khiển được thiết kế bằng nhựa, hợp kim nhôm chắc chắn, đảm bảo an toàn khi vận hành. Bộ điện có 2 kiểu hoạt động chính là hoạt động tuyến tính và hoạt động dạng ON/OFF.

Nguyên lý hoạt động của van bi nhựa điều khiển điện

Nguyên lý làm việc của van bi nhựa điều khiển điện đó là khi cấp nguồn điện hay khởi động mở van, mô tơ điện bắt đầu xoay góc đồng thời điều khiển cánh bướm xoay theo. Từ đó tạo nên hoạt động mở đóng van. Thông thường thì van bi nhựa điều khiển được sắp xếp theo 2 dạng với nguyên lý hoạt động như sau:

Van bi nhựa điều khiển điện tuyến tính: Van bi nhựa điều khiển điện tuyến tính hoạt động dựa theo các nguyên lý chuyển động xoay góc cố định từ 10 độ đến 90 độ. Giúp lưu lượng chất thông qua nhiều hay ít phụ thuộc nhiều vào góc độ bạn điều chỉnh.

Van bi nhựa điều khiển điện dạng ON/OFF: Dạng van bi nhựa này có thể điều khiển đóng mở hoàn toàn nghĩa là dùng ở 2 chế độ mở hoàn toàn 1 góc 90 độ và ngược lại là có thể đóng hoàn toàn. Lời khuyên dành cho dòng van bi nhựa điều khiển điện tuyến tính để có thể dễ dàng cho lưu lượng chất đi qua.

Ưu điểm của Van bi nhựa đóng mở điện DC24V khi sử dụng

Sử dụng được trong nhiều trong các môi trường ăn mòn bởi chất liệu nhựa PVC, UPVC… của van.
Phù hợp nhất là để lắp đặt cho các hệ thống được lắp đặt nhiều kiểu như lắp ren, lắp bích, rắc co…
Sử dụng đa dạng nhất với nhiều kiểu điện áp là 24v, 220v và 380v, đảm bảo thích hợp với nhiều nguồn điện áp trong khu vực…
Ngoài ra van bi nhựa điều khiển điện hiện tại còn là dòng sản phẩm chịu được áp lực cao, thiết kế chắc chắn với chất liệu bền bỉ.
Điều khiển hoàn toàn van bi bằng cách tự động giúp dễ dàng tháo lắp thuận tiện nhất cho người sử dụng.
Hiện tại các mẫu van bi có nhiều mẫu mã, kích thước khác nhau, đảm bảo mang đến nhiều sự lựa chọn cho người dùng.
Tuy nhiên tùy thuộc vào chất liệu nhựa để đưa vào môi trường nhiệt phù hợp khi sử dụng, bạn cần thường xuyên kiểm tra chi tiết các hoạt động của van, đo áp lực, nhiệt độ mỗi khi làm việc bằng những loại đồng hồ đo áp suất.
