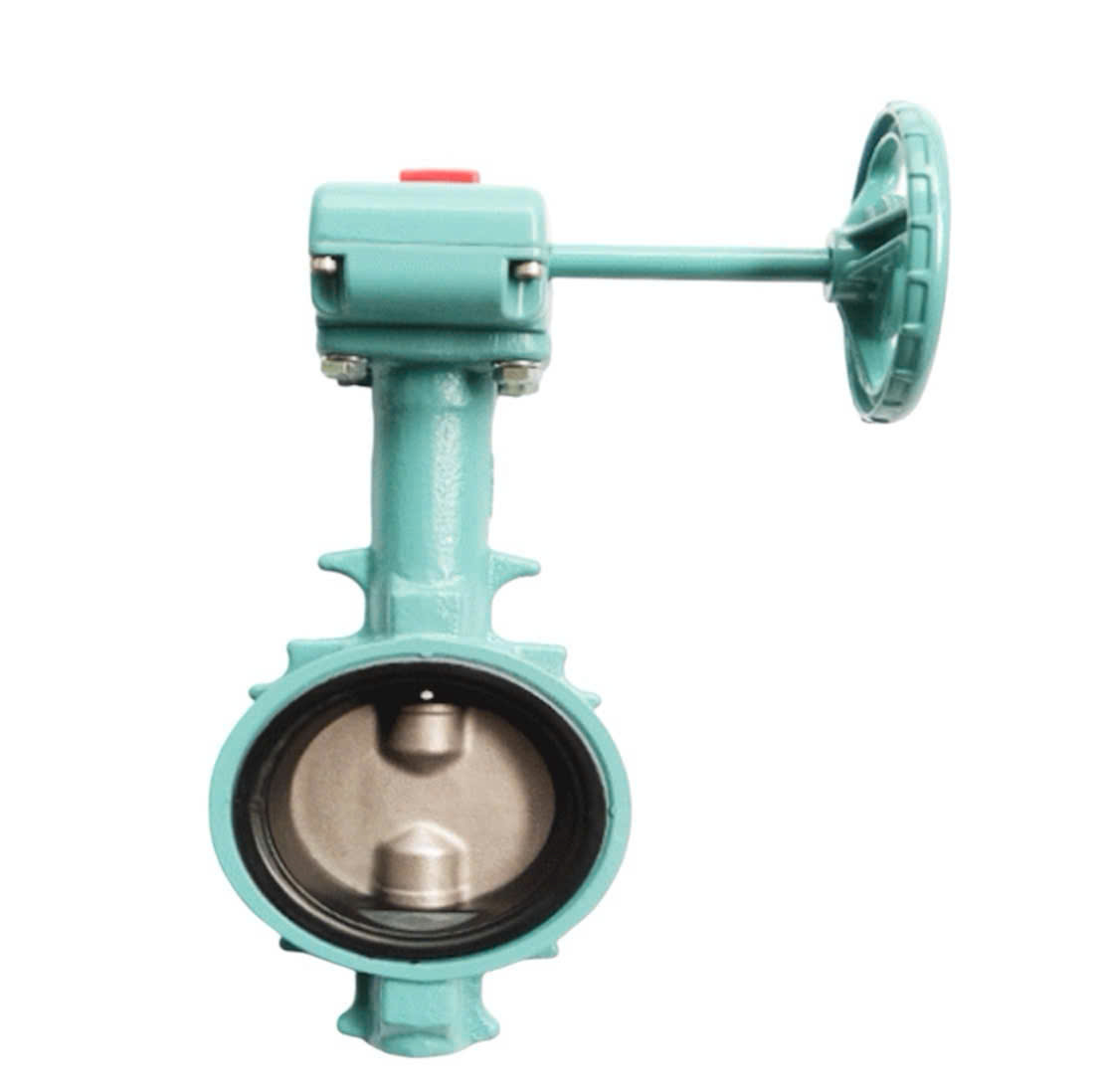

Van bướm gang Toyo 957-MESG là một trong những sản phẩm van công nghiệp hàng đầu đến từ thương hiệu Toyo Valve Co., Ltd. (Nhật Bản) - một tên tuổi lâu đời và uy tín được công nhận trên toàn thế giới về chất lượng và độ tin cậy. Sản phẩm thuộc dòng van bướm tay quay, được chế tạo từ vật liệu gang dẻo (ductile iron) bền bỉ, lớp phủ epoxy bảo vệ vượt trội, và thiết kế đĩa van (cánh bướm) hình côn giúp đóng mở êm ái, kín khít hoàn toàn.
Van bướm Toyo 957-MESG được thiết kế để điều tiết hoặc đóng/mở dòng chảy của lưu chất (nước, khí nén, hơi, bùn loãng...) trong các đường ống một cách hiệu quả và tiết kiệm năng lượng. Với cơ cấu vận hành bằng tay quay kết hợp với hộp số trợ lực, van cho phép người vận hành đóng mở một cách nhẹ nhàng ngay cả với những kích cỡ lớn và áp lực cao, giảm thiểu sức lực lao động đáng kể.
Sản phẩm này là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, điều hòa không khí (HVAC), nhà máy xử lý nước thải, hệ thống PCCC, và nhiều ứng dụng công nghiệp nặng khác nhờ vào độ bền cơ học cao, khả năng chống ăn mòn tốt và tuổi thọ vận hành lâu dài.
Để đánh giá chính xác một sản phẩm van công nghiệp, việc nắm rõ các thông số kỹ thuật là vô cùng quan trọng. Dưới đây là bảng thông số đầy đủ của dòng van 957-MESG:
| Thông Số Kỹ Thuật | Chi Tiết |
|---|---|
| Thương hiệu | Toyo Valve (Nhật Bản) |
| Model | 957-MESG |
| Kiểu van | Van bướm tay quay dạng wafer (2 mặt bích) |
| Vật liệu thân van | Gang dẻo (Ductile Iron: FCD450) |
| Lớp phủ bề mặt | Epoxy Powder Coating (Tiêu chuẩn: 350μm) |
| Vật liệu đĩa van | Gang dẻo (Ductile Iron) |
| Vật liệu trục van | Thép không gỉ SUS420J2 |
| Vật liệu seat (lớp đệm kín) | EPDM (Ethylene Propylene Diene Monomer) - Tiêu chuẩn. Các option khác: NBR, Viton, PTFE. |
| Kiểu kết nối | Wafer (ISO 5752 Series 14) hoặc Lug (theo đặt hàng) |
| Kích cỡ van (Size) | DN50 (2") -> DN600 (24") - Các size phổ biến: DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500. |
| Áp lực làm việc (PN) | PN10 / PN16 (10bar / 16bar) |
| Nhiệt độ làm việc | -10°C ~ +135°C (với gioăng EPDM). Tùy thuộc vào vật liệu gioăng. |
| Môi trường làm việc | Nước, Khí nén, Hơi nóng, Dầu, Hóa chất loãng, Bùn, Nước thải. |
| Tiêu chuẩn mặt bích | JIS 10K / 16K, BS PN10/16, DIN PN10/16, ANSI Class 125/150. |
| Góc mở van | 0° ~ 90° (0°: Đóng hoàn toàn, 90°: Mở hoàn toàn) |
| Cơ cấu vận hành | Tay quay kết hợp hộp số (Gear Operated) |
| Tình trạng hàng | Có sẵn từ kho hoặc đặt hàng theo yêu cầu. |
Giải thích một số thông số quan trọng:
Vật liệu Gang dẻo (Ductile Iron): Có độ bền kéo và khả năng chịu va đập cao hơn hẳn so với gang xám thông thường, giúp van chịu được áp lực lớn và ít bị nứt vỡ.
Lớp phủ Epoxy: Là công nghệ phủ sơn tĩnh điện tiên tiến, tạo thành một lớp màng bảo vệ cứng, bám dính tốt, chống ăn mòn, chống rỉ sét cực kỳ hiệu quả trong các môi trường ẩm ướt hoặc có hóa chất.
Gioăng EPDM: Là vật liệu tổng hợp có khả năng đàn hồi cao, chống lão hóa, chịu nhiệt và chịu thời tiết tốt. Đặc biệt phù hợp với nước nóng và hơi nóng lên đến 135°C.
Hộp số tay quay (Gear Operator): Giúp giảm lực vận hành, cho phép đóng mở van dễ dàng với mô-men xoắn cao, đặc biệt cần thiết cho các van size lớn từ DN200 trở lên.
Dòng van 957-MESG được ưa chuộng nhờ sở hữu hàng loạt ưu điểm nổi bật so với các sản phẩm cùng phân khúc:
Chất lượng Nhật Bản, độ bền vượt trội: Sản xuất trên dây chuyền công nghệ hiện đại và được kiểm soát chất lượng nghiêm ngặt theo tiêu chuẩn của Nhật Bản. Mọi chi tiết từ thân van, trục van đến gioăng đều được tính toán kỹ lưỡng để đảm bảo tuổi thọ có thể lên đến hàng chục năm.
Khả năng chống ăn mòn tuyệt vời: Nhờ lớp phủ Epoxy dày 350μm, van hoạt động ổn định trong các môi trường khắc nghiệt như nước biển, nước thải công nghiệp, hóa chất loãng, hoặc những nơi có độ ẩm không khí cao.
Thiết kế đĩa van hình côn (Tapered Disc): Thiết kế độc đáo này giúp đĩa van tiếp xúc với gioăng một cách từ từ và êm ái khi đóng, giảm thiểu ma sát và mài mòn, đồng thời đảm bảo độ kín khít tuyệt đối khi van ở trạng thái đóng hoàn toàn.
Vận hành dễ dàng và nhẹ nhàng: Hộp số trợ lực giúp người vận hành chỉ cần dùng một lực rất nhỏ trên tay quay để điều khiển van, kể cả những van có kích thước lớn nhất (DN600). Điều này loại bỏ hoàn toàn nhược điểm "cứng van" của các dòng van bướm tay gạt thông thường.
Độ kín cao, rò rỉ gần như bằng 0: Gioăng EPDM (hoặc tùy chọn khác) được thiết kế ôm sát đĩa van, kết hợp với trục van thép không gỉ được gia công chính xác, đảm bảo không có hiện tượng rò rỉ lưu chất ra ngoài môi trường.
Kết cấu nhỏ gọn, trọng lượng nhẹ: So với các loại van cổng hoặc van cầu cùng kích cỡ, van bướm Toyo có thiết kế gọn nhẹ hơn rất nhiều, giúp tiết kiệm không gian lắp đặt và dễ dàng vận chuyển, lắp đặt.
Bảo trì, thay thế đơn giản: Thiết kế module cho phép tháo lắp và thay thế các bộ phận như gioăng, bạc đệm một cách dễ dàng mà không cần tháo toàn bộ van khỏi hệ thống, giúp tiết kiệm thời gian và chi phí bảo trì.
Giá thành hợp lý, hiệu quả kinh tế cao: Mặc dù là sản phẩm nhập khẩu chính hãng từ Nhật Bản, nhưng van bướm Toyo có mức giá cạnh tranh so với các thương hiệu châu Âu khác, mang lại hiệu quả kinh tế lâu dài nhờ độ bền và ít phải bảo trì.
Nguyên lý hoạt động:
Van bướm Toyo 957-MESG hoạt động trên nguyên lý rất đơn giản nhưng hiệu quả. Khi người vận hành xoay tay quay theo chiều kim đồng hồ, lực sẽ được truyền đến hộp số bánh răng bên trong. Hộp số này có tác dụng nhân mô-men xoắn, biến chuyển động quay của tay gạt thành chuyển động quay chậm và mạnh mẽ hơn của trục van.
Trục van được kết nối trực tiếp với đĩa van (cánh bướm). Khi trục van quay, nó sẽ làm đĩa van xoay một góc 90° so với vị trí ban đầu.
Khi tay quay song song với đường ống: Van ở trạng thái mở hoàn toàn, đĩa van nằm song song với dòng chảy, cho phép lưu chất đi qua với tổn thất áp suất thấp nhất.
Khi tay quay vuông góc với đường ống: Van ở trạng thái đóng hoàn toàn, đĩa van nằm vuông góc với dòng chảy, chắn ngang đường ống và ép sát vào gioăng làm kín, ngăn không cho lưu chất đi qua.
Góc quay từ 0° đến 90° cho phép điều tiết lưu lượng dòng chảy một cách liên tục.
Hướng dẫn sử dụng:
Trước khi vận hành: Kiểm tra xem van có phù hợp với môi trường làm việc (nhiệt độ, áp suất, loại lưu chất) hay không. Đảm bảo không có vật cản xung quanh tay quay.
Để mở van: Xoay tay quay từ từ theo chiều ngược kim đồng hồ cho đến khi nó song song với đường ống. Không nên sử dụng các công cụ hỗ trợ (ống nối, kìm) để tạo lực vì có thể làm hỏng cơ cấu hộp số.
Để đóng van: Xoay tay quay từ từ theo chiều kim đồng hồ cho đến khi nó vuông góc với đường ống và cảm thấy lực kháng lại nhẹ, cho thấy van đã đóng kín. Không siết quá mạnh để tránh làm biến dạng gioăng.
Để điều tiết lưu lượng: Xoay tay quay và dừng ở góc bất kỳ giữa 0° và 90° để đạt được lưu lượng mong muốn.
Lưu ý an toàn: Luôn vận hành van trong các thông số kỹ thuật cho phép. Khi hệ thống đang có áp suất, cần thận trọng khi đóng/mở van.
Nhờ những ưu điểm vượt trội, van bướm Toyo 957-MESG là "trợ thủ đắc lực" trong nhiều lĩnh vực:
Hệ thống cấp nước sạch và nước thải: Là van lý tưởng cho các nhà máy xử lý nước, trạm bơm, đường ống truyền tải nước sạch đến các khu dân cư và công nghiệp.
Hệ thống PCCC (Phòng cháy chữa cháy): Được sử dụng trong các hệ thống sprinkler, hệ thống ống
