Mua van bướm điều inox khiển khí nén AT40DB JOEUN-HÀN QUỐC ở đâu chính hãng?

Mua van bướm inox điều khiển khí nén hàn quốc Joeun DB, hay còn gọi tên tiếng anh  Pneumatic control butterfly valve) là sản phẩm van sử dụng bộ điều khiển khí nén để đóng mở van giúp cho các dòng lưu chất lưu thông qua hoặc ngăn không cho đi qua các hệ thống đường ống. Van bao gồm 2 phần chính bộ điều khiển khí nén và thân van bướm. Bộ điều khiển khí nén dùng để đóng và mở van của van còn thân van dùng để kết nối các đường ống và là nơi giúp lưu chất đi qua than mua van bướm gang khí nén  có rất nhiều mẫu đa dạng thân gang cánh inox hoặc thân inox toàn bộ.

1. Giới thiệu van bướm inox điều khiển khí nén AT40DB là gì?

Van bướm inox điều khiển khí nén AT40DB được sản xuất tại đất nước Hàn quốc được phân phối bởi công ty THNH van công nghiệp KIM PHÁT.  sản phẩm đã được tin dùng thị trường việt nam. Đây là thiết bị thực hiện chức năng đóng mở trực tiếp bằng khí nén. Khí nén được cấp và phân chia bởi 1 solenoid valve và đi vào bộ truyền động, đẩy cho pittong di chuyển hết hành trình tạo ra lực mô men xoắn cho trục vít làm chúng xoay 1 góc 90 độ, kết thúc chu trình đóng và mở.

  Van bướm khí nén đóng mở tương đối nhanh và không yêu cầu vận hành thủ công, do vậy, đây là thiết bị giúp tiết kiệm chi phí nhân công cho người sử dụng.

2. Cấu tạo của van bướm inox điều khiển khí nén AT40DB

 van bướm inox điều khiển khí nén AT40DB có cấu tạo gồm 2 phần chính là: van bướm và bộ chuyền động bằng khí nén.

Bộ điều khiển khí nén AT40DB

Bộ chuyền động bằng khí nén - hay còn gọi là đầu xilanh điều khiển khí nén

  Bộ truyền động bằng khí nén được chế tạo từ hợp kim nhôm có độ bền và chịu áp suất cao và chống nước theo tiêu chuẩn IP67, do vậy đây là sản phẩm có độ bền cực cao.

  Cấu tạo của bộ chuyền động bằng khí nén bao gồm: Piston, Xi lanh, trục vít truyền động và lò xo.  Với áp lực khí nén đầu vào từ 2 đến ~8 bar cho phép động cơ hoạt động tối đa với 2 kiểu tác động là: Tác động đơn và tác động kép.

A. Kiểu tác động đơn AT40SR

  Là loại tác động chỉ dùng áp suất của khí nén trong chu trình mở van. Lực nén của lò xo sẽ thực hiện việc đóng và giữ van luôn trong trạng thái đóng nếu đầu điều khiển không được cấp khí nén.

B. Kiểu tác động kép AT40DB

  Là loại tác động cần phải sử dụng khí nén trong cả 2 chu trình đóng van và mở van.

 Chúng ta cần phải lựa chọn cho hợp lý loại tác động để phù hợp với quy trình và mục đích sử dụng của hệ thống.

C. Bộ tuyến tính – Positionner YT1000.

Bộ định vị khí nén tuyến tính positionner YT1000R

  Đây là bộ phận quan trong giúp điều chỉnh và tạo nên cái tên của van, nếu không có nó thì an sẽ trở thành dạng ON/OFF. Khi ta cung cấp nguồn điện áp, bộ tuyến tính sẽ nhận tín hiệu từ 4 ~ 20mA thực hiện cài đặt các góc mở van giúp điều tiết dòng chảy. Theo áp xuất đầu vào giúp người vận hành dễ dàng kiểm soát lưu lượng chất qua van. Theo từng dãi tín hiệu có các góc mở như: 25, 50, 75, 90 độ…

D. Phần van bướm
  Là phần cơ của van, có nhiệm vụ đóng mở van cho lưu chất chảy qua hoặc ngăn chặn dòng chảy qua van, chúng được lắp cùng bộ điều khiển khí nén để thành một bộ van bướm điều khiển khí nén hoàn chỉnh.

Van bướm  được cấu tạo bởi các bộ phận chính, bao gồm:

Thân van: được làm bằng gang, đồng, thép, inox, nhựa.v.v. dạng kẹp hoặc lắp bích.
Đĩa van: được làm bằng inox 304 hoặc PVC, uPVC, cPVC giúp van làm việc trong nhiều môi trường khác nhau như nước, hóa chất, khí,.v.v.
Gioăng làm kín: được làm bằng PTFE chống hóa chất và ăn mòn hoặc EPDM, chống rò gỉ chất ra bên ngoài môi trường, tăng tuổi thọ của van.
Trục van: được làm từ inox 304, 316 hoặc thép không gỉ, đây là bộ phận được kết nối chính giữa đĩa van và bộ điều khiển khí nén, truyền lực giúp đĩa van đóng – mở xoay góc 90 độ.

3. Thông số kỹ thuật của van bướm inox điều khiển khí nén AT40DB

Về cơ bản, thông số kỹ thuật của van bướm điều khiển khí nén JOEUN đều giống các loại van điều khiển hãng khác:

Hãng sản xuất: JOEUN, JAKI, SANWOO
Xuất xứ : Đài Loan
Kích cỡ : DN50-DN500
Chất liệu van : gang, thân gang cánh inox, inox, nhựa, thép, đồng,…
Gioăng làm kín : cao su EPDM, PTFE, NBR, teflon,…
Kiểu lắp : lắp bích, Wafer
Chất liệu bộ khí: Hợp kim nhôm
Trục piston bánh răng: Inox
Kiểu tác động : tác động đơn, tác động kép
Bộ truyền động : tuyến tính, on/off
Áp lực khí nén : 2 bar đến 8 bar.
Áp lực làm việc : PN16
Nhiệt độ làm việc : -20 độ C ~ 200 độ C.
Phụ kiện van: Limit Swith Box, Solenoid valve, Positioner
Môi trường làm việc : nước đa dụng, khí nén, hơi, các dung dịch, hóa chất...
Bảo hành : 12 tháng

4. Nguyên lý làm việc của van bướm inox điều khiển khí nén AT40DB

  Van bướm khí nén AT40DB JOEUN hoạt động theo cơ chế rất đơn giản. Khi cấp nguồn khí nén vào bộ điều khiển, áp lực khí nén sẽ tạo ra đẩy Piston về hai phía. Piston được kết nối với bánh răng lúc này sẽ làm xoay bánh răng và tác động vào trục làm trục xoay. Trục quay làm cho trục van bướm kéo theo quay và bắt đầu chu trình mở van, đĩa van sẽ xoay vuông góc 90 độ, van được mở hoàn toàn, lưu chất qua van lúc này là lớn nhất.

  Với đầu khí hoạt động theo kiểu tác động đơn thì khi ngừng cấp khí, lò xo sẽ tác động 1 lực đàn hồi đẩy cho piston về vị trí ban đầu. Còn với đầu khí tác động kép thì cần cấp khí thêm lần nữa để đưa van về vị trí đóng ban đầu.

5. Ưu điểm và nhược điểm của van bướm inox điều khiển khí nén AT40DB

Ưu điểm
van bướm inox điều khiển khí nén AT40DB đóng mở tự động bằng việc cấp khí nén vào bộ truyền động nên sẽ giảm được chi phí nhân công cho việc vận hành hệ thống đường ống.
Van đóng mở hành trình nhanh từ 1 – 2 giây.
Hoạt động được trong thời gian liên tục với tuổi thọ cao.
Chịu được áp lực lớn PN16, hoạt động giảm tiếng ồn và êm ái
Nguồn điện áp đa dạng cho người sử dụng lựa chọn để phù hợp với nhu cầu
Kiểu đóng mở đa dạng: dạng On/Off hoặc tuyến tính sẽ đóng mở theo các góc khác nhau 25-75-80-90%.v.v.
Chống nước IP67
Trọng lượng nhẹ, dễ lắp đặt trong hệ thống

Nhược điểm

Van đóng mở nhanh nên dễ gây ra hiện tượng búa nước trong hệ thống đường ống.
Van bướm chỉ có size từ DN50 lắp bích hoặc kiểu Wafer cho hệ thống
Bắt bược phải có hệ thống máy nén khí hoặc bình tích áp để cung cấp khí nén cho bộ điều khiển khí nén, giúp chúng làm việc.

6. Ứng dụng của van bướm inox điều khiển khí nén AT40DB

van bướm inox điều khiển khí nén AT40DB được ứng dụng trong các môi trường:

Hệ thống nước sạch, nước thải, nước nóng
Môi trường khí nén, lò hơi, khí gas, Oxy, nhiệt độ cao.
  Sử dụng cho các nhà máy:

Nhà máy xử lý nước, cấp thoát nước sinh hoạt, nước công nghiệp sản xuất
Nhà máy thủy điện, đập thủy điện, hồ chứ, nhiệt điện.v.v.
Nhà máy sản xuất giấy, sản xuất xi măng, bột.
Nhà máy chế biến thực phẩm, đồ uống, bia, rượu, đường mía, nước giải khát.

7. Các loại van bướm inox điều khiển khí nén AT40DB

Hiện nay, công ty chúng tôi đang phân phối các loại van bướm khí nén JOEUN sau đây:

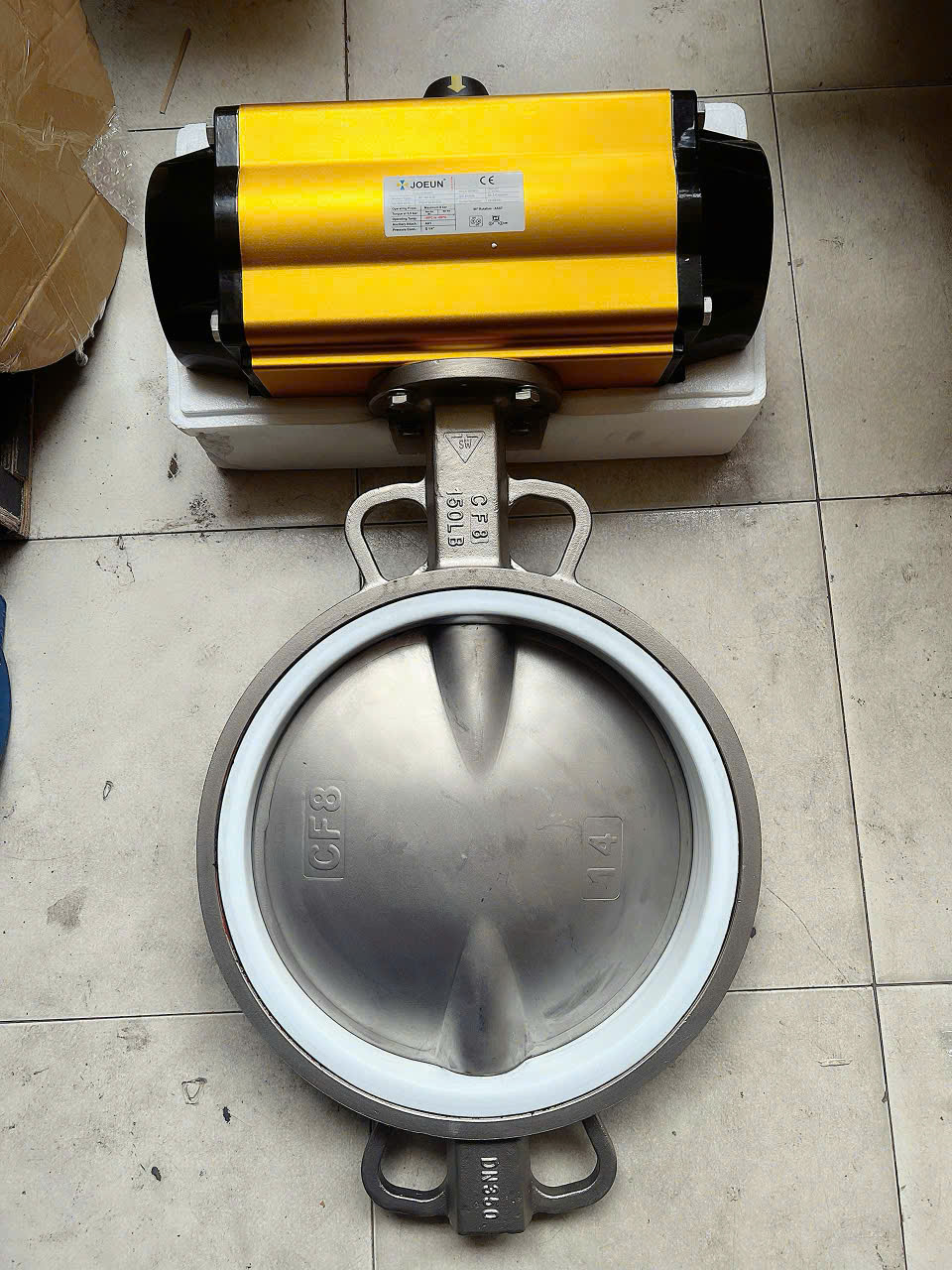

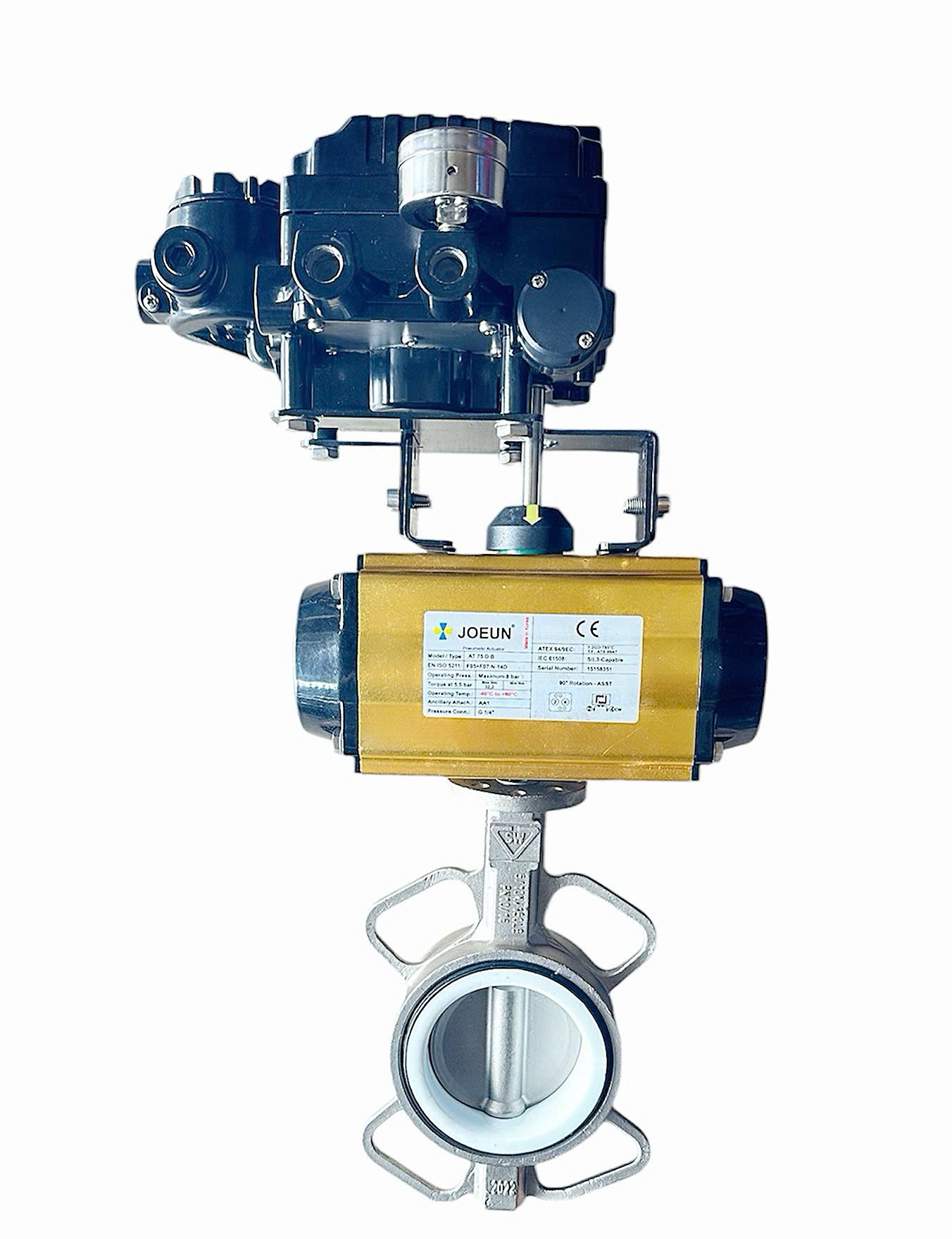

7.1. Van bướm inox điều khiển khí nén tuyến tính AT40DB

Thân van: Thép không gỉ Inox 304
Trục, đĩa van: inox304 CF8
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 180độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF, TUYẾN TÍNH
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

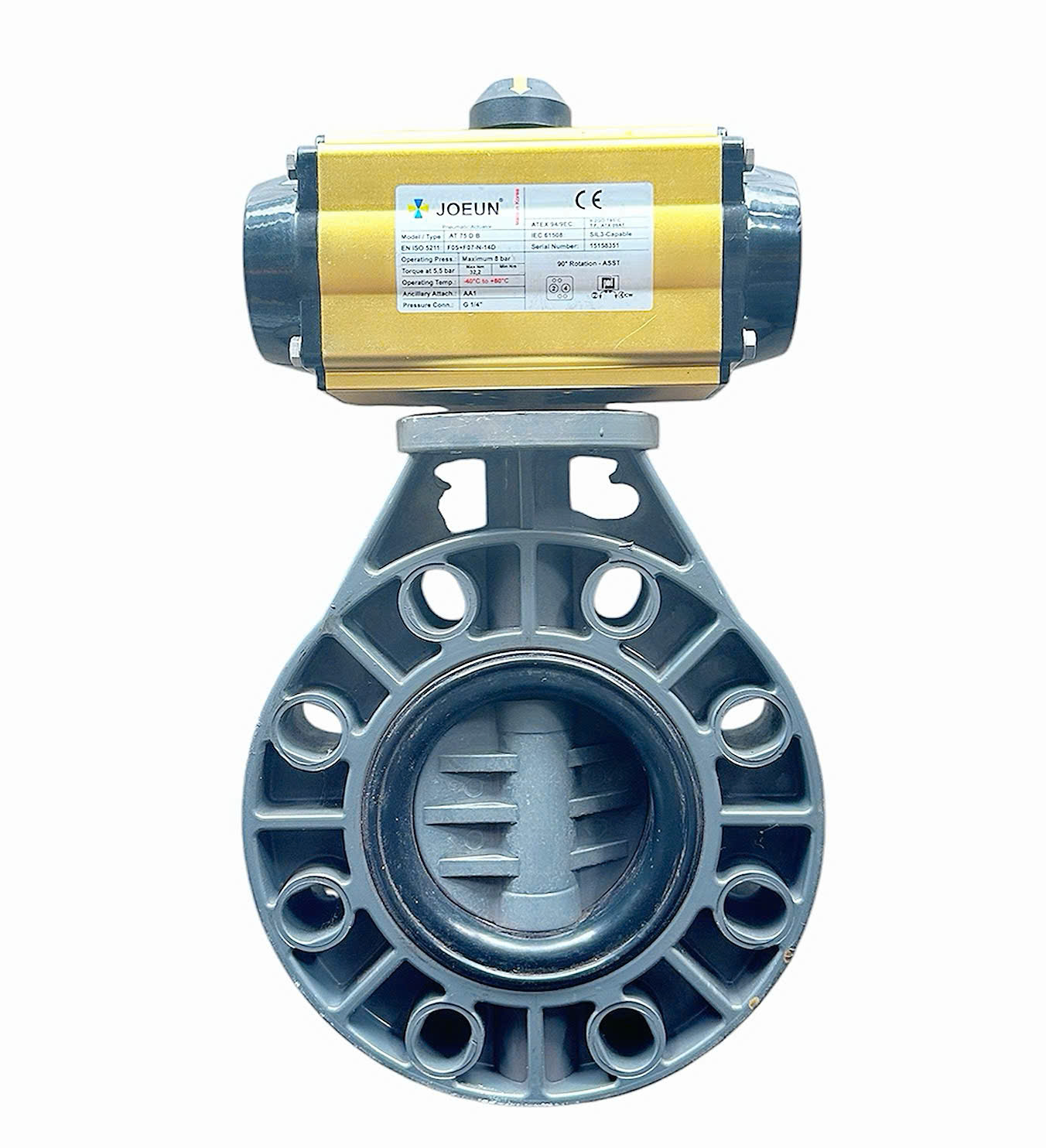

7.2. Van bướm nhựa PVC điều khiển khí nén AT40DB on-off

Thân van: PVC
Trục, đĩa van: Nhựa PVC
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF,
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

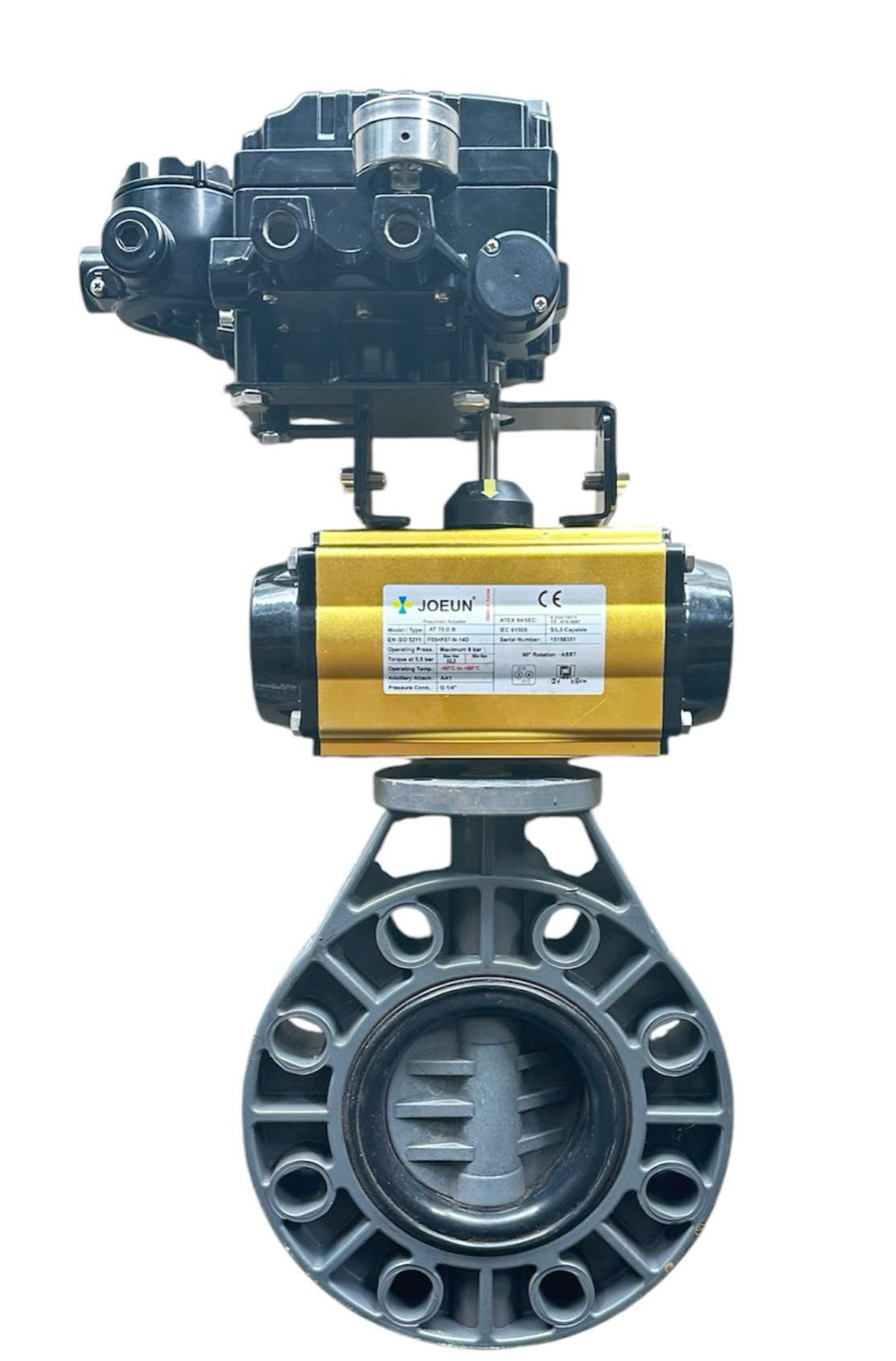

7.3. Van bướm nhựa PVC điều khiển khí nén tuyến tính 4-20mA

Thân van: PVC
Trục, đĩa van: Nhựa PVC
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : TUYẾN TÍNH 4-20mA
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

Van bướm mặt bích điều khiển khí nén

Kích cỡ: 125A - 500A
Thân: Gang, Thép, Inox
Đĩa trục: Inox, thép wcb
Lớp lót: EPDM, Viton, Teflon, Inox.
Áp lực: 16kg/cm2
Nhiệt độ: -20°C đến 400°C
Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
Hàng có sẵn, bảo hành 12 tháng

7.4. Van bướm inox vi sinh điều khiển khí nén

Vật liệu chế tạo: inox 304, inox 316
Zoăng làm kín: teflon, vitton
Kiểu lắp: ren, hàn, clamp
Áp lực tối đa: PN16
Áp lực khí nén cấp vào: 0 ~ 8 bar
Tiêu chuẩn lắp: DIN, hoặc ANSI ( Theo tiêu chuẩn vi sinh)
Hàng có sẵn, bảo hành 12 tháng

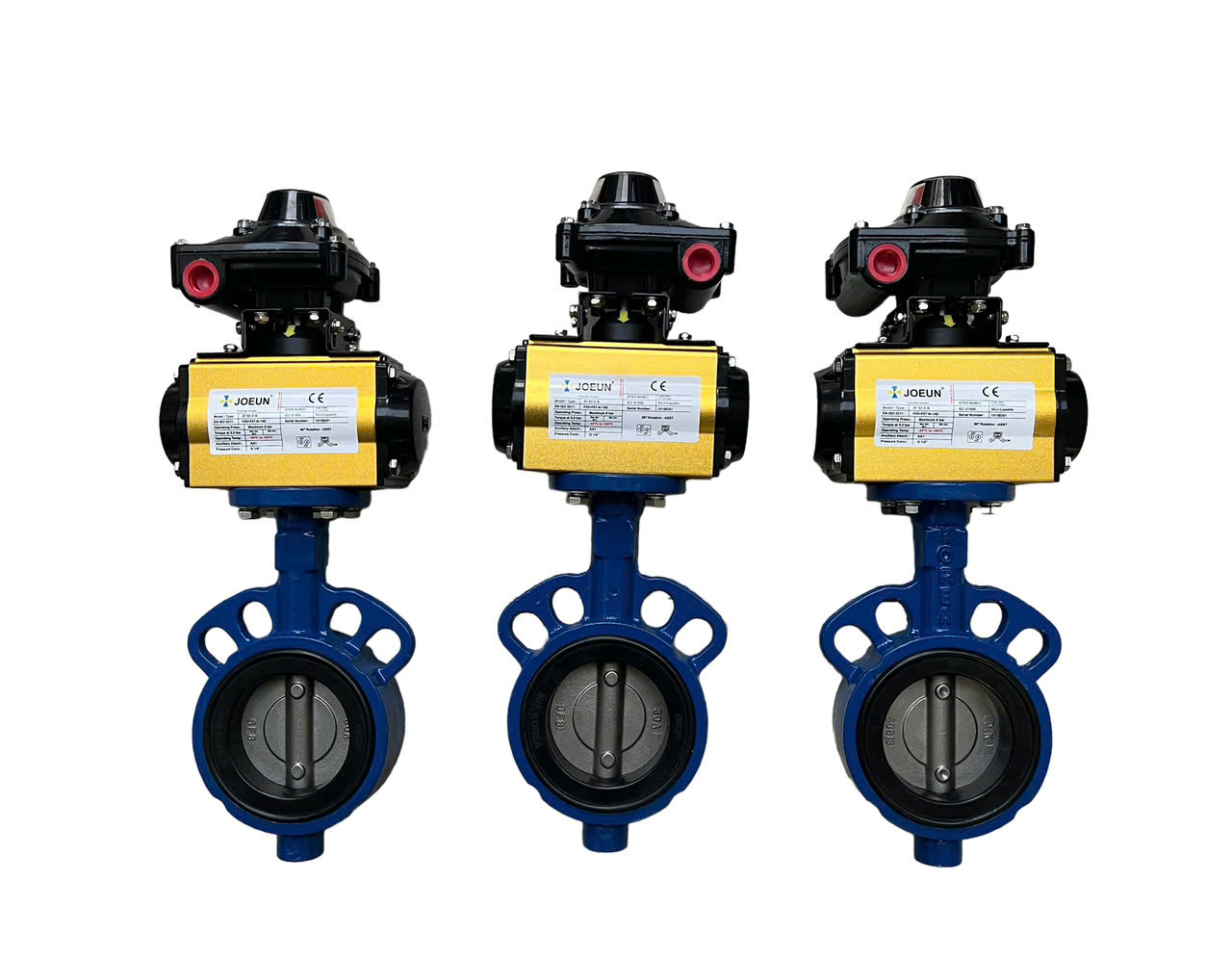

7.5. Van bướm gang điều khiển khí nén


Thân van: Gang, gang dẻo
Trục, đĩa van: Inox 304
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

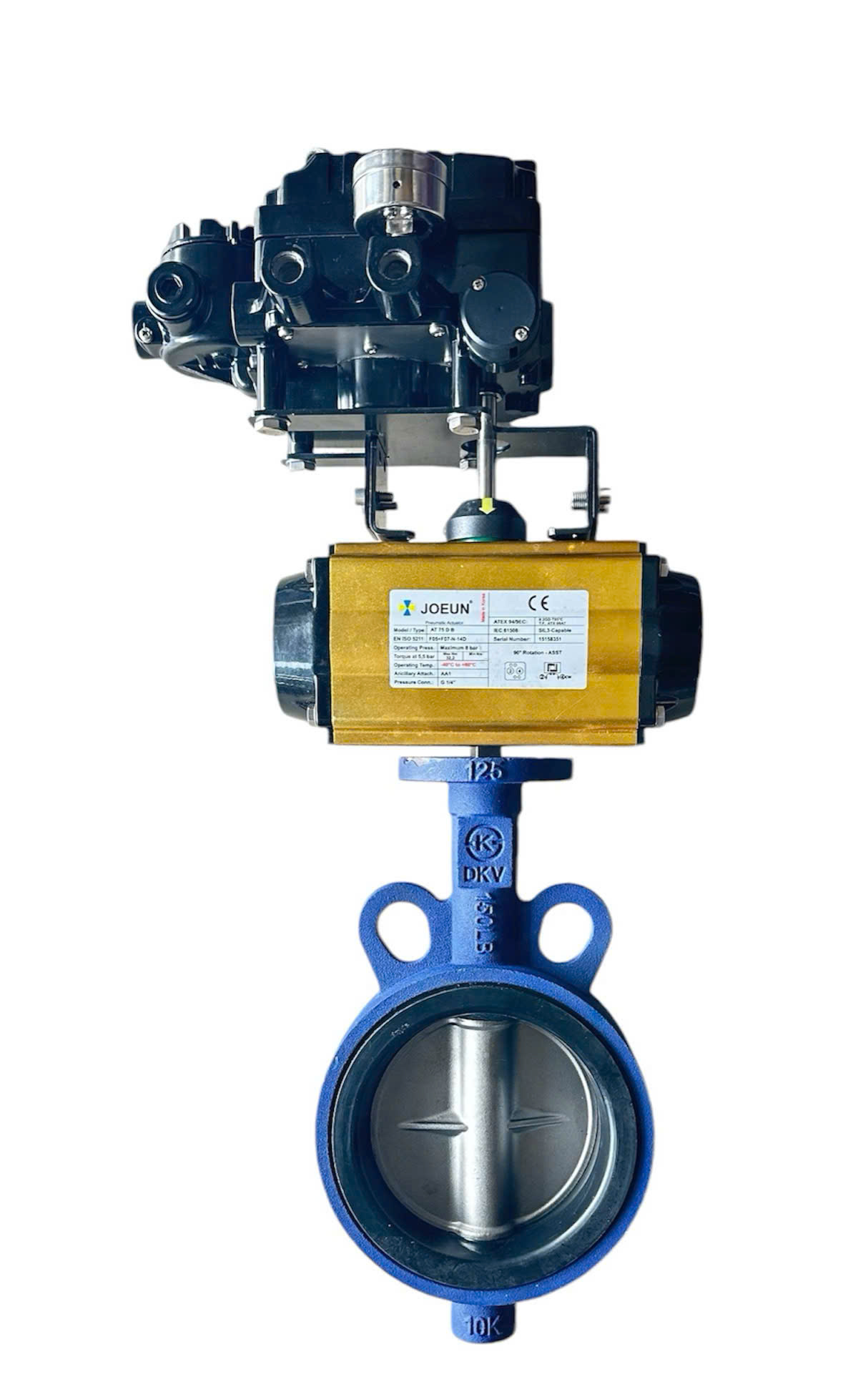

7.6. Van bướm gang điều khiển khí nén tuyến tính

Thân van: Gang, gang dẻo
Trục, đĩa van: Inox 304
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : TUYẾN TÍNH 4-20mA
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

8. Địa chỉ mua van bướm inox điều khiển khí nén AT40DB ở đâu chính hãng giá tốt?

  Hiện nay, trên thị trường có rất nhiều loại van bướm điều khiển khí nén đến từ các hãng khác nhau. Việc lựa chọn van bướm khí nén phù hợp với nhu cầu sử dụng và giá thành hợp lý là ưu tiên hàng đầu của người sử dụng. Tại công ty KIM PHÁT, giá van bướm điều khiển khí nén JOEUN HÀN QUỐC rất tốt với chế độ bảo hành 12 tháng đủ CO, CQ.  Hãy liên hệ ngay với chúng tôi qua số Hotline: 0978671212 hoặc Ad Zalo để được tư vấn nhanh nhất và báo giá van bướm điều khiển khí nén AT40DB tốt nhất!
