Van bướm inox 304, 316L khí nén là gì?

Van bướm vi sinh điều khiển khí nén inox là loại van hoạt động tự động, có tác dụng ngăn chặn hoặc cho phép lưu chất đi qua. Thực chất đây là một bộ bao gồm van bướm inox vi sinh và trục khí nén tác động đơn ghép lại với nhau.

Hệ thống khi được trang bị van bướm vi sinh điều khiển khí nén inox sẽ giúp việc vận hành trở nên đơn giản hơn, không cần quá nhiều nhân công làm việc cùng một lúc.

Bài viết dưới đây miêu tả khái quát về cấu tạo, thông số, các phân loại cùng ưu nhược điểm của loại van bướm tự động dùng cho các ngành vi sinh hiện nay KIM PHÁT chúng tôi đang phân phối.

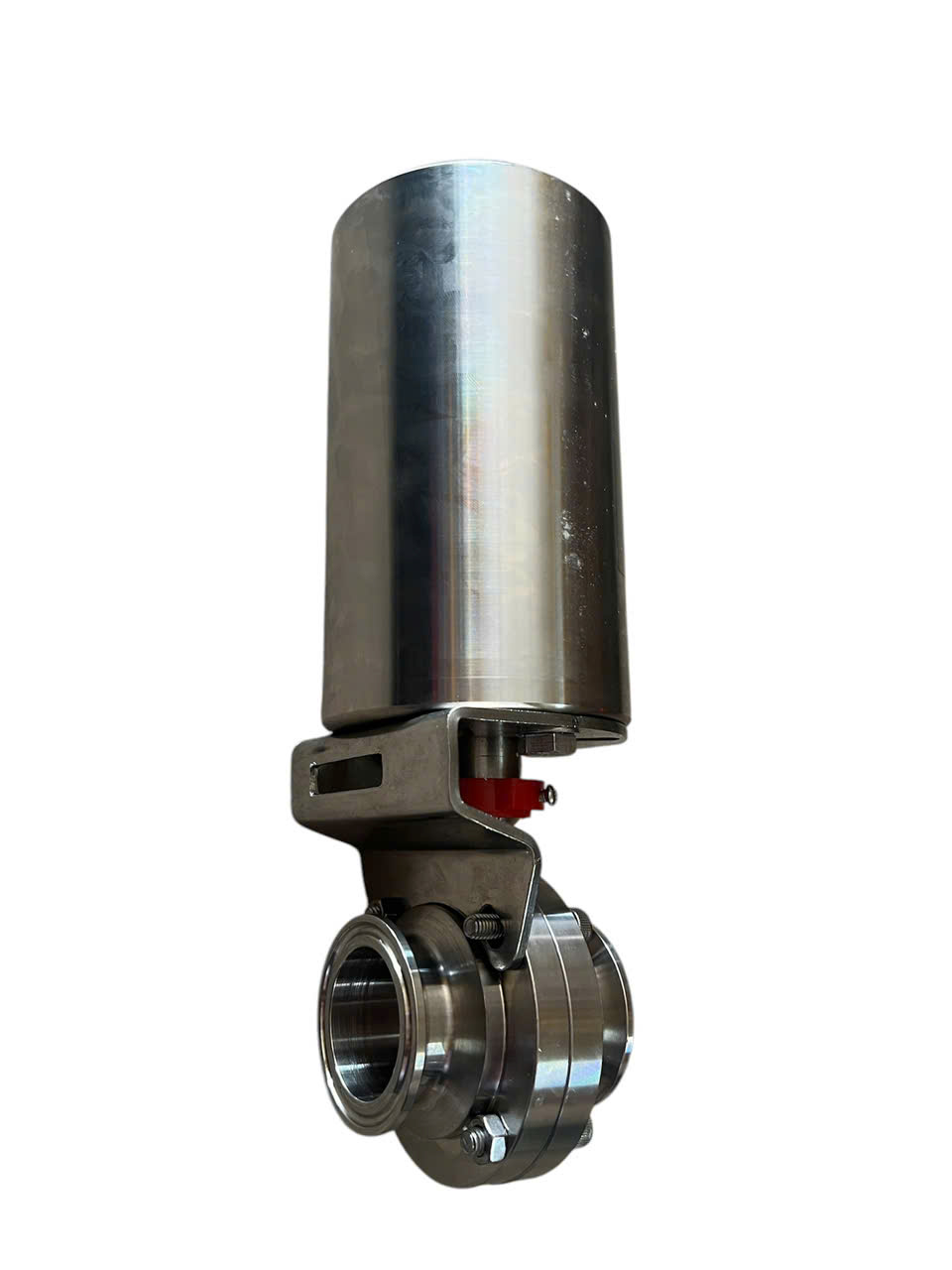

Van bướm vi sinh điều khiển khí nén tác động đơn
Van bướm vi sinh điều khiển khí nén inox

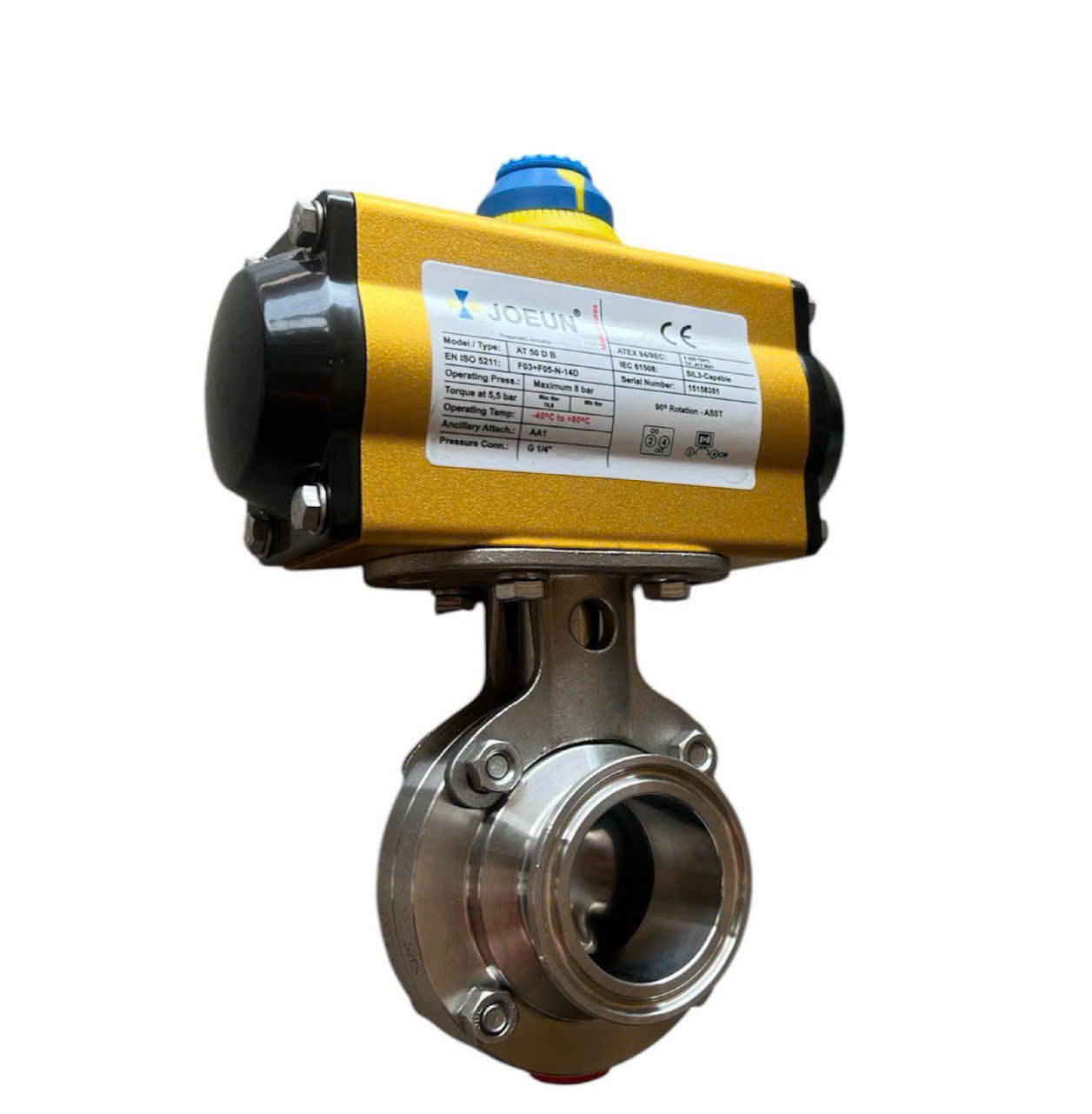

Van bướm vi sinh điều khiển khí nén tác động kép

Cấu tạo của van bướm vi sinh điều khiển khí nén inox


Van bướm vi sinh điều khiển khí nén inox gồm van bướm inox vi sinh cùng cột khí nén tác động đơn ghép lại với nhau thông qua giá đỡ nằm ở giữa 2 bộ phận này.

Trục khí nén tác động đơn là bộ phận chính điều khiển hoạt động đóng hoặc mở của van. Nó được nối với hệ thống cấp khí nén và hoạt động hoàn toàn tự động. Bên trong bộ điều khiển này có một lò xo, lò xo này sẽ nén lại khi khí được cấp vào và tạo lực đẩy trở lại khi dòng khí bị ngắt. Vậy nên việc đóng/mở van chỉ cần cấp khí một lần, hoạt động theo chiều ngược lại sẽ được thực hiện bởi lò xo.

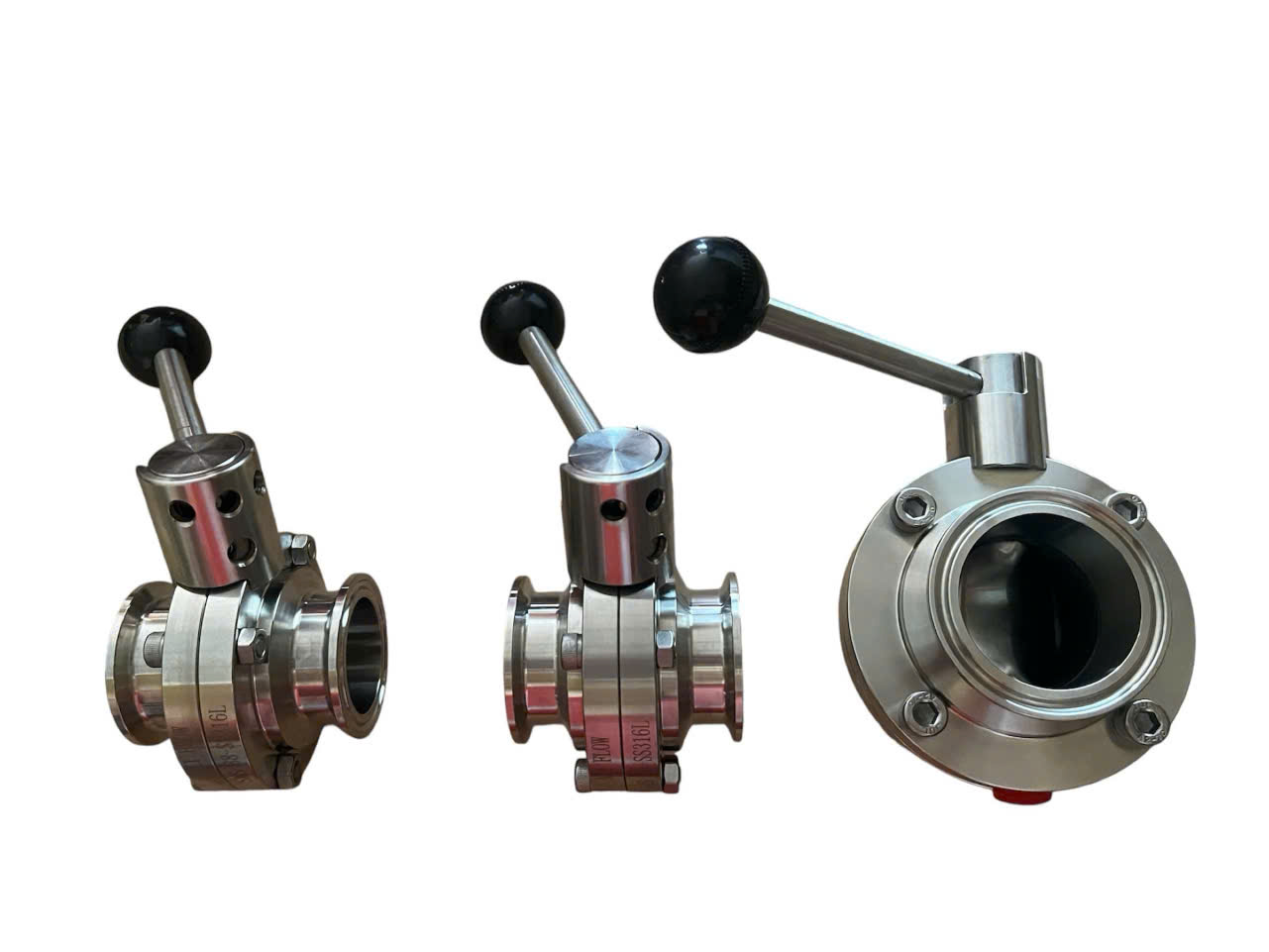

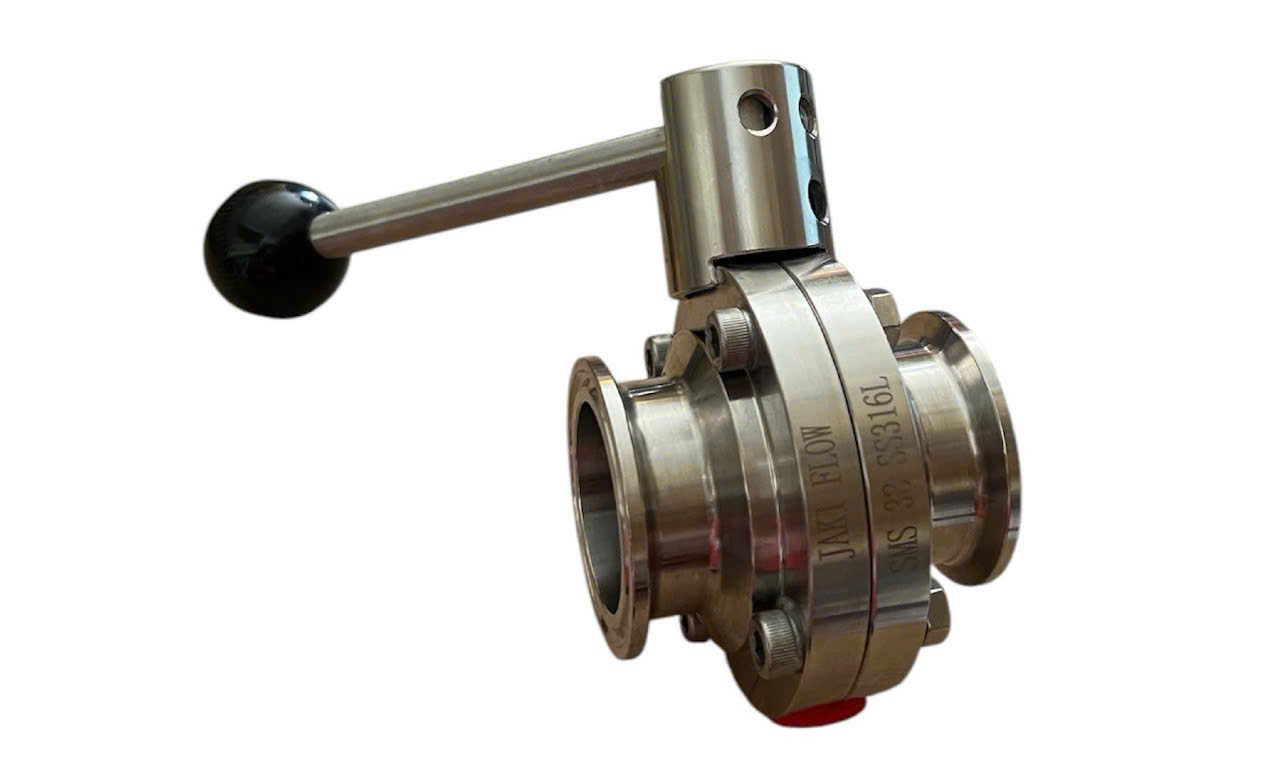

Van bướm inox vi sinh là toàn bộ phần thân cùng các bộ phận liên quan của van bướm vi sinh tay rút nhưng được loại bỏ bộ phận điều khiển (tay rút) đi.
Cấu tạo từng bộ phận của van bướm vi sinh điều khiển khí nén tác động đơn
Cấu tạo từng bộ phận của van bướm vi sinh điều khiển khí nén inox


Thông số kĩ thuật của van bướm inox vi sinh điều khiển khí nén


Thông số kĩ thuật của van bướm vi sinh điều khiển khí nén inox:

Chất liệu: Inox 304/316/316L
Chất liệu gioăng: Silicon, EPDM
Kích thước có sẵn: ø19 – ø219
Nhiệt độ làm việc: 0 – 220ºC
Áp suất: 25bar
Bộ phận điều khiển: Trục điều khiển khí nén tác động đơn
Kiểu lắp đặt: Clamp, hàn, rắc co
Môi trường làm việc: Nước, hoá chất, xăng dầu,…
Xuất xứ: Trung Quốc, Đài loan, thái lan, malaysia, hàn quốc

Phân loại van bướm vi sinh điều khiển khí nén inox


Dựa theo kiểu lắp đặt
Chúng tôi sẽ dựa vào kiểu lắp đặt của chúng để phân chúng thành 3 loại chính.

Van bướm vi sinh nối clamp điều khiển khí nén
Đây là dạng van bướm inox vi sinh điều khiển khí nén phổ biến nhất, với kiểu kết nối clamp của mình giúp cho việc lắp đặt và tháo gỡ nhanh chóng hơn, dễ dàng hơn, phù hợp để sử dụng cho những hệ thống cần thường xuyên tháo ra để vệ sinh.

Van bướm vi sinh điều khiển khí nén dạng hàn
Kiểu kết nối hàn của van mang lại một liên kết chắc chắn hơn, chịu được áp lực lớn hơn. Phù hợp sử dụng trong các hệ thống hoạt động với áp lực lớn. Tuy nhiên, mặt hạn chế của dạng van với kết nối hàn này là sẽ không thể tháo ra để vệ sinh thường xuyên được và khi van sảy ra hỏng hóc ở bên trong thì cũng rất khó khăn trong việc sửa chữa cũng như thay thế.

Van bướm vi sinh điều khiển khí nén nối ren rắc co
Đây là một dạng van bướm khí nén với kiểu kết nối ren rắc co, tương tự như van nối clamp thì việc lắp đặt và tháo gỡ van này cũng khá dễ dàng. Kiểu van này thì không được sử dụng phổ biến như van bướm inox vi sinh nối clamp điều khiển khí nén.

Phân loại van bướm vi sinh điều khiển khí nén dựa vào chất liệu
Bộ điều khiển dạng trục của van bướm vi sinh điều khiển khí nén sẽ có 1 dạng duy nhất là tác động đơn, vỏ ngoài được làm từ vật liệu inox 304 bao phủ các bộ phận khác ở bên trong. Phần van nằm bên dưới là phần tiếp xúc trực tiếp với hoá chất, sẽ quyết định chất lượng của cả bộ van khí nén, thường được làm từ inox 304 hoặc inox 316.

2 loại chất liệu này sẽ có độ bền, khả năng chịu ăn mòn khác nhau. Chúng tôi đã có phần giải thích chi tiết trong bài viết: Ống đúc inox vi sinh

Van bướm vi sinh điều khiển khí nén inox 304
Với chất liệu là inox 304, van phù hợp sử dụng với những hệ thống dẫn truyền vi sinh thông thường, nên tránh những hoá chất có tính ăn mòn cao hay sử dụng trong môi trường clorua.

Van bướm vi sinh điều khiển khí nén inox 316
Inox 316 có khả năng chịu được hoá chất ăn mòn, làm việc tốt tại môi trường clorua, giúp cho van bướm vi sinh điều khiển khí nén inox 316 làm việc được trong đa dạng các môi trường. Tuy nhiên giá thành của van sẽ cao hơn đáng kể so với van inox 304, vậy nên bạn cần cân nhắc sử dụng loại van nào cho môi trường nào thích hợp.

Ưu điểm và ứng dụng của van bướm inox vi sinh điều khiển khí nén


Ưu điểm
Đây là những ưu điểm có thể dễ dàng nhận thấy nhất, giúp cho nó trở thành sự lựa chọn của các hệ thống dẫn truyền vi sinh hiện nay:

Tốc độ đóng mở nhanh
Cấu trúc gọn nhẹ, dễ lắp đặt
Độ bền của cao
Chịu được nhiệt độ cao
Chịu được áp lực lớn
Khả năng chống ăn mòn từ hoá chất tốt
Không bị oxy hoá
Ứng dụng của van vào các ngành sản xuất
Nhờ ưu điểm hoạt động hoàn toàn tự động, van bướm vi sinh điều khiển khí nén inox được ứng dụng để lắp đặt cho những hệ thống có ít công nhân, những dây chuyền tự động hoặc những ngành hoá chất có hại cho con người khi tiếp xúc thường xuyên.

Những hệ thống chúng tôi đã cung cấp loại van tự động này có thể kể đến như:

Nhà máy sản xuất bia.
Các xưởng sản xuất của công ty dược phẩm.
Những hệ thống chế biến thực phẩm.
Một số nhà máy lớn hoạt động về ngành hoá chất tại Việt Nam.


Mua van bướm vi sinh điều khiển khí nén inox


Van công nghiệp KIM PHÁT chúng tôi chuyên cung cấp ống inox vi sinh, van inox vi sinh, phụ kiện đường ống inox vi sinh cùng các loại van và phụ kiện inox công nghiệp khác. Sản phẩm được chúng tôi nhập khẩu trực tiếp từ nhà mày, có đầy đủ CO&CQ.

Bộ van bướm vi sinh điều khiển khí nén inox bao gồm nhiều kích thước khác nhau. Chúng thường có giá từ 1.500.000đ đến 3.550.000đ, tuỳ vào từng size với kích thước cụ thể khác nhau. Liên hệ ngay với chúng tôi để được tư vấn tận tình và nhận báo giá một cách nhanh chóng nhất.
