Trong hệ thống đường ống công nghiệp hiện đại, việc lựa chọn một chiếc van công nghiệp thông minh, bền bỉ và hiệu quả là yếu tố then chốt quyết định đến năng suất và độ ổn định của toàn bộ dây chuyền. Trong bối cảnh đó, Van bướm nhôm Toyo khí nén một chiều model FAS-550LA nổi lên như một thiết bị hàng đầu, được tin tưởng bởi các kỹ sư và nhà quản lý vận hành trên toàn thế giới. Sản phẩm này là sự kết hợp hoàn hảo giữa chất liệu nhôm hợp kim cao cấp, cơ cấu dẫn động khí nén một chiều mạnh mẽ và thiết kế thông minh từ thương hiệu Toyo Valve - Nhật Bản, một biểu tượng của sự tin cậy và chất lượng trong ngàng công nghiệp van.
Được phân phối chính hãng tại Việt Nam bởi Vankimphat.com, dòng van FAS-550LA mang đến giải pháp tự động hóa tối ưu cho các ứng dụng đóng/mở hoặc điều tiết dòng chảy các loại lưu chất khí, nước, hơi nóng trong các nhà máy sản xuất, hệ thống cấp thoát nước, hệ thống PCCC, nhà máy nhiệt điện, hóa chất và thực phẩm. Với khả năng chịu áp cao lên đến 16Bar, dải kích cỡ đa dạng từ DN50 (2") cho đến DN300 (12"), và khả năng vận hành nhanh chóng, chính xác chỉ bằng tín hiệu khí nén, van bướm Toyo FAS-550LA chính là trợ thủ đắc lực, nâng cấp hệ thống của bạn lên một tầm cao mới.
Bài viết khái quát này sẽ đi sâu phân tích mọi khía cạnh của sản phẩm, từ thông số kỹ thuật, cấu tạo, nguyên lý hoạt động, đến những ưu điểm vượt trội và các ứng dụng thực tế, cung cấp cho bạn cái nhìn toàn diện nhất để đưa ra quyết định đầu tư sáng suốt.
Để đánh giá chính xác một sản phẩm công nghiệp, việc đầu tiên là phải xem xét kỹ lưỡng bảng thông số kỹ thuật của nó. Dưới đây là bảng tổng hợp đầy đủ và chi tiết các thông số của van bướm điều khiển khí nén Toyo FAS-550LA.
Bảng Thông Số Kỹ Thuật
| Thông Số | Giá Trị / Mô Tả | Ghi Chú |
|---|---|---|
| Thương hiệu | TOYO VALVE | Sản xuất tại Nhật Bản / Hàn Quốc / Malaysia (Tùy đời) |
| Model Van | FAS-550LA | LA: Ký hiệu bộ điều khiển khí nén 1 chiều (On/Off) |
| Kiểu van | Van bướm điều khiển khí nén | |
| Chức năng | Đóng / Mở (ON-OFF) | Điều khiển 1 chiều (Single Acting) |
| Thân van | Nhôm hợp kim | Đúc khuôn, độ bền cao, chống ăn mòn |
| Đĩa van (Disc) | Thép không gỉ SS304 / SS316 | Chống ăn mòn, độ bền cơ học cao |
| Seat van (Lớp đệm kín) | EPDM, NBR, Viton, PTFE,... | Tùy chọn theo nhiệt độ và loại lưu chất |
| Trục van (Stem) | Thép không gỉ SS416 | Xi mạ, chống rỉ, chịu lực tốt |
| Kích cỡ van | DN50 - DN300 | Tương đương 2" - 12" |
| Áp suất làm việc (PN) | 10 Bar / 16 Bar | Tùy model và kích cỡ |
| Nhiệt độ làm việc | -10°C đến ~180°C | Phụ thuộc lớn vào vật liệu Seat |
| Môi trường làm việc | Nước, khí nén, hơi nóng, dầu, hóa chất không ăn mòn mạnh | |
| Bộ điều khiển | Bộ xi lanh khí nén 1 chiều | Vật liệu: Nhôm hợp kim |
| Áp suất khí nén điều khiển | 4 - 7 Bar (Kg/cm²) | Áp suất khí nén tiêu chuẩn |
| Điện áp điều kèm | 24VDC, 220VAC (Tùy chọn) | Dành cho van điện từ và công tắc giới hạn |
| Kết nối | Mặt bích | Tiêu chuẩn JIS, BS, DIN, ANSI,... |
| Tiêu chuẩn mặt bích | JIS 10K / 16K, BS PN10/16, DIN PN10/16 | |
| Môi trường áp dụng | Nhà máy nước, PCCC, HVAC, đóng tàu, hóa chất, thực phẩm, dệt may,... | |
| Xuất xứ | Nhật Bản / Hàn Quốc / Malaysia | Tùy theo đợt sản xuất |
| Bảo hành | 12 tháng | Chính hãng từ Vankimphat.com |
Giải Thích Chi Tiết Các Thông Số Quan Trọng:
Model FAS-550LA: Mã FAS thường chỉ dòng van bướm tiêu chuẩn của Toyo. Số 550 có thể ám chỉ loại bộ điều khiển. Hậu tố "LA" là quan trọng nhất, nó cho biết đây là bộ điều khiển khí nén tác động đơn (Single Acting), sử dụng lò xo để trả về vị trí đóng hoặc mở mặc định khi không có khí nén. Điều này cung cấp tính an toàn "fail-safe" (ví dụ: mất khí nén thì van sẽ tự động đóng lại để an toàn).
Vật liệu thân van bằng nhôm hợp kim: Đây là một điểm mạnh nổi bật. Nhôm hợp kim không chỉ nhẹ hơn rất nhiều so với gang, thép, giúp dễ dàng lắp đặt và bảo trì, mà còn có khả năng chống ăn mòn tuyệt vời trong nhiều môi trường khác nhau, đặc biệt là ngoài trời. Nó không bị rỉ sét như gang, mang lại vẻ ngoài sạch sẽ và chuyên nghiệp.
Áp suất làm việc 16Bar: Đây là mức áp suất rất cao đối với một van bướm, thể hiện chất lượng thiết kế và chế tạo vượt trội của Toyo. Nó cho phép van hoạt động ổn định trong hầu hết các ứng dụng công nghiệp thông thường, thậm chí một số ứng dụng có áp lực cao.
Áp suất khí nén điều khiển 4-7 Bar: Đây là dải áp suất khí nén tiêu chuẩn trong hầu hết các nhà máy, xưởng sản xuất. Việc sử dụng được nguồn khí nén sẵn có này giúp tiết kiệm chi phí đầu tư so với các dòng van điều khiển điện thường đắt đỏ hơn.

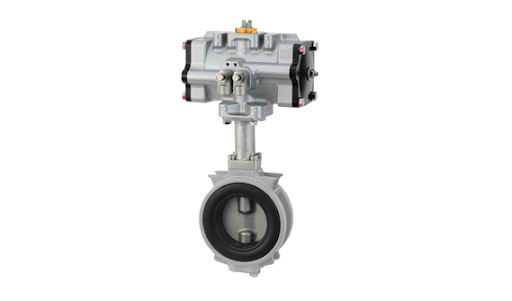

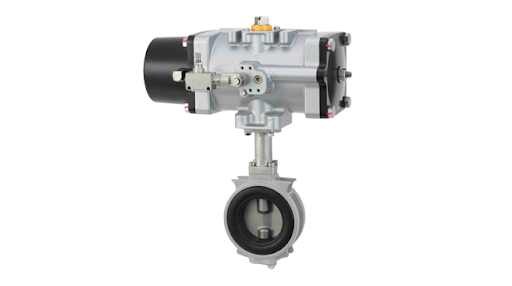

Van bướm khí nén Toyo FAS-550LA là một cụm thiết bị hoàn chỉnh, được cấu thành từ 2 bộ phận chính liên kết chặt chẽ với nhau: Thân van bướm và Bộ điều khiển khí nén (Actuator).
A. Thân Van Bướm (Butterfly Valve Body):
Thân van (Body): Được đúc từ nhôm hợp kim cao cấp, có độ bền cơ học và khả năng chống ăn mòn cao. Thiết kế mặt bích theo tiêu chuẩn quốc tế, dễ dàng lắp đặt giữa hai mặt bích đường ống.
Đĩa van (Disc): Là bộ phận trực tiếp điều tiết dòng chảy, được làm bằng thép không gỉ SS304 hoặc SS316. Đĩa van có thiết kế hình cánh bướm, xoay một góc 90° để đóng/mở hoàn toàn. Bề mặt đĩa được đánh bóng, giảm ma sát và chống bám dính.
Trục van (Stem): Là trục truyền động, kết nối đĩa van với bộ điều khiển khí nén bên ngoài. Trục được chế tạo từ thép không gỉ SS416, được xi mạ để tăng cứng và chống rỉ, đảm bảo truyền momen xoắn mạnh mẽ mà không bị biến dạng.
Seat van (Vòng đệm làm kín): Là bộ phận quan trọng nhất để đảm bảo độ kín khít của van khi đóng. Vòng seat thường làm bằng cao su EPDM (phổ biến cho nước, hơi nóng <120°C), NBR (dầu, nước), hoặc Viton (chịu hóa chất, nhiệt độ cao hơn), PTFE (chịu hóa chất mạnh, nhiệt độ rất cao). Vòng seat được lắp gioăng kín vào rãnh trên thân van.
B. Bộ Điều Khiển Khí Nén (Pneumatic Actuator) - Model 550LA:
Vỏ xi lanh (Cylinder Housing): Đúc bằng nhôm hợp kim, cứng cáp, bền bỉ.
Piston: Chuyển động bên trong xi lanh, được làm từ vật liệu chống mài mòn.
Lò xo: Đây là điểm đặc trưng của actuator một chiều (Single Acting). Lò xo có nhiệm vụ đưa piston về vị trí mặc định (thường là đóng - Fail Close) khi nguồn khí nén bị cắt.
Trục truyền động: Kết nối trực tiếp với trục van, biến chuyển động tịnh tiến của piston thành chuyển động xoay 90°.
Các cổng khí nén: Một cổng khí nén vào để cấp khí, đẩy piston thắng lại lực lò xo.
Bộ van điện từ (Solenoid Valve) và Công tắc giới hạn (Limit Switch): Đây là các phụ kiện đi kèm tùy chọn, được gắn trực tiếp lên actuator để tạo thành một bộ điều khiển hoàn chỉnh.
Van điện từ: Nhận tín hiệu điện (24V, 220V) từ tủ PLC để đóng/mở đường cấp khí nén vào actuator, từ đó điều khiển van.
Công tắc giới hạn: Cung cấp tín hiệu phản hồi về trạng thái thực tế của van (đã đóng hoàn toàn hay mở hoàn toàn) cho tủ điều khiển.
Nguyên lý hoạt động của van FAS-550LA rất đơn giản và tin cậy, dựa trên sự kết hợp giữa áp suất khí nén và lực lò xo.
a. Trạng thái mặc định (Mất khí nén - Fail Safe):
Khi không có khí nén cấp vào bộ điều khiển, lực của lò xo bên trong xi lanh sẽ đẩy piston về một vị trí cố định. Thiết kế thông thường là Fail Close (FC) - Tự động đóng. Ở trạng thái này, đĩa van nằm vuông góc với dòng chảy, chặn hoàn toàn lưu chất. Tính năng này cực kỳ quan trọng cho các ứng dụng an toàn, yêu cầu van phải đóng lại khi xảy ra sự cố mất nguồn điều khiển (mất khí nén).
b. Trạng thái hoạt động (Có khí nén):
Khi hệ thống cần van mở, một tín hiệu điện sẽ được gửi đến van điện từ. Van điện từ mở ra, cho phép dòng khí nén (4-7 Bar) đi vào buồng phía trên của xi lanh trong actuator. Áp lực khí nén sẽ đẩy piston đi xuống, nén lò xo lại. Chuyển động tịnh tiến của piston được cơ cấu trục vít biến đổi thành chuyển động quay 90°, làm xoay trục van và đĩa van. Đĩa van lúc này song song với dòng chảy, cho phép lưu chất đi qua. Van ở trạng thái MỞ.
c. Trạng thái đóng lại:
Khi hệ thống cần đóng van, tín hiệu điện đến van điện từ bị ngắt. Van điện từ ngừng cấp khí nén và đồng thời xả khí trong xi lanh ra ngoài khí quyển. Khi không còn áp suất khí nén, lò xo giãn ra, đẩy piston trở về vị trí ban đầu, kéo theo đĩa van xoay 90° về trạng thái ĐÓNG.
Chu trình này diễn ra rất nhanh chóng (chỉ trong vài giây), mạnh mẽ và chính xác, lặp lại hàng nghìn lần mà ít có sự hao mòn nhờ vào chất lượng chế tạo cao cấp của Toyo.
Sản phẩm này không ngẫu nhiên mà được ưa chuộng rộng rãi. Nó sở hữu một loạt các ưu điểm nổi bật so với các dòng van thông thường khác trên thị trường.
Độ Tin Cậy & Tuổi Thọ Cao: Toyo là thương hiệu toàn cầu với tiêu chuẩn chất lượng Nhật Bản. Mọi chi tiết từ đĩa van, trục van đến seat đệm đều được gia công chính xác, sử dụng vật liệu cao cấp, đảm bảo hoạt động ổn định, ít hỏng hóc và có tuổi thọ vận hành lâu dài ngay cả trong môi trường khắc nghiệt.
Tính Năng An Toàn "Fail-Safe": Bộ điều khiển khí nén một chiều với cơ chế lò xo cung cấp khả năng an toàn vượt trội. Khi xảy ra sự cố mất nguồn khí nén hoặc hỏng hóc hệ thống điều khiển, van sẽ tự động trở về trạng thái an toàn (đóng hoặc mở mặc định), ngăn ngừa các tai nạn hoặc hư hỏng thiết bị, bảo vệ con người và dây chuyền sản xuất.
Vận Hành Nhanh & Chính Xác: Tốc độ đóng/mở nhanh (chỉ trong vòng vài giây) đáp ứng tức thì các yêu cầu điều khiển từ hệ thống PLC. Độ chính xác cao, đảm bảo van đóng/mở hoàn toàn 100%, tránh tình trạng rò rỉ hoặc cản trở dòng chảy không đáng có.
Vật Liệu Nhôm Hợp Kim Cao Cấp:
Nhẹ: Giảm tải trọng lên đường ống và giá đỡ, dễ dàng vận chuyển, lắp đặt và bảo trì.
Chống Rỉ Sét: Vượt trội so với van gang, đặc biệt phù hợp cho môi trường ngoài trời, khu vực ẩm ướt hoặc có hóa chất ăn mòn nhẹ.
Bền Bỉ: Nhôm hợp kim có độ bền cơ học tốt, chịu được va đập và áp suất cao.
Khả Năng Tương Thích & Tích Hợp Dễ Dàng: Van được thiết kế theo các tiêu chuẩn mặt bích quốc tế (JIS, DIN, BS), dễ dàng lắp đặt thay thế cho các loại van khác trên đường ống hiện có. Bộ điều khiển có sẵn các lỗ mounting tiêu chuẩn để gắn thêm van điện từ, công tắc giới hạn, bộ định vị,... một cách dễ dàng, tích hợp hoàn hảo vào hệ thống tự động hóa.
Bảo Trì Dễ Dàng & ÍT Tốn Kém: Thiết kế module cho phép tháo rời và thay thế từng bộ phận (như seat van, bộ điều khiển) một cách dễ dàng khi cần bảo trì, mà không phải thay thế toàn bộ van, giúp tiết kiệm chi phí lâu dài.
Tiết Kiệm Năng Lượng: So với van điều khiển điện, van khí nén tiêu thụ ít năng lượng hơn do sử dụng nguồn khí nén sẵn có. Chi phí vận hành thấp.
Giá Thành Hợp Lý: Mặc dù là hàng chính hãng chất lượng cao, nhưng mức giá của van bướm nhôm Toyo FAS-550LA là rất cạnh tranh so với các thương hiệu châu Âu khác, mang lại giá trị tuyệt vời cho số tiền đầu tư.
Nhờ những ưu điểm vượt trội, van bướm Toyo FAS-550LA được ứng dụng rộng rãi trong vô số ngành công nghiệp:
Hệ Thống Cấp Thoát Nước & Xử Lý Nước Thải: Điều khiển đóng/mở dòng nước, bùn thải trong các nhà máy xử lý nước sạch, nước thải, trạm bơm.
Hệ Thống Chữa Cháy (PCCC): Là van điều khiển tự động trong các hệ thống sprinkler, hệ thống bơm chữa cháy trung tâm, đảm bảo phản ứng nhanh và chính xác khi có hỏa hoạn.
Ngành Công Nghiệp Thực Phẩm & Đồ Uống: Với khả năng sử dụng seat làm từ vật liệu đạt tiêu chuẩn vệ sinh (FDA) như EPDM hoặc PTFE, van phù hợp cho các đường ống dẫn sữa, nước giải khát, bia, nguyên liệu thực phẩm dạng lỏng.
Ngành Hóa Chất & Dược Phẩm: Sử dụng với vật liệu seat Viton hoặc PTFE chống ăn mòn, van dùng để điều tiết các hóa chất trung tính, dung môi, hóa chất có tính ăn mòn nhẹ.
Hệ Thống Khí Nén & Hơi Nóng: Trong các nhà máy nhiệt điện, lò hơi, van được dùng để điều khiển dòng hơi nóng, khí nén áp suất cao.
Hệ Thống HVAC: Điều hòa không khí trung tâm, kiểm soát dòng nước lạnh, nước nóng trong các tòa nhà cao tầng, trung tâm thương mại.
Công Nghiệp Đóng Tàu: Sử dụng trên các tàu biển để kiểm soát dòng nước biển, dầu, nhiên liệu.
Nhà Máy Dệt May, Giấy, Và Các Ngành Sản Xuất Khác: Ứng dụng trong bất kỳ hệ thống đường ống nào yêu cầu tự động hóa quá trình đóng/mở.
