Trong thế giới của các hệ thống công nghiệp hiện đại, nơi mà hiệu suất, độ tin cậy và tính tự động hóa được đặt lên hàng đầu, van bướm điều khiển khí nén đã trở thành một thành phần không thể thiếu. Trong phân khúc các sản phẩm chất lượng cao, van bướm nhôm khí nén Toyo FA-550LA nổi bật như một giải pháp ưu việt, kết hợp giữa thiết kế vật liệu thông minh và công nghệ truyền động tiên tiến.
Sản phẩm này là sự lựa chọn hàng đầu cho các ứng dụng liên quan đến khí nén, nước sạch, nước thải đã qua xử lý, và các hệ thống thông gió, điều hòa không khí (HVAC). Với thân van được đúc từ hợp kim nhôm siêu nhẹ và bền bỉ, cùng bộ điều khiển khí nén Toyo được tích hợp, FA-550LA mang đến một giải pháp kiểm soát dòng chảy mạnh mẽ, linh hoạt và có tuổi thọ vượt trội.
Bài viết chi tiết này sẽ cung cấp cho bạn một cái nhìn toàn diện nhất về van bướm Toyo FA-550LA, từ cấu tạo, nguyên lý hoạt động, các thông số kỹ thuật then chốt, cho đến những ứng dụng thực tế và hướng dẫn lựa chọn, lắp đặt chi tiết.
Trước khi đi sâu vào sản phẩm, điều quan trọng là phải hiểu về thương hiệu đứng sau nó. Toyo Valve Co., Ltd. là một nhà sản xuất van công nghiệp danh tiếng đến từ Nhật Bản. Với bề dày lịch sử và kinh nghiệm, Toyo đã xây dựng được danh tiếng vững chắc trên toàn cầu về chất lượng sản phẩm, độ chính xác và sự đổi mới không ngừng.
Các sản phẩm van của Toyo luôn tuân thủ các tiêu chuẩn chất lượng khắt khe nhất của quốc tế như JIS, ISO, và được kiểm nghiệm nghiêm ngặt trước khi xuất xưởng. Sự tin cậy của thương hiệu Toyo đến từ:
Cam kết về chất lượng: Mọi vật liệu, quy trình sản xuất và lắp ráp đều được kiểm soát chặt chẽ.
Công nghệ tiên tiến: Toyo không ngừng nghiên cứu và phát triển để cải thiện hiệu suất và độ bền của van.
Đa dạng sản phẩm: Cung cấp giải pháp toàn diện cho mọi nhu cầu, từ van bướm, van bi, van cổng đến các bộ truyền động khí nén, điện.
Dịch vụ toàn cầu: Mạng lưới phân phối rộng khắp đảm bảo khách hàng có thể dễ dàng tiếp cận sản phẩm và được hỗ trợ kỹ thuật tận tình.
Việc lựa chọn van bướm nhôm Toyo FA-550LA chính là lựa chọn sự an tâm, hiệu quả và một giải pháp lâu dài cho hệ thống của bạn.

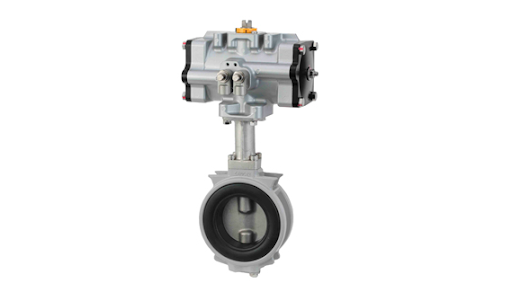

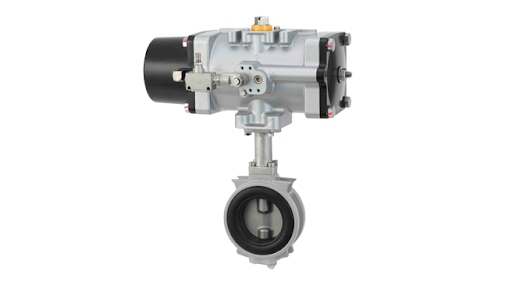

Van bướm Toyo FA-550LA là một cụm van hoàn chỉnh, bao gồm hai thành phần chính: thân van bướm và bộ điều khiển bằng khí nén (Actuator). Sự kết hợp hoàn hảo này tạo nên một sản phẩm có những ưu điểm vượt trội.
3.1. Thân Van Bướm Bằng Hợp Kim Nhôm
Chất liệu: Thân van được đúc từ hợp kim nhôm chất lượng cao, qua quy trình xử lý bề mặt sơn epoxy hoặc anode hóa, tạo nên khả năng chống ăn mòn tuyệt vời trước các tác nhân hóa học và môi trường ẩm ướt.
Ưu điểm của nhôm:
Nhẹ hơn đáng kể so với van gang hoặc thép, giúp việc vận chuyển, lắp đặt và bảo trì dễ dàng hơn, đồng thời giảm tải trọng lên hệ thống đường ống.
Độ bền cơ học cao, chịu được áp lực và va đập tốt.
Không bị gỉ sét trong môi trường nước và khí thông thường, đảm bảo tuổi thọ lâu dài.
Giá thành hợp lý so với các vật liệu chống ăn mòn khác như inox, thép không gỉ.
3.2. Đĩa Van (Disk)
Đĩa van thường được làm từ thép không gỉ (SUS304, SUS316) hoặc hợp kim nhôm phủ epoxy, có thiết kế hình cánh bướm, mỏng nhẹ nhưng vẫn đảm bảo độ cứng vững.
Thiết kế hướng dòng lưu chất, giúp giảm thiểu tổn thất áp suất khi van mở hoàn toàn, tiết kiệm năng lượng cho hệ thống.
3.3. Gioăng Làm Kín (Seat)
Đây là bộ phận quan trọng quyết định độ kín khít của van. Toyo FA-550LA sử dụng gioăng làm kín bằng EPDM (Ethylene Propylene Diene Monomer) hoặc NBR (Nitrile Butadiene Rubber) là phổ biến.
EPDM: Có khả năng chịu nhiệt tốt (đến 120°C - 150°C), chống lão hóa và chịu được thời tiết, ozone, nước nóng, hơi nước và một số hóa chất.
NBR: Có khả năng chống dầu, mỡ và nhiên liệu hydrocarbon tốt, phù hợp với một số ứng dụng đặc thù.
Gioăng được lắp ghép kín với đĩa van, đảm bảo không có rò rỉ khi van ở trạng thái đóng.
3.4. Trục Van (Stem)
Trục van được chế tạo từ thép không gỉ, có độ cứng và khả năng chống ăn mòn cao.
Trục được thiết kế kín với thân van thông qua các bộ phận làm kín như gioăng O-ring, ngăn không cho lưu chất rò rỉ ra ngoài môi trường.
3.5. Bộ Điều Khiển Khí Nén (Pneumatic Actuator) Toyo
Đây là "trái tim" của van, chịu trách nhiệm chuyển đổi năng lượng khí nén thành chuyển động quay để đóng/mở đĩa van.
Thiết kế kiểu Song Piston (Double Acting) hoặc Lò Xo Phản Hồi (Spring Return):
Double Acting (DA): Van sử dụng khí nén để thực hiện cả hành động đóng và mở. Khi cấp khí nén vào một cổng, van mở (hoặc đóng). Khi cấp khí nén vào cổng ngược lại, van thực hiện hành động ngược lại. Loại này yêu cầu khí nén cho cả hai phía.
Spring Return (SR) - ON/OFF: Còn gọi là Single Acting. Bộ truyền động sử dụng khí nén để thực hiện một hành động (ví dụ: mở van) và một lò xo tích trữ năng lượng để thực hiện hành động ngược lại (ví dụ: đóng van) khi ngừng cấp khí. Loại này rất quan trọng trong các ứng dụng an toàn, yêu cầu van phải trở về trạng thái an toàn định trước (thường là đóng hoặc mở) khi mất nguồn khí nén.
Vật liệu: Vỏ actuator làm bằng hợp kim nhôm tiêu chuẩn, sơn epoxy, bền bỉ và nhẹ.
Hiệu suất cao: Thiết kế piston kép cung cấp mô-men xoắn đầu ra lớn và ổn định, ngay cả ở áp suất khí nén thấp.
Gắn kết tiêu chuẩn: Bộ điều khiển được thiết kế để lắp đặt trực tiếp lên thân van thông qua các tiêu chuẩn kết nối phổ biến như ISO 5211, đảm bảo độ đồng trục và vận hành trơn tru.
Nguyên lý hoạt động của van bướm khí nén Toyo FA-550LA rất trực quan và đáng tin cậy:
1. Trạng thái ban đầu: Van có thể được thiết lập ở trạng thái đóng hoặc mở tùy theo cài đặt và loại actuator (Double Acting hoặc Spring Return).
2. Khi nhận tín hiệu điều khiển: Hệ thống điều khiển (có thể là solenoid valve - van điện từ) sẽ cấp khí nén (thường ở áp suất 4-7 bar) vào cổng của bộ điều khiển khí nén.
3. Chuyển đổi năng lượng: Khí nén đi vào sẽ đẩy piston bên trong actuator chuyển động. Chuyển động tịnh tiến của piston được chuyển đổi thành chuyển động quay thông qua một cơ cấu trục vít hoặc bánh răng.
4. Đóng/mở van: Chuyển động quay này được truyền trực tiếp đến trục van, làm quay đĩa van một góc 90° (từ 0° - đóng hoàn toàn đến 90° - mở hoàn toàn). Góc quay có thể được điều chỉnh một phần nếu sử dụng kèm bộ định vị.
5. Kết thúc chu kỳ:
Đối với loại Double Acting: Van sẽ giữ nguyên vị trí cho đến khi có tín hiệu khí nén ngược lại.
Đối với loại Spring Return: Khi ngừng cấp khí nén, lò xo bên trong sẽ tự động đưa van về trạng thái an toàn ban đầu (đóng hoặc mở).
Quá trình này diễn ra rất nhanh chóng (chỉ trong vài giây), cho phép đóng/mở van một cách tức thì, phù hợp cho cả các ứng dụng yêu cầu đóng nhanh để cách ly dòng chảy.
Dưới đây là bảng tổng hợp đầy đủ các thông số kỹ thuật quan trọng của sản phẩm:
| Thông Số Kỹ Thuật | Chi Tiết & Mô Tả |
|---|---|
| Thương hiệu | Toyo Valve (Nhật Bản) |
| Model | FA-550LA (Series phổ biến cho kích cỡ van từ DN50 - DN300) |
| Kiểu van | Van bướm điều khiển khí nén, dạng 2 mảnh |
| Kích cỡ van (Size) | DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 (Tương đương 2", 2.5", 3", 4", 5", 6", 8", 10", 12") |
| Vật liệu thân van | Hợp kim nhôm (Aluminum Alloy), xử lý bề mặt sơn epoxy hoặc anode |
| Vật liệu đĩa van | Thép không gỉ SUS304/SUS316 hoặc Nhôm epoxy |
| Vật liệu gioăng làm kín | EPDM (Tiêu chuẩn), NBR, Viton (FKM) (Tùy chọn theo môi trường) |
| Áp suất làm việc (PN) | PN10 (10 bar) - Áp lực làm việc tiêu chuẩn |
| Nhiệt độ làm việc | -10°C đến +120°C (Với gioăng EPDM). Có thể cao hơn với vật liệu gioăng khác (Viton lên đến 180°C) |
| Môi trường làm việc | Khí nén, nước, nước thải, hóa chất trung tính, dầu (tùy gioăng) |
| Kiểu kết nối | Wafer (Kẹp giữa hai mặt bích) hoặc Lug (Tai bắt bulong) - Tiêu chuẩn là Wafer |
| Tiêu chuẩn mặt bích | JIS 10K, BS, DIN, ANSI (Tùy chọn) |
| Bộ điều khiển | Pneumatic Actuator Toyo |
| Kiểu tác động | Double Acting (DA) hoặc Spring Return (SR) (Fail Close - Đóng khi mất khí, hoặc Fail Open - Mở khi mất khí) |
| Áp suất khí nén điều khiển | 4 - 7 Bar (Khuyến nghị 5 - 6 Bar) |
| Góc quay | 90° (1/4 vòng) |
| Thời gian đóng/mở | ~2 - 5 giây (Tùy kích cỡ và áp suất khí nén) |
| Phụ kiện đi kèm | Công tắc giới hạn (Limit Switch), Bộ lọc khí - điều áp - bôi trơn (F.R.L), Van solenoid (Van điện từ) |
| Tình trạng hàng | Có sẵn nhiều kích cỡ, giao hàng nhanh chóng |
6.1. Ưu điểm vượt trội:
Trọng lượng nhẹ: Vật liệu nhôm giúp giảm chi phí vận chuyển và dễ dàng lắp đặt trên các hệ thống đường ống trên cao.
Khả năng chống ăn mòn tốt: Thân van nhôm ít bị ảnh hưởng bởi rỉ sét, phù hợp với nhiều môi trường làm việc khác nhau.
Vận hành nhanh và tự động hóa cao: Tốc độ đóng/mở nhanh, dễ dàng tích hợp vào hệ thống điều khiển trung tâm (PLC, SCADA) thông qua van solenoid.
Độ bền và tuổi thọ cao: Thiết kế và vật liệu của Toyo đảm bảo van hoạt động ổn định trong thời gian dài, ít hỏng hóc.
Bảo trì dễ dàng: Cấu trúc đơn giản, dễ tháo lắp để kiểm tra, thay thế gioăng làm kín hoặc các bộ phận khác khi cần.
Giá thành cạnh tranh: Cung cấp hiệu suất cao với mức giá tốt hơn so với van inox hoặc van gang truyền động khí nén.
An toàn: Đặc biệt với loại Spring Return, van luôn trở về trạng thái an toàn khi gặp sự cố mất khí nén.
6.2. Nhược điểm và lưu ý:
Hạn chế về nhiệt độ và áp suất: So với van thép hoặc inox, van nhôm có giới hạn chịu nhiệt và áp suất thấp hơn (thường dưới 120°C và PN10/16). Không phù hợp cho các ứng dụng nhiệt độ cực cao hoặc áp suất cực lớn.
Không dùng cho môi trường ăn mòn mạnh: Mặc dù chống rỉ tốt, nhưng nhôm có thể bị ăn mòn trong một số môi trường axit hoặc kiềm mạnh. Cần kiểm tra khả năng tương thích hóa học.
Yêu cầu hệ thống khí nén: Cần có nguồn khí nén sạch, khô và ổn định để vận hành. Cần đầu tư thêm hệ thống cung cấp khí nén nếu chưa có.
Van bướm nhôm khí nén Toyo FA-550LA là một giải pháp linh hoạt, xuất hiện trong rất nhiều ngành công nghiệp:
Hệ thống khí nén công nghiệp: Điều khiển dòng khí nén trong các nhà máy, phân xưởng, trạm nén khí.
Hệ thống cấp thoát nước: Kiểm soát dòng chảy nước sạch, nước thô, nước đã qua xử lý trong các nhà máy nước, trạm bơm, khu đô thị.
Hệ thống HVAC (Sưởi ấm, Thông gió, Điều hòa không khí): Điều tiết lưu lượng nước nóng, nước lạnh trong các tòa nhà, bệnh viện, trung tâm thương mại.
Ngành thực phẩm và đồ uống: Ứng dụng trong các khâu xử lý nước, vệ sinh đường ống (CIP - Cleaning In Place) với vật liệu đạt tiêu chuẩn vệ sinh.
Xử lý nước thải: Đóng/mở dòng nước thải đã qua xử lý tại các bể lắng, bể chứa.
Ngành đóng tàu: Sử dụng trên các tàu thủy cho hệ thống nước biển, nước làm mát.
Công nghiệp hóa chất nhẹ: Vận chuyển các hóa chất trung tính, dung dịch loãng có tính ăn mòn thấp.
Để chọn đúng van Toyo FA-550LA cho hệ thống của mình, bạn cần xem xét các yếu tố sau:
Kích thước đường ống (Size): Đo chính xác đường kính trong (DN) hoặc đường kính danh nghĩa (NPS) của đường ống để chọn size van tương ứng (ví dụ: DN100, 4 inch).
Môi trường làm việc: Xác định loại lưu chất (khí, nước, hóa chất...). Nếu là hóa chất, cần biết tên và nồng độ cụ thể để chọn vật liệu gioăng (EPDM, NBR, Viton) cho phù hợp.
Áp suất làm việc (PN): Chọn van có áp suất danh nghĩa (PN) lớn hơn áp suất làm việc thực tế của hệ thống.
Nhiệt độ làm việc: Nhiệt độ tối đa và tối thiểu của lưu chất để đảm bảo vật liệu van (đặc biệt là gioăng) có thể chịu được.
Kiểu điều khiển (Quan trọng):
Double Acting (DA): Chọn nếu bạn chỉ cần đóng/mở và có nguồn khí nén cho cả hai phía.
Spring Return (SR): BẮT BUỘC chọn nếu hệ thống yêu cầu an toàn. Ví dụ: Van cần đóng ngay lập tức để ngăn chảy tràn khi mất điện/khí nén thì chọn SR Fail Close. Van cần mở để xả khẩn cấp thì chọn SR Fail Open.
Áp suất khí nén nguồn: Đảm bảo nguồn khí nén của bạn có thể cung cấp đủ áp suất từ 4-7 Bar.
Kiểu kết nối: Phổ biến là Wafer, nhưng nếu hệ thống yêu cầu van có thể tháo ra ở một đầu mà không ảnh hưởng đến đầu kia thì chọn kiểu Lug.
Tiêu chuẩn mặt bích: Kiểm tra tiêu chuẩn mặt bích trên hệ thống đường ống (JIS, ANSI, DIN) để đảm bảo khớp với van.
Phụ kiện đi kèm: Cân nhắc lắp đặt thêm bộ lọc khí (F.R.L) để bảo vệ actuator, van solenoid để điều khiển từ xa, và công tắc giới hạn để gửi tín hiệu phản hồi về trạng thái van.
9.1. Hướng dẫn lắp đặt:
Kiểm tra trước khi lắp: Đảm bảo van phù hợp với thông số kỹ thuật, không bị hư hại trong quá trình vận chuyển. Làm sạch đường ống, loại bỏ các vật lạ, ba via.
Hướng lắp đặt: Về nguyên tắc, van có thể lắp đặt ở mọi hướng. Tuy nhiên, nên tránh để trục van nằm ngang với phần gioăng làm kín hướng xuống dưới, vì điều này có thể khiến cặn bẩn tích tụ trên đĩa van và gioăng, ảnh hưởng đến độ kín.
Căn chỉnh: Đưa van vào giữa hai mặt bích, đảm bảo van và đường ống đồng trục hoàn toàn. KHÔNG dùng van như một công cụ để nắn chỉnh đường ống bị lệch.
Siết bulong: Lần lượt siết các bulong theo hình zíc-zắc, từ từ và đồng đều, theo đúng mô-men siết quy định. Việc siết quá chặt có thể làm biến dạng thân van và hỏng gioăng.
Kết nối khí nén: Kết nối ống dẫn khí nén vào đúng cổng của actuator (đối với DA) hoặc cổng duy nhất (đối với SR). Sử dụng keo dán ống hoặc ren tan đúng cách để đảm bảo kín khí.
9.2. Hướng dẫn bảo trì:
Bảo trì định kỳ: Kiểm tra trực quan van xem có rò rỉ hay hư hại bên ngoài không. Kiểm tra áp suất khí nén đầu vào.
Vận hành thử: Định kỳ cho van đóng/mở để tránh bị kẹt do tích tụ cặn.
Bảo trì bộ lọc khí (F.R.L): Xả nước ngưng tụ trong bình lọc và kiểm tra dầu bôi trơn định kỳ.
Thay thế gioăng làm kín: Khi phát hiện van bị rò rỉ, có thể cần tháo van và thay thế gioăng làm kín (seat). Đây là phụ tùng thay thế chính của van bướm.
Bảo trì actuator: Thông thường, actuator rất ít khi hỏng hóc. Nếu có vấn đề, nên liên hệ với nhà cung cấp để được hỗ trợ.
Q1: Van Toyo FA-550LA có thể dùng cho nước thải chưa xử lý được không?
A: Không nên. Nước thải chưa xử lý chứa nhiều rác, cặn rắn và chất ăn mòn có thể làm kẹt đĩa van và hỏng gioăng nhanh chóng. Sản phẩm này phù hợp hơn với nước thải đã qua xử lý hoặc nước sạch.
Q2: Tôi nên chọn loại Double Acting hay Spring Return?
A: Việc lựa chọn phụ thuộc vào yêu cầu an toàn của hệ thống. Nếu bạn cần van trở về trạng thái an toàn cố định (đóng/mở) khi mất nguồn khí, hãy chọn Spring Return. Nếu không có yêu cầu đó và chỉ cần đóng/mở thông thường, Double Acting là đủ.
Q3: Áp suất khí nén tối thiểu để van hoạt động là bao nhiêu?
A: Thông thường, áp suất khí nén tối thiểu là 4 Bar. Tuy nhiên, để van hoạt động mạnh mẽ và ổn định nhất, nên duy trì ở mức 5-6 Bar.
Q4: Tôi có thể điều khiển van mở một phần được không?
A: Van tiêu chuẩn FA-550LA là loại ON/OFF (đóng/mở hoàn toàn). Để điều khiển tuyến tính (mở 25%, 50%...), bạn cần lắp thêm một bộ phụ kiện gọi là Bộ Định Vị (Positioner) khí nén hoặc điện.
Q5: Tôi cần mua phụ tùng thay thế (như gioăng) thì làm thế nào?
A: Hãy liên hệ trực tiếp với đơn vị cung cấp van cho bạn. Cung cấp model và size van chính xác để họ cung cấp đúng phụ tùng thay thế chính hãng.
Van bướm nhôm khí nén Toyo FA-550LA có mức giá cạnh tranh và phụ thuộc vào các yếu tố sau:
Kích cỡ van (DN): Van càng lớn, giá thành càng cao.
Loại actuator: Spring Return (SR) thường có giá cao hơn so với Double Acting (DA) do cấu tạo phức tạp hơn.
Vật liệu gioăng: Gioăng Viton (FKM) thường đắt hơn EPDM và NBR.
Số lượng đặt hàng: Mua số lượng lớn thường được chiết khấu tốt.
Thời điểm đặt hàng: Giá có thể biến động theo thị trường nguyên vật liệu.
Để nhận báo giá chính xác nhất cho nhu cầu của bạn, vui lòng liên hệ trực tiếp với chúng tôi qua số hotline hoặc email. Chúng tôi cam kết:
Báo giá nhanh chóng và minh bạch trong vòng 15 phút.
Tư vấn kỹ thuật miễn phí, giúp bạn chọn đúng sản phẩm.
Giao hàng toàn quốc nhanh chóng, đảm bảo đúng tiến độ dự án.
Chính sách bảo hành chính hãng, hỗ trợ kỹ thuật 24/7.
Van bướm nhôm khí nén Toyo FA-550LA thực sự là một giải pháp hoàn hảo cho các hệ thống công nghiệp hiện đại, nơi đòi hỏi sự kết hợp giữa độ bền, hiệu suất và tính kinh tế. Với thiết kế thông minh từ vật liệu nhôm cao cấp, bộ truyền động khí nén mạnh mẽ và độ tin cậy đến từ thương hiệu Toyo Nhật Bản, sản phẩm này xứng đáng là sự lựa chọn hàng đầu của các kỹ sư, nhà thầu và chủ đầu tư.
