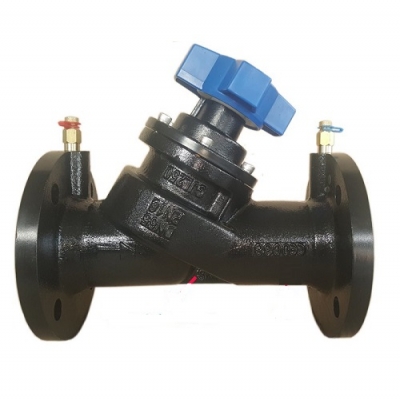

VAN CÂN BẰNG MẶT BÍCH
Van cân bằng tên tiếng anh là “Balancing Valve”. Đây là thiết bị thủy lực được sử dụng để làm đối trọng với một tải trọng mà tại đó van tạo ra một áp suất để cân bằng với một tải trọng không cho nó dịch chuyển khi hệ thống nghỉ (do ảnh hưởng của trọng lượng). Bình thường áp suất được cài đặt bằng 1,3 lần áp lực do tải trọng gây ra.
Van cân bằng balancing valve được sử dụng với mục đích cân bằng áp suất, lưu lượng và nhiệt độ của đường ống trên các nhánh hoặc các Fcu của một hệ thống. Ngoài ra van còn giúp chúng ta tính toán lưu lượng và tổn thất áp suất, giúp cài đặt giá trị của các nhánh trong hệ thống và cân bằng thuỷ lực dễ dàng.
Các loại van cân bằng là thiết bị được lắp đặt ở đường cung cấp hoặc đường trở về của hệ thống, trong hệ thống HVAC, hệ thống đường ống, chủ yếu trong các hệ thống nước lạnh. Nhất là trong các hệ thống làm mát, chúng thực sự cần thiết để tăng hiệu suất làm lạnh, làm mát của hệ thống.
Van cân bằng áp lực nước được chia làm 2 loại chính là van cân bằng cơ và van cân bằng tự động.Van này được lắp đặt ở đường cung cấp hoặc đường trở về trong hệ thống cùng với các
Van được cấu tạo gồm các bộ phận chính như:
Đây là một phép đo lưu lượng và điều chỉnh của van, điều chỉnh mức áp mong muốn thủ công. Nguyên lý của van cân bằng cho chảy thay đổi bằng cách cho dòng chảy đi qua tấm lưới của van, và với chức năng tắt. Bằng cách đo van trước và sau khi đo độ sụt áp, kết hợp với mở van, van có thể được chuyển đổi thành lưu lượng điều tiết của van. Van cân bằng tĩnh về cơ bản là mối quan hệ “chênh lệch lưu lượng – áp suất – mở”, chỉ báo mở có thể điều chỉnh lưu lượng cũng như điều chỉnh các đặc tính của bộ phận điều chỉnh giảm xóc.
Van cân bằng động còn được gọi là van điều khiển lưu lượng tự vận hành, là một chênh lệch áp suất nhất định giữa thân van và thân van có thể tự động duy trì lưu lượng của đường ống luôn giống nhau.
Thông qua thay đổi ống van cân bằng của khu vực dòng chảy để phù hợp với những thay đổi trước và sau chênh lệch áp suất van, để đạt được mục đích kiểm soát dòng chảy. Đó là sự khác biệt áp suất nhất định giữa lưu lượng đầu vào van có thể đảm bảo rằng lưu lượng không đổi. Nó tương đương với một dạng van tiết lưu biến đổi điện trở một phần, dạng van này bao gồm một dòng chảy thay đổi của van và lò xo có độ chính xác cao (5%) và thiết bị hỗ trợ. Chức năng chênh lệch áp suất của lò xo sẽ tự động kiểm soát lưu lượng dòng chảy của van, do đó làm cho lưu lượng của van không đổi.
Mục đích của van cân bằng là để cân bằng tổn thất áp suất giữa những nhánh hoặc giữa các FCU. Tránh hiện tượng dàn có nước dàn không hoặc dàn nước áp lực thấp, dàn áp lực cao. Ở một chừng mực nào đó, những FCU ở sơ đồ hồi ngược là tương đương như nhau. Còn khi sử dụng van cân bằng, các bạn có thể hồi trực tiếp và dùng chính van cân bằng để căn chỉnh thay van bi điều khiển khí nén, Van cân bằng tay thì phải có kinh nghiệm từng trải để điều chỉnh.
Hiện nay van cân bằng có rất nhiều loại tùy theo cấu tạo, chức năng, kiểu lắp đặt, …

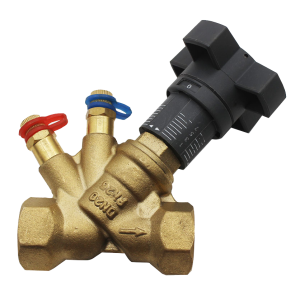

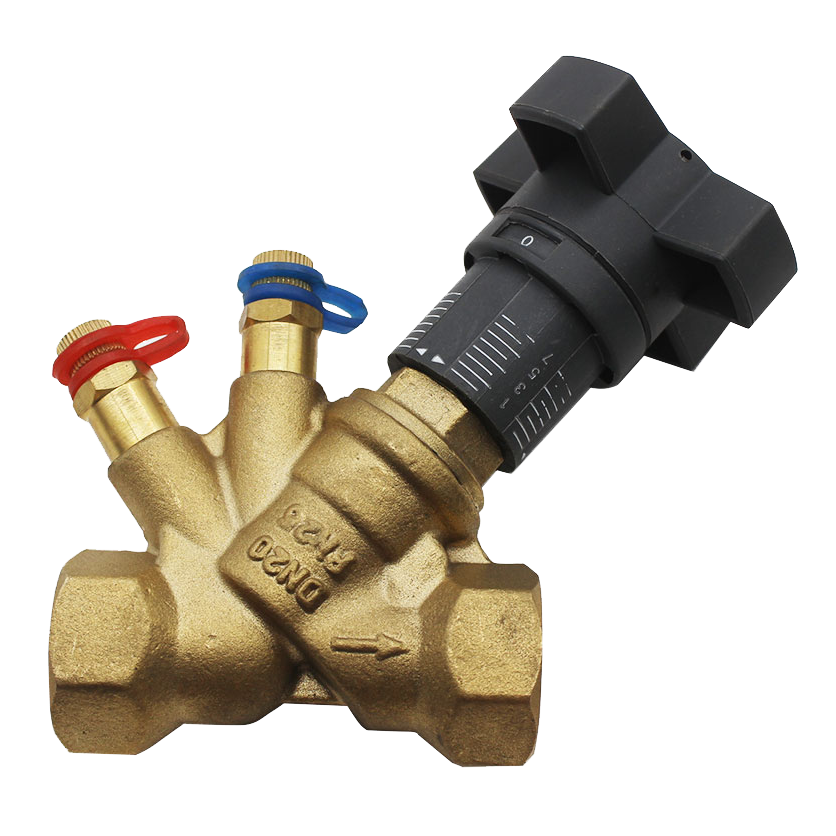

Van cân bằng cơ hay còn gọi là van cân bằng tĩnh được sử dụng để điều chỉnh áp lực và lưu lượng bằng tay. Loại van này phải tự điều chỉnh nên độ chính xác không cao.
Đây là dòng van chỉ sử dụng độ chênh áp để điều khiển thủy lực. Chúng không bị bám cặn, có thể kiểm tra áp suất và đóng, xả mở van bằng núm xoay, tay vặn điều khiển. Van thường được lắp cùng với đồng hồ đo lưu lượng hoặc đồng hồ đo áp. Đây là dòng van có chi phí đầu tư thấp.
Van cân bằng tự động có thể kiểm soát dòng chảy hoạt toàn tự động mà không cần điều chỉnh núm xoay. Van được thiết lập một thông số tiêu chuẩn cho trước và đảm bảo van kiểm soát tốc độ dòng chảy ổn định. Khi áp suất phía trước van tăng cao lập tức van sẽ đóng một số chi tiết, khi đó áp suất qua van và lưu lượng dòng chảy sẽ được giữ ổn định.
Dòng van này ít tồn thất áp suất hơn, hiệu suất hoạt động cao hơn và không cần sử dụng máy đo lưu lượng hay đồng hồ áp suất. Tuy nhiên chúng dễ bám cặn, khó kiểm tra chênh áp, không có chức năng đóng, không thể điều chỉnh nhiệt độ và chi phí cũng cao hơn.
