Van cổng ty chìm ATZ Malaysia mặt bích là một trong những sản phẩm chất lượng cao được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp và dân dụng. Với thiết kế đặc biệt và chất liệu bền bỉ, van cổng này đáp ứng tốt các yêu cầu kỹ thuật và đảm bảo hiệu suất hoạt động ổn định.

1. Giới thiệu về van cổng ty chìm ATZ Malaysia mặt bích

Van cổng ty chìm (Non-Rising Stem Gate Valve) là loại van được thiết kế với trục van không di chuyển lên xuống khi vận hành, giúp tiết kiệm không gian lắp đặt. ATZ là thương hiệu uy tín từ Malaysia, chuyên sản xuất các loại van công nghiệp chất lượng cao, trong đó có van cổng ty chìm mặt bích.

2. Cấu tạo và nguyên lý hoạt động

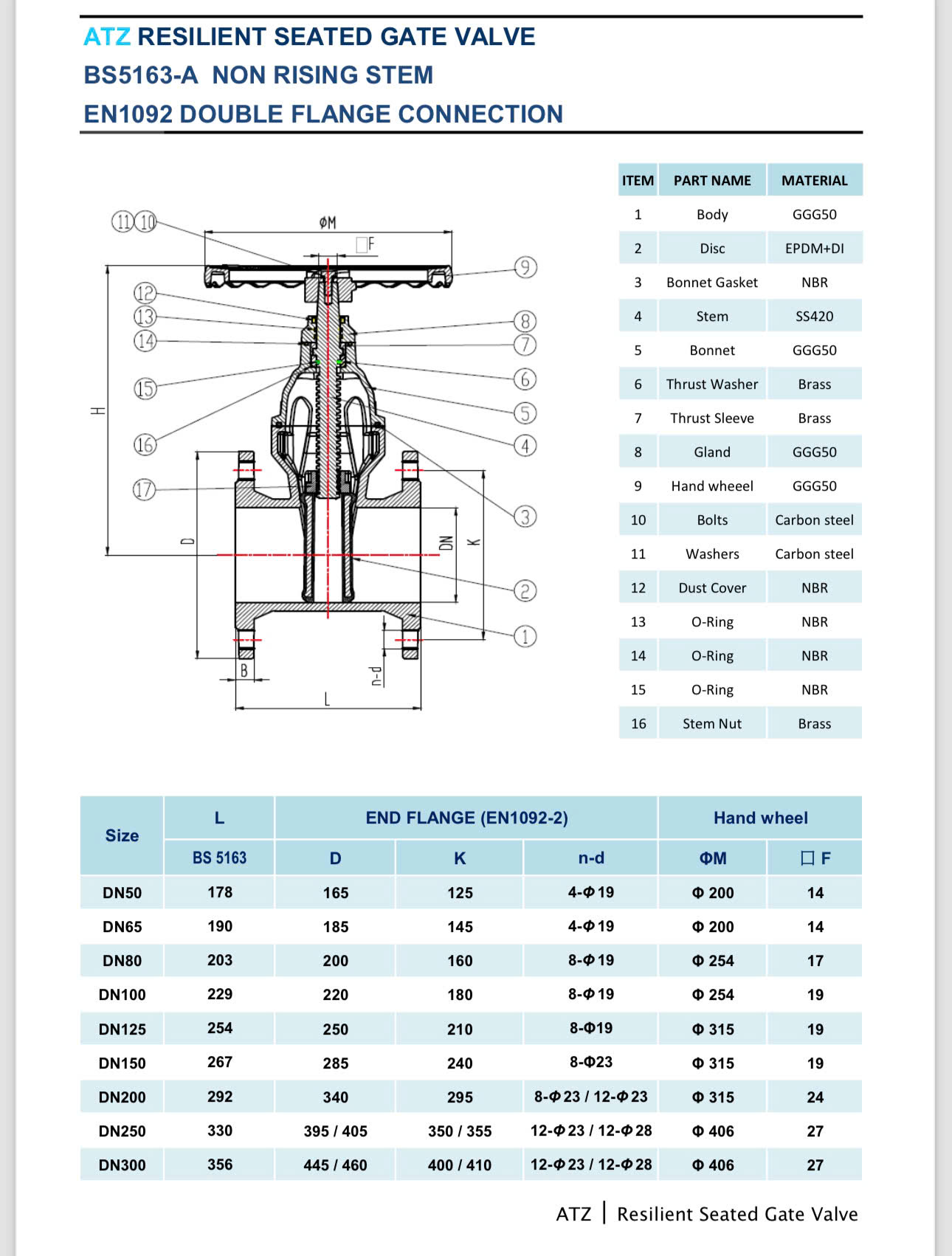

2.1. Cấu tạo

Van cổng ty chìm ATZ Malaysia mặt bích bao gồm các bộ phận chính sau:

• Thân van: Được làm từ gang xám hoặc gang cầu, đảm bảo độ bền và khả năng chịu áp lực cao.

• Đĩa van: Thường được làm từ gang dẻo và được bọc cao su EPDM, giúp tăng độ kín và chống ăn mòn.

• Trục van: Làm từ thép không gỉ, đảm bảo độ bền và chống ăn mòn.

• Nắp van: Cũng được làm từ gang, bảo vệ các bộ phận bên trong và đảm bảo an toàn khi vận hành.

• Bộ phận điều khiển: Bao gồm tay quay hoặc bộ điều khiển điện/khí nén tùy theo yêu cầu sử dụng.

2.2. Nguyên lý hoạt động

Khi quay tay quay hoặc kích hoạt bộ điều khiển, trục van sẽ xoay và nâng/hạ đĩa van để mở hoặc đóng dòng chảy. Do trục van không di chuyển lên xuống, nên van cổng ty chìm tiết kiệm không gian lắp đặt và phù hợp cho các vị trí có không gian hạn chế.

3. Ưu điểm của van cổng ty chìm ATZ Malaysia mặt bích

• Tiết kiệm không gian: Thiết kế ty chìm giúp van phù hợp với các không gian hẹp hoặc có giới hạn về chiều cao.

• Độ bền cao: Sử dụng vật liệu chất lượng như gang và thép không gỉ, van có khả năng chịu áp lực và chống ăn mòn tốt.

• Dễ dàng vận hành: Tay quay hoặc bộ điều khiển giúp việc đóng mở van trở nên dễ dàng và thuận tiện.

• Độ kín cao: Đĩa van bọc cao su EPDM đảm bảo độ kín, ngăn chặn rò rỉ hiệu quả.

4. Ứng dụng của van cổng ty chìm ATZ Malaysia mặt bích

Van cổng ty chìm ATZ được sử dụng rộng rãi trong các lĩnh vực sau:

• Hệ thống cấp nước: Điều tiết dòng chảy trong các hệ thống cung cấp nước sạch.

• Hệ thống xử lý nước thải: Kiểm soát dòng chảy trong các nhà máy xử lý nước thải.

• Hệ thống phòng cháy chữa cháy (PCCC): Được lắp đặt trong các hệ thống PCCC để kiểm soát dòng nước.

• Công nghiệp dầu khí và hóa chất: Sử dụng trong các hệ thống dẫn dầu, khí và hóa chất nhờ khả năng chịu ăn mòn tốt.

5. Các kiểu vận hành van cổng ty chìm

Van cổng ty chìm có thể được vận hành bằng nhiều cách khác nhau, tùy thuộc vào yêu cầu cụ thể của hệ thống:

5.1. Van cổng ty chìm tay quay

Đây là loại van được điều khiển bằng tay quay, cho phép người vận hành dễ dàng đóng mở bằng cách xoay tay quay theo chiều kim đồng hồ hoặc ngược lại. Loại van này phổ biến trong các hệ thống không yêu cầu tự động hóa cao.

5.2. Van cổng ty chìm điều khiển điện

Được trang bị bộ điều khiển điện, cho phép tự động hóa quá trình đóng mở van. Loại van này thích hợp cho các hệ thống yêu cầu điều khiển từ xa hoặc tích hợp vào hệ thống điều khiển trung tâm.

5.3. Van cổng ty chìm điều khiển khí nén

Sử dụng bộ điều khiển khí nén để vận hành, phù hợp cho các môi trường có nguy cơ cháy nổ cao hoặc yêu cầu an toàn nghiêm ngặt.

6. Tiêu chuẩn mặt bích của van cổng ty chìm ATZ Malaysia

Van cổng ty chìm ATZ Malaysia thường được thiết kế với các tiêu chuẩn mặt bích phổ biến như:

• PN16: Tiêu chuẩn áp suất làm việc tối đa 16 bar, phổ biến trong các hệ thống cấp nước và PCCC.

• JIS 10K: Tiêu chuẩn Nhật Bản với áp suất làm việc tối đa 10 kgf/cm², thường được sử dụng trong các hệ thống công nghiệp.

7. Lựa chọn kích thước và vật liệu phù hợp

Việc lựa chọn kích thước và vật liệu của van cổng ty chìm phụ thuộc vào yêu cầu cụ thể của hệ thống:

• Kích thước: Từ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, tùy thuộc vào lưu lượng và áp suất của hệ thống.

• Vật liệu: Thân van thường được làm từ gang xám hoặc gang cầu; trục van từ thép không gỉ
