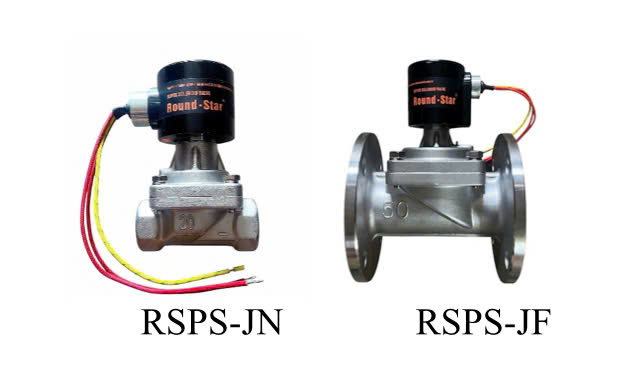

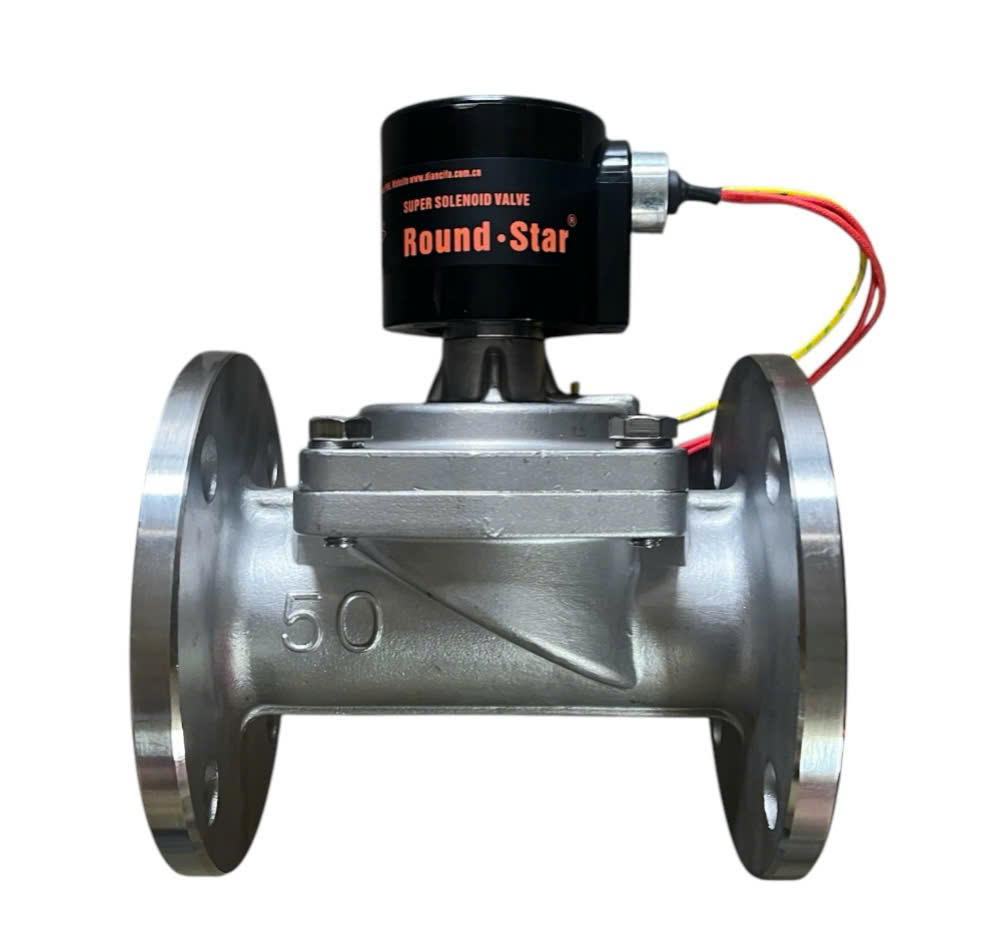

VAN ĐIỆN TỪ HƠI RSPS-50JF
Model: RSPS-15JF, 20JF, 25JF, 32JF, 40JF, 50JF.
Chất liệu: Thân đồng, inox 304
Điện áp hoạt động: 24VDC, 110VAC, 220VAC (tùy chọn)
Áp suất làm việc: 0 - 10 bar
Nhiệt độ làm việc: -10°C đến 180°C
Kiểu kết nối: Mặt bích PN16
Môi chất: Khí nén, hơi nước, nước, dầu, hơi nóng
Xuất xứ: Hàn Quốc/Taiwan/China
Van điện từ hơi RSPS-50JF là một thiết bị công nghiệp cao cấp được thiết kế chuyên dụng cho hệ thống khí nén, đặc biệt là các ứng dụng sử dụng hơi nóng, khí gas và các môi chất khí khác. Với model RSPS-50JF, đây là dòng van điện từ có kích thước danh định DN50 (2 inch), phù hợp cho các hệ thống đường ống có lưu lượng lớn, yêu cầu độ bền cao và hoạt động ổn định trong điều kiện làm việc khắc nghiệt.
Kích thước đường ống: DN50 (2 inch) - phù hợp hệ thống công suất lớn
Vật liệu chế tạo: Thân van bằng đồng hoặc inox, đế van bằng đồng
Điện áp hoạt động: Đa dạng (24V, 110V, 220V AC/DC)
Áp suất làm việc: 0-16 bar (tùy phiên bản)
Nhiệt độ làm việc: -5°C đến 180°C (phiên bản tiêu chuẩn)
Kiểu kết nối: Ren trong hoặc mặt bích
Chứng nhận chất lượng: CE, RoHS
Van điện từ hơi RSPS-50JF được sử dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống hơi công nghiệp: Nồi hơi, hệ thống gia nhiệt
Ngành thực phẩm, dược phẩm: Thiết bị thanh trùng, tiệt trùng
Ngành dệt may, nhuộm: Máy giặt công nghiệp, hệ thống cấp hơi
Hệ thống sấy, làm khô: Lò sấy, tủ sấy công nghiệp
Hệ thống khí nén: Máy nén khí, phân phối khí nén
Van điện từ hơi RSPS-50JF hoạt động trên nguyên lý điện từ, cho phép đóng/mở tự động khi có/xung điện áp điều khiển. Khi cuộn coil được cấp điện, từ trường sinh ra sẽ hút pít-tông hoặc màng ngăn, giúp thông đường cho lưu chất đi qua. Khi ngắt điện, lò xo hoặc áp suất ngược sẽ đẩy pít-tông về vị trí ban đầu, đóng đường lưu chất.
Bảo vệ quá áp: Thiết kế với khả năng chịu áp lên đến 16 bar
Chống rò rỉ: Gioăng làm kèm bằng vật liệu chịu nhiệt (PTFE, EPDM, Viton)
Cách điện an toàn: Cuộn coil được bọc kín, chống ẩm, chống bụi
Chịu nhiệt độ cao: Vật liệu chế tạo phù hợp với môi trường hơi nóng
Van điện từ RSPS-50JF có thể được tích hợp vào hệ thống điều khiển tự động thông qua:
Điều khiển trực tiếp: Kết nối với nguồn điện 24V/110V/220V
Điều khiển gián tiếp: Thông qua bộ điều khiển trung tâm (PLC)
Kết nối mạng công nghiệp: Modbus, Profibus (tùy chọn)
Điều khiển qua ứng dụng di động: Khi tích hợp module IoT
Tiêu thụ điện năng thấp: Công suất coil chỉ từ 10-30W
Giảm thất thoát nhiệt: Đóng/mở nhanh, hạn chế thất thoát hơi
Tối ưu hóa chu trình làm việc: Giảm thời gian chờ, tăng hiệu suất hệ thống
A. Thân van (Body)
Chất liệu: Đồng, inox 304 hoặc 316
Kiểu kết nối: Ren trong (G2") hoặc mặt bích
Lớp phủ bề mặt: Mạ niken chống ăn mòn
B. Cuộn coil (Solenoid)
Dây đồng cách điện cấp F
Vỏ bảo vệ bằng nhựa tổng hợp chống cháy
Có khả năng thay thế mà không cần tháo van khỏi hệ thống
C. Pít-tông (Piston) hoặc Màng ngăn (Diaphragm)
Vật liệu: Inox hoặc hợp kim chịu nhiệt
Thiết kế cân bằng áp suất, giảm lực điện từ cần thiết
D. Lò xo (Spring)
Thép không gỉ, chịu nhiệt độ cao
Đảm bảo đóng van chặt khi mất điện
E. Gioăng làm kín (Seal)
Vật liệu: PTFE, EPDM, Viton tùy nhiệt độ làm việc
Thiết kế chịu áp và chịu nhiệt cao
Trạng thái đóng (không có điện):
Lò xo giữ pít-tông ở vị trí đóng
Lưu chất không thể đi qua van
Áp suất hệ thống giúp tăng độ kín
Trạng thái mở (có điện):
Cuộn coil sinh từ trường hút pít-tông lên
Lưu chất đi qua lỗ thông
Van duy trì trạng thái mở khi duy trì điện áp
Quá trình đóng lại:
Ngắt điện cung cấp cho coil
Từ trường biến mất
Lò xo đẩy pít-tông về vị trí đóng
Áp suất ngược hỗ trợ quá trình đóng
Xử lý ngưng tụ: Thiết kế đặc biệt để xả nước ngưng
Chịu nhiệt độ cao: Vật liệu chọn lọc cho ứng dụng hơi nóng
Mở nhanh dưới áp suất: Thiết kế cân bằng áp giúp mở van dễ dàng
Đóng kín tuyệt đối: Ngăn rò rỉ hơi khi đóng
Model: RSPS-50JF
Kích thước danh định: DN50 (2 inch)
Kiểu hoạt động: Thường đóng (NC) hoặc thường mở (NO)
Vật liệu thân van: Đồng, Inox 304, Inox 316
Vật liệu pít-tông: Inox 304
Vật liệu gioăng: PTFE (≤180°C), EPDM (≤120°C), Viton (≤200°C)
Điện áp hoạt động: 24V DC, 110V AC, 220V AC (tùy chọn)
Công suất tiêu thụ: 18-22W
Cấp bảo vệ: IP65 (chống bụi, chống nước)
Kiểu kết nối điện: Đầu cắm tiêu chuẩn hoặc dây dẫn trực tiếp
Áp suất làm việc: 0-16 bar
Áp suất tối đa: 25 bar
Áp suất chênh lệch tối thiểu: 0.3 bar
Nhiệt độ làm việc: -5°C đến 180°C (tiêu chuẩn), lên đến 200°C (đặc biệt)
Nhiệt độ môi trường xung quanh: -20°C đến 60°C
Hệ số lưu lượng (Kv): 40 m³/h
Kích thước kết nối: G2" (ren trong), DN50 PN16 (mặt bích)
Chiều dài tổng thể: ~150mm (tùy nhà sản xuất)
Trọng lượng: 2.5-3.5kg (tùy vật liệu)
Tiêu chuẩn thiết kế: DIN, ISO, JIS
Chứng nhận an toàn: CE, RoHS
Chứng nhận chất lượng: ISO 9001:2015
Chứng nhận chống cháy nổ: Ex d (tùy chọn)
Kiểm tra kỹ thuật: Xác định thông số hệ thống phù hợp với van
Chọn vị trí lắp đặt: Dễ tiếp cận, thuận tiện bảo trì
Chuẩn bị dụng cụ: Cờ lê, băng tan, máy đo điện
Vệ sinh đường ống: Loại bỏ tạp chất, ba via, cặn bẩn
Bước 1: Xác định hướng dòng chảy
Kiểm tra ký hiệu mũi tên trên thân van
Lắp đúng hướng dòng chảy để van hoạt động tối ưu
Bước 2: Lắp van vào hệ thống
Sử dụng băng tan quấn quanh ren kết nối
Siết chặt vừa phải, tránh siết quá gây hỏng ren
Đối với kết nối mặt bích: căn chỉnh đồng tâm, siết bulông đối xứng
Bước 3: Kết nối điện
Xác định điện áp phù hợp (kiểm tra nhãn coil)
Đấu nối đúng cực, đảm bảo tiếp đất an toàn
Sử dụng ống luồn dây điện bảo vệ
Bước 4: Kiểm tra rò rỉ
Tăng áp suất hệ thống từ từ
Kiểm tra rò rỉ tại các điểm kết nối
Sử dụng bọt xà phòng để phát hiện rò rỉ nhỏ
Bước 5: Vận hành thử nghiệm
Cấp điện cho van ở chế độ không tải
Kiểm tra hành trình đóng/mở
Đo dòng điện tiêu thụ của coil
Ngắt nguồn điện trước khi lắp đặt
Xả áp hệ thống hoàn toàn
Sử dụng thiết bị bảo hộ cá nhân
Không lắp van ở vị trí rung động mạnh
Tránh để tạp chất lọt vào bên trong van
Hàng ngày:
Kiểm tra rò rỉ bằng mắt thường
Nghe âm thanh hoạt động (không có tiếng ồn bất thường)
Kiểm tra nhiệt độ coil (không quá nóng)
Hàng tháng:
Kiểm tra điện áp cung cấp
Làm sạch bề mặt van, bộ lọc (nếu có)
Kiểm tra độ kín của gioăng
Hàng năm:
Tháo kiểm tra toàn bộ bên trong
Thay thế gioăng, lò xo nếu cần
Kiểm tra cuộn coil bằng đồng hồ đo cách điện
Sự cố 1: Van không mở khi có điện
Nguyên nhân: Hỏng coil, tạp chất kẹt, điện áp không đủ
Khắc phục:
Kiểm tra điện áp cung cấp
Tháo vệ sinh pít-tông, lỗ thông
Thay thế coil nếu hỏng
Sự cố 2: Van không đóng kín
Nguyên nhân: Mòn gioăng, lò xo yếu, tạp chất
Khắc phục:
Tháo kiểm tra, làm sạch bề mặt tiếp xúc
Thay thế gioăng làm kín
Kiểm tra và thay lò xo nếu cần
Sự cố 3: Rò rỉ qua thân van
Nguyên nhân: Rạn nứt thân van, hỏng ren kết nối
Khắc phục:
Siết lại các kết nối
Thay thế thân van nếu bị nứt
Sự cố 4: Coil quá nóng
Nguyên nhân: Điện áp không đúng, coil chất lượng kém, môi trường quá nóng
Khắc phục:
Kiểm tra điện áp cung cấp
Lắp thêm quạt tản nhiệt
Thay coil chính hãng
Sự cố 5: Van hoạt động chậm
Nguyên nhân: Áp suất chênh lệch thấp, tạp chất, dầu bẩn
Khắc phục:
Kiểm tra áp suất hệ thống
Lắp thêm bộ lọc trước van
Vệ sinh toàn bộ bên trong van
Coil điện từ: Chọn đúng điện áp, công suất
Gioăng làm kín: Chọn vật liệu phù hợp nhiệt độ làm việc
Lò xo: Đúng kích thước, độ cứng
Bộ lọc: Kích thước phù hợp DN50
Bộ kit sửa chữa: Bao gồm tất cả phụ tùng thay thế
| Tiêu chí | RSPS-50JF | Van điện từ thông thường |
|---|---|---|
| Vật liệu chế tạo | Đồng/inox cao cấp | Đồng thau, gang |
| Nhiệt độ làm việc | Lên đến 180°C | Thường dưới 80°C |
| Áp suất làm việc | 0-16 bar | 0-10 bar |
| Khả năng chịu hơi nóng | Tốt | Hạn chế |
| Tuổi thọ | Cao (1-3 triệu chu kỳ) | Trung bình (500k chu kỳ) |
| Giá thành | Cao hơn | Thấp hơn |
| Model | Kích thước | Áp suất | Nhiệt độ | Ứng dụng chính |
|---|---|---|---|---|
| RSPS-15JF | DN15 (1/2") | 0-10 bar | -5~120°C | Đường ống nhỏ |
| RSPS-25JF | DN25 (1") | 0-12 bar | -5~150°C | Hệ thống trung bình |
| RSPS-50JF | DN50 (2") | 0-16 bar | -5~180°C | Hệ thống lớn, hơi nóng |
| RSPS-80JF | DN80 (3") | 0-10 bar | -5~120°C | Đường ống rất lớn |
Thiết kế chuyên dụng cho hơi: Xử lý tốt ngưng tụ, chịu nhiệt cao
Vật liệu bền bỉ: Inox/đồng chất lượng cao, chống ăn mòn
Hiệu suất ổn định: Duy trì áp suất ổn định trong thời gian dài
Dễ bảo trì: Thiết kế module, dễ tháo lắp, thay thế
Tiết kiệm năng lượng: Tiêu thụ điện thấp, giảm thất thoát nhiệt
Hệ thống thanh trùng: Kiểm soát hơi nóng cho thiết bị tiệt trùng
Nồi nấu công nghiệp: Điều khiển cấp hơi cho nồi hấp, nồi nấu
Máy đóng gói: Cấp khí nén cho hệ thống đóng gói chân không
Máy giặt công nghiệp: Điều khiển cấp hơi, xả nước
Máy sấy: Kiểm soát nhiệt độ sấy
Thiết bị là hơi: Cung cấp hơi ổn định cho bàn là công nghiệp
Máy cán, sấy giấy: Cung cấp hơi cho trục sấy
Thiết bị định hình: Sử dụng hơi nóng để định hình sản phẩm
Thiết bị phản ứng: Kiểm soát nhiệt độ phản ứng
Hệ thống sấy: Sấy khô sản phẩm dạng bột, viên
Thiết bị vô trùng: Cung cấp hơi cho autoclave
Nhà máy nhiệt điện: Điều khiển hệ thống hơi phụ trợ
Hệ thống xử lý nước thải: Cấp khí cho bể sục khí
Tích hợp cảm biến: Đo lưu lượng, áp suất, nhiệt độ
Kết nối IoT: Giám sát và điều khiển từ xa qua Internet
Tự động hiệu chỉnh: Tự điều chỉnh theo thay đổi hệ thống
Báo động từ xa: Cảnh báo sự cố qua SMS, email
Hợp kim chịu nhiệt cao: Làm việc đến 300°C
Vật liệu composite: Nhẹ hơn, bền hơn kim loại
Gioăng siêu bền: Chịu được nhiệt độ và áp suất cực cao
Tiết kiệm năng lượng: Giảm 30-50% điện năng tiêu thụ
Kích thước nhỏ gọn: Công suất tương đương nhưng nhỏ hơn 20%
Module hóa: Dễ dàng nâng cấp, thay thế linh kiện
In 3D kim loại: Sản xuất chi tiết phức tạp với độ chính xác cao
Xử lý bề mặt nano: Tăng độ bền, chống ăn mòn, dễ vệ sinh
Mô phỏng số: Tối ưu hóa thiết kế bằng phần mềm CAE
Thông số hệ thống: Áp suất, nhiệt độ, lưu lượng
Môi trường làm việc: Nhiệt độ, độ ẩm, tính ăn mòn
Yêu cầu điều khiển: Điện áp, tần số, chế độ hoạt động
Tiêu chuẩn an toàn: Chứng nhận, yêu cầu chống cháy nổ
Ngân sách: Giá thành, chi phí vận hành, bảo trì
Van cần hoạt động ở áp suất tối đa bao nhiêu?
Nhiệt độ làm việc của môi chất là bao nhiêu?
Điện áp điều khiển có sẵn tại vị trí lắp đặt?
Tần suất đóng/mở dự kiến là bao nhiêu lần/giờ?
Có yêu cầu chống cháy nổ hay không?
Có cần tích hợp vào hệ thống điều khiển tự động?
Khi tìm mua van điện từ hơi RSPS-50JF, cần lựa chọn nhà cung cấp uy tín như Vankimphat.com - đơn vị chuyên phân phối thiết bị công nghiệp chính hãng với:
Sản phẩm chính hãng: Đầy đủ chứng từ, bảo hành
Tư vấn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm
Hỗ trợ lắp đặt: Hướng dẫn chi tiết, hỗ trợ kỹ thuật
Dịch vụ sau bán: Bảo trì, sửa chữa, cung cấp phụ tùng
Giao hàng nhanh: Có sẵn hàng, giao hàng toàn quốc
Q1: Van RSPS-50JF có thể sử dụng cho nước nóng được không?
A: Có, RSPS-50JF có thể sử dụng cho nước nóng đến 180°C với điều kiện gioăng làm kín được chọn đúng vật liệu (PTFE hoặc Viton).
Q2: Tần suất đóng/mở tối đa của van là bao nhiêu?
A: RSPS-50JF có thể hoạt động với tần suất lên đến 1200 lần/giờ tùy thuộc vào điều kiện áp suất và nhiệt độ làm việc.
Q3: Làm thế nào để biết coil van bị hỏng?
A: Có thể kiểm tra bằng đồng hồ vạn năng đo thông mạch hoặc đo điện trở. Coil tốt thường có điện trở từ 50-500Ω tùy điện áp.
Q4: Có cần lắp bộ lọc trước van không?
A: Nên lắp bộ lọc Y-type trước van để loại bỏ tạp chất, kéo dài tuổi thọ van, đặc biệt trong hệ thống hơi có nhiều cặn.
Q5: Thời gian bảo hành van là bao nhiêu?
A: Thông thường van điện từ RSPS-50JF có thời gian bảo hành 12 tháng từ ngày lắp đặt, tùy thuộc nhà sản xuất và nhà cung cấp.
Van điện từ hơi RSPS-50JF là giải pháp tối ưu cho các hệ thống đường ống DN50 sử dụng hơi nóng, khí nén và các môi chất khí khác. Với thiết kế chuyên dụng, vật liệu bền bỉ và hiệu suất ổn định, RSPS-50JF đáp ứng được các yêu cầu khắt khe nhất trong sản xuất công nghiệp.
Việc lựa chọn, lắp đặt và bảo trì đúng cách sẽ giúp phát huy tối đa hiệu quả của van, kéo dài tuổi thọ và giảm chi phí vận hành. Đối với các ứng dụng công nghiệp quan trọng, nên lựa chọn sản phẩm chính hãng từ các nhà cung cấp uy tín như Vankimphat.com để đảm bảo chất lượng và dịch vụ hỗ trợ kỹ thuật tốt nhất.
