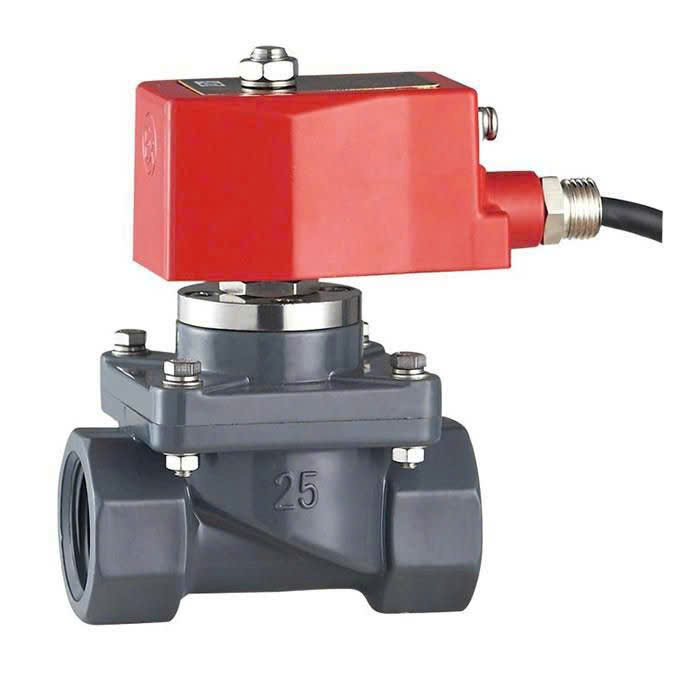

VAN ĐIỆN TỪ NHỰA AC220V

I. Giới thiệu về van điện từ nhựa

Tương tự như các dòng van bi nhựa điện hay van bướm nhựa điện, van điện từ nhựa cũng là một sản phẩm đặc trưng. Chúng hoạt động bằng cách sử dụng nguồn điện áp DC 24V, hoặc AC 110V, 220V để làm việc.

Với chất liệu thân van được làm từ dòng nhựa PVC, UPVC. Van có thể hoạt động được ngay cả trong các môi trường hóa chất và ăn mòn khác. Được xem là một trong những dòng thiết bị nhựa sử dụng điện năng, tuy nhiên van điện từ lại biết đến là dòng thiết bị hoạt động đóng mở nhanh.

Và phù hợp thay thế cho các dòng van điện từ inox trong các môi trường bazo, muối, ăn mòn khác. Plastic solenoid valve thường có hai hình dạng chính là dạng lắp ren và dạng lắp bích.

Và chúng có tiêu chuẩn IP67 chống thấm nước, cùng các kích thước đa dạng. Dòng van này hoạt động bằng việc sử dụng nguồn điện áp và chuyển hóa chúng thành từ trường.

Dòng từ trường được sinh ra sẽ hút lò xo bên trong van và giúp van làm việc được. Do đặc tính không phản ứng với các dòng lưu chất, chúng thường xuyên được sử dụng thay thế cho inox trong hệ môi trường oxi hóa ăn mòn. Tuy nhiên khi làm việc trong hệ thống nên lưu ý nhiệt độ và áp lực để phù hợp với van nhựa.

Xuất xứ của van nhựa solenoil valve

Thông thường, các sản phẩm van điện từ thường được làm từ chất liệu đồng. Tuy nhiên với vài môi trường làm việc, van đồng không thể đáp ứng được. Các nhà sản xuất đã chế ra dòng van điện từ mang chất liệu inox.

Chúng được chế tạo ra để đáp ứng cho các môi trường hóa chất ăn mòn. Và đặc biệt dòng chất liệu inox còn có độ bền cao, nhưng giá thành thì quá đắt. Do đó, phải thật sự cần thiết người tiêu dùng mới đặt mua dòng van điện từ inox.

Chính vì bất cập này, và để hỗ trợ giá thành thì dòng van điện từ nhựa được ra đời. Chức năng chính của dòng van nhựa là thay thế cho dòng van inox trong các hệ thống hóa chất, ăn mòn.

Hiện nay, các dòng van điện từ nhựa đang có mặt trên thị trường Việt Nam có thể mang các thương hiệu như: plastic solenoid valve UniD, van điện từ Round star nhựa, hay các van điện từ nhập khẩu từ châu Âu. Với đầy đủ giấy tờ chứng nhận, và kiểm định tiêu chuẩn sẽ mang lại sự lựa chọn cho khách hàng.

II. Cấu tạo và nguyên lý làm việc của van điện từ nhựa

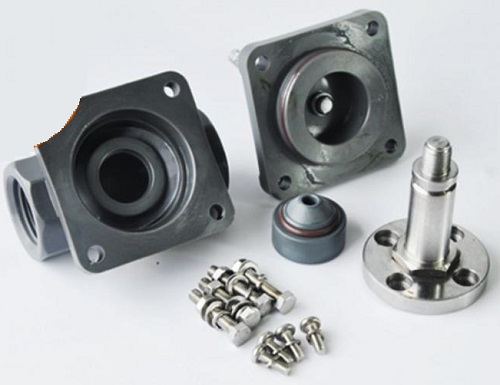

Cấu tạo của van điện từ nhựa cũng tương tự như các dòng van điện từ gang hoặc inox hay đồng. Gồm hai phần chính là thân van và bộ điều khiển chạy bằng điện liên kết với nhau.

Thân van điện từ được làm từ chất liệu nhựa PVC, UPVC, và chịu được áp lực ở mức 10bar. Bên trong thân van điện từ sẽ chứa màng van, là chi tiết có thiết kế nằm ngang và chắn lối đi của dòng chảy. Màng van có thể là cao su hoặc nhựa dẻo.

Phía bộ điều khiển sử dụng điện năng sẽ có các chi tiết như bộ coil điện, lò xo, và lõi thép. Phần coil điện là bộ phận chính, chúng có vỏ coil làm bằng nhựa, cách điện tốt.

Và phần cuộn coil là nơi tiếp nhận điện năng và chuyển hóa chúng thành từ trường để làm việc. Cuộn coil được quấn quanh bằng các sợi dây đồng và dẫn truyền từ trường.

Nguyên lý làm việc của van điện từ nhựa

Van điện từ nhựa có hai dạng là dạng thường đóng và dạng thường mở. Đối với dòng van điện từ thường đóng có cấu tạo thân van được nối thẳng với bộ coil điện bằng 1 trục van.

Khi chúng ta cấp điện vào bộ coil điện, lúc này coil sẽ tiếp nhận điện năng và chuyển hóa chúng thành từ tính. Từ tính sinh ra sẽ làm biến đổi lò xo bên trong van ( lò xo nối với trục van).

Lò xo nén lại và kéo theo trục van di chuyển theo. Và kéo theo màng van chuyển động cùng. Lúc này van sẽ tạo ra một lối đi và dòng chảy được thông qua.

Đối với dòng van dạng thường mở thì chúng có nguyên lý làm việc ngược lại với dạng thường đóng. Bởi dạng thường mở có thiết kế lò xo nối giữa lõi sắt và màng van.

Khi có dòng điện đi vào bộ coil điện, coil điện sẽ tiếp nhận và chuyển đổi sang dạng từ trường. Chúng hút lò xo đi xuống và kéo theo lối đi bị bịt kín lại.

III. Ưu điểm và ứng dụng của van điện từ nhựa

Dòng van điện từ mang chất liệu nhựa có một đặc tính nổi bậ. Chính là nhờ vào dòng chất liệu làm từ nhựa không bị phản ứng oxi hóa với dòng chảy. Nhờ vào điều này mà nhà sản xuất đã vận dụng để chế tạo ra các sản phẩm dùng được trong những môi trường khắc nghiệt.

Đặc biệt, dòng chất liệu nhựa lại luôn mang đến độ an toàn và tinh khiết cho môi trường. Khi người tiêu dùng lựa chọn plastic solenoid valve, việc chi trả một khoản chi phí mua hàng sẽ được tiết kiệm hơn.

Bởi giá thành của dòng van nhựa luôn rẻ hơn so với các dòng van đồng hay inox, gang. Trọng lượng của sản phẩm vô cùng nhẹ, rất phù hợp cho việc vận chuyển và sử dụng.

Cùng khả năng cách điện tốt sẽ đem lại an toàn cho người dùng. Nếu lắp đặt plastic solenoid valve ở trong nhà, tuổi thọ của chúng sẽ được lâu dài hơn so với lắp đặt ở ngoài trời.

Và khả năng làm việc cũng tương đương với các dòng van điện từ mang chất liệu khác. Áp lực cho phép của thiết bị là 0.5 – 8 bar, và nhiệt độ môi trường cùng dòng chảy cao nhất là 60 độ C.

Ứng dụng của solenoil valve nhựa

Đối với thân van được làm từ chất liệu nhựa tổng hợp PVC, uPVC, và màng van là cao su, nhựa. Van điện từ mang chất liệu nhựa đều có thể ứng dụng khá rộng rãi.

Từ các môi trường nhiệt độ cao đến hóa chất loãng. Hoặc cũng có thể ứng dụng được cả trong các môi trường vi sinh. Các môi trường thực phẩm sạch, ăn mòn, dược phẩm, mỹ phẩm, bia rượu, nước giải khát.

Các hệ thống lắp đặt van nhựa thường là các hệ thống cấp thoát nước, hệ thống nước sinh hoạt, nước thải. Hay một số đường ống chế biến thực phẩm sạch.

Thực phẩm vi sinh, sản xuất bia rượu, nước giải khát, nước có gas. Hoặc sản xuất mỹ phẩm, dược phẩm, thực phẩm chức năng.

Một số nhà máy sản xuất chất tẩy rửa mạnh, hoặc các đường ống đóng mở tự động dẫn truyền hóa chất đều có thể sử dụng. Và cùng với đó, nhựa solenoil valve được lắp đặt đi kèm với các hệ thông cảm biến tự động. Hay các hệ thống hẹn giờ tự động như tưới cây, phun sương,…

IV. Phân loại van điện từ nhựa

Van điện từ thường đóng nhựa

Hiện nay dòng van điện từ thường đóng hiện đang rất thông dụng trên thị trường. Và đa số moi người thường ưu tiên lựa chọn loại này hơn là dòng thường mở.

Bởi ở trạng thái tự nhiên thì không chỉ riêng van điện từ. Mà các dòng van cơ khác cũng thường hoạt động ở trạng thái đóng nhiều hơn là mở.

Và chính vì vậy, mà dòng van điện từ thường đóng sẽ được ưa chuộng hơn rất nhiều. Hiện nay, một số dòng van điện từ thường đóng như UniD nhựa, Roundstar nhựa, hay Danfoss

Van điện từ thường mở

Van điện từ thường mở là dòng van ngược lại với van điện từ thường đóng. Đó chính là khi ở trạng thái tự nhiên, van điện từ nhựa luôn tồn tại ở trạng thái mở hoàn toàn.

Thông thường người sử dụng thường ít dùng dòng này hơn dòng thường đóng. Chỉ ít khi ở trong các trường hợp cần thiết, các trường hợp bất đắc dĩ do thiết kế trong hệ thống mới sử dụng.

Tại Việt Nam, dòng van điện từ thường mở mang chất liệu nhựa được biết đến chính là dòng van điện từ Round star. Và chúng hiện đang có mặt tại kho hàng KIM PHÁT TP HỒ CHÍ MINH.

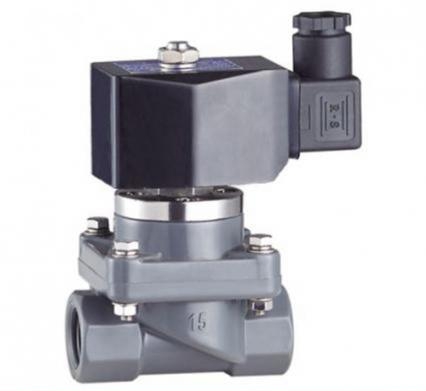

Van điện từ lắp ren nhựa

Van điện từ mang chất liệu nhựa PVC, UPVC có thiết kế kiểu nối ren thường có kích thước từ 1/2″ – 2″. Đối với các dòng sản phẩm thiết kế kiểu nối ren này, do kích thước nhỏ nên áp lực làm việc cũng tương đối vừa phải.

Chính vì vậy mà dòng van điện từ nối ren chỉ thường xuất hiện cho các hệ thống có áp lực ở 0,5 – 5 bar. Dòng van điện từ lắp ren có chất liệu nhựa thường hay được người tiêu dùng lựa chọn nhiều.

Chúng xuất hiện cho các hệ thống tưới tiêu tự động, các hệ thống cài đặt hẹn giờ, cảm biến từ xa.

Van điện từ lắp bích nhựa

Dòng van điện từ lắp bích chất liệu nhựa cũng mang chất liệu tương tự như dòng lắp ren. Chúng có các kích thước lớn hơn dòng lắp ren, đó là từ 2″ – 4″.

Do thiết kế kiểu nối bích giúp van dễ dàng lắp ghép và tháo rời. Nên việc lắp đặt và sửa chữa van điện từ mặt bích cũng sẽ được dễ dàng hơn nhiều.

Đối với dòng van điện từ mặt bích nhựa, áp lực làm việc của van chịu được sẽ cao hơn so với dòng van điện từ ren. Chúng sẽ làm việc trong khoảng áp lực 0,5 – 10 bar, và nhiệt độ cho phép ở mức 60 độ C.

V. Cách lắp đặt van điện từ nhựa

Là một thiết bị sử dụng kiểu nối ren, nối bích và có khối lượng nhẹ. Van điện từ nhựa có kiểu lắp đặt rất đơn giản và tiện lợi. Thông qua ba bước cơ bản, chúng ta có thể lắp đặt thiết bị như sau.

– Bước 1: Xác định đường ống cần để lắp đặt platic solenoil valve, là loại ống nhựa hay kim loại.

– Bước 2: Kiểm tra đường ống nối để lắp đặt van.

• Chúng ta kiểm tra nhiệt độ đường ống nơi lắp đặt van.
• Xác định môi trường làm việc là trong nhà hay ngoài trời, vị trí nên khô thoáng.
• Và xác định là đường ống làm việc không bị rò rỉ, không bị cặn rác bám vào khi làm việc

– Bước 3: Các bước lắp đặt

• Nhìn trên thân van điện từ để xác định chiều lắp đặt cho thiết bị đúng chiều với đường ống.
• Sau đó chúng ta bắt nối ren ở hai đầu vào và đầu ra với hai đoạn nối hệ thống. Xiết chặt van điện từ, và có thể dùng thêm băng tan cho mối nối chắc chắn.
• Nếu là dòng lắp bích, chúng ta sử dụng hai bulong để cố định hai đầu van điện từ. Sau đó điều chỉnh cho van vừa khít đường ống nối và thêm bulong để xiết chặt van.
• Cuối cùng là đấu nối nguồn điện vào thiết bị. Lưu ý là ngoài nguồn điện 24V, 220V, chúng ta có thể sử dụng nguồn điện 110V để làm việc. Dây đỏ là đấu nối với dây nóng, và dây đen là đấu nối với đây mát.
