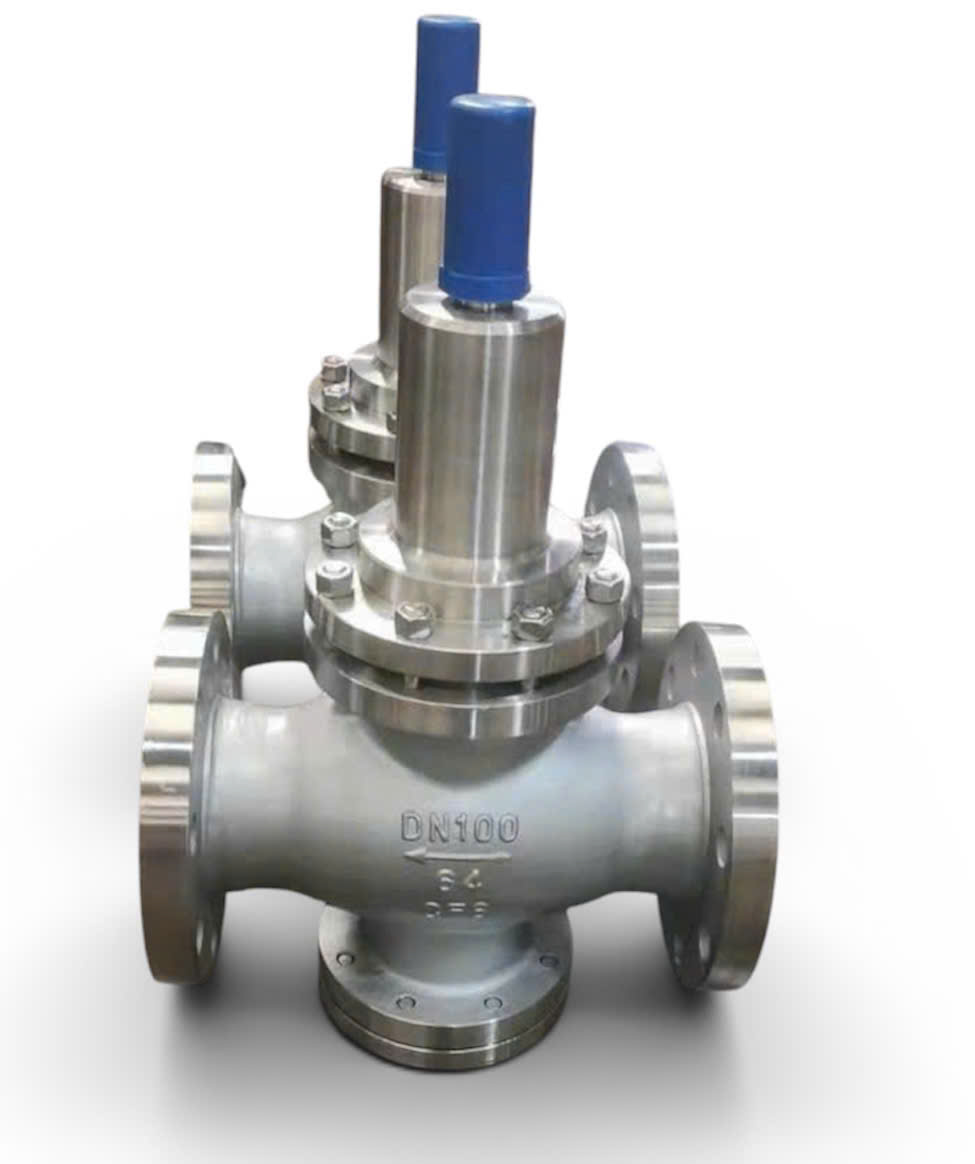

VAN GIẢM ÁP INOX 304 MẶT BÍCH
Thông số kỹ thuật van giảm áp inox
Dải kích thước van: DN15, DN20, 25A, DN32, DN40, DN50, 65A, DN80, DN100, 150A, DN200, DN250, DN300
Chất liệu sản xuất: Inox 304 (SUS304), Inox 316 (SUS316)
Gioăng làm kín: Cao su tổng hợp, Tefon, EPDM, PTFEE
Kết nối đường ống: Mặt bích, lắp ren
Tiêu chuẩn kết nối: JIS, DIN, ANSI, BS
Áp suất hoạt động: 10Bar, 16Bar, 25Bar
Nhiệt độ làm việc tối đa: Max 180 độ C
Môi trường sử dụng: Chất lỏng, khí nén, khí gas, hơi nóng
Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc, Châu Âu
Tình trạng hàng: Luôn có sẵn
Giấy tờ: Đầy đủ CO - CQ - VAT
Chế độ bảo hành: 12 tháng, 1 đổi 1 đối với những sản phẩm có lỗi đến từ nhà sản xuất
Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát áp suất là yếu tố sống còn để đảm bảo an toàn và hiệu quả vận hành. Van giảm áp inox 304 mặt bích chính là thiết bị đóng vai trò trung tâm trong việc điều tiết và ổn định dòng chảy. Sản phẩm không chỉ giúp bảo vệ toàn bộ hệ thống trước nguy cơ quá áp gây hư hỏng mà còn tối ưu hóa hiệu suất sử dụng năng lượng. Bài viết này sẽ cung cấp cho bạn một cái nhìn tổng quan và chi tiết nhất về dòng van công nghiệp cao cấp này, từ khái niệm, cấu tạo, nguyên lý hoạt động đến ứng dụng thực tế tại các nhà máy, xí nghiệp. Đặc biệt, chúng tôi sẽ tập trung làm rõ vì sao chất liệu inox 304 và chuẩn kết nối mặt bích lại được ưa chuộng đến vậy, cùng với đó là thương hiệu uy tín VANKIMPHAT.COM cung cấp các sản phẩm đạt chuẩn chất lượng cao.
Van giảm áp inox 304 mặt bích (tên tiếng Anh: Pressure Reducing Valve - PRV) là thiết bị cơ khí chuyên dụng được chế tạo từ thép không gỉ inox 304, có chức năng tự động điều chỉnh và duy trì áp suất dòng chảy (chất lỏng, khí, hơi) ở đầu ra ổn định ở một mức giá trị đã được cài đặt sẵn, bất chấp sự biến động của áp suất đầu vào .
Khác với các loại van đóng mở thông thường (như van bi hay van cổng), van giảm áp hoạt động liên tục để "làm mềm" dòng chảy. Khi áp suất từ nguồn cấp (như bơm tăng áp, bình tích áp, hoặc đường ống chính) quá cao so với ngưỡng chịu đựng của thiết bị phía sau (như van điện từ, thiết bị đo lường, vòi phun), van giảm áp sẽ tự động thu hẹp dòng chảy để giảm áp xuống mức an toàn .
Kết nối mặt bích là phương pháp sử dụng các mặt bích (flange) ở hai đầu van để bắt bulong với mặt bích đối ứng trên đường ống. Hình thức kết nối này mang lại nhiều ưu điểm vượt trội so với kết nối ren thông thường:
Chịu áp lực cực lớn: Lý tưởng cho các hệ thống có áp suất cao (PN16, PN25, PN40 trở lên) và đường ống kích thước lớn (DN50 trở lên) .
Độ kín khít tuyệt đối: Khả năng chống rò rỉ cao nhờ vào việc siết bulong đều lực và sử dụng gioăng đệm tiêu chuẩn.
Dễ dàng tháo lắp, bảo trì: So với van ren, van mặt bích dễ dàng tháo rời khỏi hệ thống để vệ sinh, thay thế các bộ phận bên trong mà không ảnh hưởng nhiều đến toàn bộ đường ống.
Inox 304 (còn gọi là thép không gỉ 18/8 - 18% Crom, 8% Niken) là vật liệu được lựa chọn hàng đầu để sản xuất van giảm áp công nghiệp vì:
Khả năng chống ăn mòn vượt trội: Chống lại sự oxy hóa, gỉ sét trong môi trường ẩm ướt, hóa chất nhẹ, nước biển và khí hậu khắc nghiệt .
Độ bền cơ học cao: Chịu được va đập, áp suất lớn và dao động nhiệt độ đột ngột mà không bị biến dạng.
Tính thẩm mỹ và vệ sinh: Bề mặt sáng bóng, dễ dàng vệ sinh, không bám bẩn, đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm và dược phẩm .
Để hiểu được cách vận hành và sự khác biệt về chất lượng giữa các sản phẩm, chúng ta cần đi sâu vào cấu tạo bên trong của van. Một chiếc van giảm áp inox 304 mặt bích chất lượng cao tại VANKIMPHAT.COM thường bao gồm các bộ phận chính sau:
Được đúc nguyên khối từ inox 304, thân van có dạng hình trụ hoặc hình cầu với các mặt bích hai đầu. Đây là bộ phận chịu áp lực trực tiếp, đồng thời là vỏ bọc bảo vệ các chi tiết bên trong .
Nắp van nằm ở phía trên, được kết nối với thân van bằng bulong. Trên nắp van có vít điều chỉnh (đai ốc hãm), cho phép người dùng tăng hoặc giảm lực nén của lò xo, từ đó cài đặt áp suất đầu ra mong muốn .
Được làm từ thép không gỉ hoặc thép lò xo phủ lớp chống ăn mòn. Lò xo có nhiệm vụ tạo ra lực đóng ban đầu cho van. Lực của lò xo sẽ cân bằng với áp suất của dòng chảy để xác định vị trí mở của van .
Đây là "trái tim" của van, quyết định độ nhạy và độ chính xác khi điều chỉnh áp suất.
Màng chắn: Thường được làm từ EPDM, Viton hoặc PTFE (Teflon). Màng chắn có độ nhạy cao, phản ứng nhanh với sự thay đổi áp suất nhỏ, thường dùng cho nước, khí nén và hơi nước bão hòa .
Piston: Được làm từ inox, có khả năng chịu áp suất và nhiệt độ cao hơn, phù hợp với hơi nóng và các môi chất có nhiệt độ khắc nghiệt.
Đĩa van (thường được bọc cao su hoặc PTFE) và ghế van (seat) tạo thành cặp tiếp xúc để đóng mở dòng chảy. Khi áp suất đầu ra tăng, màng chắn đẩy đĩa van tiến lại gần ghế van, thu hẹp tiết diện dòng chảy để giảm áp .

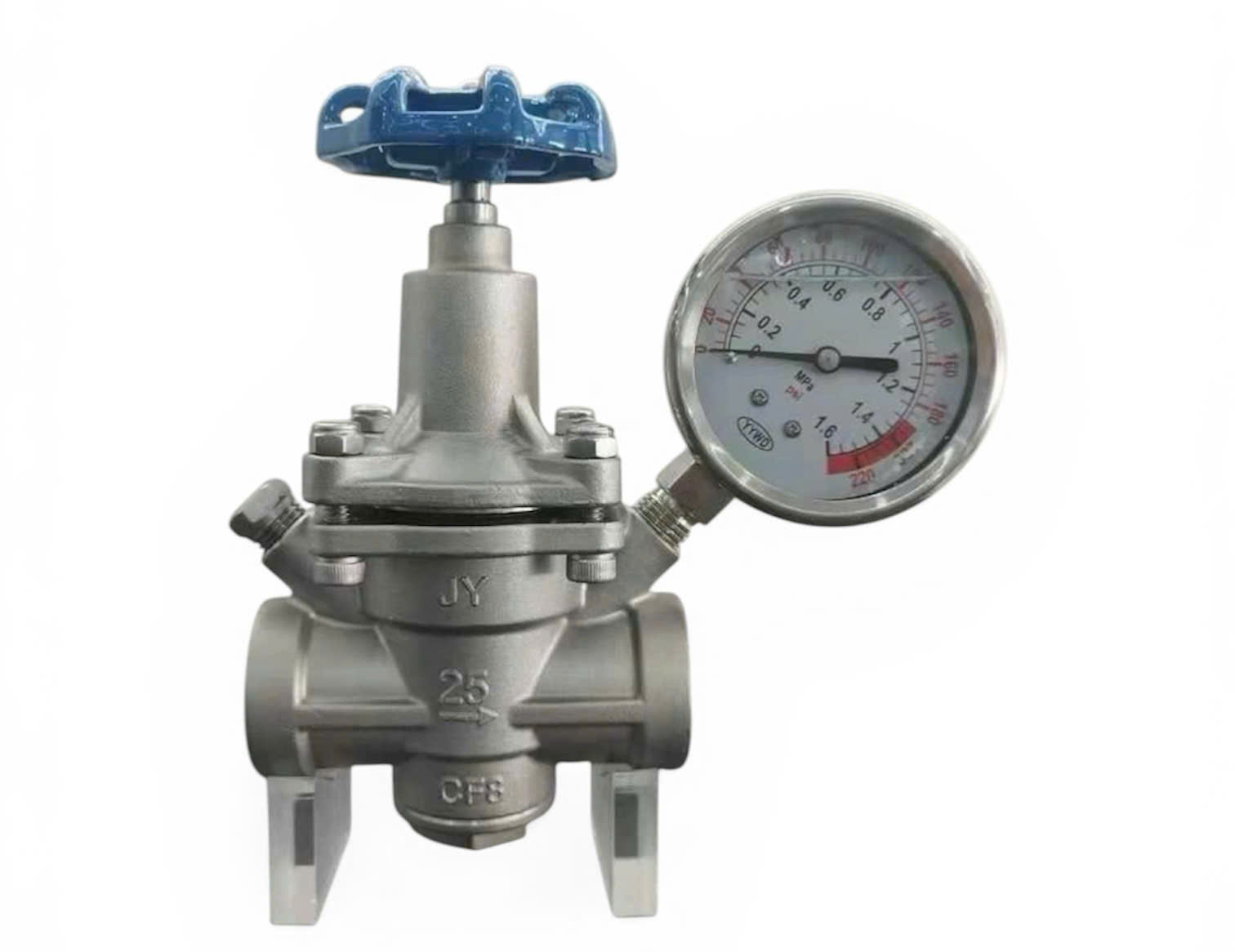

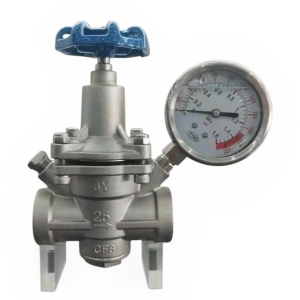

Một số dòng van giảm áp mặt bích cao cấp được tích hợp sẵn chân ren để lắp đồng hồ đo áp suất đầu vào và đầu ra, giúp giám sát trực quan thông số vận hành.
Nguyên lý hoạt động của van giảm áp inox 304 mặt bích dựa trên sự cân bằng giữa lực lò xo và áp suất chất lỏng. Quá trình này diễn ra hoàn toàn tự động và liên tục.
Van hoạt động theo cơ chế tác động trực tiếp (direct-acting) hoặc gián tiếp (pilot-operated). Đối với dòng van mặt bích phổ biến, cơ chế tác động trực tiếp được sử dụng rộng rãi với các bước sau :
Trạng thái cân bằng: Khi áp suất đầu ra (P2) bằng với áp suất cài đặt, lực của lò xo ép xuống màng chắn cân bằng với áp lực của dòng chảy đẩy lên màng chắn. Lúc này, đĩa van giữ ở một vị trí nhất định để duy trì lưu lượng ổn định.
Khi áp suất đầu ra tăng: Nếu áp suất đầu ra (P2) tăng vượt ngưỡng cài đặt (do nhu cầu sử dụng phía sau giảm đột ngột), áp lực tác động lên màng chắn tăng lên, thắng lực nén của lò xo. Màng chắn đẩy đĩa van đi xuống (hoặc kéo pít-tông) làm giảm tiết diện dòng chảy, khiến áp suất đầu ra giảm về mức cài đặt .
Khi áp suất đầu ra giảm: Ngược lại, nếu áp suất đầu ra giảm xuống dưới mức cài đặt, lực tác động lên màng chắn yếu đi. Lúc này lực lò xo lớn hơn, đẩy màng chắn và đĩa van mở rộng hơn, cho phép nhiều chất lỏng đi qua hơn để tăng áp suất đầu ra trở lại giá trị cài đặt .
Dòng chảy: Hướng vào -> Van giảm áp -> Hướng ra (đã giảm áp).
Phản hồi: Áp suất đầu ra được dẫn ngược về buồng dưới màng chắn thông qua một đường ống nhỏ (internal pilot) hoặc bên trong thân van, tạo thành vòng lặp điều khiển khép kín.
Tùy thuộc vào môi trường làm việc và yêu cầu kỹ thuật, van giảm áp inox 304 mặt bích được phân loại thành nhiều dòng khác nhau. Tại VANKIMPHAT.COM, chúng tôi cung cấp đa dạng các chủng loại để đáp ứng mọi nhu cầu:
| Loại Van | Đặc Điểm | Ứng Dụng |
|---|---|---|
| Van giảm áp dạng màng (Diaphragm) | Sử dụng màng chắn cao su tổng hợp, độ nhạy cao, phản ứng nhanh với sự thay đổi áp suất nhỏ. | Hệ thống cấp nước sinh hoạt, tưới tiêu, khí nén, hơi bão hòa nhiệt độ thấp . |
| Van giảm áp dạng piston (Piston) | Sử dụng piston inox, chịu được nhiệt độ cao (lên đến 200°C) và áp suất lớn hơn. | Hệ thống hơi nóng, nhà máy nhiệt điện, hóa chất, dầu khí . |
Van giảm áp cho nước: Thiết kế chuyên biệt để tránh hiện tượng búa nước, thường có lò xo và màng chắn phù hợp với môi trường nước sạch, nước thải .
Van giảm áp cho hơi nóng: Vật liệu kín (seal) được làm từ PTFE, Graphite hoặc kim loại để chịu được nhiệt độ cao mà không bị chảy hoặc biến dạng .
Van giảm áp cho khí nén: Yêu cầu độ kín khít cao và khả năng ổn định áp suất đầu ra để đảm bảo chất lượng khí nén cho thiết bị điều khiển .
Van tác động trực tiếp: Đơn giản, nhỏ gọn, không cần nguồn năng lượng phụ, phù hợp với lưu lượng nhỏ và trung bình .

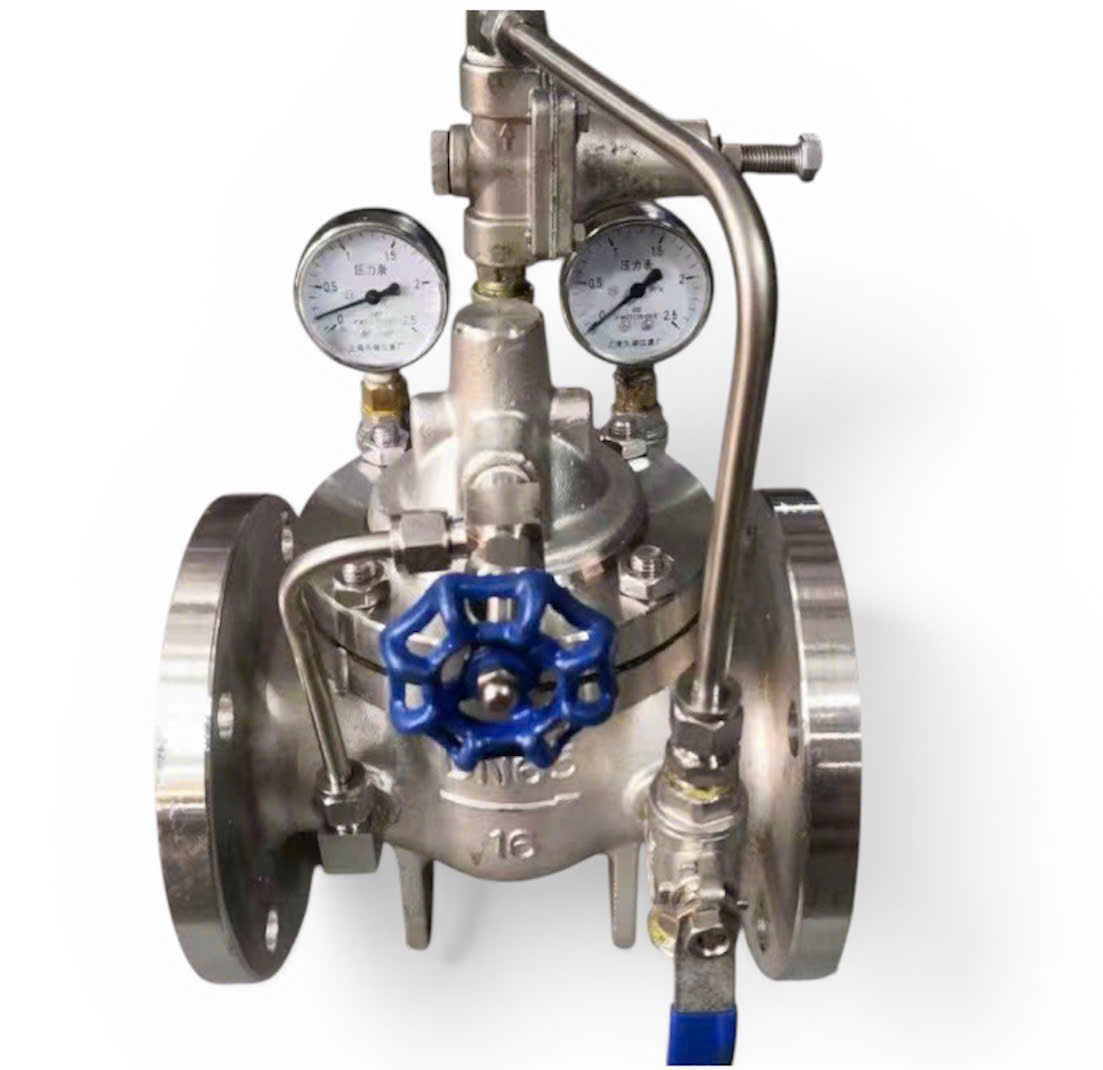

Van tác động gián tiếp (Pilot-Operated): Sử dụng van phụ (pilot) để điều khiển van chính, cho phép xử lý lưu lượng cực lớn với độ chính xác rất cao, thường dùng cho đường ống cấp nước chính của tòa nhà hoặc khu công nghiệp.
Để lựa chọn sản phẩm phù hợp với hệ thống, bạn cần nắm rõ các thông số kỹ thuật quan trọng của van giảm áp inox 304 mặt bích. Dưới đây là bảng thông số tham khảo cho các sản phẩm phổ biến tại VANKIMPHAT.COM:
| Thông số | Chi tiết |
|---|---|
| Chất liệu thân van | Inox 304 (SUS304, CF8), có thể nâng cấp lên Inox 316 (CF8M) cho môi trường ăn mòn cao. |
| Kết nối | Mặt bích theo tiêu chuẩn JIS (10K, 20K), DIN (PN16, PN25, PN40), ANSI (150LB, 300LB) . |
| Kích thước (DN) | Từ DN15 đến DN300, hoặc lớn hơn tùy theo đơn đặt hàng. |
| Áp suất đầu vào tối đa | PN16 (16 bar), PN25 (25 bar), PN40 (40 bar), thậm chí lên đến PN63, PN100 cho ứng dụng đặc thù . |
| Dải áp suất đầu ra | Có thể điều chỉnh trong khoảng từ 1 bar đến 8 bar, hoặc từ 5 bar đến 12 bar, hoặc từ 10 bar đến 20 bar tùy model. |
| Nhiệt độ làm việc | Từ -20°C đến +200°C (tùy thuộc vào vật liệu gioăng làm kín) . |
| Vật liệu làm kín (Seal) | PTFE (Teflon), EPDM, Viton (FKM), Graphite. |
| Môi chất | Nước sạch, nước thải, khí nén, dầu thủy lực, hơi nước bão hòa, hóa chất nhẹ . |
Sản phẩm van giảm áp inox 304 mặt bích tại VANKIMPHAT.COM đều được sản xuất và kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế như:
ISO 9001:2015: Hệ thống quản lý chất lượng .
ASTM A351 / A182: Tiêu chuẩn vật liệu đúc và rèn inox.
ASME B16.34: Tiêu chuẩn về van mặt bích.
So với các loại van giảm áp bằng đồng hoặc gang, van giảm áp inox 304 mặt bích mang lại nhiều lợi ích vượt trội, đặc biệt trong môi trường công nghiệp khắc nghiệt.
Inox 304 có khả năng chống lại sự ăn mòn từ hóa chất, nước biển, axit nhẹ và điều kiện thời tiết khắc nghiệt. Điều này giúp van có tuổi thọ cao hơn gấp nhiều lần so với van gang thông thường, giảm thiểu chi phí thay thế và bảo trì .
Với kết cấu mặt bích chắc chắn và chất liệu inox bền bỉ, van có thể hoạt động ổn định trong các hệ thống có áp suất lên đến 40 bar hoặc cao hơn, và nhiệt độ lên tới 200°C, phù hợp cho các nhà máy hơi và lò hơi .
Van giảm áp đóng vai trò như "người bảo vệ thầm lặng", ngăn chặn hiện tượng búa nước (water hammer) gây vỡ ống, bảo vệ các thiết bị nhạy cảm như máy bơm, van điện từ, đồng hồ đo khỏi hư hỏng do áp suất tăng đột biến .
Bằng cách duy trì áp suất ổn định, van giảm áp giúp giảm thiểu lãng phí nước do áp lực quá cao gây ra (ví dụ: vòi phun, van xả). Trong hệ thống hơi, nó giúp tận dụng tối đa nhiệt năng ở áp suất phù hợp, tiết kiệm nhiên liệu .
Kết nối mặt bích tiêu chuẩn hóa giúp việc lắp đặt trở nên đơn giản. Cơ chế điều chỉnh bằng tay vặn (vít điều chỉnh) cho phép người vận hành dễ dàng cài đặt áp suất đầu ra mà không cần công cụ phức tạp. Van hoạt động tự động, không cần nguồn điện .
Nhờ những ưu điểm vượt trội, van giảm áp inox 304 mặt bích được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau.
Tòa nhà cao tầng: Lắp đặt tại các khu vực trung gian để giảm áp từ bể chứa trên cao hoặc máy bơm tầng hầm, đảm bảo áp lực nước ổn định cho các hộ gia đình ở tầng thấp .
Nhà máy xử lý nước: Kiểm soát áp suất trong các bể lọc, hệ thống RO (thẩm thấu ngược) và đường ống cấp nước sạch.
Van giảm áp inox 304 đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm (FDA). Nó được sử dụng để ổn định áp suất nước rửa CIP (Clean-in-Place), nước cấp cho nồi hơi, và các đường ống dẫn bia, sữa, nước giải khát .
Trong môi trường yêu cầu độ tinh khiết cao, van inox 304 (hoặc 316) được sử dụng để kiểm soát áp suất của nước tinh khiết (PW), nước pha tiêm (WFI) và các dung dịch hóa chất nhẹ .
Các đường ống chữa cháy thường có áp suất rất cao. Van giảm áp được lắp đặt để giảm áp cho các khu vực yêu cầu áp suất thấp hơn, tránh làm hư hỏng vòi chữa cháy và các van báo động .
Các nhà máy dệt may, chế biến thực phẩm, cao su sử dụng hơi nóng từ nồi hơi. Van giảm áp giúp hạ áp suất hơi từ nồi hơi (thường cao) xuống mức phù hợp với thiết bị trao đổi nhiệt, gia nhiệt .
Trong các nhà máy nhiệt điện, thủy điện, van giảm áp inox mặt bích đóng vai trò quan trọng trong việc điều chỉnh áp lực nước làm mát và các hệ thống phụ trợ.
Để chọn đúng sản phẩm cho hệ thống của bạn, hãy dựa vào các tiêu chí quan trọng sau:
Nước sạch, khí nén: Có thể chọn van dạng màng, gioăng EPDM hoặc PTFE.
Hơi nóng, dầu: Phải chọn van dạng piston hoặc màng đặc biệt chịu nhiệt, gioăng Graphite hoặc PTFE.
Hóa chất, môi trường biển: Nên ưu tiên van inox 316 (cao cấp hơn 304) để tăng khả năng chống ăn mòn.
Chọn kích thước van phù hợp với đường kính ống. Van quá nhỏ sẽ gây tổn thất áp suất lớn, van quá lớn sẽ làm giảm độ nhạy điều chỉnh. Các kích thước phổ biến: DN50, DN65, DN80, DN100, DN150, DN200...
Áp suất đầu vào (P1): Là áp suất tối đa mà van phải chịu. Phải đảm bảo P1 max ≤ Áp suất làm việc danh định (PN) của van.
Áp suất đầu ra (P2): Dải điều chỉnh cần thiết. Ví dụ: 1-6 bar, 5-12 bar, 10-20 bar...
Luôn chọn mua sản phẩm từ các nhà cung cấp uy tín như VANKIMPHAT.COM để đảm bảo van có nguồn gốc rõ ràng, đầy đủ CO (Chứng chỉ xuất xứ) và CQ (Chứng chỉ chất lượng), cũng như chế độ bảo hành tốt.
Việc lắp đặt và bảo trì đúng cách sẽ đảm bảo van hoạt động hiệu quả và kéo dài tuổi thọ.
Kiểm tra chiều dòng chảy: Trên thân van thường có mũi tên chỉ hướng dòng chảy. Lắp đặt đúng chiều mũi tên là yêu cầu bắt buộc.
Vị trí lắp: Nên lắp van ở vị trí dễ dàng thao tác điều chỉnh và bảo trì. Ưu tiên lắp sau bộ lọc (Y-lọc) để tránh cặn bẩn làm hư hỏng màng chắn và ghế van .
Lắp đặt đồng hồ: Nên lắp đồng hồ đo áp suất ở cả đầu vào và đầu ra để theo dõi sự chênh lệch áp và hiệu suất làm việc của van.
Siết bulong mặt bích: Siết đều lực theo chéo để đảm bảo độ kín, không làm biến dạng mặt bích.
Van giảm áp inox 304 có cấu tạo bền bỉ, nhưng vẫn cần bảo trì định kỳ:
Kiểm tra áp suất: Định kỳ hàng tháng, kiểm tra áp suất đầu ra. Nếu thấy áp suất đầu ra không ổn định hoặc tăng cao dù đã điều chỉnh, có thể màng chắn đã bị rách hoặc lò xo yếu.
Vệ sinh lưới lọc: Nếu hệ thống có lắp Y-lọc phía trước, cần vệ sinh lưới lọc định kỳ 3-6 tháng/lần để tránh tắc nghẽn.
Vệ sinh van: Đối với môi trường có nhiều cặn bẩn, có thể tháo van ra vệ sinh các chi tiết bên trong (piston, ghế van) bằng bàn chải mềm và dung dịch vệ sinh phù hợp .
Thay thế phụ kiện: Các bộ phận hao mòn như màng chắn, vòng đệm (seal) cần được thay thế ngay khi phát hiện dấu hiệu rò rỉ để tránh ảnh hưởng đến toàn hệ thống.
Để có cái nhìn khách quan, hãy so sánh van giảm áp inox 304 mặt bích với các loại van khác trên thị trường.
| Tiêu chí | Van Giảm Áp Inox 304 Mặt Bích | Van Giảm Áp Gang/Đồng | Van Bi / Van Cổng |
|---|---|---|---|
| Chức năng | Giảm áp, ổn định áp suất đầu ra. | Giảm áp, ổn định áp suất. | Đóng/Mở dòng chảy hoàn toàn. |
| Chất liệu | Inox 304 (chống ăn mòn cao). | Gang/Đồng (dễ bị ăn mòn theo thời gian). | Inox, Gang, Đồng. |
| Áp suất/Nhiệt độ | Chịu áp cao, nhiệt cao (PN40, 200°C). | Chịu áp trung bình (PN16, <100°C). | Tùy loại, nhưng không có chức năng giảm áp. |
| Ứng dụng | Công nghiệp nặng, hóa chất, thực phẩm, hơi. | Dân dụng, nước sạch, áp lực thấp. | Hầu hết các hệ thống nhưng không điều khiển áp. |
| Độ bền | Rất cao, ít bảo trì. | Trung bình, dễ rò rỉ sau thời gian dài. | Phụ thuộc vật liệu. |
Giá của van giảm áp inox 304 mặt bích phụ thuộc vào nhiều yếu tố: kích thước (DN), áp suất (PN), thương hiệu và xuất xứ (Nhật Bản, Đài Loan, Châu Âu, hay hàng nội địa Trung Quốc).
Kích thước nhỏ (DN15 - DN50): Từ 1.500.000 VNĐ đến 5.000.000 VNĐ.
Kích thước trung bình (DN65 - DN150): Từ 5.000.000 VNĐ đến 15.000.000 VNĐ.
Kích thước lớn (DN200 trở lên): Trên 20.000.000 VNĐ, có thể lên đến hàng trăm triệu cho các dòng nhập khẩu chính hãng.
Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo, để nhận báo giá chính xác và ưu đãi nhất, vui lòng liên hệ trực tiếp nhà cung cấp.
Nếu bạn đang tìm kiếm một địa chỉ cung cấp van giảm áp inox 304 mặt bích chất lượng cao, VANKIMPHAT.COM là sự lựa chọn hàng đầu. Chúng tôi tự hào là đơn vị nhập khẩu và phân phối trực tiếp các dòng van công nghiệp chính hãng với các cam kết:
Sản phẩm chính hãng 100%: Có đầy đủ CO, CQ, bảo hành dài hạn.
Đa dạng mẫu mã: Cung cấp đầy đủ các dòng van mặt bích từ DN15 đến DN300, van dạng màng, dạng piston, phù hợp với mọi môi trường (nước, hơi, khí nén, hóa chất).
Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ lựa chọn sản phẩm phù hợp với hệ thống của bạn.
Giá cả cạnh tranh: Hưởng mức giá tốt nhất do nhập khẩu trực tiếp, không qua trung gian.
