Van Y Xiên Điều Khiển Khí Nén: Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp Hiện Đại

Giới thiệu

Trong thời đại tự động hóa công nghiệp lên ngôi, việc lựa chọn đúng thiết bị điều khiển dòng chảy không chỉ ảnh hưởng đến năng suất mà còn quyết định chi phí vận hành và độ an toàn của toàn bộ hệ thống. Nếu bạn đang tìm kiếm một loại van có khả năng đáp ứng lưu lượng lớn, chịu được nhiệt độ cao, áp suất dao động và hoạt động ổn định với môi trường khắc nghiệt, chắc chắn bạn sẽ bắt gặp cái tên: Van Y xiên điều khiển khí nén.

Vậy chính xác Van Y xiên điều khiển khí nén là gì? Cấu tạo bên trong của nó có gì đặc biệt so với các dòng van truyền thống? Và tại sao doanh nghiệp của bạn nên cân nhắc sử dụng dòng van này?

Là đơn vị tiên phong trong lĩnh vực phân phối thiết bị công nghiệp, VANKIMPHAT.COM sẽ cung cấp cho bạn cẩm nang toàn tập từ A đến Z về sản phẩm này. Bài viết dưới đây sẽ giải mã mọi thông tin từ cấu tạo, nguyên lý hoạt động, ứng dụng thực tế cho đến bảng giá chi tiết, giúp bạn đưa ra quyết định mua hàng sáng suốt nhất.

Chương 1: Van Y Xiên Điều Khiển Khí Nén Là Gì? (Định Nghĩa Chuyên Sâu)

1.1. Khái niệm cơ bản

Van Y xiên điều khiển khí nén (tên tiếng Anh: Pneumatic Angle Seat Valve hoặc Angle Seat Piston Valve) là một loại van công nghiệp sử dụng nguồn năng lượng khí nén (thường là khí nén từ 2-8 bar) để điều khiển đóng/mở dòng chảy của lưu chất .

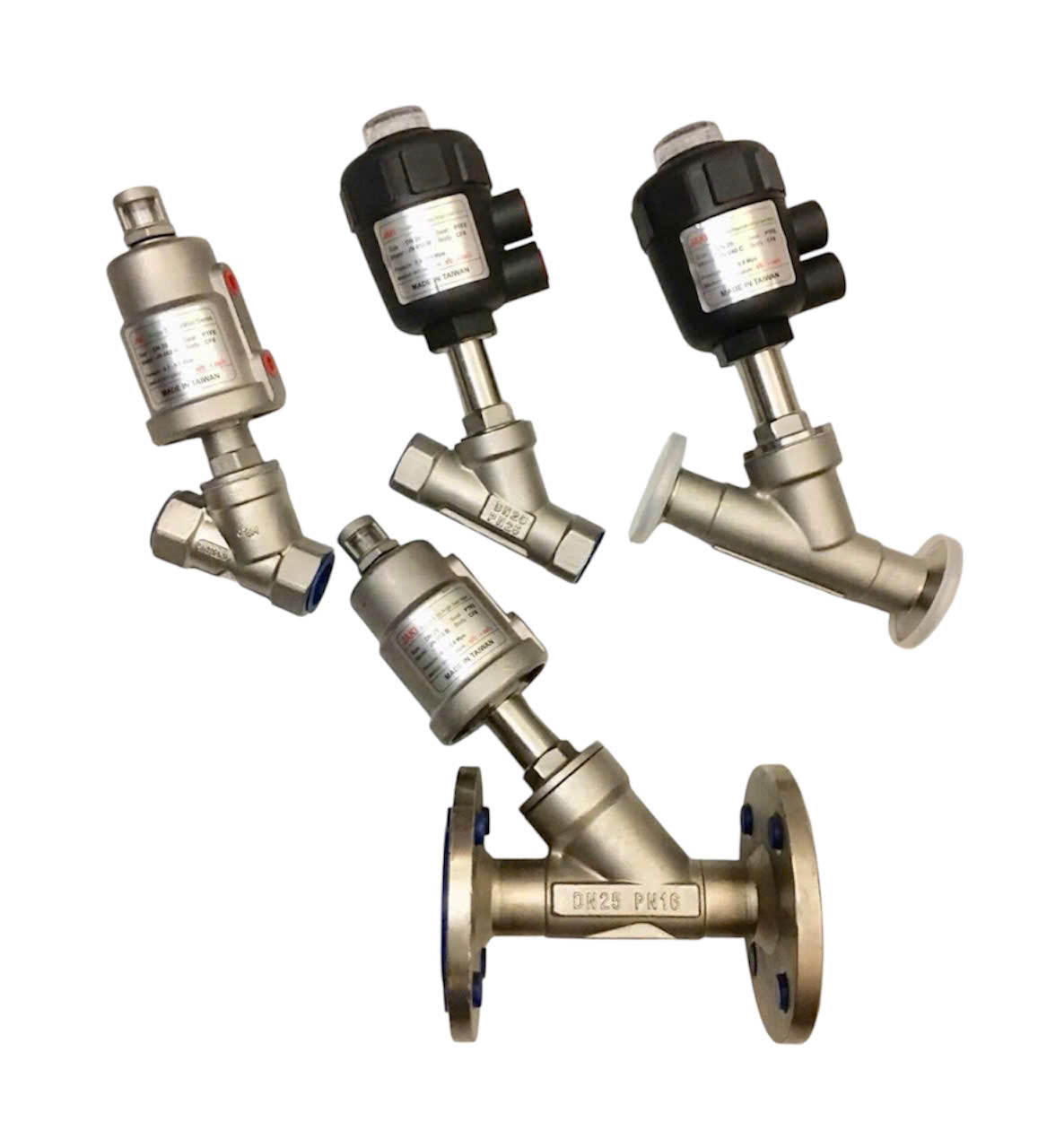

Van y xiên mặt bích khí nén

Tên gọi "Y xiên" bắt nguồn từ thiết kế đặc trưng của thân van có hình chữ Y với góc nghiêng tiêu chuẩn (thường từ 30° đến 45°). Thiết kế "xiên" này không phải là ngẫu nhiên, mà là một sáng tạo kỹ thuật để tối ưu hóa dòng chảy, giảm thiểu tổn thất áp suất tối đa so với các dòng van thẳng góc (van bi, van cổng) .

1.2. So sánh nhanh: Van Y xiên vs. Các loại van khác

Để hiểu rõ hơn về ưu thế của van Y xiên, chúng ta hãy so sánh nó với các dòng van phổ biến khác trên thị trường:

1.3. Lịch sử phát triển và xu hướng thị trường

Van điều khiển khí nén nói chung và van Y xiên nói riêng đã có những bước phát triển vượt bậc. Trong quá khứ, các nhà máy thường sử dụng van tay hoặc van màng, nhưng nhược điểm về độ hao mòn và hiệu suất thấp khiến chúng dần bị thay thế.

Theo báo cáo của các đơn vị nghiên cứu thị trường, thị trường van Y xiên điều khiển khí nén toàn cầu dự kiến sẽ đạt giá trị khoảng 1,5 tỷ USD vào năm 2033 . Tốc độ tăng trưởng kép (CAGR) đạt từ 5% đến 6% trong giai đoạn 2025-2033 . Sự tăng trưởng này được thúc đẩy bởi:

• Xu hướng tự động hóa: Các nhà máy chuyển dần sang hệ thống PLC điều khiển từ xa, van khí nén là lựa chọn tối ưu.

• Yêu cầu về vệ sinh an toàn thực phẩm: Ngành F&B (Thực phẩm & Đồ uống) yêu cầu van làm bằng thép không gỉ 304/316L có khả năng vệ sinh CIP (Clean-In-Place), và van Y xiên đáp ứng hoàn hảo điều này .

Tại thị trường Việt Nam, van Y xiên khí nén đang được ưa chuộng trong các nhà máy bia, nước giải khát, chế biến thủy sản và xử lý nước thải nhờ khả năng hoạt động ổn định trong môi trường ẩm ướt, hóa chất nhẹ.

Chương 2: Cấu Tạo Và Nguyên Lý Hoạt Động "Giải Mã" Công Nghệ

Để hiểu tại sao van Y xiên lại có độ bền cao và khả năng đáp ứng lưu lượng tốt đến vậy, chúng ta cần "mổ xẻ" cấu tạo bên trong của nó.

2.1. Cấu tạo chi tiết các bộ phận

Một bộ van Y xiên điều khiển khí nén hoàn chỉnh thường bao gồm các bộ phận chính sau:

Phần Thân Van (Tiếp xúc với lưu chất):

• Thân van (Valve Body): Dạng Y góc xiên, thường làm bằng Thép không gỉ (Stainless Steel - CF8, CF8M, 304, 316). Trong các ứng dụng ăn mòn nhẹ hơn có thể dùng Đồng thau (Brass) hoặc Gang (Cast Iron) .

• Nắp van (Valve Cover): Kết nối giữa thân van và bộ truyền động.

• Đế van (Valve Seat): Bộ phận làm kín tĩnh, thường được hàn hoặc ép vào thân van. Công nghệ hiện đại sử dụng đế van dạng V-ring để tăng độ kín .

• Đĩa van (Valve Seal/Disc): Bộ phận đóng mở trực tiếp, thường làm bằng PTFE (Teflon) hoặc các loại cao su kỹ thuật cao (EPDM, FKM, Viton) để chịu được nhiệt và hóa chất .

Phần Đầu Điều Khiển (Actuator - Bộ truyền động khí nén):

• Thân xi lanh (Cylinder Body): Có thể làm bằng nhôm hợp kim hoặc nhựa kỹ thuật cao PA6 (Maranyl) để giảm chi phí và chống ăn mòn .

• Piston: Bộ phận chuyển động lên xuống bên trong xi lanh, thường bằng hợp kim đồng hoặc nhôm.

• Lò xo hồi vị (Return Spring): Đây là điểm khác biệt lớn. Van đơn tác dụng (Single Acting) có lò xo giúp van tự động trở về trạng thái đóng (Normally Closed - NC) hoặc mở (Normally Open - NO) khi mất khí. Van lưỡng tác dụng (Double Acting) không có lò xo .

• Bộ phận tản nhiệt (Radiator/Heat Dissipator): Là các lá nhôm nằm giữa thân van và xi lanh. Chúng có nhiệm vụ tản nhiệt từ lưu chất nóng (hơi nước) lên trên, bảo vệ gioăng làm kín piston và tăng tuổi thọ van .

• Cửa cấp khí (Pilot Port): Kết nối với van điện từ (Solenoid valve) 3/2 hoặc 5/2 để cấp nguồn khí điều khiển.

• Cụm chỉ thị trạng thái (Visual Indicator): Nắp nhựa trong suốt (PC - Polycarbonate) trên đỉnh đầu van, có núm màu đỏ. Khi van mở, núm màu đỏ sẽ nhô lên, giúp kỹ sư dễ dàng quan sát trạng thái .

2.2. Nguyên lý hoạt động chi tiết

Tùy vào loại van Normally Closed (NC - Thường Đóng) và Normally Open (NO - Thường Mở) mà nguyên lý sẽ khác nhau. Phổ biến nhất là loại NC.

Chế độ đóng (bình thường - không có khí nén):

• Lực của lò xo phía trên piston đẩy cần van đi xuống dưới.

• Đĩa van (gasket) ép chặt vào đế van (valve seat) với một lực đủ lớn.

• Lưu chất bị chặn hoàn toàn không thể đi qua từ cửa A sang cửa B.

Chế độ mở (cấp khí nén vào):

• Khí nén (thường từ 4-8 bar) được cấp vào cửa hơi (pilot port) phía trên đầu xi lanh.

• Áp lực khí nén thắng lực của lò xo hồi vị, đẩy piston đi lên.

• Piston kéo theo cần van và đĩa van rời khỏi đế van.

• Lưu chất có thể chảy qua thân van hình chữ Y với lưu lượng tối đa và tổn thất áp suất tối thiểu.

Đặc biệt: Đối với dòng van Y xiên thế hệ mới (công nghệ "bidirectional flow" - dòng chảy hai chiều), van có thể hoạt động tốt bất kể chiều dòng chảy vào từ trên xuống hay từ dưới lên, nhờ thiết kế cân bằng lực hoặc lò xo lồng .

Chương 3: Phân Loại Van Y Xiên Điều Khiển Khí Nén

Không có một loại van nào phù hợp cho mọi ứng dụng. Dưới đây là cách phân loại van Y xiên để bạn chọn đúng "hàng" cho "đúng việc".

3.1. Phân loại theo chất liệu thân van

1. Van Y xiên thân Inox (Thép không gỉ - Stainless Steel 304/316L):

   • Đặc điểm: Chống ăn mòn hóa học, chịu nhiệt tốt, bề mặt sáng bóng.

   • Ứng dụng: Ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm, hóa chất, nước sạch .

   • Thị phần: Chiếm thị phần lớn nhất do tính linh hoạt .

2. Van Y xiên thân Đồng thau (Brass):

   • Đặc điểm: Giá thành rẻ hơn Inox, dễ gia công.

   • Ứng dụng: Hệ thống khí nén, nước làm mát, hệ thống sưởi, không có tính ăn mòn cao.

3. Van Y xiên thân Nhựa (Plastic - PVC, PP, PTFE):

   • Đặc điểm: Cách điện, chống hóa chất cực mạnh (axit đậm đặc), trọng lượng nhẹ.

   • Ứng dụng: Xử lý nước thải công nghiệp, hóa chất mạnh, xi mạ .

3.2. Phân loại theo kiểu tác động (Actuator)

Đây là yếu tố quan trọng nhất khi chọn van điều khiển khí nén.

1. Van tác động đơn (Single Acting - Spring Return):

   • Cơ chế: Sử dụng khí nén để chuyển trạng thái (ví dụ: mở ra) và lò xo để tự động hồi về trạng thái cũ (ví dụ: đóng lại) khi mất khí.

   • An toàn: Rất an toàn, được ưa chuộng trong các hệ thống cần "Fail Safe" (An toàn khi mất điện/mất khí). Ví dụ: bồn chứa hóa chất, nếu mất khí van phải tự động đóng lại để tràn.

   • Phân loại: NC (Normally Closed - thường đóng) và NO (Normally Open - thường mở) .

2. Van tác động kép (Double Acting - Air to Air):

   • Cơ chế: Không có lò xo. Cấp khí vào cửa A để mở, cấp khí vào cửa B để đóng. Nếu mất khí, van sẽ giữ nguyên trạng thái cuối cùng.

   • Ứng dụng: Van kích thước lớn (từ DN50 trở lên), nơi lực lò xo không đủ lớn để đóng/mở, hoặc nơi không yêu cầu chế độ an toàn tuyệt đối.

3.3. Phân loại theo kích thước và kết nối

• Kết nối ren (Threaded): Tiêu chuẩn ren trong (BSPP, BSPT, NPT). Dùng cho van size nhỏ (DN15 - DN50). Dễ dàng lắp đặt, tháo dỡ .

• Kết nối bích (Flanged): Dùng cho van size lớn (DN50 - DN100 trở lên). Chịu áp lực cao, hệ thống đường ống lớn.

• Kết nối hàn (Welding): Thường dùng trong ngành thực phẩm, sữa (tiêu chuẩn DIN, SMS). Đảm bảo vệ sinh tuyệt đối, không có rãnh chứa vi khuẩn .

Chương 4: Ưu Điểm Vượt Trội - Tại Sao Nên Dùng Van Y Xiên?

Van Y xiên khí nén có những lợi thế cạnh tranh rất riêng mà hiếm dòng van nào có được:

4.1. Khả năng chống va đập thủy lực (Water Hammer)

Trong các hệ thống bơm, khi đóng van nhanh, cột áp sẽ dội ngược gây ra tiếng ồn lớn và phá hủy đường ống (búa nước). Nhờ thiết kế góc xiên, dòng chảy thay đổi hướng từ từ, giảm thiểu tối đa hiện tượng búa nước, bảo vệ hệ thống.

4.2. Hoạt động ở chênh áp 0 (Zero Differential Pressure)

Nhiều loại van (như van bi, van bướm) cần một áp suất nhất định ở đầu vào để làm kín. Van Y xiên hoạt động bằng khí nén piston, nó có thể đóng kín dù áp suất hệ thống bằng 0. Điều này đặc biệt hữu ích cho hệ thống bồn bể xả áp .

4.3. Khả năng chịu nhiệt và hóa chất vượt trội

• Nhờ gioăng làm kín PTFE và bộ tản nhiệt, van Y xiên inox có thể hoạt động ổn định với hơi nước bão hòa lên tới 180°C - 200°C.

• Thích hợp cho môi trường có độ nhớt cao (mật ong, dầu nhờn, bột giấy, bia, sữa chua, nước thải có cặn) mà không lo bị kẹt như van bi .

4.4. Tuổi thọ cao, bảo trì dễ dàng

Các hãng sản xuất hàng đầu cam kết tuổi thọ lên đến 10 triệu chu kỳ đối với nước và khí, 3 triệu chu kỳ đối với hơi nước (steam) . Thiết kế dạng module cho phép thay thế nhanh chóng lõi van, gioăng mà không cần tháo toàn bộ đường ống .

Chương 5: Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Tính linh hoạt của van Y xiên điều khiển khí nén cho phép nó xuất hiện ở hầu hết các nhà máy sản xuất hiện đại.

5.1. Ngành thực phẩm và đồ uống (Food & Beverage)

• Nhà máy bia: Điều khiển dòng chảy dịch đường, nước nấu, CIP nóng/lạnh.

• Nhà máy sữa: Van vệ sinh trong hệ thống thanh trùng, đường ống chân không.

• Nước giải khát: Pha chế syrup, CO2, nước xả chai.

• Yêu cầu: Phải là van inox 304/316L, bề mặt nhám thấp (Ra < 0.8µm) để tránh vi khuẩn bám .

5.2. Xử lý nước và nước thải

• Trạm cấp nước: Điều khiển bơm, van xả lọc.

• Xử lý nước thải: Điều khiển dòng bùn, nước thải có cặn lơ lửng, hóa chất keo tụ (Polymer). Van Y xiên rất ít bị kẹt bởi tạp chất so với van bi .

5.3. Công nghiệp hóa chất và dược phẩm

• Dược phẩm: Kiểm soát nước tinh khiết (WFI - Water For Injection), dung dịch truyền dịch.

• Hóa chất: Với van thân nhựa (PTFE/PVDF) để chống ăn mòn bởi axit HCl, H2SO4 đậm đặc.

5.4. Hệ thống hơi (Steam) và giặt là công nghiệp

• Hệ thống nồi hơi: Xả đáy, phân phối hơi phụ.

• Công nghiệp dệt may, giặt là: Cấp hơi cho máy sấy, máy ủi. Van Y xiên là "chân ái" cho ứng dụng hơi nước nhờ khả năng tản nhiệt .

Chương 6: Tiêu Chí Lựa Chọn Van Y Xiên Khí Nén Cho Hệ Thống Của Bạn

Việc lựa chọn van sai thông số kỹ thuật có thể gây rò rỉ, giảm áp suất hệ thống hoặc hư hỏng thiết bị. Hãy trả lời 5 câu hỏi sau trước khi mua hàng:

1. Môi trường làm việc là gì?

   • Nước, khí nén: Có thể dùng van thân đồng hoặc inox.

   • Hơi nước nóng (steam): BẮT BUỘC dùng van inox, có bộ tản nhiệt và gioăng PTFE.

   • Hóa chất ăn mòn: Chọn van thân nhựa (PP, PVDF) hoặc inox 316L, gioăng Viton/FKM.

2. Áp suất và nhiệt độ bao nhiêu?

   • Áp suất danh nghĩa thường là PN16, PN25 hoặc 10 bar.

   • Nhiệt độ: PTFE chịu tới 200°C, EPDM chịu 120°C, FKM (Viton) chịu 150°C và hóa chất dầu .

3. Cần chế độ an toàn nào?

   • Nếu bạn muốn van tự động đóng khi mất điện/mất hơi -> Chọn NC (Normally Closed - Thường đóng).

   • Nếu bạn muốn van tự động mở khi xả tràn -> Chọn NO (Normally Open - Thường mở).

   • Nếu bạn muốn điều khiển tùy ý và không có ưu tiên an toàn -> Chọn Double Acting (Tác động kép).

4. Kết nối đường ống thế nào?

   • Kiểm tra ren trong đường ống là BSP (Ren ống trụ) hay NPT (Ren ống côn). Hầu hết van Châu Á dùng BSP.

   • Kích thước van (DN) phải phù hợp với lưu lượng cần thiết (Q = v * A).

5. Nguồn cấp khí nén có sẵn không?

   • Van cần nguồn khí sạch, khô, áp suất ổn định (thường 4-8 bar). Nếu không có hệ thống khí nén, bạn phải chuyển sang van điện từ (solenoid) hoặc van tay.

Chương 7: Hướng Dẫn Lắp Đặt, Vận Hành Và Bảo Trì Van Y Xiên

Mua van đúng chủng loại mới chỉ là một nửa câu chuyện. Lắp đặt sai cách có thể làm giảm tuổi thọ van đến 50%.

7.1. Nguyên tắc lắp đặt

• Chiều dòng chảy: Hãy nhìn vào mũi tên trên thân van. Mặc dù van Y xiên có thể chạy 2 chiều, nhưng hiệu suất cao nhất vẫn là khi dòng chảy từ dưới lên (từ cửa dưới đế van lên cửa trên) để giảm rung động màng van .

• Góc lắp đặt: Lý tưởng nhất là lắp thẳng đứng (đầu van hướng lên trên). Nếu lắp ngang, hãy đảm bảo đầu van không bị đọng nước.

• Vệ sinh đường ống: Trước khi lắp van, hãy xả sạch đường ống để loại bỏ vụn hàn, cát, đá... tránh làm trầy mặt làm kín của van.

7.2. Bảo trì định kỳ

Van Y xiên rất bền, nhưng "gioăng" là bộ phận hao mòn tự nhiên.

• Kiểm tra rò rỉ bên ngoài: Nếu thấy lưu chất rỉ ra ở phần thân giữa (gần bộ tản nhiệt), có thể gioăng chữ V (V-seal) hoặc gioăng làm kín cần van đã mòn.

• Thay thế gioăng: Hầu hết van Y xiên hiện đại cho phép thay thế gioăng rất dễ dàng. Chỉ cần tháo ốc thân giữa, bỏ bộ tản nhiệt ra, thay gioăng mới và lắp lại .

• Kiểm tra dòng khí: Nếu van không đóng/mở hoặc đóng/mở chậm, hãy kiểm tra van điện từ (solenoid) có cấp khí đủ không, hoặc lò xo bên trong actuator có bị gãy/hỏng không.

7.3. Xử lý sự cố thường gặp

Chương 8: Bảng Giá Và Những Lưu Ý Khi Mua Van Y Xiên Khí Nén

Giá của van Y xiên điều khiển khí nén phụ thuộc vào Vật liệu, Kích thước, và Thương hiệu.

8.1. Phân khúc thương hiệu trên thị trường

• Phân khúc cao cấp (Châu Âu, Nhật Bản): Bürkert, GEMU, SMC, Festo, Danfoss.

  • Giá: Từ 5.000.000 VND đến 20.000.000+ VND (tùy size).

  • Chất lượng: Tuyệt hảo, độ bền 10 triệu chu kỳ .

• Phân khúc tầm trung (Đài Loan, Hàn Quốc, Thổ Nhĩ Kỳ): Unid, Sehan, Samson, Kitz.

  • Giá: Từ 1.800.000 VND đến 8.000.000 VND.

  • Chất lượng: Tốt, ổn định, được ưa chuộng nhiều tại Việt Nam.

• Phân khúc phổ thông (Trung Quốc, Việt Nam): ZJDLY, Covna, hoặc các hãng OEM.

  • Giá: Từ 800.000 VND đến 3.000.000 VND.

  • Chất lượng: Đáp ứng được phần lớn ứng dụng thông thường (nước, khí nén, dầu loãng).

8.2. Bảng giá tham khảo (dành cho van tác động đơn - NC, thân inox 304, ren trong)

Lưu ý: Giá mang tính chất tham khảo tại thời điểm 2025, có thể thay đổi tùy vào số lượng và nhà cung cấp.

8.3. Lưu ý khi mua hàng để tránh "tiền mất tật mang"

1. Phân biệt van Inox 304 và Inox 201: Van Inox 201 rẻ hơn nhưng sẽ bị rỉ sét nếu dùng trong môi trường ẩm ướt hoặc hóa chất. Hãy yêu cầu báo giá rõ mác thép. Van vệ sinh thực phẩm phải là 304 hoặc 316 .

2. Xác thực "Tác động đơn" (Single Acting): Rất nhiều nơi bán van tác động kép nhưng nói là tác động đơn. Hãy kiểm tra: Van tác động đơn có 1 cửa cấp khí (port 1) và lò xo bên trong. Van tác động kép có 2 cửa cấp khí (port 1 và 2) .

3. Chọn điện áp coil phù hợp: Nếu mua van kèm van điện từ (solenoid coil) tích hợp, hãy nhớ chọn điện áp: 220VAC (phổ biến tại VN), 24VDC (an toàn, dùng cho PLC), hoặc 110VAC.

4. Bảo hành: Hãy mua ở đơn vị có chính sách bảo hành rõ ràng (tối thiểu 12 tháng).
