Y LỌC RÁC INOX 304 MẶT BÍCH: CHỨC NĂNG LÀ GÌ VÀ CƠ CHẾ HOẠT ĐỘNG CHI TIẾT

Giới thiệu chung

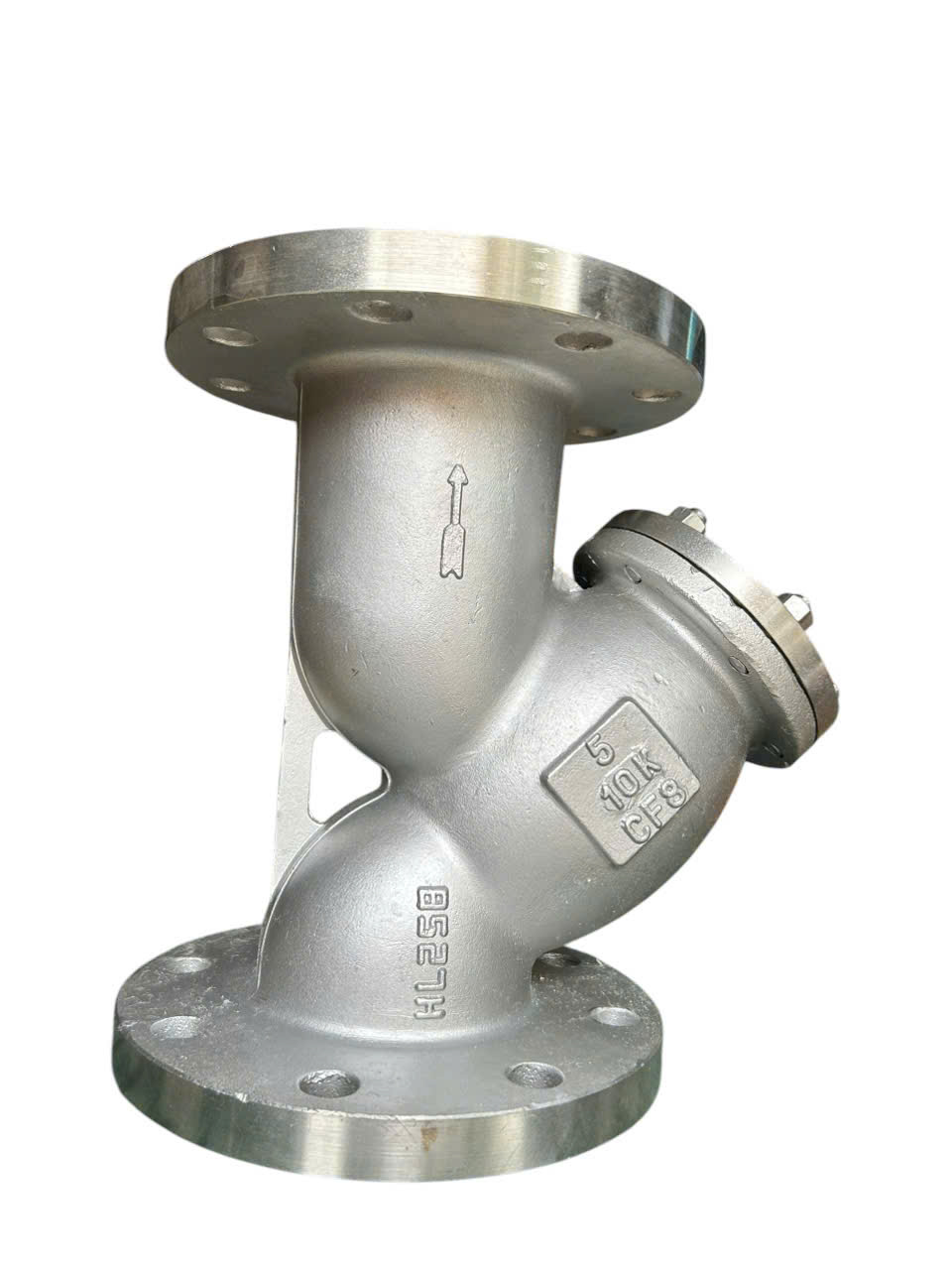

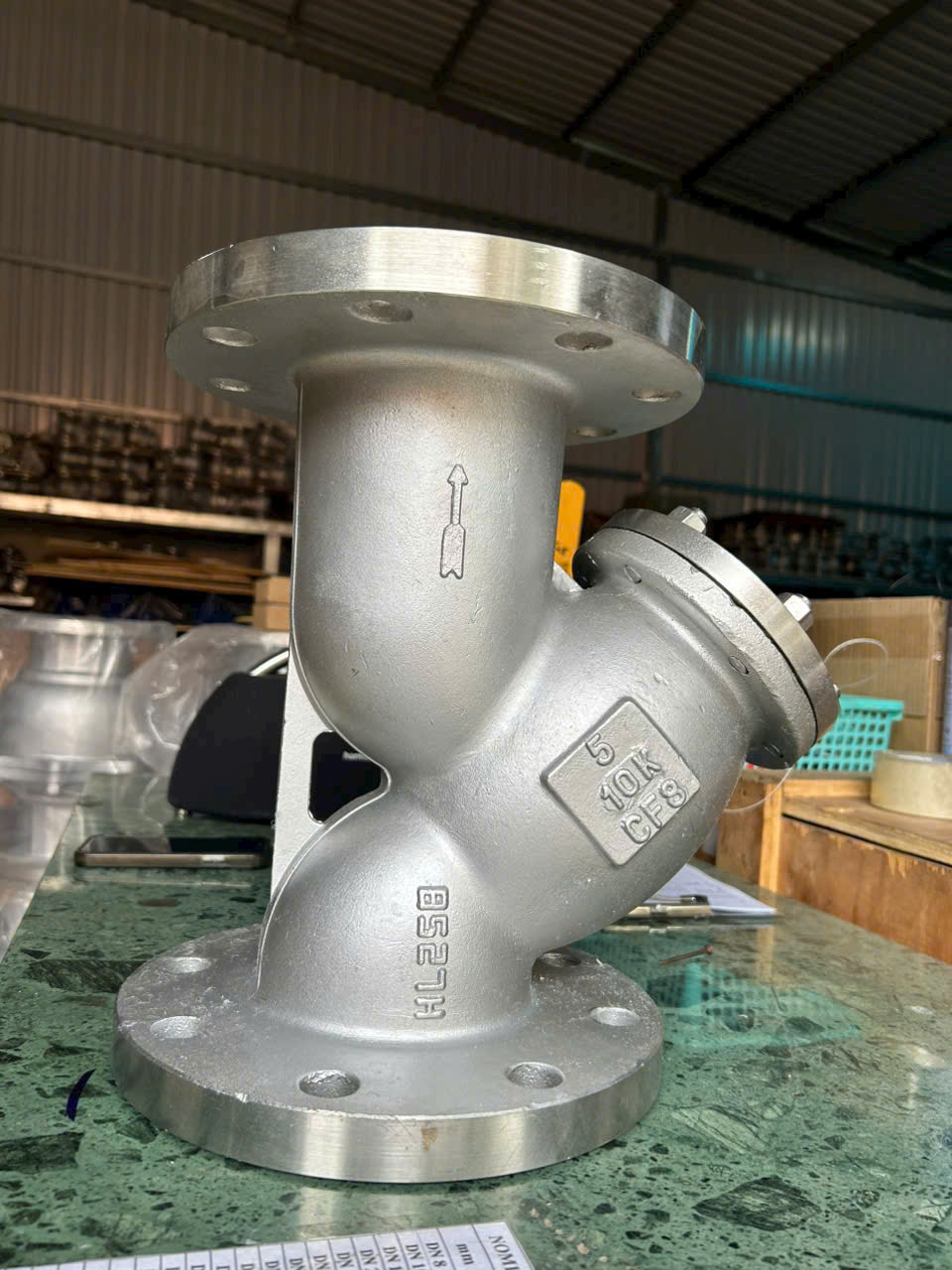

Y lọc rác inox 304 mặt bích là một thiết bị lọc cơ học được sử dụng rộng rãi trong các hệ thống đường ống dẫn nước, dầu khí, hóa chất và thực phẩm. Sản phẩm có hình dạng giống chữ Y, được chế tạo từ thép không gỉ SUS304, kết nối với đường ống thông qua mặt bích. Thiết bị có nhiệm vụ giữ lại các tạp chất rắn như cát, rỉ sét, vảy hàn, mảnh vụn… nhằm bảo vệ các thiết bị phía sau như van, bơm, đồng hồ lưu lượng.

Trên website Vankimphat.com, y lọc rác inox 304 mặt bích là dòng sản phẩm chủ lực nhờ khả năng chống ăn mòn, chịu nhiệt và áp lực cao.

1. Chức năng của y lọc rác inox 304 mặt bích

1.1 Lọc tạp chất cơ học

Chức năng chính của y lọc rác là giữ lại các hạt rắn có kích thước lớn hơn kích thước mắt lưới của lõi lọc (thường từ 100 – 2000 micron). Nhờ đó, chất lỏng sau khi qua y lọc sẽ sạch hơn, tránh gây tắc nghẽn hoặc mài mòn thiết bị.

1.2 Bảo vệ hệ thống đường ống và thiết bị đầu cuối

Các van điều khiển, bơm định lượng, vòi phun, trao đổi nhiệt rất nhạy cảm với tạp chất. Y lọc rác đóng vai trò như một tấm lá chắn, kéo dài tuổi thọ toàn bộ hệ thống.

1.3 Dễ dàng vệ sinh và bảo trì

Nhờ thiết kế mặt bích có thể tháo rời, người dùng có thể mở nắp y lọc, lấy lõi lọc ra làm sạch mà không cần cắt ống. Đây là ưu điểm vượt trội so với y lọc ren.

1.4 Chịu được môi trường khắc nghiệt

Chất liệu inox 304 chống oxy hóa tốt trong môi trường ẩm ướt, hóa chất nhẹ, nhiệt độ lên đến 200°C, áp suất danh định lên đến PN16 hoặc 150#.

2. Cấu tạo chi tiết

Y lọc rác inox 304 mặt bích gồm các bộ phận chính:

• Thân y lọc: Dạng chữ Y, đúc hoặc hàn từ inox 304, mặt bích tiêu chuẩn JIS, DIN, ANSI.

• Nắp y lọc: Đậy phần ống nhánh, kết nối bằng mặt bích hoặc ren ngoài.

• Lõi lọc (lưới lọc): Hình trụ hoặc hình nón, làm từ inox 304 dạng đục lỗ hoặc lưới đan. Kích thước mắt lưới phổ biến: 20 mesh, 40 mesh, 60 mesh, 100 mesh.

• Gioăng làm kín: EPDM, PTFE hoặc silicon, chịu nhiệt và hóa chất.

• Bu lông đai ốc: Siết chặt mặt bích giữa thân y lọc và nắp.

3. Nguyên lý hoạt động của y lọc rác inox 304 mặt bích

Nguyên lý hoạt động dựa trên chênh lệch áp suất và cơ chế chắn cơ học. Cụ thể:

1. Dòng chất lỏng đi vào cửa đầu vào của y lọc theo chiều mũi tên được đúc trên thân.

2. Khi gặp lõi lọc, các hạt rắn có kích thước lớn hơn lỗ lưới bị giữ lại bên trong khoang chứa của nhánh chữ Y. Phần chất lỏng sạch đi xuyên qua lõi lọc và ra cửa xả.

3. Các hạt rắn lắng dần xuống đáy ống nhánh nhờ trọng lực, không bị cuốn trở lại dòng chính.

4. Khi lượng cặn tích tụ nhiều, chênh áp giữa đầu vào và đầu ra tăng. Người vận hành sẽ xả cặn bằng cách mở nắp y lọc hoặc van xả đáy (nếu có).

Lưu ý quan trọng: Y lọc rác không thể tự làm sạch. Cần bảo trì định kỳ. Đối với ứng dụng yêu cầu lọc liên tục, nên dùng y lọc tự rửa hoặc lắp hai y lọc song song.

4. Thông số kỹ thuật tiêu chuẩn trên Vankimphat.com

• Kích thước danh nghĩa: DN25 – DN300 (1″ – 12″)

• Áp suất làm việc: PN10, PN16, Class 150

• Nhiệt độ làm việc: -20°C đến +200°C

• Độ mịn lọc: 0.3 mm – 3 mm (tương đương 50 mesh – 600 mesh tùy loại lưới)

• Vật liệu gioăng: EPDM (nước), Viton (dầu, hóa chất), PTFE (nhiệt cao)

• Chuẩn mặt bích: JIS 10K, DIN PN16, ANSI B16.5

5. Ứng dụng thực tế

• Hệ thống cấp nước sinh hoạt và công nghiệp

• Hệ thống PCCC (phòng cháy chữa cháy)

• Đường ống dẫn dầu thô, nhiên liệu diesel

• Nhà máy hóa chất, phân bón

• Hệ thống làm mát, lạnh trung tâm

• Ngành thực phẩm, đồ uống (yêu cầu inox 304/316)

6. So sánh y lọc rác inox 304 mặt bích với các loại khác

7. Hướng dẫn lắp đặt và bảo trì

7.1 Lắp đặt

• Lắp y lọc sao cho nhánh chữ Y hướng xuống dưới để cặn lắng dễ dàng.

• Chiều dòng chảy phải trùng với mũi tên trên thân.

• Sử dụng gioăng phẳng giữa hai mặt bích, siết bulông đúng lực.

• Lắp đặt van ngắt hai đầu y lọc để tiện vệ sinh.

7.2 Bảo trì định kỳ

• Thời gian vệ sinh: tùy độ bẩn của chất lỏng (khuyến nghị 1 tháng/lần đầu, sau đó điều chỉnh).

• Các bước:

  • Khóa van hai đầu.

  • Xả áp qua van xả đáy.

  • Mở nắp y lọc.

  • Rút lõi lọc, rửa bằng nước hoặc chổi mềm.

  • Kiểm tra gioăng, thay nếu hỏng.

  • Lắp lại và khởi động.

8. Câu hỏi thường gặp FAQ

Hỏi: Y lọc rác inox 304 mặt bích có lọc được dầu nhờn không?
Đáp: Có, nhưng cần chọn gioăng Viton và lưới lọc phù hợp (60 mesh – 100 mesh).

Hỏi: Làm sao biết khi nào cần vệ sinh y lọc?
Đáp: Khi chênh áp hiển thị trên đồng hồ áp suất chênh lệch > 0.5 bar so với lúc mới lắp.

Hỏi: Có thể lắp y lọc mặt bích nằm ngang không?
Đáp: Có thể, nhưng nhánh chữ Y phải hướng sang ngang hoặc xuống dưới, không hướng lên trên.

Hỏi: Y lọc inox 304 có dùng được cho nước biển không?
Đáp: Không nên. Nước biển nên dùng inox 316 hoặc vật liệu nhựa, đồng thau.

9. Tại sao nên mua y lọc rác inox 304 mặt bích tại Vankimphat.com

• Hàng inox 304 chính hãng, kiểm tra thành phần hóa học bằng máy XRF.

• Nhiều kích thước và kiểu mặt bích có sẵn trong kho.

• Hỗ trợ gia công lõi lọc theo mesh yêu cầu.

• Bảo hành 12 tháng, đổi trả nếu lỗi kỹ thuật từ nhà sản xuất.

• Giao hàng toàn quốc, xuất hóa đơn VAT đầy đủ.

10. Kết luận

Y lọc rác inox 304 mặt bích là giải pháp lọc cơ học hiệu quả, bền bỉ và dễ bảo trì cho mọi hệ thống đường ống. Hiểu rõ chức năng và nguyên lý hoạt động sẽ giúp bạn lựa chọn đúng sản phẩm, lắp đặt đúng cách và vận hành an toàn, tiết kiệm chi phí sửa chữa dài hạn. Liên hệ ngay Vankimphat.com để được tư vấn thông số kỹ thuật phù hợp với hệ thống của bạn.
