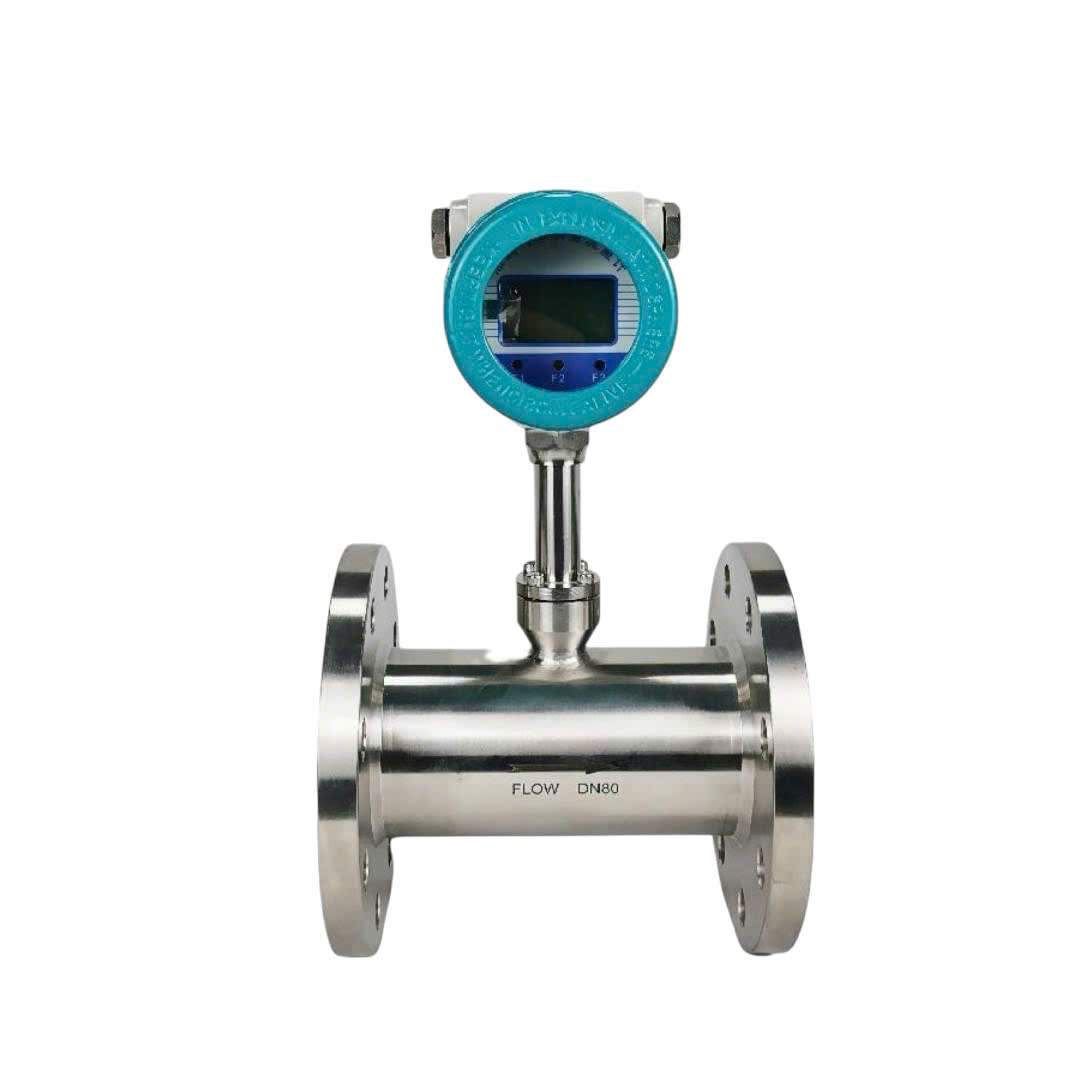

ĐỒNG HỒ DO LƯU LƯỢNG RO INOX 304 CZ-LWGY
Tác dụng chính của bộ phận turbin dùng trong các môi trường không có tính dẫn điện , Nhờ vào vòng quay của turbin tạo ra dòng điện từ để chuyển tín hiệu len các bộ phận xử lý tín hiệu .
Đồng hồ đo lưu lưu lượng điện tử turbin thường được lắp đặt trong các hệ thống nước tinh khiết , nước RO , hệ thống xăng dầu , dung môi , hệ thống dầu thủy lực ,... các môi chất có tính dẫn điện kém . Không thể dùng loại tiếp điểm ss316.
1. CẤU TẠO CỦA ĐỒNG HỒ ĐO LƯU LƯỢNG TURBIN ĐIỆN TỬ
Đồng hồ đo lưu lượng điện tử dạng turbin được cấu tạo từ 3 bộ phận chính là :
A. Màn hình hiển thị và mạch xử lý tín hiệu
Màn hình hiển thị là dạng màn hình LCD hoặc màn hình dạng LED sắc nét , gắn liển với phần thân . Hiển thị đầy đủ thông số lưu lượng tổng , lưu lượng tức thời và áp xuất của đường ống , đơn vị đo của từng đồng hồ được cài đặt khác nhau để phù hợp với nhu cầu sử dụng của hệ thống .
Mạch xử lý tín hiệu là bộ phận tiếp nhận nguồn điện đêr vận hành quá trình đo của đồng hồ và các biến trở , cảm biến để xử lý tín hiệu từ turbin truyền về .
B. Phần thân đồng hồ
Thân được hồ được chế tạo , sản xuất bằng các chất liệu như thân thép cacbon , inox 304 , inox 316 , inox vi sinh với đa dạng kích thước và 2 kiểu kết nối chủa yếu là kết nối ren ( DN4-DN40 ) , kiểu kết nối mặt bích đa tiêu chuẩn ( DN50-DN200) có thể lắp đặt dễ dàng và thuận tiện .
C. Phần động cơ turbin
Turbin là bộ phận chính trong quá trình đo lưu lượng dòng chảy đi qua đường ống .
Turbin được sản xuất bằng các vật liệu nhue inox 304 , inox316 chịu được nhiệt độ cao lên đến 150 độ C , không bị ăn mòn và có tính ổn định cao khi hoạt động trong điều kiện lâu dài.
Phần thân turbin nối liền với thân qua ren , có các cảm biến để chuyển đổi tốc độ xoay của turbin thành các thông số để hiển thị lên màn hình .
Bộ phận điều khiển dòng chảy giúp ổn định dòng chảy và giảm thiểu các tác nhân gây nhiễu loạn quá trình đo của turbin .
Cánh quạt có nhiều thiết kế khác nhau cho từng kích thước khác nhau như 4 cánh cho size DN4-DN25 , 6 cánh cho DN32 và 8 cánh từ các size Dn40 đến DN200.
Khi môi chất chảy qua đồng hồ làm cho turbin quay , Vận tốc của turbin sẽ tỉ lệ thuận tương ứng với môi chất chảy qua . Khi môi chất chảy qua càng lớn thì turbin quay càng nhanh và ngược lại .
Với thiết kế dạng turbin các kỹ sư nhà máy sẽ tính toán và điều chỉnh số liệu khi vòng quay của turbin xoay 1 vòng sẽ tương ứng với bao nhiêu khối lượng môi chất chảy qua tương xứng . từ đó các cảm biến sẽ đếm số vòng quay của turbin và cho ra số liệu chính xác nhất .
Các tín hiệu điện 4-20mA với các cổng kết nối RS485 cho phép chuyền tín hiệu qua các tủ điều khiển PCL và màn hình hiển thị trung tâm .
Đồng hồ đo lưu lượng nước dạng turbin được hình thnahf và phát triển từ năm 1790 và được cải tiến và sử dụng cho đến ngày nay
Chất liệu thân : inox 304 , inox 316 , hoặc thân thép cacbon
Chất liệu turbin : hợp kim thép không rỉ
Nhiệt độ : -5-150 độ C
Màn hình hiển thị : LCD , LED
Tiêu chuẩn kháng nước : Ip 67
Kiểu kết nối : nối ren , mặt bích đa tiêu chuẩn
Nguồn điện : 24VDC , 220VAC
Tín hiệu in, out : 4-20mA
Cổng kết nối : RS485
Áp lực làm việc : Max 42bar
Hãng sản xuất : senco, dupan, P-teck , woteck , hanssung
Xuất xứ : Đài loan , Hàn quốc, malaysia
Bảo hành : 12-18 tháng
Độ chính xác cao so với các dòng đồng hồ cơ thông thường . tỉ lệ sai số nhỏ
Được sản xuất bằng các chất liệu có tính chống ăn mòn cao , độ cứng và độ bền cao khi hoạt động liên tục trong thời gian dài sử dụng
Đồng hồ đo lưu lượng điện từ dạng turbin có thể đo được các dòng môi chất không có tính dẫn điện hoặt dẫn điện kém .
Đa dạng kiểu kết nối như kết nối ren hoặc mặt bích đa tiêu chuẩn . Phù hợp lắp đặt cho mọi hệ thống khác nhau .
Sử dụng nguồn tín hiệu 4-20mA dễ dàng quan sát và điều chỉnh qua tủ điều khiển , màn hình máy tính hoặc các thiết bị điện tử cầm tay .
Có các tiêu chuẩn kháng nước và kháng bụi IP67 giúp ngăn chặn các tác nhân gạy hại bên ngoài và điều khiện thời tiết thay đổi liên tục .
Có thiết kế cả dạng màn hình liền thân và dạng màn hình rời giúp lắp đặt ở những vị trí khó lắp đặt và quan sát .
Sử dụng trong các nhà máy sản xuất nước tinh khiết , nước cất .
Lắp đặt sử dụng trong các hệ thống sản xuất cây xăng dầu , hệ thống thủy lực
Sử dụng lắp đặt trong các hệ thống y tê yêu cầu tính dẫn điện cực kỳ nhỏ
Ứng dụng trong các hệ thống nhà máy sản xuất đồ uống , nước ngọt
Dùng để đo không khí sạch , không chứa Hyđrocacbon
Ứng dụng trong công ngghiệp chất bán dẫn có hàm lượng Ion thấp
Tình trạng mới cũ của sản phẩm
Kiểm tra thông số kỹ thuật , đặc tính của từng loại môi trường khác nhau trước khi lắp đặt
Đồng hồ đo lưu lượng dạng turbin phải được lắp đặt ở những nơi không bị rung lắc . Lắp đặt đúng theo chiều mũi tên trên thân đồng hồ .
Các thiết bị phụ kiện như côn cút co tê có thể làm giảm tính ổn định và độ chính xác của đồng hồ nên cần hạn chế lắp đặt gần đồng hồ
Để đồng hồ hoạt động một cách chính xác nhất cần xả hết khí nên trong đồng hồ trước khi xử dụng .
Xiết lực các bu lông kết nối đồng hồ và đường ống vừa đủ tránh làm biến dạng thân đồng hồ .
Nên lắp đặt van điện từ hoặc van 1 chiều trước đồng hồ để tránh tình trạng bị dội ngược lại làm tính chính xác trong quá tình đo .
dong-ho-do-luu-luong-turbin-dien-tu( Đồng hồ đo lưu lượng nước turbin điện tử đã đo thử nghiệm )
2. NHỮNG LƯU Ý KHI SỬ DỤNG ĐỒNG HỒ ĐO ĐIỆN TỬ DẠNG TURBIN
Là dạng đồng hồ điện tử có sử dụng nguồn điện nên yêu cầu là phải luôn luôn có điẹn trong quá trình đo của đồng hồ .
Cần có các phương án bảo vệ đồng hồ khi lắp đặt ở ngoài trời .
Bảo dưỡng kiểm tra định kỳ từ 3-6 tháng 1 làn để đồng hồ luôn được hoạt động ổn định và đạt hiệu suất cao nhất
Để đảm bảo an toàn khi sữa chữa và bảo hành cần ngắt các nguồn điện kết nối với đồng hồ rồi mới tiến hành tháo và kiểm tra .
Trong quá trình tháo lắp bảo dưỡng cần lưu ý đến quá trình bảo vệ cánh turbin tránh làm hư hỏng phần turbin .
