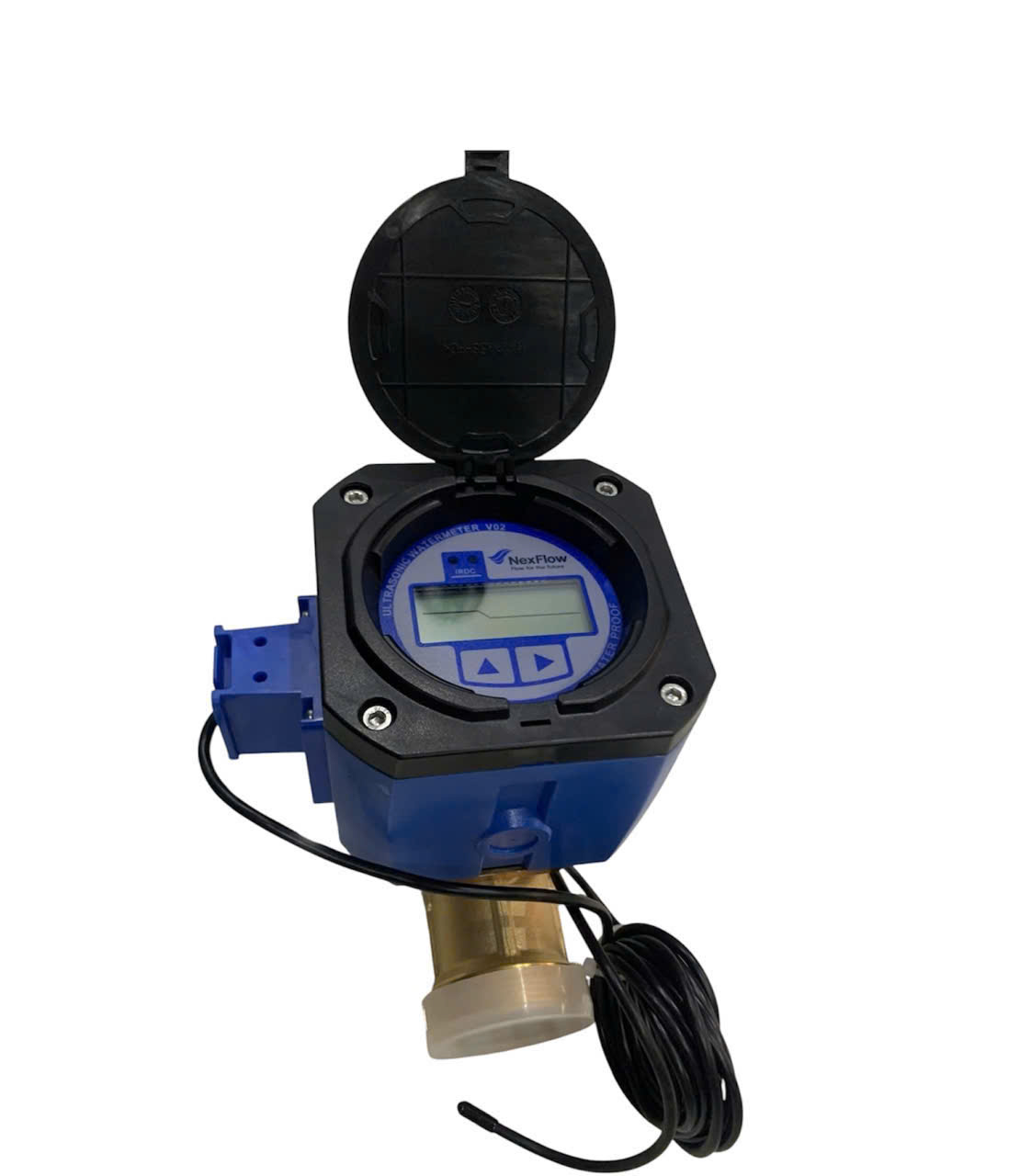

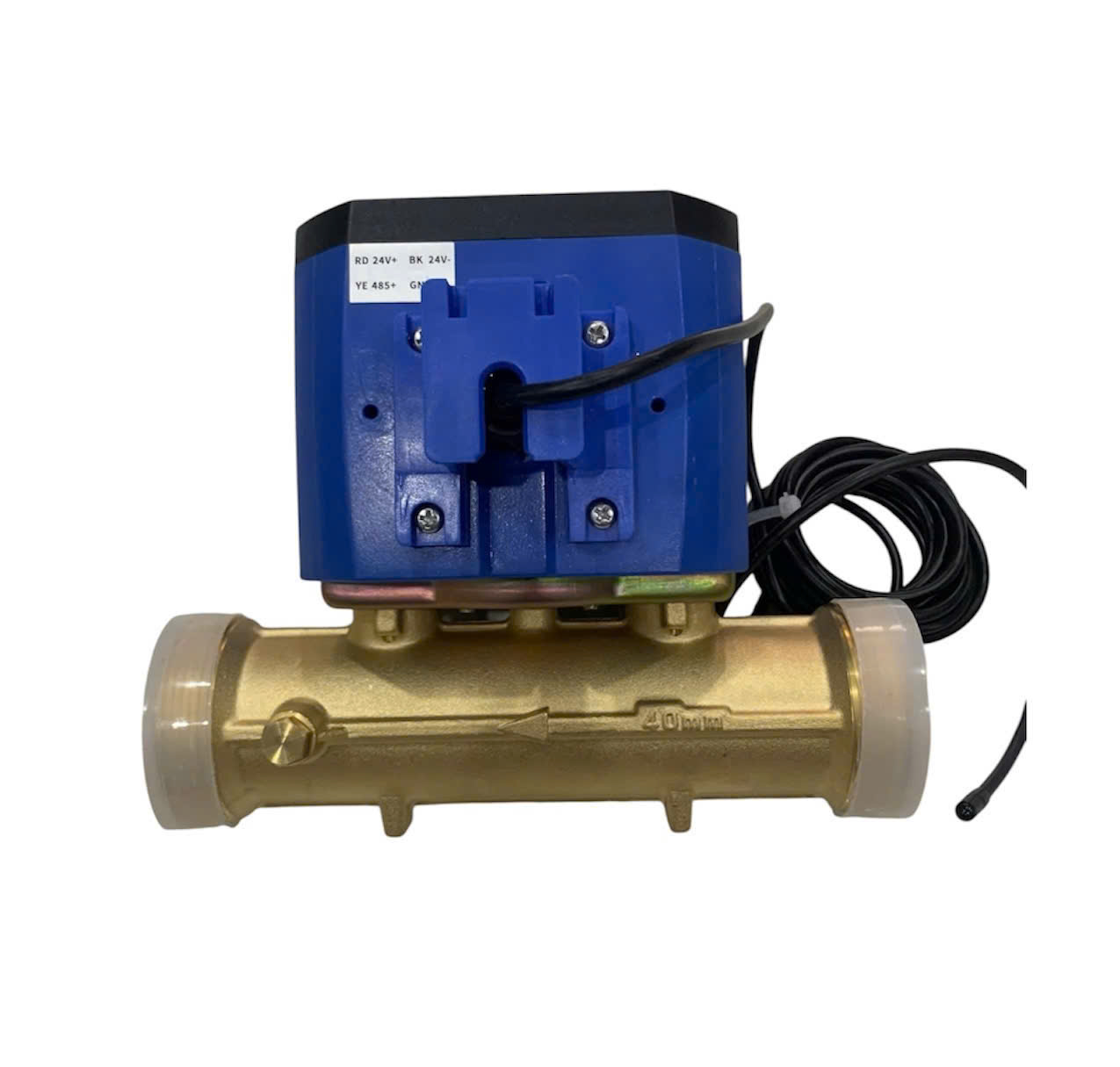

Đồng hồ đo lưu lượng siêu âm nối ren NUF 0040 Nex Flow
Đồng hồ đo lưu lượng siêu âm NUF 0040 Nex Flow
Model: NUF-0040
Áp Luwcjlamf việc: PN16, 16bar
Nhiệt độ chất lỏng: - 30 ~ 45 C
Chất liệu: Thép carbon/ ss304/ss316
Truyền thông: RS485 Modbus RTU
Nguồn cấp: DC24v/ PIN 3.6V
Cấp bảo vệ: IP68
Kết nối : Mặt bích PN16, PN10, Nối ren
Đáp ứng tiêu chuẩn ISO4064-2014
Thương hiệu: NexFlow/ Canada
Sản xuất tại nhà máy: China
Trong bối cảnh tự động hóa công nghiệp và nhu cầu tiết kiệm năng lượng ngày càng cao, việc lựa chọn thiết bị đo lưu lượng phù hợp đóng vai trò then chốt. Đồng hồ đo lưu lượng siêu âm nối ren NUF 0040 Nex Flow đang nổi lên như một giải pháp tối ưu nhờ công nghệ siêu âm hiện đại, thiết kế nhỏ gọn và khả năng lắp đặt linh hoạt. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện nhất về sản phẩm, từ nguyên lý hoạt động, cấu tạo, ứng dụng thực tế đến báo giá chi tiết và hướng dẫn lắp đặt cụ thể.
Có thể bạn đã quen thuộc với các dòng đồng hồ cơ khí như tuabin hay piston, nhưng liệu chúng có thực sự hiệu quả khi đo lường chất lỏng bẩn hoặc môi chất ăn mòn? Hãy cùng VANKIMPHAT.COM khám phá lý do tại sao NUF 0040 lại là sự thay thế hoàn hảo cho các công nghệ đo truyền thống.
Đây là một thiết bị đo lưu lượng dạng ren (kết nối Threaded) thuộc dòng sản phẩm Nex Flow, sử dụng công nghệ siêu âm để xác định vận tốc dòng chảy bên trong đường ống. Model NUF 0040 thường được thiết kế cho các loại đường ống có kích thước trung bình nhỏ (cỡ DN40 hoặc tương đương). Điểm đặc biệt của thiết bị nằm ở phương pháp đo thời gian truyền sóng (Time-of-Flight) – một công nghệ tiên tiến đảm bảo độ chính xác lên đến 1% mà không cần tiếp xúc trực tiếp với môi chất.
Đầu dò (Transducers): Bộ phận quan trọng nhất, phát và nhận các xung siêu âm. Được bọc thép không gỉ hoặc nhựa chịu lực để bảo vệ khỏi môi trường công nghiệp.
Thân đồng hồ (Body): Chất liệu thường bằng thép không gỉ 304 hoặc 316L, đặc biệt bền bỉ với hóa chất và áp lực cao. Kết nối ren (Ren trong hoặc ren ngoài) giúp lắp đặt dễ dàng mà không cần mặt bích.
Bộ xử lý trung tâm (Electronics): Bao gồm vi mạch tính toán chênh lệch thời gian, bộ lọc nhiễu và mạch hiển thị LCD.
Màn hình hiển thị: Hiển thị lưu lượng tức thời, lưu lượng tổng, tín hiệu sóng và các cảnh báo lỗi.
Kích thước kết nối: Ren cố định (Inch hệ mét hoặc hệ Anh), thông dụng cho ống DN32 – DN50.
Dải đo: Có thể từ 0.3 m/s đến 5 m/s (tùy thuộc vào đường kính ống thực tế).
Nhiệt độ hoạt động: -20°C đến +120°C (đối với đầu dò tiêu chuẩn).
Áp suất làm việc: Lên đến 40 Bar (thép không gỉ).
Nguồn điện: 24V DC hoặc Pin (tùy theo tùy chọn của nhà sản xuất).
Đồng hồ hoạt động dựa trên sự chênh lệch thời gian giữa các xung siêu âm xuôi dòng và ngược dòng. Cụ thể như sau:
Khi dòng chảy bình thường: Sóng siêu âm từ đầu dò A (thượng nguồn) đến đầu dò B (hạ nguồn) sẽ di chuyển nhanh hơn sóng từ B về A do được hỗ trợ bởi vận tốc dòng chảy.
Tính toán chênh lệch: Chip vi xử lý ghi lại chính xác thời gian chênh lệch này (thường là nano giây).
Xác định lưu lượng: Dựa vào diện tích mặt cắt ống, bộ xử lý sẽ tính ra vận tốc trung bình và sau đó là lưu lượng thể tích (m³/h hoặc L/h).
Lưu ý quan trọng: Ưu điểm lớn nhất của phương pháp này là không có phần tử chuyển động cơ học, do đó không xảy ra hiện tượng mài mòn hay tắc nghẽn.
Với sai số ±1% của giá trị đo, NUF 0040 vượt xa các dòng cơ như đồng hồ cánh tuabin (thường sai số ±2-3% ở dải đo thấp). Hơn nữa, do không có cánh quạt, thiết bị duy trì độ chính xác ổn định trong suốt vòng đời sử dụng.
Đây có thể coi là "vũ khí lợi hại" của dòng siêu âm nối ren. Vì đường ống bên trong hoàn toàn thông suốt (không chướng ngại vật), nó không tạo ra độ giảm áp (Pressure Drop) như các loại cánh quạt hay màng chắn. Điều này cực kỳ có lợi trong các hệ thống bơm và hệ thống xử lý nước tiết kiệm năng lượng.
Nước thải: Không lo mắc kẹt rác, xơ vải.
Dầu nhớt, hóa chất: Không lo ăn mòn các chi tiết chuyển động.
Bùn loãng: Đo được mà không cần bảo trì thường xuyên.
Kết nối ren giúp tiết kiệm chi phí lắp đặt đáng kể so với mặt bích (không cần bu lông, gioăng đắt tiền). Kỹ thuật viên chỉ cần cuộn băng non và vặn trực tiếp vào đường ống.
– Giám sát nước cấp đầu nguồn: Đảm bảo định lượng hóa chất chính xác.
– Đo lưu lượng bùn tuần hoàn: NUF 0040 hoạt động ổn định mà không bị vướng bùn.
– Nhà máy sản xuất dược (CIP/SIP): Đo lưu lượng nước tinh khiết (WFI) và hơi vệ sinh. Thân thép 316L đáp ứng tiêu chuẩn vệ sinh.
– Định lượng phụ gia: Đảm bảo tỷ lệ pha trộn chính xác.
– Bơm nước lạnh điều hòa: Giám sát tải lạnh của hệ thống Chiller.
– Bơm nước cháy: Kiểm tra lưu lượng tuần hoàn.
– Làm mát thiết bị: Đo nước làm mát cho máy phát, lò hơi.
Để đảm bảo NUF 0040 hoạt động đúng thông số, hãy tuân thủ nghiêm ngặt các quy tắc sau:
Bước 1: Kiểm tra chiều dòng chảy
Trên thân đồng hồ có mũi tên chỉ hướng dòng chảy. Chiều này phải trùng với chiều thực tế của chất lỏng.
Bước 2: Xác định vị trí lắp
– Chiều dài đoạn ống thẳng (Straight Pipe): Cần đảm bảo 10D (10 lần đường kính ống) phía trước đồng hồ và 5D phía sau.
– Tránh xa các nguồn nhiễu: Không lắp gần van bướm, van một chiều hoặc cửa bơm.
Bước 3: Thi công kết nối cơ khí
– Vệ sinh sạch sẽ đầu ren trên đường ống.
– Quấn băng keo non PTFE đúng chiều ren để tránh rò rỉ.
– Dùng mỏ lết vặn chặt tay, tránh siết quá lực gây nứt thân (đối với loại nhựa) hoặc hỏng ren.
Bước 4: Đấu nối điện
– Đấu nguồn 24V DC theo sơ đồ nhà sản xuất (cực dương và âm).
– Đối với ngõ ra Analog 4-20mA, đấu nối tiếp với PLC.
– Cảnh báo: Không đấu nhầm nguồn AC vào ngõ DC sẽ làm cháy board mạch.
Bước 5: Cấu hình thông số
– Cài đặt đường kính ống thực tế (DN40).
– Cài đặt đơn vị đo mong muốn (m³/h, L/h, GPM).
– Chọn độ nhạy của bộ lọc nhiễu (Filter).
Bước 6: Kiểm tra và vận hành
– Sau khi lắp xong, mở van từ từ để đuổi khí.
– Kiểm tra màn hình LCD có hiển thị giá trị dương và ổn định không.
| Lỗi gặp phải | Nguyên nhân có thể | Cách khắc phục nhanh |
|---|---|---|
| Màn hình không sáng | Mất nguồn, đứt dây tín hiệu | Kiểm tra cầu chì, nguồn cấp 24V, vệ sinh jack cắm |
| Giá trị đo nhấp nháy hoặc âm | Đoạn ống thẳng không đủ, khí lẫn trong dòng, sóng nhiễu | Lắp lại đúng tiêu chuẩn 10D/5D; lắp phao xả khí đầu nguồn; tăng mức Filter |
| Sai số lớn (lệch so với thực tế) | Cài sai đường kính ống trong menu | Kiểm tra lại thông số đường kính, dùng thước đo chính xác |
| Rò rỉ tại vị trí kết nối ren | Băng tan quấn không đủ hoặc ren bị hỏng | Tháo ra quấn lại băng non dày hơn (5-7 vòng), hoặc bôi keo ren |
Giá của Đồng hồ đo lưu lượng siêu âm nối ren NUF 0040 Nex Flow phụ thuộc vào nhiều yếu tố như vật liệu chế tạo (nhựa hay thép), nhiệt độ làm việc và phụ kiện đi kèm.
| Vật liệu thân | Nhiệt độ | Chuẩn ngõ ra | Giá tham khảo (VNĐ) |
|---|---|---|---|
| Nhựa kỹ thuật | Dưới 60°C | Xung + LCD | ~ 3.500.000 – 5.000.000 |
| Thép không gỉ 304 | Dưới 120°C | 4-20mA + LCD | ~ 6.500.000 – 8.500.000 |
| Thép không gỉ 316L | Cao cấp (150°C) | Modbus RS485 | Liên hệ VANKIMPHAT |
Vui lòng liên hệ hotline VANKIMPHAT.COM để nhận báo giá chính xác theo số lượng và nhu cầu thực tế của công trình bạn.
Là nhà phân phối uy tín các thiết bị công nghiệp, VANKIMPHAT cam kết mang đến cho khách hàng:
Hàng chính hãng, CO/CQ đầy đủ: Nguồn gốc xuất xứ rõ ràng.
Chế độ bảo hành 12-18 tháng: Hỗ trợ kỹ thuật 1 đổi 1 (nếu lỗi nhà sản xuất).
Kho hàng lớn, giao hàng nhanh: Sẵn sàng giao NUF 0040 trong ngày.
Hỗ trợ kỹ thuật chuyên sâu: Giải đáp thắc mắc về lưu lượng kế cho toàn bộ dự án.
Đồng hồ đo lưu lượng siêu âm nối ren NUF 0040 Nex Flow không chỉ là một thiết bị đo lường, nó là một giải pháp thông minh giúp doanh nghiệp giảm chi phí bảo trì, tiết kiệm năng lượng nhờ triệt tiêu suy hao áp suất và tăng tuổi thọ hệ thống. Với thiết kế nối ren tiện lợi, công nghệ siêu âm hiện đại và khả năng đo ổn định trên nhiều loại môi chất, đây chính là sự lựa chọn hàng đầu cho các kỹ sư vận hành tại Việt Nam.
Hãy liên hệ ngay với VANKIMPHAT.COM để được tư vấn thông số phù hợp và nhận ưu đãi tốt nhất cho đơn hàng hôm nay.
