VALVE CONTRO ELECTRIC

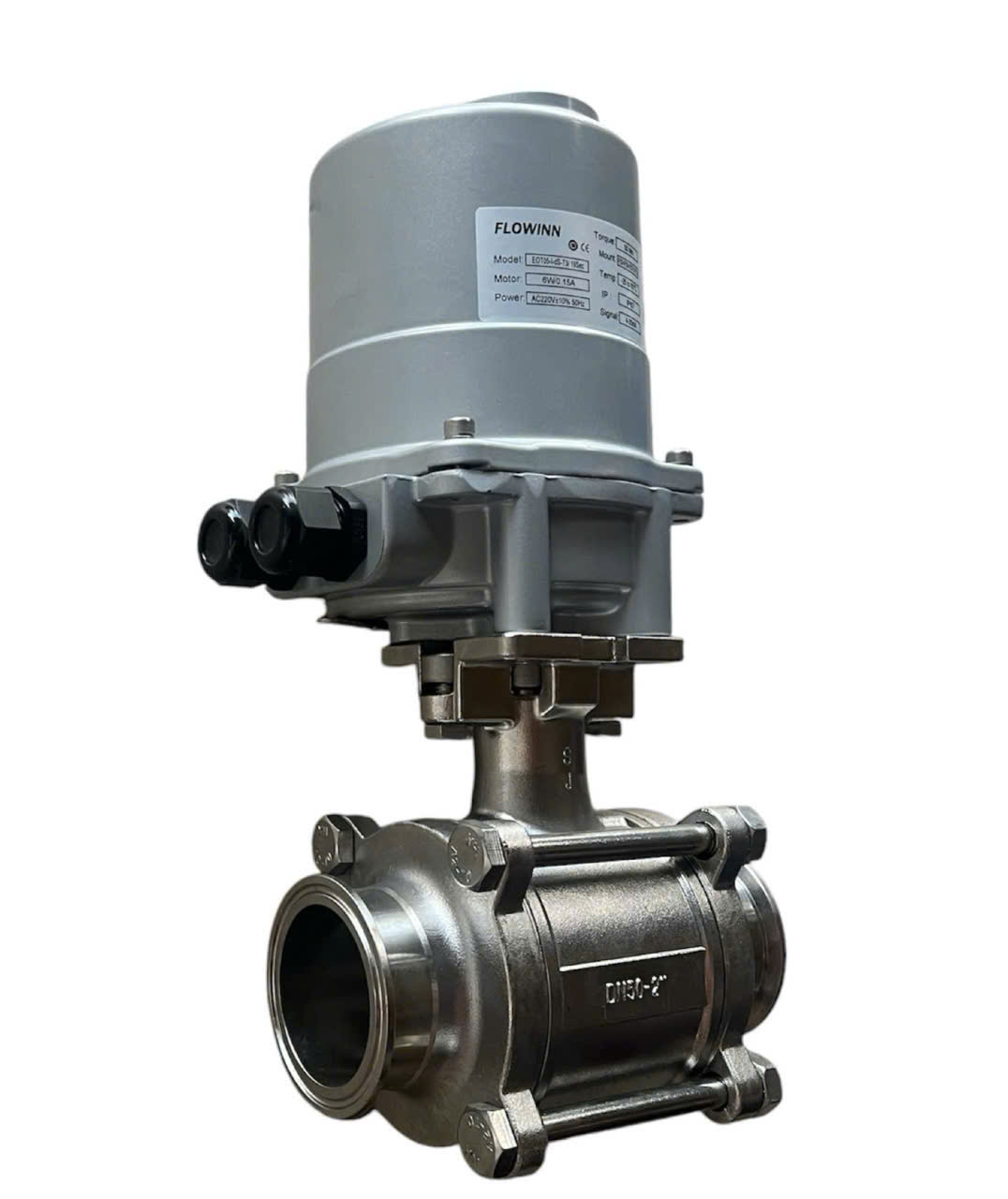

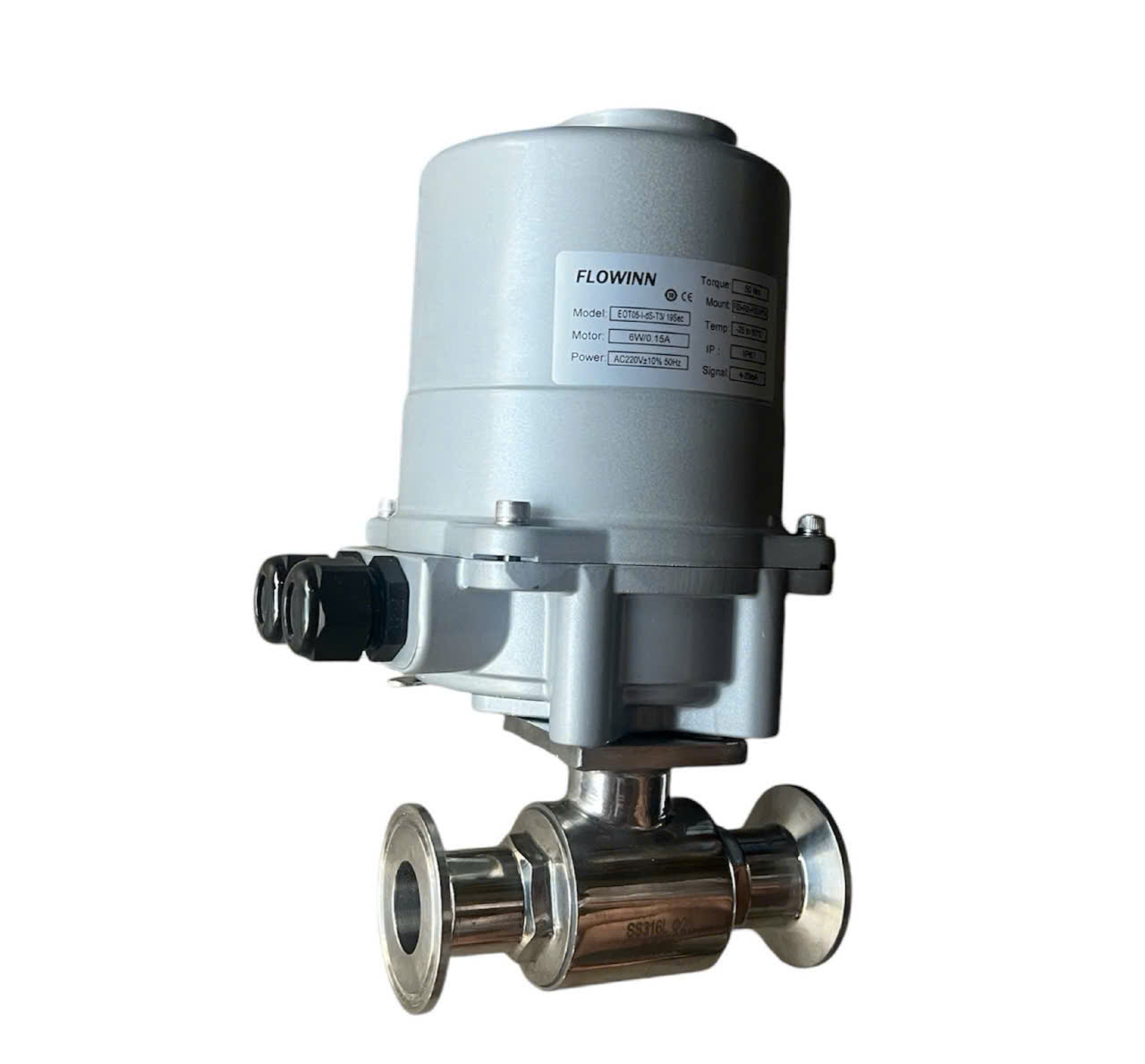

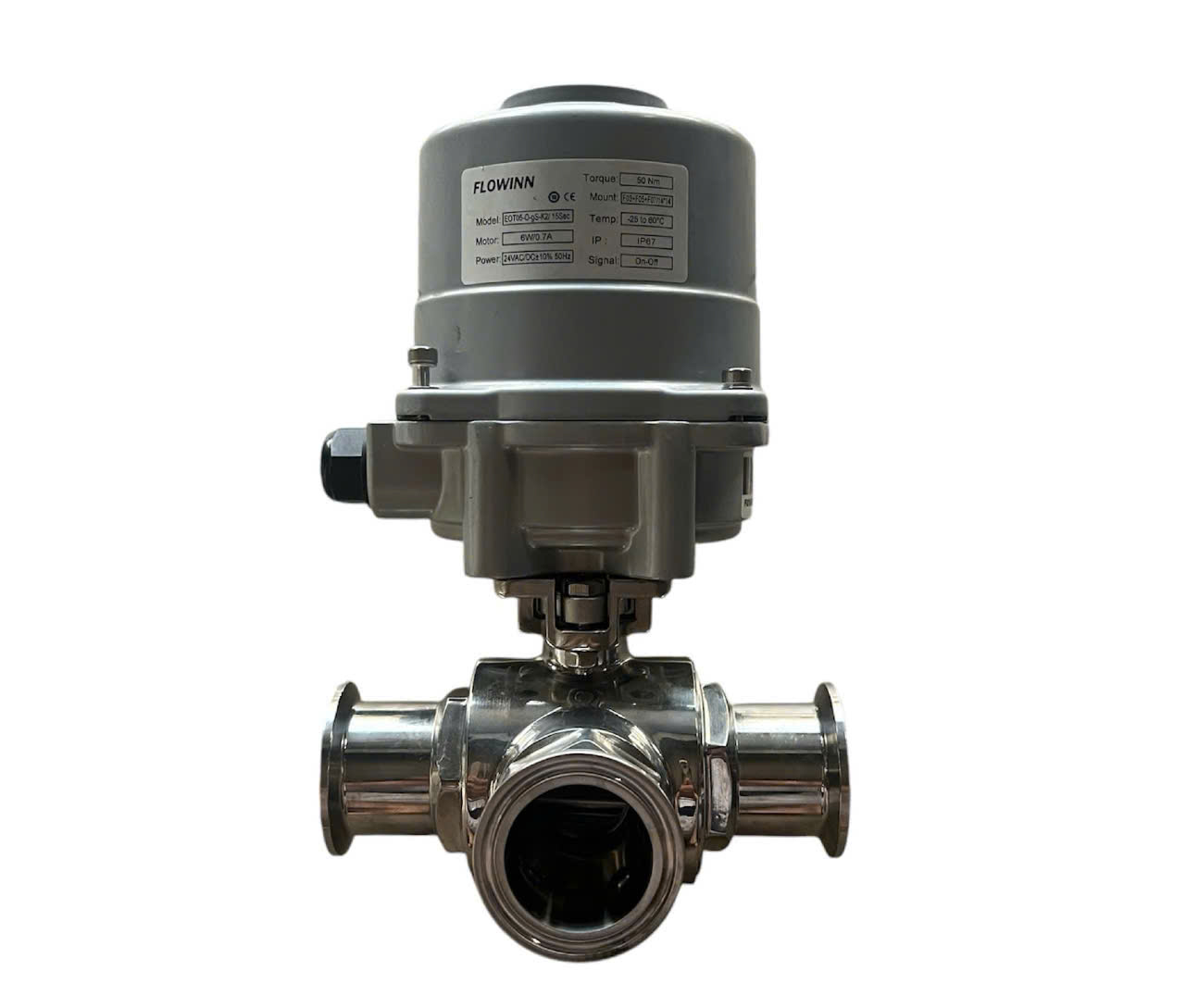

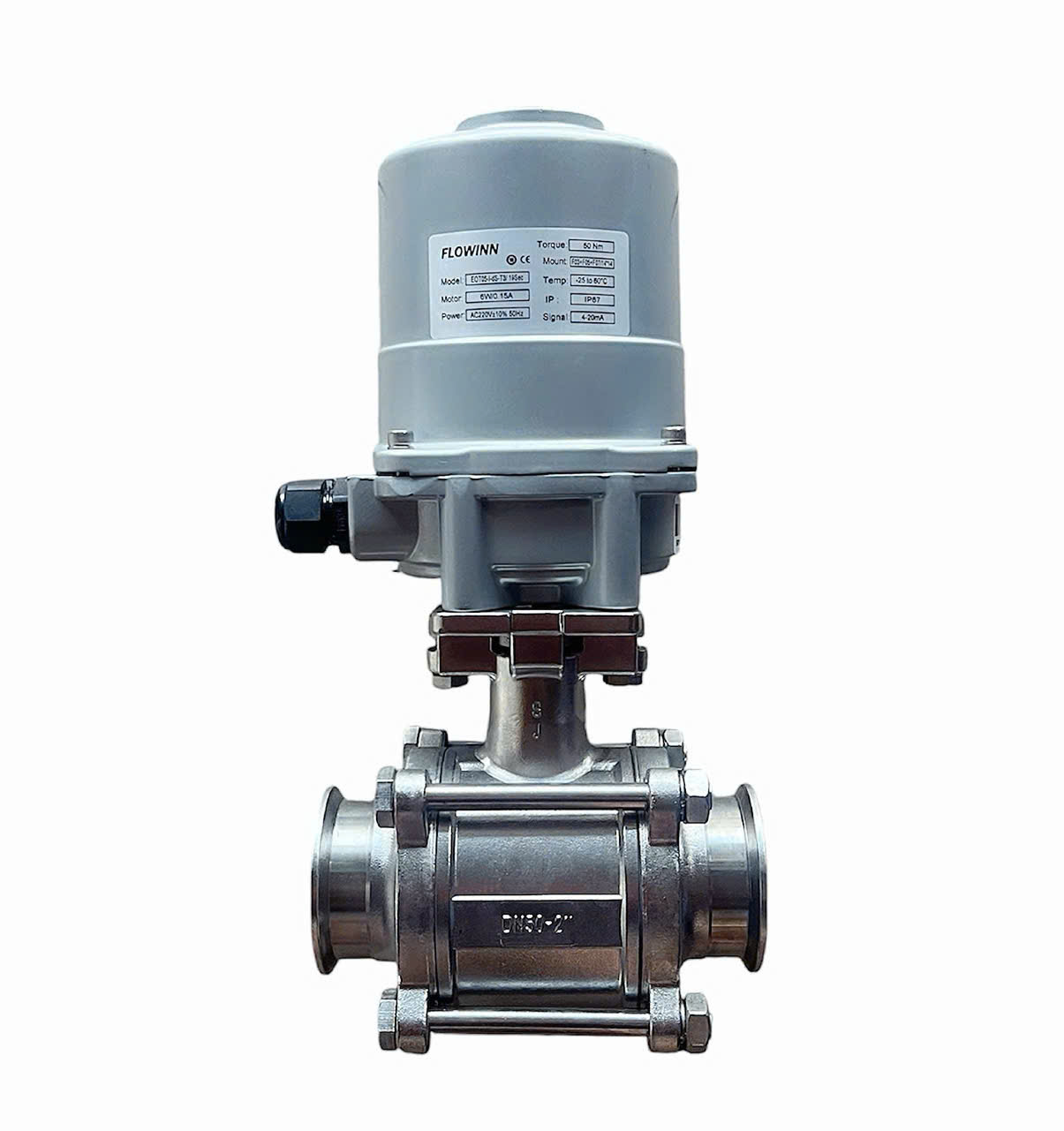

Van bi điều khiển điện FLOWINN
Kích thước van: DN15, DN20, 25A, 32A, DN40, DN50, DN65, 80A, 90A, DN100, DN125, 150A, DN200
Chất liệu sản xuất: Gang, thép, inox, nhựa
Gioăng làm kín: Teflon (PTFE)
Chất liệu bộ điện: Hợp kim nhôm
Kiểu hoạt động đóng mở: Tuyến tính - ON/OFF
Kết nối đường ống: Mặt bích, hàn ống, nối ren
Điện áp sử dụng: 24V, 220V, 380V
Áp lực làm việc: 10Bar - 25Bar
Nhiệt độ hoạt động: 0 đến 200 độ C
Môi trường sử dụng: Nước, chất lỏng, hóa chất, khí nén, hơi nóng
Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc
Thời gian bảo hành: 12 tháng

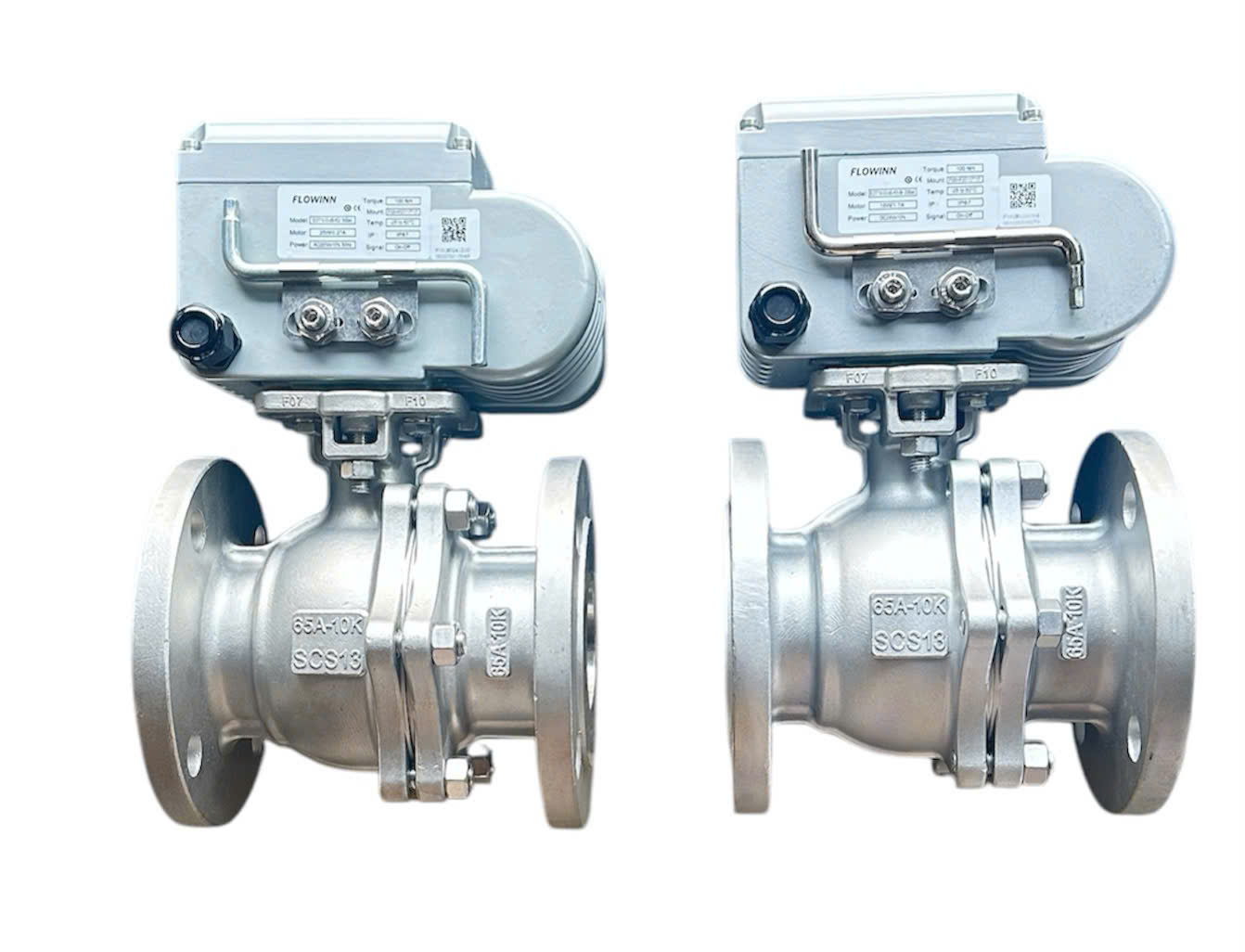

Van bi mặt bích điều khiển điện, kích thước phi21, phi27, phi34, phi42, phi49, phi60, phi76, phi90, phi114, phi140, phi168, phi219, phi273, phi324, phi406
MODEL: EOT05-O-DS-K2, EOT10, EOT20, EOTEOT60
Trong thời đại công nghiệp 4.0, tự động hóa là chìa khóa then chốt để tối ưu vận hành và nâng cao năng suất. Trung tâm của các hệ thống đường ống hiện đại không thể không nhắc đến van điện điều khiển (Electric Control Valve). Vậy chính xác van này là gì? Tại sao nó lại quan trọng đến vậy?

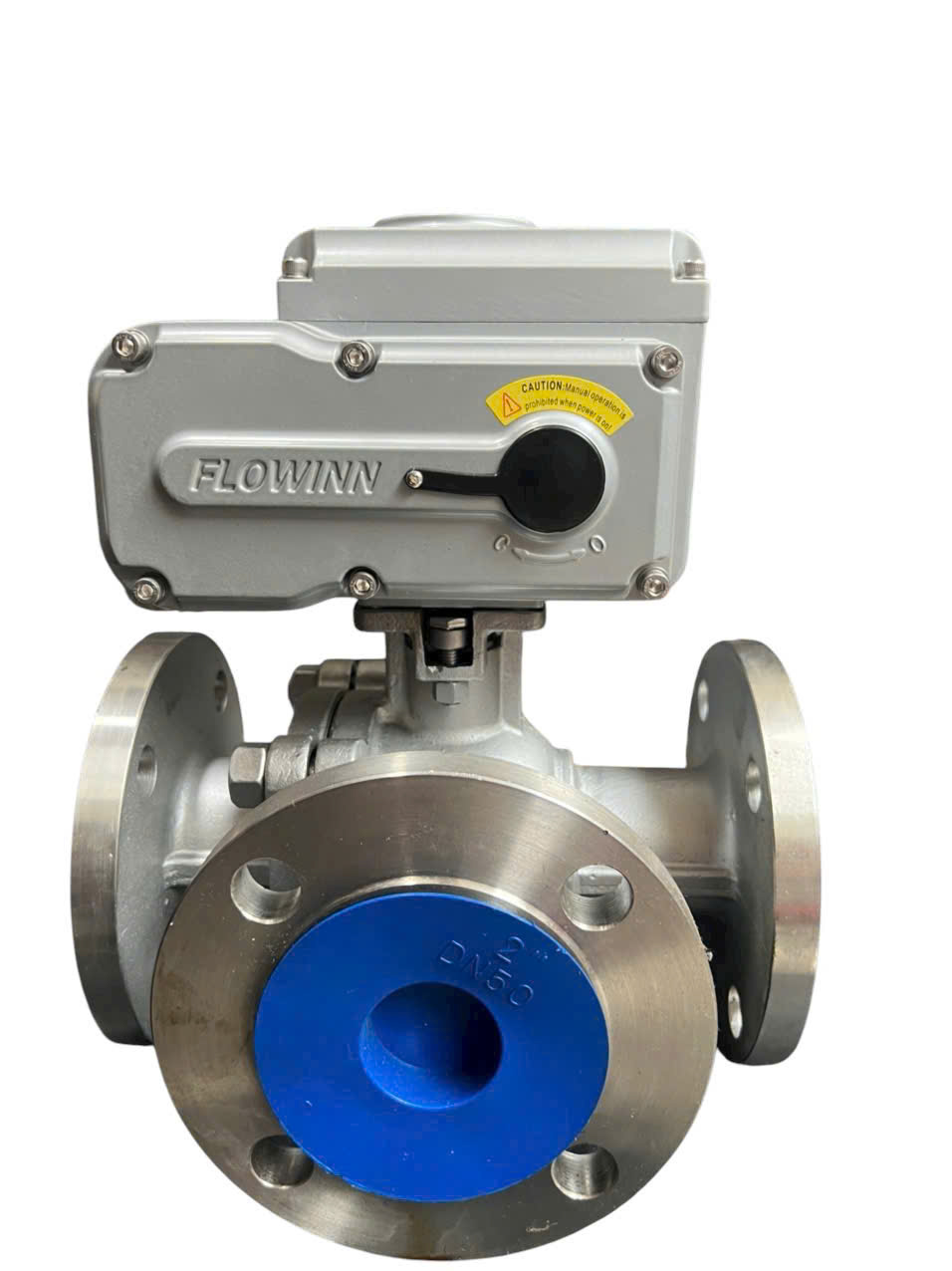

Van bi mặt bích điện flowinn đài loan

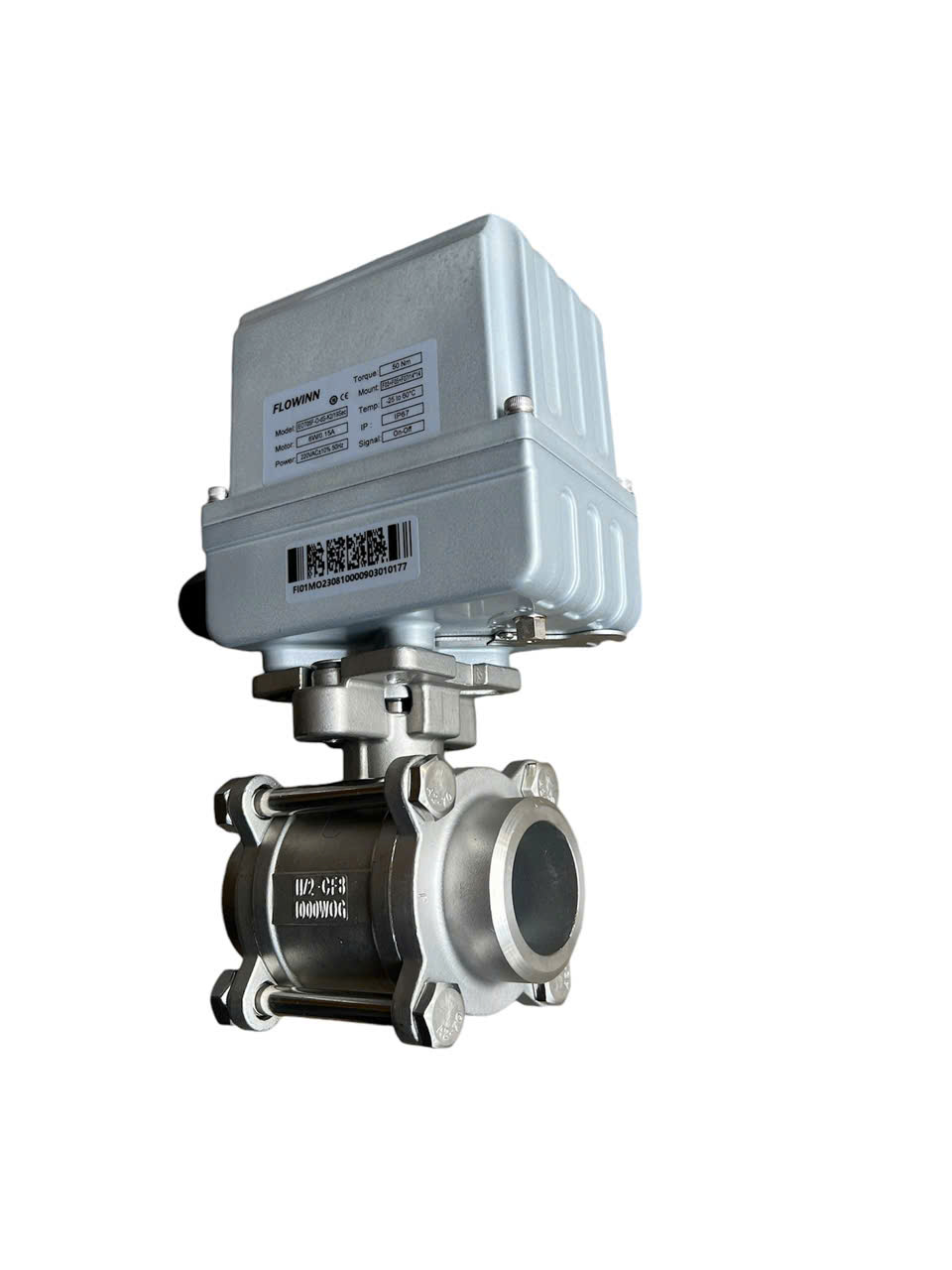

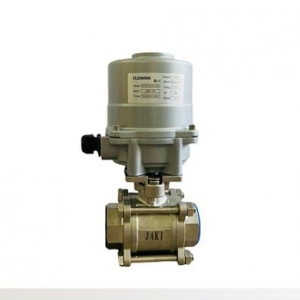

Van bi điện các loại
Van điện (Electric valve) là thiết bị cơ khí sử dụng bộ truyền động bằng điện (electric actuator) để tự động đóng, mở hoặc điều chỉnh dòng chảy của lưu chất (nước, dầu, khí, hóa chất) bên trong đường ống . Khác với van tay truyền thống, van điện cho phép người vận hành điều khiển từ xa qua tín hiệu điện, tích hợp dễ dàng vào các hệ thống trung tâm như PLC hoặc SCADA.
Tại Vankimphat.com, chúng tôi cung cấp đa dạng các dòng van điện chất lượng cao, đáp ứng mọi nhu cầu khắt khe từ cấp thoát nước, xử lý hóa chất đến thực phẩm và dược phẩm. Bài viết dưới đây sẽ là "cẩm nang" toàn tập về chức năng và hoạt động của thiết bị này.
Chức năng cốt lõi của van điều khiển điện là tự động hóa quy trình. Cụ thể, nó có 3 nhiệm vụ chính:
Đóng/Mở (On/Off): Dạng cơ bản nhất, van chỉ ở hai trạng thái mở hoàn toàn hoặc đóng hoàn toàn.
Điều chỉnh (Modulating/Throttling): Đây là chức năng nâng cao, cho phép van dừng ở bất kỳ vị trí nào (ví dụ mở 50%) để điều chỉnh lưu lượng một cách chính xác .
Bảo vệ hệ thống: Trong trường hợp mất điện, van có thể tự động về trạng thái an toàn (mở hoặc đóng) nhờ cơ chế lò xo hoặc ắc quy dự phòng .
Một câu hỏi thường gặp là phân biệt van điện (Motorized Valve) và van điện từ (Solenoid Valve). Về cơ bản, cả hai đều dùng điện, nhưng chức năng và ứng dụng khác xa nhau :
| Tiêu chí | Van Điện (Electric Actuated Valve) | Van Điện Từ (Solenoid Valve) |
|---|---|---|
| Cơ chế | Dùng motor và bộ bánh răng | Dùng cuộn coil từ tính (nam châm điện) |
| Tốc độ | Chậm (thường 15 giây - vài phút) | Cực nhanh (trong tích tắc) |
| Điều chỉnh | Có khả năng điều chỉnh % lưu lượng | Chỉ đóng hoặc mở hoàn toàn |
| Áp suất/Lưu lượng | Chịu được áp suất lớn, đường kính ống lớn | Thường dùng áp suất thấp, lưu lượng nhỏ |
| Tuổi thọ motor | Phù hợp với tần suất đóng ngắt thấp | Phù hợp với tần suất đóng ngắt cực cao |
Để hiểu rõ van điện hoạt động như thế nào, chúng ta hãy cùng "mổ xẻ" cấu tạo và nguyên lý của nó.
Một bộ van điện hoàn chỉnh bao gồm hai phần chính:
Bộ truyền động (Electric Actuator): Đây là "cơ bắp" và "bộ não". Nó gồm motor điện, bộ giảm tốc (gear train), bảng mạch điều khiển và các cảm biến hành trình .
Thân van (Valve Body): Bộ phận tiếp xúc trực tiếp với lưu chất, có thể là van bi (ball valve), van bướm (butterfly valve), van cổng (gate valve)...
Bước 1: Nhận Tín Hiệu Điều Khiển
Hệ thống trung tâm (hoặc nút nhấn) gửi tín hiệu đến bộ truyền động. Tín hiệu thường gặp là:
Tín hiệu số (Digital): Tiếp điểm đóng/ngắt (Open/Close).
Tín hiệu tương tự (Analog): Dòng điện 4-20mA hoặc 0-10VDC. Đây là tín hiệu dùng để điều chỉnh độ mở van. Ví dụ: 4mA = Đóng 0%, 12mA = Mở 50%, 20mA = Mở 100% .
Bước 2: Motor Vận Hành
Khi nhận tín hiệu "Mở", motor quay theo chiều thuận.
Khi nhận tín hiệu "Đóng", motor quay chiều ngược lại (thông qua bộ đảo chiều contactor).
Chuyển động quay của motor được giảm tốc qua hệ thống bánh răng để tăng lực mô-men xoắn (torque), giúp thắng được áp lực của dòng chảy để đóng/mở van .
Bước 3: Dừng Đúng Vị Trí (Cơ chế Feedback)
Đây là điểm khác biệt lớn so với van thường. Van điện có hệ thống công tắc hành trình (Limit Switches) .
Khi van chạm đến vị trí đóng, một cam cơ khí hoặc cảm biến từ sẽ tác động vào công tắc, lập tức cắt điện motor dù bạn vẫn đang bấm nút "Đóng" .
Đồng thời, van gửi tín hiệu phản hồi (Feedback) về phòng điều khiển: "Tôi đã đóng xong".
Local Control (Tại chỗ): Dùng nút bấm hoặc núm xoay ngay trên thân actuator, phục vụ sửa chữa hoặc chạy thử .
Remote Control (Từ xa): Qua dây dẫn hoặc sóng không dây.
Bus Communication (Mạng truyền thông): Trong các nhà máy lớn, van được kết nối với nhau qua giao thức Modbus, Profibus, hoặc Foundation Fieldbus, giúp tiết kiệm dây dẫn và giám sát hàng loạt .
Dựa trên chuyển động của van, chúng ta có 2 loại chính:
Chuyển động: Xoay 90 độ để đóng mở.
Van đi kèm: Van bi (Ball valve), Van bướm (Butterfly valve), Van phích cắm (Plug valve).
Ứng dụng: Phổ biến nhất vì đóng mở nhanh, thường dùng trong hệ thống nước, khí nén, thực phẩm .
Chuyển động: Trục van xoay nhiều vòng để nâng trục lên hoặc hạ xuống.
Van đi kèm: Van cổng (Gate valve), Van cầu (Globe valve), Van màng (Diaphragm).
Ứng dụng: Dùng cho các ứng dụng yêu cầu lực đóng cắt lớn, đường ống dầu khí, năng lượng .
Khi chọn mua van tại Vankimphat.com, bạn nên chú ý đến các thông số kỹ thuật quan trọng này:
Nếu van bị kẹt do cặn bẩn hoặc vật lạ, motor sẽ cố gắng sinh lực để đóng. Nếu không có bảo vệ, motor sẽ cháy. Các actuator hiện đại có cảm biến dòng hoặc cơ khí để ngắt nguồn ngay khi lực vượt ngưỡng cho phép .
Nếu nguồn điện chính bị cắt (mất điện lưới), van sẽ làm gì? Tùy chọn Failsafe cho phép van:
Spring Return: Sử dụng lực lò xo để đưa van về vị trí an toàn (Mở hoặc Đóng) ngay lập tức .
Battery Backup: Sử dụng ắc quy dự phòng để thực hiện một chu kỳ đóng/mở hoàn chỉnh rồi dừng.
Dành cho các ứng dụng yêu cầu độ chính xác cao như pha trộn hóa chất, điều chỉnh mực nước bể bơi, hay cân bằng áp suất. Bộ điều khiển servo bên trong sẽ so sánh tín hiệu đầu vào (4-20mA) với vị trí thực tế và điều chỉnh motor cho đến khi khớp .
Van điện không chỉ là linh kiện, nó là giải pháp cho hàng loạt bài toán vận hành:
Xử lý nước & Nước thải (WTP & WWTP): Điều khiển bể lọc, bể chứa, bể lắng từ xa mà không cần công nhân ra hiện trường.
Thực phẩm & Đồ uống (F&B): Van bi điện vệ sinh (sanitary) dùng trong đường ống sữa, bia, nước giải khát, đảm bảo vệ sinh an toàn thực phẩm.
Hệ thống HVAC (Điều hòa trung tâm): Van bướm điện điều chỉnh lưu lượng nước lạnh/nước nóng vào các tầng, khu vực.
Nông nghiệp công nghệ cao: Tưới tiêu tự động cho hàng trăm hecta bằng cách bấm nút trên điện thoại.
Năng lượng & Hóa chất: Sử dụng van chống cháy nổ (Explosion-proof) trong môi trường có khí dễ cháy .
Để van điện hoạt động bền bỉ, bạn cần lưu ý:
Môi trường: Actuator là thiết bị điện, cần tránh ngập nước. Tuy nhiên, phần lớn actuator đạt chuẩn IP67 (chống nước mưa, ngâm tạm thời). Cần lắp thêm tấm che nếu đặt ngoài trời nắng gắt .
Cáp điện: Tách riêng cáp nguồn (điện động lực) và cáp tín hiệu (điện điều khiển) để tránh nhiễu sóng điện từ .
Định kỳ: Vì van điện có tuổi thọ cao và ít bảo trì nhờ sử dụng motor thay vì khí nén (không cần lọc dầu, lọc khí) .
Kiểm tra: Kiểm tra độ kín của phớt giữa actuator và thân van. Bôi trơn bánh răng định kỳ (nếu có khuyến cáo của nhà sản xuất).
Khắc phục: Nếu van không chạy, kiểm tra nguồn điện và tụ điện của motor (start capacitor) .
Van điều khiển điện (Electric Control Valve) là sự lựa chọn tối ưu cho kỷ nguyên tự động hóa nhờ tính chính xác cao, thân thiện môi trường (không xả khí thải như van khí nén) và tiết kiệm năng lượng (chỉ tiêu thụ điện khi đang quay, không tiêu thụ khi đã dừng ở vị trí mong muốn) .
Tại Vankimphat.com, chúng tôi cung cấp đa dạng các dòng van điện từ các thương hiệu hàng đầu, đảm bảo:
Đa dạng nguồn điện: 24V, 110V, 220V, 380V.
Chuẩn bảo vệ: IP67, IP68, Chống cháy nổ (Ex-proof).
Tín hiệu điều khiển: On/Off hoặc 4-20mA Modulating.
Phụ kiện đi kèm: Công tắc giới hạn, điện trở sấy chống đọng sương, tay quay khẩn cấp.
Hãy liên hệ ngay với Vankimphat.com để được tư vấn giải pháp van điện phù hợp nhất cho hệ thống của bạn!
