1. Tổng Quan: Van 1 Chiều Đĩa Inox PN16 là gì?

Trong hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy một chiều là yêu cầu bắt buộc để bảo vệ máy bơm, nồi hơi và các thiết bị đầu cuối. Van 1 chiều đĩa inox PN16 (tên tiếng Anh: Stainless Steel Wafer Check Valve) chính là "người gác cổng" thông minh, tự động đóng mở dựa vào áp suất dòng chảy mà không cần bất kỳ tác động ngoại lực nào.

Tại VANKIMPHAT.COM, chúng tôi cung cấp dòng van một chiều dạng đĩa (còn gọi là van cối, van lò xo) được chế tạo hoàn toàn từ thép không gỉ Inox 304 / Inox 316, đáp ứng tiêu chuẩn áp suất PN16 (16kg/cm²) - phù hợp với hầu hết các hệ thống đường ống tại Việt Nam.

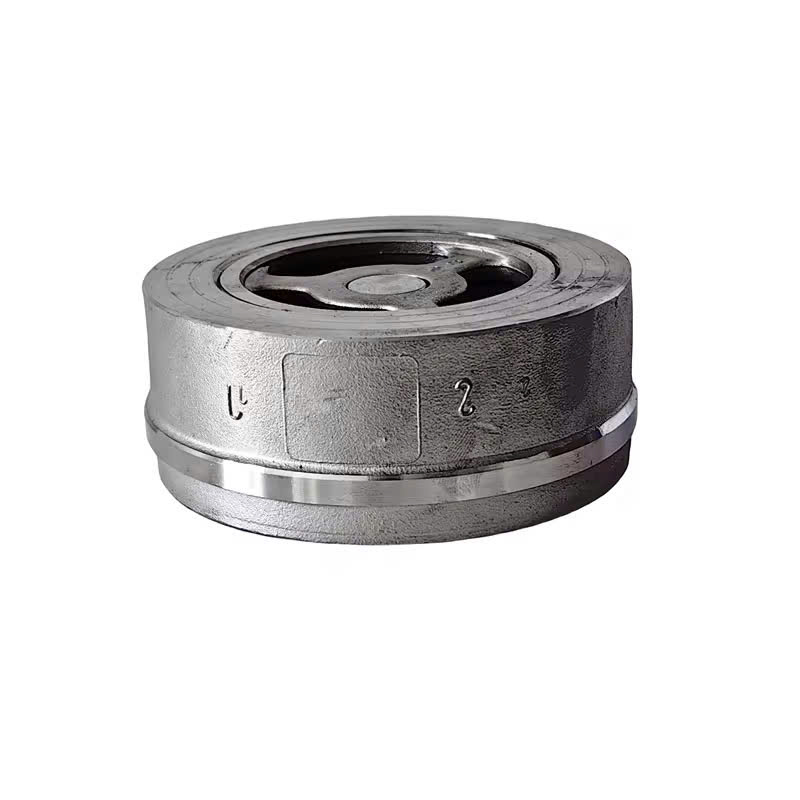

Sản phẩm nổi bật với thiết kế dạng kẹp (Wafer) siêu nhỏ gọn, trọng lượng chỉ bằng 1/3 so với van bích truyền thống, giúp tối ưu không gian lắp đặt và chi phí đầu tư.

2. Thông Số Kỹ Thuật Chi Tiết (Technical Datasheet)

Để lựa chọn sản phẩm phù hợp, quý khách hàng cần nắm rõ các thông số kỹ thuật dưới đây. Van 1 chiều đĩa Inox PN16 tại Vankimphat được sản xuất theo tiêu chuẩn khắt khe:

2.1. Giải Mã Ký Hiệu "PN16"

"PN" viết tắt của Pression Nominal (Áp suất danh nghĩa). PN16 có nghĩa là van được thiết kế để chịu được áp suất làm việc tối đa lên tới 16 bar (tương đương 16 kg/cm², hoặc 1.6 MPa). Đây là mức áp suất tiêu chuẩn rất phổ biến cho các hệ thống hơi công nghiệp và cấp thoát nước.

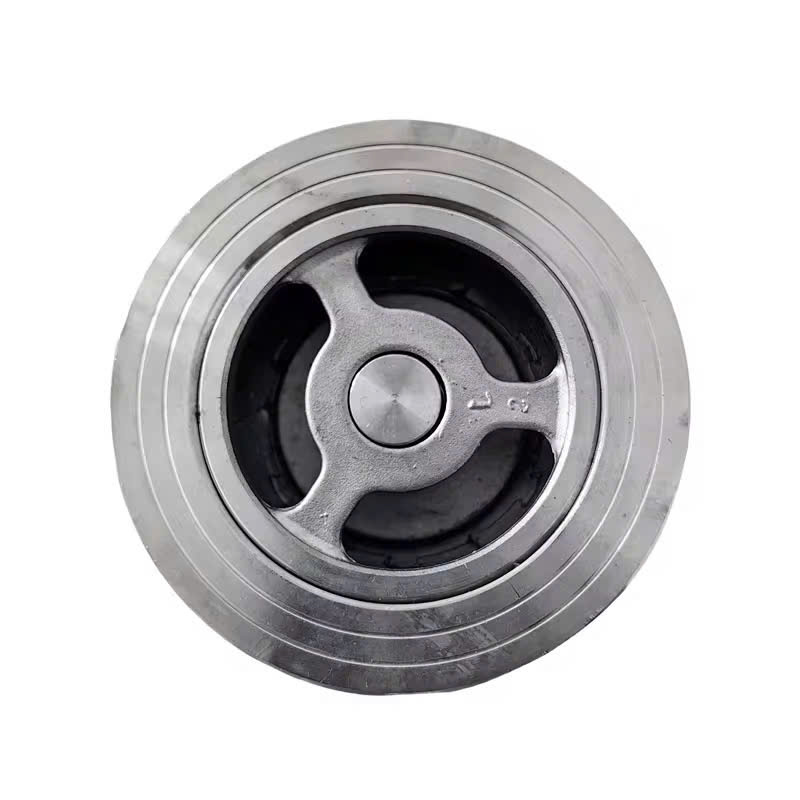

3. Cấu Tạo Bên Trong Van 1 Chiều Đĩa Inox PN16

Dù có thiết kế nhỏ gọn, van một chiều đĩa vẫn hội tụ đầy đủ các bộ phận quan trọng để đảm bảo hoạt động bền bỉ trong môi trường khắc nghiệt .

1. Thân van (Body): Được đúc nguyên khối từ Inox 304/316. Đây là bộ phận chịu lực chính, chịu áp lực va đập của dòng hơi và hóa chất.

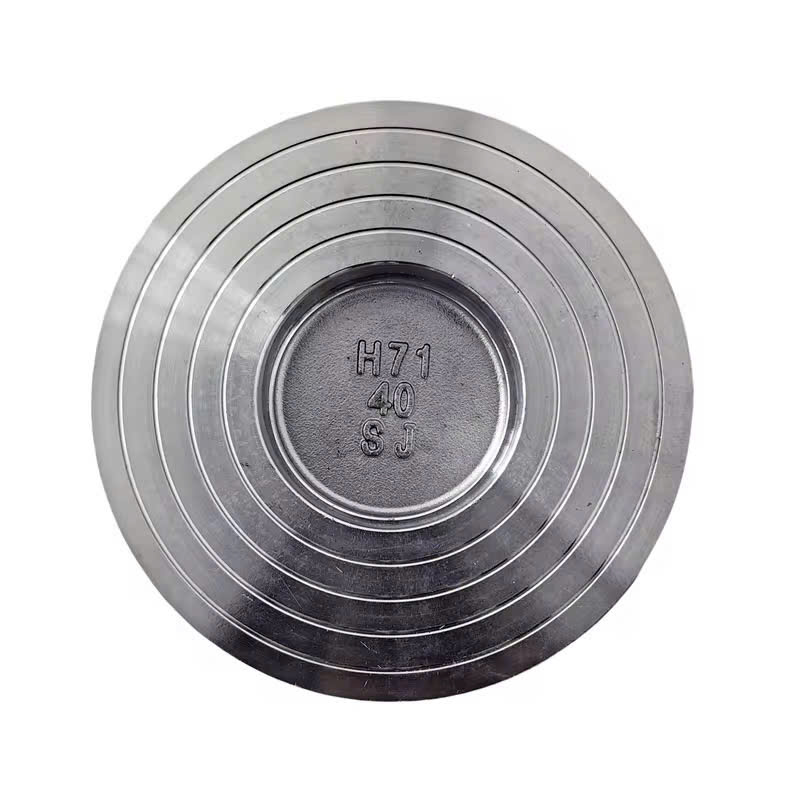

2. Đĩa van (Disc): Bộ phận đóng mở trung tâm. Khi có dòng chảy thuận, áp lực đẩy đĩa van mở ra. Khi dòng chảy dừng hoặc đảo chiều, đĩa van sẽ tự động đậy xuống.

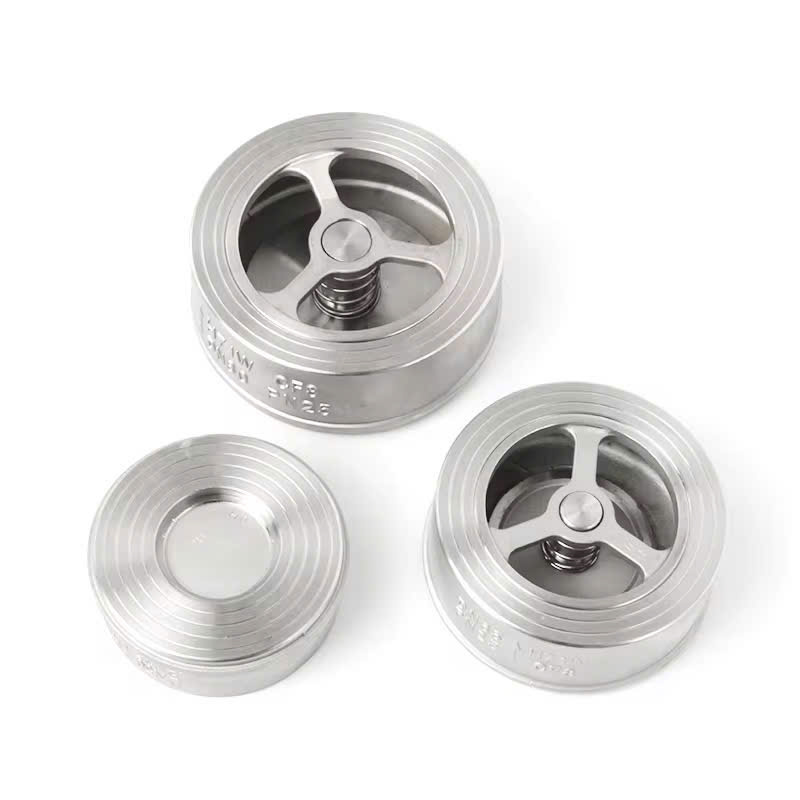

3. Lò xo hồi vị (Spring): Điểm khác biệt của van đĩa so với van lá lật. Lò xo giúp đĩa van đóng nhanh hơn, ngăn chặn tức thì hiện tượng nước búa (water hammer) - nguyên nhân chính gây nổ đường ống.

4. Gioăng làm kín (Seal Ring): Thường làm từ PTFE hoặc Viton, giúp van kín tuyệt đối khi ở trạng thái đóng.

4. Nguyên Lý Hoạt Động "Tự Động" Thông Minh

Van 1 chiều đĩa inox PN16 hoạt động hoàn toàn dựa vào lực của dòng chảy, không cần tay quay hay xi lanh, cụ thể :

• Khi bơm hoạt động (Mở van): Lưu chất (hơi, nước, dầu) từ đầu vào với áp suất P1. Áp lực này thắng lực cản của lò xo và trọng lượng đĩa van → đẩy đĩa van lên → dòng chảy được phép lưu thông.

• Khi bơm dừng (Đóng van): Áp suất đầu vào P1 giảm đột ngột. Lúc này áp suất đầu ra P2 (do cột áp hoặc bình chứa) lớn hơn → đẩy nước/dòng hơi quay ngược lại. Chính dòng lưu chất quay ngược và lực lò xo sẽ đẩy đĩa van xuống ngay lập tức, chặn đứng dòng hồi lưu.

Ứng dụng: Bạn có một máy bơm nước từ bể thấp lên cao. Nếu không có van 1 chiều, khi tắt máy bơm, toàn bộ nước trên cao sẽ chảy ngược xuống làm quay cuồng cánh bơm và gây hỏng van một chiều máy bơm.

5. Ưu Điểm Vượt Trội (So Với Van Cầu 1 Chiều và Van Lá Lật)

Sử dụng Van 1 chiều đĩa inox PN16 mang lại nhiều lợi ích hơn hẳn so với các dòng van truyền thống:

5.1. Khả năng chống ăn mòn "Siêu Hạng"

Inox 304 có khả năng chống oxy hóa và gỉ sét cực tốt. So với van một chiều gang bình thường bỉ bong tróc chỉ sau 1-2 năm trong môi trường hơi nóng hoặc hóa chất, van inox 304 có thể duy trì độ bóng và kín khít lên đến 10-15 năm .

5.2. Thiết kế Wafer siêu nhẹ

Van đĩa có chiều dài rất ngắn so với van cầu 1 chiều (dạng bích). Bạn chỉ cần thả van vào giữa 2 mặt bích và xiết bulông. Điều này giúp tiết kiệm không gian lắp đặt và giảm tải trọng lên hệ thống đường ống .

5.3. Đáp ứng tần suất cao

Nhờ có lò xo inox bên trong, van đĩa đóng rất nhanh (gần như tức thời), lý tưởng cho các hệ thống bơm có tần suất bật/tắt liên tục.

5.4. Dẫn hướng lưu chất đa chiều

Khác với van lá lật chỉ lắp ngang, Van 1 chiều đĩa inox PN16 có thể lắp đặt được cả trên phương nằm ngang lẫn phương thẳng đứng (dòng chảy từ dưới lên) .

6. Ứng Dụng Thực Tế: Ngành Nào Cần đến Van 1 Chiều Đĩa Inox?

Sự kết hợp giữa Inox (chịu nhiệt, chống gỉ) và áp suất PN16 (16kg) tạo nên một sản phẩm "đa năng", có mặt trong hầu hết các nhà máy công nghiệp:

6.1. Hệ thống Lò hơi & Hơi nóng (Steam Systems)

Đây là ứng dụng quan trọng nhất. Trong hệ thống nồi hơi, việc ngưng tụ có thể tạo ra chân không, hút nước ngược từ đường ống trở lại lò gây nguy hiểm. Van 1 chiều đĩa inox PN16 được lắp trên đường ống dẫn hơi chính, xả đáy, và đường cấp nước cho lò hơi để bảo vệ tuyệt đối .

6.2. Dây chuyền Thực phẩm & Đồ uống (Food & Beverage)

Trong các nhà máy bia, nước giải khát, sữa, yêu cầu vệ sinh an toàn thực phẩm rất cao. Van inox 304 dễ dàng vệ sinh CIP (Clean-In-Place), không bám cặn bẩn, đảm bảo không có hiện tượng nhiễm chéo dòng chảy .

6.3. Hệ thống chữa cháy và Cấp thoát nước

Tại các trạm bơm PCCC, van 1 chiều có nhiệm vụ giữ nước trên các ống đứng để khi xảy ra hỏa hoạn, nước có ngay lập tức mà không cần chờ bơm chạy lâu.

6.4. Xử lý Hóa chất & Nước thải

Inox 304 và 316 có khả năng kháng axit và kiềm yếu, thích hợp để ngăn dòng chảy ngược trong các bể xử lý hóa chất .

6.5. Ngành Dệt may & Nhuộm

Hệ thống hơi nóng cung cấp cho máy nhuộm, máy sấy vải cần được kiểm soát nghiêm ngặt để tránh hiện tượng giảm áp đột ngột.

7. Phân Loại: Các Dòng Van 1 Chiều Inox Phổ Biến

Tại VANKIMPHAT, khách hàng có thể lựa chọn 3 phân khúc chính tùy theo ngân sách và yêu cầu kỹ thuật:

Loại 1: Van 1 chiều đĩa inox Ren (Threaded) - Kích thước nhỏ

• Kích thước: DN15 đến DN50.

• Kết nối: Ren trong (Female Thread) tiêu chuẩn BSPT hoặc NPT.

• Đặc điểm: Thiết kế khối liền, dạng "cối", giá thành rẻ, dễ thay thế.

• Ứng dụng: Hệ thống khí nén mini, hơi nóng từ lò điện nhỏ, máy bơm gia dụng.

Loại 2: Van 1 chiều đĩa inox Wafer (Kẹp bích) - Dòng sản phẩm bán chạy nhất

• Kích thước: DN40 đến DN300.

• Kết nối: Kẹp giữa mặt bích DIN PN16 hoặc ANSI 150.

• Đặc điểm: Chiều dài thân ngắn, trọng lượng nhẹ, lắp đặt nhanh, dễ tháo lắp bảo trì.

• Ứng dụng: Nhà máy thực phẩm, nồi hơi công nghiệp, trạm bơm nước sạch .

Loại 3: Van 1 chiều đĩa treo (Swing Check) - Dành cho ống đứng

• Kết nối: Mặt bích.

• Đặc điểm: Dùng bản lề, không có lò xo, lưu lượng lớn. Thích hợp cho đường ống nước thải, bùn.

• Lưu ý: Dòng này không dùng cho hơi nóng vì sẽ gây búa nước.

So sánh nhanh: Van 1 chiều Đĩa (Lò xo) vs Van 1 chiều Lá lật

8. Hướng Dẫn Lựa Chọn Van 1 Chiều Đĩa Inox PN16

Để chọn đúng sản phẩm cho hệ thống, quý khách cần trả lời 4 câu hỏi sau:

1. Kích thước đường ống là bao nhiêu?

   • Bạn cần van có đường kính danh nghĩa DN (VD: DN50 tương ứng ống phi 60).

2. Môi chất (Lưu chất) là gì?

   • Hơi nóng, dầu nóng, hóa chất hay nước thường?

   • Gợi ý: Hơi nóng, hóa chất -> Chọn Inox 316 (chịu nhiệt và ăn mòn tốt hơn) hoặc Inox 304. Nước thường -> Inox 304 là quá tốt.

3. Áp suất hệ thống?

   • Dưới 16 bar chọn PN16. Nếu hệ thống của bạn là PN25 (25kg) hoặc PN40, có dòng van đĩa inox PN40 tại Vankimphat .

4. Nhiệt độ làm việc?

   • Dưới 200°C dùng gioăng PTFE thông thường. Trên 200°C cần chọn dòng van đặc biệt có gioăng Graphite.

9. Tại Sao Nên Mua Van 1 Chiều Đĩa Inox PN16 Tại VANKIMPHAT.COM?

VANKIMPHAT tự hào là đơn vị hàng đầu cung cấp van công nghiệp tại thị trường phía Nam. Khi mua hàng tại đây, Quý khách nhận được những cam kết sau:

1. Hàng chính hãng 100%: Chúng tôi không bán hàng giả, hàng đúc tái chế. Sản phẩm có đầy đủ CO/CQ (Chứng nhận xuất xứ, chất lượng) từ nhà sản xuất .

2. Kho hàng lớn, đa dạng kích thước: Hàng luôn có sẵn từ DN15 đến DN300 để phục vụ các dự án gấp.

3. Tư vấn chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ chọn đúng van cho từng môi trường hơi nóng khắc nghiệt.

4. Báo giá cạnh tranh: Chiết khấu cao cho đại lý và nhà thầu.

5. Giao hàng toàn quốc: Hỗ trợ vận chuyển nhanh đến tận công trình.

10. Bảng Giá Tham Khảo (Cập nhật 2025)

Lưu ý: Giá van 1 chiều đĩa inox biến động theo giá nguyên liệu thép trên thị trường thế giới. Dưới đây là mức giá tham khảo cho van chính hãng Inox 304 kết nối Wafer. Liên hệ hotline để có giá tốt nhất cho đơn hàng số lượng lớn.

(Liên hệ để nhận bảng giá chi tiết và khuyến mãi theo số lượng)

11. Kết Luận

Van 1 chiều đĩa inox PN16 là giải pháp tối ưu để bảo vệ hệ thống bơm và đường ống khỏi sự cố dòng chảy ngược, đặc biệt là trong môi trường hơi nóng, dầu nóng và hóa chất. Với chất liệu inox 304/316 cao cấp, khả năng chịu nhiệt và áp lực vượt trội, đây là sự đầu tư lâu dài giúp doanh nghiệp giảm chi phí bảo trì và thay thế.

Hãy truy cập ngay VANKIMPHAT.COM hoặc gọi đến hotline để được tư vấn chi tiết và nhận báo giá ưu đãi nhất.

12. Câu hỏi thường gặp (FAQ) về Van 1 chiều đĩa inox

Q1: Van 1 chiều đĩa inox PN16 có dùng được cho hơi nóng trên 180°C không?

Trả lời: CÓ. Tuy nhiên, cần lưu ý đến vật liệu gioăng làm kín. Với nhiệt độ hơi nóng lên đến 220°C - 250°C, Vankimphat khuyến nghị sử dụng dòng van có gioăng than epdm hoặc Graphite. Van dùng gioăng cao su thông thường chỉ phù hợp với nước nóng dưới 120°C.

Q2: Van lắp ngang hay đứng?

Trả lời: Van 1 chiều đĩa inox (dạng lò xo) có thể lắp cả ngang và đứng. Nếu lắp đứng, đảm bảo dòng chảy hướng từ dưới lên trên để lực hấp dẫn hỗ trợ đĩa van đóng khi không có áp lực.

Q3: Sự khác biệt giữa Van 1 chiều Inox 201, 304 và 316?

Trả lời:

• Inox 201: Giá rẻ, độ cứng cao nhưng dễ rỉ sét khi tiếp xúc hóa chất hoặc hơi mặn. Không khuyến khích dùng cho hơi nóng.

• Inox 304: Tiêu chuẩn Châu Âu, chống gỉ tốt, phù hợp 90% ứng dụng hơi nóng và thực phẩm.

• Inox 316: Có thành phần Molypden, chống axit và muối cực tốt (dùng cho môi trường nước biển, hóa chất đặc biệt).
