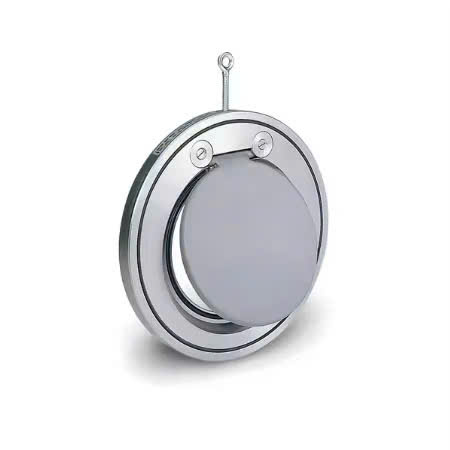

Van Một Chiều Đĩa Treo Inox 10K - Giải Pháp Chống Dòng Chảy Ngược Hoàn Hảo

Van một chiều đĩa treo Inox 10K (còn gọi là Van một chiều lá lật dạng wafer, Van cánh bướm một chiều) là thiết bị không thể thiếu trong mọi hệ thống đường ống công nghiệp và dân dụng hiện đại. Với thiết kế thông minh, khả năng tự động đóng/mở dựa trên lưu lượng, sản phẩm không chỉ bảo vệ máy bơm, van khỏi áp lực dòng hồi mà còn tối ưu hóa không gian lắp đặt.

Tại VANKIMPHAT.COM, chúng tôi cung cấp dòng van đĩa treo được chế tác từ Inox 304 cao cấp, tuân thủ tiêu chuẩn áp suất 10K (JIS) hoặc PN16 (DIN/ANSI), đáp ứng mọi nhu cầu từ cấp thoát nước đến xử lý hóa chất.

1. Van Một Chiều Đĩa Treo Inox 10K là gì?

Van một chiều đĩa treo Inox là loại van tự động được sử dụng để cho phép dòng chảy (nước, hơi, dầu, khí) đi qua theo một hướng duy nhất và tự động đóng lại để ngăn dòng chảy ngược khi lưu chất dừng lại hoặc đảo chiều.

Khác với các dòng van một chiều cối (lò xo) truyền thống, van đĩa treo (Swing Check Valve - dạng Wafer) có cấu tạo dạng đĩa/dạng cánh lật thay vì dạng piston. Điểm đặc biệt nằm ở thiết kế "mỏng" (kiểu kẹp bích - Wafer type), cho phép kẹp giữa hai mặt bích của đường ống mà không cần thân van dài, giúp tiết kiệm không gian và chi phí lắp đặt đáng kể .

2. Thông số kỹ thuật nổi bật của sản phẩm tại Vankimphat.com

Dưới đây là thông số chi tiết dành cho dòng Van một chiều đĩa treo Inox 304 10K (PN16) đang được phân phối chính hãng tại Van Kim Phát:

Tại sao chọn áp suất 10K? Đây là tiêu chuẩn phổ biến nhất tại Việt Nam (tương thích với mặt bích JIS 10K), phù hợp cho 90% các hệ thống công trình từ nhà máy xử lý nước, chung cư đến nhà xưởng .

3. Cấu tạo chi tiết và cơ chế hoạt động

3.1. Cấu tạo bên trong

Hiểu rõ cấu tạo sẽ giúp quý khách hàng sử dụng van đúng cách:

1. Thân van (Body): Được đúc nguyên khối từ Inox 304. Có dạng hình đĩa tròn với các lỗ kẹp bu lông ở viền ngoài. Mũi tên chỉ chiều dòng chảy được đúc nổi trên thân .

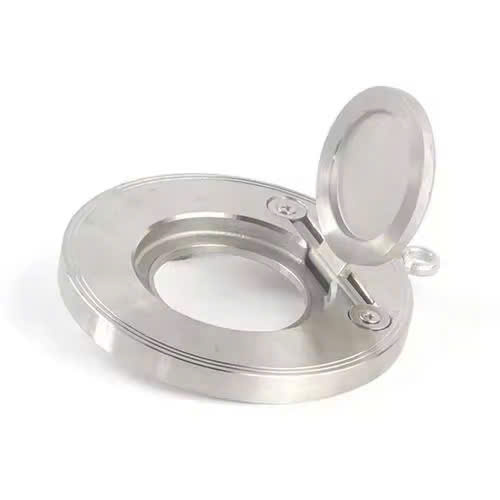

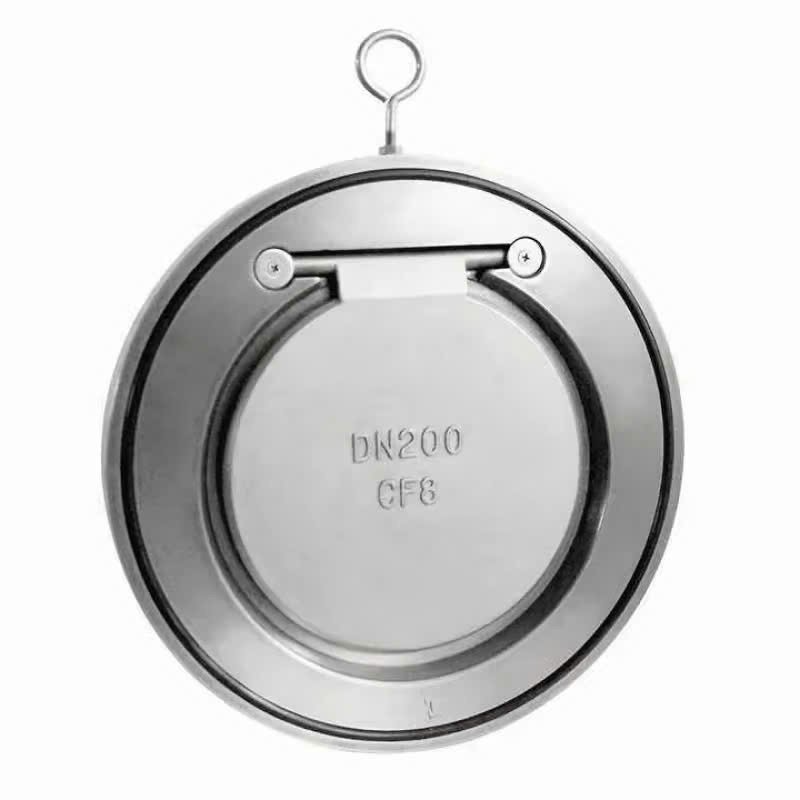

2. Đĩa van (Disc): Đây là bộ phận quan trọng nhất. Đĩa van có dạng hình tròn phẳng hoặc hơi cong, được gắn với thân van thông qua trục bản lề (Hinge Pin). Đĩa van hoạt động như một cánh cửa quay .

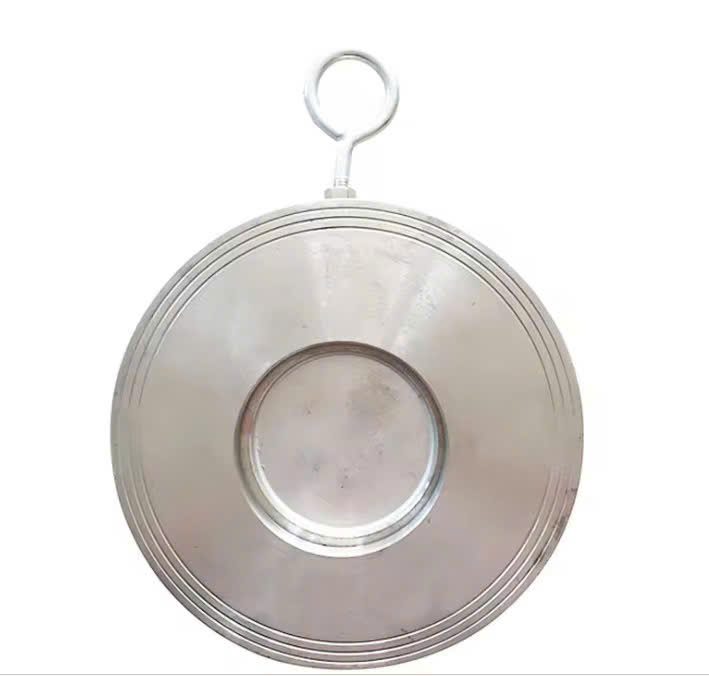

3. Móc treo (Top Hook): Điểm đặc biệt của dòng van này là móc treo phía trên thân. Móc này giúp cố định van vào hệ thống đường ống, chống rơi khi tháo lắp hoặc khi van bị sốc áp lực .

4. Gioăng làm kín (Seat Ring / O-Ring): Thường được làm từ EPDM hoặc PTFE, giúp đảm bảo độ kín tuyệt đối khi đĩa van đóng .

3.2. Cơ chế hoạt động

• Trạng thái mở: Khi lưu chất chảy theo chiều mũi tên, áp lực dòng chảy sẽ đẩy đĩa van mở ra (quay quanh trục bản lề). Lúc này van hoạt động như một đoạn ống thẳng, không cản trở dòng chảy.

• Trạng thái đóng: Khi máy bơm dừng hoặc áp lực cuối nguồn cao hơn, dòng chảy có xu hướng quay ngược lại. Lực của dòng chảy ngược và trọng lượng tự thân của đĩa van sẽ lập tức đưa đĩa van trở về vị trí tiếp xúc với gioăng, chặn dòng hồi lưu .

4. Phân loại van một chiều dạng đĩa

Tại thị trường Việt Nam, dòng van này được chia làm 3 loại chính, tất cả đều có sẵn tại Van Kim Phát:

4.1. Van một chiều đĩa treo Inox 304 (Phổ biến nhất)

• Chất liệu: Inox 304 (SUS304).

• Ưu điểm: Giá thành hợp lý, chống gỉ sét tốt trong môi trường nước, khí trời, thực phẩm.

• Ứng dụng: Cấp thoát nước, hệ thống PCCC, điều hòa trung tâm (HVAC) .

4.2. Van một chiều đĩa treo Inox 316 (Chống ăn mòn hóa học)

• Chất liệu: Inox 316 (SUS316) - Có chứa Molybdenum.

• Ưu điểm: Chống ăn mòn vượt trội trong môi trường nước biển, hóa chất, axit, Clo.

• Ứng dụng: Nhà máy hóa chất, xử lý nước thải công nghiệp, giàn khoan dầu khí .

4.3. So sánh Van một chiều đĩa treo vs Van một chiều cối (lò xo)

• Van đĩa treo: Phù hợp hệ thống ống đứng (ngang hoặc đứng), dòng chảy tốc độ cao. Không cần áp lực mở lớn.

• Van cối (lò xo): Thường dùng cho ống bơm chìm hoặc máy bơm nằm ngang cần phản ứng nhanh để tránh búa nước .

5. Bảng giá tham khảo (Cập nhật mới nhất)

Giá van một chiều đĩa treo Inox 10K phụ thuộc vào kích thước (DN) và xuất xứ. Dưới đây là mức giá tham khảo tại VANKIMPHAT.COM (giá chưa bao gồm VAT, giá có thể thay đổi theo từng đợt nhập khẩu):

Lưu ý: Giá trên áp dụng cho hàng chính hãng chất lượng cao (Xuất xứ Taiwan/Malaysia). Quý khách vui lòng liên hệ hotline để nhận báo giá tốt nhất cho dự án số lượng lớn.

6. Ứng dụng thực tế trong hệ thống

Dòng van này được ưa chuộng vì khả năng chống chịu và sự nhỏ gọn. Các công trình điển hình sử dụng Van một chiều đĩa treo Inox 10K bao gồm:

1. Hệ thống máy bơm nước: Lắp ngay sau đầu đẩy của máy bơm nước sạch, bơm chìm để bảo vệ cánh bơm khỏi va đập khi tắt máy.

2. Hệ thống Xử lý nước thải: Sử dụng Inox 304/316 để chống lại môi trường ẩm ướt và khí độc ăn mòn .

3. Nhà máy Chế biến Thực phẩm & Đồ uống: Đáp ứng tiêu chuẩn vệ sinh, không gỉ, dễ dàng vệ sinh thân thiện với môi trường sản xuất sữa, bia, nước giải khát .

4. Hệ thống PCCC (Phòng cháy chữa cháy): Đảm bảo nước chỉ chảy từ bể chứa ra họng cứu hỏa, không quay ngược lại làm hỏng bơm.

7. Hướng dẫn lắp đặt chi tiết

Lắp đặt van đúng cách sẽ gia tăng tuổi thọ sản phẩm lên gấp nhiều lần. Vì đây là van dạng kẹp bích (Wafer):

Bước 1: Kiểm tra chiều dòng chảy

• Quan sát mũi tên trên thân van. Hướng mũi tên PHẢI trùng với hướng đi của lưu chất .

Bước 2: Vệ sinh bề mặt

• Làm sạch bề mặt mặt bích ống và gioăng làm kín của van. Đảm bảo không có vật cứng, mạt hàn hay cặn bã.

Bước 3: Kẹp van

• Đặt van vào giữa hai mặt bích của đường ống.

• Dùng bu lông dài xuyên qua lỗ của mặt bích ống và rãnh bên ngoài thân van.

• Quan trọng: Siết đều các con bulông đối xứng chéo từng cặp để tránh làm biến dạng thân van wafer. Mô-men siết phải đều tay.

Bước 4: Lưu ý chiều lắp

• Lắp ngang: Đĩa treo phải hướng lên trên (Móc treo ở vị trí 12 giờ). Nếu lắp ngang nhưng móc treo hướng xuống, đĩa van sẽ không thể đóng kín do trọng lực kéo xuống trễ.

• Lắp đứng: Van hoạt động hoàn hảo khi dòng chảy đi từ dưới lên trên .

8. Lý do nên mua Van một chiều tại Vankimphat.com

1. Hàng chính hãng 100%: Van Kim Phát cam kết cung cấp van Inox 304, 316 đúng chuẩn thành phần hóa học, có đầy đủ CO, CQ từ nhà sản xuất .

2. Đa dạng nguồn hàng: Nhập khẩu trực tiếp từ các thương hiệu uy tín như Hàn Quốc, Đài Loan, Nhật Bản .

3. Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ lựa chọn áp suất (PN10, PN16, PN25) và vật liệu phù hợp với từng môi trường hóa chất cụ thể .

4. Hậu mãi tốt: Bảo hành 12 tháng, hỗ trợ đổi trả lỗi kỹ thuật từ nhà sản xuất.

9. Bảng tra kích thước mặt bích tiêu chuẩn JIS 10K

Để thuận tiện cho việc lắp ráp, quý khách có thể tham khảo kích thước đối ứng giữa mặt bích JIS 10K và van đĩa treo:

Dựa trên bảng tra tiêu chuẩn JIS B2220 .

10. Kết luận

Van một chiều đĩa treo Inox 10K không chỉ là thiết bị bảo vệ hệ thống mà còn là giải pháp tối ưu về chi phí nhờ thiết kế nhỏ gọn, dễ bảo trì. Tại VANKIMPHAT.COM, chúng tôi tự hào là địa chỉ cung cấp van công nghiệp uy tín số 1 thị trường, đảm bảo đúng giá - đúng chất lượng.

Đừng để dòng chảy ngược làm hư hỏng máy bơm và thiết bị của bạn. Hãy liên hệ ngay với Van Kim Phát để được báo giá Van một chiều đĩa treo Inox 10K tốt nhất hôm nay!
