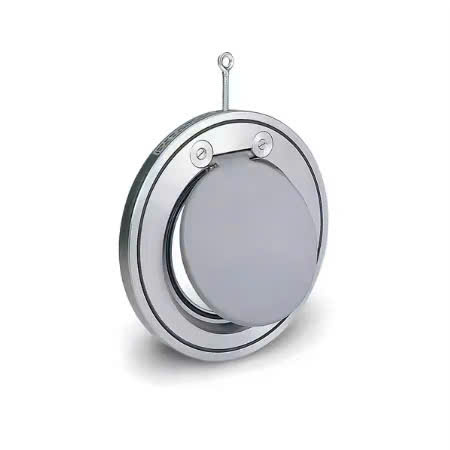

VAN 1 CHIỀU ĐĨA TREO INOX PN16

Phần 1: Tổng quan về Van một chiều (Check Valve)

1.1. Van một chiều (Check Valve) là gì?

Van một chiều, còn được gọi là van ngăn hoặc van chặn ngược, là một thiết bị cơ khí tự động. Khác với van bi hay van cổng cần có tác động lực từ bên ngoài (tay quay, motor), van một chiều hoạt động hoàn toàn dựa vào năng lượng của dòng chảy .

1.2. Phân loại van một chiều phổ biến

Trên thị trường hiện nay có nhiều loại van một chiều, phổ biến gồm:

• Van một chiều lá lật / Đĩa treo (Swing Check Valve): Sử dụng đĩa van xoay quanh trục, phù hợp với ống có đường kính lớn.

• Van một chiều bi (Ball Check Valve): Sử dụng bi cầu để chặn dòng.

• Van một chiều dạng lò xo (Spring Check Valve): Dùng lò xo đẩy đĩa van về vị trí đóng nhanh chóng .

1.3. Van một chiều đĩa treo Inox PN16 nằm ở đâu trong phân khúc?

Đây là dòng van cao cấp chuyên dùng cho môi trường khắc nghiệt. "Đĩa treo" mô tả cơ chế đóng mở dạng bản lề (hinged disc). "Inox" chỉ chất liệu thép không gỉ (Stainless Steel 304 hoặc 316) . "PN16" là áp lực danh nghĩa (Pressure Nominal) cho phép 16 bar .

Phần 2: Cấu tạo chi tiết của Van một chiều đĩa treo Inox PN16

Van 1 chiều đĩa treo có cấu tạo tương đối đơn giản nhưng đòi hỏi độ chính xác cao để đảm bảo độ kín tuyệt đối.

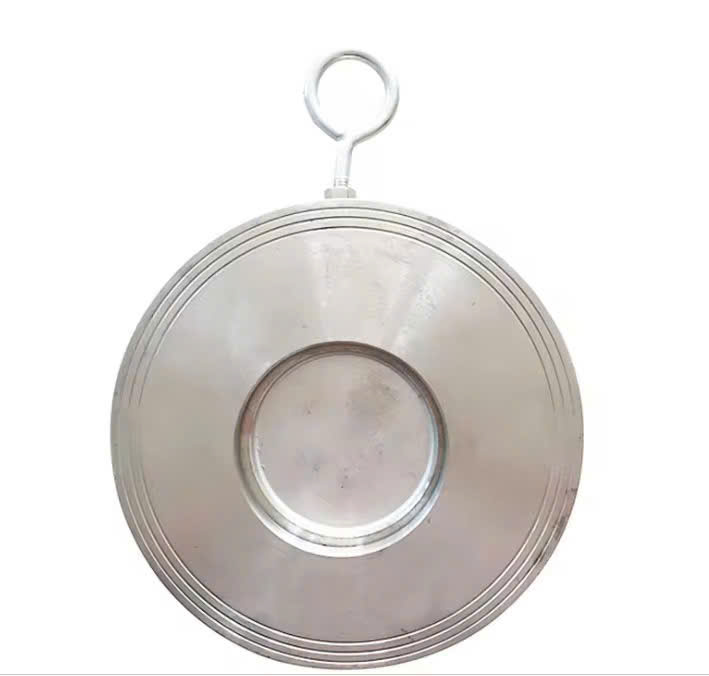

2.1. Thân van (Body)

• Chất liệu: Thường được đúc bằng phương pháp đầu tư chính xác (Investment Casting) từ thép không gỉ CF8 (tương đương 304) hoặc CF8M (tương đương 316).

• Cấu trúc: Có dạng hình trụ, hai đầu có mặt bích (Flange) hoặc ren (Threaded) để kết nối với đường ống. Đối với tiêu chuẩn PN16, khoảng cách giữa các mặt bích (Face to Face dimension) tuân theo tiêu chuẩn EN 558 hoặc DIN 3202 .

2.2. Nắp van (Bonnet)

Phần nắp phía trên, thường được bắt chặt với thân bằng bu lông vòng. Gioăng làm kín giữa nắp và thân thường là PTFE hoặc cao su EPDM chịu nhiệt .

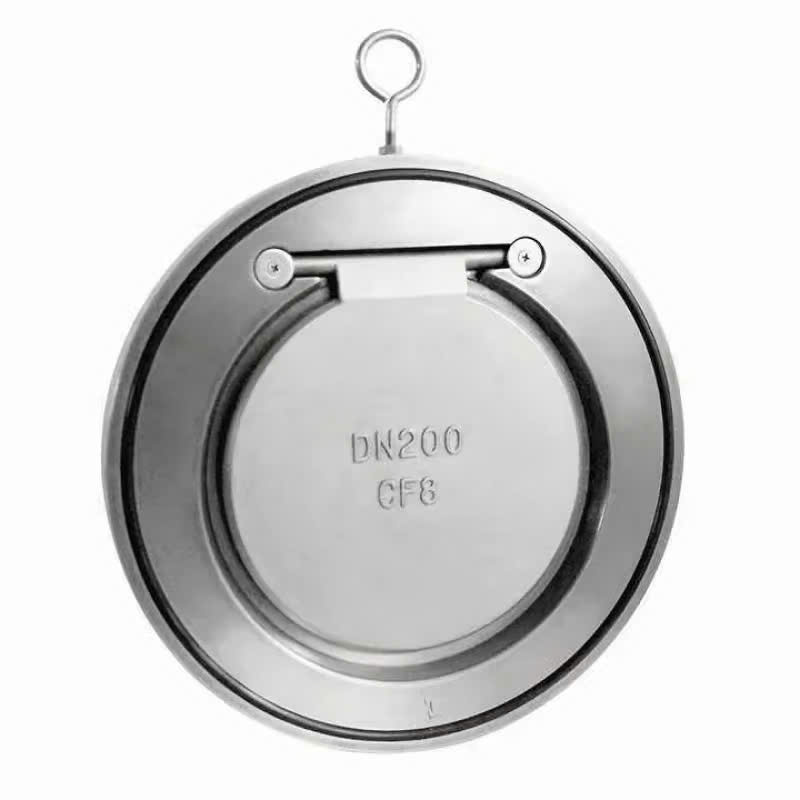

2.3. Đĩa van (Disc)

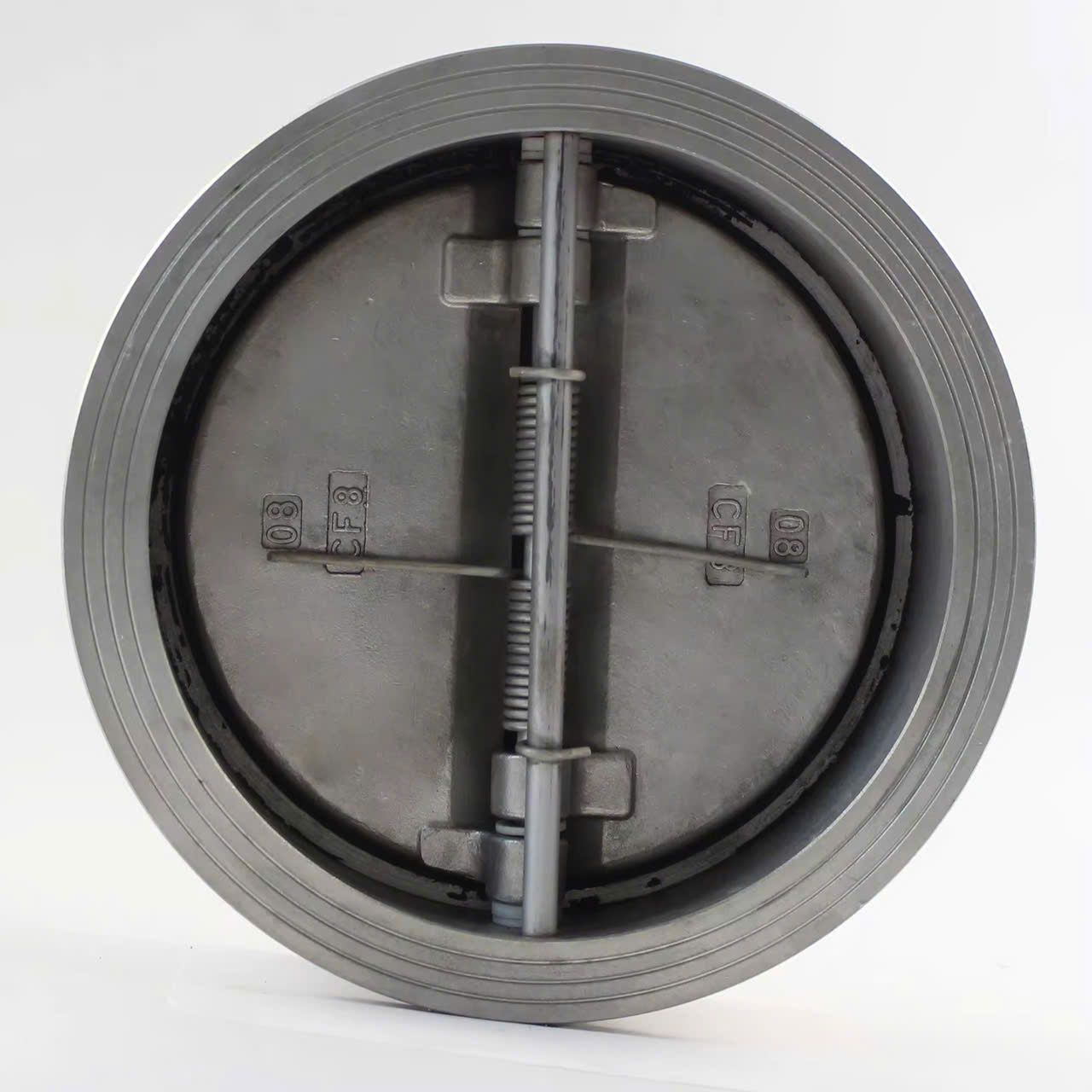

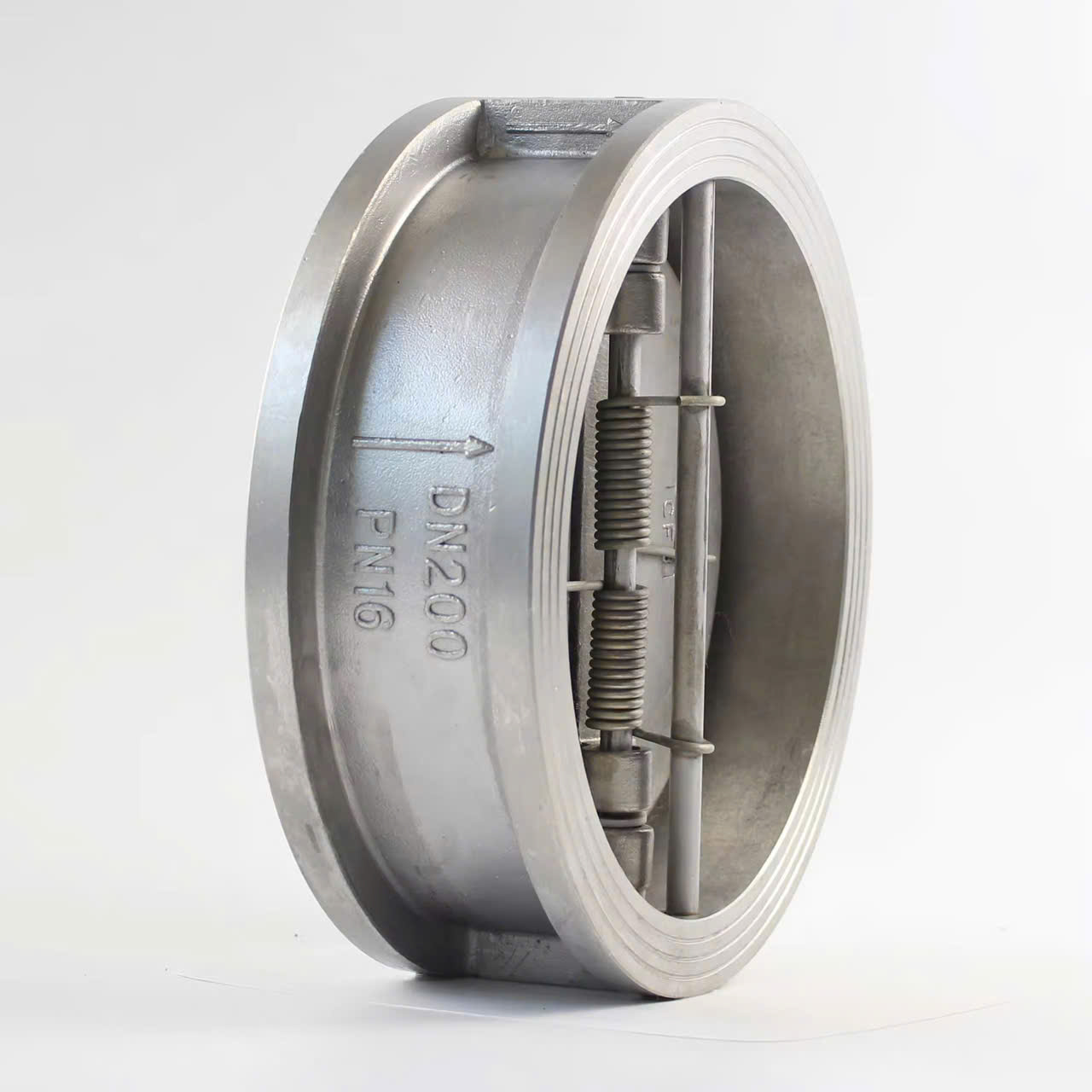

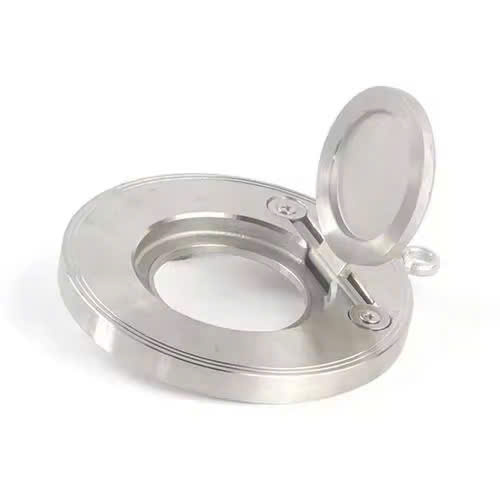

Đây là bộ phận quan trọng nhất, có dạng hình đĩa hoặc hình côn. Đĩa van được gắn vào một cần (arm) và có thể xoay quanh trục (hinge pin) bên trong thân van. Trên thị trường hiện nay cũng có loại đĩa kép (Dual-disc) giúp giảm hiện tượng búa nước .

2.4. Bộ phận đóng mở bổ trợ (Lever and Weight / Spring)

Đối với các dòng van lớn hoặc yêu cầu đóng nhanh, van được trang bị cần tay đòn kèm đối trọng (Lever and Weight) hoặc lò xo (Lever and Spring) bên ngoài .

• Đối trọng: Giúp tăng áp lực đóng xuống seat khi dòng chảy yếu, tránh rung rật.

• Lò xo: Giúp van đóng nhanh hơn ngay khi dòng chảy đảo chiều.

2.5. Bộ làm kín (Seat)

Có hai lựa chọn phổ biến :

• Seat mềm (Soft seat): Thường là cao su EPDM hoặc NBR, kín tuyệt đối nhưng giới hạn nhiệt độ (~80°C – 120°C) .

• Seat kim loại (Metal seat): Làm từ thép không gỉ đối với dòng van Inox, chịu nhiệt độ cao lên tới 300°C .

Phần 3: Nguyên lý hoạt động – Cơ chế "Một chiều" tối ưu

Nguyên lý của Van 1 chiều đĩa treo Inox PN16 dựa trên sự chênh lệch áp suất.

1. Trạng thái mở (Open): Khi dòng chảy từ đầu vào (Inlet) đi vào với áp suất lớn hơn phía đầu ra (Outlet), áp lực này sẽ đẩy đĩa van ra khỏi mặt ghế (seat). Đĩa van xoay quanh bản lề, mở ra để chất lỏng đi qua. Dòng chảy càng mạnh, đĩa van càng được giữ ở trạng thái mở hoàn toàn, tránh hiện tượng rung lắc .

2. Trạng thái đóng (Closed): Khi máy bơm dừng hoặc dòng chảy đảo chiều (áp suất đầu ra > áp suất đầu vào), hiện tượng “dòng ngược” xảy ra. Lực này cùng với trọng lực hoặc lực lò xo sẽ đẩy đĩa van quay ngược lại. Đĩa van đập vào seat, bịt kín hoàn toàn đường ống, ngăn không cho chất lỏng quay ngược về phía bơm.

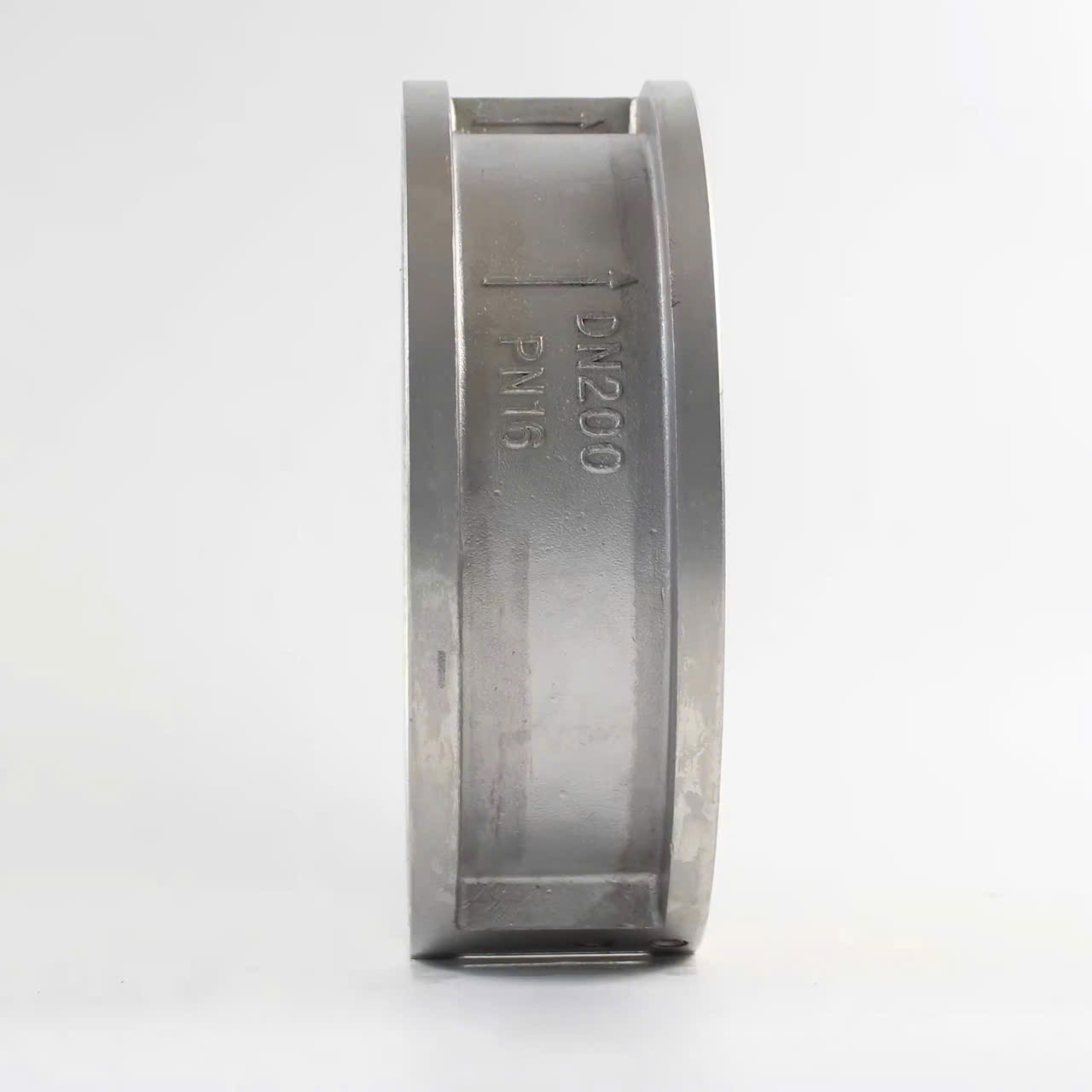

Lưu ý kỹ thuật quan trọng: Van đĩa treo không bao giờ được lắp ngược chiều. Trên thân van luôn có mũi tên chỉ hướng dòng chảy (Flow direction). Lắp ngược sẽ khiến van không thể mở hoặc gây hư hỏng hệ thống.

Phần 4: Thông số kỹ thuật và Tiêu chuẩn áp dụng

Dưới đây là chi tiết thông số của dòng Van 1 chiều Inox mặt bích tiêu chuẩn PN16 phổ biến tại vankimphat.com:

4.1. Bảng kích thước chi tiết (Tham khảo theo DIN)

Kích thước mang tính chất tham khảo cho dòng van Inox thân dài (BS 1868):

4.2. Bảng thông số vật liệu chi tiết (Bill of Materials)

4.3. Phạm vi hoạt động (Operating Conditions)

• Áp lực làm việc tối đa: 16 bar (1.6 MPa) .

• Nhiệt độ làm việc: Từ -20°C đến +220°C (tùy thuộc vào vật liệu Seal).

• Môi trường ứng dụng: Nước, dầu, khí, hơi (bão hòa), hóa chất nhẹ .

Phần 5: Phân tích ưu nhược điểm

5.1. Ưu điểm nổi trội

• Tổn thất áp suất thấp: Khác với van lò xo, van đĩa treo khi mở hoàn toàn tạo ra dòng chảy gần như thẳng, không có chướng ngại vật lớn giữa đĩa và thân, giúp tiết kiệm năng lượng cho bơm .

• Tính tự động cao: Không cần nguồn năng lượng phụ hay thao tác thủ công.

• Độ bền với vật thể lạ: Do cơ chế đóng mở mạnh mẽ, van đĩa treo có thể cho phép các vật thể rắn nhỏ (như mảnh vảy gỉ, cát) đi qua mà không bị kẹt, đặc biệt hữu ích trong hệ thống nước thải nếu được thiết kế đúng .

• Đa dạng kết nối: Có sẵn các dạng ren (Threaded), mặt bích (Flanged), hoặc kẹp (Wafer) .

5.2. Nhược điểm cần lưu ý

• Yêu cầu tốc độ dòng chảy: Để đĩa van mở hoàn toàn và không bị rung, cần vận tốc dòng chảy tối thiểu thường là > 3-5 m/s (tùy thiết kế). Nếu dòng chảy quá yếu, đĩa van sẽ không nâng lên hết được .

• Hiện tượng búa nước (Water Hammer): Nếu dòng chảy đảo chiều đột ngột, đĩa van đóng rất nhanh gây ra áp suất xung kích, phá hủy đường ống. Để khắc phục cần sử dụng van có đối trọng hoặc cơ cấu giảm chấn .

• Kích thước lớn: So với van bi một chiều, van đĩa treo chiếm không gian lắp đặt lớn hơn (đặc biệt là chiều dài thân van).

Phần 6: Hướng dẫn lắp đặt và Bảo trì chi tiết

6.1. Lưu ý khi lắp đặt (Installation Guidelines)

Để đảm bảo tuổi thọ cho Van 1 chiều đĩa treo Inox PN16, bạn cần tuân thủ các bước sau:

1. Xác định chiều: Quan sát mũi tên trên thân van. Chiều mũi tên phải trùng với chiều dòng chảy từ bơm đi ra.

2. Vị trí lắp đặt: Lý tưởng nhất là lắp trên đường ống nằm ngang với nắp van hướng lên trên trời (Bonnet vertical). Nếu lắp trên ống đứng, chỉ lắp khi dòng chảy từ dưới lên trên. Không bao giờ lắp van đĩa treo trên ống đứng có dòng chảy từ trên xuống dưới vì van sẽ không đóng kín được .

3. Khoảng cách tiêu chuẩn: Luôn chừa khoảng cách từ 5 đến 10 lần đường kính ống (5D – 10D) giữa đầu ra của bơm và van một chiều. Điều này giúp dòng chảy ổn định, tránh nhiễu loạn gây hỏng đĩa van .

4. Xiết bu lông: Khi lắp giữa hai mặt bích, sử dụng gioăng đệm chuẩn và xiết bu lông đúng lực (Torque) theo hình chéo để tránh nứt thân van.

6.2. Vận hành và Bảo trì (Operation & Maintenance)

Van đĩa treo có cấu tạo đơn giản nên chi phí bảo trì rất thấp. Tuy nhiên, cần kiểm tra định kỳ.

• Quy trình tháo lắp kiểm tra :

  • Ngắt dòng: Khóa van hai đầu, xả áp hoàn toàn. Đảm bảo hệ thống không còn áp lực.

  • Tháo nắp: Nới lỏng các bu lông trên nắp (Bonnet). Nâng nắp ra để lộ đĩa van bên trong.

  • Vệ sinh: Làm sạch bề mặt đĩa và mặt ghế (Seat). Cặn bẩn bám lâu ngày là nguyên nhân chính gây rò rỉ.

  • Kiểm tra bản lề: Xoay thử đĩa van xem có bị kẹt hay mòn trục không. Bôi trơn trục bằng mỡ chịu nhiệt nếu cần.

  • Kiểm tra lò xo/đối trọng: Nếu có, kiểm tra độ căng.

Phần 7: Báo giá và Đặt hàng tại Vankimphat.com

7.1. Vì sao chọn sản phẩm tại Vankimphat.com?

Trên thị trường hiện nay có rất nhiều nguồn cung cấp van công nghiệp, nhưng tại vankimphat.com, chúng tôi cam kết:

• Hàng chính hãng: Nguồn gốc xuất xứ rõ ràng, đầy đủ CO/CQ. Hợp kim Inox đúng chuẩn ASTM A351 CF8/CF8M .

• Chế độ hậu mãi: Bảo hành chính hãng 12-24 tháng.

• Tư vấn kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tính toán lựa chọn van phù hợp với lưu lượng và nhiệt độ.

7.2. Bảng báo giá tham khảo (Liên hệ để có giá tốt nhất)

Lưu ý: Giá van biến động theo giá nguyên liệu thép và kích thước. Quý khách vui lòng liên hệ Hotline để nhận báo giá chính xác nhất hôm nay.

7.3. Quy trình đặt hàng

1. Bước 1: Chọn thông số (Size, Kiểu kết nối, Vật liệu Seal).

2. Bước 2: Liên hệ qua số Hotline hoặc Chat Zalo Official để được tư vấn.

3. Bước 3: Ký hợp đồng và xác nhận đơn hàng (PO).

4. Bước 4: Giao hàng tận nơi (Toàn quốc).

Phần 8: Giải đáp thắc mắc thường gặp (FAQ)

Dưới đây là tổng hợp các câu hỏi thực tế mà khách hàng thường hỏi về sản phẩm Van một chiều đĩa treo.

Câu hỏi 1: Van đĩa treo Inox PN16 có dùng được cho hơi nóng không?
Trả lời: Có. Miễn là bạn chọn loại có Seat kim loại (Metal seated) hoặc PTFE. Nếu dùng seat cao su EPDM, nhiệt độ chỉ nên dưới 120°C. Với hơi nóng bão hòa (>150°C), bắt buộc dùng seat thép hoặc hợp kim cứng .

Câu hỏi 2: Tôi có thể lắp van này dưới đất (chôn ngầm) được không?
Trả lời: Kỹ thuật khuyến cáo không nên chôn trực tiếp van đĩa treo xuống đất vì lâu ngày bùn đất có thể lấp kín nắp và trục, gây kẹt van. Nếu bắt buộc, phải đặt van trong hầm hoặc hố ga có nắp đậy (Valve Box) để tiện bảo trì .

Câu hỏi 3: Tại sao khi mở bơm van kêu lộp cộp?
Trả lời: Hiện tượng này gọi là “Disc Fluttering” (đĩa bị rung). Nguyên nhân do tốc độ dòng chảy quá thấp, không đủ lực nâng đĩa lên vị trí cố định, hoặc do dòng chảy bị nhiễu loạn ngay trước van (do co, cút quá gần). Giải pháp là tăng lưu lượng hoặc lắp thêm đoạn ống thẳng dài hơn trước van .

Câu hỏi 4: Sự khác biệt giữa Van đĩa treo Inox 304 và 316?
Trả lời: Inox 304 phù hợp với nước, hóa chất nhẹ, môi trường không có muối. Inox 316 (CF8M) chứa Molybdenum, có khả năng chống ăn mòn từ Clorua (nước biển, nước mặn, hóa chất có tính axit cao hơn) vượt trội . Dùng ngoài biển hoặc nhà máy giấy bắt buộc phải dùng 316.

Phần 9: So sánh Van một chiều đĩa treo Inox với các dòng khác

9.1. Swing Check vs. Spring Check (Lò xo)

• Swing Check (Đĩa treo): Đóng nhờ trọng lực và dòng ngược. Mất thời gian đóng lâu hơn 1 chút, dễ gây búa nước nếu đóng đột ngột, nhưng bền với tạp chất. Thích hợp ống DN50 trở lên.

• Spring Check (Lò xo): Đóng nhanh, kích thước nhỏ gọn (dạng wafer), có thể lắp mọi vị trí. Nhược điểm: Gây tổn thất áp suất lớn hơn và lò xo có thể hỏng sau thời gian dài .

9.2. Van 1 chiều Inox vs. Van Gang (Cast Iron / Ductile Iron)

• Inox (SS304/316): Giá thành cao hơn, trọng lượng nhẹ hơn, chống rỉ sét tuyệt đối. Phù hợp môi trường thực phẩm, dược phẩm, hóa chất .

• Van Gang (Grey Iron / Ductile): Giá rẻ, nhưng dễ bị gỉ. Phù hợp cho hệ thống nước sạch, nước thải thông thường. Không thể dùng trong môi trường axit hoặc nhiệt độ cao như Inox .

Kết luận: Sự lựa chọn bền vững cho mọi hệ thống ống dẫn

Van 1 chiều đĩa treo Inox PN16 là một "người bảo vệ" thông minh, thầm lặng nhưng vô cùng mạnh mẽ cho hệ thống bơm và đường ống công nghiệp. Với độ bền vượt trội của thép không gỉ, khả năng chịu áp lực cao, và cơ chế hoạt động ổn định, đây là khoản đầu tư xứng đáng để tránh những rủi ro như hỏng bơm, vỡ đường ống do áp lực ngược.

Hiểu rõ cấu tạo, nguyên lý cũng như cách khắc phục các lỗi thường gặp (búa nước, rung lắc) sẽ giúp doanh nghiệp của bạn vận hành hệ thống hiệu quả nhất.

Nếu bạn đang tìm kiếm một nhà cung cấp uy tín cho dòng sản phẩm này, hãy liên hệ ngay với vankimphat.com hôm nay. Đội ngũ kỹ sư của chúng tôi sẵn sàng tư vấn chi tiết từ A đến Z, từ khâu chọn đúng chủng loại (Wafer, Flanged, Ren), đúng vật liệu (Inox 201, 304, 316, 316L) cho đến hỗ trợ kỹ thuật lắp đặt tại công trình.

Đừng để dòng chảy ngược phá hỏng thiết bị của bạn. Hãy bảo vệ hệ thống ngay hôm nay với giải pháp tối ưu từ Vankimphat.com!
