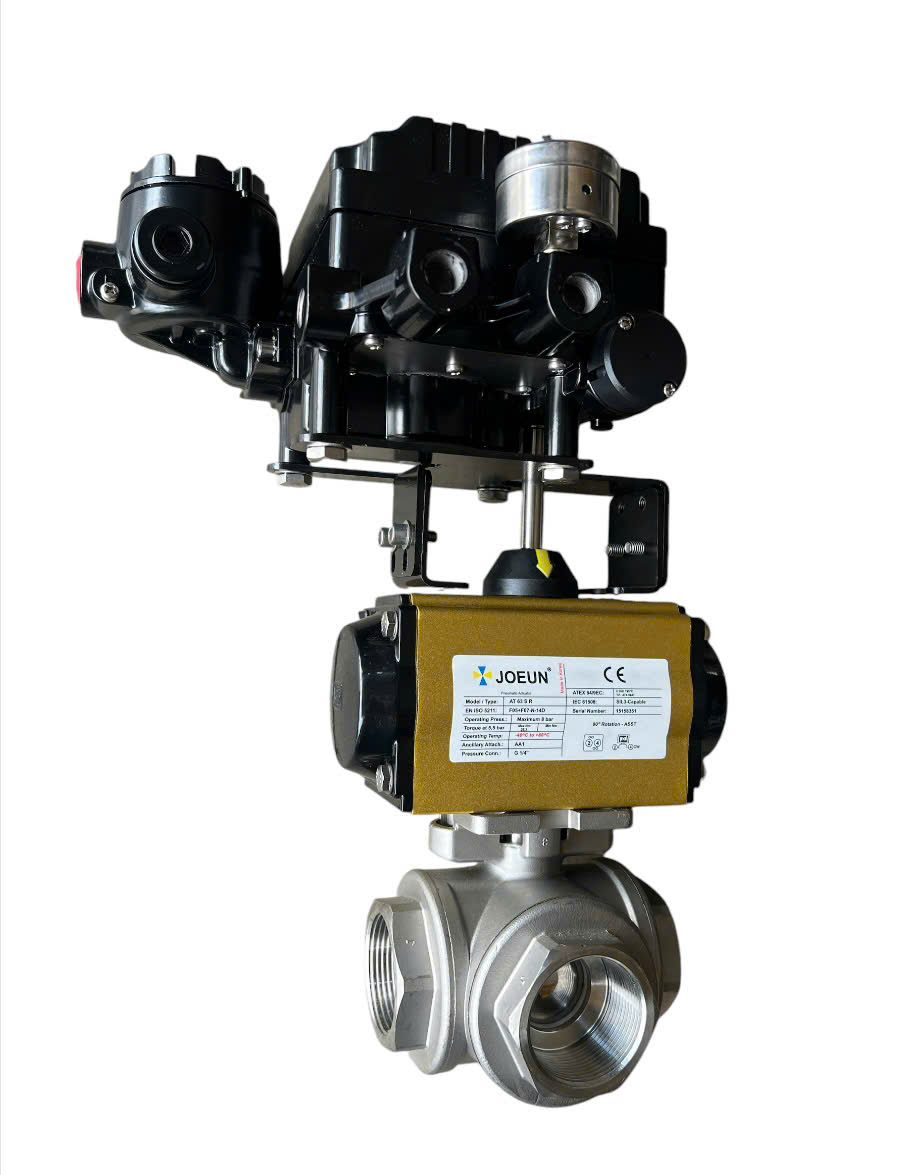

VAN BI 3 NGÃ ĐIỀU KHIỂN KHÍ NÉN TUYẾN TÍNH
+ Kích thước : 15A – 100A
+ Đầu khí nén : Làm bằng hợp kim nhôm
+ Áp lực khí nén : 10bar
+ thời gian đóng mở : 1 -2 giây
+ Kiểu tác động : đơn và kép
+ Hãng sản xuất : Jaki, Haitima, Joeun, alohan
+ Xuất sứ : Hàn Quốc, Đài loan
+ Bảo Hành : 12 tháng.
Van bi 3 ngã điều khiển khí nén tuyến tính có lá tấm kim loại liền, cửa van chỉ tiếp xúc với vòng làm kín khi nó ở vị trí đóng hoàn toàn. Điều này cho phép dòng chảy đi qua toàn bộ diện tích của cửa van khi nó chỉ mở một phần. Vì thế van bi điều khiển khí nén này có thể dùng để điều tiết dòng chảy mà không xảy ra sự mài mòn không đồng đều.
Đây là bộ phận quan trong giúp điều chỉnh và tạo nên cái tên của van, nếu không có nó thì an sẽ trở thành dạng ON/OFF. Khi ta cung cấp nguồn điện áp, bộ tuyến tính sẽ nhận tín hiệu từ 4 ~ 20mA thực hiện cài đặt các góc mở van giúp điều tiết dòng chảy. Theo áp xuất đầu vào giúp người vận hành dễ dàng kiểm soát lưu lượng chất qua van. Theo từng dãi tín hiệu có các góc mở như: 25, 50, 75, 90 độ…
Phần điều chỉnh dòng chảy có cấu tạo tròn và có lỗ cho vật chất đi qua. Bi được giữ chặt giữa hai vòng làm kín. Tay quay được lắp ở đầu trên của cần van bi 3 ngã điều khiển khí nén. Khi vặn tay một góc 90 độ thì van sẽ ở vị trí đóng hoặc vị trí mở.
+ Kích thước : 15A – 100A
+ Đầu khí nén : Làm bằng hợp kim nhôm
+ Áp lực khí nén : 10bar
+ thời gian đóng mở : 1 -2 giây
+ Kiểu tác động : đơn và kép
+ Hãng sản xuất : Haitima, alohan,sypa
+ Xuất sứ : Hàn Quốc, Đài loan
+ Bảo Hành : 12 tháng.
Van bi 3 ngã điều khiển khí nén tuyến tính được cấu tạo gồm 2 bộ phận chính là bộ điều khiển khí nén và thân van bi.
Phần van bi cơ
Phần van bi bao gồm thân van bi, trục, gioăng làm kín và một số chi tiết nhỏ như bulong. Thân van bi thường có hai dạng chính: dạng L, cho phép lưu thông qua hai cửa và đóng cửa thứ ba; và dạng T, cho phép lưu thông qua tất cả ba cửa. Phần van bi có thể được kết hợp với nhiều kiểu lắp như lắp ren, lắp bích… để phù hợp với nhiều hệ thống đường ống khác nhau.
Phần bộ điều khiển khí nén
Có ba loại chính của bộ điều khiển khí nén của van bi 3 ngã, bao gồm: bộ điều khiển khí nén tác động đơn, bộ điều khiển khí nén tác động kép và bộ điều khiển khí nén tuyến tính. Bộ điều khiển này được lắp vào thân van bi 3 ngã và chức năng chính là chuyển đổi khí nén thành năng lượng cơ để giúp van hoạt động.
Bộ tuyến tính – Positionner YT1000.
Bộ định vị khí nén tuyến tính positionner YT1000R
Đây là bộ phận quan trong giúp điều chỉnh và tạo nên cái tên của van, nếu không có nó thì an sẽ trở thành dạng ON/OFF. Khi ta cung cấp nguồn điện áp, bộ tuyến tính sẽ nhận tín hiệu từ 4 ~ 20mA thực hiện cài đặt các góc mở van giúp điều tiết dòng chảy. Theo áp xuất đầu vào giúp người vận hành dễ dàng kiểm soát lưu lượng chất qua van. Theo từng dãi tín hiệu có các góc mở như: 25, 50, 75, 90 độ…
Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng lắp đặt. Đường ống trơn tru, đóng mở nhanh chóng.
Gioăng PTFE có khả năng làm kín tốt, hạn chế tối đa tình trạng rò rỉ lưu chất ra ngoài môi trường xung quanh.
Cổng 3 chiều với kiểu hoạt động dạng chữ T hoặc chữ L khiến van trở lên đa năng hơn.
Van có thể tự động chuyển hướng đơn giản nhờ bộ điều khiển hoạt động bằng khí nén. Cho độ chính xác cao, dễ dàng kiểm soát hướng đi của lưu chất trong hệ thống.
Điều tiết lưu lượng qua từng cửa theo đúng yêu cầu vận hành trong hệ thống.
Bộ khí nén điều khiển sử dụng nguồn khí nén có áp lực 2bar đến 8bar. Khi gắn thêm thiết bị van điện từ có thể sử dụng điện áp để điều chỉnh chuyển động đĩa van.
Tính năng đóng mở van hoạt động nhanh hơn so với sản phẩm van bi 3 ngã điều khiển điện.
Dựa theo nhiều tiêu chí khác nhau người ta phân loại van bi 3 ngã điều khiển khí nén để dễ nhận biết.
+ Theo vật liệu chế tạo : van bi 3 ngã điều khiển khí nén nhựa, van bi 3 ngã điều khiển khí nén bằng inox,…
+ Theo kiểu lắp đặt: van bi 3 ngã lắp ren điều khiển khí nén, van bi ba ngã điều khiển khí nén lắp bích.
+ Theo kiểu tác động: van bi 3 ngã điều khiển khí nén tuyến tính, van bi ba ngã điều khiển bằng khí nén on/off.
Van công nghiệp KIM PHÁT là nhà cung cấp phân phối van công nghiệp hàng đầu tại Việt Nam, kho hàng lớn với đầy đủ các sản phẩm: van bi, van bướm, van điều khiển khí nén, van 3 ngã điều khiển điện… luôn có sẵn. Bạn đang có nhu cầu tìm mua loại van này vui lòng liên hệ theo thông tin dưới đây.
Van bi 3 ngã điều khiển khí nén có thể được áp dụng trong nhiều lĩnh vực đa dạng như công nghiệp, nông nghiệp, dân sinh, hóa sinh, vi sinh… và được sử dụng rộng rãi trong các hệ thống sau:
Hệ thống cấp thoát nước đa dụng (nước sạch và nước thải) của các nhà máy sản xuất.
Hệ thống tưới tiêu trong nông nghiệp.
Hệ thống cấp thoát nước trong dân sinh.
Xử lý các chất thải độc hại trong các khu công nghiệp, bao gồm hoá chất, axit, khi gas…
Hệ thống chế biến thực phẩm và đồ uống như nước khoáng, nước giải khát, và các ngành công nghiệp thực phẩm khác.
Áp dụng trong một số lĩnh vực khác theo nhu cầu sử dụng.

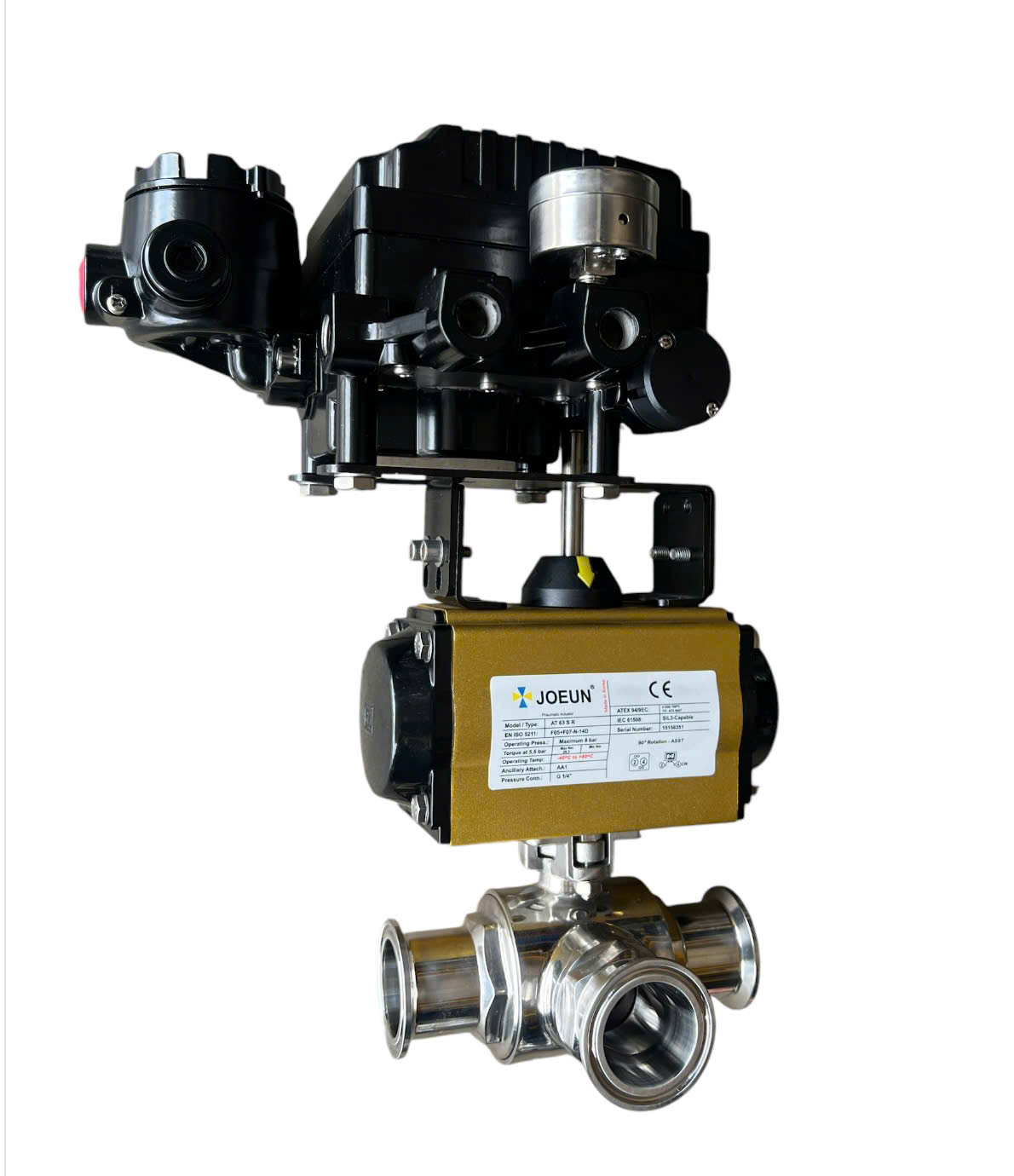

a, Van bi 3 ngã inox vi sinh điều khiển khí nén tuyến tính
