I. Giới thiệu van bi 3 ngã inox mặt bích điện là gì?

Van bi 3 ngã inox mặt bích điện là dòng van bi điều khiển điện được thiết kế 3 cửa khác nhau. Van dùng để kết nối vào hệ thống đường ống với mục đích chính là điều khiển đóng mở, điều tiết và chuyển hướng dòng chảy. Van được kết hợp với một bộ động cơ sử dụng nguồn điện 24V, 220V hoặc 380V để điều khiển hoạt động đóng mở của van một cách hoàn toàn tự động

Van được thiết kế với 2 dạng chính là van bi ba cửa dạng chữ T (cho phép dòng chảy lưu thông qua cả 3 cửa khác nhau) hoặc van bi 3 cửa dạng chữ L (chặn 1 cửa, cho phép dòng chảy lưu thông theo 2 cửa còn lại, thường dùng trong các hệ thống đổi hướng dòng chảy)

Van kết nối với hệ thống đường ống theo dạng lắp mặt bích đa tiêu chuẩn bao gồm: DIN, ANSI, JIS, BS. Với kiểu kết nối này giúp van vận hành một cách an toàn và chắc chắn, chịu được áp lực làm việc cao lên đến 64Bar. Dòng van này thường ứng dụng cho các môi trường hơi nóng, nước nóng, hóa chất, khí nén áp lực cao. Với 2 dạng điều khiển đóng mở chính là ON/OFF và tuyến tính, kích thước van đa dạng từ DN50 - DN200. Đem lại nhiều sự lựa chọn cho người sử dụng

II. Thông số kỹ thuật van bi 3 ngã inox mặt bích điện

Kích thước van: DN50, DN65, DN80, 90A, DN100, 125A, 150A, DN200
Chất liệu chế tạo: Inox 304 (CF8), inox 316 (CF8M)
Gioăng làm kín: Teflon (PTFE), Viton
Vật liệu bộ động cơ điện: Hợp kim nhôm
Nguồn điện sử dụng: 24V, 220V, 380V
Áp lực làm việc: 10Bar, 16Bar, 25Bar, 40Bar, 64Bar
Nhiệt độ hoạt động tối đa: Max 200 độ C
Dạng van: 3 cửa chữ L, 3 cửa chữ T
Dạng hoạt động đóng mở: ON/OFF - Tuyến tính
Kết nối hệ thống: Lắp mặt bích
Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
Môi trường sử dụng: Nước đa dụng, hóa chất, hơi nóng, khí gas
Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc, Châu Âu
Chế độ bảo hành: 12 tháng

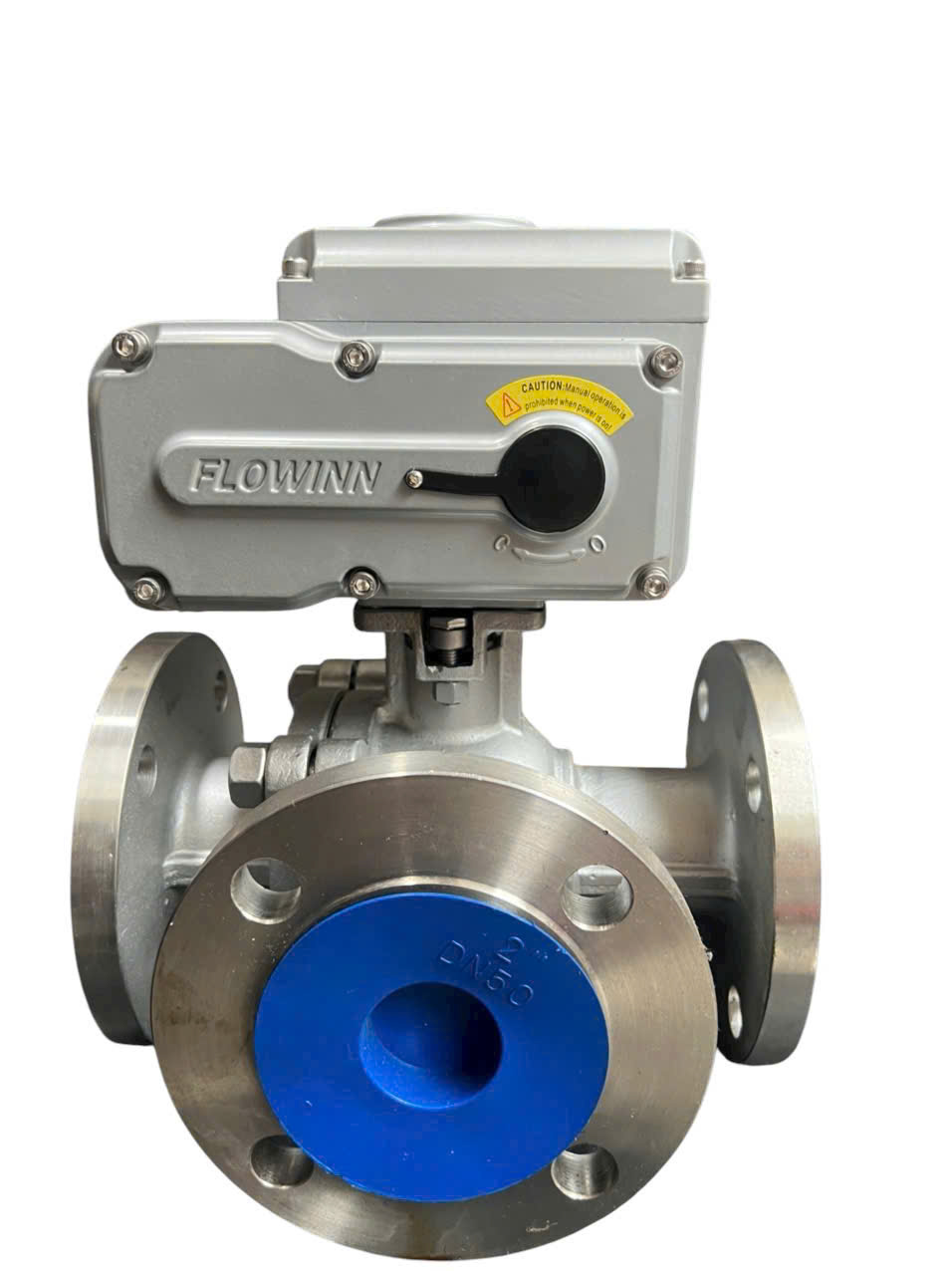

III. Hình ảnh van bi 3 ngã inox mặt bích điện

Tìm hiểu thêm một số dòng van bi điều khiển điện khác

Van bi ba ngã inox vi sinh clamp điều khiển điện

Van bi 3 cửa inox 304 nối ren điện

Van bi 3 ngã điều khiển điện tuyến tính 4-20mA


Van bi nhựa điều khiển điện

Van bi 2PC inox mặt bích điện đài loan

Van bi 3 PC inox 304 nối ren điện

Van điều khiển bằng điện Flowinn

Van bi đóng mở bằng điện nối hàn

Van bi 3 mảnh inox vi sinh đóng mở điện

Van bi 2 mảnh inox vi sinh điều khiển điện

Van điện từ inox hơi RSPS

IV. Cấu tạo van bi 3 ngã inox mặt bích điện

Van được cấu tạo từ 2 bộ phận chính đó là:

Phần van bi 3 ngã mặt bích + Bộ motor điện => Van bi 3 ngã mặt bích điều khiển điện

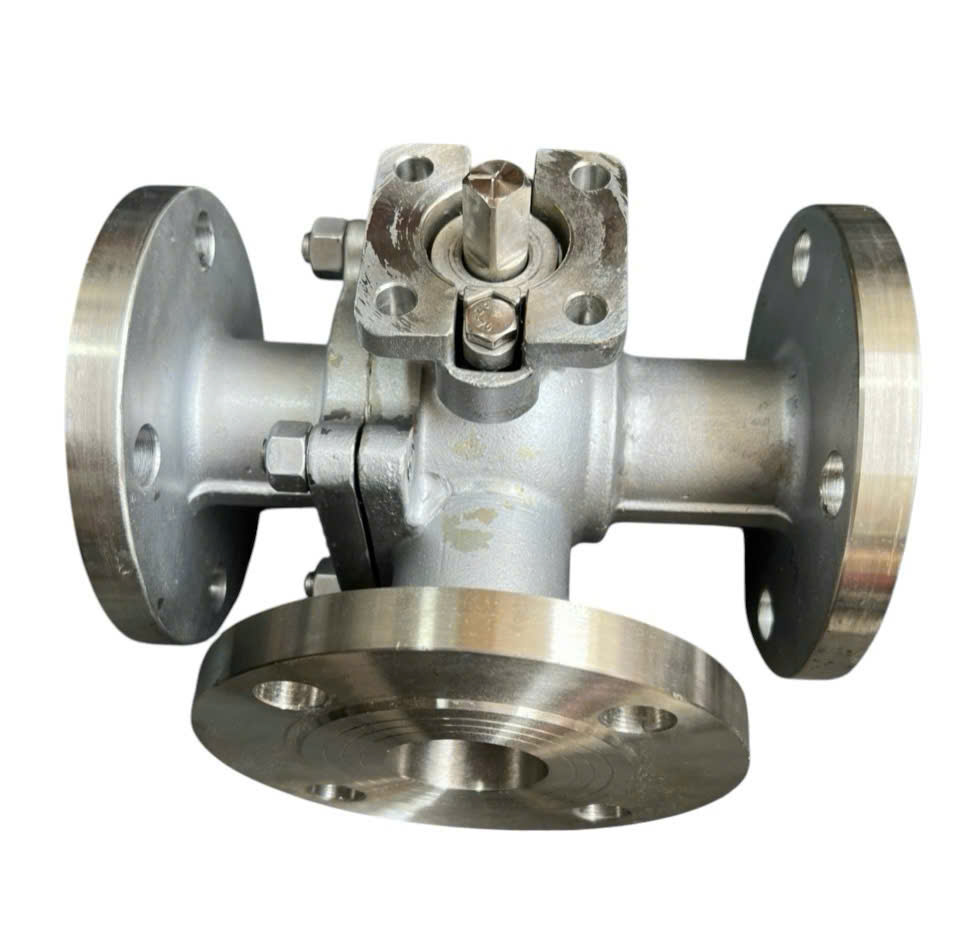

1. Cấu tạo van phần van bi 3 ngã


Đây là phần chịu lực tác động trực tiếp từ dòng chảy lưu chất như nhiệt độ và áp suất. Thân van thường được làm từ chất liệu inox với các bộ phận chính là gioăng làm kín giúp ngăn lưu chất rò rỉ ra bên ngoài. Đặc biệt là bộ phận quả bi được thiết kế với 2 dạng chính là: Dạng chữ L và dạng chữ T

- Van bi 3 ngã dạng chữ L

Chỉ cho phép lưu chất đi qua 2 cửa và cửa còn lại sẽ đóng lại hoàn toàn, dòng van này phù hợp với những hệ thống điều tiết và đổi hướng dòng chảy theo thời gian

- Van bi 3 ngã dạng chữ T

Với dạng van này có thể cho phép lưu chất đi qua cả 3 cửa của van, cũng có thể đóng 1 cửa và mở 2 cửa, giúp quá trình hoạt động hiệu quả hơn rất nhiêu. Phù hợp với những hệ thống điều tiết liên tục

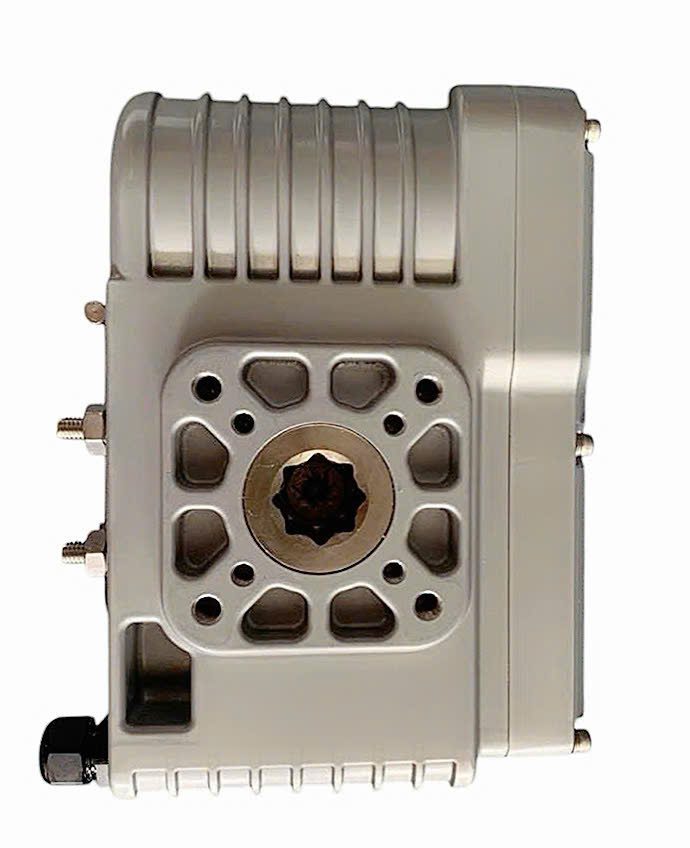

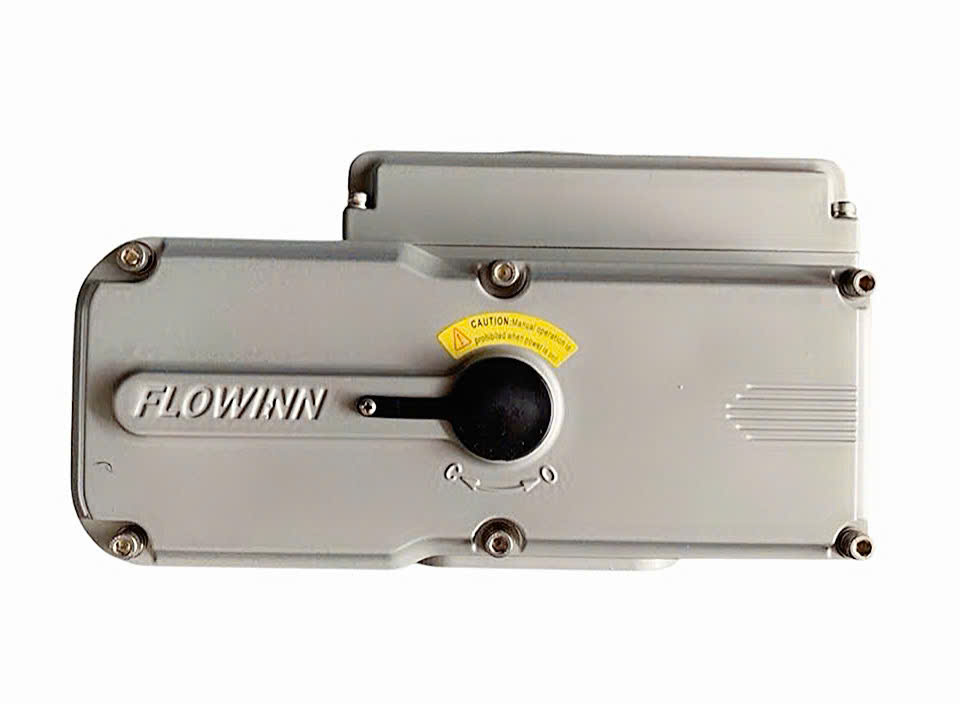

2. Cấu tạo bộ motor điện


Hay còn được biết đến với tên gọi khác là bộ điều khiển điện. Sử dụng nguồn điện để tác động lên các bánh răng và trục truyền động phía trong. Bộ motor điện được thiết kế công tắc giám sát hành trình, khi van thực hiện hết một quá trình đóng hoặc mở, công tắc sẽ tự động ngắt điện, tránh tình trạng giữ điện trong động cơ gây ra hiện tượng chập cháy. Bộ truyền động cũng được thiết kế với 2 dạng chính là điều khiển đóng mở ON/OFF và điều khiển đóng mở tuyến tính

- Dạng đóng mở ON/OFF: Chỉ sử dụng cho hệ thống đóng hoặc mở hoàn toàn, không dùng cho việc điều tiết lưu lượng dòng chảy

- Dạng đóng mở tuyến tính: Hoạt động nhờ vào tín hiệu analog 4 - 20mA để điều khiển van đóng mở theo các góc khác nhau từ 0 đến 90 độ. Phù hợp lắp đặt cho các hệ thống yêu cầu về điều tiết lưu lượng dòng chảy

V. Ưu điểm và ứng dụng van bi 3 ngã inox mặt bích điện

1. Ưu điểm van bi 3 ngã inox mặt bích điện

Điều tiết lưu lượng dòng chảy một cách chính xác, dễ dàng sử dụng
Có thể lắp đặt được ở nhiều vị trí và góc độ khác nhau như nằm ngang hoặc thẳng đứng
Hoạt động hiệu quả ở những vị trí chật hẹp, trên cao hoặc chôn ngầm, là những nơi mà con người khó tiếp cận để vận hành van
Vận hành hoàn toàn tự động, thay thế cho sức lao động của con người. Giảm thiểu được chi phí thuê nhân công vận hành van
Được chế tạo từ chất liệu inox cao cấp, có khả năng chống ăn mòn tốt, phù hợp sử dụng trong nhiều hệ thống khác nhau
Điều hướng và điều chỉnh được lưu lượng dòng chảy giúp nâng cao hiệu suất hoạt động cho toàn bộ hệ thống


2. Ứng dụng van bi 3 ngã inox mặt bích điện

Sử dụng trong hệ thống xử lý nước thải, hệ thống cung cấp nước sinh hoạt tại các khu dân sinh
Ứng dụng trong hệ thống dẫn lưu chất lỏng, xăng, dầu tại các nhà máy sản xuất, khu công nghiệp
Ứng dụng trong hệ thống xử lý các loại hóa chất ăn mòn như axit, bazo, muối, nước biển
Dùng để chuyển hướng dòng chảy từ đường ống này sang đường ống khác trong hệ thống hơi, khí, gas tại các xí nghiệp
Lắp đặt vào hệ thống tưới tiêu trong nông nghiệp, hệ thống nhà máy sản xuất nước ngọt, chế biến thực phẩm,...
