VAN BI ĐIỆN Sunyeh OM-A

1. Giới thiệu tổng quan về Van bi điện Sun Yeh OM-A

Trong lĩnh vực tự động hóa công nghiệp, việc kiểm soát dòng chảy chính xác và tin cậy luôn là yếu tố then chốt quyết định hiệu suất của toàn bộ hệ thống. Van bi điện Sun Yeh OM-A là một trong những giải pháp hàng đầu đến từ thương hiệu Sun Yeh (Đài Loan), được thiết kế để đáp ứng các nhu cầu khắt khe nhất về đóng ngắt và điều chỉnh lưu lượng. Sản phẩm nổi bật với khả năng vận hành ổn định, thiết kế nhỏ gọn cùng khả năng chống nước tuyệt đối IP67, phù hợp với nhiều môi trường làm việc khắc nghiệt .

1.1. Sun Yeh – Thương hiệu hàng đầu Đài Loan trong lĩnh vực điều khiển tự động hóa

Sun Yeh là nhà sản xuất hàng đầu tại Đài Loan chuyên về các thiết bị truyền động điện (Electric Actuators). Với bề dày lịch sử phát triển và ứng dụng công nghệ tiên tiến, các sản phẩm của Sun Yeh như OM-A, OM-1, OM-2... đã có mặt tại hơn 50 quốc gia. Chứng nhận ISO 9001, CE và CSA khẳng định chất lượng vượt trội cũng như độ an toàn cao cho người sử dụng. Việc lựa chọn Sun Yeh OM-A đồng nghĩa với việc bạn đang đầu tư vào một thiết bị có tuổi thọ cao, ít bảo trì và hiệu suất ổn định lâu dài .

1.2. Van bi điện OM-A: Sự kết hợp hoàn hảo giữa công nghệ và tính ứng dụng

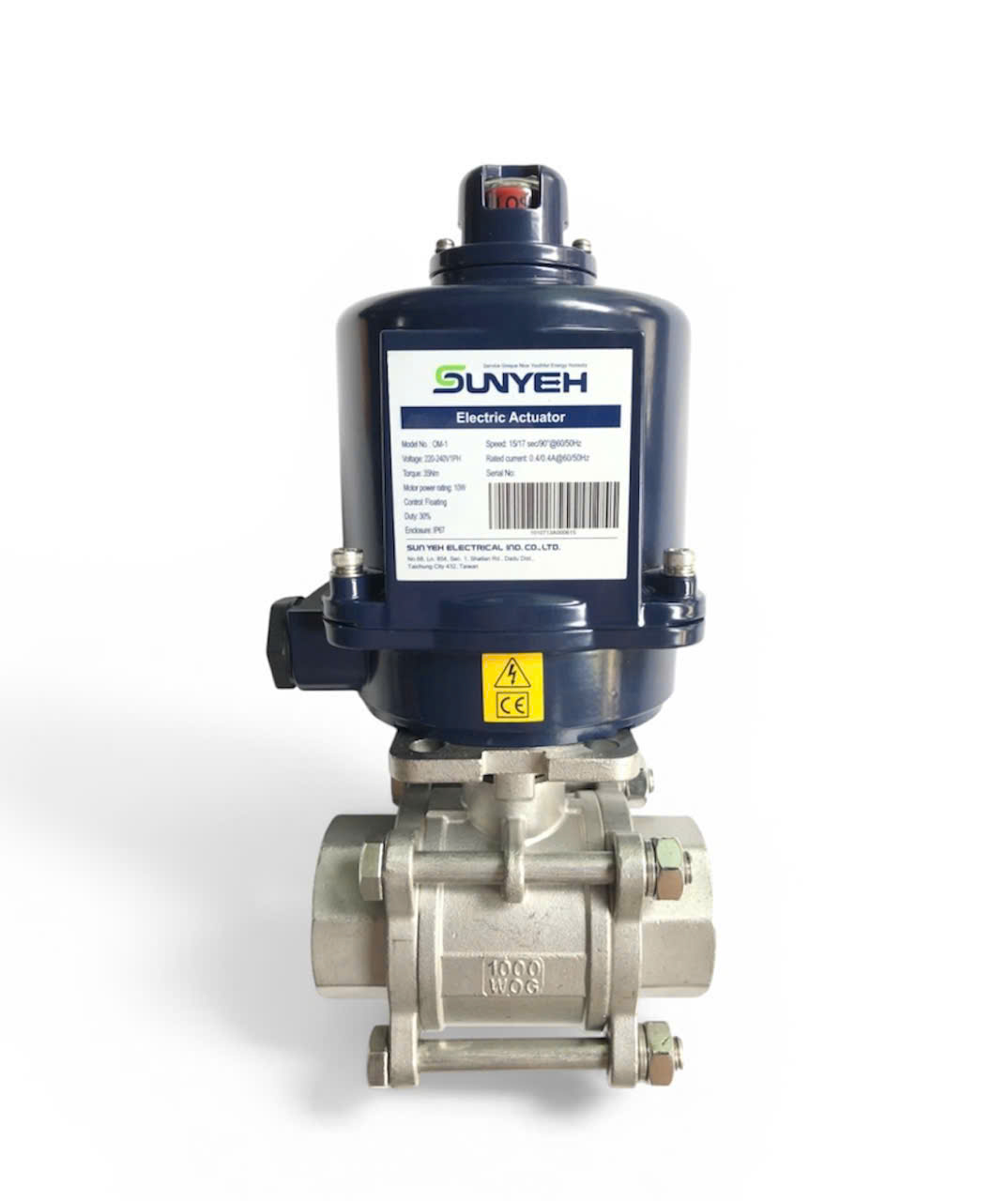

Van bi điện OM-A về bản chất là sự kết hợp giữa bộ van bi (thường bằng thép không gỉ 304/316 hoặc PVC) và bộ truyền động điện OM-A . Sự kết hợp này tạo ra một giải pháp tổng thể cho phép điều khiển từ xa hoặc tự động hóa hoàn toàn hệ thống đường ống. Dòng sản phẩm này đặc biệt phù hợp để thay thế các van tay truyền thống, giúp giảm thiểu nhân công và nâng cao độ chính xác trong các nhà máy hiện đại.

2. Chức năng chính của Van bi điện Sun Yeh OM-A

2.1. Đóng ngày dòng chảy tự động – Chức năng ON-OFF

Chức năng cơ bản nhất của Sunyeh OM-A là đóng hoặc mở van hoàn toàn (0° hoặc 90°). Khi nhận tín hiệu điện (ví dụ: nguồn 220V cấp trực tiếp hoặc tín hiệu từ công tắc), bộ truyền động sẽ quay bi van sang vị trí mở hoặc đóng. Điều này đặc biệt hữu ích trong các bồn chứa, hệ thống bơm nước hoặc tháp giải nhiệt, nơi cần kiểm soát dòng chảy một cách nhịp nhàng .

2.2. Điều khiển lưu lượng tuyến tính 4-20mA – Tích hợp PLC

Ngoài chức năng đóng mở, OM-A còn có thể được trang bị bo mạch tỷ lệ (Proportional Board) hoặc bộ chuyển đổi dòng điện để nhận tín hiệu tương tự 4-20mA hoặc 0-10V. Với tín hiệu này, bộ truyền động sẽ không chỉ dừng ở 0° hay 90° mà có thể dừng ở bất kỳ góc độ trung gian nào (ví dụ: 45°). Điều này cho phép điều chỉnh lưu lượng một cách tuyến tính, rất cần thiết trong các ứng dụng trộn hóa chất hoặc kiểm soát nhiệt độ chính xác .

2.3. Đảo chiều linh hoạt và khóa liên động an toàn

Bộ truyền động được thiết kế với khả năng đảo chiều dễ dàng (bằng cách đảo pha dây nguồn đối với dòng AC hoặc đảo cực tính đối với dòng DC). Cơ chế khóa liên động bằng điện và cơ giúp ngăn chặn việc vận hành sai quy trình, bảo vệ hệ thống đường ống khỏi áp suất đột ngột .

3. Nguyên lý hoạt động của Van bi điện OM-A

3.1. Cấu tạo và cơ chế vận hành chi tiết

Nguyên lý hoạt động của Van bi điện Sun Yeh dựa trên việc chuyển đổi năng lượng điện thành cơ năng:

• Bước 1: Nguồn điện AC/DC được cấp vào cuộn dây Stator của mô tơ.

• Bước 2: Mô tơ điện (công suất 10W đối với OM-A) quay với tốc độ cao .

• Bước 3: Hệ thống bánh răng hành tinh bằng hợp kim thép cao cấp giảm tốc độ xuống, đồng thời gia tăng moment xoắn lên tới 50 Nm .

• Bước 4: Trục đầu ra quay chậm nhưng khỏe, kết nối với cơ cấu “lỗ vuông” (ISO 5211) làm xoay thân bi van.

• Bước 5: Van mở hoặc đóng hoàn toàn trong khoảng 20 giây (tiêu chuẩn) .

3.2. Cơ chế tự khóa và an toàn quá nhiệt

Một điểm mạnh của Sunyeh OM-A là hệ thống bánh răng tự khóa (self-locking). Nhờ góc nghiêng đặc biệt của răng worm gear, khi ngừng cấp điện, áp lực ngược từ đường ống không thể làm quay ngược trục van. Điều này đảm bảo van giữ nguyên vị trí ngay cả khi mất điện đột ngột. Bên cạnh đó, mô tơ được trang bị rơ le nhiệt (Thermal Overload Protector – 135°C), tự động ngắt mạch nếu mô tơ bị quá tải hoặc kẹt, sau đó tự động phục hồi khi nguội .

3.3. Vận hành bằng tay khẩn cấp không cần ly hợp

Khác với nhiều loại van điện khác, OM-A sử dụng cơ chế "Clutch-less" (không ly hợp). Trong trường hợp mất điện, người dùng có thể trực tiếp dùng tay quay (lục giác hoặc tay quay tròn) vặn trục điều khiển. Đặc điểm an toàn là khi mô tơ quay, tay quay không quay theo (và ngược lại), tránh gây tai nạn cho người vận hành. Thiết kế này giúp việc can thiệp thủ công trở nên nhanh chóng và an toàn hơn .

4. Thông số kỹ thuật chi tiết của bộ điều khiển OM-A

4.1. Bảng thông số kỹ thuật chính xác (Moment xoắn, Thời gian đóng mở, Điện áp)

Dưới đây là bảng thông số kỹ thuật chi tiết cho bộ điều khiển OM-A:

4.2. Vật liệu chế tạo và tiêu chuẩn bảo vệ (IP67, Chống cháy nổ)

• Vỏ ngoài: Hợp kim nhôm phủ sơn tĩnh điện, có tùy chọn nắp nhựa kỹ thuật cao. Lớp sơn này chống ăn mòn rất tốt trong môi trường hóa chất hoặc ngoài trời .

• Tiêu chuẩn bảo vệ: IP67 / NEMA 4X. Đây là tiêu chuẩn quan trọng nhất, đảm bảo thiết bị kín hoàn toàn với bụi và có thể ngâm nước trong thời gian ngắn (độ sâu 1m) mà không hư hỏng .

• Bánh răng: Thép hợp kim cứng, được bôi trơn bằng mỡ chịu nhiệt độ cao, đảm bảo hoạt động êm ái và bền bỉ trong 5 năm mà không cần bảo trì .

4.3. Phân biệt các dòng OM-A, OM-1, OM-2

Nhiều khách hàng nhầm lẫn giữa OM-A và OM-1:

• OM-A: Là dòng nhỏ nhất, moment xoắn 50 Nm, dành cho van bi kích thước DN15 đến DN50 và van bướm lên tới DN100 .

• OM-1: Cũng có moment xoắn 50 Nm nhưng cấu tạo và kích thước chân đế có thể khác biệt đôi chút, tuy nhiên về mặt kỹ thuật, OM-A và OM-1 thường được coi là tương đương và có thể thay thế lẫn nhau .

• OM-2 trở lên: Có moment xoắn lớn hơn (lên tới 3500 Nm cho OM-12), dành cho van kích thước lớn DN100 trở lên .

5. Hướng dẫn lắp đặt và vận hành an toàn

5.1. Quy trình lắp đặt cơ khí lên van cánh bướm, van bi

1. Kiểm tra chuẩn kết nối: Đảm bảo cổ van (van bi hoặc van bướm) có mặt bích kết nối chuẩn ISO 5211 tương ứng với lỗ F05/F07 trên bộ truyền động .

2. Lắp trục: Lắp trục điều khiển của OM-A vào rãnh của thân van. Vặn nhẹ bằng tay để chúng khớp hoàn toàn.

3. Siết bu lông: Sử dụng bu lông cường độ cao để cố định bộ truyền động vào cổ van. Lực siết phải đều để tránh làm vỡ cổ van nhựa hoặc cong vênh van kim loại.

4. Kiểm tra đồng tâm: Quay tay van thủ công để kiểm tra xem van có bị kẹt cơ học không.

5.2. Đấu nối điện áp 110V, 220V, 24V chuẩn kỹ thuật

• Nguồn AC 1 pha: Dây chung (Common) – dây mở (Open) – dây đóng (Close).

  • Lưu ý: Không được cấp đồng thời nguồn vào cả dây mở và dây đóng.

• DC 24V: Cần chú ý cực tính (cực dương và cực âm).

• Bo mạch 4-20mA: Đấu nối tiếp vào tín hiệu điều khiển từ PLC hoặc Bộ điều khiển trung tâm.

• Khuyến nghị an toàn: Sử dụng cầu chì bảo vệ dòng phù hợp với công suất 10W (dòng rất nhỏ, khoảng 0.1A-0.5A tùy điện áp) .

5.3. Hướng dẫn sử dụng tay quay khẩn cấp

Khi mất điện hoặc khi cần chỉnh cơ cấu giới hạn hành trình:

1. Tìm trục vuông hoặc lục giác ở đỉnh hoặc đáy của bộ truyền động OM-A .

2. Dùng cờ lê hoặc tay quay chuyên dụng.

3. Xoay từ từ để đưa van về vị trí mong muốn. Do tỷ số truyền cao, việc xoay tay có thể hơi nặng nhưng rất an toàn.

4. Luôn nhớ rằng: Tay quay sẽ đứng yên khi động cơ điện hoạt động .

6. Bảo trì và xử lý sự cố thường gặp

6.1. Lịch bảo dưỡng định kỳ bộ truyền động

Bộ truyền động Sunyeh OM-A được thiết kế "không cần bảo trì" (maintenance-free) trong điều kiện tiêu chuẩn. Tuy nhiên, để đảm bảo tuổi thọ tối đa 10-15 năm, nên kiểm tra 6 tháng/lần:

• Kiểm tra độ kín của các nắp ốc.

• Vệ sinh bụi bẩn trên bề mặt tản nhiệt.

• Bôi trơn lại bánh răng nếu môi trường có nhiệt độ >60°C (khoảng 2 năm/lần) .

6.2. Kiểm tra vòng bi và bánh răng

Dấu hiệu bánh răng bị mài mòn là tiếng ồn bất thường khi vận hành hoặc hiện tượng "giật cục" khi quay tay. Vì OM-A dùng bánh răng hợp kim cứng, hiện tượng này rất hiếm khi xảy ra, trừ khi van bi bị kẹt cứng do cặn bẩn gây quá tải cơ học trong thời gian dài.

6.3. Xử lý các lỗi: Không đóng mở hết hành trình, kẹt van

7. Báo giá và phân phối Van bi điện Sun Yeh OM-A

7.1. Bảng giá tham khảo các dòng DN15 đến DN100

Lưu ý: Giá thị trường có thể biến động theo thời gian và phụ thuộc vào số lượng đặt hàng. Để có báo giá chính xác và cạnh tranh nhất, vui lòng liên hệ trực tiếp hotline [Chèn Số Điện Thoại Vankimphat].

7.2. Chính sách bảo hành chính hãng 12 tháng

Khi mua sản phẩm Van bi điện Sunyeh OM-A tại Vankimphat, quý khách được hưởng:

1. Bảo hành chính hãng 12 tháng kể từ ngày kích hoạt sản phẩm.

2. Hỗ trợ kỹ thuật trọn đời: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng tư vấn đấu nối, cài đặt bo mạch 4-20mA.

3. Cam kết hàng chính hãng 100%, có CO, CQ đầy đủ.

8. Ứng dụng thực tế của OM-A trong các ngành công nghiệp

8.1. Hệ thống xử lý nước và cấp thoát nước đô thị

Trong các nhà máy xử lý nước thải, OM-A được dùng để điều khiển van bi nhựa PVC hoặc van bướm điều tiết bùn. Khả năng IP67 giúp nó hoạt động tốt trong môi trường ẩm ướt, thường xuyên bị phun nước mà không lo hư hỏng mạch điện tử .

8.2. Công nghiệp hóa chất và dầu khí

Với vật liệu thép không gỉ 304/316 kết hợp cùng bộ truyền động OM-A, sản phẩm chịu được axit, kiềm và dung môi. Dòng sản phẩm này phổ biến trong các hệ thống pha chế, trộn hóa chất yêu cầu độ kín khít cao và an toàn cháy nổ .

8.3. Hệ thống HVAC và PCCC

• HVAC (Điều hòa không khí trung tâm): OM-A điều khiển van 2 ngả hoặc 3 ngả trong hệ thống nước lạnh của tòa nhà cao tầng, giúp duy trì nhiệt độ ổn định .

• PCCC (Phòng cháy chữa cháy): Van điện OM-A được sử dụng trong các hệ thống cấp nước tự động, đảm bảo mở van ngay lập tức khi có tín hiệu cháy.

9. Kết luận

Van bi điện Sun Yeh OM-A là một lựa chọn vượt trội cho các kỹ sư và nhà thầu trong lĩnh vực tự động hóa công nghiệp. Với thiết kế nhỏ gọn, moment xoắn 50 Nm đủ mạnh cho van DN15-DN100, tiêu chuẩn bảo vệ IP67 nghiêm ngặt, và đặc biệt là cơ chế vận hành tay không cần ly hợp an toàn, OM-A xứng đáng là trái tim của hệ thống điều khiển dòng chảy.

Việc đầu tư vào sản phẩm chính hãng tại Vankimphat không chỉ đảm bảo bạn nhận được thiết bị chất lượng cao mà còn có sự hậu thuẫn về kỹ thuật vững chắc, giúp hệ thống của bạn vận hành trơn suốt và bền bỉ theo thời gian.
