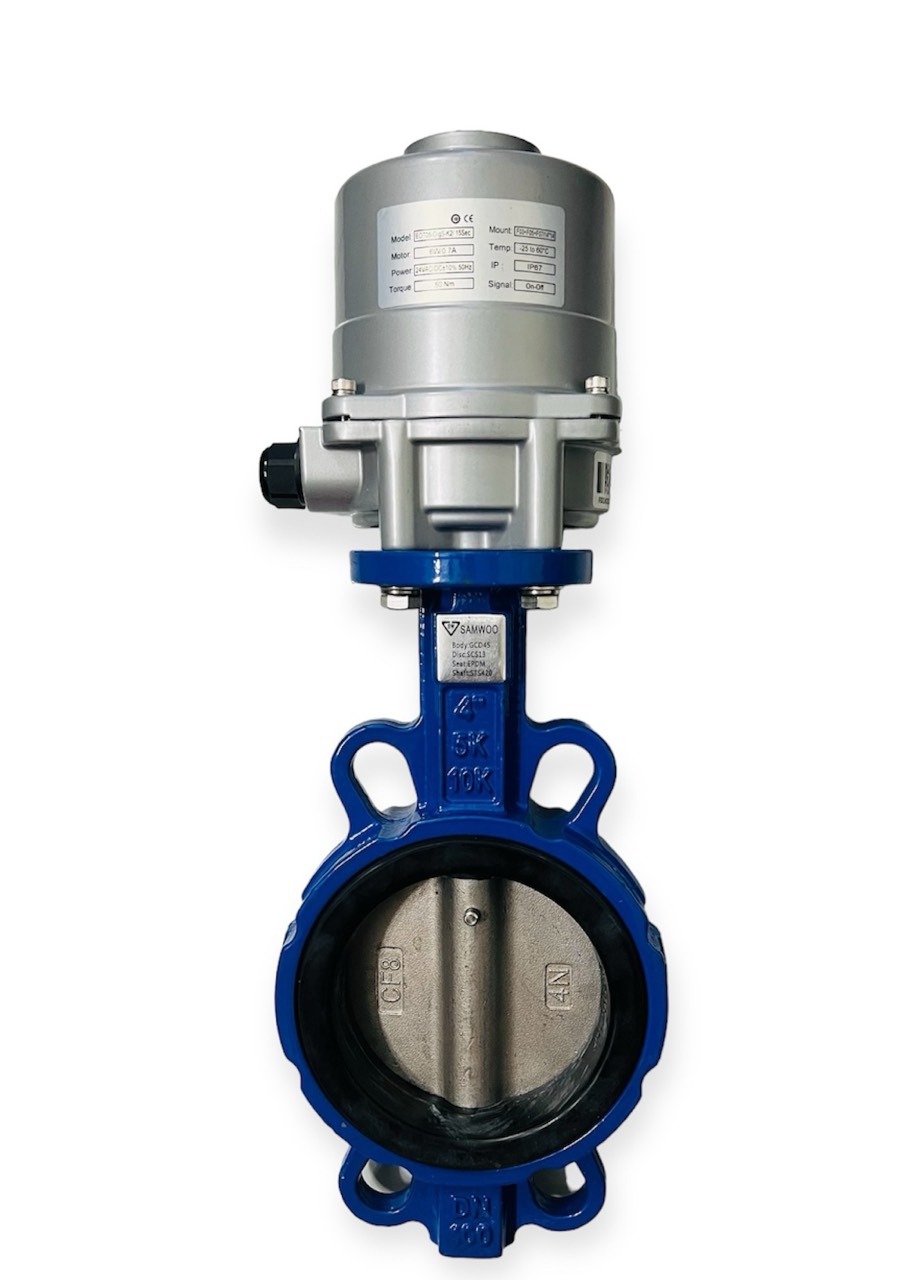

VAN BƯỚM ĐIỆN TUYẾN TÍNH 4-20Ma

Van bướm điều khiển tuyến tính hay còn gọi là van bướm điều khiển phần trăm. Đây là sản phẩm có thể đóng mở dựa theo các góc quay: 10, 20, 30, 45, 60…90 độ. Van bướm điện tuyến tính giúp van đóng mở theo rất nhiều vị trí khác nhau với các trạng thái khác nhau (theo yêu cầu của khách hàng).

So sánh để nhận biết đơn giản hơn thì dòng van bướm điều khiển điện on off là dạng đóng mở ở 2 trạng thái: đóng hoàn toàn và mở hoàn toàn.

Chúng tôi cung cấp và phân phối Van điều khiển phần trăm – van bướm điều khiển điện tuyến tính Kosaplus của Hàn Quốc, Haitima của Đài Loan. Cam kết hàng đảm bảo chất lượng cao, giá tốt, hàng đẹp và có chế độ bảo hành dài hạn lên đến 24 tháng. Liên hệ ngay với chúng tôi để được tư vấn cụ thể, tham vấn các giải pháp thông minh, lắp đặt và báo giá sản phẩm chất lượng tốt nhất.

Thông số van bướm điều khiển điện tuyến tính

– Kích thước: 50A, 65A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A – 1200A

– Vật liệu van:

Thân gang, cánh inox 304 với đệm làm kín EPDM

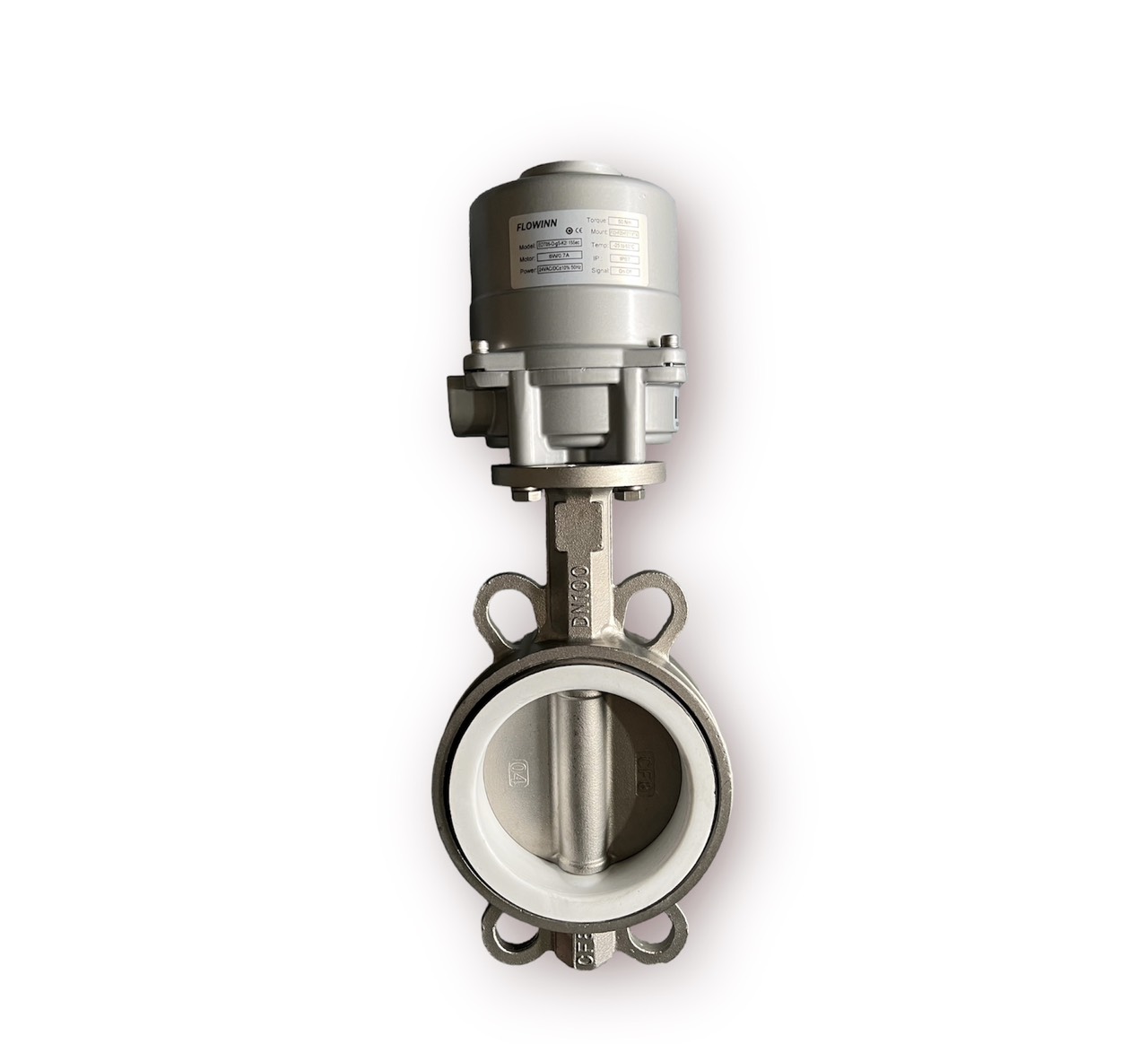

Thân inox 304, cánh inox 304 và đệm làm kín PTFE
Thân inox 304, cánh inox 304, không có gioăng đệm
– Điện áp: 24V, 220V, 380V

– Tín hiệu điện áp: 0 ~ 10mA hoặc 4 ~ 20mA

– Điều khiển dạng: Tuyến Tính

– Áp lực làm việc: 10bar, 16bar, 25bar

– Nhiệt độ làm việc: – 5 độ C ~ 180 độ C

– Sử dụng môi trường vận hành: Nước, nước đa dụng, khí, hơi nóng, hóa chất, dầu , xăng, xi măng

– Xuất xứ: Hàn Quốc, Đài Loan

Trên đây là các thông số chung về dòng van bướm điều khiển điện tuyến tính, cùng chúng tôi tiếp tục tìm hiểu thêm về các sản phẩm:

Van bướm điện on off
Van bướm điện 24V
Van bướm điện 220v
Van bướm điện 380V
Cấu tạo và nguyên lý hoạt động van bướm điều khiển điện tuyến tính
Cấu tạo
Van bướm điều khiển điện tuyến tính bao gồm 3 bộ phận chính đó là:

Phần bộ điều khiển điện dạng tuyến tính
Phần thân van bướm cơ
Bộ điều khiển điện tuyến tính
Bộ điều khiển van bằng tín hiệu tuyến tính đã sử dụng chất liệu hợp kim nhôm cao cấp đạt chuẩn IP67. Cấp nguồn điện vào trong bộ điều khiển trực tiếp tương tự là 24v, 220v và 380v. Tín hiệu điện analog 4-20mA đầu vào sẽ giúp van bướm sẽ đóng mở tương ứng với những góc mở từ 0 – 90 độ khác nhau.

Thân van bướm
Thân van bướm: Tùy thuộc vào từng môi chất sử dụng để chúng ta lựa chọn từng chất liệu của thân van phù hợp.

Môi trường nước sạch, nước không có hóa chất ăn mòn thì ta có thể lựa chọn dòng van bướm thân gang cánh inox 304
Môi trường nước thải có hóa chất hoặc axit ăn mòn thì ta phải dùng van bướm toàn thân bằng inox 304S.
Môi trường dầu nóng và hóa chất đậm đặc chúng ta sử dụng van bướm nhựa, van bướm thép, van bướm tự làm kín seat inox ( không gioăng làm kín)Van bướm 50
Nguyên lý hoạt động
Van bướm điều khiển điên tuyến tính sẽ dùng motor điều khiển Modulating type kết hợp với tín hiệu điện dạng analog 4 – 20mA hay 0 – 10VDC. Với tín hiệu ngõ vào analog sẽ giúp mọi người dễ dàng điều khiển đóng mở van dựa vào các góc tín hiệu theo những góc đã cài đặt. Đồng thời cũng giúp người sử dụng có thể kiểm soát tốt vị trí của góc mở hiện tại là bao nhiêu. Chẳng hạn như: 20 – 30 – 45 – 60 – 75 – 90 độ qua màn hình điều khiển từ xa.

Thường thì dòng van bướm điện dạng tuyến tính dễ dàng thay đổi chiều quay thông qua các switch. Và nhờ vào lớp sơn Epoxy được phủ bên ngoài bộ điều khiển đạt tiêu chuẩn IP67 phù hợp với nhiều môi trường khác nhau.

Ứng dụng van bướm điều khiển điện tuyến tính
Van bướm điều khiển điện tuyến tính sẽ được sử dụng trong những hệ thống làm việc điều tiết nước, lưu chất lỏng đa dụng hay hóa chất. Cần phải lựa chọn đúng kiểu van bướm phù hợp với 1 hệ thống giải quyết tốt các vấn đề về chi phí, thời gian sử dụng và độ an toàn sẽ quyết định tới sự thành công của toàn hệ thống.

Một vài ứng dụng của các nhà máy sản xuất hay hệ thống điều tiết dòng chảy nhỏ như:

Nhà máy cung cấp nước sạch hay nhà máy xử lý nước thải.
Nhà máy chế biến hỗ, bột sắn, bột giấy hay than.
Nhà máy sản xuất thực phẩm, đồ uống hoặc dược phẩm.

Ưu nhược điểm của van bướm điều khiển điện tuyến tính

Tìm hiểu xem van bướm điều khiển điện tuyến tính có những ưu điểm gì:

Ưu điểm đầu tiền là sản phẩm này chạy bằng nguồn điện sẵn có, nhưng nhược điểm là phải luôn điện trong trường hợp mất điện chúng ta dùng tay để vận hành van.
Van bướm điện này có thể điều khiển đóng mở đĩa van ngay ở vị trí cửa van dựa vào góc độ mà khách mong muốn.
Van có kích từ DN50 – DN1200, vật liệu đa dạng cho từng môi trường
Van có thể thay thế từng bộ phận, lắp đặt, bảo dưỡng dễ dạng
Nhược điểm của van là hạn chế sử dụng cho các hệ thống bùn đặc, bộ đặc vì nó sẽ bị kẹt gioăng, gây cháy gioăng.

Bảng mạch điện của động cơ điện tuyến tính


Nguyên lý hoạt động
-Van bướm điều khiển điện tuyến tính là loại van bướm cơ điện được điều khiển bằng một tín hiệu điện. Chúng hoạt động bằng cách điều chỉnh vị trí của lưỡi van bướm để kiểm soát lưu lượng chất lỏng hoặc khí trong ống dẫn. Sự điều khiển tuyến tính cho phép chính xác và liên tục điều chỉnh dòng chảy, giúp tối ưu hóa hiệu suất hệ thống.

-Van bướm điều khiển điện tuyến tính bao gồm một lưỡi van bướm (disc) được gắn vào trục quay. Trục quay nối với motor điện, thông qua một bộ truyền động và bộ điều khiển. Bộ điều khiển nhận tín hiệu điện từ các thiết bị đo, chẳng hạn như cảm biến áp suất hoặc dòng chảy, và điều chỉnh vị trí lưỡi van bướm để duy trì lưu lượng mong muốn.

Ưu điểm van bướm điện tuyến tính.
-Van có thể điều chỉnh góc mở chính xác theo tín hiệu đầu vào, từ đó điều chỉnh được phần trăm lưu lượng lưu chất qua van.

-Có màn hình LCD hiển thị các thông số chi tiết và các phím để điều chỉnh cũng như cài đặt.

-Một số thiết bị truyền động còn có tích hợp remote điều khiển từ xa rất tiện lợi.

-Có tiêu chuẩn chống thấm IP67, tương tác tốt cho những điều kiện làm việc ẩm ướt và khói bụi.

-Khả năng tự động hóa cao, hoạt động hoàn toàn tự động nhờ các tín hiệu được cung cấp bởi các cảm biến.

Tại sao nên chọn mua van bướm điện tuyến tính.
Điều Khiển Tuyến Tính.

-Sự điều khiển tuyến tính của van bướm điều khiển điện tuyến tính cho phép điều chỉnh dòng chảy một cách chính xác và liên tục. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu sự chính xác và đáng tin cậy.

Tích Hợp Dễ Dàng.

-Van bướm điều khiển điện tuyến tính có thể dễ dàng tích hợp vào các hệ thống tự động hoá hiện có. Chúng tương thích với nhiều loại giao thức và tín hiệu điều khiển, giúp giảm thời gian và công sức cài đặt.

Tuổi Thọ Và Bảo Trì.

-Các sản phẩm này thường có tuổi thọ cao và yêu cầu ít bảo trì. Điều này giúp giảm chi phí tổn trình trong quá trình sử dụng và duy trì.

Ứng dụng của van bướm điều khiển điện tuyến tính.
-Ứng dụng trong điều tiết nước sạch: Nhà máy nước, chung cư, khu đông dân, nhà máy cấp nước sinh hoạt

-Ứng dụng trong các nhà máy sản xuất hóa chất, chất ăn mòn

-Sử dụng điều tiết lưu lượng khí nén trong hệ thống khí nén, phân phối khí nén

-Ứng dụng trong các nhà máy sản xuất thực phẩm, đồ uống như rượu, bia, nước giải khát

-Sử dụng điều tiết trong nông nghiệp như hệ thống tưới tiêu tự động, hệ thống chăn nuôi trang trại, hệ thống cấp thoát nước kênh nội đồng

-Nhà máy sản xuất dược phẩm, y tế cũng hay sử dụng các dòng van này để đưa vào hệ thống sản xuất.

Mua van bướm điều khiển điện tuyển tính giá rẻ ở đâu?
 Van Bướm điều khiển điện tuyến tính Công Ty TNHH Cơ Điện Lạnh Eriko là Tổng Kho chuyên cung cấp phân phối với nhiều ưu đãi hấp dẫn. Khi mua hàng tại chúng tôi quý khách được đảm bảo.

-Hàng nhập khẩu chính hãng trên dây truyền hiện đại.

-Đầy đủ chứng từ kiểm định C0-CQ

-Được đổi mới sản phẩm 1 tuần khi phát hiện lỗi nhà sản xuất

-Chế độ bảo hành 12 tháng uy tín, tin cậy tại Hà nội và Hồ Chí minh

-Chiết khấu cao cho các đại lý và nhà thầu khi mua số lượng lớn

-Được tư vấn lắp đặt, chọn mua dòng van phù hợp do đội ngũ kỹ thuật viên kinh nghiệm tư vấn 24/24h

-Giao hàng miễn phí ku vực hà nội và hỗ trợ vận chuyển giao hàng TQ.
