Giới thiệu van bướm gang điều khiển điện là gì?

Van bướm gang điều khiển điện , có tên gọi tiếng Anh là Electric control butterfly valve. Loại này có thân là van bướm – butterfly valve và được điều khiển bằng thiết bị gọi là bộ truyền động điện hay bộ điều khiển điện. Thiết bị này sử dụng nguồn điện có điện 24V, 220V, 380V để vận hành và truyền động điều khiển đến thân van, khiến van đóng/mở.

Sản phẩm van bướm gang điều khiển điện  có một số để Khách Hàng lựa chọn:

Tùy chọn chức năng điều khiển van gồm: van bướm điều khiển điện ON/OFF(đóng mở hoàn toàn) ứng dụng ngắt/mở dòng lưu chất, và van bướm điện tuyến tính(đóng mở theo góc) ứng dụng điều tiết lưu lượng dòng lưu chất.
Tùy chọn điện áp van bướm điện từ sử dụng 220V, 24V hoặc 380V. Đây là các tùy chọn phổ biến của các dòng van điều khiển bằng điện nói chung.
Vật liệu chế tạo thân van đa dạng: inox, gang, nhựa…. có thể đáp ứng điều kiện làm việc khác nhau. Quý Khách Hàng nên lựa chọn chất liệu van phù hợp để đảm bảo hiệu quả vận hành hệ thống cũng như tối ưu chi phí đầu tư.
Kích cỡ van được sản xuất từ DN40 – DN1200. Trong đó, van bướm điện DN40 – DN400 là các kích cỡ phổ biến, được tìm mua nhiều nhất.

Một số tên gọi van bướm gang điều khiển điện khác:

Van bướm điều khiển bằng điện
Van bướm đóng mở bằng mô tơ điện
Van cánh bướm điều khiển điện
Van bướm điện từ
Van bướm mô tơ điện
Electric actuator butterfly valve
Chúng tôi độc quyền phân phối các loại van bướm điện điều khiển chính hãng Kosaplus, Haitima của Đài Loan, Hàn Quốc. Hàng có sẵn, cam kết về thời gian giao hàng, hỗ trợ Khách Hàng tham quan – xem hàng mẫu trực tiếp.

Thông số kỹ thuật van bướm gang điều khiển điện

Size: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800
Áp lực hoạt động của van: PN10, PN16 và PN25
Vật liệu chế tạo van : Gang, inox 304 – 316, nhựa
Gioăng làm kín: được chế tạo từ nhựa EPDM, NBR ( Cao su) hoặc nhựa Teflon
Nhiệt độ sử dụng: 0~100 độ C, 180 độ C, có trường hợp tới 400 độ C
Thiết kế kiểu kết nối: wafer và hai mặt bích
Tiêu chuẩn mặt bích: gồm có những tiêu chuẩn mặt bích: ANSI (Mỹ); DIN( Đức); BS ( Anh) và JIS (Nhật Bản)
Môi trường hoạt động van: nước sạch, nước thải, khí nén, thực phẩm, hóa chất…
Điện áp : 24V-220V-380V
Chức năng điều khiển: ON/OFF, tuyến tính
Nguồn gốc xuất xứ: Hàn Quốc, Đài Loan…
Hãng – Thương hiệu : Flowinn,  Haitima, Kosaplu

 Cấu tạo van bướm gang điều khiển điện

Van bướm điều khiển điện được cấu thành từ hai bộ phận chính, gồm: Thân van bướm và bộ điều khiển điện(thiết bị truyền động điện). Trong đó, chi tiết cấu tạo từng bộ phận của sản phẩm gồm:

Cấu tạo thân van bướm

Thân van(body): là bộ phận khung ngoài bảo vệ kết cấu truyền động của van. Thân van bướm được chế tạo chủ yếu từ các vật liệu như: gang, inox, nhựa, thép. Ngoài ra, bộ phận cố định khi lắp van lên đường ống cũng được thiết kế đúc liền trên thân van như: tai bích, mặt bích, lug.
Đĩa van: là bộ phận nằm trong hệ thống truyền động, có tác dụng trực tiếp trong việc đóng/mở dòng lưu chất. Đĩa van chủ yếu được chế tạo từ các vật liệu: gang, cao su, gang bọc cao su, inox, inox bọc teflon,…
Ty van: là bộ phận truyền động từ bộ điều khiển đến đĩa van, điều khiển đĩa van đóng/mở dòng lưu chất. Một đầu ty van cố định cùng đĩa van, đầu còn lại thiết kế đặc biệt ăn khớp với đầu kết nối bộ điều khiển. Ty van cần truyền tải lực tác động điều khiển nên cần có độ bền cao, chủ yếu chế tạo từ inox, hoặc thép.
Gioăng làm kín: là bộ phận đảm bảo độ kín khít cho các mối kết nối của các bộ phận trên van cũng như giữa van với đường ống. Vật liệu chế tạo gioăng chủ yếu bằng cao su, nhựa teflon, gioăng chì,…

Cấu tạo bộ điều khiển điện

Thân vỏ: là bộ phận bên ngoài bảo vệ linh kiện, bảng mạch bên trong của bộ điều khiển điện. Vật liệu chế tạo của vỏ bộ điện chủ yếu bằng các vật liệu cách điện có độ chắc chắn cao như hợp kim nhôm. Giữa các bộ phận kết nối của thân vỏ thiết kế rãnh và gioăng đảm bảo độ chịu nước tiêu chuẩn IP67.
Mô tơ điện: là bộ phận chuyển đổi điện năng thành động năng truyền động điều khiển. Mô tơ điện vận hành sử dụng nguồn điện có điện áp 220V, 24V, 380V, tùy theo nhu cầu và hạ tầng sử dụng.
Bánh răng truyền động: là bộ phận tiếp nhận động năng từ mô tơ điện, truyền động đến ty van bướm. Bánh răng chủ yếu được chế tạo từ vật liệu nhựa chịu lực, hoặc thép độ bền cao.
Công tắc hành trình: là bộ phận giám sát chu trình vận hành của van, và tự động ngắt điện cấp vào mô tơ khi van vận hành hết một chu trình.
Bảng mạch điện tử: là bộ phận tiếp nhận nguồn điện, tín hiệu điều khiển vào cung cấp cho mô tơ điện và truyền tải tín hiệu đầu ra đến các thiết bị giám sát, điều khiển vận hành.
Các bộ phận hỗ trợ khác: Bộ phận hiển thị trạng thái đóng mở bằng màu, tay quay phụ,…

Nguyên lý hoạt động của van bướm gang điều khiển điện

Nguyên lý hoạt động của van bướm gang điều khiển điện  phân rõ hai chu trình đóng – mở van. Cụ thể:

Chu trình mở van: Lúc này van đang trong trạng thái đóng. Cấp nguồn điện đến cổng cấp điện mở được quy định trên bảng mạch bộ điều khiển điện(Lưu ý, cần cấp nguồn điện có điện áp phù hợp). Khi đó, mô tơ điện vận hành, truyền động đến ty van – đĩa van bướm qua hệ thống bánh răng, khiến ty van – đĩa van xoay 90 độ, cho phép lưu chất đi qua. Bộ phận giám sát hành trình sẽ đo đủ hành trình để đĩa van xoay đủ 90 và ngắt điện khi van hoàn thành chu trình đó. Đĩa van được giữ ở vị trí mở van cho đến khi cấp điện thực hiện chu trình đóng van.
Chu trình đóng van: Lúc này van đang trong trạng thái mở. Cấp nguồn điện đến cổng cấp điện đóng được quy định trên bảng mạch. Khi đó đĩa van được điều khiển xoay 90 độ để ngăn dòng chảy lưu chất lại. Đồng thời, bộ giám sát hành trình sẽ vận hành, và ngắt điện cấp vào khi đĩa van xoay đủ 90 độ. Đĩa van được giữ ở vị trí đóng đến khi cấp điện thực hiện chu trình mở van.

Nhà cung cấp các loại van bướm điều khiển điện Flowinn

 a. Van bướm gang điều khiển điện Flowinn

Chất liệu thân van: Thân gang, cánh inox
Gioăng làm kín: cao su EPDM
Trục van bướm: inox 304
Kích thước tiêu chuẩn van: DN50 (2″) đến DN400 (16″)
Kiểu kết nối: Wafer – mặt bích JIS/BS/DIN/ANSI
Điện áp điều khiển: 24V, 220V, 380V
Kiểu hoạt động: ON.OFF hoặc tuyến tính 4 ~ 20mA
Áp suất làm việc Max: PN10/PN16 (tương đương 10 bar/16 bar)
Môi trường lưu chất: Nước, dầu, khí nén
Thương hiệu: Flowinn
Xuất xứ: Taiwan

b. Van bướm nhựa điều khiển điện Flowinn


Chất liệu thân van bướm điều khiển điện bằng vật liệu nhựa uPVC, CPVC, PPH, PPR… Chất liệu nhựa này là chất liệu ưu việt có thể sử dụng rộng rãi nhất trong môi trường hóa chất nồng độ tùy vào cụ thể là nhựa gì. Liên hệ để biết thêm chi tiết.

Ngoài các dòng Van bướm điện này, KIM PHÁT còn phân phối khá nhiều dòng van bướm khác của Hàn Quốc, Trung Quốc, Đài Loan… Điển hình trong đó phải kể đến van bướm điện FLOWINN , van bướm điện Đài Loan.


Chất liệu nhựa được chế tạo: CPVC, PVC hoặc PP, PVDF, PPGF
Chi tiết gioăng làm kín: thường được làm từ EPDM, FPM (Viton) có độ bền tốt
Sel làm kín: EPDM, FPM, NBR, HYPALON
Trục van bướm: inox 304
Kích thước tiêu chuẩn van: DN50 (2″) đến DN300 (12″)
Tiêu chuẩn: DIN, JIS, ANSI
Kiểu nối:Nối keo, bích
Điện áp điều khiển: 24V, 220V
Kiểu hoạt động: ON.OFF hoặc tuyến tính 4 ~ 20mA
Áp suất làm việc Max: PN10 Bar
Xuất xứ: Taiwan


c. Van bướm inox điều khiển điện Flowinn

Tùy chọn chất liệu thân van là bằng inox chuẩn 304 – 316. Nhờ đặc tính ưu việt của vật liệu, van bướm inox điều khiển điện có thể được sử dụng cho hệ thống nước thải, hóa chất, xi măng, bột đá… Đặc biệt giá thành của dòng van này khá mềm nên cũng được ứng dụng và lựa chọn nhiều trên thị trường hiện nay. Hơn thế các bộ phận gioăng làm kín bằng PTFE giúp van có khả năng chịu được nhiệt độ cao trên 180 độ C.


Kích thước: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300
Vật liệu chế tạo thân van: inox
Gioăng làm kín: Teflon.
Kiểu lắp: mặt bích
Tiêu chuẩn sản xuất mặt bích: JIS10K, ANSI và DIN – PN16
Kiểu lắp đặt van: hai mặt bích và kiểu wafer
Áp lực: PN10, PN16, PN25
Điện áp: 220v – 24V – 380V

d. Van bướm wafer điều khiển điện Flowinn

Dòng van bướm điện kết nối wafer – dạng kẹp là dòng van phổ biến và dễ dàng sử dụng nhất hiện nay nhờ sự tiện lợi trong quá trình lắp đặt. Van được lắp đặt, cố định trên đường ống bằng cách kẹp 2 mặt bích được hàn trên đường ống lại với nhau. Có một số dòng van bướm có 2 tai hoặc 4 tai để thực hiện kết nối trực tiếp với mặt bích trên đường ống.

Van bướm điện wafer sở hữu thiết kế đơn giản, dễ dàng lắp đặt, sử dụng, có thể thay thế, bảo dưỡng và sửa chữa các linh kiện dễ dàng nhất. Đặc biệt với thiết kế mỏng, nhỏ nên sản phẩm sẽ chiếm ít diện tích trong quá trình lắp đặt. Với van bướm đóng mở bằng motor điện kết nối dạng wafer có nhược điểm là khi tiến hành sửa chữa thì phải tắt toàn bộ hệ thống. Loại van này có đặc điểm là có kiểu thiết kế hai mặt bích bên cạnh với nhau. Nên van bướm có thiết kế kiểu này có thể hoạt động tốt trong những áp lực áp khác nhau.


Kích cỡ của van bướm: DN40 – DN400
Vật liệu được dùng chế tạo: inox. gang, thép… Thân van cũng được chế tạo từ chất liệu này
Gioăng làm kín: được chế tạo từ cao su EPDM, Teflon, Viton, NBR
Kiểu lắp: ren hoặc mặt bích
Tiêu chuẩn mặt bích: DIN – áp lực PN16, JIS10K, ANSI và BS
Kiểu dạng lắp van: wafer hoặc là lắp theo hai mặt bích
Áp lực: PN10, PN16, PN25
điện áp: 220v – 24V – 380V

e. Van bướm điều khiển điện mặt bích Flowinn

Bên cạnh kiểu kết nối wafer, van bướm điều khiển điện kết nối mặt bích cũng là tùy chọn rất phổ biến. Trên thân van có thiết kế hai mặt bích theo các tiêu chuẩn kết nối nhất định(JIS, DIN, BS, ANSI,…) tùy theo nhà sản xuất, xuất xứ.

Đơn vị chúng tôi hiện sẵn hàng van bướm mặt bích điều khiển điện DN50 – DN300 với đủ các tiêu chuẩn JIS, DIN, BS, ANSI. Mời Quý Vị tham khảo thêm chi tiết kỹ thuật sản phẩm dưới đây


Kích thước van bướm: DN50 – DN300
Thân van được làm từ inox. gang, thép
Gioăng làm kín được chế tạo từ Cao su EPDM, Teflon, Viton và NBR
Kiểu lắp: mặt bích
Các tiêu chuẩn sản xuất mặt bích: DIN – PN16, JIS10K, ANSI,
Dạng van bướm 2 mặt bích
Áp lực: PN10, PN16
Điện áp: 220v – 24V – 380V

Van bướm điều khiển bằng điện kiểu LUG – đặt hàng

Van bướm điều khiển bằng điện kết nối lug hay tai bích khá ít gặp tại thị trường Việt Nam. Với nhu cầu của thị trường không quá cao, hiện chưa xây dựng kế hoạch nhập khẩu lưu kho sẵn hàng. Nếu Quý Vị có nhu cầu với sản phẩm van bướm LUG điều khiển bằng điện thì vui lòng liên hệ để đặt hàng.

Các sản phẩm đặt hàng thường có thời gian giao hàng từ 40 – 45 ngày. Khi Quý Vị hoàn thành thủ tục đặt hàng, Đơn Vị sẽ cung cấp tiến trình, thời gian cụ thể.

Một số hình ảnh thực tế van bướm điều khiển điện Flowinn

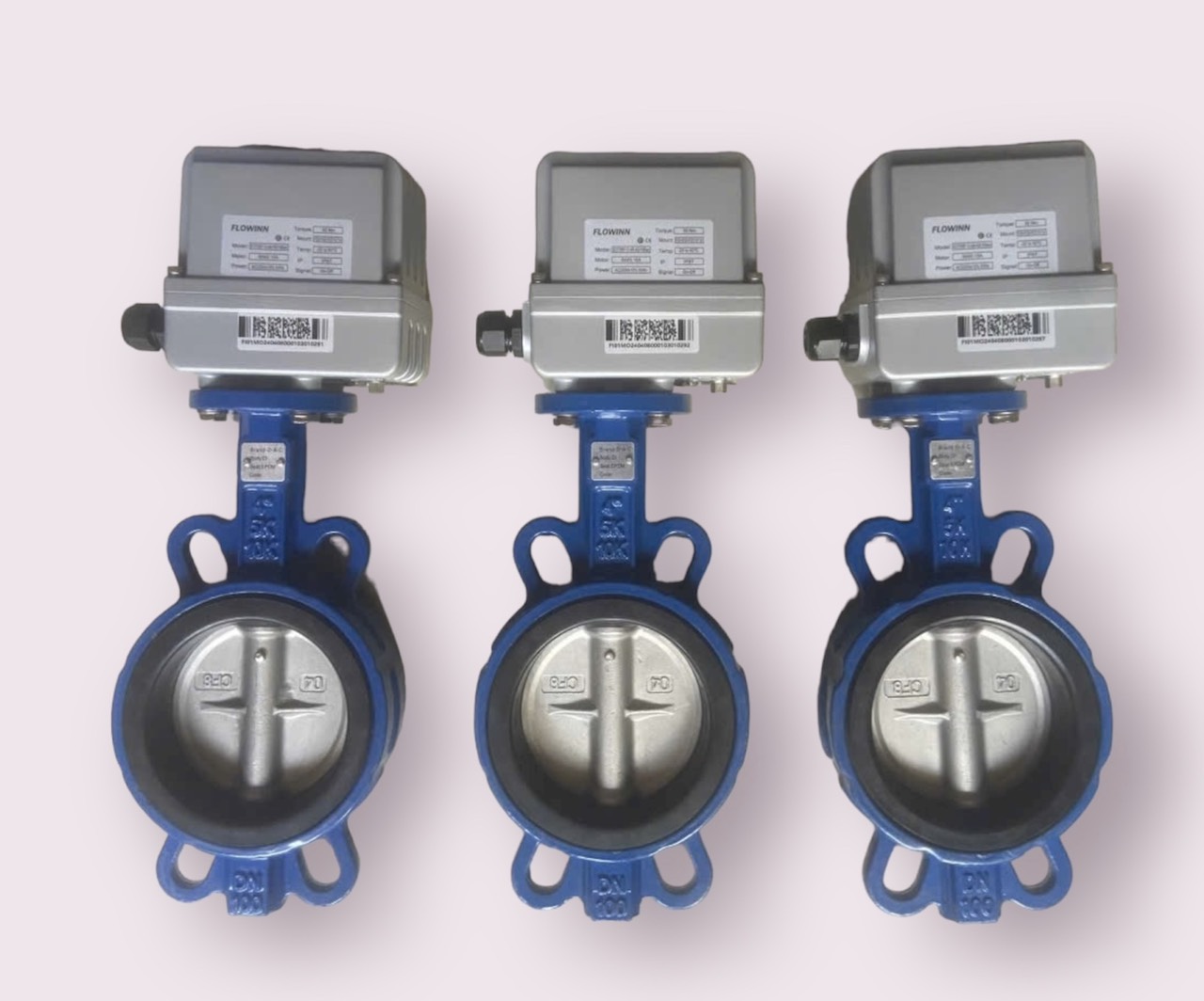

Ảnh thực tế van bướm điện FLOWINN - TAIWAN

Ảnh thực tế van bướm cánh inox 304 điều khiển điện UNI-D -TAIWAN

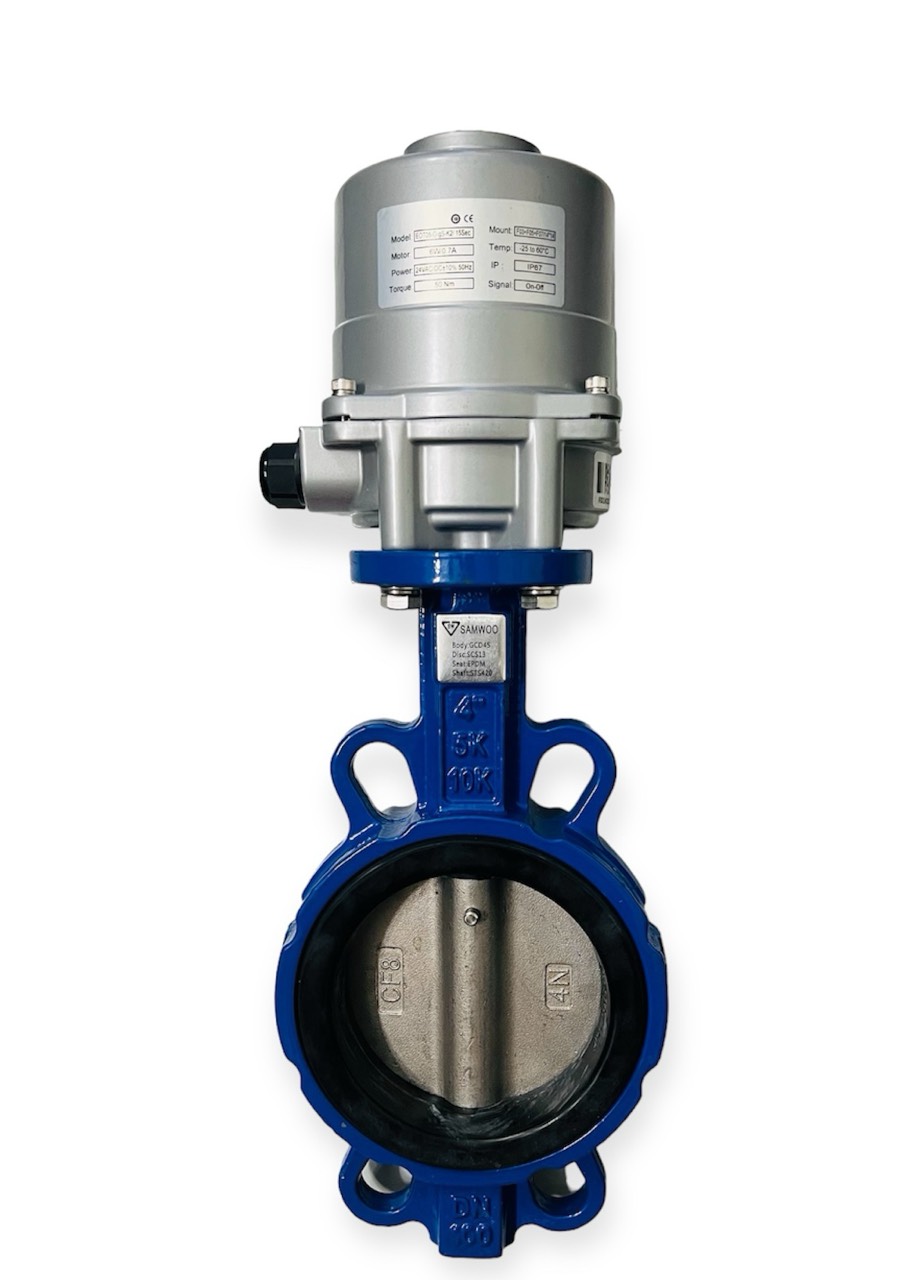

Ảnh thực tế van bướm thân gang cánh inox điều khiển điện tuyến tính chính hãng Flowinn - Đài Loan DN250

Van bướm vi sinh nối claim điều khiển điện Flowinn Đài Loan

Ảnh thực tế van bướm inox chịu nhiệt điều khiển điện tuyến tính Flowinn Đài Loan

Van bướm mặt bích JIS10K điều khiển điện Flowinn
Những ưu – nhược điểm của van bướm điều khiển bằng điện
Van bướm điều khiển điện là dòng van phổ biến, được ứng dụng nhiều trong các công trình, hệ thống khác nhau. Vậy thực tế sử dụng sản phẩm có những ưu nhược điểm gì?

Ưu điểm của van bướm gang điều khiển điện

Van bướm điều khiển bằng điện có thiết kế đơn giản, giá thành sản phẩm rẻ, tính ứng dụng thực tiễn cao.
Có thể sử dụng sản phẩm dễ dàng đóng mở được bùn, xi măng và các lưu chất dạng rắn, dạng hạt khác.
Trọng lượng van bướm khá nhẹ hơn các dòng van cổng, van bi, van cầu khác trên thị trường.
Sản phẩm dễ dàng thay thế, bảo dưỡng và sửa chữa khi có sự cố xuất hiện.
Bề ngang của van bướm khá ngắn nên cũng chiếm ít diện tích trong đường ống khi lắp đặt.
Van bướm điều khiển điện có nhiều dạng kích thước khác nhau nhằm mang đến đa dạng sự lựa chọn cho người sử dụng.
Tín hiệu đường truyền trong quá trình vận hành van đảm bảo nhanh, chính xác, hiệu quả.
Thiết kế van có bộ điều khiển điện chống sai lệch tối ưu nhất.
Momen xoắn và lực đẩy trong hệ thống gần như không đổi để có thể khắc phục được lực không cân bằng
Nhược điểm van bướm điện từ
Áp suất làm việc của van bướm khá nhỏ nên không chịu được tải trọng công việc lớn.
Nhiệt độ làm việc được của dòng van bướm này còn khá thấp so với các dòng van khác.
Thiết bị truyền động có độ an toàn thấp, hơn nữa tuổi thọ của thiết bị cũng không cao bằng thiết bị truyền động điện khí nén.

Ứng dụng van bướm gang điều khiển điện

Ứng dụng van bướm điều khiển điện trong thực tế đã rất phổ biến, đặc biệt trong các hệ thống có quy mô lớn, tính tự động hóa cao. Với đa dạng tùy chọn mẫu mã, chủng loại, sản phẩm có thể được ứng dụng ở rất nhiều lĩnh vực sản xuất khác nhau.

Ứng dụng van bướm điều khiển điện trong công nghiệp
Ứng dụng trong các hệ thống cấp, thoát nước nhà máy sản xuất: dệt may, sản xuất kim khí, sản xuất thực phẩm
Ứng dụng trong các hệ thống cấp nguyên – nhiên liệu: cấp khí nén, cấp xăng dầu, cấp nguyên liệu hóa chất,…
Ứng dụng trong các hệ thống dẫn truyền trong dây truyền sản xuất: Đồ uống đóng chai, hóa chất – dược phẩm, xi măng,…
Ứng dụng van bướm điện trong sản xuất nông nghiệp
Ứng dụng trong các hệ thống thủy lợi cấp nước cho cây trồng, ao cá, hồ tôm,…
Ứng dụng trong hệ thống lưu trữ, vận chuyển thức ăn chăn nuôi, phân bón
Ứng dụng trong hệ thống xử lý chất thải nông nghiệp
Ứng dụng trong phục vụ nhu cầu dân sinh
Ứng dụng trong các hệ thống cấp – thoát nước sinh hoạt khu vực dân sinh
Ứng dụng trong các hệ thống bể bơi, công viên nước,…
Ứng dụng trong hệ thống PCCC tòa nhà dân sinh
Quy trình lắp đặt van bướm điều khiển điện đơn giản – hiệu quả

Các loại van bướm inox điều khiển khí nén

Hiện nay, công ty chúng tôi đang phân phối các loại van bướm khí nén JOEUN sau đây:

Van bướm inox điều khiển khí nén tuyến tính AT40DB

Thân van: Thép không gỉ Inox 304
Trục, đĩa van: inox304 CF8
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 180độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF, TUYẾN TÍNH
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

Van bướm nhựa PVC điều khiển khí nén AT40DB on-off

Thân van: PVC
Trục, đĩa van: Nhựa PVC
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF,
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ
Van bướm nhựa PVC điều khiển khí nén tuyến tính 4-20mA

Thân van: PVC
Trục, đĩa van: Nhựa PVC
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : TUYẾN TÍNH 4-20mA
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

Van bướm mặt bích điều khiển khí nén

Kích cỡ: 125A - 500A
Thân: Gang, Thép, Inox
Đĩa trục: Inox, thép wcb
Lớp lót: EPDM, Viton, Teflon, Inox.
Áp lực: 16kg/cm2
Nhiệt độ: -20°C đến 400°C
Sử dụng: Hơi, Khí, Dầu, Nước, Gas…
Hàng có sẵn, bảo hành 12 tháng

Van bướm inox vi sinh điều khiển khí nén

Vật liệu chế tạo: inox 304, inox 316
Zoăng làm kín: teflon, vitton
Kiểu lắp: ren, hàn, clamp
Áp lực tối đa: PN16
Áp lực khí nén cấp vào: 0 ~ 8 bar
Tiêu chuẩn lắp: DIN, hoặc ANSI ( Theo tiêu chuẩn vi sinh)
Hàng có sẵn, bảo hành 12 tháng


Van bướm gang điều khiển khí nén


Thân van: Gang, gang dẻo
Trục, đĩa van: Inox 304
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : ON/ OFF, tác động đơn, tác động kép ( có lò xo)
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ

 Van bướm gang điều khiển khí nén tuyến tính

Thân van: Gang, gang dẻo
Trục, đĩa van: Inox 304
Kích cỡ van: DN 50A(2") - 500A(20")
Nhiệt độ làm việc: -20 độ C ~ 80độ C
Áp lực làm việc: 10bar ~ 16bar
Hoạt động : TUYẾN TÍNH 4-20mA
Kiểu kết nối trên đường ống: Dạng kẹp (Wafer), mặt bích
Vật liệu thân bộ chuyền động khí nén: hợp kim nhôm
Áp suất khí nén: 2 bar ~ 8 bar
Hàng có sẵn, bảo hành 12 tháng
Đủ CO, CQ
