Van Cầu 3 Ngã Điều Khiển Điện Tuyến Tính ZDLP-16: Giải Pháp Tự Động Hóa Hàng Đầu Cho Hệ Thống Công Nghiệp

Trong bối cảnh tự động hóa công nghiệp ngày càng phát triển, việc lựa chọn thiết bị điều khiển chính xác, hiệu quả và bền bỉ là yếu tố then chốt quyết định đến hiệu suất vận hành của toàn bộ hệ thống. Van cầu 3 ngã điều khiển điện tuyến tính ZDLP-16 là một trong những giải pháp tối ưu, được ứng dụng rộng rãi trong các nhà máy nhiệt điện, hóa chất, dầu khí, xử lý nước thải và nhiều lĩnh vực khác. Với khả năng điều chỉnh lưu lượng, áp suất và nhiệt độ một cách chính xác, sản phẩm này đã khẳng định vị thế của mình trên thị trường.

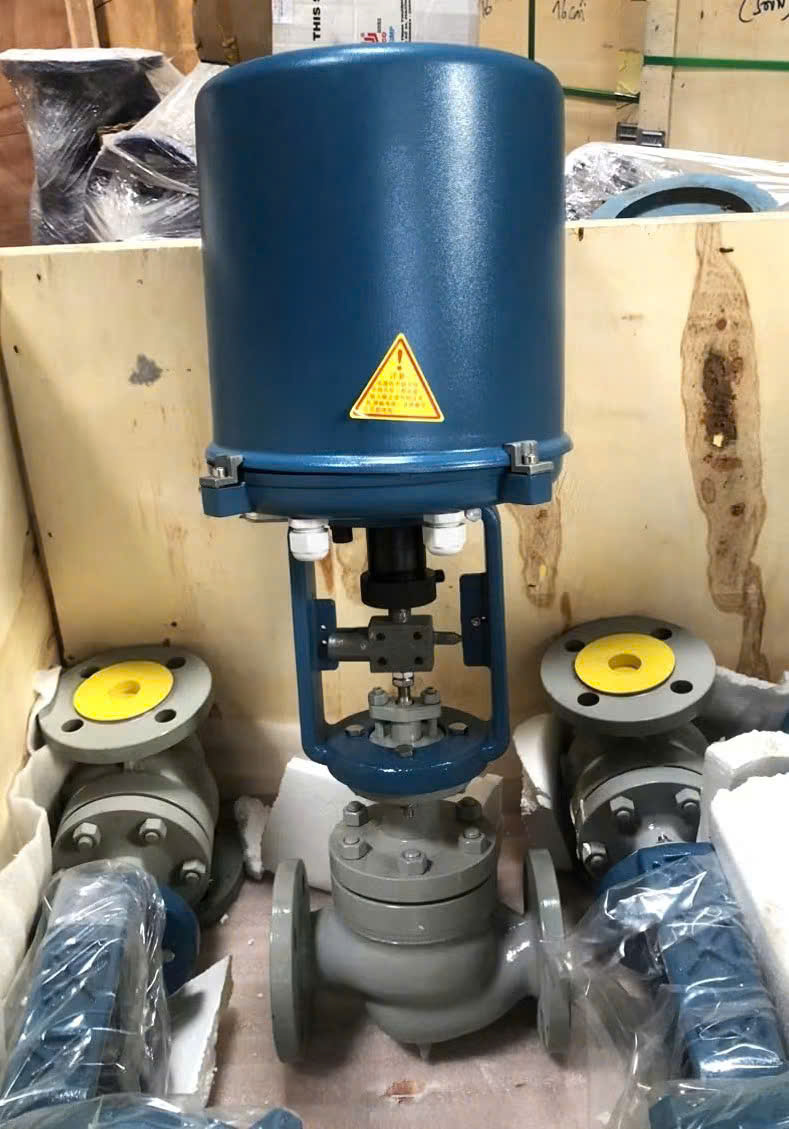

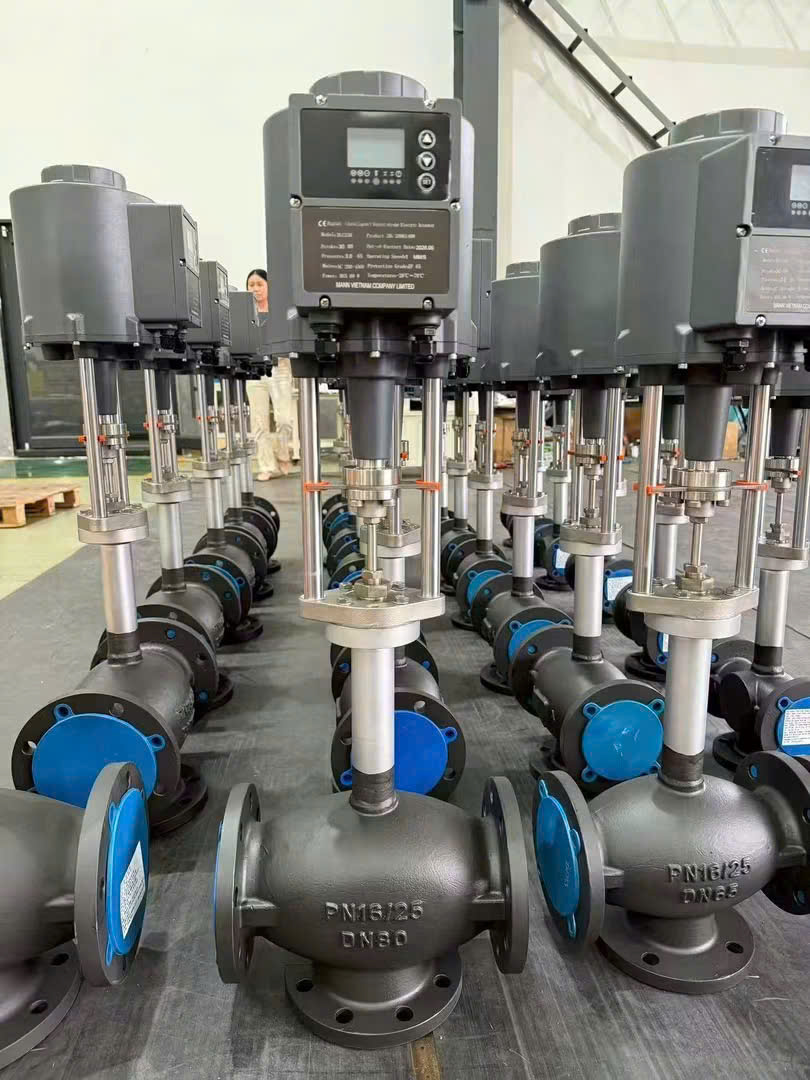

Van 3 ngã phối trộn điều khiển điện tuyến tính

Chi tiết và chuyên sâu về Van cầu 3 ngã điều khiển điện tuyến tính ZDLP-16, giúp bạn đọc - đặc biệt là các kỹ sư, nhà thầu, và người quản lý hệ thống - có cái nhìn tổng quan và chuyên môn về sản phẩm này. Đặc biệt, chúng tôi sẽ tập trung phân tích các tính năng kỹ thuật nổi bật, ứng dụng thực tế và hướng dẫn lựa chọn, bảo trì để tối ưu hóa hiệu quả sử dụng.

1. Giới Thiệu Tổng Quan Về Van Cầu 3 Ngã Điều Khiển Điện Tuyến Tính ZDLP-16

Van cầu 3 ngã điều khiển điện tuyến tính ZDLP-16 (hay còn gọi là van điều khiển điện ZDLP-16) là một thiết bị điều khiển công nghiệp thuộc dòng van cầu (globe valve) sử dụng động cơ điện tuyến tính để điều chỉnh dòng chảy của môi chất . Điểm đặc biệt của dòng van này là khả năng nhận tín hiệu điều khiển từ các hệ thống tự động hóa như DCS hoặc PLC, qua đó điều chỉnh độ mở của van một cách chính xác và liên tục .

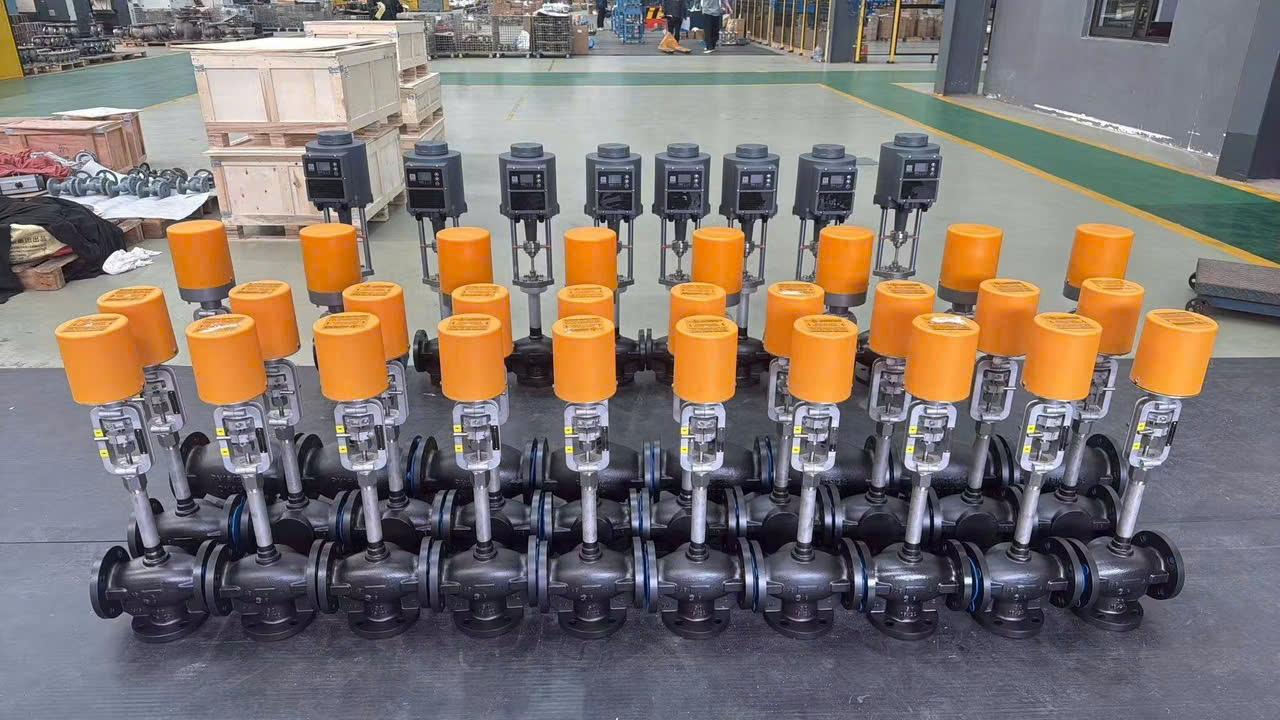

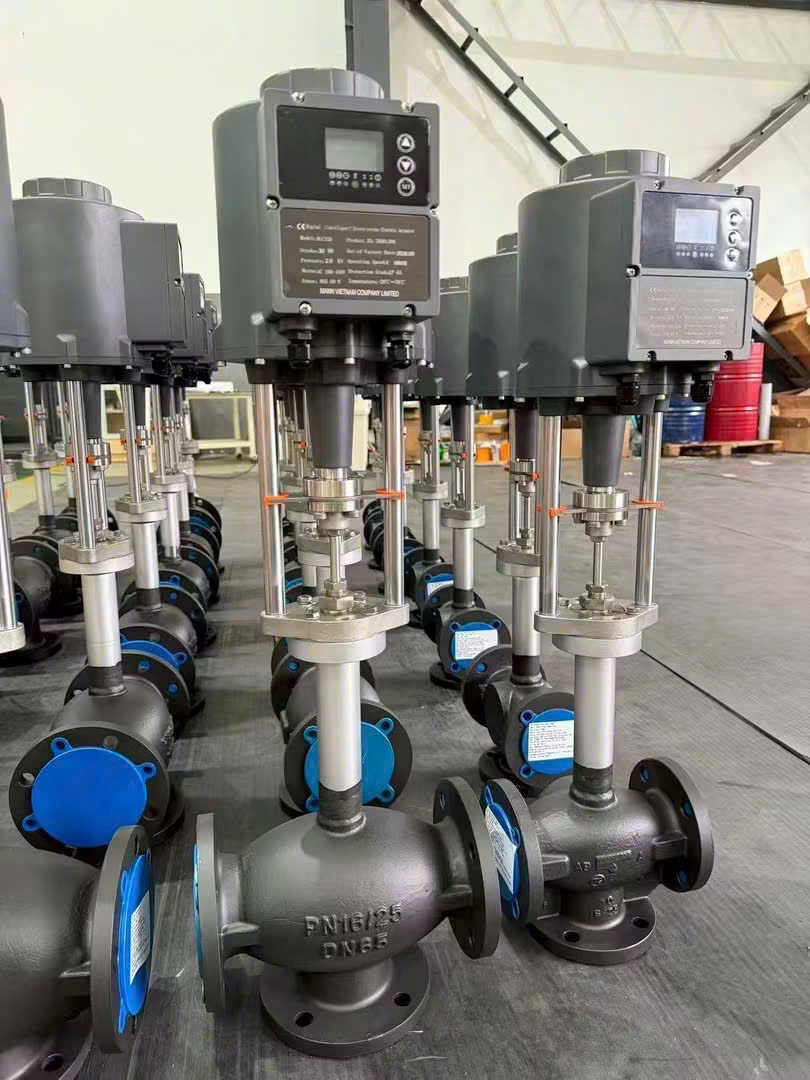

Van 3 ngã chia lưu chất điều khiển điện tuyến tính

1.1 Ý Nghĩa Mã Sản Phẩm ZDLP-16

Để hiểu rõ hơn về sản phẩm, chúng ta cần giải mã ký hiệu:

• Z: Thiết bị điều chỉnh (Regulator).

• D: Điều khiển điện (Electric Actuated).

• L: Chuyển động thẳng, tuyến tính (Linear Motion).

• P: Van cầu kiểu 1 chỗ ngồi (Single Seat Globe Valve). Mặc dù tiêu đề đề cập "van cầu 3 ngã" (3-way valve), nhưng các tài liệu kỹ thuật chính thống cho thấy ZDLP chủ yếu là van cầu 2 ngã (2-way) với thân van dạng chữ T hoặc góc. Trong một số trường hợp, nó có thể được tùy chỉnh để làm chức năng trộn hoặc chia dòng, tương tự van 3 ngã. Cần lưu ý xác nhận cấu trúc cụ thể với nhà sản xuất.

• 16: Áp suất danh nghĩa PN16 (tương đương 1.6 MPa hoặc 16 bar) .

1.2 Đặc Điểm Nổi Bật Của Van ZDLP-16

ZDLP-16 là sự kết hợp hoàn hảo giữa cơ cấu chấp hành điện tử hiện đại và thân van cầu chất lượng cao. Dưới đây là những điểm mạnh của sản phẩm:

• Điều khiển chính xác: Sử dụng tín hiệu điều khiển 4-20mA hoặc 0-10V DC, động cơ bước hoặc servo cho phép điều chỉnh vị trí van với độ chính xác cao .

• Tiết kiệm năng lượng: Không như van khí nén yêu cầu nguồn khí nén liên tục, van điện chỉ tiêu thụ điện năng khi thực hiện thao tác đóng/mở hoặc điều chỉnh .

• Tích hợp thông minh: Tích hợp bộ điều khiển servo bên trong (servo amplifier) và bộ phản hồi vị trí (position feedback), đơn giản hóa quá trình đấu nối và vận hành .

• Cấu trúc bền bỉ: Thân van đúc nguyên khối, kết hợp với các vật liệu chịu mài mòn như thép không gỉ, đảm bảo độ bền trong môi trường khắc nghiệt .

Van được thiết kế đặc biệt phù hợp với các ứng dụng đòi hỏi độ kín khít cao, độ chênh lệch áp suất thấp và môi chất có độ nhớt nhất định hoặc chứa một lượng nhỏ tạp chất dạng sợi . Điều này khiến nó trở nên lý tưởng cho việc kiểm soát chất lỏng trong các quy trình sản xuất hóa chất, nước giải nhiệt, và hơi nước ở áp suất trung bình.

2. Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Điện Tuyến Tính ZDLP-16

Để khai thác tối đa hiệu quả của van ZDLP-16, nhà vận hành cần hiểu rõ cấu tạo và nguyên lý hoạt động của nó. Van bao gồm hai phần chính: cơ cấu chấp hành (actuator) và thân van (valve body).

2.1 Cấu Tạo Chi Tiết

a. Cơ Cấu Chấp Hành Điện (Electric Actuator)
Cơ cấu chấp hành thường là dòng 3810L hoặc PSL, đây là loại chấp hành tuyến tính với khả năng tạo lực đẩy lớn .

• Động cơ: Sử dụng động cơ servo hoặc bước, nhận tín hiệu từ bộ điều khiển để quay.

• Cơ cấu truyền động: Chuyển đổi chuyển động quay thành chuyển động tịnh tiến (lên/xuống) của trục van.

• Bộ khuếch đại servo (Servo Amplifier): Tích hợp bên trong, có nhiệm vụ so sánh tín hiệu đặt (4-20mA) với tín hiệu phản hồi từ chiết áp để điều chỉnh vị trí .

• Bộ phản hồi (Feedback Unit): Cung cấp tín hiệu 4-20mA về vị trí thực tế của van cho hệ thống điều khiển trung tâm.

• Tay quay bằng tay (Handwheel): Cho phép vận hành bằng tay trong trường hợp khẩn cấp hoặc khi mất điện .

b. Thân Van (Valve Body)

• Thân van: Dạng cầu (globe) đúc bằng thép đúc (WCB) hoặc thép không gỉ (CF8, CF8M) .

• Nắp van: Có nhiều loại như tiêu chuẩn, tản nhiệt, hoặc hàn kín bằng ống sóng (bellows) tùy theo nhiệt độ làm việc .

• Ty van (Stem): Kết nối cơ cấu chấp hành với đĩa van, thường được làm từ thép không gỉ .

• Đĩa van (Plug): Phần tử điều chỉnh trung tâm, có dạng hình trụ hoặc hình nón, được gia công chính xác để phù hợp với ghế van. Đĩa van có thể được gia cường bằng hợp kim cứng Stellite để chống mài mòn .

• Ghế van (Seat): Được gia công để tạo độ kín khít với đĩa van. Chất liệu thường là thép không gỉ hoặc PTFE.

• Đệm kín (Packing): Vòng đệm PTFE hoặc Graphite quanh ty van để ngăn rò rỉ môi chất ra bên ngoài .

2.2 Nguyên Lý Hoạt Động

Hoạt động của van ZDLP-16 dựa trên một vòng lặp điều khiển khép kín (servo mechanism):

1. Nhận tín hiệu: Bộ khuếch đại servo nhận tín hiệu điều khiển từ bộ điều khiển trung tâm (ví dụ: 4-20mA). Tín hiệu này đại diện cho giá trị đặt (setpoint) mong muốn của lưu lượng hoặc áp suất.

2. So sánh và khuếch đại: Bộ khuếch đại so sánh tín hiệu đặt với tín hiệu phản hồi từ chiết áp bên trong động cơ, từ đó xác định sai số và khuếch đại tín hiệu này.

3. Truyền động: Động cơ điện quay theo chiều và số vòng tương ứng với sai số để di chuyển trục van lên hoặc xuống.

4. Điều chỉnh: Ty van di chuyển làm thay đổi khoảng cách giữa đĩa van và ghế van, làm thay đổi tiết diện dòng chảy . Khi tín hiệu tăng (ví dụ 4mA đến 20mA), van có thể đóng dần (phụ thuộc vào loại tác động - "reverse acting") hoặc mở dần ("direct acting") .

5. Phản hồi: Khi sai số giảm về 0 (vị trí van đạt đúng giá trị mong muốn), động cơ dừng lại. Bộ phản hồi đồng thời gửi tín hiệu 4-20mA về vị trí van để giám sát .

Nguyên lý này cho phép van điều chỉnh một cách liên tục, mượt mà và chính xác, khác biệt so với loại van đóng/mở đơn thuần.

3. Thông Số Kỹ Thuật Chi Tiết Van ZDLP-16

Để lựa chọn đúng sản phẩm, việc nắm vững các thông số kỹ thuật là vô cùng quan trọng. Dưới đây là bảng thông số kỹ thuật chi tiết của Van cầu ZDLP-16 từ các nguồn tài liệu kỹ thuật:

4. Phân Loại ZDLP-16: Các Dòng Sản Phẩm Phổ Biến

Trên thị trường, van ZDLP-16 được sản xuất với nhiều phiên bản khác nhau để phù hợp với từng điều kiện làm việc và ngành công nghiệp. Dưới đây là một số phân loại phổ biến bạn sẽ gặp:

1. Theo Tác Động (Acting Type):

   • Tác động thuận (K - Air to open): Van thường đóng. Khi tín hiệu điều khiển tăng, ty van đi lên, mở van. Loại này được sử dụng trong các ứng dụng yêu cầu an toàn khi mất tín hiệu (van đóng lại) .

   • Tác động nghịch (B - Air to close): Van thường mở. Khi tín hiệu điều khiển tăng, ty van đi xuống, đóng van. Loại này thường dùng để xả lưu lượng dư thừa .

2. Theo Cấu Trúc Đĩa Van (Plug Structure):

   • Van một chỗ ngồi (Single-seat): Độ kín khít tốt (cấp IV), phù hợp với điều kiện chênh áp thấp .

   • Van ống lồng (Sleeve/ Cage-guided): Có thể chịu được chênh áp lớn hơn do kết cấu cân bằng, giảm rung động .

3. Theo Chức Năng Và Vật Liệu:

   • Van cách ly màng (Bellows sealed): Dùng cho môi chất độc hại, ngăn rò rỉ ra bên ngoài qua ty van.

   • Van điều chỉnh cắt (Shut-off): Được thiết kế để đóng kín hoàn toàn.

   • Van bọc PTFE (Lined PTFE): Dùng cho môi chất ăn mòn mạnh, thay thế cho van inox đắt tiền.

5. Ứng Dụng Của Van ZDLP-16 Trong Thực Tế

Nhờ tính linh hoạt và khả năng điều khiển chính xác, van ZDLP-16 được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau :

• Công nghiệp Hóa chất và Dầu khí: Điều chỉnh dòng chảy của axit, kiềm, dung môi và các hóa chất khác trong quá trình sản xuất. Sử dụng van inox (CF8M) để chống ăn mòn.

• Nhà máy Nhiệt điện: Điều khiển lưu lượng nước cấp, hơi nước quá nhiệt (có nắp tản nhiệt) để duy trì nhiệt độ và áp suất lò hơi ổn định .

• Ngành Xử lý nước và Cấp thoát nước: Điều chỉnh lưu lượng nước thải, nước sinh hoạt trong các bể lọc, bể lắng.

• Hệ thống HVAC (Điều hòa không khí): Kiểm soát nhiệt độ nước làm lạnh hoặc nước nóng trong các tòa nhà cao tầng.

• Công nghiệp Dược phẩm và Thực phẩm: Kiểm soát chính xác dòng chảy của nguyên liệu lỏng trong quy trình sản xuất, đảm bảo vệ sinh và chất lượng.

• Công nghiệp Sản xuất Giấy và Bột giấy: Điều chỉnh bột giấy có độ nhớt cao hoặc chứa sợi. Đây là ứng dụng điển hình của van ZDLP .

6. Hướng Dẫn Lựa Chọn Van ZDLP-16

Việc lựa chọn đúng loại van không chỉ đảm bảo hiệu suất hệ thống mà còn kéo dài tuổi thọ thiết bị. Dưới đây là quy trình lựa chọn chi tiết:

1. Xác định chức năng: Cần điều khiển lưu lượng (flow control), áp suất (pressure control), hay nhiệt độ (temperature control)? Đặc tính dòng chảy Linear hay Equal Percentage sẽ phù hợp với yêu cầu này .

2. Xác định thông số quy trình:

   • Kích thước đường ống (DN): Tham khảo bảng thông số, đường kính danh nghĩa của van không nên nhỏ hơn hoặc lớn hơn đường ống quá nhiều để tránh tổn thất áp suất không cần thiết .

   • Áp suất làm việc (PN): Van phải chịu được áp suất tối đa của hệ thống. PN16 là tiêu chuẩn, nhưng có thể lên đến PN64 cho áp suất cao .

   • Nhiệt độ làm việc: Quyết định chọn nắp van tiêu chuẩn (dưới 230°C) hay nắp tản nhiệt (trên 230°C) .

3. Xác định đặc tính môi chất:

   • Tính ăn mòn: Chọn thân van bằng thép không gỉ (CF8, CF8M) thay vì thép đúc (WCB).

   • Tạp chất: Nếu môi chất có cặn hoặc sợi, nên chọn van một chỗ ngồi (thay vì van ống lồng) để tránh tắc nghẽn .

   • Độ kín: Yêu cầu độ rò rỉ thấp, chọn loại đệm ghế mềm (soft seal - PTFE) thay vì kim loại (metal seal) .

4. Xác định điều kiện môi trường: Môi trường dễ cháy nổ cần chọn van có chứng nhận chống nổ (Exd II BT4) . Ngoài trời cần cấp bảo vệ IP55 trở lên.

5. Tính hệ số lưu lượng Kv: Đây là bước kỹ thuật quan trọng, đảm bảo van có đủ khả năng dẫn lưu chất ở công suất yêu cầu. Thông thường, nhà sản xuất hoặc kỹ sư dự án sẽ tính toán dựa trên lưu lượng (m³/h) và tổn thất áp suất (ΔP) .

7. Lắp Đặt Và Vận Hành An Toàn

Để van ZDLP-16 hoạt động ổn định và an toàn, quy trình lắp đặt và vận hành cần được tuân thủ nghiêm ngặt:

• Vị trí lắp đặt: Nên lắp trên đường ống nằm ngang, với cơ cấu chấp hành hướng lên trên để tránh tích tụ nước hoặc bụi bẩn vào động cơ.

• Vệ sinh đường ống: Trước khi lắp van, phải xả sạch đường ống để loại bỏ các tạp chất, mạt hàn, cặn bã có thể làm hỏng ghế và đĩa van.

• Đấu nối điện: Đảm bảo nguồn điện 220V AC ổn định. Tín hiệu điều khiển (4-20mA) và tín hiệu phản hồi cần được đấu nối đúng sơ đồ (thường là 4 dây hoặc 2 dây) và sử dụng cáp bọc chắn để chống nhiễu .

• Vận hành lần đầu: Sau khi đấu nối, nên vận hành thử tín hiệu tăng/giảm để kiểm tra chiều tác động (thuận/nghịch) và giới hạn hành trình.

• Tay quay bằng tay: Khi sử dụng tay quay để điều chỉnh van, cần lưu ý không vặn quá giới hạn để tránh hỏng cơ cấu bên trong.

8. Bảo Dưỡng Và Sửa Chữa

Việc bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề và giảm chi phí sửa chữa lớn:

• Kiểm tra định kỳ: Thực hiện ít nhất 6 tháng/lần hoặc theo lịch bảo trì của nhà máy.

• Kiểm tra rò rỉ: Kiểm tra rò rỉ tại các mối nối, và đặc biệt là đệm kín quanh ty van (packing). Nếu rò rỉ, vặn nhẹ đai ốc nén packing.

• Vệ sinh động cơ: Đảm bảo động cơ không bị bám bụi hoặc ẩm ướt, ảnh hưởng đến tản nhiệt và cách điện.

• Bôi trơn: Bôi trơn ty van và các khớp nối cơ khí bằng mỡ chuyên dụng định kỳ.

• Xử lý sự cố thường gặp:

9. Tại Sao Nên Chọn Vankimphát.com?

Trên thị trường hiện nay có nhiều nhà cung cấp van công nghiệp, nhưng việc lựa chọn một địa chỉ uy tín, chất lượng là vô cùng quan trọng. Vankimphát.com tự hào là đơn vị hàng đầu cung cấp các giải pháp van công nghiệp, bao gồm dòng sản phẩm Van cầu 3 ngã điều khiển điện tuyến tính ZDLP-16.

• Cam kết chất lượng: Sản phẩm được sản xuất theo tiêu chuẩn quốc tế (IEC 60534, GB/T4213), đảm bảo độ bền và hiệu suất cao .

• Đa dạng sản phẩm: Cung cấp đầy đủ các loại van ZDLP-16 với mọi kích thước, vật liệu (WCB, SS304, SS316) và tùy chọn tác động, đáp ứng mọi nhu cầu khách hàng .

• Giá cả cạnh tranh: Nhập khẩu trực tiếp, không qua trung gian, mang đến mức giá tốt nhất cho khách hàng.

• Đội ngũ tư vấn chuyên nghiệp: Hỗ trợ lựa chọn sản phẩm, tư vấn kỹ thuật, tính toán hệ số Kv và giải đáp mọi thắc mắc trong suốt quá trình sử dụng.

• Giao hàng nhanh chóng: Kho hàng sẵn có, đáp ứng nhu cầu khẩn cấp của khách hàng trong nước và khu vực.

• Hậu mãi tốt: Chính sách bảo hành và bảo trì rõ ràng, luôn sẵn sàng hỗ trợ kỹ thuật cho khách hàng.

10. Kết Luận

Van cầu 3 ngã điều khiển điện tuyến tính ZDLP-16 là một thiết bị không thể thiếu trong các hệ thống tự động hóa công nghiệp hiện đại. Với khả năng điều khiển chính xác, tiết kiệm năng lượng, và ứng dụng đa dạng, đây là giải pháp tối ưu cho việc kiểm soát lưu lượng, áp suất và nhiệt độ trong các nhà máy.

Hy vọng bài viết này đã cung cấp cho bạn một cái nhìn toàn diện và chi tiết về sản phẩm. Nếu bạn đang có nhu cầu mua hoặc cần tư vấn thêm về Van ZDLP-16, đừng ngần ngại liên hệ ngay với Vankimphát.com để được hỗ trợ tốt nhất.
