Van cầu hơi thép điều khiển khí nén tuyến tính - Giải pháp điều khiển công nghiệp tối ưu từ VANKIMPHAT

1. Giới thiệu chung về dòng van cầu hơi thép

Van cầu hơi thép là thiết bị không thể thiếu trong các hệ thống đường ống công nghiệp hiện đại, từ nhà máy nhiệt điện, hóa dầu đến các hệ thống xử lý nước thải và chế biến thực phẩm. Trong bối cảnh công nghiệp ngày càng tự động hóa và yêu cầu độ an toàn cao, sự kết hợp giữa van cầu thép chắc chắn và bộ điều khiển khí nén tuyến tính trở thành giải pháp ưu việt cho các ứng dụng đóng ngắt và điều chỉnh lưu lượng.

Tại VANKIMPHAT.COM, chúng tôi tự hào cung cấp dòng Van cầu hơi thép điều khiển khí nén tuyến tính với chất lượng vượt trội, đáp ứng các tiêu chuẩn khắt khe nhất của thị trường trong nước và quốc tế. Bài viết 10.000 từ này sẽ cung cấp cho bạn cái nhìn toàn diện nhất về sản phẩm này – từ cấu tạo, nguyên lý hoạt động, ứng dụng thực tế, thông số kỹ thuật, đến các ưu điểm và báo giá chi tiết.

1.1. Van cầu (Globe Valve) là gì?

Van cầu (Globe valve) là loại van công nghiệp sử dụng thân van hình cầu, bên trong có đĩa van và đế van song song với dòng chảy. Khi tác động lực lên trục van, đĩa van sẽ di chuyển lên xuống để thay đổi lưu lượng dòng môi chất. Đặc điểm nổi bật của van cầu là khả năng điều chỉnh lưu lượng chính xác và khả năng đóng kín tuyệt đối.

Van cầu thép có các đặc điểm vượt trội hơn hẳn so với van gang hoặc van đồng:

• Chịu được áp suất và nhiệt độ cao: Thép mang lại độ bền cơ học lớn, chịu được môi trường khắc nghiệt.

• Độ bền cao và khả năng chống mài mòn: Bề mặt thép và lớp phủ hợp kim chịu được tác động của dòng chảy có cặn bẩn hoặc tốc độ cao.

• Tính ổn định hóa học: Phù hợp với nhiều loại môi chất, từ hơi nước, khí nén đến dầu khí và hóa chất ăn mòn nhẹ.

1.2. Bộ điều khiển khí nén tuyến tính (Linear Pneumatic Actuator) là gì?

Bộ điều khiển khí nén tuyến tính là thiết bị sử dụng năng lượng khí nén để tạo ra chuyển động tịnh tiến (lên – xuống). Chúng được kết nối trực tiếp với thân van để tự động hóa quá trình mở hoặc đóng van.
Khác với bộ điều khiển khí nén góc quay (cho van bướm, van bi), bộ điều khiển tuyến tính phù hợp với van cầu vì cả hai đều hoạt động dựa trên chuyển động tịnh tiến của trục.

Nguyên lý hoạt động cơ bản của bộ điều khiển tuyến tính:

1. Nguyên lý tác động đơn (Single Acting – Spring Return): Khí nén được đưa vào một phía của xi lanh, đẩy piston chống lại lực lò xo. Khi mất khí, lực lò xo đưa van về vị trí an toàn (mở hoặc đóng tùy thiết kế).

2. Nguyên lý tác động kép (Double Acting – Pneumatic Return): Khí nén được đưa luân phiên vào cả hai phía của piston để vừa mở vừa đóng van, không có lò xo hồi vị. Giải pháp này tạo ra lực đóng mở lớn hơn nhưng yêu cầu nguồn khí liên tục.

1.3. VANKIMPHAT.COM – Đơn vị cung cấp van công nghiệp hàng đầu

VANKIMPHAT.COM là thương hiệu uy tín trong lĩnh vực phân phối và sản xuất van công nghiệp tại Việt Nam. Với nhiều năm kinh nghiệm, chúng tôi cung cấp các giải pháp van tối ưu cho:

• Hệ thống đường ống hơi trong nhà máy nhiệt điện, dệt nhuộm, thực phẩm.

• Hệ thống dẫn dầu khí, xăng dầu, hóa chất.

• Hệ thống cấp thoát nước và xử lý nước thải.

• Hệ thống khí nén công nghiệp và tự động hóa.
  Sản phẩm van cầu thép khí nén của chúng tôi được nhập khẩu hoặc gia công theo tiêu chuẩn nghiêm ngặt, đi kèm chế độ bảo hành và hậu mãi tốt nhất.

2. Cấu tạo chi tiết của van cầu thép điều khiển khí nén tuyến tính

Hiểu rõ cấu tạo của van giúp việc lựa chọn, lắp đặt và bảo trì trở nên chính xác hơn. Dòng van cầu hơi thép tại VANKIMPHAT được thiết kế với các bộ phận chính như sau:

2.1. Thân van (Valve Body)

Thân van làm từ thép đúc (Carbon Steel) theo chuẩn ASTM A216 WCB, A105 hoặc thép không gỉ (Stainless Steel 304, 316) tùy ứng dụng.

• Dạng kết nối: Phổ biến nhất là kết nối mặt bích (Flange) theo tiêu chuẩn DIN (PN10, PN16, PN25, PN40) hoặc ANSI (150LB, 300LB).

• Kết cấu: Dạng T hoặc góc, với đường chảy zic zac giúp tăng khả năng đóng kín và điều chỉnh lưu lượng.

2.2. Bộ phận làm kín (Sealing Components)

• Đĩa van (Disc/Plug): Có thể dạng phẳng, dạng côn hoặc dạng cầu. Vật liệu thường là thép không gỉ, phủ Stellite hoặc hợp kim cứng để chống mài mòn .

• Đế van (Seat Ring): Gia công chính xác để tiếp xúc với đĩa van, tạo độ kín tuyệt đối khi đóng.

• Bộ phận làm kín theo trục (Stem Packing): Sử dụng vòng chữ V (PTFE, Graphite) hoặc bạc thau bện (Gland packing) để chống rò rỉ hơi và khí dọc theo trục van ra môi trường bên ngoài.

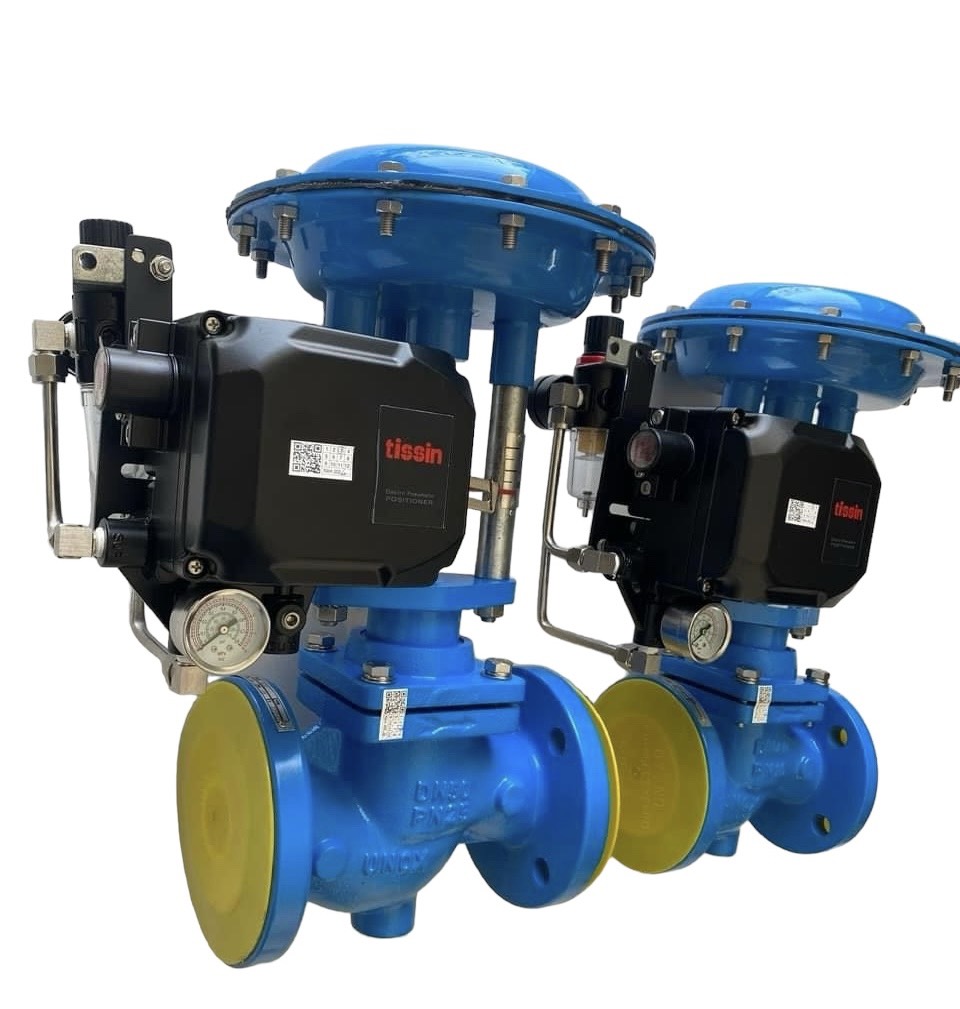

2.3. Bộ điều khiển khí nén tuyến tính (Pneumatic Linear Actuator)

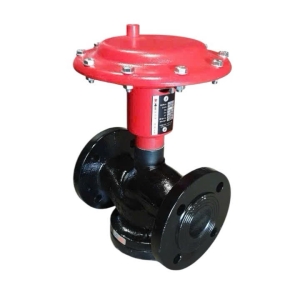

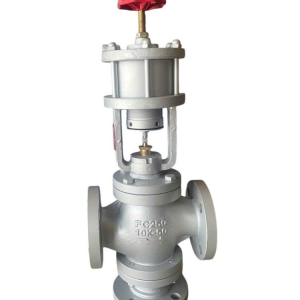

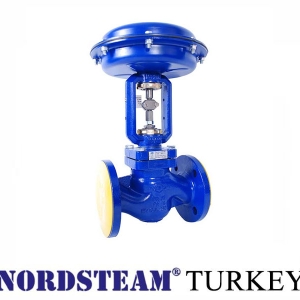

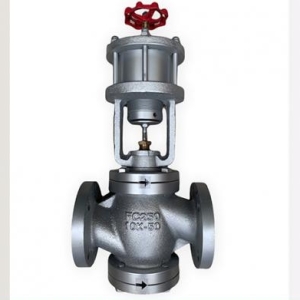

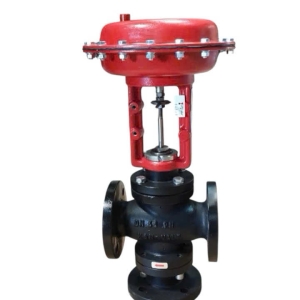

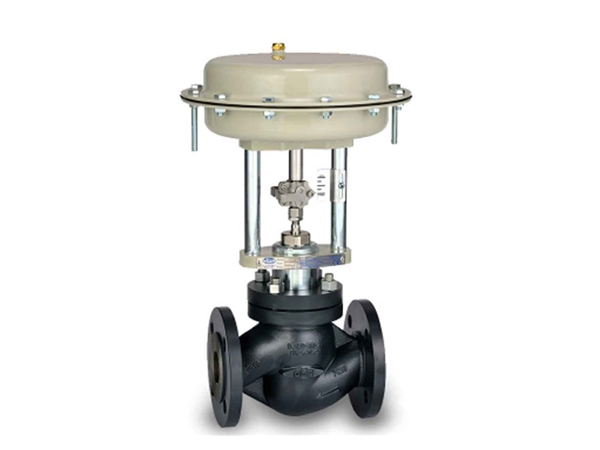

Bộ điều khiển của VANKIMPHAT được thiết kế dạng màng (Diaphragm type) hoặc dạng piston (Piston type).

• Ty van (Stem): Kết nối với trục van cầu.

• Xi lanh / Màng: Khoang chứa khí nén, tạo ra lực đẩy.

• Lò xo hồi vị: Có trong các bộ điều khiển tác động đơn (Fail-safe).

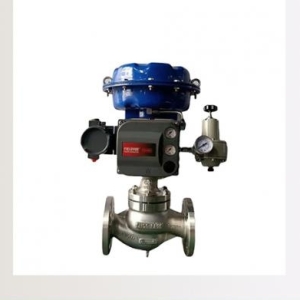

• Bộ định vị (Positioner) tùy chọn: Thiết bị thông minh giúp tăng độ chính xác điều khiển, cho phép nhận tín hiệu 4-20mA để điều chỉnh van ở bất kỳ vị trí trung gian nào (0% – 100%) .

2.4. Phụ kiện đi kèm (Accessories)

Tùy theo yêu cầu hệ thống, van có thể được trang bị:

• Bộ lọc – điều áp (Filter Regulator): Đảm bảo nguồn khí sạch, áp suất ổn định.

• Van điện từ (Solenoid Valve): Điều khiển đóng mở bằng tín hiệu điện (ON/OFF).

• Công tắc hành trình (Limit Switch Box): Báo hiệu vị trí mở hoặc đóng của van về trung tâm điều khiển.

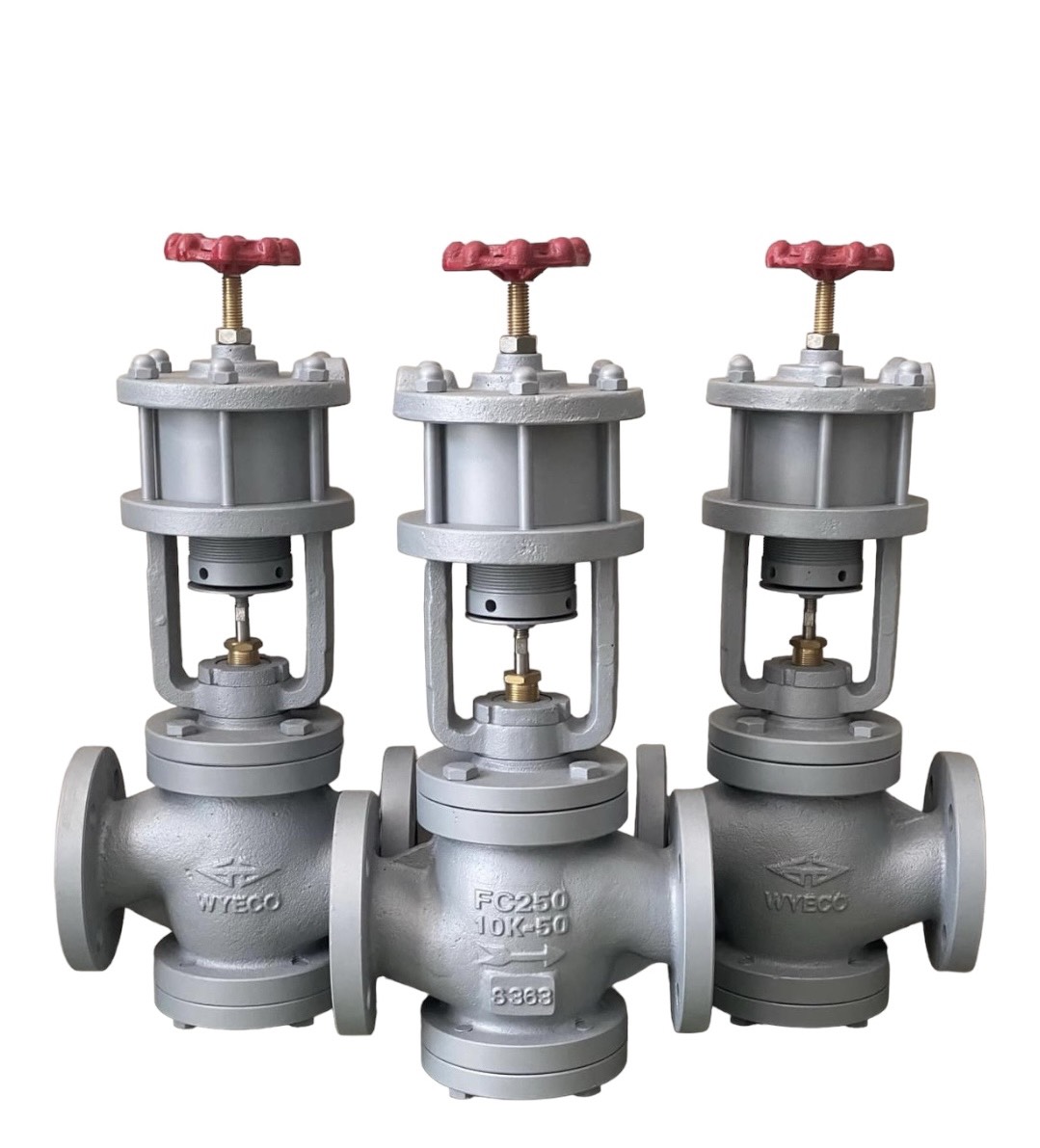

• Bộ tay quay tay (Manual Override – Handwheel): Cho phép vận hành bằng tay khi mất điện hoặc mất khí.

3. Nguyên lý hoạt động "Van cầu hơi thép điều khiển khí nén tuyến tính"

3.1. Chế độ điều khiển ON/OFF (Đóng mở hoàn toàn)

Trong ứng dụng cơ bản nhất, van hoạt động như một công tắc đóng mở hoàn toàn:

• Mở van: Khí nén được cấp vào buồng màng (đối với loại thường đóng NC – Normally Closed), piston hoặc màng bị đẩy xuống, kéo đĩa van rời khỏi đế van → Mở đường ống.

• Đóng van: Ngắt nguồn khí, lò xo hồi vị đẩy piston đi lên, kéo đĩa van ép chặt vào đế → Chặn dòng chảy hoàn toàn.

• Đảo chiều: Với van thường mở (NO – Normally Open), logic sẽ ngược lại .

3.2. Chế độ điều khiển tuyến tính (Điều chỉnh lưu lượng)

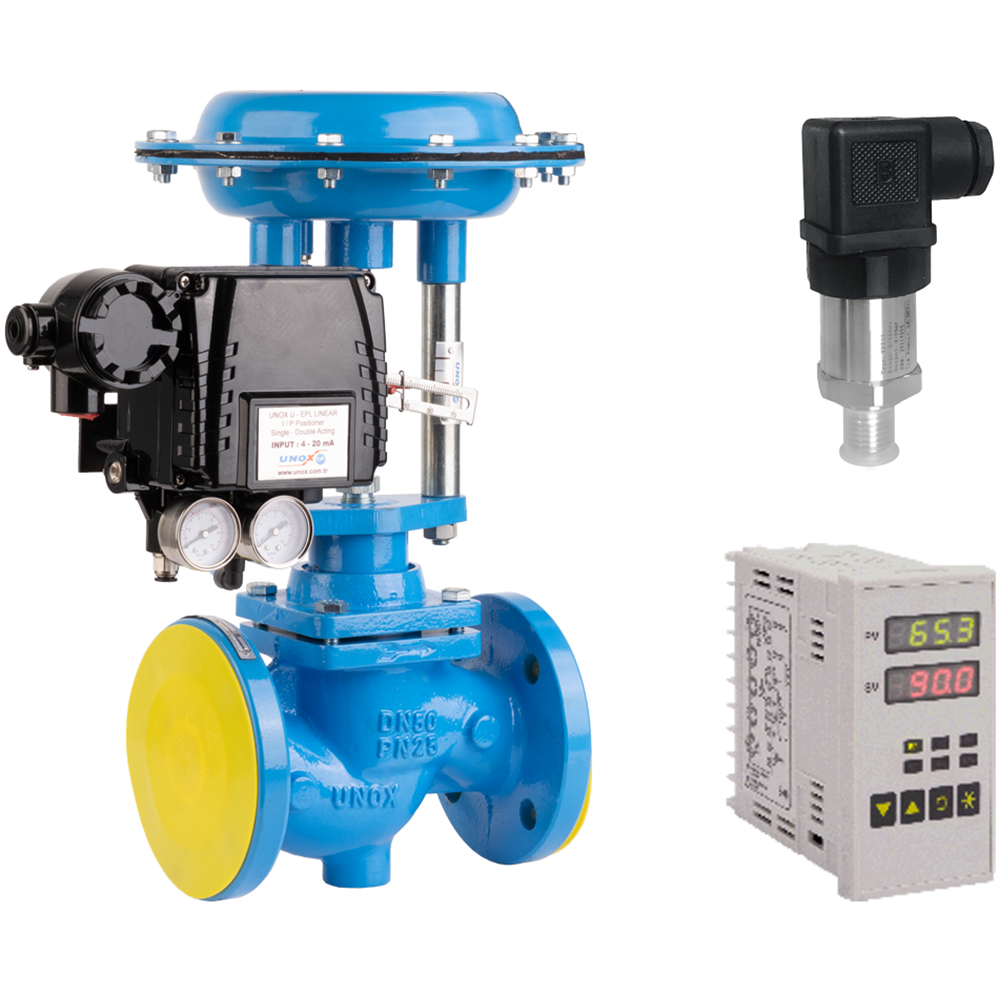

Nếu van được trang bị bộ định vị (Positioner) và tín hiệu 4-20mA:

• Bộ điều khiển trung tâm (DCS/PLC) gửi tín hiệu 12mA (trung gian).

• Bộ định vị nhận tín hiệu, tính toán và cấp một lượng khí nhất định vào xi lanh.

• Màng/xi lanh đẩy ty van xuống một hành trình tương ứng (ví dụ: 50%).

• Đĩa van dừng ở vị trí cách đế 50%, cho phép đúng 50% lưu lượng đi qua.

• Hệ thống phản hồi (feedback) đảm bảo vị trí của đĩa van luôn khớp với tín hiệu yêu cầu, ngay cả khi áp suất đầu vào thay đổi. Đây là ưu điểm của dòng van cầu điều khiển khí nén tuyến tính .

4. Bảng giá & thông số kỹ thuật van cầu thép điều khiển khí nén

Lưu ý: Giá có thể thay đổi tùy theo thời điểm và tỷ giá, vui lòng liên hệ hotline VANKIMPHAT để nhận báo giá cập nhật nhất.

4.1. Bảng thông số kỹ thuật chi tiết

4.2. Bảng giá tham khảo (Chưa bao gồm VAT & Phụ kiện)

5. Ứng dụng thực tế trong công nghiệp

Van cầu hơi thép điều khiển khí nén tuyến tính không chỉ được dùng để đóng mở đơn thuần mà còn là trái tim của các hệ thống điều chỉnh.

5.1. Hệ thống hơi nóng và nhiệt điện

Trong các nhà máy nhiệt điện, giấy, dệt nhuộm, van điều khiển khí nén được lắp trên đường ống hơi chính để:

• Ổn định áp suất hơi trước khi vào Turbine.

• Điều khiển nhiệt độ lò hơi thông qua van cấp hơi cho các quá trình gia nhiệt.
  Van cầu thép chịu được nhiệt độ hơi bão hòa và quá nhiệt lên đến 450°C là lựa chọn số một.

5.2. Công nghiệp hóa chất và dầu khí

Môi trường hóa chất đòi hỏi độ an toàn và chống ăn mòn cao.

• Dòng van thép không gỉ 316/316L đảm bảo không bị rỉ sét khi tiếp xúc với axit, kiềm.

• Lựa chọn bộ làm kín dạng Bellows Seal (hộp xếp) giúp không có hiện tượng rò rỉ môi chất độc hại ra môi trường, đảm bảo an toàn lao động .

• Ứng dụng trong trạm trộn hóa chất, đường ống bơm định lượng.

5.3. Xử lý nước và cấp thoát

Trong các bể lọc, hệ thống bể áp lực:

• Van cầu điều khiển khí nén điều chỉnh lưu lượng nước đầu ra, đảm bảo thời gian lưu và tiếp xúc phù hợp.

• Dùng trong hệ thống tái sinh lọc nhanh.

6. Vì sao nên chọn van cầu khí nén thép tuyến tính tại VANKIMPHAT.COM?

6.1. Chất lượng vượt trội

Chúng tôi chỉ cung cấp các sản phẩm đáp ứng tiêu chuẩn ISO 9001, CE, và các chứng chỉ về áp lực như DIN, ANSI. Van được thử nghiệm kỹ lưỡng trước khi xuất xưởng, không có hiện tượng rò rí thân van hay lọt khí qua đế van.

6.2. Giải pháp tùy chỉnh và bền vững

Không có một nhà máy nào giống nhà máy nào. Chúng tôi tư vấn bộ điều khiển với lực đẩy phù hợp nhất (tính toán dựa trên độ chênh áp của hệ thống), tránh tình trạng van quá khỏe gây lãng phí năng lượng khí nén hoặc van quá yếu không thể đóng mở được.

6.3. Kho hàng lớn và thời gian giao hàng nhanh

VANKIMPHAT duy trì kho hàng lớn tại TP.HCM và Hà Nội với các kích thước phổ biến DN25 đến DN150, sẵn sàng giao hàng trong ngày cho các đơn hàng cấp bách.

6.4. Dịch vụ bảo trì chuyên nghiệp

Đội ngũ kỹ sư giàu kinh nghiệm sẽ hỗ trợ quý khách từ khâu chọn van, lắp đặt, hiệu chỉnh bộ định vị (calibration positioner) đến bảo trì định kỳ, đảm bảo hệ thống vận hành ổn định.

7. Phân biệt van cầu thép với các dòng van khác

Nhiều khách hàng thắc mắc tại sao lại chọn van cầu hơi thép thay vì van cổng (gate valve) hoặc van bi (ball valve). Dưới đây là so sánh chi tiết:

8. Hướng dẫn lựa chọn và lắp đặt

8.1. Tiêu chí lựa chọn van cầu hơi thép

Để chọn được sản phẩm tại VANKIMPHAT phù hợp nhất, quý khách cần xác định:

1. Thông số môi chất: Hơi nước, khí nén, dầu, hóa chất… (Nhiệt độ, độ ăn mòn).

2. Lưu lượng & Áp suất: Cv/Kv cần thiết là bao nhiêu? Áp suất đầu vào và đầu ra (ΔP) là bao nhiêu?

3. Chế độ điều khiển: Cần ON/OFF đơn thuần hay điều chỉnh tín hiệu 4-20mA? Chế độ an toàn khi mất khí (NC/NO)?

4. Vật liệu: Thép thường (WCB) cho hơi nước, khí trơ; Thép không gỉ (304/316) cho thực phẩm, hóa chất .

5. Thương hiệu & Xuất xứ: VANKIMPHAT cung cấp sản phẩm chính hãng, có nguồn gốc rõ ràng (Việt Nam, Hàn Quốc, Đài Loan, Châu Âu).

8.2. Hướng dẫn lắp đặt

• Chiều lắp đặt: Thân van có ký hiệu mũi tên chỉ chiều dòng chảy. Luôn lắp đúng chiều (thường là dưới đế, lên trên đĩa).

• Yêu cầu đường ống: Vệ sinh sạch sẽ đường ống trước khi lắp van để tránh rác hàn làm hỏng bề mặt đĩa và đế.

• Kết nối khí nén: Sử dụng ống dẫn có đường kính đủ lớn, lắp bộ lọc khí nén sát van để tránh hơi ẩm và dầu bẩn vào bộ điều khiển, gây hỏng màng cao su.

• Cảnh báo khi hàn: Tuyệt đối không hàn đường ống khi đã gắn van và bộ điều khiển. Nhiệt độ hàn sẽ phá hủy bộ phận làm kín bên trong van và bộ điều khiển.

9. Bảo trì và sửa chữa

Van cầu hơi thép có tuổi thọ rất cao nếu được bảo trì đúng cách.

9.1. Các hư hỏng thường gặp

• Rò rỉ qua đế (van không đóng kín): Do đĩa van hoặc đế van bị mòn, có vật cản, hoặc lực lò xo yếu. Cần thay thế bộ lõi van (Trim).

• Rò rỉ ty (hở thân): Do vòng PTFE/Gland bị chai cứng sau thời gian dài hoạt động ở nhiệt độ cao. Cần xiết lại Gland hoặc thay mới vòng đệm.

• Bộ điều khiển không hoạt động: Kiểm tra nguồn khí, van điện từ, màng cao su bị rách.

9.2. Quy trình bảo dưỡng định kỳ

• Hàng tháng: Kiểm tra rò rỉ khí ở các đầu nối, vệ sinh bộ lọc khí.

• 6 tháng/lần: Kiểm tra độ chính xác của bộ định vị (positioner), hiệu chuẩn lại tín hiệu 4-20mA.

• 12 tháng/lần: Tháo van khỏi đường ống, kiểm tra mài mòn đĩa và đế, thay thế vòng làm kín nếu cần.

10. Kết luận và Lời kêu gọi hành động

Van cầu hơi thép điều khiển khí nén tuyến tính là giải pháp thông minh, an toàn và hiệu quả cho hầu hết các hệ thống tự động hóa công nghiệp hiện nay, đặc biệt là các hệ thống sử dụng hơi nước và hóa chất. Với khả năng đóng kín tuyệt đối, điều chỉnh lưu lượng chính xác và độ bền vượt trội của thép, đây là sự đầu tư chiến lược giúp doanh nghiệp tối ưu hóa vận hành.

Tại VANKIMPHAT.COM, chúng tôi không chỉ bán van. Chúng tôi cung cấp giải pháp. Hãy liên hệ ngay hôm nay để được tư vấn miễn phí và nhận báo giá van cầu hơi thép điều khiển khí nén tuyến tính với mức chi phí cạnh tranh nhất thị trường.

FAQ - Giải đáp thắc mắc về Van cầu hơi thép điều khiển khí nén

1. Van cầu hơi thép và van cầu gang khác nhau như thế nào?
Van cầu thép có khả năng chịu áp lực và nhiệt độ cao hơn rất nhiều so với gang. Thép có độ bền kéo cao, trong khi gang giòn và chỉ phù hợp với nước, nhiệt độ môi trường, áp suất thấp (PN10/16). Van cầu thép phù hợp với hơi nóng, dầu khí, áp suất lên đến 40 bar hoặc hơn.

2. Van cầu thép điều khiển khí nén có rò rỉ không?
Với tiêu chuẩn kiểm định nghiêm ngặt (API 598), dòng van cầu thép chất lượng cao đạt mức rò rỉ bằng 0 (Zero Leakage) khi đóng hoàn toàn. Rò rỉ chỉ xảy ra nếu có vật thể lạ kẹt giữa đĩa và đế, hoặc khi bề mặt niêm phong bị hỏng sau thời gian dài sử dụng.

3. Khi mất điện hoặc mất khí thì van có tự động đóng được không?
Có. Nếu quý khách lựa chọn bộ điều khiển tác động đơn (Spring Return). Khi nguồn khí bị cắt, lực nén của lò xo bên trong bộ điều khiển sẽ tự động đưa van về vị trí an toàn (Thường đóng NC hoặc Thường mở NO). VANKIMPHAT luôn tư vấn sản phẩm đảm bảo an toàn hệ thống khi có sự cố.

4. Tôi cần kiểm soát lưu lượng tự động, tôi nên chọn loại van nào?
Bạn cần Van cầu hơi thép tuyến tính + Bộ định vị (Positioner). Bộ định vị sẽ nhận tín hiệu 4-20mA từ cảm biến và liên tục điều chỉnh độ mở của đĩa van, qua đó duy trì lưu lượng, áp suất hoặc nhiệt độ ở mức cài đặt.

5. Kết nối mặt bích của van cầu thép có tương thích với mặt bích cũ không?
Van cầu thép của VANKIMPHAT được gia công theo các tiêu chuẩn phổ biến nhất là DIN (PN10, PN16, PN25) và ANSI (Class 150, 300). Mặt bích van sẽ tương thích với mặt bích động cơ, ống nếu cùng tiêu chuẩn (ví dụ mặt bích PN16 với PN16). Tuy nhiên, khi lắp hơi nóng (nhiệt độ cao) hoặc áp suất cao, quý khách nên nhờ kỹ thuật kiểm tra để chọn đệm làm kín (gasket) phù hợp.
