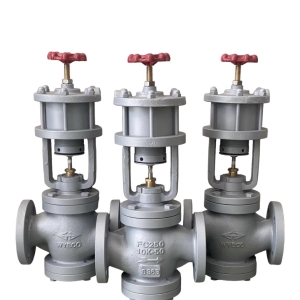

Van dù điều khiển khí nén WYECO là gì?
Van dù điều khiển khí nén WYECO – TAIWAN thường gọi là Cast Iron Cylinder- type control valve có cấu tạo gồm 2 thành phần chính sau đây: Phần điều khiển khí nén và phân thân van
Phần điều khiển khí nén được làm từ vật liệu hợp kim nhôm, bên trong gồm có Piston, lò xo, bánh răng, trục được liên kết với nhau năm bên trong hợp điều khiển, phía dưới thiết phần trục để kết vào thân van cầu.
Phân thân van được chế tạo từ nguyên liệu kim loại gang, thép hoặc là inox. Trục van được làm để nối gắn liên vào phần điều khiển giúp nâng lên hệ xuống. Bên trong gồm có đĩa van, gioăng làm kín. Phần kết nối với đường được làm dạng nối mặt bích cố đinh buloong đai ốc.
Nguyên lý hoạt động van dù điều khiển khí nén
Van dù điều khiển khí nén WYECO hoạt động nhờ vào lực khí nén 2kg - 8kg từ một máy nén khí tạo ra. Ngồn khí nén này sẽ đi trực tiếp vào buồng điều khiển dưới lực tác động này làm trục van piston di chuyển lên đồng thời van mở và người loại. Ngoài ra khi kết nối thếp bộ điều khiển khí nén dạng vô cấp tuyến tính có thể điều khiển van mở theo các góc phần trăm lớn nhỏ để điều tiết lưu lượng.
Thông số VAN ĐIỀU KHIỂN KHÍ NÉN NỐI BÍCH JIS10K
Model: TL - 51
Nhãn hiệu: TL / TungLung, WYECO, VT
Xuất xứ: Đài Loan
Trạng thái: Thường đóng
Kết nối: Mặt bích Jis 10k FF
Thân van: Gang đúc / FC250
Nắp van: Gang đúc / FC250
Xy Lanh: Thép SKTM 13C
Ty van: Thép không gỉ / Inox 304 / SUS304
Đĩa van: Thép không gỉ / Inox 304 / SUS304 +đệm kín Teflon
Áp lực: Maximum 10kgf/cm²
Lực nén: Điều khiển mở 3 → 5 kgf/cm²
Kích cỡ: 3/4'' inch đến 4'' inch ~ (DN20A đến DN100A)
Sử dụng: Nước, Hơi, Khí nén, Dầu..
Ứng dụng và ưu điểm của van dù khí nén
·Ứng dụng van dù khí nén cho các nhà máy sản xuất thực phẩm, đồ ăn nhanh, mỳ tồm
·Ứng dụng van dù đóng mở hơi cho nhà máy sấy, hấp công nghiệp
·Ứng dụng van dù điều khiển cho nhà máy dệt, máy công nghiệp
·Ứng dụng van dù hơi khí cho hệ thống dầu, khí nén, nồi hơi, lò hơi công nghiệp
·Ưu điểm van dù điều khiển tự động hoá thay con người đóng mở bằng tay
·Ưu điểm van hơi khí nén chịu được nhiệt độ cao, chịu được áp lực cao
·Ưu điểm van dù nén khí là điều tiết được lưu lượng chính xác cao
Các loại van điều khiển khí nén
a. Van cầu hơi điều khiển khí nén on-off
b. Van cầu hơi điều khiển khí nén tuyến tính 4-20mA
