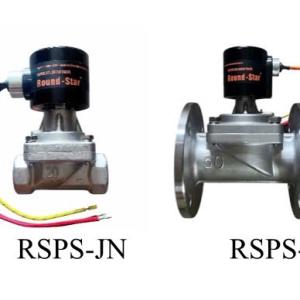

VAN ĐIỆN TỪ HƠI RSPS-25JF
Model: RSPS-15JF, 20JF, 25JF, 32JF, 40JF, 50JF.
Chất liệu: Thân đồng, inox 304
Điện áp hoạt động: 24VDC, 110VAC, 220VAC (tùy chọn)
Áp suất làm việc: 0 - 10 bar
Nhiệt độ làm việc: -10°C đến 180°C
Kiểu kết nối: Mặt bích PN16
Môi chất: Khí nén, hơi nước, nước, dầu, hơi nóng
Xuất xứ: Hàn Quốc/Taiwan/China
Van điện từ hơi RSPS-25JF là một thiết bị điều khiển tự động quan trọng trong hệ thống khí nén công nghiệp. Với thiết kế chuyên dụng cho môi trường hơi nóng và khí nén, van này đóng vai trò then chốt trong việc kiểm soát dòng chảy của chất khí trong nhiều ứng dụng công nghiệp khác nhau. Sản phẩm thuộc dòng van điện từ khí nén chất lượng cao, được sản xuất với công nghệ tiên tiến đáp ứng các tiêu chuẩn khắt khe về an toàn và hiệu suất.
Van RSPS-25JF được thiết kế với vật liệu bền bỉ, khả năng chịu nhiệt độ cao và áp suất lớn, phù hợp với môi trường làm việc khắc nghiệt. Sản phẩm này thường được ứng dụng trong các hệ thống sản xuất tự động hóa, nhà máy chế biến, hệ thống sưởi, thiết bị y tế và nhiều ngành công nghiệp khác.
Kiểu kết nối: Ren trong hoặc ren ngoài tùy phiên bản
Kích thước đường ống: 1/4", 3/8", 1/2", 3/4", 1" (tùy model)
Vật liệu thân van: Đồng thau, inox 304 hoặc 316
Vật liệu seal: PTFE, EPDM, NBR tùy nhiệt độ làm việc
Điện áp hoạt động: 24VDC, 110VAC, 220VAC
Nhiệt độ làm việc: -10°C đến 180°C (tối đa 200°C cho phiên bản đặc biệt)
Áp suất làm việc: 0-16 bar (tối đa 25 bar)
Độ ẩm môi trường: ≤85% RH
Tiêu chuẩn bảo vệ: IP65, IP67 chống bụi và nước
Thời gian đáp ứng: ≤0.05 giây
Van điện từ hơi RSPS-25JF có cấu tạo gồm các bộ phận chính:
Thân van: Thường làm từ đồng thau hoặc inox, chịu được nhiệt độ và áp suất cao
Cuộn coil điện từ: Tạo lực từ trường khi có điện, điều khiển trục van
Trục van (piston): Bộ phận trực tiếp đóng/mở dòng chảy
Lò xo: Giúp van trở về trạng thái ban đầu khi ngừng cấp điện
Seal, gioăng làm kín: Đảm bảo độ kín khít, chống rò rỉ
Vỏ bảo vệ coil: Chống ẩm, chống bụi và tác động cơ học
Nguyên lý hoạt động:
Khi cấp điện vào cuộn coil, từ trường được tạo ra hút piston di chuyển, mở đường cho hơi/khi lưu thông. Khi ngừng cấp điện, lò xo đẩy piston về vị trí ban đầu, đóng van. Quá trình này xảy ra trong thời gian cực ngắn (dưới 0.05 giây), cho phép điều khiển chính xác dòng hơi trong hệ thống.
Van RSPS-25JF thực hiện chức năng đóng/mở tự động dòng hơi trong hệ thống dựa trên tín hiệu điện từ bộ điều khiển trung tâm (PLC, vi xử lý). Điều này cho phép tự động hóa hoàn toàn quy trình sản xuất, giảm thiểu sự can thiệp thủ công và nâng cao độ chính xác.
Trong các hệ thống phức tạp, van đóng vai trò phân phối hơi đến các khu vực khác nhau theo yêu cầu công nghệ. Nó có thể cách ly từng phần của hệ thống để bảo trì, sửa chữa mà không cần dừng toàn bộ hệ thống.
Một số phiên bản nâng cao của RSPS-25JF có khả năng điều tiết áp suất hơi đầu ra, duy trì áp suất ổn định cho các thiết bị phía sau.
Van hoạt động như một thiết bị an toàn, ngăn chặn dòng hơi khi phát hiện sự cố (quá áp, quá nhiệt, rò rỉ) thông qua tín hiệu từ các cảm biến trong hệ thống.
Bằng cách kiểm soát chính xác thời gian và lưu lượng hơi cung cấp, van giúp giảm thiểu lãng phí năng lượng, tối ưu hóa hiệu suất hệ thống.
Giai đoạn 1: Trạng thái ban đầu (không có điện)
Van ở trạng thái đóng (hoặc mở tùy thiết kế thường đóng/thường mở)
Piston được giữ ở vị trí đóng bởi lực lò xo
Không có dòng hơi lưu thông qua van
Giai đoạn 2: Kích hoạt điện
Điện áp được cấp vào cuộn coil theo thông số kỹ thuật
Cuộn coil tạo ra từ trường mạnh
Từ trường hút piston di chuyển ngược lại lực lò xo
Đường dẫn hơi được mở hoàn toàn
Giai đoạn 3: Duy trì hoạt động
Van giữ trạng thái mở khi duy trì điện áp
Hơi lưu thông tự do qua van với lưu lượng tối đa
Nhiệt độ và áp suất hoạt động ổn định trong phạm vi cho phép
Giai đoạn 4: Ngừng kích hoạt
Ngắt điện khỏi cuộn coil
Từ trường biến mất
Lò xo đẩy piston trở về vị trí ban đầu
Van đóng lại, ngăn dòng hơi
Giai đoạn 5: Chu kỳ tiếp theo
Van sẵn sàng cho lần kích hoạt tiếp theo
Toàn bộ quá trình có thể lặp lại hàng nghìn lần mà không suy giảm hiệu suất
Khả năng đáp ứng nhanh: Với thời gian đáp ứng dưới 0.05 giây, van có thể thực hiện hàng trăm chu kỳ đóng/mở mỗi phút, phù hợp với các hệ thống điều khiển tốc độ cao.
Hoạt động ở nhiệt độ cao: Nhờ vật liệu chịu nhiệt và thiết kế tản nhiệt, van có thể làm việc ổn định ở nhiệt độ lên đến 180-200°C mà không bị kẹt hay hư hỏng seal.
Khả năng chống rung động: Thiết kế đặc biệt giúp van hoạt động ổn định trong môi trường nhiều rung động, thường gặp trong các nhà máy công nghiệp.
Tiêu thụ điện năng thấp: Cuộn coil được tối ưu hóa để đạt lực từ mạnh với công suất tiêu thụ thấp, thường từ 8-20W tùy kích cỡ.
Hệ thống máy ép nhựa: Điều khiển hơi làm nóng khuôn
Dây chuyền đóng gói: Kiểm soát hơi cho máy đóng gói nhiệt
Nhà máy thực phẩm: Tiệt trùng, thanh trùng bằng hơi nóng
Sản xuất dệt may: Cung cấp hơi cho máy là, máy in
Hệ thống sưởi trung tâm: Phân phối hơi nóng đến các khu vực
Nhà máy nhiệt điện: Điều khiển hơi trong các tuabin
Hệ thống trao đổi nhiệt: Kiểm soát dòng hơi qua bộ trao đổi nhiệt
Máy tiệt trùng: Kiểm soát hơi cho nồi hấp tiệt trùng
Hệ thống cấp hơi y tế: Điều khiển hơi trong bệnh viện
Xử lý nước thải: Điều khiển hơi trong hệ thống xử lý nhiệt
Sản xuất giấy: Cung cấp hơi cho máy sấy giấy
Công nghiệp hóa chất: Kiểm soát hơi trong các phản ứng nhiệt
Thông số môi trường làm việc:
Nhiệt độ hơi tối đa và tối thiểu
Áp suất làm việc và áp suất tối đa cho phép
Loại hơi (hơi bão hòa, hơi quá nhiệt)
Thông số điện:
Điện áp nguồn có sẵn (DC hay AC)
Tần số hoạt động (50Hz hay 60Hz)
Môi trường điện (có yêu cầu chống cháy nổ không)
Kích thước và kiểu kết nối:
Đường kính ống hiện tại
Kiểu ren (ren trong, ren ngoài, tiêu chuẩn nào)
Không gian lắp đặt có hạn chế không
Vật liệu phù hợp:
Thân van: Đồng, inox 304, inox 316
Seal: PTFE cho nhiệt cao, EPDM cho nhiệt trung bình
Coil: Class F, Class H tùy nhiệt độ môi trường
Chức năng đặc biệt:
Van thường đóng (NC) hay thường mở (NO)
Có cần manual override không
Yêu cầu về tốc độ đóng/mở
Khả năng làm việc với tần suất cao
| Thông số | RSPS-25JF-Cu | RSPS-25JF-SS | RSPS-25JF-HT |
|---|---|---|---|
| Vật liệu thân | Đồng thau | Inox 304 | Inox 316 |
| Nhiệt độ tối đa | 150°C | 180°C | 200°C |
| Áp suất tối đa | 16 bar | 25 bar | 25 bar |
| Seal tiêu chuẩn | NBR | EPDM | PTFE |
| Giá thành | Trung bình | Cao | Rất cao |
| Ứng dụng | Hơi bão hòa | Hơi quá nhiệt | Môi trường ăn mòn |
Bước 1: Chuẩn bị trước lắp đặt
Kiểm tra thông số kỹ thuật van phù hợp với hệ thống
Làm sạch đường ống, loại bỏ cặn bẩn, vật lạ
Chuẩn bị dụng cụ: cờ lê, băng tan, máy đo điện
Bước 2: Lắp đặt cơ khí
Quấn băng tan đúng chiều vào ren
Siết van vào vị trí, tránh siết quá chặt gây hỏng ren
Đảm bảo van ở vị trí dễ tiếp cận để bảo trì
Lắp đúng chiều dòng chảy (mũi tên trên thân van)
Bước 3: Kết nối điện
Ngắt nguồn điện trước khi đấu nối
Đấu dây đúng cực theo sơ đồ hướng dẫn
Sử dụng ống luồn dây bảo vệ nếu cần
Kiểm tra cách điện, chống ẩm cho mối nối
Bước 4: Kiểm tra vận hành
Mở từ từ van cấp hơi phía trước
Kiểm tra rò rỉ tại các điểm kết nối
Cấp điện và kiểm tra hoạt động đóng/mở
Điều chỉnh nếu cần thiết
Hàng ngày:
Kiểm tra rò rỉ hơi bằng mắt thường
Quan sát hoạt động đóng/mở có bình thường không
Kiểm tra nhiệt độ bề mặt van không quá nóng
Hàng tuần:
Vệ sinh bề ngoài van
Kiểm tra độ rung, ồn bất thường
Kiểm tra kết nối điện có chặt không
Hàng tháng:
Kiểm tra coil điện, đo điện trở cách điện
Kiểm tra seal, gioăng làm kín
Vệ sinh bộ lọc phía trước van (nếu có)
Hàng năm:
Tháo van kiểm tra toàn diện
Thay thế seal, gioăng phòng ngừa
Kiểm tra, thay thế coil nếu cần
Hiệu chuẩn lại van nếu cần thiết
Sự cố 1: Van không đóng/mở
Nguyên nhân: Hỏng coil, mất nguồn, kẹt cơ khí
Xử lý: Kiểm tra điện áp coil, tháo kiểm tra piston
Sự cố 2: Rò rỉ hơi
Nguyên nhân: Hỏng seal, lắp đặt không đúng
Xử lý: Thay seal mới, siết lại các kết nối
Sự cố 3: Van hoạt động chậm
Nguyên nhân: Tắc nghẽn, áp suất không đủ
Xử lý: Vệ sinh đường ống, kiểm tra áp suất nguồn
Sự cố 4: Nhiệt độ coil quá cao
Nguyên nhân: Điện áp không đúng, môi trường quá nóng
Xử lý: Kiểm tra điện áp, lắp thêm tản nhiệt
Độ bền cao: Vật liệu chất lượng, thiết kế chịu nhiệt và áp tốt
Hoạt động ổn định: Ít hỏng hóc, tuổi thọ lên đến 10+ năm
Đáp ứng nhanh: Thời gian đóng/mở dưới 0.05 giây
Tiết kiệm năng lượng: Tiêu thụ điện thấp, giảm thất thoát hơi
An toàn: Đạt tiêu chuẩn IP65/IP67, chống cháy nổ
Đa dạng ứng dụng: Phù hợp nhiều ngành công nghiệp
Dễ bảo trì: Thiết kế module, dễ tháo lắp, thay thế
Giá thành: Cao hơn một số loại van thông thường
Yêu cầu lắp đặt: Cần kỹ thuật viên có chuyên môn
Nhạy cảm với chất lượng hơi: Cần hơi sạch, không lẫn nước
Tiếng ồn: Một số ứng dụng tạo ra tiếng ồn khi đóng/mở nhanh
Phụ thuộc nguồn điện: Ngừng hoạt động khi mất điện
Van thông minh IoT: Tích hợp cảm biến và khả năng kết nối mạng
Tiết kiệm năng lượng nâng cao: Coil siêu tiết kiệm điện
Vật liệu mới: Composite chịu nhiệt, chống ăn mòn
Thiết kế modular: Dễ dàng nâng cấp, thay thế từng phần
Tích hợp bộ điều khiển: PID control tích hợp trong van
Hệ thống điều khiển phân tán: Van trở thành một node trong hệ thống Industry 4.0
Predictive maintenance: Van tự chẩn đoán và báo trước hỏng hóc
Tích hợp AI: Tối ưu hóa chu kỳ đóng/mở dựa trên học máy
Van sinh thái: Thiết kế thân thiện môi trường, vật liệu tái chế
Ưu điểm: Chịu nhiệt tốt hơn, tuổi thọ cao hơn, phù hợp với hơi
Nhược điểm: Giá cao hơn, kích thước lớn hơn
Ưu điểm: Đáp ứng nhanh hơn, không cần hệ thống khí nén phụ
Nhược điểm: Phụ thuộc điện, không hoạt động được ở môi trường cháy nổ
Ưu điểm: Giá rẻ hơn, kích thước nhỏ hơn, đáp ứng nhanh
Nhược điểm: Không điều chỉnh lưu lượng liên tục được
Van điện từ hơi RSPS-25JF là giải pháp tối ưu cho việc điều khiển tự động dòng hơi trong công nghiệp. Với thiết kế chuyên dụng, vật liệu bền bỉ và hiệu suất cao, van đáp ứng được yêu cầu khắt khe của các ứng dụng công nghiệp hiện đại. Việc lựa chọn đúng thông số kỹ thuật, lắp đặt chính xác và bảo trì định kỳ sẽ đảm bảo van hoạt động ổn định, kéo dài tuổi thọ và mang lại hiệu quả kinh tế cao cho hệ thống.
Với sự phát triển của công nghệ, các thế hệ van điện từ hơi mới sẽ ngày càng thông minh, tiết kiệm năng lượng và tích hợp nhiều tính năng hiện đại, đóng góp quan trọng vào quá trình tự động hóa và cách mạng công nghiệp 4.0.
