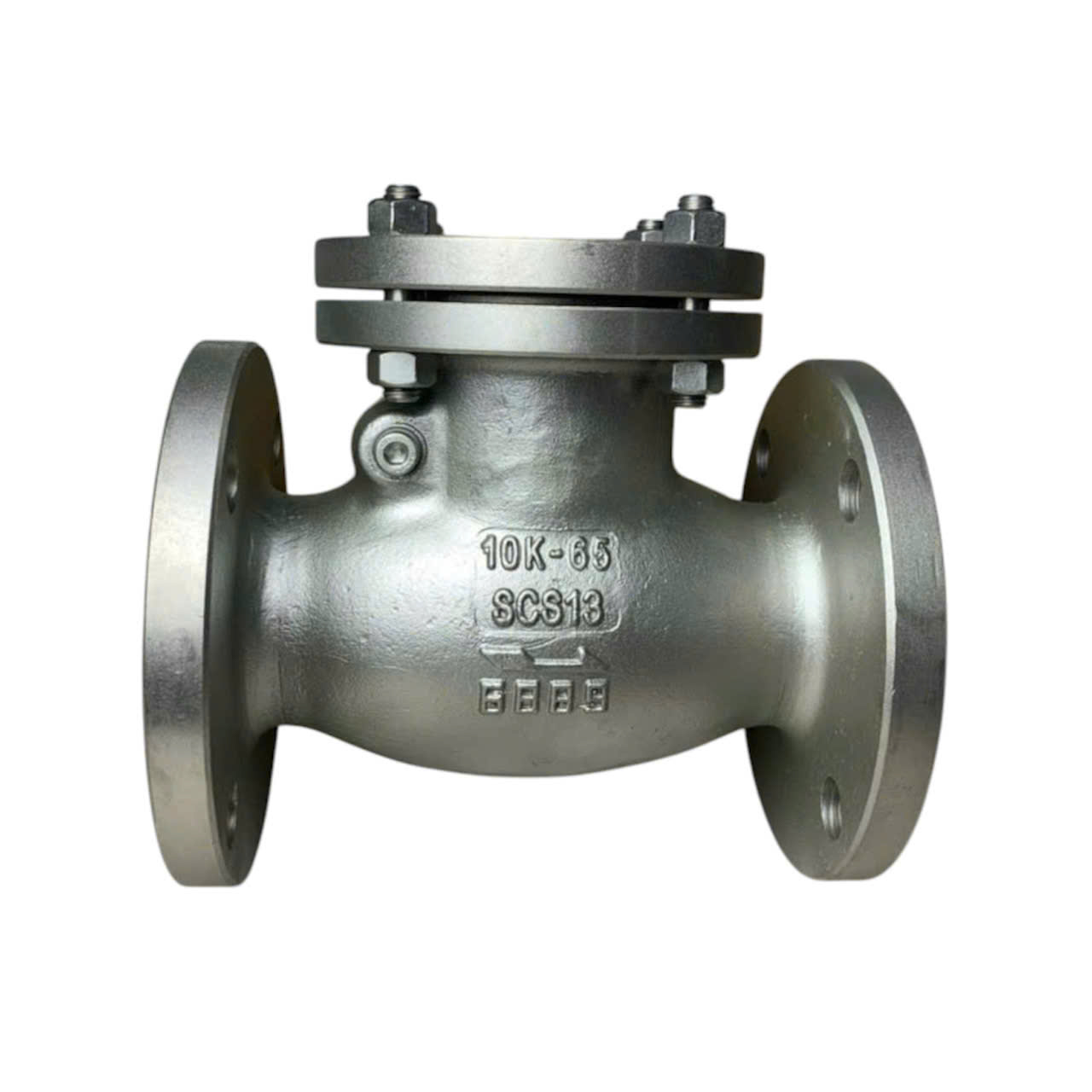

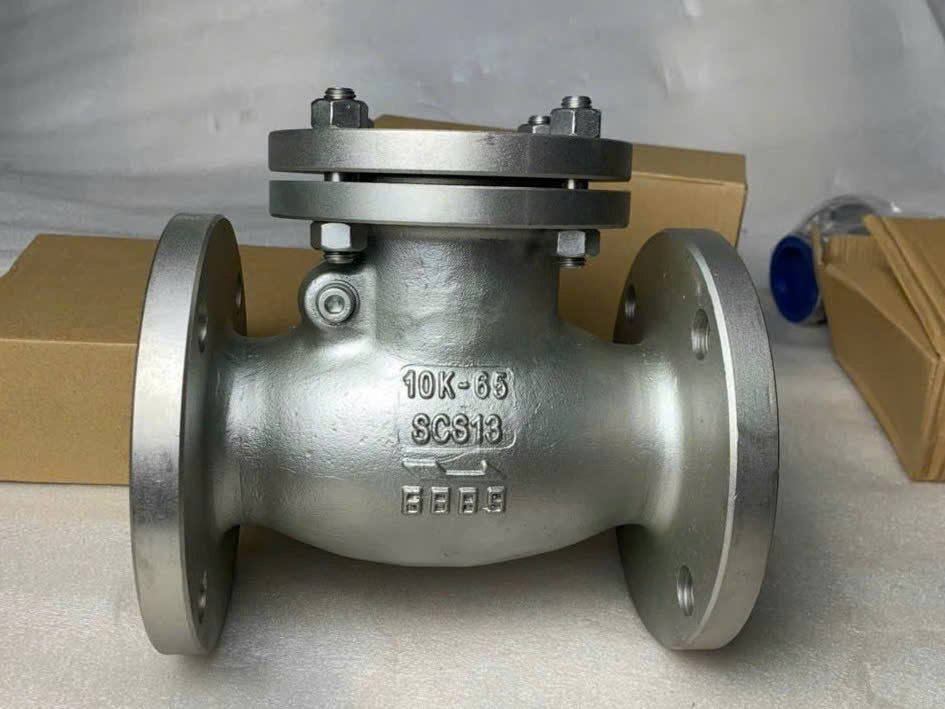

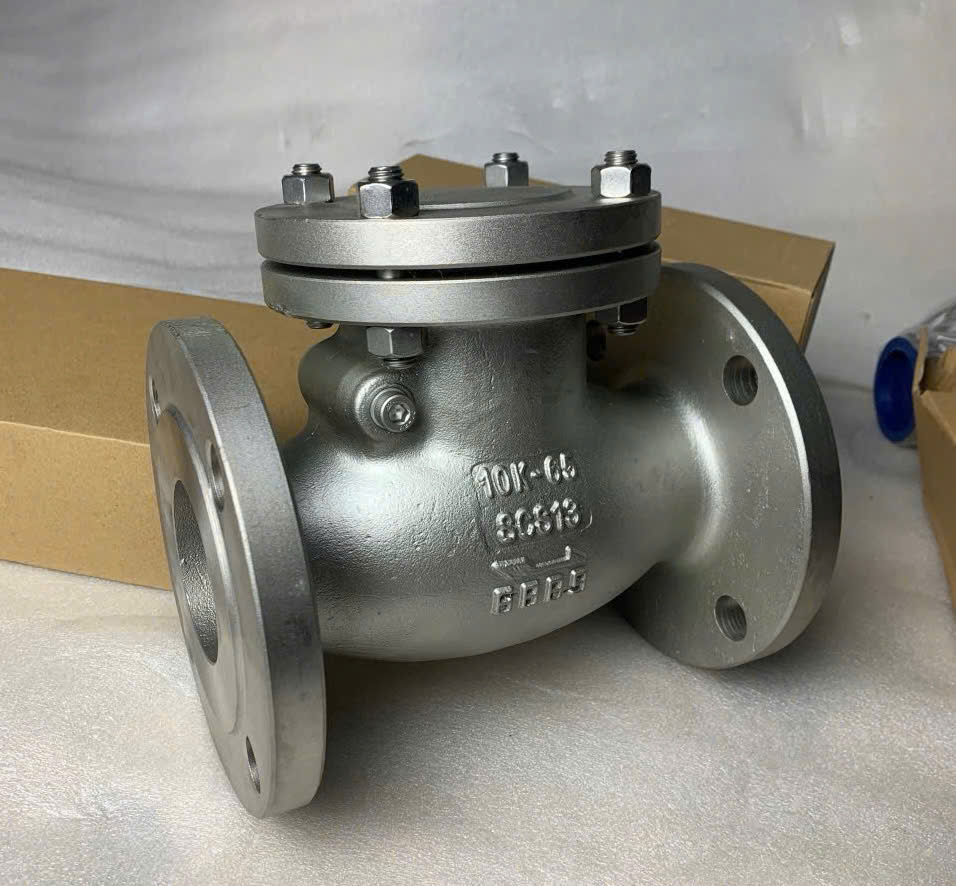

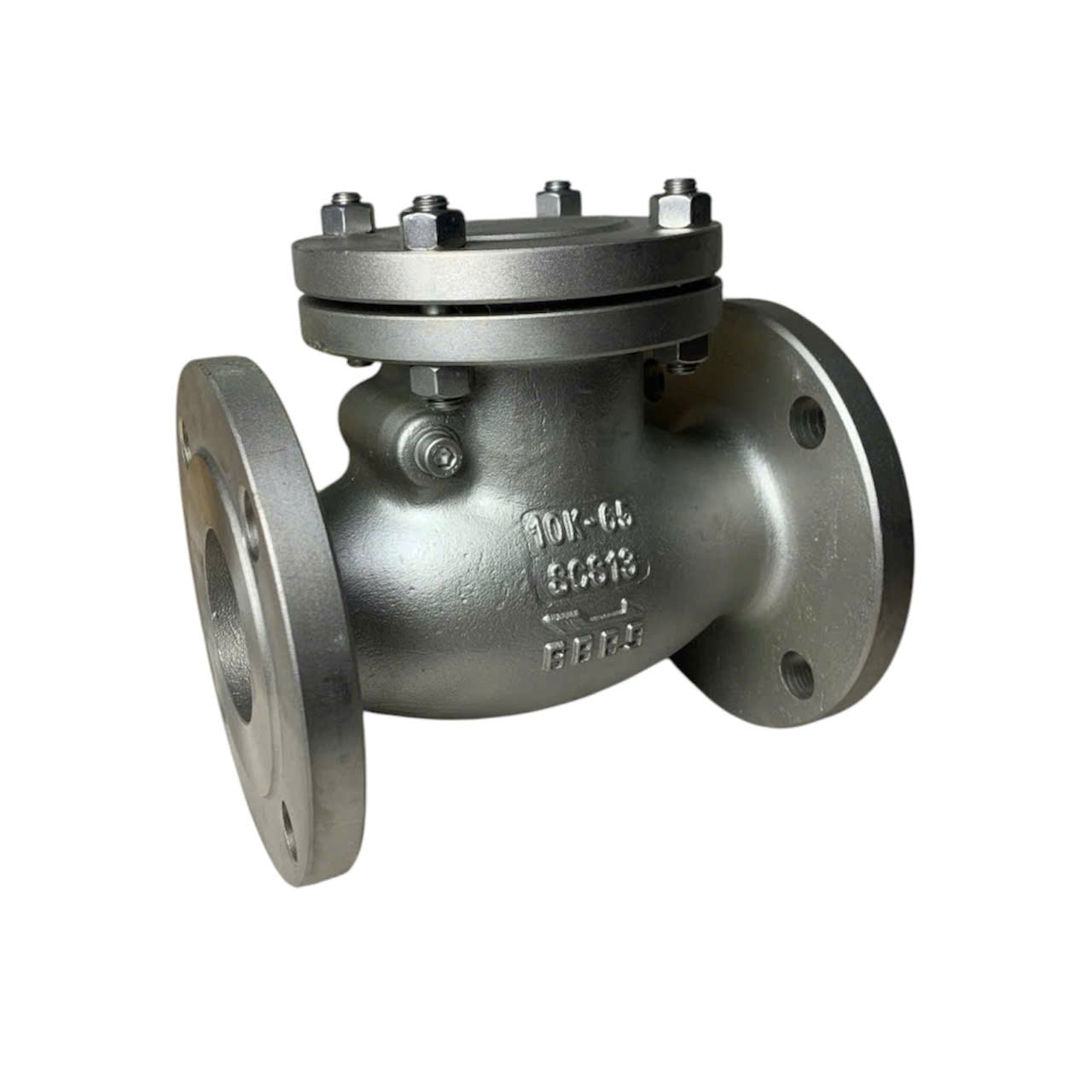

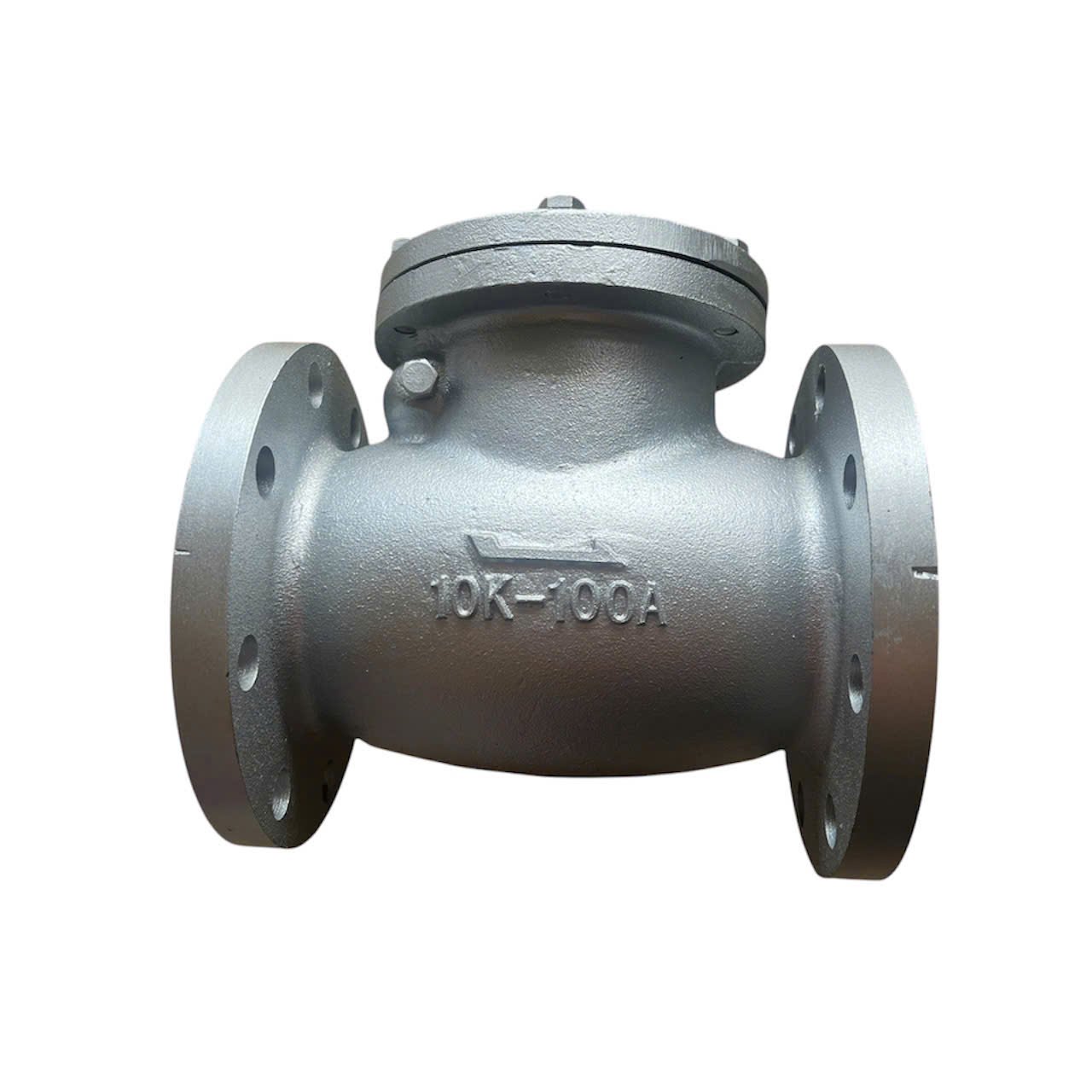

VAN MỘT CHIỀU LÁ LẬT INOX 304 MẶT BÍCH JIS10K PN16
Trong lĩnh vực cấp thoát nước, xử lý hóa chất và phòng cháy chữa cháy, việc kiểm soát dòng chảy một chiều đóng vai trò sống còn. Van một chiều lá lật (Swing Check Valve) là thiết bị không thể thiếu để bảo vệ máy bơm và các thiết bị phía trước khỏi áp lực ngược. Và khi nhắc đến sự bền bỉ với thời gian, Inox 304 (SUS304) là tiêu chuẩn vàng cho môi trường nước sạch, nước thải và hóa chất nhẹ.
Hôm nay, VANKIMPHAT.COM xin giới thiệu đến quý khách hàng dòng sản phẩm Van một chiều lá lật Inox 304, kết nối mặt bích theo tiêu chuẩn JIS10K (tương đương PN16) – lựa chọn hàng đầu cho các công trình đòi hỏi chất lượng Nhật Bản và giá thành cạnh tranh.
Van một chiều (Non-return valve – NRV) là loại van tự động, không cần tác động lực từ bên ngoài như tay quay hay motor. Nhiệm vụ duy nhất của nó là cho phép chất lỏng (nước, dầu, khí) đi qua theo một hướng và tự động đóng lại để ngăn dòng chảy ngược khi áp suất đầu ra cao hơn đầu vào.

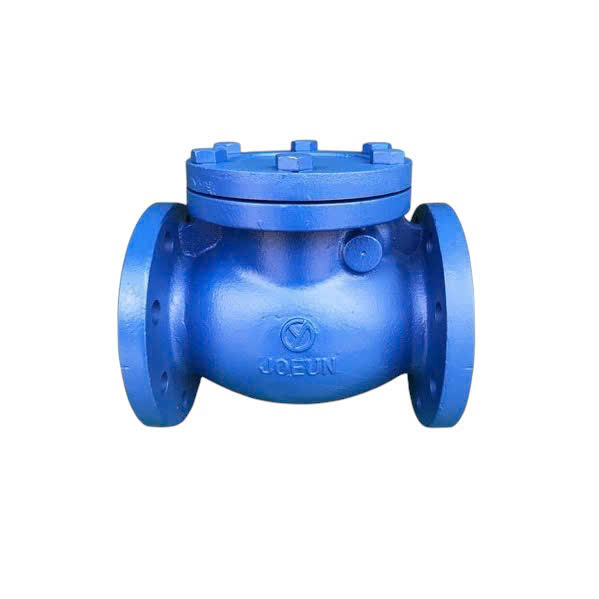

Khác với dòng van một chiều dạng nấm (Lift Check) hay dạng bi, van một chiều lá lật có cấu tạo đặc biệt với nắp (đĩa van) dạng đĩa tròn hoặc hình khiên, xoay quanh một trục bản lề ở phía trên.
Cấu tạo chi tiết của sản phẩm bao gồm:
Thân van (Body): Được đúc bằng Inox 304 (CF8 hoặc SCS13 theo tiêu chuẩn Nhật), đảm bảo khả năng chịu áp lực và chống ăn mòn.
Nắp van (Cover/Cap): Cũng được đúc bằng Inox 304, kết nối với thân bằng bu lông thép không gỉ.
Đĩa van (Disc): Dạng lá lật, thường được làm từ Inox 304 hoặc có thể mạ/mạ bavia cứng để tăng độ bền kín.
Bản lề (Pin/Hinge): Trục xoay kết nối đĩa van với thân, chịu lực ma sát khi van đóng mở.
Gioăng làm kín (Gasket): Thường là PTFE hoặc Graphite, đặt giữa thân và nắp để tránh rò rỉ ra môi trường bên ngoài.
Khi dòng chảy đi theo chiều thuận (từ cửa vào A sang cửa ra B), áp lực sẽ đẩy đĩa van mở ra như một cánh cửa xoay lên trên. Khi dòng chảy có dấu hiệu đảo chiều (backflow), áp lực ngược sẽ lập tức đẩy đĩa van áp sát vào bệ đỡ (seat) trên thân van, tạo sự kín tuyệt đối .
Tại Việt Nam, tiêu chuẩn JIS (Japanese Industrial Standards) đang ngày càng phổ biến, đặc biệt trong các nhà máy sử dụng thiết bị nhập khẩu từ Nhật Bản, Đài Loan hoặc Hàn Quốc.
K (Kōdo – Grade): Cấp áp lực. JIS 10K quy định áp suất làm việc tối đa lên tới 1.6 MPa (tương đương 16 Bar hoặc ~160m cột nước) ở nhiệt độ môi trường .
Kích thước mặt bích: Tiêu chuẩn JIS B2220 có sự khác biệt hoàn toàn so với tiêu chuẩn Châu Âu (DIN) hay Châu Mỹ (ANSI). Chiều dày bích, đường kính ngoài bích, số lượng bu lông và đường kính lỗ bu lông của JIS 10K là đặc thù.
PN16 (Pressure Nominal 16): Là tiêu chuẩn áp suất phổ biến theo hệ mét, tương ứng 16 Bar.
Tương thích: Xét về mặt áp lực, JIS10K tương đương với PN16 (cùng chịu được 16kg/cm²). Tuy nhiên, xét về kết nối mặt bích, chúng không thể thay thế trực tiếp cho nhau (trừ khi có thiết kế đặc biệt). Vì vậy, khi sản phẩm ghi “Mặt bích JIS10K PN16” có nghĩa là: Tiêu chuẩn kết nối là JIS10K nhưng van được thiết kế đáp ứng cấp áp lực làm việc PN16.
Tại sao dùng JIS10K? Đây là tiêu chuẩn phổ biến cho các công trình sử dụng ống thép tiêu chuẩn JIS (JIS G3452, JIS G3454) hoặc ống HDPE.
| Tiêu chuẩn | Áp lực danh nghĩa | Kích thước mặt bích đặc trưng | Ứng dụng phổ biến |
|---|---|---|---|
| JIS 10K | 10K = 16 Bar (PN16) | Nhỏ gọn, nhiều lỗ bu lông | Nhà máy Nhật Bản, Đài Loan, Việt Nam |
| ANSI 150 | 150 Psi = ~10 Bar | Bích dày hơn JIS | Dự án Mỹ, dầu khí |
| DIN PN16 | 16 Bar | Bích mỏng hơn JIS? (Tùy size) | Dự án Châu Âu |
👉 Lưu ý quan trọng: Khi lắp đặt, tuyệt đối không lắp van mặt bích JIS10K vào bích PN16 của Châu Âu (DIN) vì sai lệch tâm lỗ bu lông gây rò rỉ.
Inox 304 là "ngôi sao" trong ngành công nghiệp van công nghiệp. Tại VANKIMPHAT.COM, chúng tôi sử dụng Inox 304 đạt chuẩn hóa chất.
Hàm lượng Chrome (Cr): 18-20% : Tạo lớp màng thụ động chống oxy hóa, chống gỉ sét.
Hàm lượng Niken (Ni): 8-10.5% : Tăng cường độ bền cơ học, khả năng chịu nhiệt và chống ăn mòn trong môi trường axit nhẹ.
Sắt (Fe) + các nguyên tố khác.
Tùy theo thị trường, Inox 304 trong van có thể được gọi với các tên gọi khác nhau, nhưng quy cách tương đương:
AISI 304 (Tiêu chuẩn Mỹ)
SUS 304 (Tiêu chuẩn Nhật Bản – Thường thấy trong tài liệu kỹ thuật)
CF8 (Vật liệu đúc cho thân van theo ASTM A351) .
SCS13 (Tiêu chuẩn đúc JIS của Nhật Bản) .
So với gang xám (FC200): Gang rẻ hơn nhưng dễ bị gỉ và nứt vỡ khi sốc nhiệt hoặc áp lực cao. Inox 304 có độ bền kéo cao hơn gấp 3-4 lần.
So với Inox 201: Inox 201 rẻ hơn nhưng hàm lượng Niken thấp (dưới 5%), dễ bị rỉ sét sau 1-2 năm trong môi trường ẩm ướt, đặc biệt ở vùng ven biển. Inox 304 là lựa chọn bền vững.
So với Inox 316: Inox 316 (SUS316/CF8M) có thêm Molybdenum (Mo) chống ăn mòn tốt hơn trong môi trường nước biển hoặc axit mạnh (HCl, H2SO4 loãng). Nếu môi trường chỉ là nước sạch, nước sinh hoạt, hóa chất nhẹ, Inox 304 là tối ưu về chi phí.
Dựa trên tiêu chuẩn JIS B 2073 và JIS B 2003, van Inox 304 hoạt động ổn định trong khoảng:
Nhiệt độ: Từ -20°C đến +180°C hoặc thậm chí +200°C đối với môi trường dầu/hơi .
Áp suất:
Tại 38°C: Lên tới 16 Bar (JIS10K).
Tại 200°C: Suy giảm còn khoảng 10-12 Bar (cần kiểm tra biểu đồ nhiệt độ của nhà sản xuất).
Dưới đây là bảng thông số kỹ thuật chuẩn để Quý kỹ sư dễ dàng tra cứu và lựa chọn sản phẩm phù hợp tại VANKIMPHAT.COM:
| Thông số | Chỉ tiêu | Ghi chú |
|---|---|---|
| Tên sản phẩm | Van một chiều lá lật (Swing Check Valve) | Dạng cánh mở xoay |
| Chất liệu thân | Inox 304 (AISI 304/ SUS 304) | Đúc theo công nghệ Lost-Wax |
| Chất liệu đĩa | Inox 304 | Dạng tấm phẳng (Wafer) hoặc dạng cầu (Ball) |
| Kết nối | Mặt bích rời (Flanged) | Tiêu chuẩn lỗ bích JIS 10K |
| Tiêu chuẩn thiết kế | JIS B2074, JIS B2073, ASME B16.34 | Đáp ứng yêu cầu kỹ thuật quốc tế |
| Tiêu chuẩn bích | JIS B2220 | Mặt bích loại RF (Raise Face - Gờ nổi) |
| Áp lực làm việc | 1.6 Mpa (16 Bar / 160m cột nước) | Tương đương PN16 |
| Nhiệt độ làm việc | -20°C ~ +200°C | Phụ thuộc vào gioăng làm kín |
| Môi trường ứng dụng | Nước, dầu, khí, axit nhẹ (pH 4-10), bia, thực phẩm | Không khuyến khích dùng với nước biển |
| Thử nghiệm | 100% thủy lực 1.5PN (Áp lực thân) & 1.1PN (Áp lực kín) | Nghiệm thu đạt tiêu chuẩn không rò rỉ (API 598) |
| Kích thước (DN) | DN40 (1.5") đến DN400 (16") | Có thể đặt hàng kích thước lớn hơn |
Dạng Wafer (Dạng đĩa tấm): Loại phổ biến nhất. Đĩa van là một tấm phẳng, khi mở sẽ nằm song song với dòng chảy. Tổn thất áp suất thấp.
Dạng cầu (Dạng ball): Đĩa van có hình cầu khuyết, thường dùng trong van cỡ nhỏ (DN15-DN50).
Dạng có đối trọng (Lever & Weight): Trên nắp van có thêm cần tay đòn và quả nặng. Dùng cho các hệ thống khí nén hoặc đường kính lớn, giúp van đóng êm hơn và giảm hiện tượng búa nước.
Một trong những lỗi kỹ thuật hay gặp nhất khi lắp van một chiều lá lật là sai hướng.
Dành cho van lá lật (Swing): Trục bản lề phải được lắp nằm trên phương ngang. Tức là đĩa van mở lên trên hoặc sang ngang. Không được lắp với bản lề nằm phía dưới.
Chiều dòng chảy: Trên thân van có khắc mũi tên chỉ hướng. Hướng mũi tên phải trùng với chiều chảy thực tế của môi trường.
Vị trí lắp: Thích hợp nhất cho đường ống nằm ngang. Nếu lắp trên ống đứng (thẳng đứng), chỉ nên lắp cho dòng chảy từ dưới lên trên.
Kích thước FTF của van JIS10K tuân theo JIS B2002. Nó ngắn hơn so với tiêu chuẩn ANSI , giúp tiết kiệm không gian lắp đặt. Vui lòng liên hệ VANKIMPHAT.COM để nhận bản vẽ kỹ thuật chi tiết cho từng kích thước DN.
Nhiều kỹ sư thường băn khoăn giữa hai loại này. Dưới đây là bảng so sánh:
| Đặc điểm | Van một chiều lá lật (Swing) | Van một chiều dạng nấm (Lift) |
|---|---|---|
| Nguyên lý đóng | Đĩa xoay quanh trục | Đĩa nâng lên hạ xuống (piston) |
| Tổn thất áp suất | Rất thấp (Cánh mở hoàn toàn) | Trung bình (Dòng chảy thay đổi hướng) |
| Khả năng đóng kín | Trung bình (Dễ rò ở áp suất thấp) | Tốt hơn (Lò xo hỗ trợ) |
| Hiện tượng búa nước | Dễ xảy ra nếu đóng đột ngột | Ít xảy ra hơn (Đóng chậm) |
| Chống dòng chảy ngược | Tốt | Rất tốt |
| Chiều cao lắp đặt | Thấp | Cao |
| Giá thành | Rẻ hơn | Đắt hơn |
Kết luận: Chọn Lá lật cho hệ thống bơm nước công suất lớn, ống to, yêu cầu cột áp cao (tổn thất thấp). Chọn Nấm cho hệ thống áp lực cao, yêu cầu kín tuyệt đối hoặc hệ thống khí nén.
VANKIMPHAT.COM đã cung cấp dòng sản phẩm này cho hàng loạt công trình trên toàn quốc, điển hình như:
Tram bơm tăng áp: Bảo vệ máy bơm ly tâm trước khi có nước chảy ngược từ đường ống chính gây hỏng cánh bơm.
Tòa nhà cao tầng: Lắp trên hệ thống chữa cháy (Sprinkler) và cấp nước sinh hoạt.
Nhờ bề mặt nhẵn, không gỉ của Inox 304, van được sử dụng trong các nhà máy bia, nước giải khát, sữa. Van đáp ứng tiêu chuẩn vệ sinh an toàn thực phẩm, dễ dàng vệ sinh CIP.
Mặc dù không chịu được Clorua cao như Inox 316, Inox 304 vẫn rất phù hợp với nước thải sinh hoạt, nước ngầm có hàm lượng sắt cao, nước thải dệt nhuộm nhẹ.
Trong các hệ thống ống dẫn nước nóng của nhà máy điện mặt trời hoặc năng lượng sinh khối, van Inox 304 chịu nhiệt lên đến 200°C một cách hoàn hảo.
Lưu ý: Giá van công nghiệp biến động theo giá nguyên liệu thép không gỉ và kích thước (DN). Dưới đây là bảng giá tham khảo cho van một chiều lá lật Inox 304 mặt bích JIS10K tiêu chuẩn (Thân đúc nguyên khối, gioăng PTFE).
Giá mang tính chất tham khảo tại thời điểm hiện tại, chưa bao gồm VAT 10% và phí vận chuyển.
| Kích thước (DN) | Kích thước (Inch) | Chiều dài (L) mm | Giá tham khảo (VNĐ) | Ghi chú |
|---|---|---|---|---|
| DN40 | 1.5" | 100 | 1,200,000 - 1,600,000 | Hàng có sẵn số lượng lớn |
| DN50 | 2" | 120 | 1,500,000 - 2,000,000 | Hàng có sẵn |
| DN65 | 2.5" | 140 | 2,100,000 - 2,700,000 | Đặt hàng 3-5 ngày |
| DN80 | 3" | 160 | 2,800,000 - 3,600,000 | Hàng có sẵn |
| DN100 | 4" | 180 | 3,800,000 - 5,000,000 | Hàng có sẵn |
| DN150 | 6" | 230 | 7,500,000 - 9,500,000 | Đặt hàng |
| DN200 | 8" | 280 | 12,000,000 - 16,000,000 | Đặt hàng |
Để nhận báo giá chính xác cho dự án của bạn, vui lòng cung cấp cho chúng tôi 3 thông tin sau:
DN (Size van): (Ví dụ: DN100)
Vật liệu: (Xác nhận là Inox 304, không phải 201 hay Gang)
Số lượng: (Số lượng càng lớn, chiết khấu càng cao)
Cam kết chính hãng: 100% van Inox 304 mới, có CO, CQ đầy đủ (xuất xứ Đài Loan, Trung Quốc thương hiệu tốt hoặc Việt Nam).
Kiểm tra trước khi mua: Quý khách có thể đến kho Hà Nội hoặc TP.HCM để kiểm tra hàng thực tế.
Bảo hành: 12 tháng cho mọi lỗi do nhà sản xuất.
Giao hàng: Hỗ trợ giao hàng toàn quốc (COD tại 63 tỉnh thành).
Một ưu điểm lớn của van một chiều là ít cần bảo trì vì không có bộ phận chuyển động phức tạp. Tuy nhiên, để đảm bảo tuổi thọ tối đa (lên đến 10-15 năm), bạn nên lưu ý:
Trước khi lắp van, hãy xả sạch đường ống. Mảnh vảy hàn, cát, đá hoặc rác có thể kẹt giữa đĩa van và bệ đỡ, khiến van không thể đóng kín hoàn toàn (rò rỉ ngược). Đây là lý do phổ biến nhất gây hỏng van một chiều.
Nếu bạn nghe thấy tiếng “rầm” mạnh mỗi khi bơm tắt, đó là hiện tượng búa nước (water hammer). Nguyên nhân là do đĩa van đóng quá nhanh, tạo sóng áp lực. Giải pháp:
Lắp van một chiều có tác dụng đóng êm (Silent Check Valve).
Lắp bình điều áp (accumulator) hoặc van xả khí gần van một chiều.
Theo thời gian (3-5 năm), gioăng PTFE giữa thân và nắp có thể bị chảy hoặc cứng lại. Nếu thấy nước rỉ ra ngoài qua nắp van dù đã siết chặt bu lông, bạn cần thay gioăng mới.
Thị trường van công nghiệp Việt Nam hiện nay rất sôi động, nhưng cũng tiềm ẩn nhiều hàng giả, hàng kém chất lượng (Inox 201 mạ ngoài giống 304, thân đúc rỗ khí,...).
VANKIMPHAT.COM tự hào là đơn vị hàng đầu trong lĩnh vực cung cấp van công nghiệp, đặc biệt là các dòng sản phẩm Inox.
Tại sao chọn chúng tôi?
Nguồn hàng trực tiếp: Chúng tôi nhập khẩu trực tiếp từ các nhà máy uy tín tại Đài Loan (Vigor, Unicontrol) và Trung Quốc (Neway, BFV), cắt giảm tối đa trung gian.
Đội ngũ kỹ thuật: Sẵn sàng tư vấn chuyên sâu về áp suất, nhiệt độ, vật liệu gioăng cho từng bài toán cụ thể của bạn.
Tồn kho lớn: Hàng trăm bộ van Inox 304 từ DN50 đến DN300 luôn có sẵn, đáp ứng tiến độ công trình gấp.
Để được tư vấn miễn phí và nhận báo giá tốt nhất thị trường, Quý khách vui lòng liên hệ ngay hôm nay:
Công ty TNHH VAN KIM PHÁT
Website: VANKIMPHAT.COM
Hotline/Zalo: [Chèn số điện thoại tư vấn viên]
Email: [Chèn email kinh doanh]
Showroom/ Kho HN: [Chèn địa chỉ cụ thể]
Showroom/ Kho HCM: [Chèn địa chỉ cụ thể]
1. Hỏi: Van một chiều Inox 304 JIS10K có thay thế cho van PN16 DIN được không?
Trả lời: Về mặt áp lực thì được (cùng 16 Bar), nhưng về kết nối mặt bích thì KHÔNG. Bích JIS10K và bích DIN PN16 có sự khác biệt về kích thước tâm lỗ bu lông. Bạn phải dùng van JIS10K cho bích JIS10K, van PN16 cho bích PN16.
2. Hỏi: Dùng nước biển, van Inox 304 có bị gỉ không?
Trả lời: Có. Nước biển chứa hàm lượng Clorua rất cao (ion Cl-), sẽ phá hủy lớp màng thụ động của Inox 304 sau vài tháng, gây rỗ bề mặt. Đối với nước biển, VANKIMPHAT.COM khuyến nghị dùng Inox 316 (CF8M) hoặc Đồng thau (Bronze).
3. Hỏi: Tại sao van mới lắp đã bị chảy ngược?
Trả lời: Nguyên nhân có thể là do: (1) Lắp ngược chiều mũi tên. (2) Có rác kẹt giữa đĩa van làm hở. (3) Áp lực dòng chảy ngược không đủ mạnh để ép chặt đĩa van (thường thấy ở van cỡ lớn DN200+). Hãy tháo mặt bích kiểm tra.
4. Hỏi: Van có thể lắp thẳng đứng được không?
Trả lời: Không khuyến khích lắp van một chiều lá lật trên ống đứng có dòng chảy từ trên xuống dưới. Nếu bắt buộc phải lắp ống đứng, hãy lắp chiều dòng chảy từ dưới lên trên và nên dùng van dạng nấm (Lift Check) hoặc van bi.
5. Hỏi: Gioăng PTFE trong van có thay được không?
Trả lời: Có. Bạn có thể mua gioăng PTFE (Teflon) hoặc gioăng Graphite thay thế. Tuy nhiên, sau khi mở nắp và thay gioăng, bạn cần có lực kế để siết bu lông đều tay, đảm bảo độ kín.
Trong bối cảnh các nhà máy và tòa nhà ngày càng chú trọng đến chất lượng và tuổi thọ hệ thống, việc lựa chọn Van một chiều lá lật Inox 304 mặt bích JIS10K là quyết định hoàn toàn đúng đắn.
Sản phẩm không chỉ giải quyết triệt để vấn đề nước chảy ngược, bảo vệ máy bơm máy móc mà còn mang lại sự yên tâm về mặt kỹ thuật nhờ khả năng chống ăn mòn vượt trội của Inox 304. Việc tuân thủ tiêu chuẩn JIS10K/PN16 đảm bảo sự tương thích hoàn hảo với các hệ thống ống phổ biến tại Việt Nam.
VANKIMPHAT.COM cam kết cung cấp sản phẩm chính hãng, chất lượng cao với giá thành cạnh tranh nhất thị trường. Đừng chần chừ, hãy nhấc máy và liên hệ ngay hôm nay để được tư vấn giải pháp tối ưu cho đường ống của bạn!
