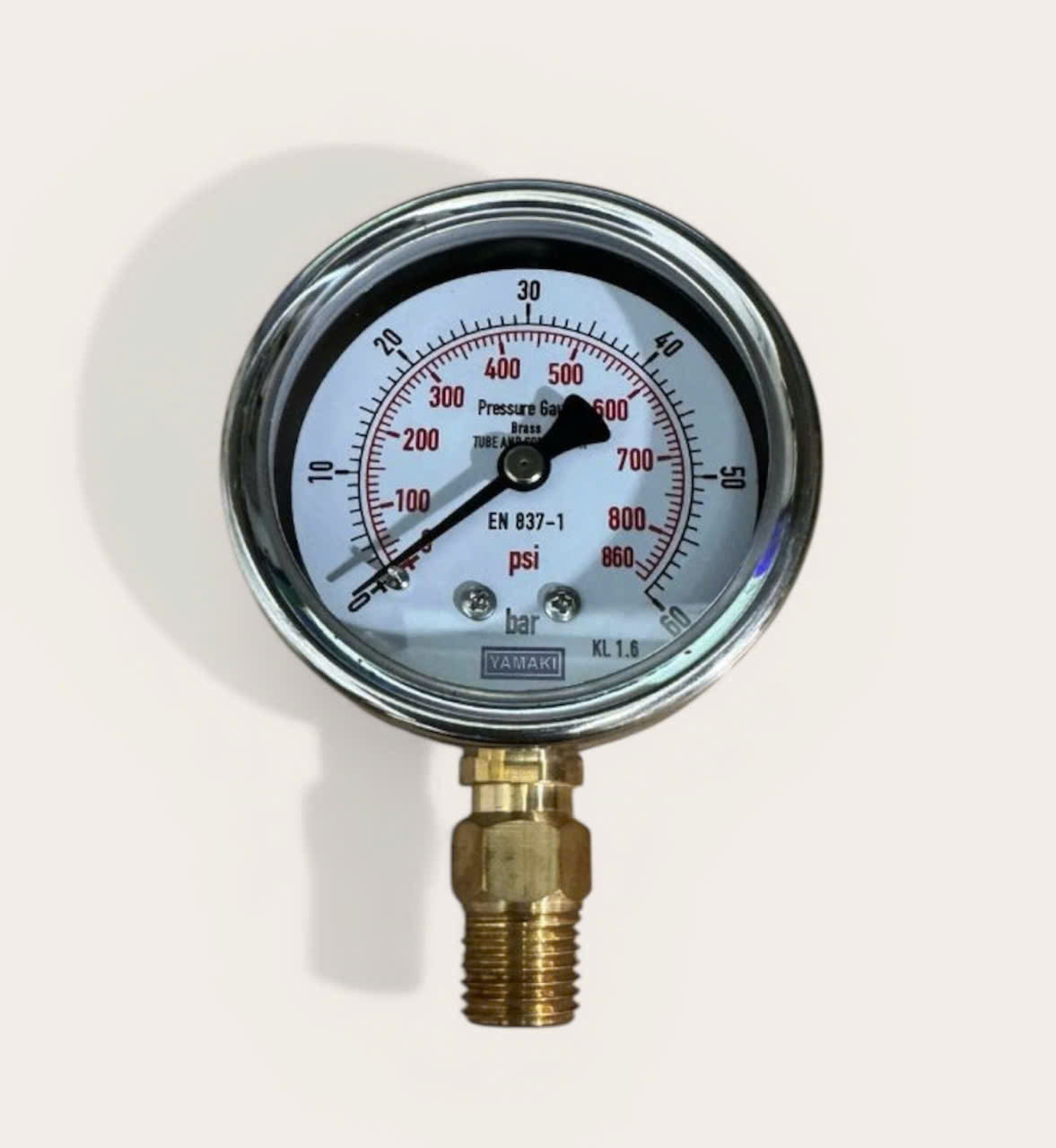

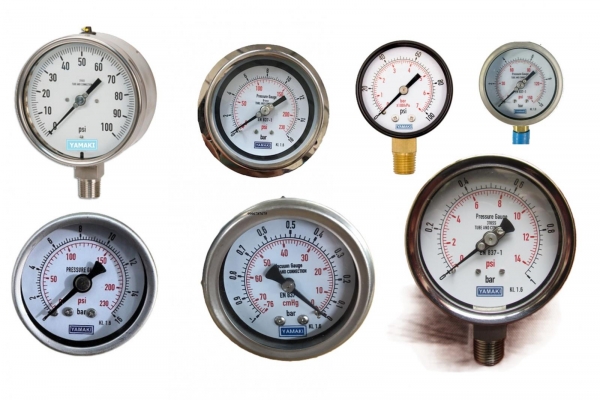

ĐỒNG HỒ ÁP SUẤT YAMAKI 117AB25

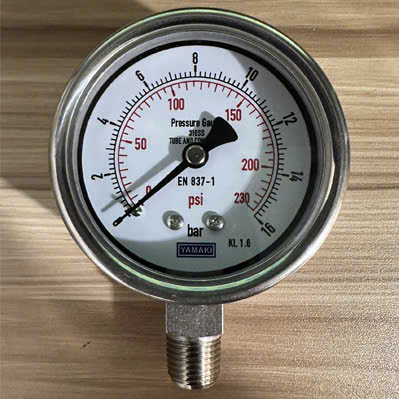

1. Giới thiệu chung về đồng hồ áp suất Yamaki 117AB25

Đồng hồ áp suất Yamaki 117AB25 thuộc dòng sản phẩm đo lường cơ khí, được thiết kế chuyên dụng để quan sát và kiểm soát áp lực trong các hệ thống đường ống, bồn chứa và máy móc công nghiệp. Sản phẩm này nổi bật với thiết kế mặt số rõ ràng, vỏ bảo vệ chắc chắn, phù hợp với nhiều môi trường làm việc khắc nghiệt.

Catalog thông số :

2. Chức năng chính của đồng hồ Yamaki 117AB25

Chức năng cốt lõi của Yamaki 117AB25 là chuyển đổi áp suất tác động từ môi trường chất lỏng (nước, dầu) hoặc chất khí (hơi, khí nén) thành chuyển động cơ học, từ đó hiển thị giá trị áp suất tức thời lên mặt kim và mặt số.

Cụ thể, thiết bị đảm nhiệm các vai trò sau:

• Giám sát áp lực hệ thống: Cảnh báo người vận hành về sự bất thường của áp suất (quá cao hoặc quá thấp) để tránh sự cố nổ, vỡ đường ống.

• Đảm bảo an toàn vận hành: Trong các hệ thống lò hơi, máy bơm, thiết bị nén khí, đồng hồ giúp duy trì áp suất trong ngưỡng cho phép.

• Kiểm soát chất lượng sản xuất: Trong các nhà máy chế biến thực phẩm, dược phẩm hoặc xử lý nước, việc ổn định áp suất là yếu tố bắt buộc.

3. Nguyên lý hoạt động chi tiết

Đồng hồ áp suất Yamaki 117AB25 hoạt động dựa trên nguyên lý ống Bourdon:

1. Tiếp nhận áp suất: Khi áp suất từ hệ thống đi vào qua lỗ kết nối phía sau đồng hồ, dòng chất lỏng hoặc khí sẽ đi vào bên trong một ống kim loại hình cong (ống Bourdon) có tiết diện hình bầu dục.

2. Biến dạng cơ học: Dưới tác động của áp suất bên trong, tiết diện của ống có xu hướng biến đổi từ hình bầu dục thành hình tròn. Điều này khiến ống Bourdan bị duỗi thẳng ra một góc nhất định.

3. Truyền động: Chuyển động duỗi thẳng rất nhỏ của đầu ống được truyền qua một thanh kéo và bánh răng quạt, làm quay bánh răng trung tâm.

4. Hiển thị: Bánh răng trung tâm quay làm trục kim quay theo. Mức độ quay của kim tỷ lệ thuận với mức áp suất tác động lên ống Bourdon. Kim dừng lại tại vạch số tương ứng, báo hiệu giá trị áp suất thực tế.

4. Thông số kỹ thuật đặc trưng

• Xuất xứ thương hiệu: Yamaki (Nhật Bản) – được sản xuất theo tiêu chuẩn JIS.

• Mã model: 117AB25.

• Kích thước mặt: Đường kính 63mm (hoặc 75mm tùy lô sản xuất).

• Vỏ bảo vệ: Vật liệu Inox SUS 304 hoặc thép sơn tĩnh điện (chống gỉ sét cho môi trường ẩm ướt).

• Kiểu kết nối: Ren ngoài (thường là G1/4 hoặc G3/8).

• Dải đo: Đa dạng (0-2.5kg/cm², 0-7kg/cm², 0-10kg/cm², 0-16kg/cm², 0-25kg/cm²) tùy theo nhu cầu sử dụng.

• Sai số cho phép: ±2.5% (thường dùng cho cấp chính xác 2.5).

5. Ứng dụng thực tế của Yamaki 117AB25

Với thiết kế cơ khí bền bỉ, Yamaki 117AB25 thường được thấy tại:

• Hệ thống cấp thoát nước: Dùng để đo áp lực nước đầu ra máy bơm, trạm bơm tăng áp.

• Máy nén khí và khí nén: Gắn trên bình tích áp, bộ lọc khí nén.

• Ngành nhựa và cao su: Gắn trên máy ép nhựa, máy lưu hóa.

• Thiết bị thủy lực: Dùng trong các hệ thống kích thủy lực, van điều khiển.

• Lò hơi công nghiệp nhỏ: Giám sát áp lực hơi nước bão hòa.

6. Hướng dẫn lắp đặt và vận hành

1. Vị trí lắp đặt: Nên lắp ở vị trí dễ quan sát, mặt số vuông góc với mắt người đọc.

2. Khớp nối: Dùng van chặn (van bi hoặc van kim) kết nối giữa đồng hồ và đường ống để dễ dàng tháo lắp bảo trì.

3. Xi chặt: Dùng tay siết ren, chỉ sử dụng dụng cụ để xiết phần mặt lục giác của khớp nối, tuyệt đối không cầm vào vỏ đồng hồ để vặn.

4. Môi trường: Tránh lắp nơi rung động mạnh kéo dài hoặc nơi có nhiệt độ vượt quá 60°C (đối với dòng dầu glycerin có thể chịu cao hơn).

5. Vận hành: Khi mở áp, nên mở từ từ để tránh áp suất xung kích làm gãy kim hoặc hỏng ống Bourdon.

7. Bảo trì và kiểm định

Để đảm bảo tuổi thọ và độ chính xác cho Yamaki 117AB25:

• Vệ sinh định kỳ: Lau sạch bụi bẩn và hóa chất bám trên mặt kính và vỏ.

• Kiểm tra kim: Quan sát xem kim có về "0" khi không tải hay không. Nếu kim bị lệch, cần hiệu chuẩn lại.

• Chu kỳ kiểm định: Theo quy định, đồng hồ áp suất nên được kiểm định ít nhất 1 năm/lần hoặc theo yêu cầu của cơ quan an toàn lao động.
