Van Bi Inox 304 Mặt Bích 10K Hwasung – Giải Pháp Kết Nối Hoàn Hảo Cho Hệ Thống Đường Ống Áp Lực

Trong ngành công nghiệp hiện đại, việc lựa chọn van công nghiệp phù hợp không chỉ ảnh hưởng đến hiệu suất vận hành mà còn quyết định độ an toàn của toàn bộ hệ thống. Van bi inox 304 mặt bích 10K Hwasung đang là sản phẩm được săn đón hàng đầu nhờ khả năng chống ăn mòn vượt trội, thiết kế chắc chắn và thương hiệu uy tín đến từ Hàn Quốc.

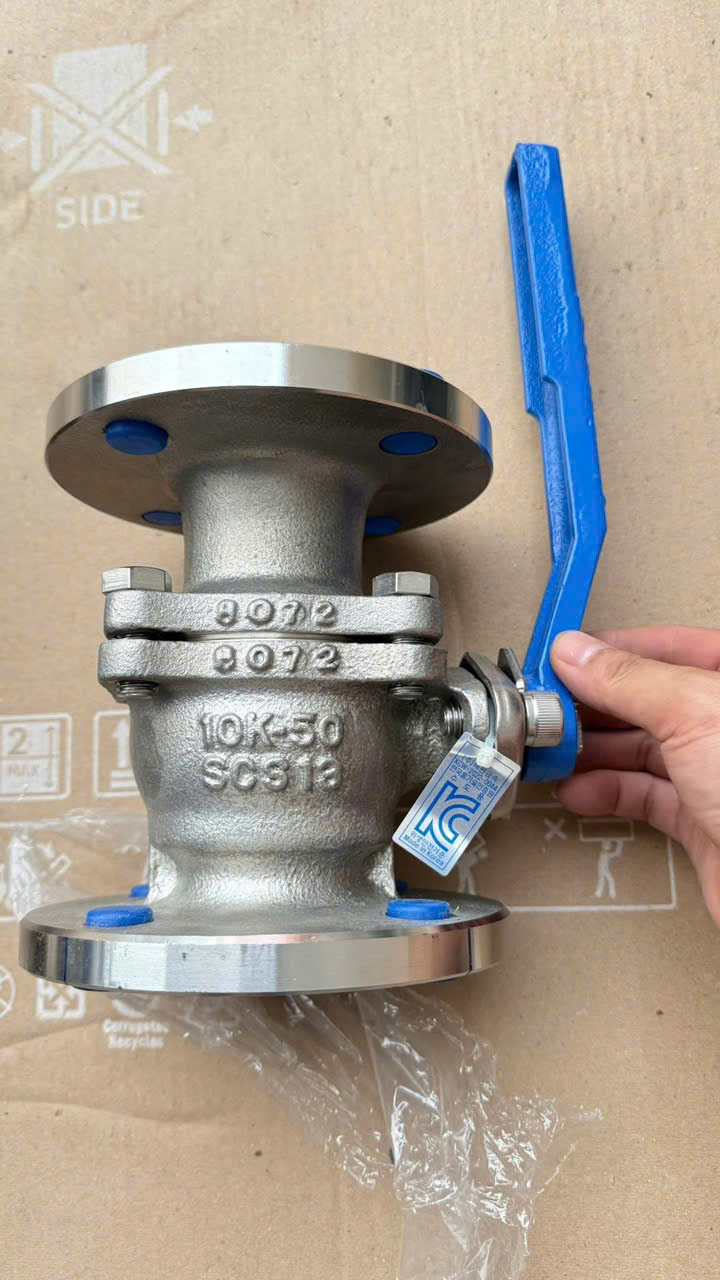

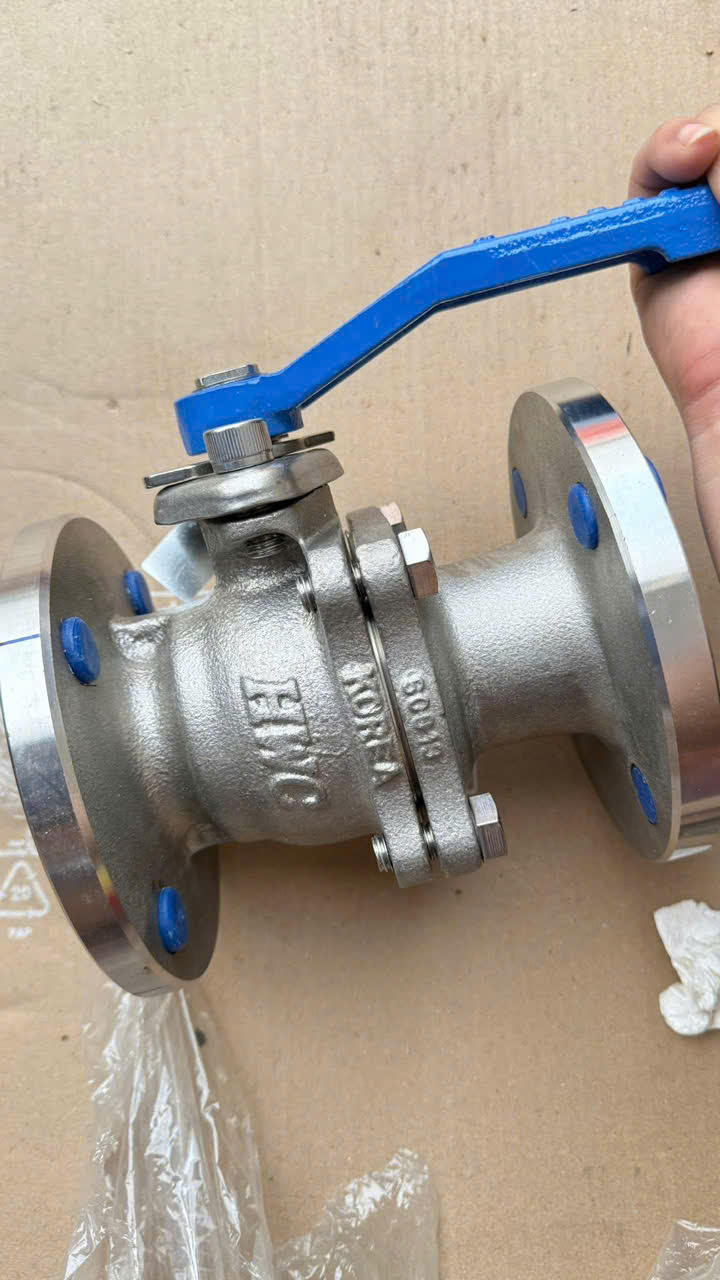

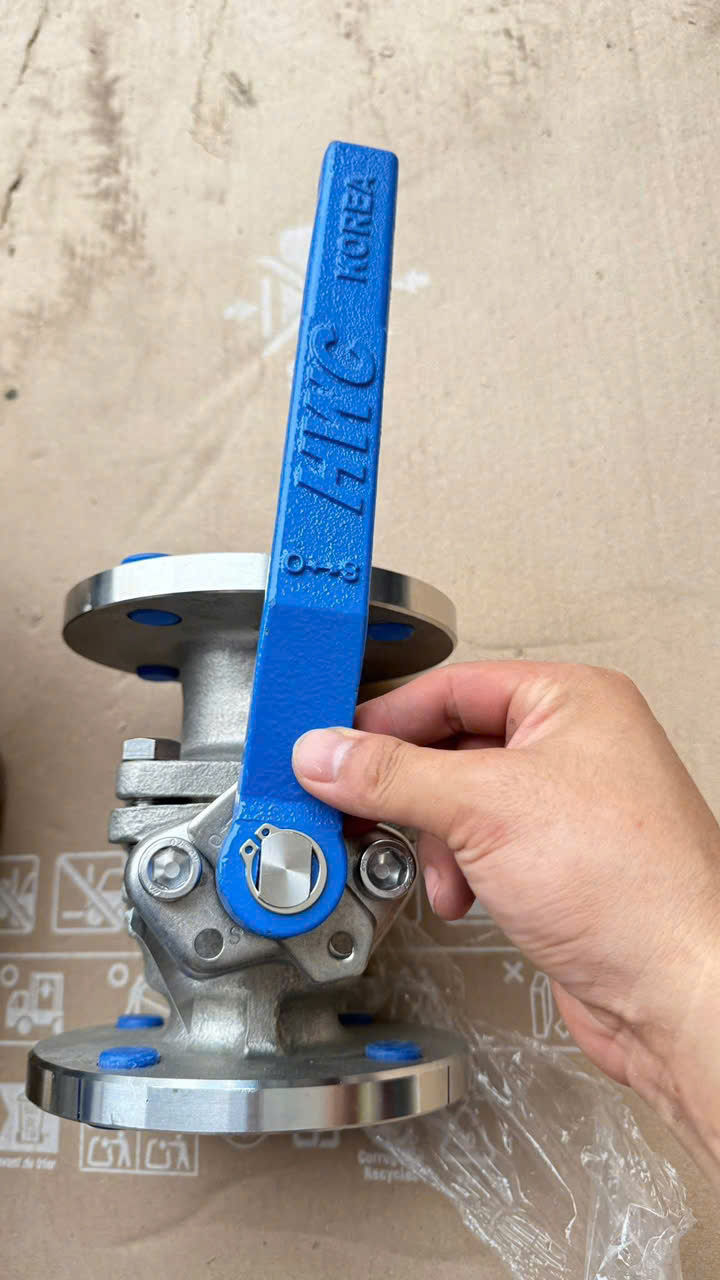

Van bi mặt bích 10k korea

Tại Vankimphat.com, chúng tôi tự hào là nhà phân phối chính hãng dòng van bi Hwasung, cung cấp đầy đủ chứng từ CO/CQ, cam kết về chất lượng cũng như giá thành cạnh tranh nhất thị trường. Bài viết dài 9000 từ này sẽ cung cấp cho bạn mọi thông tin từ cấu tạo, nguyên lý, thông số kỹ thuật chi tiết đến bảng giá và hướng dẫn lắp đặt sản phẩm.

1. Tổng Quan Van Công Nghiệp Và Vai Trò Của Van Bi

Trong các hệ thống dẫn nước, hóa chất, khí nén hay hơi nóng, van là thiết bị trung tâm để điều tiết dòng chảy. Trong số các loại van hiện nay, van bi (Ball Valve) được đánh giá cao nhất nhờ cơ chế đóng mở nhanh (góc xoay 90 độ) và khả năng làm kín tuyệt đối .

1.1 Tại sao chọn chất liệu Inox 304?

Inox 304 là tiêu chuẩn mác thép không gỉ phổ biến nhất thế giới (tương đương ASTM A351 CF8 hoặc JIS SCS13). Việc lựa chọn van bi inox 304 thay vì van gang hoặc van nhựa mang lại lợi ích:

• Độ bền cơ học cao: Chịu được va đập và áp suất cao mà không bị nứt vỡ.

• Chống ăn mòn hóa học: Hoạt động ổn định trong môi trường nước muối, axit nhẹ, dung dịch tẩy rửa và dầu mỡ công nghiệp .

• Chịu nhiệt tốt: Dải nhiệt độ làm việc từ -20°C đến 220°C, phù hợp với hơi nước và các quy trình nhiệt luyện .

1.2 Giới thiệu thương hiệu Hwasung

Hwasung là thương hiệu công nghiệp hàng đầu tại Hàn Quốc, nổi tiếng trong lĩnh vực sản xuất van và phụ kiện đồng, gang và thép không gỉ. Sản phẩm van bi Hwasung được sản xuất trên dây chuyền CNC hiện đại, tuân thủ nghiêm ngặt tiêu chuẩn JIS (Japanese Industrial Standards), đảm bảo độ chính xác tuyệt đối của kích thước kết nối mặt bích.

2. Giải Mã Tiêu Chuẩn Kỹ Thuật: “Mặt Bích 10K” Là Gì?

Khi tìm mua van công nghiệp, bạn sẽ thường xuyên bắt gặp cụm từ “10K”, “JIS 10K” hoặc “Mặt bích 10K”. Đây là một trong những tiêu chuẩn quan trọng nhất để lựa chọn van phù hợp.

2.1 Khái niệm JIS 10K

JIS 10K là tiêu chuẩn áp suất của Nhật Bản (JIS B2220). Con số “10K” chỉ áp suất danh định, tương ứng với khả năng chịu áp suất lên tới 1.0 MPa (khoảng 10 kgf/cm²) hoặc 1.4 MPa tùy vào kích thước và nhiệt độ làm việc.

So sánh với các tiêu chuẩn khác:

• JIS 10K ≈ PN16 (Tiêu chuẩn Châu Âu) hoặc Class 150 (Tiêu chuẩn ANSI của Mỹ).

• Ưu điểm của JIS 10K: Phổ biến tại thị trường Châu Á (Việt Nam), dễ tìm phụ kiện mặt bích đối ứng, giá thành cạnh tranh hơn các tiêu chuẩn âu mỹ .

2.2 Thông số kích thước mặt bích JIS 10K

Đối với van bi mặt bích Hwasung, kích thước lỗ bu lông, đường kính ngoài mặt bích được sản xuất đúng chuẩn, giúp dễ dàng lắp ráp với đường ống hiện hữu.

Nguồn tham khảo tiêu chuẩn JIS B2220

3. Cấu Tạo Và Nguyên Lý Hoạt Động Của Van Bi Mặt Bích Hwasung

3.1 Cấu tạo chi tiết

Van bi inox 304 mặt bích Hwasung có cấu tạo gồm 5 bộ phận chính:

1. Thân van (Body): Được đúc bằng inox 304, chịu được áp lực cơ học và mài mòn .

2. Bi van (Ball): Là bộ phận quan trọng nhất, được mạ crom hoặc đánh bóng (mịn như gương) để tăng độ kín khít với gioăng ngồi.

3. Trục van (Stem): Kết nối tay gạt hoặc bộ điều khiển với bi van, thường được gia công chính xác để chống rò rỉ ra bên ngoài.

4. Ghế ngồi (Seat): Vật liệu chủ yếu là PTFE (Teflon) – có khả năng chịu nhiệt, chống ma sát và không dính .

5. Bộ vận hành (Operator): Tay gạt tay (tiêu chuẩn) hoặc hộp số, đầu điện, đầu hơi.

3.2 Nguyên lý hoạt động

• Ở trạng thái đóng: Tay gạt vuông góc với thân van. Bi van xoay 90 độ, phần lỗ rỗng trên bi vuông góc với dòng ống, chặn hoàn toàn dòng lưu chất .

• Ở trạng thái mở: Tay gạt song song với thân van. Lỗ bi thẳng hàng với chiều dòng chảy, cho phép lưu chất đi qua với tổn thất áp suất gần như bằng 0.

4. Thông Số Kỹ Thuật Chi Tiết Van Bi Inox 304 Mặt Bích 10K Hwasung

Dưới đây là bảng thông số kỹ thuật chuẩn cho dòng sản phẩm này:

5. Phân Loại Van Bi Hwasung Tại Vankimphat.com

Tùy theo mục đích sử dụng, Vankimphat.com cung cấp các dòng van bi inox mặt bích Hwasung đa dạng về cơ chế vận hành:

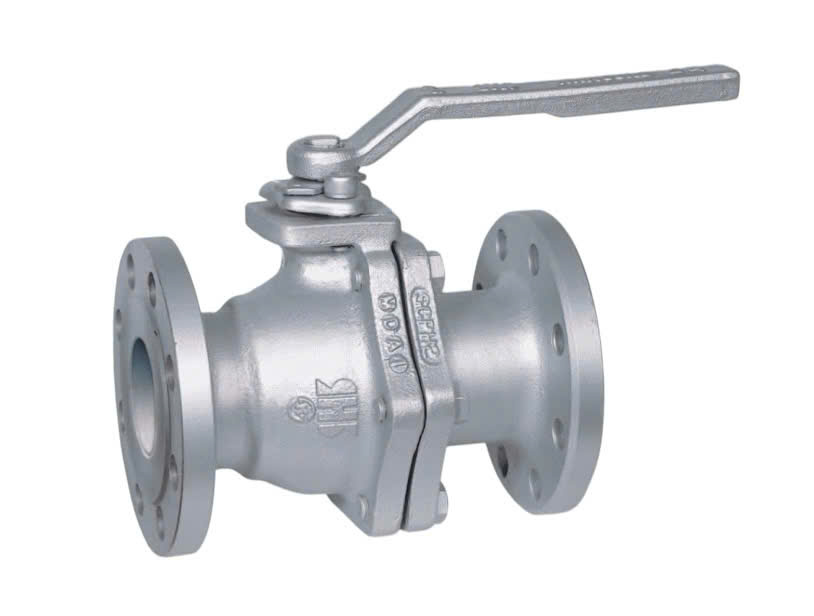

5.1 Van bi inox mặt bích điều khiển tay gạt

Đây là bản tiêu chuẩn, giá rẻ nhất và phổ biến nhất. Tay gạt được làm từ inox hoặc thép mạ kẽm. Phù hợp cho các hệ thống có đường kính ống nhỏ (dưới DN50) hoặc các vị trí dễ thao tác bằng tay.

5.2 Van bi inox mặt bích điều khiển hộp số

Với các van có kích thước lớn từ DN65 trở lên, lực đóng mở do ma sát giữa bi và gioăng PTFE là rất lớn. Tay gạt thông thường sẽ không đủ lực. Hộp số (worm gear) giúp giảm lực quay, tăng mô-men xoắn, chỉ cần quay vô lăng nhẹ nhàng để đóng mở van .

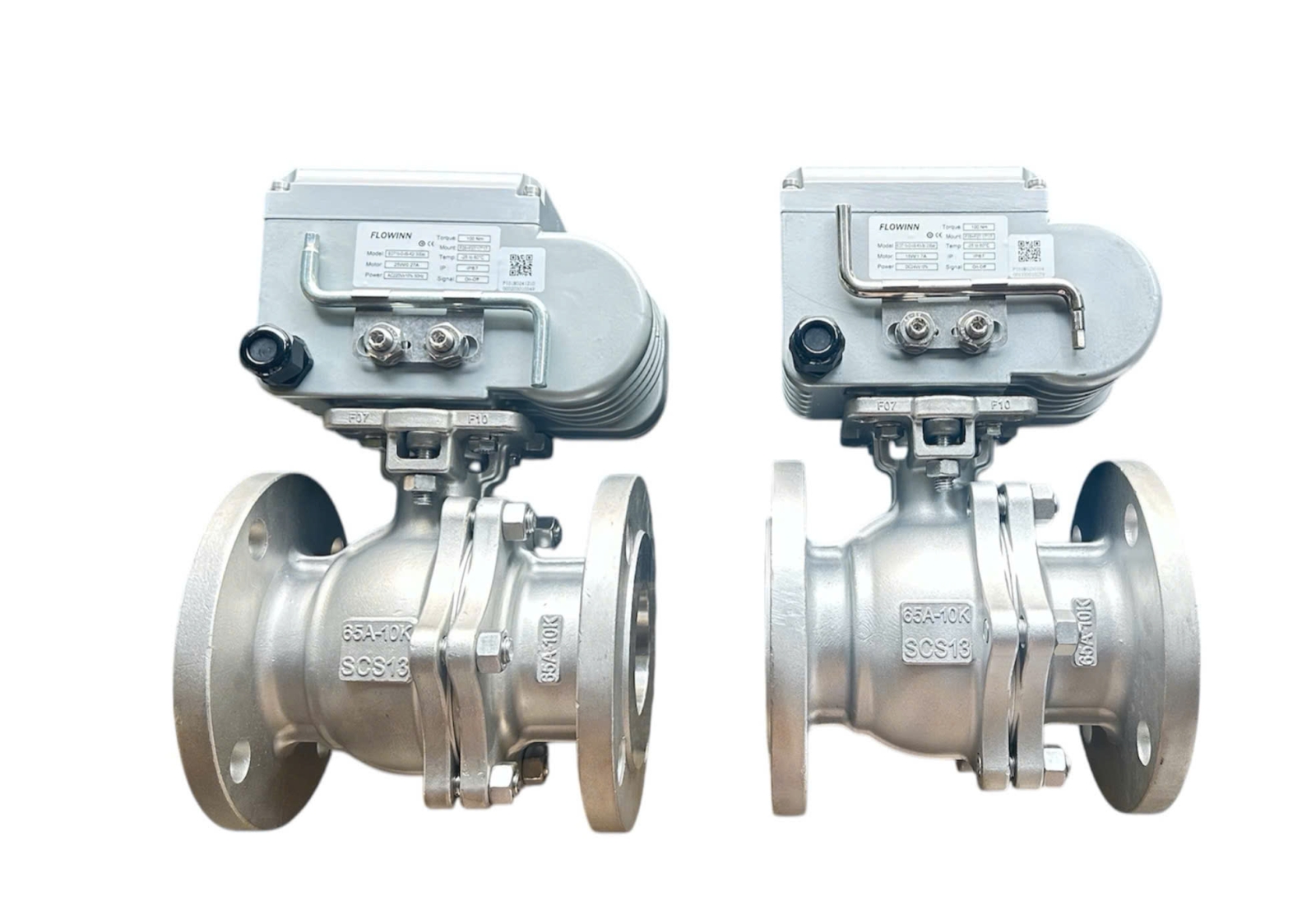

5.3 Van bi inox mặt bích Hwasung điều khiển điện

Ứng dụng trong các hệ thống tự động hóa, nhà máy thông minh (Smart Factory).

• Nguồn điện: Sử dụng phổ biến 220VAC hoặc 24VDC .

• Tín hiệu điều khiển: Dạng On-Off (đóng/mở) hoặc Modulating (điều khiển tuyến tính 4-20mA để mở van từ 0-100%).

• Tín hiệu phản hồi: Motor sẽ có bộ limit switch (công tắc hành trình) báo trạng thái cho phòng điều khiển trung tâm .

5.4 Van bi inox mặt bích Hwasung điều khiển khí nén

Dành cho nhà máy có sẵn hệ thống khí nén (air compressor). Tốc độ đóng/mở cực nhanh, chỉ trong vài giây . Bộ điều khiển (actuator) bằng nhôm hoặc inox, có thể lắp thêm bộ điện từ valve (solenoid) để điều khiển dòng khí.

6. Báo Giá Van Bi Inox 304 Mặt Bích 10K Hwasung Mới Nhất

Lưu ý quan trọng: Giá van công nghiệp biến động theo từng thời điểm do giá nguyên liệu thép và phụ phí vận chuyển. Quý khách hàng vui lòng liên hệ Vankimphat.com qua Hotline 0989.868.688 để nhận bảng giá chiết khấu tốt nhất cho dự án của mình.

Dưới đây là bảng giá tham khảo (Đơn vị: VNĐ/1 cái) dành cho dòng van tay gạt tiêu chuẩn:

*(Lưu ý: Giá trên chưa bao gồm VAT 8%/10% và chi phí vận chuyển. Giá dành cho dây chuyền van bi thương mại, không phải van áp suất cao. Để có giá chính xác cho đơn hàng số lượng lớn, vui lòng liên hệ sales )*

So sánh giá giữa các thương hiệu:

7. So Sánh Chi Tiết: Van Bi Inox 304 Với Các Chất Liệu Khác

Nhiều khách hàng phân vân giữa mua van Inox 304, Inox 201, Van gang hoặc Van nhựa. Dưới đây là so sánh trực tiếp để bạn quyết định:

Van bi Inox 304 vs Inox 201:

• Inox 201: Rẻ hơn đáng kể nhưng hàm lượng Niken thấp. Dễ bị rỉ sét sau thời gian ngắn tiếp xúc với hóa chất hoặc nước biển, độ bền kém.

• Inox 304: Chuẩn thực phẩm, chống ăn mòn vượt trội, độ bền kéo dài 10-20 năm mà không bị oxy hóa. Vankimphat.com cam kết không bán hàng inox 201 giả 304 .

Van bi Inox 304 vs Van bi Gang (DI):

• Van gang: Rẻ nhất, dùng cho nước sạch, áp suất thấp. Nhược điểm: Dễ vỡ khi bị va đập, nhanh rỉ sét.

• Van Inox 304: Sang trọng, tuổi thọ cao, thích hợp cho dây chuyền thực phẩm, dược phẩm đòi hỏi vệ sinh, không bị gỉ sắt làm bẩn sản phẩm.

Van bi Inox 304 vs Van nhựa (UPVC, CPVC):

• Van nhựa: Nhẹ, rẻ, cách điện tốt. Nhược điểm: Chịu áp rất kém (thường dưới 6-10kg), dễ nứt vỡ dưới ánh nắng mặt trời (trừ CPVC).

• Van Inox 304: Chịu áp suất cực tốt (lên đến 64kg), chịu được nhiệt độ hơi nước mà nhựa không thể đáp ứng.

8. Ứng Dụng Thực Tế Của Van Bi Inox Mặt Bích Hwasung

Nhờ tính năng vượt trội, van bi inox 304 Hwasung có mặt trong hầu hết các nhà máy công nghiệp nặng và nhẹ:

1. Hệ thống PCCC (Phòng cháy chữa cháy): Dùng van bi inox DN100, DN150 để điều khiển nguồn nước, đảm bảo không bị kẹt van khi có hỏa hoạn .

2. Ngành nước giải khát, bia, thực phẩm: Yêu cầu vệ sinh an toàn thực phẩm tuyệt đối. Van inox 304 không gỉ, dễ vệ sinh CIP/SIP.

3. Ngành Hóa chất: Vận chuyển axit loãng, xút, dung môi, dầu thực vật... Van chịu được sự ăn mòn của hóa chất .

4. Hệ thống HVAC (Điều hòa trung tâm): Dùng van bi để cách ly máy bơm, tháp giải nhiệt.

5. Ngành Đóng tàu và Hàng hải: Môi trường nước biển nhiễm mặn đòi hỏi vật liệu cấp độ biển, van inox 304 là lựa chọn số một.

9. Cách Lắp Đặt Và Bảo Trì Van Bi Mặt Bích Đúng Cách

Việc lắp đặt sai quy cách có thể gây rò rỉ ngay cả với sản phẩm chất lượng cao. Bạn cần lưu ý:

Lắp đặt:

• Canh chỉnh tâm ống: Hai mặt bích của ống phải song song và đồng tâm. Căn chỉnh độ méo để tránh tạo lực uốn lên thân van, gây nứt thân trinh.

• Lắp gioăng đệm: Sử dụng gioăng đệm (gasket) đúng chuẩn (ví dụ: Non-asbestos, PTFE hoặc Spiral Wound tùy theo nhiệt độ). Bôi một lớp mỡ chịu nhiệt lên bề mặt gioăng để tăng độ kín .

• Xiết bu lông: Xiết đều tay theo hình ngôi sao, không xiết dồn một phía. Đảm bảo lực xiết đều lên mặt bích.

• Lưu ý Tay gạt: Không được đặt tay gạt ở vị trí "kẹp" với tường hoặc vật cản khác.

Vận hành và Bảo trì:

• Đóng mở đúng lực: Không sử dụng ống tuýp dài để "xiết" thêm tay gạt khi van bị kẹt (có thể làm cong trục hoặc vỡ bi). Khi kẹt, cần kiểm tra áp lực đường ống .

• Bảo trì: Với van tay gạt, thỉnh thoảng tra mỡ vào đầu trục van (nơi tiếp xúc với tay gạt) để chống kẹt cứng.

• Lưu kho: Nếu để lâu chưa dùng, nên bảo quản nơi khô ráo, đóng nắp bích để tránh bụi bẩn bám vào lòng van.

10. Mua Van Bi Hwasung Chính Hãng Ở Đâu Tại Việt Nam?

Hiện nay trên thị trường xuất hiện tình trạng hàng giả, hàng nhái kém chất lượng trà trộn thương hiệu Hwasung, Inox 304. Có những loại van chỉ có thân ngoài bằng 304 nhưng bi bên trong là gang xi mạ, rất nhanh hỏng.

Lý do nên chọn Vankimphat.com:

• Cam kết chính hãng 100%: Sản phẩm có tem chống hàng giả của hãng Hwasung, đi kèm CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng) .

• Kho hàng lớn tại TP.HCM và Hà Nội: Đáp ứng đủ số lượng lớn tức thời cho dự án.

• Bảo hành 12 tháng: Đổi mới trong vòng 7 ngày nếu lỗi do nhà sản xuất.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư sẵn sàng khảo sát và recommend giải pháp van tối ưu nhất, giúp bạn tiết kiệm chi phí (Ví dụ: thay vì dùng valve điều khiển điện đắt tiền cho khu vực khô ráo, có thể dùng tay gạt) .

Hãy liên hệ ngay với chúng tôi:

• Website: Vankimphat.com

• Hotline/Zalo: 0989.868.688

• Email: sales@vankimphat.com

• Văn phòng & kho: [Thêm địa chỉ cụ thể của công ty]

11. Câu Hỏi Thường Gặp (FAQ) Về Van Bi Inox 304 Mặt Bích Hwasung

1. Van bi inox mặt bích 10K có dùng cho hơi nóng được không?

Có. Với nhiệt độ làm việc lên đến 180°C (đối với gioăng PTFE chuẩn), van bi inox 304 hoàn toàn có thể sử dụng cho hệ thống hơi bão hòa. Tuy nhiên, cần mua đúng loại Full Port (lỗ bi lớn bằng lỗ ống) để tránh tổn thất áp suất hơi .

2. Có nên dùng van bi 304 thay thế cho van cổng (gate valve) không?

Việc thay thế rất được khuyến khích. Van bi đóng mở nhanh hơn, kín hơn, bảo trì ít hơn so với van cổng truyền thống vốn dễ hỏng ren nắp chão.

3. Làm thế nào để phân biệt van Inox 304 và 201 tại nhà?

• Dùng dung dịch thử Inox (manganese test): Giọt dung dịch xanh đổ lên bề mặt inox 201 sẽ chuyển sang màu hồng đậm, còn 304 không đổi màu hoặc đổi rất nhạt.

• Bằng nam châm (tương đối): Inox 201 có từ tính mạnh hơn inox 304 (thường thì 304 hầu như không hút nam châm sau khi được ủ).

4. Tại sao giá van Hwasung lại cao hơn van Trung Quốc cùng loại?

Van Hwasung đáp ứng tiêu chuẩn xuất khẩu Hàn Quốc, độ dày thân van đạt chuẩn, bi van được mài nhẵn và xử lý bề mặt tốt hơn, tuổi thọ cao gấp 3-4 lần. Van Trung Quốc giá rẻ nhưng nhanh mòn gioăng, dẫn đến rò rỉ sau 1-2 năm sử dụng.

5. Van bi mặt bích 10K có lắp được với mặt bích PN16 không?

Có thể lắp được vì kích thước lỗ bu lông và đường kính khá tương đồng. Tuy nhiên, cần có đệm lót phù hợp vì chiều dày bích và rãnh lắp gioăng có khác biệt đôi chút .

6. Thời gian giao hàng tại TPHCM và các tỉnh là bao lâu?

Tại nội thành TPHCM, giao hàng trong ngày. Các tỉnh lân cận và Đà Nẵng, Hà Nội giao từ 24-48h, tùy vào đơn hàng và hãng vận chuyển.

Kết Luận

Van bi inox 304 mặt bích 10K Hwasung là sản phẩm tối ưu cho các nhà máy muốn hướng đến sự bền bỉ, an toàn và vận hành ổn định. Dù bạn cần van tay gạt cho hệ thống nước thường, hay van hộp số, van điện cho hệ thống tự động hóa phức tạp, Hwasung đều đáp ứng được.

Tại Vankimphat.com, chúng tôi không chỉ bán van, chúng tôi cung cấp giải pháp. Liên hệ ngay để được tư vấn chi tiết cho dự án của bạn.
