VAN BI INOX 304 NỐI REN HÀN QUỐC
Thông số Chi tiết kỹ thuật Van bi Inox 304 nối ren Hàn Quốc
Kích thước (Size) DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1.2"), DN40 (1.5"), DN50 (2"), DN65 (2.5"), DN80 (3"), DN100 (4")
Chất liệu thân Thép không gỉ Inox 304 (CF8) / Inox 316 (CF8M)
Kết nối Ren trong tiêu chuẩn BSPT (TA) hoặc NPT
Áp suất làm việc (PN) 16 bar (có thể lên tới 63 bar tùy model)
Nhiệt độ làm việc -20°C đến +180°C (đối với gioăng PTFE tiêu chuẩn)
Vật liệu gioăng PTFE (Teflon) / PPL (cho nhiệt độ cao 250°C)
Thiết kế thân 2PC (2 mảnh) hoặc 3PC (3 mảnh)
Vận hành Tay gạt (tiêu chuẩn), Hộp số (cho DN65+), Điều khiển điện hoặc khí nén
Xuất xứ Hàn Quốc (Wonil, KST, HKC)
Tiêu chuẩn JIS, ANSI, DIN, BS
Van bi inox 304 nối ren Hàn Quốc là giải pháp tối ưu cho hệ thống đường ống công nghiệp và dân dụng nhờ khả năng chống ăn mòn vượt trội, độ bền cơ học cao và thẩm mỹ sang trọng. Tại Vankimphát.com, chúng tôi cung cấp dòng van bi ren Hàn Quốc chính hãng 100% với đầy đủ CO/CQ, đa dạng kích thước từ DN15 đến DN100, phục vụ các nhu cầu như hệ thống hơi nóng, khí nén, hóa chất và nước sinh hoạt.
Van bi inox 304 là thiết bị công nghiệp dùng để đóng/mở hoặc điều tiết dòng chảy của lưu chất bên trong đường ống. Nguyên lý hoạt động dựa trên việc xoay viên bi rỗng 90 độ. Khi tay gạt song song với ống là van mở, vuông góc là van đóng. Dòng van này được chế tạo từ thép không gỉ SUS304 (tiêu chuẩn Nhật Bản) hoặc CF8 (tiêu chuẩn ASTM), nổi tiếng với khả năng chống gỉ sét và oxi hóa .
Khác với van mặt bích thường dùng cho đường ống lớn (DN50 trở lên), van bi nối ren (Ren trong) có kích thước nhỏ gọn, trọng lượng nhẹ. Ưu điểm lớn nhất của dạng kết nối này là thi công lắp đặt nhanh chóng, không cần máy móc phức tạp như hàn hay siết bulông cường lực. Chỉ cần một cuộn ren (băng tan) và mỏ lết là kỹ thuật viên có thể lắp đặt ngay cả trong không gian chật hẹp .
Hàn Quốc là quốc gia có nền công nghiệp van công nghiệp phát triển hàng đầu châu Á. So với hàng Trung Quốc trôi nổi, van bi Hàn Quốc (thương hiệu Wonil, KST) có độ chính xác gia công cao hơn, độ dày thân van đạt chuẩn, và gioăng làm kín PTFE nguyên sinh giúp tuổi thọ van cao gấp 2-3 lần. Vankimphát là đơn vị nhập khẩu trực tiếp, cam kết hàng chính hãng 100% với tem mác và chứng từ xuất xứ rõ ràng .

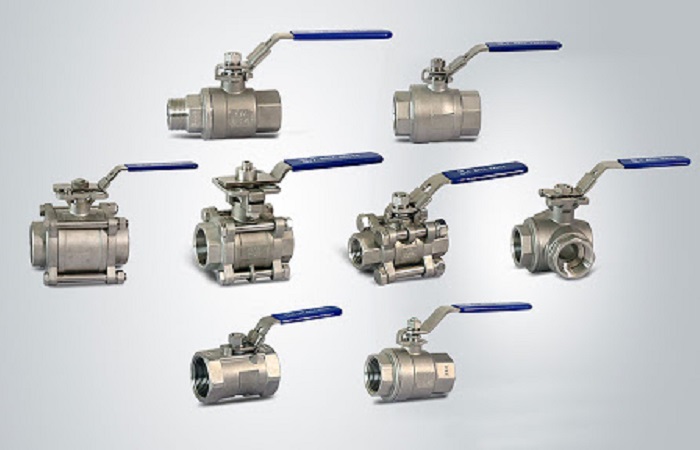

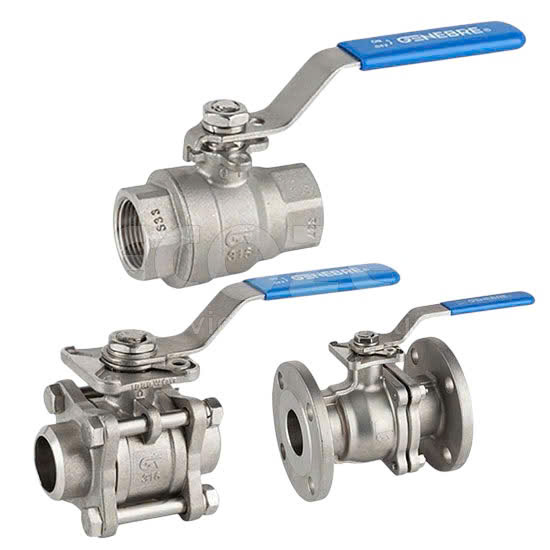

Thân van bi inox 3 thường được sản xuất theo dạng 2 mảnh (2PC) hoặc 3 mảnh (3PC).
Vật liệu: Inox 304 (SUS304) có thành phần hóa học chính là 18% Crom và 8% Niken. Lớp màng oxit Cr2O3 hình thành trên bề mặt giúp van chống lại sự tấn công của nước muối, axit loãng và thời tiết .
Phân loại:
2PC (2-Piece): Kết cấu 2 mảnh ghép lại, phổ biến nhất hiện nay.
3PC (3-Piece): Cấu tạo 3 mảnh. Ưu điểm vượt trội là có thể tháo rời cụm bi và gioăng để vệ sinh hoặc thay thế mà không cần tháo van ra khỏi đường ống, rất phù hợp với ngành thực phẩm và dược phẩm .
Bi van được gia công cầu kỳ, mạ crôm và đánh bóng gương. Độ nhẵn (độ nhám bề mặt Ra) càng cao thì ma sát với gioăng càng nhỏ, giúp thao tác tay gạt nhẹ nhàng và tăng độ kín khít. Trục xoay nối liền với viên bi, thường có dạng vuông hoặc chữ D để ăn khớp với tay gạt .
Seat là bộ phận quan trọng nhất quyết định độ kín của van. Van bi inox Hàn Quốc tiêu chuẩn sử dụng gioăng PTFE (Teflon) nguyên chất. PTFE có đặc tính chống dính trơn trượt, chịu nhiệt lên tới 200°C và chịu được hầu hết các loại hóa chất ăn mòn trừ kim loại kiềm nóng chảy .
| Thông số | Chi tiết kỹ thuật Van bi Inox 304 nối ren Hàn Quốc |
|---|---|
| Kích thước (Size) | DN15 (1/2"), DN20 (3/4"), DN25 (1"), DN32 (1.2"), DN40 (1.5"), DN50 (2"), DN65 (2.5"), DN80 (3"), DN100 (4") |
| Chất liệu thân | Thép không gỉ Inox 304 (CF8) / Inox 316 (CF8M) |
| Kết nối | Ren trong tiêu chuẩn BSPT (TA) hoặc NPT |
| Áp suất làm việc (PN) | 16 bar (có thể lên tới 63 bar tùy model) |
| Nhiệt độ làm việc | -20°C đến +180°C (đối với gioăng PTFE tiêu chuẩn) |
| Vật liệu gioăng | PTFE (Teflon) / PPL (cho nhiệt độ cao 250°C) |
| Thiết kế thân | 2PC (2 mảnh) hoặc 3PC (3 mảnh) |
| Vận hành | Tay gạt (tiêu chuẩn), Hộp số (cho DN65+), Điều khiển điện hoặc khí nén |
| Xuất xứ | Hàn Quốc (Wonil, KST, HKC) |
| Tiêu chuẩn | JIS, ANSI, DIN, BS |
Tùy vào nhu cầu tự động hóa hay thủ công, Vankimphat phân phối 3 dòng chính:
Đây là dòng phổ biến nhất, giá thành hợp lý. Tay gạt thường được đúc bằng Inox hoặc mạ kẽm, có thể khóa được vị trí để tránh thao tác nhầm. Thích hợp cho các hệ thống vừa và nhỏ, hoặc các vị trí cần thao tác đóng/mở thường xuyên nhưng không có nguồn điện .
Cấu tạo: Van bi + Bộ truyền động điện (Actuator) KST Hàn Quốc.
Ưu điểm: Tự động hóa hoàn toàn, có thể nhận tín hiệu điều khiển ON/OFF từ xa hoặc tín hiệu điều chỉnh 4-20mA.
Điện áp: Đa dạng 220VAC, 24VDC, 110VAC hoặc 380VAC .
Cấu tạo: Van bi + Bộ truyền động khí nén HKC.
Nguyên lý: Dùng khí nén (3-8 bar) để tác động mở/đóng van với tốc độ cực nhanh (chỉ khoảng 1 giây).
Loại: Double Acting (Tác động kép) hoặc Spring Return (Tác động đơn - an toàn tự động trở về vị trí ban đầu khi mất khí) .
Lưu ý: Bảng giá mang tính chất tham khảo, vui lòng liên hệ hotline để nhận báo giá chính xác theo số lượng và thời điểm.
| Kích thước | Độ dày ren (Inch) | Van tay gạt Inox 304 (VND) | Van tay gạt Inox 316 (VND) | Van điện KST 220V (VND) |
|---|---|---|---|---|
| DN15 | 1/2" | 1xx.000 | 2xx.000 | Liên hệ |
| DN20 | 3/4" | 1xx.000 | 2xx.000 | Liên hệ |
| DN25 | 1" | 2xx.000 | 3xx.000 | Liên hệ |
| DN32 | 1.2" | 3xx.000 | 4xx.000 | Liên hệ |
| DN40 | 1.5" | 4xx.000 | 5xx.000 | Liên hệ |
| DN50 | 2" | 5xx.000 | 6xx.000 | Liên hệ |
Yếu tố ảnh hưởng giá: Biến động giá nguyên liệu Inox trên thị trường thế giới, số lượng đặt hàng (sỉ/lẻ), hình thức thanh toán (VAT/không VAT). Vankimphat cam kết giá tốt nhất thị trường do nhập khẩu trực tiếp không qua trung gian.
Với khả năng chống ăn mòn và chịu nhiệt tốt, van bi Inox 304 nối ren được sử dụng rộng rãi trong:
Trong các tòa nhà cao tầng và chung cư, van bi ren được dùng để khóa nước cấp cho từng hộ gia đình, hệ thống bể bơi, hệ thống làm mát Cooling tower. Khả năng chống rỉ sét của Inox 304 đảm bảo nguồn nước sinh hoạt không bị nhiễm bẩn .
Inox 304 có khả năng chống lại môi trường axit hữu cơ và kiềm loãng. Van bi ren thường được lắp trên các đường ống nhánh dẫn hóa chất trong các nhà máy sản xuất giấy, mỹ phẩm hoặc dung môi .
Ngành công nghiệp thực phẩm đòi hỏi thiết bị phải dễ vệ sinh, không được tạo ra vi khuẩn hay rỉ sét. Van bi 3PC (3 mảnh) là lựa chọn số một bởi có thể tháo ra vệ sinh lõi bên trong định kỳ, đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm .
Sử dụng gioăng PTFE hoặc PPL, van bi inox hoạt động ổn định ở nhiệt độ lên tới 180°C đến 220°C, lý tưởng cho các hệ thống xông hơi, nồi hơi công nghiệp .
Việc lựa chọn giữa hàng Hàn Quốc (Chính hãng) và hàng Trung Quốc (Nội địa/Pro) quyết định tuổi thọ của hệ thống.
| Tiêu chí | HÀN QUỐC (WONIL/KST) | TRUNG QUỐC (Trôi nổi) |
|---|---|---|
| Chất liệu | Inox 304/316 nguyên sinh, đúng thành phần hóa học | Inox tái chế (thường bị rỉ sau thời gian ngắn) |
| Độ dày thân | Dày, chịu được áp lực 16-25 bar | Mỏng, dễ nứt vỡ khi va đập hoặc áp suất cao |
| Gioăng (Seat) | PTFE nhập khẩu nguyên sinh, đàn hồi tốt | PTFE tái sinh, cứng, dẫn đến hiện tượng chảy nhựa hoặc xì |
| Tay gạt | Đúc Inox chắc chắn, dày dặn | Tay gạt thép mỏng, dễ cong vênh khi xoay mạnh |
| Độ kín | Kiểm định 100% trước khi xuất xưởng, đạt tiêu chuẩn | Độ kín không ổn định, có thể rò rỉ ở dưới góc côn |
| Chứng từ | Có đầy đủ CO (C/O), CQ, Test Report | Thường không có hoặc làm giả CO |
Khi mua van bi nối ren, khách hàng cần xác định chính xác kích thước ống đang sử dụng:
DN15 (1/2"): Dùng cho ống Phi 21mm.
DN20 (3/4"): Dùng cho ống Phi 27mm.
DN25 (1"): Dùng cho ống Phi 34mm.
DN32 (1.2"): Dùng cho ống Phi 42mm.
DN40 (1.5"): Dùng cho ống Phi 48mm.
DN50 (2"): Dùng cho ống Phi 60mm.
Lưu ý về chuẩn ren: Tại Việt Nam phổ biến là chuẩn BSPT (taper - côn). Nếu mua nhầm chuẩn ren NPT (Mỹ) sẽ lắp không vừa hoặc bị hở ren dẫn đến rò rỉ. Hàng Hàn Quốc tại Vankimphat chủ yếu là ren BSPT .
Chuẩn bị: Sử dụng băng tan (keo non) hoặc cao su non (Oli) để quấn quanh ren đực của ống.
Chú ý: Tuyệt đối không quấn băng tan vào ren cái của van vì có thể làm rách băng và chui vào lòng van gây kẹt bi.
Vị trí lắp: Tay gạt cần xoay ở không gian thoáng. Không được dùng tay gạt làm đòn bẩy để khiêng hoặc nâng van.
Kẹp van: Sử dụng mỏ lết hoặc chìa khóa có khớp để lực được phân bố đều trên thân van, tránh móp thân .
Đối với van tay gạt: Thỉnh thoảng tra mỡ vào chân trục và tay gạt để chống rỉ cốt.
Đối với gioăng: Nếu phát hiện van bị xì nhẹ ở lỗ cổ (cổ trục) có thể siết nhẹ đai ốc sinh công phía dưới tay gạt (đối với van 2 mảnh/3 mảnh).
Thay gioăng (Seat): Khi van bị xì nước qua lòng van dù đã đóng kín, cần thay bộ gioăng PTFE mới.
| DN | Inch | Ren (BSPT) | Ống phi (mm) |
|---|---|---|---|
| 8 | 1/4" | 1/4" ~ 13 ren | 13.5 |
| 10 | 3/8" | 3/8" ~ 15 ren | 17 |
| 15 | 1/2" | 1/2" ~ 14 ren | 21 |
| 20 | 3/4" | 3/4" ~ 14 ren | 27 |
| 25 | 1" | 1" ~ 11 ren | 34 |
| 32 | 1.2" | 1.2" ~ 11 ren | 42 |
| 40 | 1.5" | 1.5" ~ 11 ren | 48 |
| 50 | 2" | 2" ~ 11 ren | 60 |
| 65 | 2.5" | 2.5" ~ 11 ren | 76 |
| 80 | 3" | 3" ~ 11 ren | 89 |
| 100 | 4" | 4" ~ 11 ren | 114 |
1. Hàng chính hãng 100%:
Vankimphat là nhà nhập khẩu trực tiếp và phân phối chính thức các thương hiệu van bi Hàn Quốc như Wonil, KST, HKC. Mỗi sản phẩm xuất xưởng đều kèm theo CO/CQ, hóa đơn VAT, bảo vệ quyền lợi của khách hàng khi có sự cố .
2. Kho hàng lớn - Giao hàng nhanh:
Chúng tôi duy trì lượng hàng tồn kho lớn tại TP.HCM và Hà Nội. Đối với các kích thước phổ thông DN15-DN50, hàng luôn có sẵn, đáp ứng tiến độ các công trình gấp rút.
3. Hậu mãi và bảo hành:
Bảo hành: 12 tháng cho toàn bộ sản phẩm.
Bảo trì: Hỗ trợ kỹ thuật trực tuyến 24/7.
Chính sách đổi trả: 1 đổi 1 trong vòng 7 ngày nếu lỗi nhà sản xuất .
Câu hỏi 1: Van bi inox 304 có dùng được cho nước biển không?
Trả lời: Inox 304 có thể dùng cho nước biển trong thời gian ngắn, nhưng lâu dài sẽ bị rỗ (ăn mòn chloride). Nếu nước biển hoặc hóa chất có nồng độ muối cao, Vankimphat khuyến nghị dùng Inox 316 có chứa Molypden để chống ăn mòn tốt hơn .
Câu hỏi 2: Tay gạt của em bị kẹt cứng, không xoay được?
Trả lời: Nguyên nhân có thể do lưu chất bị khô hoặc kết tủa bám vào bi. Bạn có thể tháo van ra khỏi hệ thống, ngâm dung dịch tẩy cặn (đối với nước cứng hoặc hóa chất). Nếu vẫn không được, cần thay mới bộ gioăng bi hoặc thay van mới.
Câu hỏi 3: Làm sao để phân biệt van giả và thật?
Trả lời: Van Hàn Quốc thật có tem phụ bạc, mã sản phẩm rõ ràng, bề mặt thân van sáng bóng đều màu, chữ khắc laser sắc nét. Van giả thường có màu xám đục, có vết rỗ hoặc hạt cát trên bề mặt. Hãy yêu cầu đơn vị bán cung cấp Certificate of Origin (C/O) để biết chính xác xuất xứ.
Câu hỏi 4: Tôi nên chọn van 2PC hay 3PC?
Trả lời: Nếu ngân sách eo hẹp và bạn không có nhu cầu vệ sinh thường xuyên, chọn 2PC. Nếu bạn đang vận hành hệ thống thực phẩm, dược phẩm hoặc các lưu chất cần vệ sinh định kỳ lõi van, hãy chọn 3PC vì dễ tháo lắp mà không cần tháo cả đường ống .
Van bi inox 304 nối ren Hàn Quốc là sự lựa chọn hoàn hảo cho các kỹ sư cơ khí, nhà thầu M&E và chủ đầu tư nhờ sự kết hợp hoàn hảo giữa chi phí đầu tư hợp lý và hiệu suất vận hành bền bỉ. Với khả năng chịu nhiệt, chịu áp và kháng ăn mòn vượt trội, đây là "chìa khóa" kiểm soát dòng chảy an toàn cho mọi công trình.
Vankimphat.com tự hào là địa chỉ hàng đầu cung cấp dòng van bi cao cấp này. Hãy liên hệ ngay hôm nay để được tư vấn chọn đúng kỹ thuật và nhận báo giá cạnh tranh nhất.
