VAN BI INOX 304 MẶT BÍCH HWASUNG
VAN BI INOX 304 MẶT BÍCH HWASUNG
Thương hiệu HWASUNG
Model HS-25
Chất liệu thân Thép không gỉ AISI 304 (Inox 304)
Chất liệu bi & cán Inox 304 / Inox 316 (Tùy phiên bản)
Gioăng làm kín PTFE (Teflon) - 100% nguyên sinh
Kiểu kết nối Mặt bích (Flanged End)
Áp suất làm việc PN16 - PN25 (16kg - 25kg/cm²)
Nhiệt độ hoạt động -20°C đến +180°C (Với gioăng PTFE tiêu chuẩn)
Môi trường ứng dụng Nước, dầu, khí nén, axit nhẹ, bia, thực phẩm.
Giới thiệu uy tín của Vankimphat trên thị trường van công nghiệp, cam kết hàng chính hãng, bảo hành tốt.

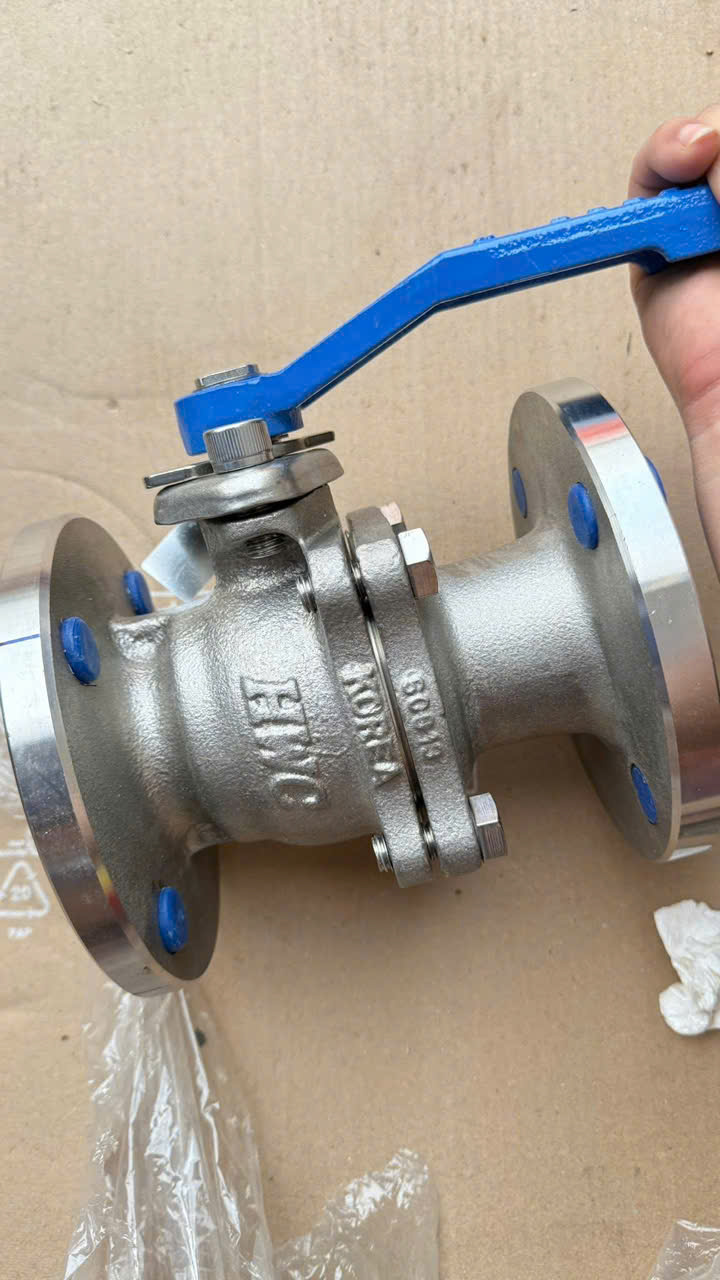

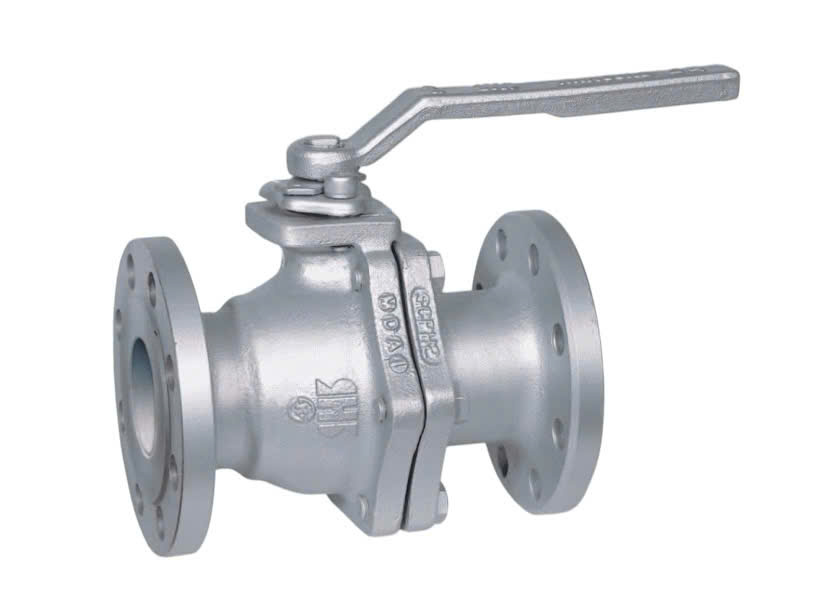

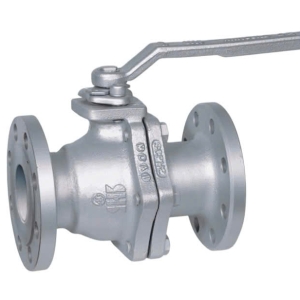

Van bi inox 304 mặt bích HWASUNG HS-25 là dòng van điều khiển on/off (đóng mở) đường ống được sản xuất bởi thương hiệu HWASUNG Hàn Quốc (lưu ý: phân biệt với thiết bị máy phân tích HS-25). Dòng van này có thân được làm từ thép không gỉ SUS304 (AISI 304), kết nối mặt bích và thuộc dòng sản phẩm HS-25.
Xuất xứ: Hàn Quốc (Thương hiệu HWASUNG).
Chất liệu: Thân Inox 304 (Chống ăn mòn tốt, phổ biến bậc nhất trong ngành nước và công nghiệp nhẹ).
Kiểu kết nối: Mặt bích (Tiêu chuẩn JIS, ANSI, hoặc BS – tùy phân khúc).
Dễ dàng tháo lắp, bảo trì hệ thống.
Chịu được lực kéo và áp lực cao hơn so với dạng ren hay wafer.
Phù hợp với các đường ống từ trung bình đến lớn (DN50 trở lên).
Cấu tạo chính bao gồm:
Thân van: Inox 304, được đúc nguyên khối bằng công nghệ đúc khuôn mẫu chính xác (Investment Casting) giúp bề mặt nhẵn, không rỗ khí.
Bi van (Cầu bi): Hình cầu, được mạ crom cứng hoặc đánh bóng gương (Mirror Polished) để đảm bảo độ kín tuyệt đối khi tiếp xúc với gioăng.
Gioăng làm kín (Seat): Thường là PTFE (Teflon) hoặc RTFE (PTFE gia cường). Đây là điểm yếu và mạnh của van – chịu nhiệt tốt (~200°C), chịu hóa chất, nhưng không chịu được nhiệt độ quá cao hay hơi nước bão hòa.
Cán van (Stem): Inox 304, được thiết kế chống bật (Blow-out proof) để đảm bảo an toàn khi áp suất tăng đột ngột, cán không bị bắn ra ngoài.
Bộ điều khiển: Tay gạt (Lever) hoặc hộp số (Gearbox) cơ bản; hoặc kết hợp với đầu điện (Actuator) và đầu khí nén.
Van hoạt động dựa trên nguyên lý xoay 90 độ. Khi cán van xoay:
0° (Vị trí song song với ống): Van mở hoàn toàn => Lưu chất đi qua.
90° (Vị trí vuông góc với ống): Van đóng hoàn toàn => Chặn dòng.
Do thiết kế lỗ cầu bằng đường kính ống (Full Port) hoặc giảm (Reduced Port) nên tổn thất áp suất qua van là rất nhỏ.
Theo kiểu điều khiển:

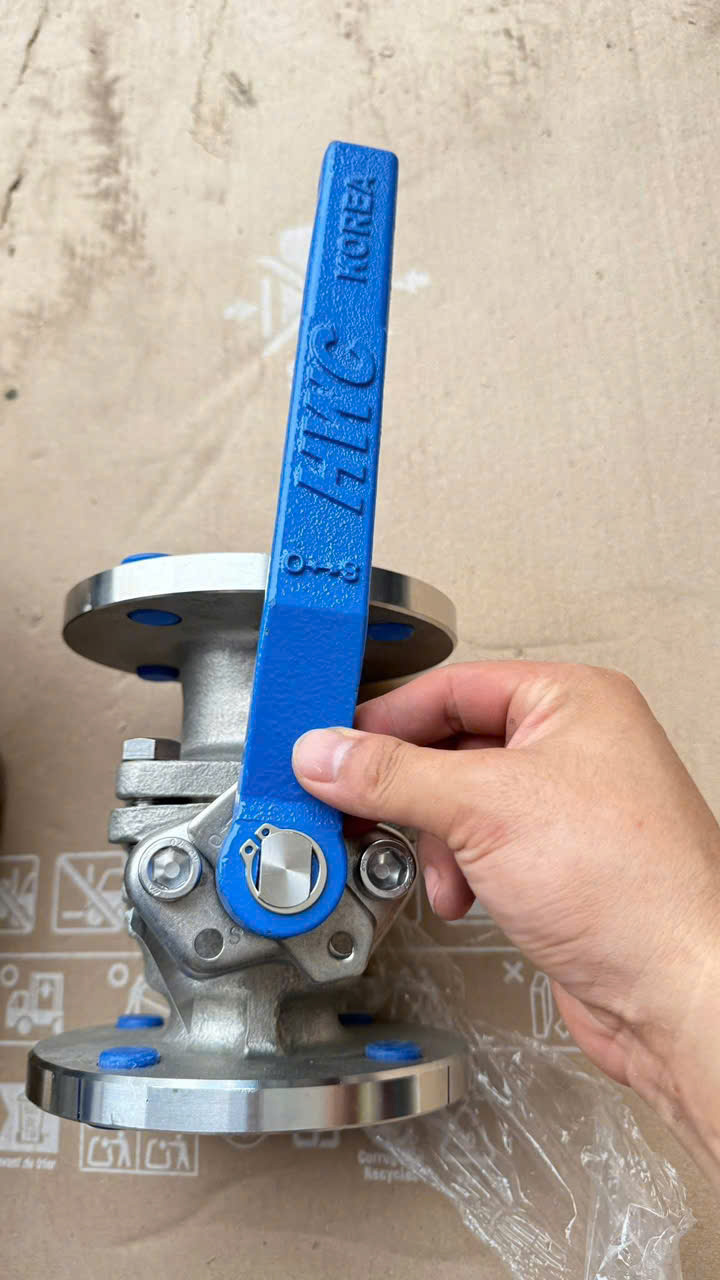

Van bi tay gạt (Lever Handle) dành cho DN15-DN150.
Van bi hộp số (Gearbox) dành cho DN200-DN300 (vì lực xoay lớn).

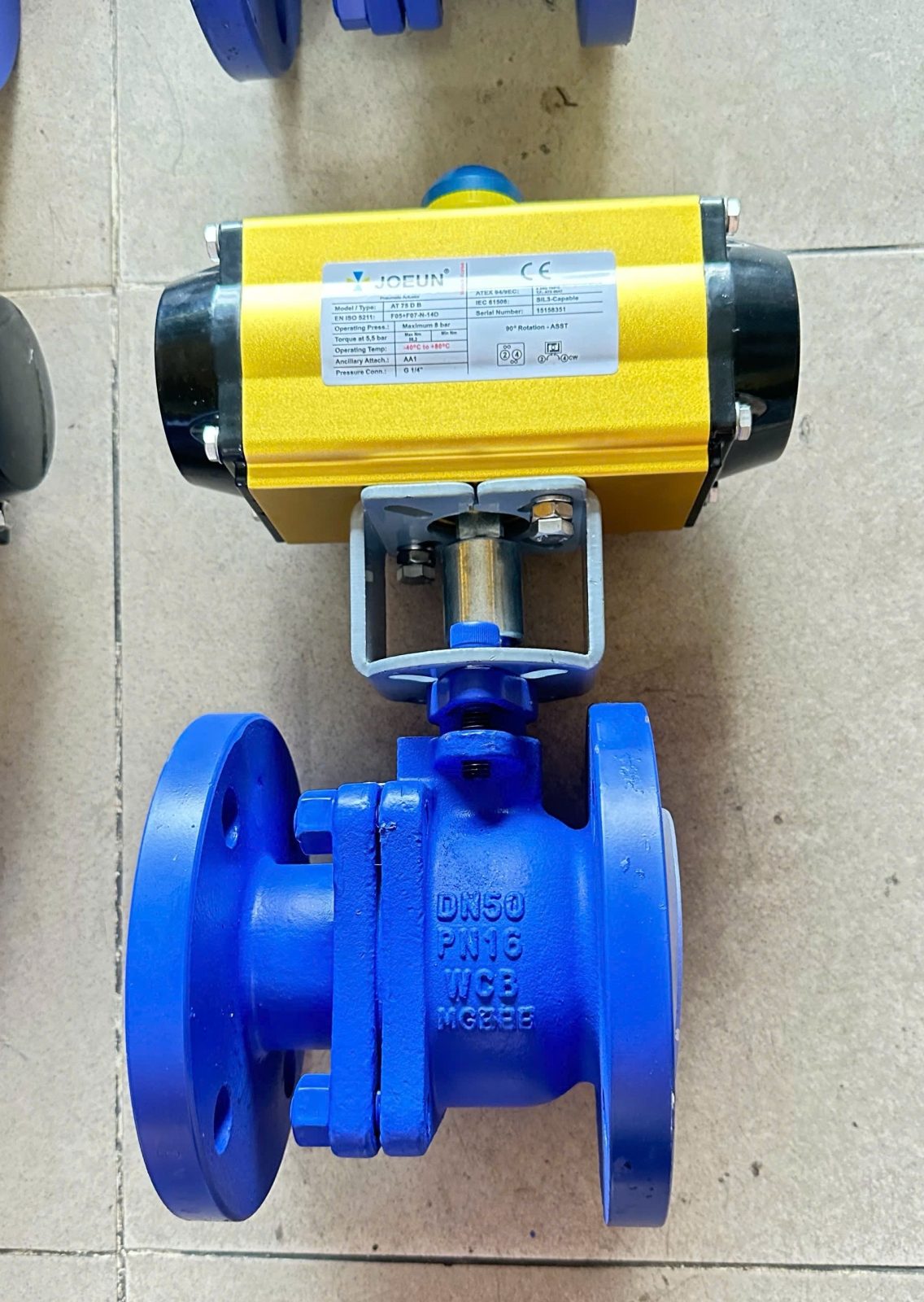

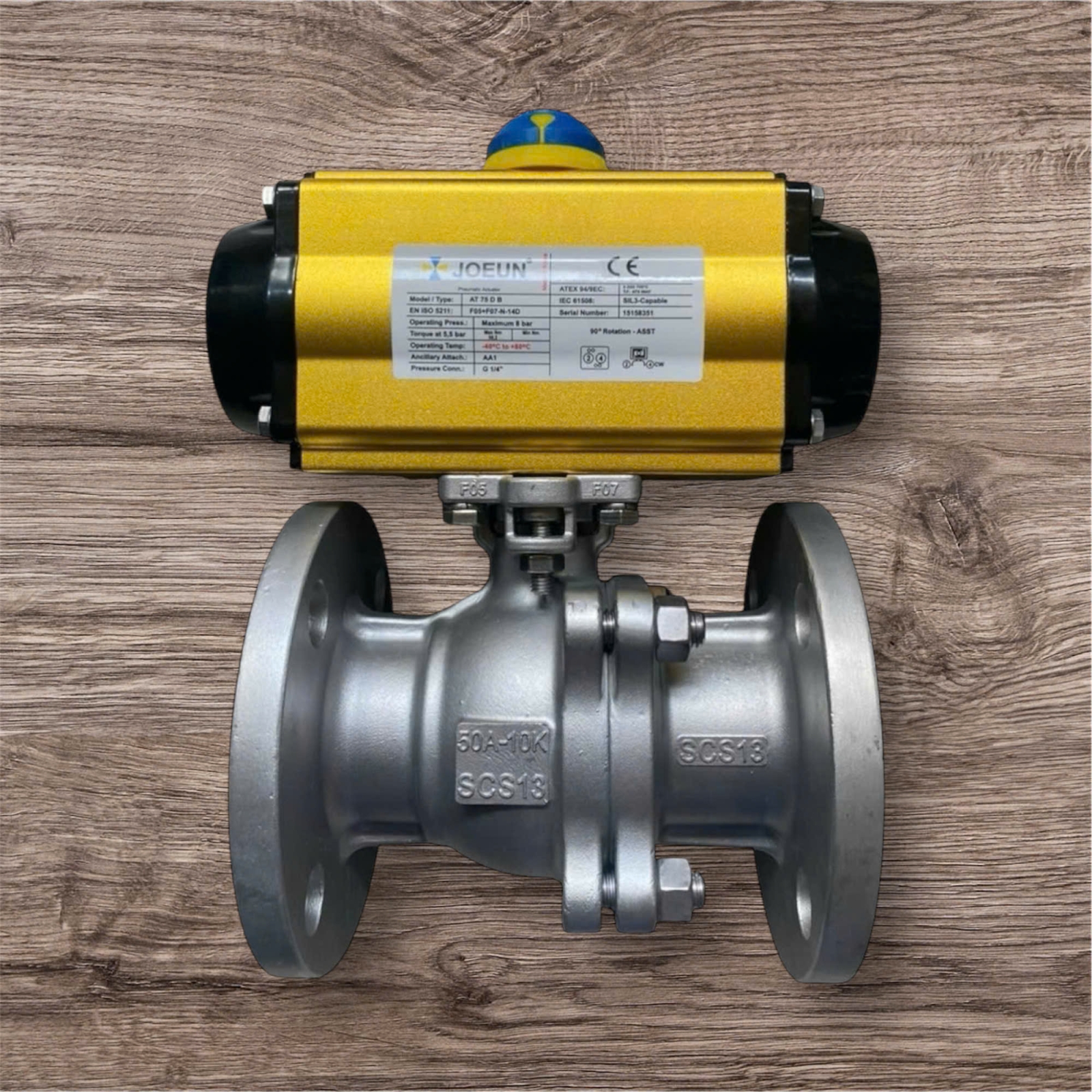

Van bi điều khiển khí nén (Pneumatic Actuator): Dùng cho hệ thống tự động hóa.

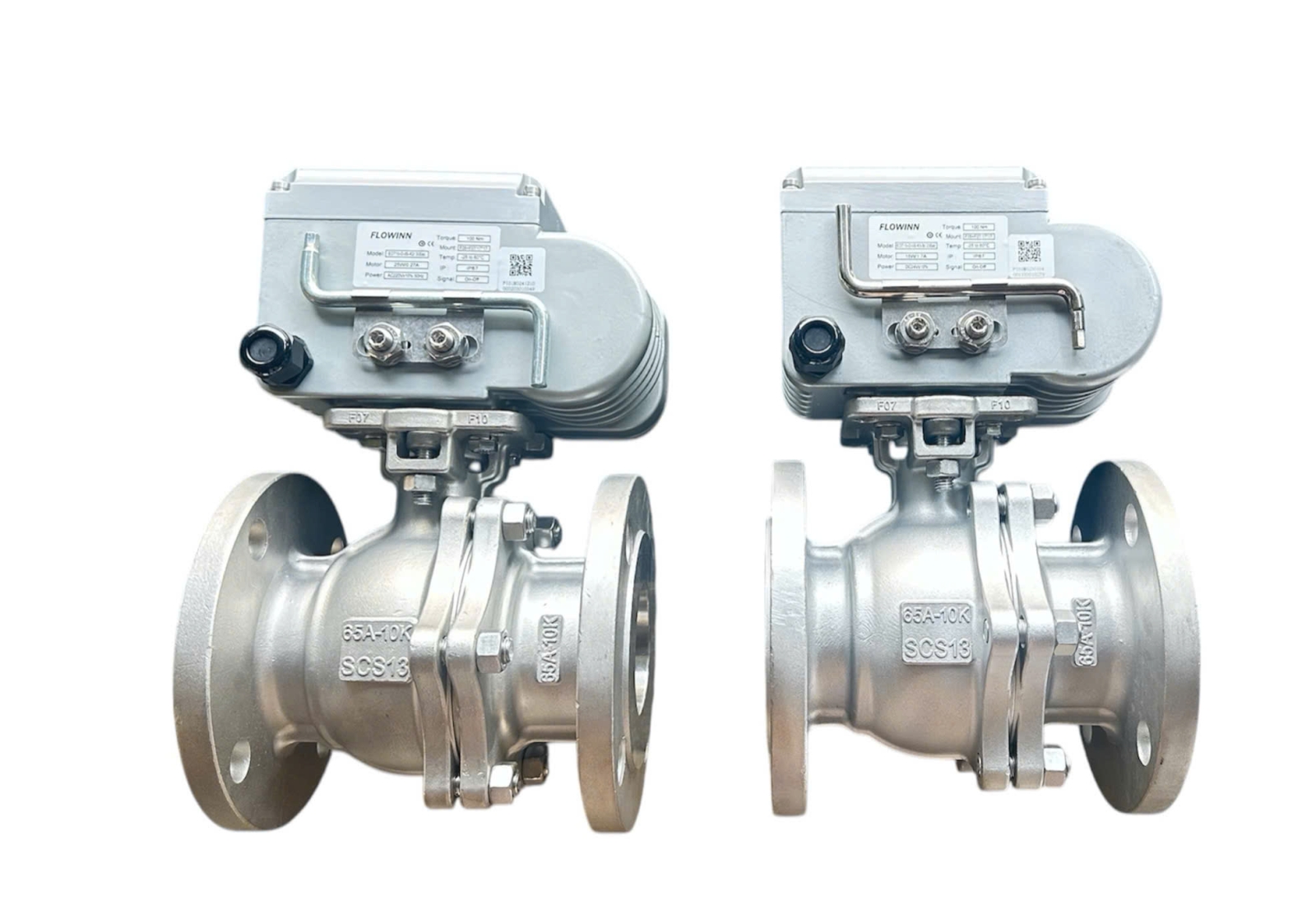

Van bi điều khiển điện (Electric Actuator): Dùng cho hệ thống PLC, điều khiển từ xa.
Theo tiêu chuẩn mặt bích:
JIS 10K (Nhật Bản/Châu Á): Phổ biến nhất tại Việt Nam.
ANSI 150 (Mỹ): Dùng cho dự án nước ngoài.
DIN PN16 (Châu Âu): Dùng cho máy móc Đức, Ý.

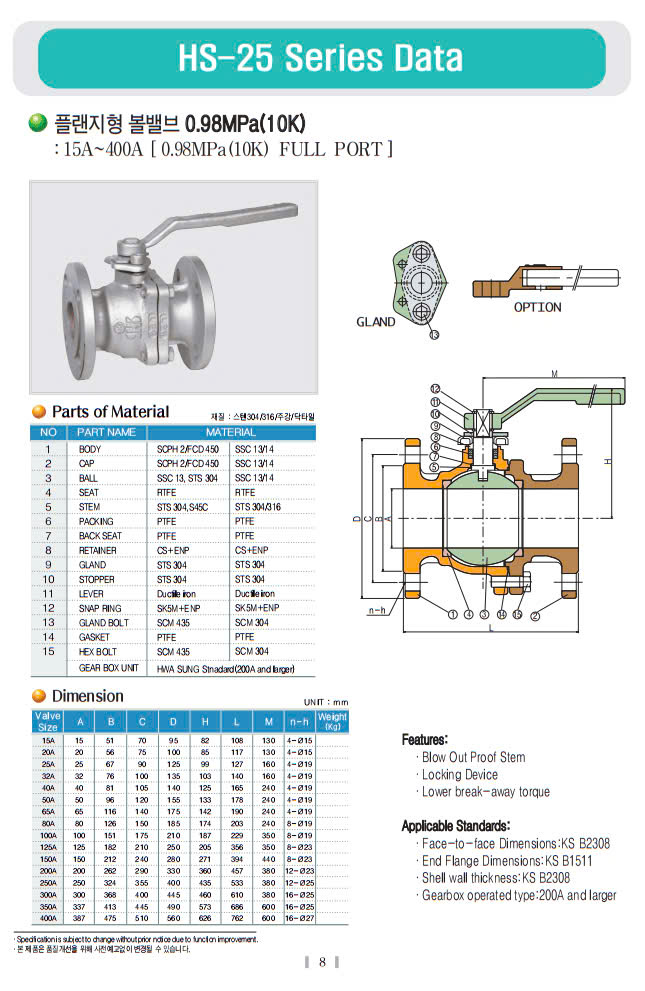

| Thông số | Giá trị / Tiêu chuẩn |
|---|---|
| Thương hiệu | HWASUNG |
| Model | HS-25 |
| Chất liệu thân | Thép không gỉ AISI 304 (Inox 304) |
| Chất liệu bi & cán | Inox 304 / Inox 316 (Tùy phiên bản) |
| Gioăng làm kín | PTFE (Teflon) - 100% nguyên sinh |
| Kiểu kết nối | Mặt bích (Flanged End) |
| Áp suất làm việc | PN16 - PN25 (16kg - 25kg/cm²) |
| Nhiệt độ hoạt động | -20°C đến +180°C (Với gioăng PTFE tiêu chuẩn) |
| Môi trường ứng dụng | Nước, dầu, khí nén, axit nhẹ, bia, thực phẩm. |

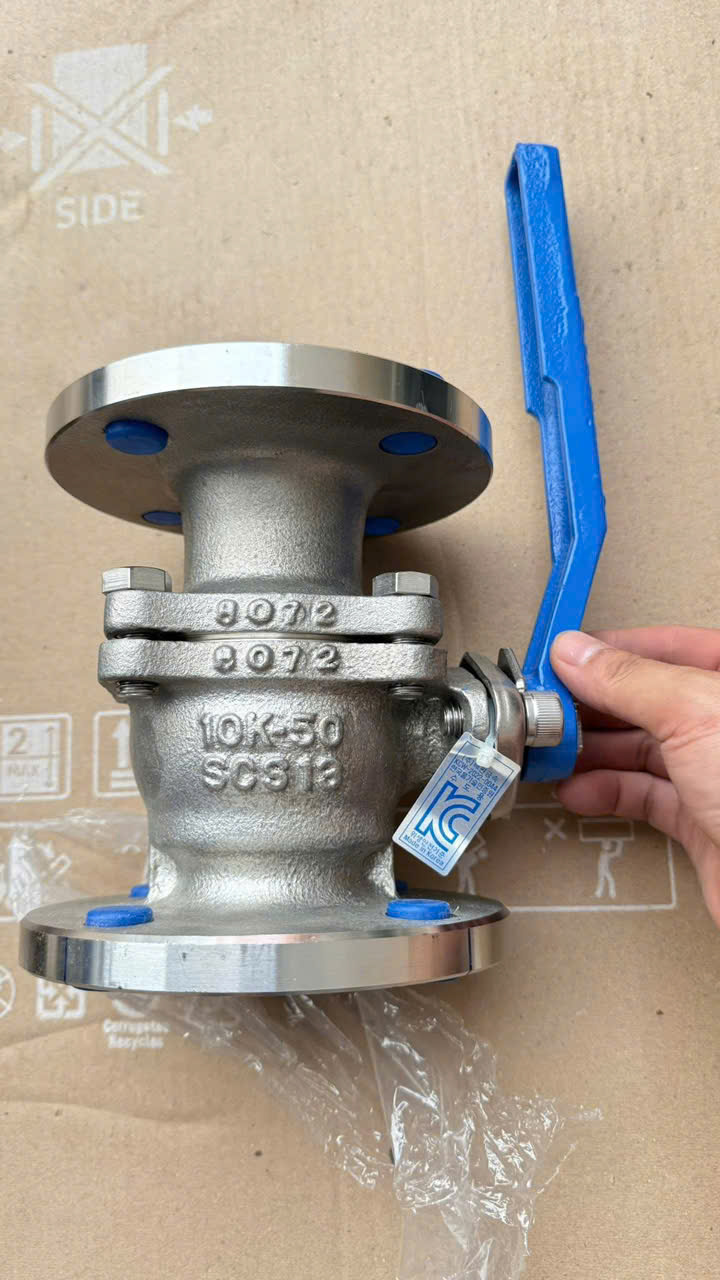

Ví dụ: Van bi inox 304 mặt bích DN50:
Chiều dài thân (L): 178 mm
Đường kính ngoài mặt bích: 155 mm
Đường kính lỗ bi: 49 mm (Full port)
Giới hạn bền kéo của Inox 304: > 520 MPa.
Cấp độ bền thân van: Đạt tiêu chuẩn API 607 và ISO 10497 (Chống cháy - Fire safe).
Khả năng chống ăn mòn: Inox 304 có khả năng kháng nước, hóa chất công nghiệp thông thường, không gỉ sét như thép gang hay thép carbon. Rất phù hợp với khí hậu ẩm ướt như Việt Nam.
Độ kín tuyệt đối: Nhờ công nghệ gia công bi cầu chính xác và gioăng PTFE chất lượng cao, van đảm bảo không rò rỉ khi đóng (Zero Leakage).
Vận hành nhẹ nhàng: Mô-men xoay thấp, không cần lực quá lớn so với van cổng hay van cầu.
Thiết kế gọn nhẹ: So với van cổng (Gate valve) cùng kích thước, van bi có chiều cao (H) nhỏ hơn, tiết kiệm không gian lắp đặt.
Thương hiệu HWASUNG: Sản xuất theo công nghệ Hàn Quốc, chất lượng ổn định hơn hàng Trung Quốc generic, nhưng giá cả cạnh tranh hơn hàng Âu Mỹ.
Không chịu được nhiệt cực cao: Gioăng PTFE bắt đầu biến dạng ở ~250°C, KHÔNG dùng cho hơi nóng (Saturated steam) trên 180°C. (Ghi chú: Muốn dùng hơi, phải đặt loại Graphite - thường không có sẵn cho inox 304).
Không dùng cho môi trường có hạt rắn: Nếu lưu chất có cặn bã, cát, sạn, bề mặt bi van và gioăng sẽ bị trầy xước, gây rò rỉ.
Giá thành cao hơn inox 201: Tuy nhiên độ bền và tính thẩm mỹ cao hơn hẳn.
Đây là ứng dụng phổ biến nhất. Van bi inox 304 mặt bích được dùng để cấp nước cho tòa nhà cao tầng, bể bơi, trạm bơm.
Lý do chọn: Không gỉ, vệ sinh, dễ vận hành.
Yêu cầu cao về vệ sinh an toàn thực phẩm. Inox 304 không bị oxy hóa, van được thiết kế dễ vệ sinh, không đọng cặn bám.
Lưu ý: Nên chọn loại Full Port (lỗ bi lớn bằng đường ống) để tránh tắc nghẽn khi vệ sinh bi.
Inox 304 kháng được phần lớn các dung dịch hóa chất vô cơ, axit loãng, kiềm. Dùng để điều tiết dung dịch tẩy rửa, axit yếu trong hệ thống xử lý nước thải.
Dùng để chặn/cấp nước giải nhiệt, nước lạnh cho các FCU, AHU, tháp giải nhiệt.
JIS 10K: Giá tốt nhất, phổ biến tại Việt Nam, dễ tìm thay thế.
ANSI 150: Đòi hỏi bu lông cường độ cao hơn, thường dùng trong xuất khẩu.
DIN PN16: Chuẩn Châu Âu, ty van ren trong nhưng chất lượng ren tốt hơn.
Vs. Kitz (Nhật): Kitz hàng Nhật chất lượng hàng đầu nhưng giá rất cao. HWASUNG là giải pháp kinh tế hơn, phù hợp ngân sách vừa phải.
Vs. Neway (Trung Quốc): Neway là hàng Trung chất lượng tốt (một số lô phân khúc cao), nhưng HWASUNG Hàn Quốc có lợi thế “tâm lý xuất xứ” và hoàn thiện bề mặt thường mịn hơn.
Vs. Pacific (Hàn Quốc): Pacific là đối thủ trực tiếp. Nhìn chung HWASUNG và Pacific có mức giá tương đương, tùy từng lô hàng nhập khẩu. Tuy nhiên cấu trúc chống cháy của HWASUNG thường được đánh giá cao hơn trong các báo cáo kỹ thuật.
304: Chi phí rẻ hơn ~15-20%, phù hợp nước, dầu, khí, thực phẩm.
316: Chứa Molybdenum, chống ăn mòn muối & axit mạnh hơn, dành cho môi trường nước biển, hóa chất độc hại. (*Gợi ý bán chéo: Nếu khách cần dùng axi mạnh, hãy giới thiệu dòng HS-35 thân 316*).
Rẻ: Van Trung Quốc thương hiệu trôi nổi (Không tem mác) – Rủi ro rỗ khí, vỡ thân.
Trung bình (Tối ưu): Van Hwasung HS-25 – Tốt nhất phân khúc giá.
Đắt: Hàn Quốc nhập khẩu nguyên chiếc 100% hoặc Nhật/Đức.
Xác định kích thước: Đo chính xác DN. Không nên dùng van bi 50 cho ống 50 nếu lưu chất có bùn, nên dùng van cổng hoặc van bướm.
Xác định tiêu chuẩn bích (JIS/ANSI/DIN). Phải xem kỹ mặt bích đối ứng của đường ống.
Xác định kiểu vận hành: Đặt tính “dùng tay gạt hay lắp tự động”? Nếu mua sau này lắp điện thì nên mua van cổ cao (ISO 5211) để dễ gắn phụ kiện.
Không được dùng đòn bẩy kéo dài tay gạt: Điều này gây hỏng bi hoặc gãy cán van.
Lắp đúng chiều: Van bi thường đóng mở không phân biệt chiều, nhưng để tránh va chạm thủy lực, nên lắp sao cho phần thân chịu lực tốt nhất.
Ren bích: Phải dùng gioăng đệm làm kín giữa 2 mặt bích (thường là gioăng cao su non hoặc sợi amiăng).
Định kỳ 6 tháng: Vặn thử tay gạt xem có nặng không. Tra mỡ van (Mỡ chuyên dụng cho van bi thông qua van dầu mỡ - Grease fitting).
Xử lý sự cố rò rỉ:
Rò rỉ qua cán: Siết ốc gland (đai ốc giữ cán) lại 1/4 vòng.
Rò rỉ qua thân (giữa 2 nửa thân): Siết ốc thân.
Rò rỉ qua bi: Phải thay gioăng seat.
(Lưu ý: Đây là nội dung được khách hàng tìm kiếm nhiều nhất sau khi đọc xong kỹ thuật)
| Kích thước (DN) | Tay gạt (VND) | Hộp số (VND) | Airtac khí nén (VND) | Ghi chú |
|---|---|---|---|---|
| DN15 | 500,000 | Liên hệ | 2,500,000 | Kho HCM |
| DN20 | 600,000 | Liên hệ | 2,600,000 | Kho HCM |
| DN25 | 750,000 | Liên hệ | 2,800,000 | Kho HCM |
| DN40 | 1,200,000 | Liên hệ | 3,500,000 | Đặt hàng |
| DN50 | 1,600,000 | 3,000,000 | 4,500,000 | Bán chạy |
| DN80 | 3,000,000 | 4,500,000 | 7,000,000 | Bán chạy |
| DN100 | 5,500,000 | 6,500,000 | 12,000,000 | Hàng order |
| DN150 | Liên hệ | 14,000,000 | 25,000,000 | Hàng order |
| Lưu ý: Giá trên mang tính tham khảo, chưa VAT 10%, phí vận chuyển. Giá thay đổi theo thị trường Inox. Gọi [Số điện thoại] để có giá tốt nhất. |
Bảo hành: 18 tháng cho lỗi nhà sản xuất.
Giao hàng: Miễn phí vận chuyển nội thành HCM cho đơn hàng > 5tr.
Hỗ trợ lắp đặt: Có kỹ thuật hỗ trợ tận nơi tại các khu công nghiệp trọng điểm.
Tóm lại, van bi inox 304 mặt bích HWASUNG HS-25 là giải pháp hoàn hảo cho hệ thống đường ống dẫn nước, khí nén và hóa chất nhẹ nhờ độ bền cao, giá thành hợp lý và dễ bảo trì.
Hãy liên hệ ngay với Vankimphat.com để được tư vấn chọn đúng mã sản phẩm phù hợp với áp lực và lưu lượng của công trình.
Hotline/Zalo: 0978671212
Q1: Van bi inox 304 mặt bích Hwasung HS-25 có dùng được cho nước muối không?
A: Chân thành khuyên KHÔNG. Inox 304 sẽ bị rỗ (pitting) trong môi trường nước muối (Clorua cao). Bạn nên dùng van Inox 316 (Hwasung dòng HS-35) hoặc van nhựa PVC/UPVC.
Q2: Kích thước mặt bích của HS-25 có vừa với van tiêu chuẩn JIS 10K không?
A: Có. Dòng HS-25 hướng thị trường Việt được nhập về với tiêu chuẩn mặt bích JIS 10K (Khoan lỗ 13mm, 15mm...), lắp vừa với ống thép mạ kẽm tiêu chuẩn Việt Nam.
Q3: Tại sao tay gạt van bi bị cứng, khó xoay?
A: Có 3 nguyên nhân chính: (1) Gioăng PTFE bị trương nở do hóa chất không phù hợp; (2) Thiếu mỡ bôi trơn phần cổ van; (3) Cặn bẩn khô cứng bám vào bi cầu bên trong.
Q4: Vankimphat có gắn đầu điều khiển khí nén cho van này không?
A: Có. Chúng tôi nhận lắp ráp bộ điều khiển khí nén (Airtac, Mindman, STNC...), van điện từ 24V/220V và bộ điều khiển điện (rotork).
Q5: Mua bao nhiêu thì được giảm giá sỉ?
A: Hãy liên hệ hotline để có báo giá sỉ tốt nhất cho số lượng 10 cái trở lên.
