Van bi điều khiển khí nén là gì?
Van bi inox điều khiển khí nén hay van bi inox khí nén là loại van được làm bằng chất liệu inox 201, inox 304, inox 316 được thiết kế gồm phần thân van bi với các kiểu thân van bi 1 mảnh, 2 mảnh, 3 mảnh và đầu điều khiển khí nén. Van bi inox khí nén được dùng để đóng mở hệ thống giúp chặn các lưu chất hoặc cho các lưu chất lưu thông qua van bằng các điều chỉnh quả bi rỗng nằm trong thân van.
Van bi 3 PC inox điều khiển khí nén được lắp đặt với các hệ thống theo nhiều kiểu van như van bi inox lắp ren, van bi inox lắp bích, van bi inox rắc co, van bi inox 3 ngã, van bi inox vi sinh,... Van bi inox khí nén làm việc phù hợp với các môi trường có chất ăn mòn cao, sử dụng phù hợp với môi trường có nhiệt độ cao, áp suất lớn sử dụng trong nhiều hệ thống lớn nhỏ từ DN15 – DN1500. Van bi inox được chúng tôi nhập khẩu từ các nước lớn như Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, G7, Malaysia,... với chất lượng cao, chính hãng và giá thành rẻ nhất thị trường.
2. Thông số kỹ thuật Van bi inox điều khiển khí nén
Kích cỡ van: DN15 – DN1500
Thân van: gang, gang dẻo, thép, inox
Quả bi rỗng: inox 304, 316
Trục: thép, inox, gang,...
Đệm, gioăng, lót làm kín: cao su, EPDM, viton, teflon, inox,...
Đầu khí nén: hợp kim nhôm, nhựa
Kiểu điều khiển: ON/OFF và tuyến tính
Kiểu lắp : lắp ren, lắp bích, racco, clamp, nối hàn,...
Kiểu thân van: 1 mảnh, 2 mảnh, 3 mảnh, 2 ngã, 3 ngã
Áp suất khí nén: 1 – 10 bar
Áp suất làm việc: PN10, PN16, PN25, PN40
Nhiệt độ làm việc: - 20 độ C đến 250 độ C
Môi trường làm việc: nước, nước sạch, nước thải, hơi, khí, gas, dung dịch, hóa chất,...
Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản, G7,...
Bảo hành: 12 tháng
3. Cấu tạo Van bi inox điều khiển khí nén
3.1.Thân van bi inox
Thân van bi ngoài được làm bằng chất liệu inox sus 201, sus 304, sus 316 được dùng để kết nối với các hệ thống đường ống theo kiểu lắp mặt bích, lắp ren, racco, 3 ngã, clamp là nơi cho các lưu chất đi qua và tiếp xúc trực tiếp với các lưu chất.
Quả bi rỗng có 2 dạng: dạng chữ L và dạng chữ T dùng để cho hoặc chặn các lưu chất giúp chúng đi qua hoặc ngăn chúng lại.
Trục van là thanh truyền động trung gian kết nối phần quả bi với bộ điều khiển khí nén, giúp truyền cơ năng xuống quả bi, làm quả bi hoạt động đóng mở.
Gioăng làm kín thường được làm bằng cao su, teflon giúp các lưu chất không bị rò rỉ và chảy ra ngoài đảm bảo quá trình làm việc tốt nhất cho van và hệ thống.
Và các phụ kiện khác đi kèm như bulong ốc vít
3.2.Bộ điều khiển khí nén quốc
Bộ điều khiển khí nén JOEUN có cấu tạo khá đơn giản bên ngoài là lớp vỏ được làm bằng hợp kim nhôm cao cấp, bên trong là các bộ phận như pistong, bánh răng, trục, lò xo có nhiệm vụ thay thế người vận hành điều khiển quá trình đóng mở của quả bi nằm bên trong thân van bi. Bộ điều khiển khí nén có 2 loại điều khiển như:
Van bi điều khiển khí nén tác động đơn có bộ điều khiển sử dụng lò xo nằm bên trong đầu điều khiển để đóng mở quả bi nằm trong van.
Van bi điều khiển khí nén tác động kép trong bộ khí nén không có lò xo mà sử dụng khí nén để làm hoạt động pistong khiến van được vận hành.
4. Nguyên lý làm việc Van bi inox điều khiển khí nén
Van bi 3 mảnh inox điều khiển khí nén hoạt động theo nguyên lý chung là cấp khí nén vào bộ điều khiển van mở, và xả khí nén ra van đóng. Bộ điều khiển khí nén giúp người vận hành cài đặt được hành trình làm việc hay quá trình đóng mở của van, giúp dễ dàng kiểm soát được quá trình làm việc cũng như sử dụng van bi inox sao cho đạt tối đa năng suất làm việc. Van bi inox điều khiển khí nén có 2 loại van hoạt động theo 2 nguyên lý khác nhau như:
Van bi inox điều khiển khí nén ON/OFF hoạt động theo nguyên lý đóng mở hoàn toàn, nghĩa là đóng 100% và mở 100%.
Van bi inox điều khiển khí nén tuyến tính đóng mở theo từng góc độ tùy theo người vận hành mong muốn như các góc 30, 40, 50, 90,...
Tham khảo nguyên lý hoạt động van bi tại: van bi inox điều khiển khí nén.
5. Phân loại Van bi inox điều khiển khí nén

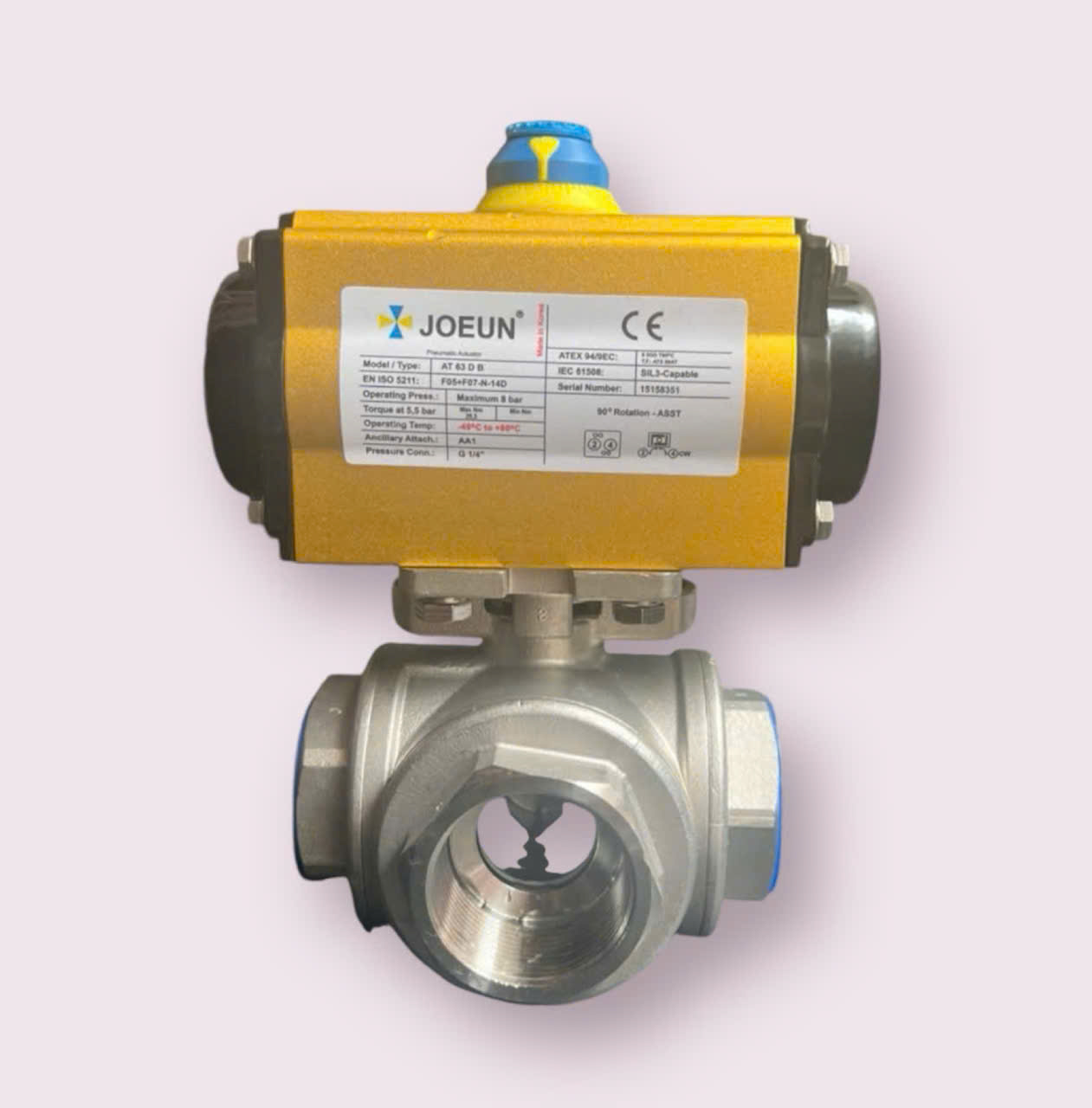

5.1.Van bi inox 3 ngã điều khiển khí nén

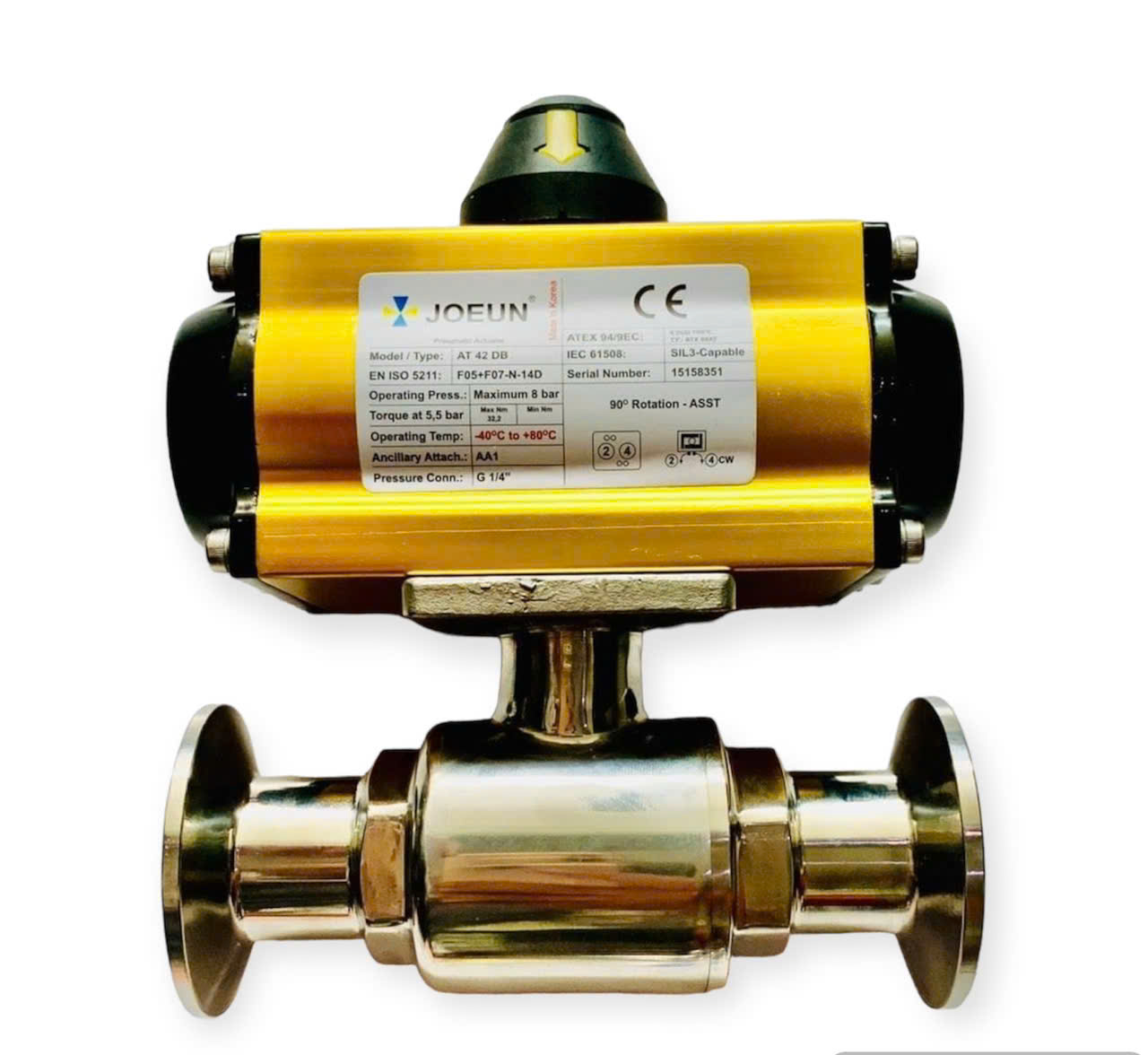

5.2.Van bi 3PC inox vi sinh điều khiển khí nén hàn quốc

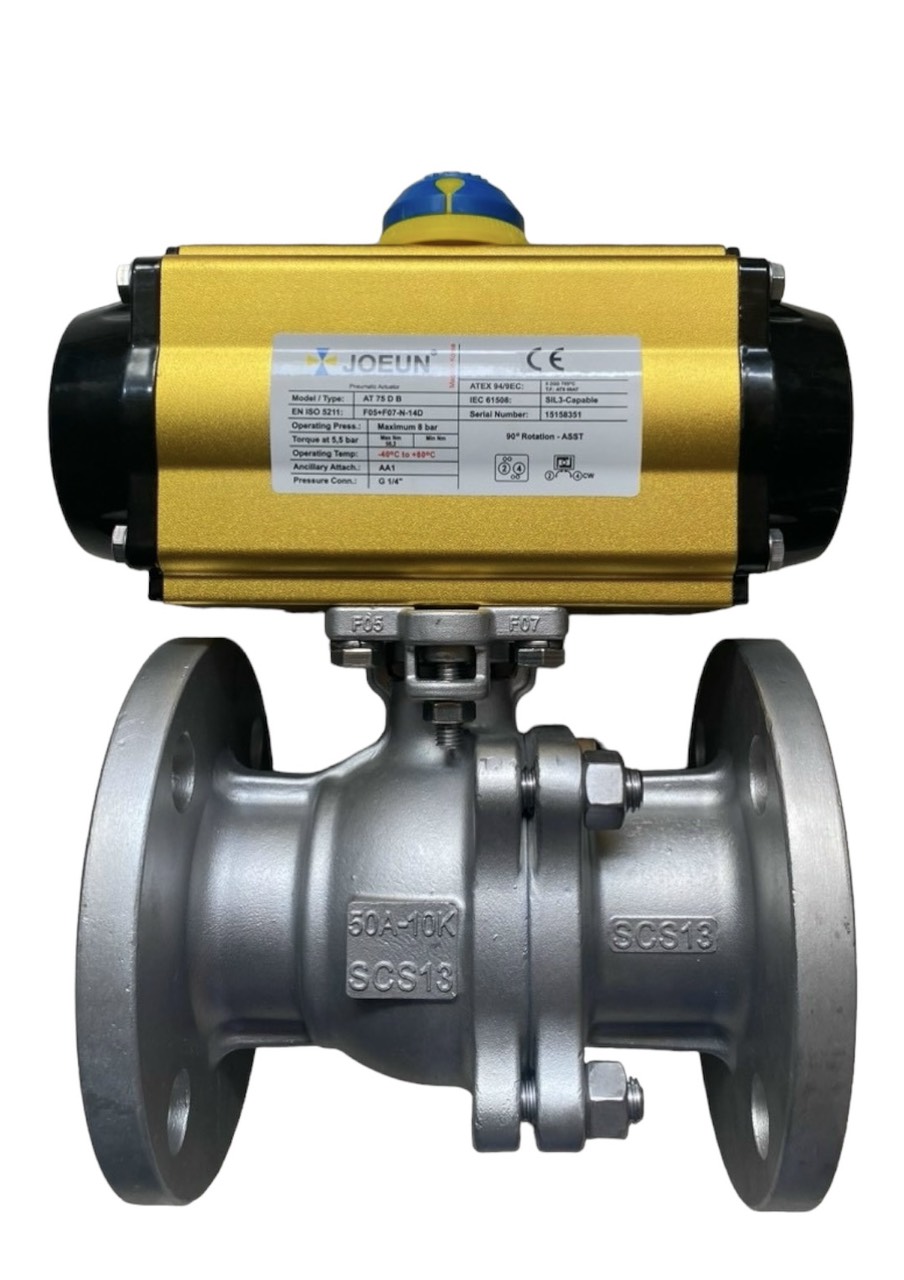

5.3.Van bi inox điều khiển khí nén lắp bích korea

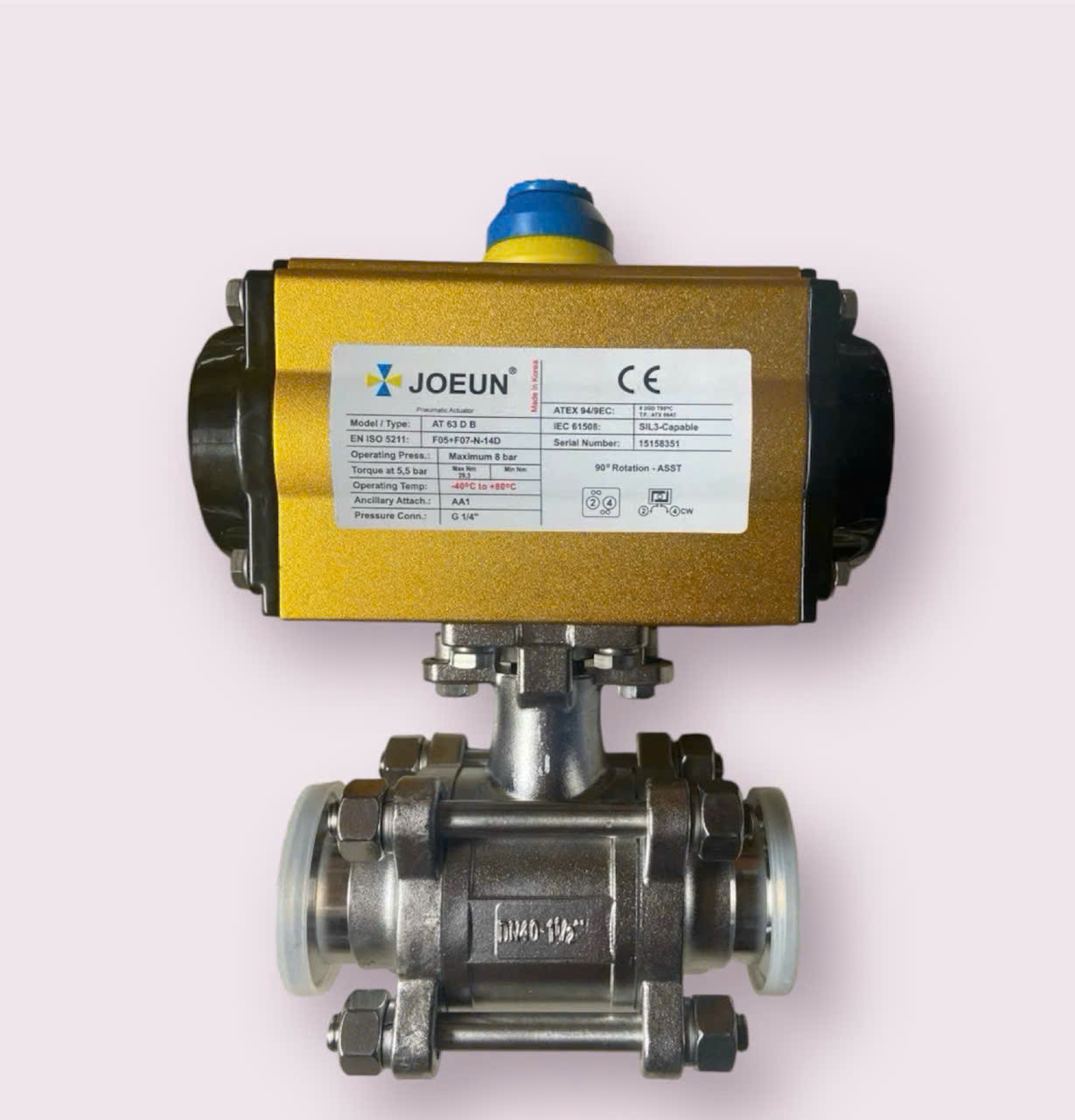

5.4.Van bi 3 mảnh inox điều khiển khí nén lắp clamp

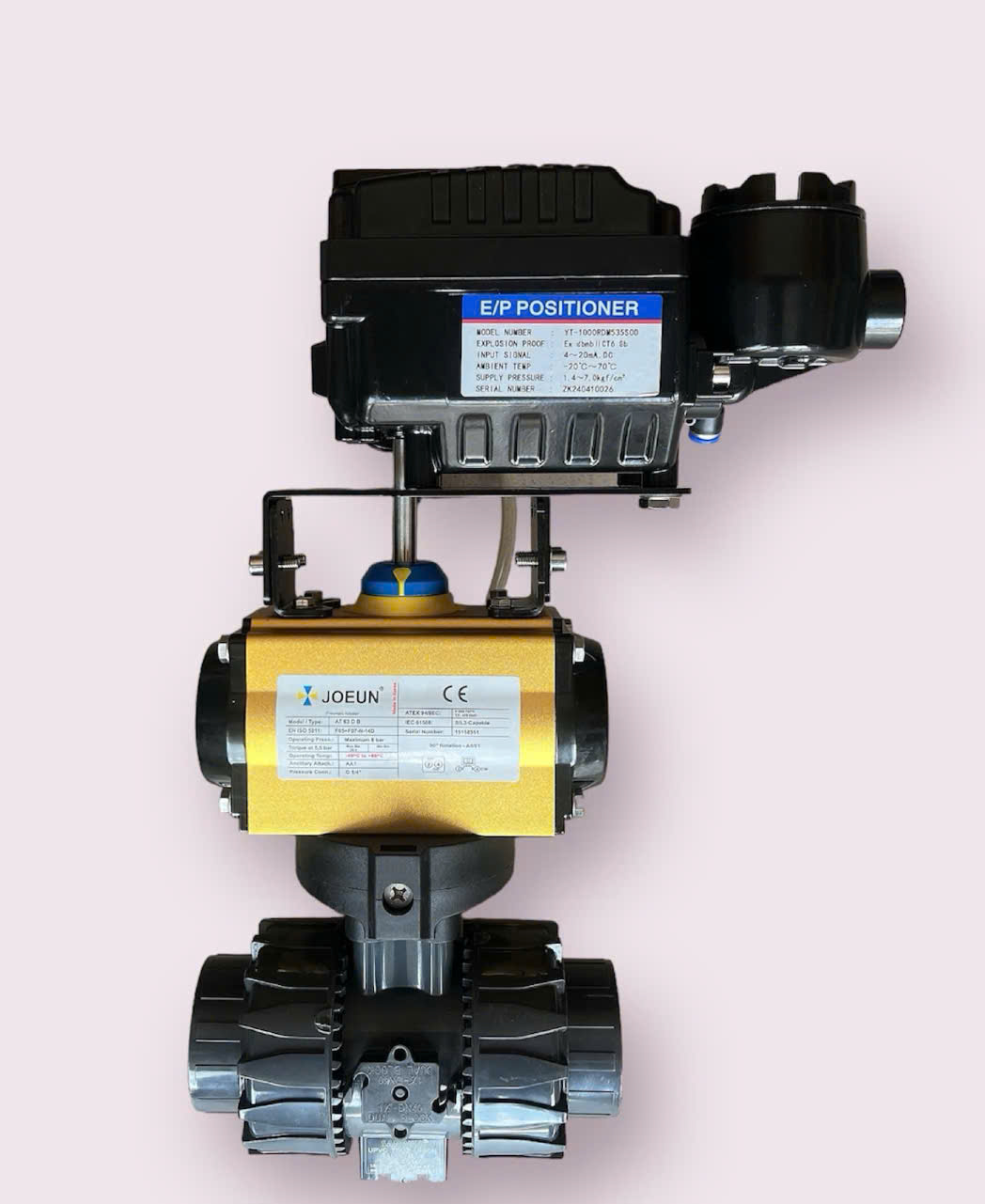

5.5.Van bi nhựa điều khiển khí nén racco
5.6.Van bi 2pc inox điều khiển khí nén đài loan

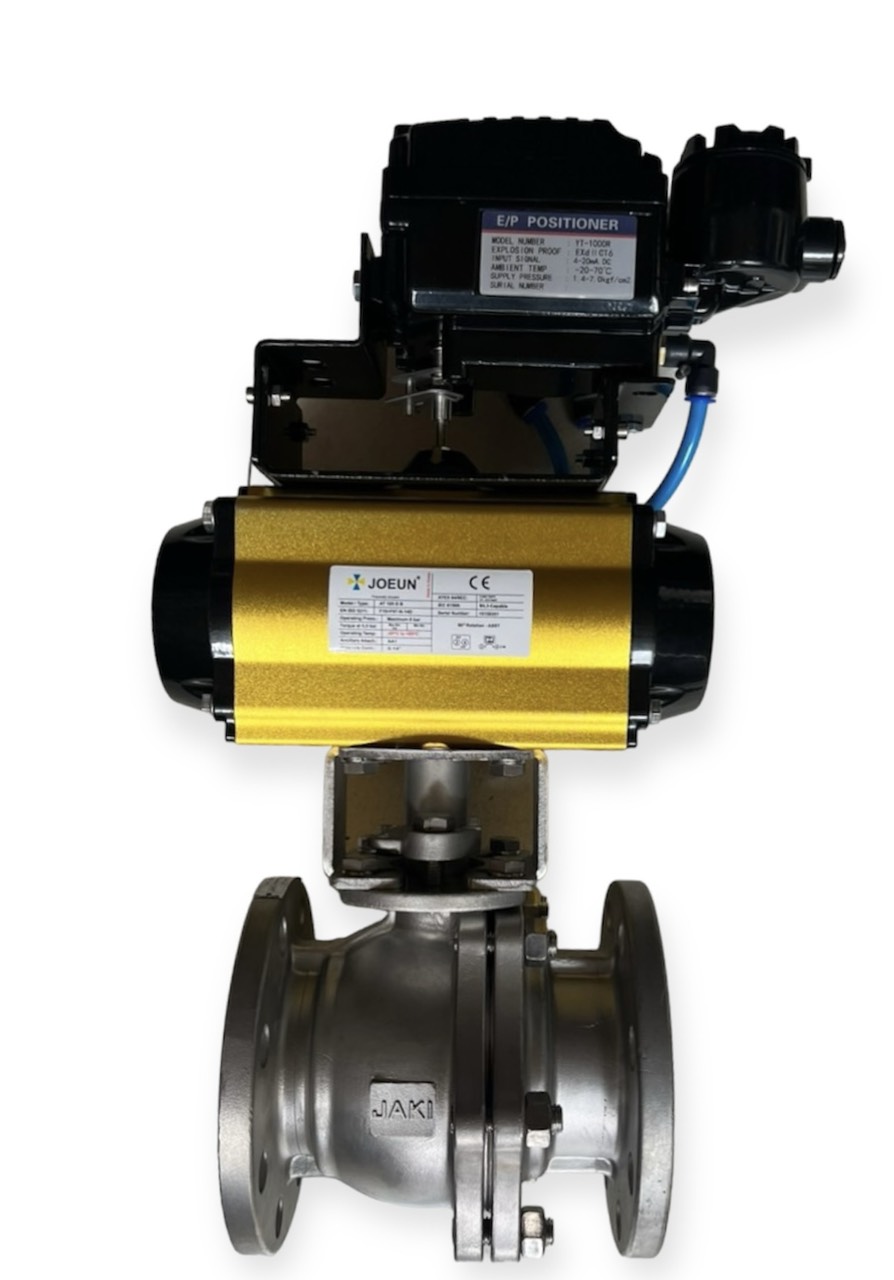

5.7.Van bi inox điều khiển khí nén tuyến tính joeun
6. Ứng dụng Van bi inox điều khiển khí nén
Van bi 3 mảnh inox điều khiển khí nén được ứng dụng trong nhiều hệ thống, thiết bị công nghiệp được sử dụng để lắp đặt trong các đường ống, các khu dân cư, khu công nghiệp như:
Ứng dụng van bi inox khí nén trong hệ thống xử lý nước sạch, nước thải trong các đường ống tại các nhà máy, khu dân cư, khu công nghiệp.
Ứng dụng van bi inox khí nén trong các dung dịch, hóa chất có axit, bazo, muối có các chất ăn mòn làm việc với môi trường có nhiệt độ cao áp suất lớn như nước biển, xăng, dầu,...
Ứng dụng van bi inox khí nén ứng dụng trong môi trường khí nén, lò hơi trong lò hơi, nồi hơi, hệ thống khí nén,...
Ứng dụng van bi inox khí nén ứng dụng trong sản xuất chế biến thực phẩm, dược phẩm, đồ uống nước khoáng, nước giải khát, rượu bia,...
7. Ưu điểm và nhược điểm Van bi inox điều khiển khí nén
7.1.Ưu điểm van bi inox điều khiển khí nén
Van bi 3 mảnh inox điều khiển bằng khí nén được ứng dụng để lắp đặt với nhiều hệ thống vì thế van bi inox khí nén có nhiều ưu điểm nổi trội hơn so với các loại van khác như:
Van có nhiều kiểu 2 như 2 ngã, 3 ngã hay 1 mảnh, 2 mảnh, 3 mảnh sử dụng lắp đặt phù hợp với nhiều hệ thống đường ống nhà máy, thiết bị,...
Van bi được làm bằng inox nên làm việc trong môi trường có chất ăn mòn, môi trường có nhiệt độ cao, áp suất lớn.
Van bi inox khí nén có nhiều kích cỡ từ nhỏ đến lớn từ DN15 – DN1500 lắp đặt cho nhiều hệ thống và thiết bị.
Van bi inox được điều khiển hoàn toàn tự động bằng bộ khí nén, giúp đỡ tốn sức của người vận hành như van tay gạt, tay kẹp.
Van bi inox khí nén dễ dàng tháo lắp, vận hành, bảo dưỡng van,... đặc biệt có thay thế các phần của van như thân van hoặc bộ điều khí nén.
Van bi inox khí nén được sản và được nhập khẩu trực tiếp từ các nước Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản, G7 với đấy đủ giấy tờ, sản phẩm chất lượng và có giá thành rẻ nhất thị trường.
Dịch vụ cung cấp đến quý khách hàng tốt, tư vấn và giao hàng nhanh, thời gian bảo hành 12 tháng.
7.2.Nhược điểm van bi inox điều khí nén
Van bi inox điều khiển khí nén có một số ít các nhược điểm khác như:
Van bi inox điều khiển khí nén thường có giá thành cao hơn các loại van khác chất liệu như gang, nhựa, thép, đồng,...
Lượng khí nén cấp vào bộ điều khiển phải sạch và không chứa các tạp chất bẩn.
Phải lắp đặt van phù hợp với từng hệ thống, không nên ngâm bộ khí nén trong lưu chất dễ gây hư hỏng.
Van được làm bằng chất liệu inox tuy nhiên một số lưu chất mạnh vẫn có thể ăn mòn, nên xem lưu chất.
