ĐỒNG HỒ ÁP SUẤT WIKA 232.50
Đồng hồ áp suất Wika
Hãng sản xuất: Wika
Xuất xứ: Đức / Trung Quốc
Thiết kế: EN 837-1
Kích thước đường kính mm. 63, 100, 160
Dải đo:
NS 63: 0 … 1 to 0 … 1000 bar
NS 100: 0 … 0.6 to 0 … 1000 bar
NS 160: 0 … 0.6 to 0 … 1600 bar
Tình trạng hàng: Có sẵn
Bảo hành: 12 tháng
Trong thế giới khắc nghiệt của nhà máy hóa chất, dàn khoan dầu khí hay hệ thống thủy lực, độ chính xác không chỉ là yêu cầu mà còn là điều kiện sống còn để đảm bảo an toàn. Giữa hàng trăm thương hiệu trên thị trường, Đồng hồ áp suất WIKA 232.50 nổi lên như một "tượng đài" về độ bền và công nghệ.
Câu hỏi thường trực của các kỹ sư là: "Đồng hồ áp suất WIKA 232.50 chức năng là gì?" và "Tại sao nó lại đắt hơn các dòng thông thường?". Bài viết này sẽ giải phẫu chi tiết từng ngóc ngách của sản phẩm – từ nguyên lý ống Bourdon bên trong, chất liệu thép không gỉ 316L, cho đến khả năng chống rung, chống xung áp lực. Nếu bạn đang tìm kiếm một giải pháp đo lường "toàn diện" cho hệ thống của mình, hãy cùng Vankimphat.com khám phá lý do vì sao WIKA 232.50 là lựa chọn số một cho mọi ứng dụng khắc nghiệt.
WIKA (Alexander Wiegand SE & Co. KG) là tập đoàn hàng đầu thế giới về công nghệ đo lường áp suất và nhiệt độ, được thành lập năm 1946 tại Đức. Sau hơn 75 năm phát triển, WIKA không chỉ là một thương hiệu mà là "ngôn ngữ chung" trong lĩnh vực tự động hóa công nghiệp toàn cầu. Sản phẩm của hãng luôn đáp ứng các tiêu chuẩn khắt khe nhất như EN 837-1 và ASME B40.100.
WIKA 232.50 thuộc dòng sản phẩm "hạng nặng" (Industrial Line). Điểm đặc biệt của dòng này là vỏ máy không được làm đầy dầu (dry case), tuy nhiên nó được thiết kế với khoang chứa để khách hàng có thể tự thêm dầu hoặc mua phiên bản 233.50 (đã được充油) .
Sự nhầm lẫn thường gặp: Trong thực tế, khi nói đến "WIKA 232.50", các kỹ sư thường nhắc đến cả họ hàng của nó là 233.50 (phiên bản có dầu). Về bản chất, ruột máy và vỏ của chúng hoàn toàn giống nhau, chỉ khác biệt ở việc có đổ dầu hay không.
Đây là phần cốt lõi để trả lời câu hỏi SEO chính của chúng ta. Chức năng không chỉ đơn thuần là "đo áp suất", mà là cách nó thực hiện nhiệm vụ đó trong môi trường "thù địch".
WIKA 232.50 sử dụng nguyên lý ống Bourdon (Bourdon tube) – một phát minh mang tính cách mạng của kỹ sư người Pháp Eugene Bourdon vào năm 1849, và vẫn là tiêu chuẩn vàng cho đến ngày nay.
Cấu tạo: Bên trong đồng hồ là một ống kim loại hình cung (thường là C-shape hoặc xoắn ốc đối với áp suất rất cao) .
Cơ chế: Khi áp suất từ môi trường đi vào ống, nó có xu hướng "duỗi thẳng" ống ra. Sự dịch chuyển nhỏ này được truyền qua cơ cấu bánh răng (movement) để làm quay kim đồng hồ trên mặt số.
Độ chính xác: Với thiết kế từ thép không gỉ 316L, hệ thống truyền động của WIKA giảm thiểu ma sát, đảm bảo độ chính xác lên tới Class 1.0 (Sai số ±1% đối với mặt 100mm) .
Vậy, "Đồng hồ áp suất WIKA 232.50 chức năng là gì?" trong bối cảnh vận hành?
A. Đo Lường Môi Trường Ăn Mòn
Nhờ toàn bộ phần tiếp xúc với môi trường (thân trước, ống Bourdon, kết nối) được làm từ thép không gỉ 316L, WIKA 232.50 có thể "sống sót" và làm việc chính xác khi tiếp xúc với axit, dung môi, khí H2S (hóa chất) trong khi các đồng hồ thường bị rỉ sét chỉ sau vài tháng .
B. Chống Rung Và Tải Trọng Động (Dynamic Pressure Loads)
Mặc dù là bản "Dry" (không dầu), vỏ máy 232.50 có kết cấu gia cường đặc biệt giúp chịu được rung động cơ học ở mức độ vừa phải. Tuy nhiên, chức năng thực sự mạnh mẽ ở đây là khả năng tùy biến. Nếu ứng dụng của bạn có rung động mạnh (ví dụ: máy bơm piston, máy nén khí), bạn có thể biến 232.50 thành 233.50 bằng cách đổ đầy dầu glycerin hoặc silicone vào vỏ. Lớp dầu này đóng vai trò như một bộ giảm chấn, làm kim đồng hồ đứng yên thay vì "nhảy múa" loạn xạ .
C. An Toàn Vượt Trội (Safety Function)
Đây là điểm làm nên tên tuổi của WIKA. Model 232.50 được trang bị thiết bị xả áp chống nổ (Blow-out device). Nếu áp suất tăng đột ngột vượt ngưỡng làm vỡ mặt kính, áp lực sẽ được thoát ra phía sau lưng đồng hồ (thông qua lỗ thoát), thay vì phát nổ về phía người vận hành. Điều này cực kỳ quan trọng trong ngành dầu khí và hóa chất .
Để hiểu rõ chức năng của từng bộ phận, chúng ta cần "mổ xẻ" thông số kỹ thuật của WIKA 232.50.
Tiêu chuẩn: AISI 316L (thép y tế).
Chức năng: Chống lại sự tấn công của Clorua và môi trường axit. Phần lớn các đối thủ cạnh tranh chỉ dùng 304 hoặc thép thường, trong khi WIKA dùng 316L cho cả phần kết nối và ống dẫn lưu chất .
WIKA 232.50 có ba kích thước phổ biến:
NS 63 (63mm): Độ chính xác Class 1.6. Phù hợp cho các ứng dụng không yêu cầu độ chính xác tuyệt đối, gắn trên tủ điều khiển hoặc máy nhỏ.
NS 100 (100mm) & NS 160 (160mm): Độ chính xác Class 1.0. Đây là tiêu chuẩn vàng cho giám sát quy trình. Mặt lớn giúp người vận hành đọc số từ xa dễ dàng .
WIKA 232.50 đáp ứng hầu hết mọi nhu cầu đo lường:
Áp suất thấp: Từ 0 ... 0.6 bar (đo áp suất khí, nước yếu).
Áp suất cao: Lên đến 0 ... 1,600 bar (tương đương 20,000 psi), phục vụ hệ thống thủy lực công suất lớn và máy ép .
Ren: G 1/2 B (tiêu chuẩn Châu Âu) hoặc 1/2 NPT (tiêu chuẩn Mỹ).
Vị trí: Lower Mount (dưới đáy) hoặc Back Mount (sau lưng) tùy vào thiết kế bảng điều khiển.
Nhiệt độ môi trường: Từ -40°C đến +60°C (bản khô) .
Nhiệt độ môi trường: Từ -20°C đến +60°C (bản dầu 233.50, do độ nhớt của dầu thay đổi ở nhiệt độ thấp).
Nhiệt độ môi trường đo: Lên tới +200°C (Đối với bản khô 232.50, lưu ý về sự truyền nhiệt lên mặt đồng hồ).
Để giúp khách hàng dễ dàng lựa chọn, chúng ta cần so sánh chéo.

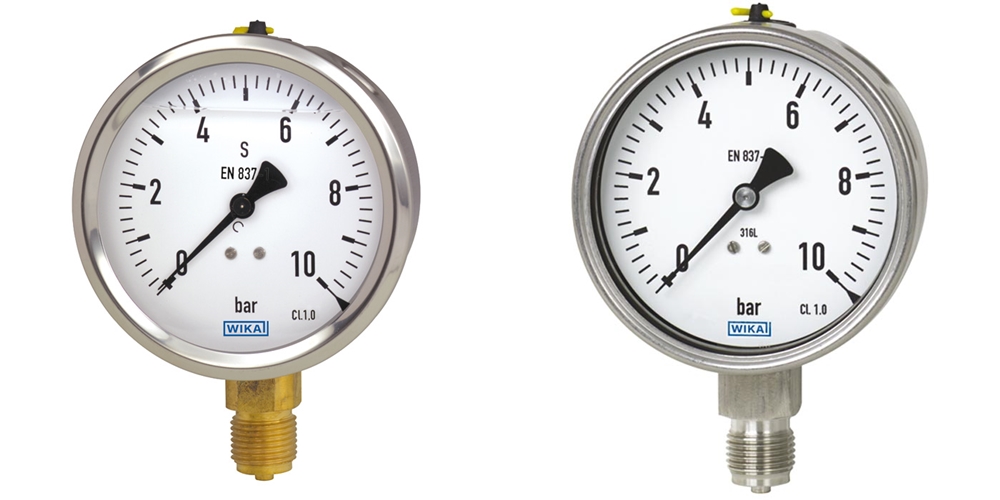

Đây là cuộc chiến "Có Dầu" và "Không Dầu". Quyết định chọn cái nào phụ thuộc hoàn toàn vào ứng dụng của bạn.
| Đặc điểm | WIKA 232.50 (Dry Case) | WIKA 233.50 (Liquid Filled) |
|---|---|---|
| Chức năng chính | Đo môi trường tĩnh, nhiệt độ cao | Đo môi trường rung động mạnh, áp suất xung |
| Khả năng chịu rung | Trung bình | Xuất sắc (Nhờ dầu glycerin giảm chấn) |
| Nhiệt độ môi trường | Lên đến +200°C | Chỉ lên đến +100°C (dầu sẽ bị phân hủy) |
| Bảo trì | Không cần, nhưng dễ hỏng nếu rung | Cần kiểm tra rò rỉ dầu sau thời gian dài |
| Giá thành | Thấp hơn một chút | Cao hơn (do đã có sẵn dầu) |
Kết luận: Hãy chọn 232.50 nếu bạn đo hơi nóng, môi trường tĩnh. Hãy chọn 233.50 nếu gắn trên bơm thủy lực hoặc máy nén khí .
Độ bền: Đồng hồ giá rẻ hỏng sau 3-6 tháng do rung hoặc gỉ. WIKA 232.50 có thể hoạt động ổn định hàng thập kỷ.
An toàn: Đồng hồ rẻ tiền khi vỡ mặt kính sẽ bắn mảnh thủy tinh ra ngoài. WIKA có màng chắn và lỗ thoát áp phía sau, bảo vệ người dùng tuyệt đối.
Độ chính xác: Đồng hồ rẻ tiền thường có sai số lên tới 2.5% - 3%. WIKA đạt chuẩn 1.0% (ASME Grade 1A) .
Tính linh hoạt của WIKA 232.50 thể hiện qua khả năng hiện diện trong mọi lĩnh vực.
Đây là "sân nhà" của WIKA 232.50. Môi trường hóa chất (axit sulfuric, xút, H2S) ăn mòn rất nhanh. Nhờ vỏ thép không gỉ và kính an toàn nhiều lớp, đồng hồ đo áp suất tại các đường ống dẫn dầu, bồn chứa hóa chất luôn được ưu tiên sử dụng dòng này .
Các nhà máy nhiệt điện có áp suất hơi cực lớn. Việc giám sát áp suất bao hơi, áp suất tua-bin đòi hỏi thiết bị phải cực kỳ bền bỉ và chịu nhiệt. WIKA 232.50 với dải đo lên tới 1600 bar đáp ứng hoàn hảo điều kiện này .
Tại các trạm bơm cấp thoát nước, vấn đề lớn nhất là độ ẩm và rung động từ máy bơm công suất lớn. Vỏ kín IP65 của WIKA 232.50 đảm bảo hơi nước không thể xâm nhập làm mờ mặt kính .
Môi trường nước mặn (hàm lượng muối cao) cực kỳ "tàn bạo" với kim loại. Thép không gỉ 316L trên WIKA 232.50 có khả năng chống rỗ do Clorua gây ra, lý tưởng cho các tàu thuyền và giàn khoan ngoài khơi.
Việc chọn sai mã đồng hồ có thể dẫn đến hư hỏng hoặc nguy hiểm. Khi đặt hàng tại Vankimphat.com, bạn cần xác định:
Kích thước mặt (Dial): 63mm, 100mm hay 160mm?
Dải đo (Range): Áp suất làm việc bình thường của bạn là bao nhiêu? (Lưu ý: nên chọn dải đo sao cho áp suất làm việc rơi vào khoảng 50%-75% thang đo để đạt độ chính xác cao nhất).
Kiểu ren (Connection): G1/2 hay NPT? Ren trong hay ren ngoài?
Vị trí lắp (Mounting): Đáy (Lower) hay Lưng (Back)?
Tùy chọn dầu: Có cần chống rung không? Nếu CÓ, hãy chọn model 233.50.
Không siết thân đồng hồ: Luôn dùng cờ lê siết vào phần mặt lục giác của kết nối ren. Siết vào thân đồng hồ sẽ làm hỏng cơ cấu bên trong.
Xi phông (Siphon): Khi đo hơi nóng (>70°C), bắt buộc phải sử dụng xi phông hơi để giảm nhiệt độ tác động trực tiếp lên ống Bourdon.
Van chặn: Nên lắp van chặn (van ngắt) phía trước đồng hồ để dễ dàng tháo lắp bảo trì mà không cần dừng toàn bộ hệ thống.
Vệ sinh: Lau chùi bụi bẩn, hóa chất bám trên mặt kính và vỏ.
Kiểm tra số 0: Khi tháo ra, kim phải về đúng vạch 0. Nếu không, cơ cấu đã bị hỏng.
Kiểm tra rò rỉ: Nếu là bản 233.50, hãy kiểm tra xem có vết dầu rỉ ra quanh khớp nối mặt kính hay lỗ thoát khí không. Nếu dầu rỉ hết, đồng hồ sẽ mất khả năng chống rung.
Thị trường hiện nay tràn lan hàng giả, hàng nhái WIKA, đặc biệt là các model phổ biến như 232.50. Việc mua phải hàng giả không chỉ ảnh hưởng đến độ chính xác mà còn tiềm ẩn nguy cơ mất an toàn tính mạng.
Cam kết hàng chuẩn Đức 100%: Sản phẩm được nhập khẩu trực tiếp, đầy đủ CO/CQ.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm sẽ giúp bạn chọn đúng mã, đúng chức năng cho hệ thống của mình, tiết kiệm chi phí tối đa.
Hậu mãi chu đáo: Bảo hành chính hãng theo tiêu chuẩn WIKA toàn cầu.
Kho hàng đa dạng: Sẵn sàng các mặt hàng phổ biến như 232.50.100, 232.50.160 với nhiều dải đo khác nhau.
Đừng để đồng hồ "chết" làm gián đoạn dây chuyền sản xuất của bạn. Hãy liên hệ ngay với Vankimphat.com để được báo giá tốt nhất.
Vậy, sau hàng ngàn từ phân tích, chúng ta đã có câu trả lời rõ ràng cho câu hỏi "Đồng hồ áp suất WIKA 232.50 chức năng là gì?". Nó không chỉ là một công cụ đo lường; nó là một hệ thống an toàn thụ động, một "người lính thép" chống chọi với rung động, nhiệt độ cao và hóa chất ăn mòn.
Với thiết kế toàn diện từ chất liệu 316L, tiêu chuẩn an toàn EN 837-1, và độ chính xác Class 1.0, WIKA 232.50 xứng đáng là sự lựa chọn hàng đầu cho các kỹ sư vận hành tại Việt Nam. Hãy là người tiêu dùng thông thái, đầu tư vào chất lượng để đảm bảo sự ổn định và an toàn cho doanh nghiệp của bạn. Ghé thăm Vankimphat.com ngay hôm nay để sở hữu sản phẩm chính hãng với mức giá cạnh tranh nhất thị trường.
