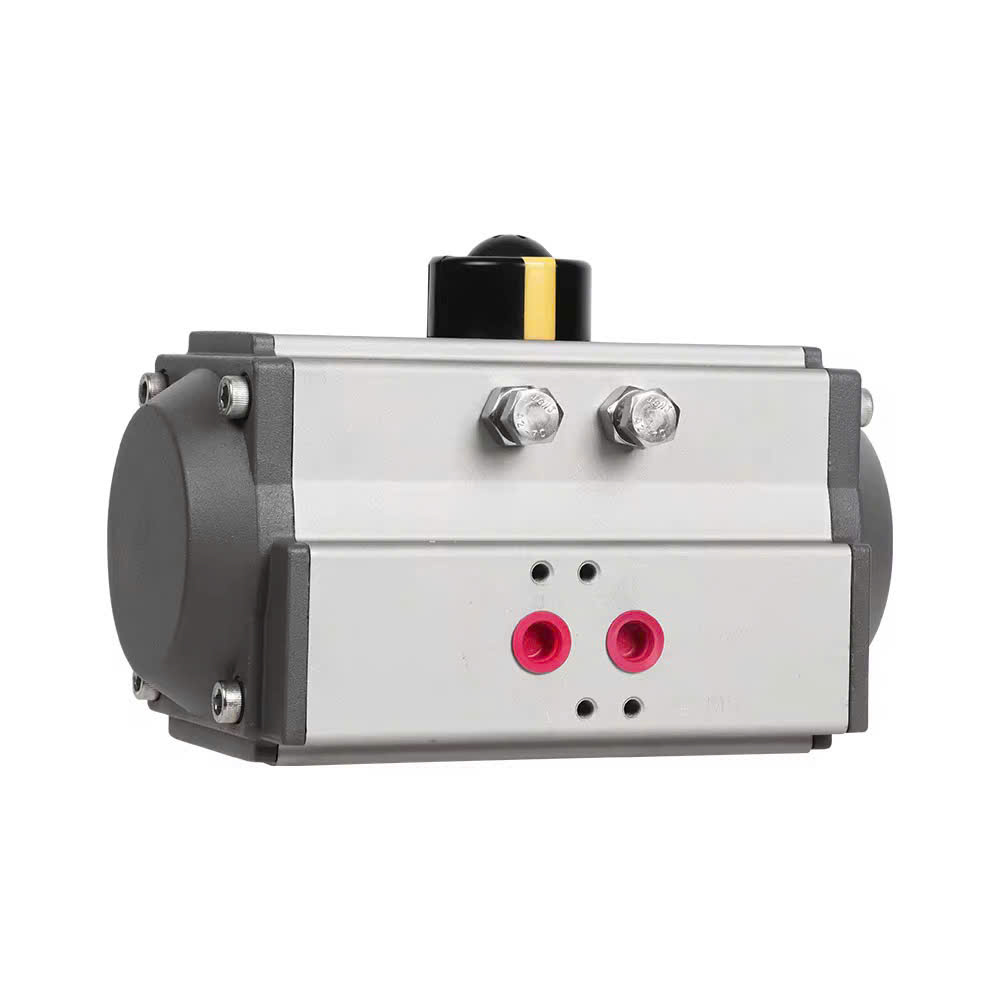

ĐẦU KHÍ NÉN DOUBLE ACTING AT125
Thông số kỹ thuật của đầu khí nén AT
Tên sản phẩm: Đầu khí nén AT
Kích thước: Từ AT32, AT40, AT50, AT63, AT75, AT88, AT90, AT100, AT105, AT115, AT125, AT145, AT160, AT190, AT240
Áp suất hoạt động: Từ 0.3 ~ 0.8 Mpa
Nhiệt độ hoạt động: Từ -20 ~ 80 độ C
Kiểu tác động: Tác động kép, Đơn
Chất liệu: Nhôm
Sử dụng cho: Khí nén
Xuất xứ: Trung quốc, hàn quốc, malaysia, đài loan, nhật bản,
Tình trạng: Mới 100%
Trước khi đi sâu vào chiếc AT125, chúng ta cần hiểu rõ bối cảnh. Trong các nhà máy xử lý nước thải, nhà máy hóa chất, nhà máy xi măng hay dầu khí, việc đóng mở van liên tục không thể thực hiện bằng thủ công.
Đầu khí nén ra đời để giải quyết bài toán đó. Nó sử dụng áp lực của khí nén (thường là 4-8 bar) để tạo ra lực xoay hoặc lực đẩy, tự động đóng mở van bi, van bướm, hoặc van cầu.
Vậy Double Acting (Tác động kép) là gì?
Single Acting (Tác động đơn - SR): Sử dụng khí nén để mở van và dùng lò xo để đóng van (tự động về vị trí an toàn khi mất điện/khí).
Double Acting (Tác động kép - DA): Sử dụng khí nén cho CẢ hai chiều. Khí vào cửa A để mở van, khí vào cửa B để đóng van.
Ưu điểm của Double Acting:
Độ chính xác tuyệt đối: Không có lực cản của lò xo, vị trí van được kiểm soát hoàn hảo ở bất kỳ góc độ nào (0°, 90°, hoặc tùy chỉnh).
Khởi động mượt mà: Phù hợp với các van lớn đòi hỏi lực khởi động cao.
Tuổi thọ cao hơn: Không lo lỏ xo bị mỏi sau thời gian dài sử dụng.
Giá thành hợp lý hơn: So với single acting cùng mô-men xoắn, double acting thường có giá tốt hơn.
Và nếu bạn đang tìm kiếm một sản phẩm nằm trong phân khúc "cân bằng hoàn hảo" giữa sự mạnh mẽ và sự tinh gọn, AT125 chính là câu trả lời.
Khi nhìn vào thông số kỹ thuật, bạn thường thấy AT125DA. Hãy "mổ xẻ" nó một cách dễ hiểu:
AT: Viết tắt của "Actuator" (Thiết bị truyền động) hoặc "Aluminum body" (Thân nhôm) – đặc trưng cho dòng sản phẩm này trên toàn cầu.
125: Đây là con số rất quan trọng. Nó chỉ kích thước xi-lanh bên trong (Bore size), tức là đường kính của piston bên trong là 125mm .
So sánh nhanh: AT52 (52mm) cho lực nhỏ, AT125 (125mm) thuộc dạng trung bình - lớn, đủ sức đánh bại các van bướm đường kính DN150-DN250 hoặc van bi cỡ vừa.
DA: Double Acting (Tác động kép). Nếu thấy "SR" là Single Acting (Tác động đơn).
VANKIMPHAT.COM không chỉ là một nơi bán hàng. Đây là một hệ sinh thái giải pháp công nghiệp. Khi bạn mua Đầu khí nén Double Acting AT125 tại đây, bạn nhận được:
Nguồn gốc rõ ràng: Hàng chính hãng, đầy đủ CO/CQ.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật hiểu rõ từng con ốc của AT125.
Bảo hành uy tín: Chế độ hậu mãi bảo vệ đầu tư của bạn.

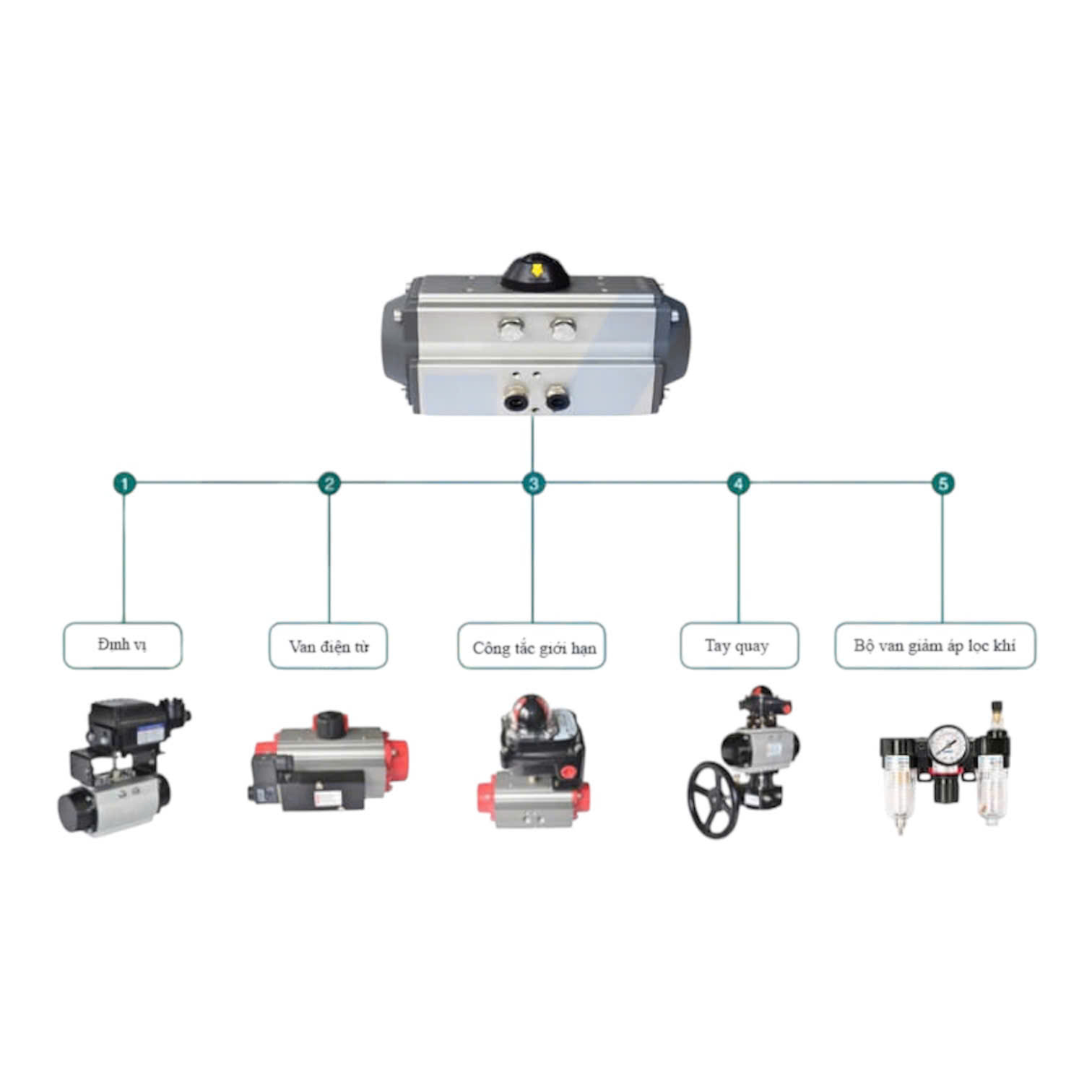

Phụ kiện đồng bộ: Cung cấp đủ van điện từ, vị trí công tắc (limit switch box), bộ lọc khí.
Một sản phẩm cơ khí tốt phải đẹp từ bên ngoài và hoàn hảo từ bên trong. AT125 được xây dựng dựa trên nguyên lý Piston – Thanh răng (Rack) – Bánh răng (Pinion). Đây là tiêu chuẩn vàng của ngành công nghiệp hiện nay .
Hãy tưởng tượng:
Khí nén tràn vào xi-lanh, đẩy 2 piston (đặt đối xứng) chạy thẳng về phía trước.
Trên thân mỗi piston có một thanh răng (Rack). Thanh răng này ăn khớp với một bánh răng (Pinion) ở trung tâm.
Chuyển động thẳng của piston biến thành chuyển động xoay tròn của bánh răng, từ đó làm trục đầu ra (Drive shaft) quay để mở/đóng van.
| Bộ phận | Vật liệu & Đặc điểm | Vai trò trong AT125 |
|---|---|---|
| Thân (Body) | Hợp kim nhôm đúc ép đùn (Extruded aluminum), xử lý Hard Anodizing (anot cứng). | Siêu bền, chống ăn mòn hóa chất, tản nhiệt tốt. Lớp oxi hóa cứng giúp chống mài mòn trong môi trường ẩm ướt . |
| Nắp (End Cap) | Hợp kim nhôm đúc khuôn, mạ kẽm hoặc sơn tĩnh điện. | Bảo vệ bộ piston bên trong, lắp đặt các vít điều chỉnh góc cơ khí (±5°). |
| Piston & Rack | Hợp kim nhôm chịu lực, gia công chính xác. | Bộ đôi piston đối xứng tạo ra lực đẩy cân bằng, triệt tiêu mô-men phụ, giảm rung lắc. |
| Trục ra (Drive Shaft) | Thép hợp kim (Nickel plated - mạ niken) hoặc thép không gỉ. | Kết nối trực tiếp với van (van bi, van bướm). Chịu toàn bộ lực xoắn. Lỗ kết nối dạng vuông, dẹt, hoặc trục then. |
| Vòng đệm (Seal - O-ring) | NBR (Nitrile) cho tiêu chuẩn, FKM (Viton) cho nhiệt độ cao. | Cứu cánh của bộ actuator. Giữ kín khí, không rò rỉ. AT125 tiêu chuẩn dùng NBR chịu nhiệt -20°C đến +80°C . |
| Vít điều chỉnh cơ khí (Stroke Adjustment) | Thép không gỉ. | Cho phép điều chỉnh góc mở/đóng van trong khoảng 90°±5°. Rất hữu ích khi lắp van thực tế cần chỉnh tinh. |
Hiệu suất cao: Tổn thất ma sát cực thấp nhờ các vòng đệm PTFE (F4) dẫn hướng piston .
Mô-men xoắn đồng đều: Nhờ thiết kế đối xứng, lực xoắn không bị giật cục.
Dễ lắp ráp phụ kiện: Tất cả các hãng trên thế giới (SMC, Festo, AirTac, Bray) đều sử dụng chuẩn kết nối NAMUR cho AT125, giúp việc thay thế van điện từ (solenoid valve) trở nên "cắm là chạy".
Đây là phần quan trọng nhất dành cho kỹ sư thiết kế và mua hàng. Số liệu cứng không thể sai.
Model: AT125DA (Double Acting)
Kiểu truyền động: Piston - Thanh răng (Rack & Pinion).
Góc xoay tiêu chuẩn: 90° (Có thể tùy chỉnh 120°, 180° theo yêu cầu đặc biệt).
Điều chỉnh cơ khí: 0° và 90° đều có thể điều chỉnh được ±5° .
Nhiệt độ làm việc:
Tiêu chuẩn (NBR): -20°C đến +80°C .
Nhiệt độ thấp (Silicon/LT): -40°C đến +80°C.
Nhiệt độ cao (FKM/HL): -15°C đến +150°C (hoặc +180°C tùy loại) .
Áp suất khí nén tối đa: 10 bar (1.0 MPa). Hoạt động ổn định trong dải 2.5 bar đến 8 bar .
Chất khí: Khí nén sạch đã qua lọc, có thể có dầu hoặc không dầu. Độ khô điểm sương -20°C.
Vật liệu thân: Nhôm hợp kim anot hóa.

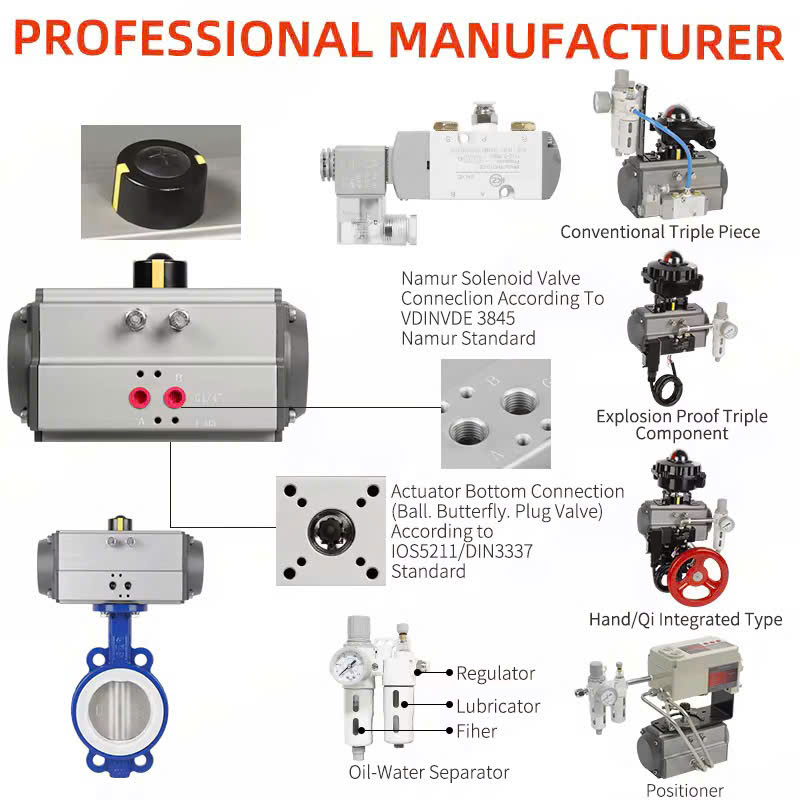

Tiêu chuẩn kết nối: ISO 5211, DIN 3337, VDI/VDE 3845, NAMUR .
Con số 125 không chỉ là đường kính, nó quyết định lực đạo. Dưới đây là lực xoắn thực tế mà AT125 tạo ra ở các mức áp suất khác nhau. (Nguồn: Tài liệu kỹ thuật chuẩn AT) .
| Áp suất khí nén | 0.4 MPa (4 bar) | 0.5 MPa (5 bar) | 0.6 MPa (6 bar) | 0.7 MPa (7 bar) |
|---|---|---|---|---|
| Mô-men xoắn (Nm) | 214 Nm | 268 Nm | 322 Nm | 375 Nm |
Phân tích chuyên sâu:
Tại 0.4 MPa (4 bar): Đạt 214 Nm. Đủ sức quay dễ dàng các van bướm wafer DN150 hoặc van bi DN80 trong điều kiện áp suất vi sai thấp.
Tại 0.6 MPa (6 bar): Đạt 322 Nm. Đây là mức áp phổ biến trong các nhà máy. Với lực này, AT125 có thể "xử lý" van bướm DN200 hoặc van bi DN100 một cách nhẹ nhàng.
Tại 0.7 MPa (7 bar): Đạt 375 Nm. Lực dư dả để khởi động các van bị kẹt nhẹ hoặc lắp đặt trong môi trường bùn, cặn.
Công thức tính an toàn:
Khi chọn actuator, bạn phải tính Mô-men an toàn = Mô-men van x Hệ số an toàn (1.2 - 1.5). Ví dụ van cần 200 Nm để mở, hãy chọn actuator có mô-men tối thiểu 280 Nm. Với AT125 (322 Nm ở 6 bar), bạn đang có hệ số an toàn lên tới 1.6, rất lý tưởng.
Để thấy được vị thế của AT125, chúng ta hãy so sánh nhanh với các "người anh em" trong họ AT và đối thủ cạnh tranh.
| Model | Đường kính piston (mm) | Mô-men xoắn @ 0.5MPa (Nm) | Ứng dụng phổ biến |
|---|---|---|---|
| AT115DA | 115 | 207 | Van bướm DN125 - DN150, Van bi DN65-DN80 |
| AT125DA | 125 | 268 | Van bướm DN150 - DN200, Van bi DN80-DN100 |
| AT145DA | 145 | 421 | Van bướm DN200 - DN250, Van bi DN100-DN125 |
Kết luận: AT125 nằm chính xác ở phân khúc "tầm trung nặng". Nếu AT115 chỉ đủ dùng cho DN150, thì AT125 thừa sức cho DN150 và vừa đủ cho DN200. Đây là điểm vàng về kinh tế - kỹ thuật.
AT125DA (Double): Mở bằng khí, đóng bằng khí. Cần nguồn khí ổn định cho cả 2 cửa. An toàn: Khi mất khí, van sẽ dừng ở vị trí cuối cùng (có thể gây nguy hiểm trong một số quy trình).
AT125SR (Single - nếu có): Mở bằng khí, đóng bằng lò xo. An toàn: Khi mất khí, lò xo sẽ tự động đưa van về vị trí an toàn (Close hoặc Open). Nhược điểm: Giá cao hơn, lực đóng yếu hơn lực mở.
Khuyến nghị: Dùng AT125DA cho các hệ thống có nguồn khí ổn định, ưu tiên chi phí và lực đóng mở cân bằng.
Với mô-men xoắn 214 - 375 Nm, Đầu khí nén Double Acting AT125 xuất hiện ở khắp mọi nơi trong khu công nghiệp:
Xử lý nước thải (Water & Wastewater): Điều khiển van bướm trong các bể lắng, bể điều hòa, hệ thống lọc. Môi trường ẩm ướt, nhưng thân nhôm anot hóa của AT125 chống ăn mòn rất tốt.
Hóa chất & Phân bón: Điều khiển van bi (ball valve) trong các đường ống hóa chất có tính ăn mòn nhẹ. Sử dụng AT125 với vòng đệm FKM (Viton) để chịu nhiệt và hóa chất.
Nhiệt điện & Xi măng: Môi trường bụi bặm, nhiệt độ cao. AT125 với thiết kế kín hoàn toàn giúp bảo vệ bánh răng bên trong.
Thực phẩm & Đồ uống: (Cần version thân inox hoặc nhôm đặc biệt) Dùng để dẫn lưu chất lỏng, bột.
Hệ thống HVAC: Điều khiến các van gió, van nước lạnh trong các tòa nhà lớn.
Mua sản phẩm tốt thôi chưa đủ. Lắp đặt sai có thể phá hỏng mọi thứ.
Kiểm tra chiều: Xác định chiều xoay của van (CW - đóng chiều kim đồng hồ hay CCW). Hầu hết AT125 có thể đảo chiều dễ dàng bằng cách xoay piston.
Khớp nối: Đảm bảo trục ra của AT125 và trục van đồng tâm. Sai số có thể gãy trục.

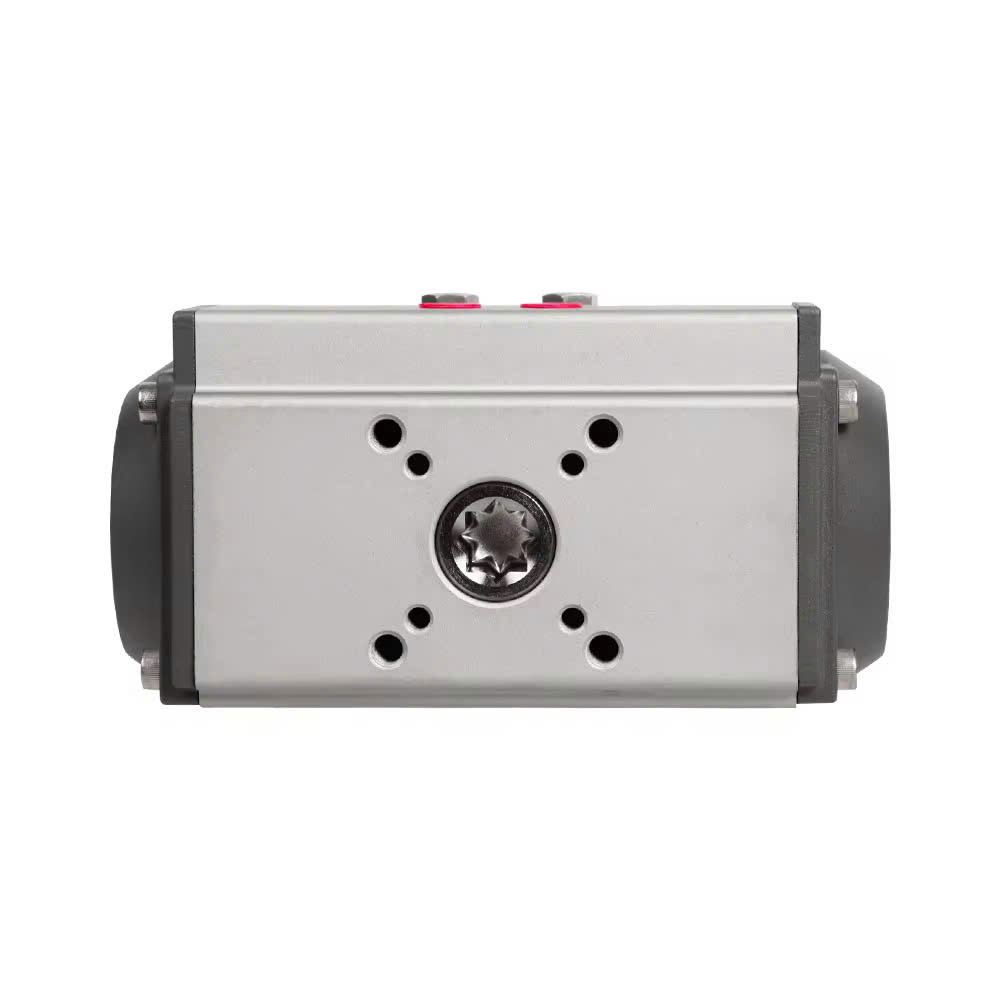

Bracket (Giá đỡ): Sử dụng giá đỡ chuyên dụng theo chuẩn ISO 5211. Không bao giờ được hàn hoặc gia công thô bồ giá đỡ.
Điều chỉnh cơ khí: Vặn lỏng ốc hãm, xoay vít điều chỉnh góc ở hai đầu. Đây là bước quan trọng để đảm bảo van đóng kín hoàn toàn mà không bị kẹt.

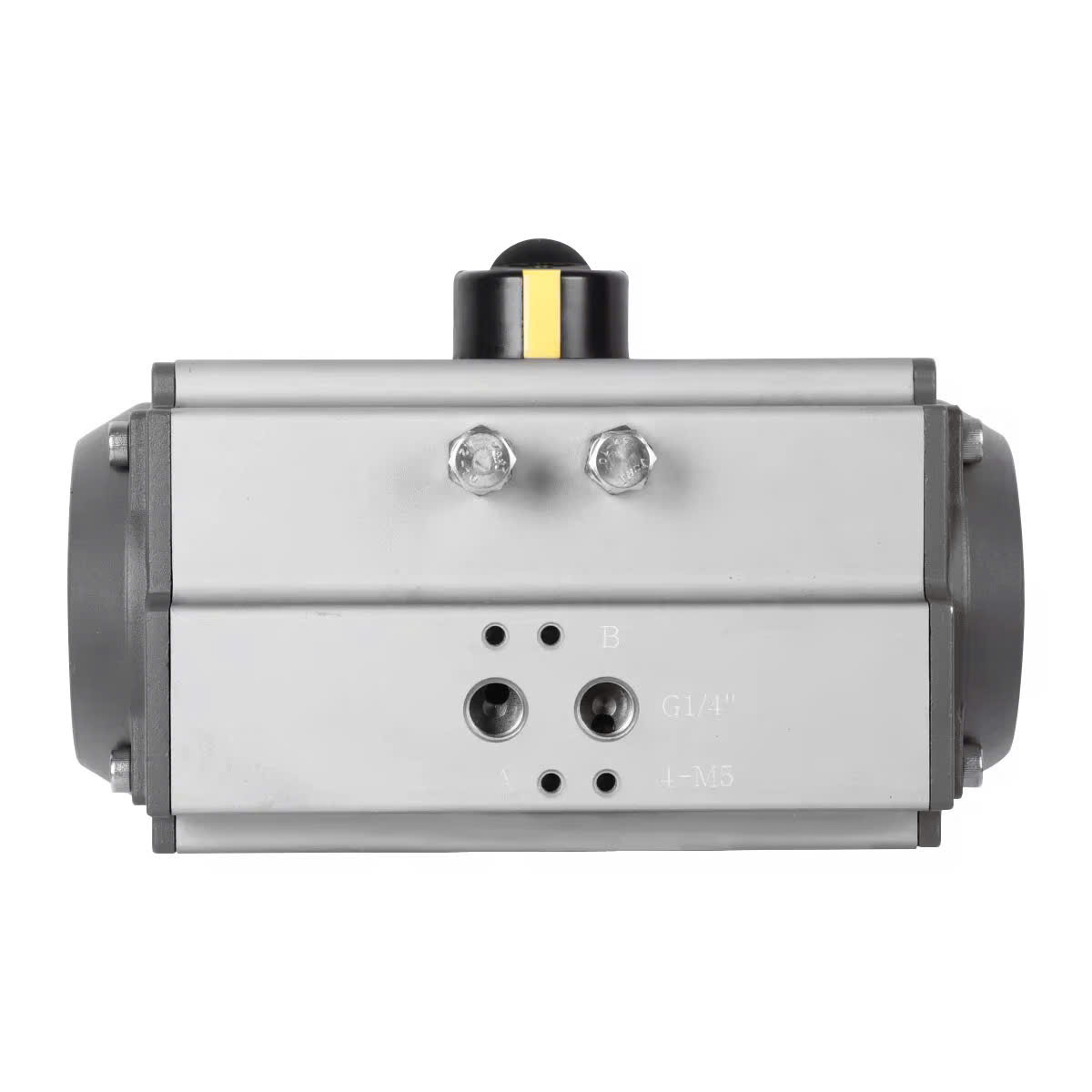

Cửa A (Port A): Cấp khí để mở van (thường là chiều kim đồng hồ).
Cửa B (Port B): Cấp khí để đóng van.
Ống dẫn: Sử dụng ống polyurethane hoặc nylon đúng kích cỡ (thường ống 8mm hoặc 10mm cho AT125).
Lọc khí: TUYỆT ĐỐI lắp bộ F.R.L (Filter - Regulator - Lubricator) trước khi vào AT125. Nước và cặn bẩn trong khí nén là kẻ thù số 1 của vòng seals .
AT125 thường dùng van điện từ 5/2 (5 cửa, 2 vị trí).
Chuẩn NAMUR: Hầu hết AT125 đều có mặt bích lắp van điện từ chuẩn NAMUR, không cần ống nối phức tạp .
Một điểm tuyệt vời của Đầu khí nén Double Acting AT125 là bảo trì gần như bằng 0 trong suốt vòng đời nếu khí nén sạch. Tuy nhiên, vẫn có một số vấn đề có thể xảy ra.
| Triệu chứng | Nguyên nhân có thể | Giải pháp |
|---|---|---|
| AT125 không quay | Mất nguồn khí, van điện từ hỏng, hoặc kẹt piston. | Kiểm tra áp suất đầu vào, test van điện từ bằng nút nhấn bằng tay (manual override). |
| Rò rỉ khí ở thân | Seal piston (O-ring) bị mòn hoặc hỏng do khí bẩn. | Thay bộ seal mới. Đây là bảo dưỡng duy nhất sau khoảng 500.000 - 1.000.000 chu kỳ. |
| Mô-men yếu, quay chậm | Áp suất khí thấp, hoặc ống dẫn quá nhỏ/lâu. | Tăng áp suất (trong giới hạn 8 bar). Kiểm tra bộ lọc bị tắc. |
| Không điều chỉnh được góc | Vít điều chỉnh bị kẹt do gỉ. | Tra dầu chuyên dụng, nhẹ nhàng vặn lui vít. |
Mỗi ngày: Xả nước trong bình tích áp và bộ lọc khí.
Mỗi tháng: Kiểm tra độ rò rí bằng nước xà phòng tại các đầu nối ống và thân actuator.
Mỗi năm: Kiểm tra ốc vít bắt bracket, xem xét thay mỡ bôi trơn bên trong (sử dụng mỡ chuyên dụng cho khí nén).
Bạn đã đọc đến đây, điều đó có nghĩa bạn là một người làm việc nghiêm túc và muốn đầu tư bài bản. Vậy, lợi ích khi nhấc máy gọi VANKIMPHAT.COM là gì?
Giải pháp "chìa khóa trao tay": Bạn không chỉ mua một cái đầu khí nén. Bạn sẽ được tư vấn bộ đôi: AT125 + Van bướm/Van bi phù hợp nhất. Kỹ thuật viên của Vankimphat sẵn sàng tính toán mô-men xoắn và hệ số an toàn cho bạn miễn phí.
Hàng có sẵn, giá cạnh tranh: Sản phẩm Đầu khí nén Double Acting AT125 luôn có sẵn với số lượng lớn trong kho. Giá thành tại Vankimphat được đánh giá là tốt nhất thị trường vì nhập khẩu trực tiếp.
Phụ kiện chính hãng: Đừng mua AT125 mà không mua van điện từ (Solenoid Valve) 5/2 và limit switch box. Vankimphat cung cấp đầy đủ phụ kiện lắp ghép hoàn hảo với AT125.
Hỗ trợ kỹ thuật sau bán hàng: Lỗi không phải từ sản phẩm? Đội ngũ của chúng tôi sẽ giúp bạn kiểm tra toàn bộ hệ thống khí nén, từ máy nén khí đến đầu ra.
Hỏi: Tôi có thể sử dụng AT125 cho van bướm DN300 không?
Đáp: Rất khó. Van bướm DN300 thường yêu cầu mô-men xoắn >600 Nm. AT125 chỉ cấp tối đa 375 Nm. Bạn nên xem xét dòng AT160 hoặc AT180 .
Hỏi: Làm sao để phân biệt AT125 chính hãng và hàng nhái?
Đáp: Hàng chính hãng tại Vankimphat có tem bảo hành, bề mặt anot hóa sáng bóng, khắc laser mã số model rõ ràng trên thân. Hàng nhái thường sơn phủ thô, không có chỉ dẫn kỹ thuật.
Hỏi: Tôi có thể dùng AT125 trong môi trường dầu mỏ không?
Đáp: Có, nhưng bạn cần yêu cầu phiên bản chịu nhiệt độ cao với vòng đệm FKM (Viton) và mỡ bôi trơn đặc biệt. Vankimphat có sẵn tùy chọn này .
Hỏi: Nếu mất khí đột ngột, van sẽ ở trạng thái nào?
Đáp: Vì là Double Acting, không có lò xo. Van sẽ dừng nguyên vị trí tại thời điểm mất khí. Nếu an toàn là ưu tiên hàng đầu, bạn nên cân nhắc dòng Single Acting (SR) hoặc lắp thêm bình tích áp dự phòng.
Hỏi: Có thể biến AT125 thành AT125SR được không?
Đáp: Không. Bên trong AT125 không có chỗ để lắp lò xo. Cấu trúc xi-lanh của DA và SR hoàn toàn khác biệt.
