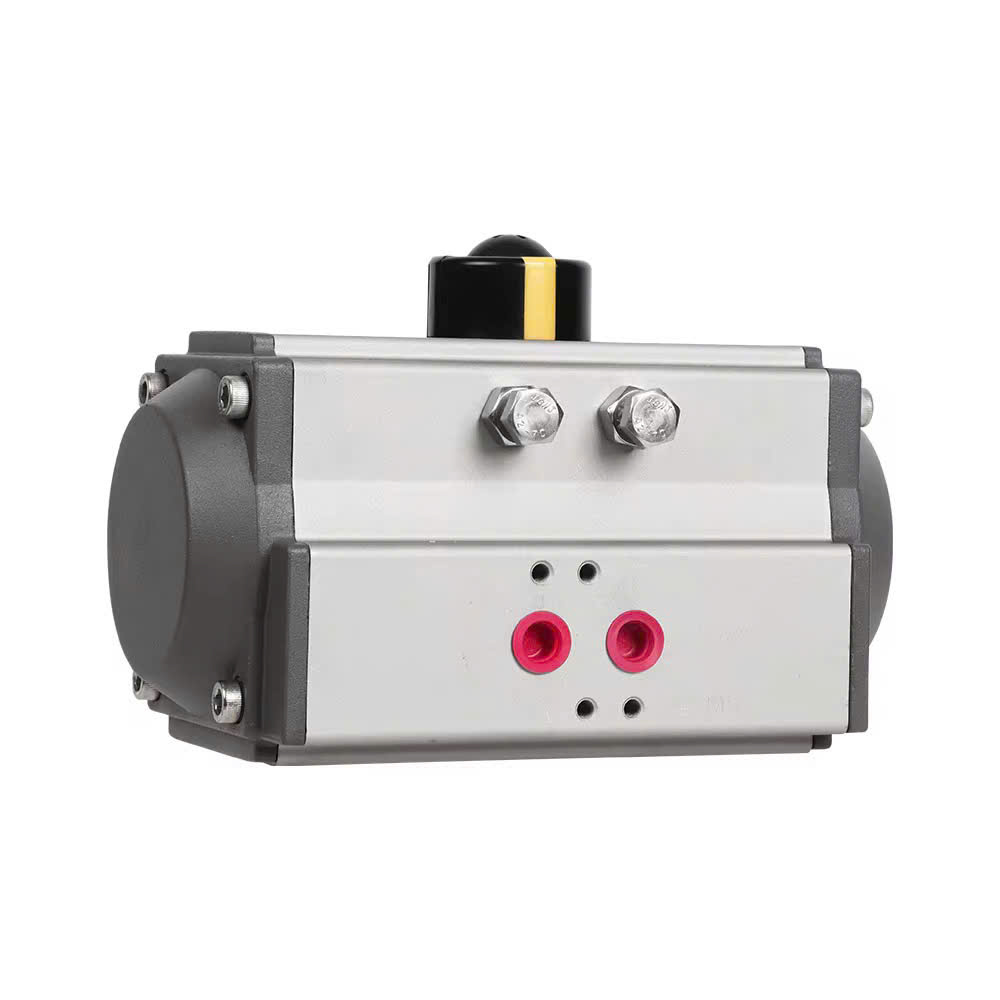

ĐẦU KHÍ NÉN DOUBLE ACTING AT63
Thông số kỹ thuật của đầu khí nén AT
Tên sản phẩm: Đầu khí nén AT
Kích thước: Từ AT32, AT40, AT50, AT63, AT75, AT88, AT90, AT100, AT105, AT115, AT125, AT145, AT160, AT190, AT240
Áp suất hoạt động: Từ 0.3 ~ 0.8 Mpa
Nhiệt độ hoạt động: Từ -20 ~ 80 độ C
Kiểu tác động: Tác động kép, Đơn
Chất liệu: Nhôm
Sử dụng cho: Khí nén
Xuất xứ: Trung quốc, hàn quốc, malaysia, đài loan, nhật bản,
Tình trạng: Mới 100%
Vankimphat.com tự hào là đơn vị cung cấp hàng đầu các giải pháp van công nghiệp và thiết bị khí nén tại thị trường Việt Nam. Trong danh mục sản phẩm, Đầu khí nén AT63 (phiên bản tác động kép) luôn nằm trong top những thiết bị bán chạy nhất nhờ tính ứng dụng cao.
Sở dĩ sản phẩm được ưa chuộng là vì Đầu khí nén Double Acting AT63 không chỉ là một bộ chấp hành (actuator) đơn thuần. Nó được thiết kế để trở thành "trái tim" của hệ thống tự động điều khiển van. Khi kết hợp với van bướm hoặc van bi, nó tạo ra một bộ van điều khiển khí nén hoàn chỉnh, cho phép vận hành từ xa, đóng mở nhanh chóng mà không cần điện trường.
Tại sao khách hàng chọn AT63 tại Vankimphat.com?
Hàng chính hãng: Nguồn gốc xuất xứ rõ ràng, đạt chứng nhận ATEX, SIL3.
Giá cạnh tranh: Nhập khẩu trực tiếp, không qua trung gian.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật giàu kinh nghiệm hỗ trợ chọn đúng mã torque.
Khi nhìn vào tên sản phẩm "Double Acting AT63", nhiều người dùng thường chỉ hiểu đơn giản đó là đầu khí nén cỡ 63. Tuy nhiên, con số 63 mang nhiều ý nghĩa kỹ thuật hơn thế. Trong dòng Actuator AT Series, các số như 52, 63, 83, 105, 125, 160, 200, 270, 300... tượng trưng cho kích thước thân và đặc biệt là đường kính của piston bên trong (đơn vị mm).
Cụ thể, Đầu khí nén AT63 có:
Kích thước thân: 63mm (đây là chiều rộng mặt cắt ngang thân actuator).
Bore (Đường kính xi-lanh): Xấp xỉ 63mm, tạo ra diện tích bề mặt piston lớn.
Mô-men xoắn (Torque): Ở áp suất 5.5 bar, đầu AT63 DA thường đạt mô-men mở (tại 0°) và mô-men đóng (tại 90°) cụ thể, phù hợp với van bướm từ DN50 đến DN150 hoặc van bi từ DN25 đến DN100.
Con số 63 khẳng định vị thế "vua" của dòng actuator cỡ trung, giải quyết hầu hết các nhu cầu đóng mở trong nhà máy xử lý nước, xi măng hay thực phẩm.
Để có cái nhìn trực quan, chúng tôi tổng hợp chi tiết thông số kỹ thuật của Đầu khí nén Double Acting AT63 dựa trên thông số chuẩn từ nhà sản xuất .
| Thông số | Đặc điểm kỹ thuật |
|---|---|
| Model | AT63 (Double Acting / Tác động kép) |
| Chất liệu thân | Hợp kim nhôm đùn ép (Extruded Aluminum), xử lý Anodized cứng |
| Piston | Hợp kim nhôm đúc khuôn (Die-casted Aluminum) |
| Trục xoay (Drive Shaft) | Thép carbon, mạ Niken chống gỉ |
| Vòng đệm (Seals) | Nitrile (NBR) - Chịu dầu và nhiệt độ tốt |
| Áp suất khí nén vận hành | 2.5 bar ~ 8 bar |
| Nhiệt độ môi trường | -20°C ~ +80°C |
| Góc xoay tiêu chuẩn | 0° đến 90° (Có thể chỉnh cơ khí +/-5°) |
| Cổng khí nén (Air Port) | G1/4" (Ren chuẩn NAMUR) |
| Kết nối phụ kiện trên đỉnh | NAMUR VDI/VDE 3845 |
| Kết nối dưới đáy | ISO 5211 (DIN 3337) |
| Tuổi thọ | Lên đến 1.000.000 lần đóng mở |
| Mô-men xoắn (Tại 5.5 bar) | Dao động từ 14 Nm đến 37 Nm tùy theo góc độ (0°, 90°) |
Lưu ý: Mô-men xoắn cụ thể của từng sản phẩm có thể chênh lệch nhỏ giữa các thương hiệu (Aim, Autrol, KSPC, Festo...). Quý khách vui lòng liên hệ Vankimphat.com để nhận bảng tính torque chính xác nhất cho hệ thống van của mình.
Không phải ngẫu nhiên mà Đầu khí nén Double Acting AT63 lại được tin dùng đến vậy. "Trái tim" của nó nằm ở cơ chế Bánh răng – Thanh răng (Rack and Pinion), một phát minh giúp chuyển đổi chuyển động thẳng của piston thành chuyển động quay (góc 90°) để đóng/mở van.
Nguyên lý hoạt động cụ thể của đầu khí nén tác động kép (Double Acting) AT63 như sau :
Cấp khí vào cửa A (P1): Khi khí nén được cấp vào cửa A (thường nằm ở vị trí mở van), áp suất sẽ đẩy hai piston chuyển động dọc theo thân xi-lanh ra phía ngoài (xa nhau). Lúc này, các thanh răng gắn liền với piston sẽ ăn khớp với trục bánh răng trung tâm, tạo ra lực xoắn làm quay trục trung tâm theo chiều ngược chiều kim đồng hồ (Counter Clockwise). Cùng lúc đó, khí ở khoang đối diện (cửa B) sẽ được xả ra ngoài.
Cấp khí vào cửa B (P2): Khi tín hiệu đảo chiều (từ bộ điều khiển hoặc van đảo chiều), khí nén được cấp vào cửa B. Lực khí sẽ đẩy hai piston vào phía trong (lại gần nhau). Thanh răng lại ăn khớp với bánh răng, làm trục trung tâm quay theo chiều kim đồng hồ (Clockwise).
Điểm khác biệt so với Single Acting (SR): Điểm mạnh của Đầu khí nén Double Acting AT63 là không có lò xo. Cả hai chiều mở và đều được điều khiển hoàn toàn bằng khí nén. Điều này mang lại lực đóng/mở mạnh mẽ, ổn định và độ chính xác cao hơn, không bị "yếu dần" khi cuối hành trình như đầu đơn (SR).
Khi làm việc trong môi trường công nghiệp khắc nghiệt, vật liệu là yếu tố sống còn quyết định tuổi thọ của Đầu khí nén AT63.
Thân và Piston (Nhôm Anodized): Hầu hết các dòng AT63 cao cấp đều sử dụng thân làm từ hợp kim nhôm đùn ép (Extruded Aluminum) và xử lý bề mặt bằng công nghệ Anodized cứng. Lớp màng Anodized này giống như một "áo giáp", giúp đầu khí nén chống lại sự ăn mòn hóa học, chống oxy hóa do tác động của môi trường ẩm ướt hoặc hóa chất nhẹ, đồng thời tăng độ cứng bề mặt, chống trầy xước trong quá trình lắp đặt .
Vòng đệm (Nitrile - NBR): Đây là bộ phận quan trọng nhất để đảm bảo độ kín khít. Vật liệu NBR (Nitrile Butadiene Rubber) được chọn vì nó có khả năng chống dầu, mỡ và dung môi cực tốt. Trong hệ thống khí nén, dầu bôi trơn từ máy nén khí có thể lẫn vào đường ống. NBR chịu được điều này mà không bị trương nở hay cứng lại, đảm bảo tuổi thọ lên đến triệu chu kỳ .

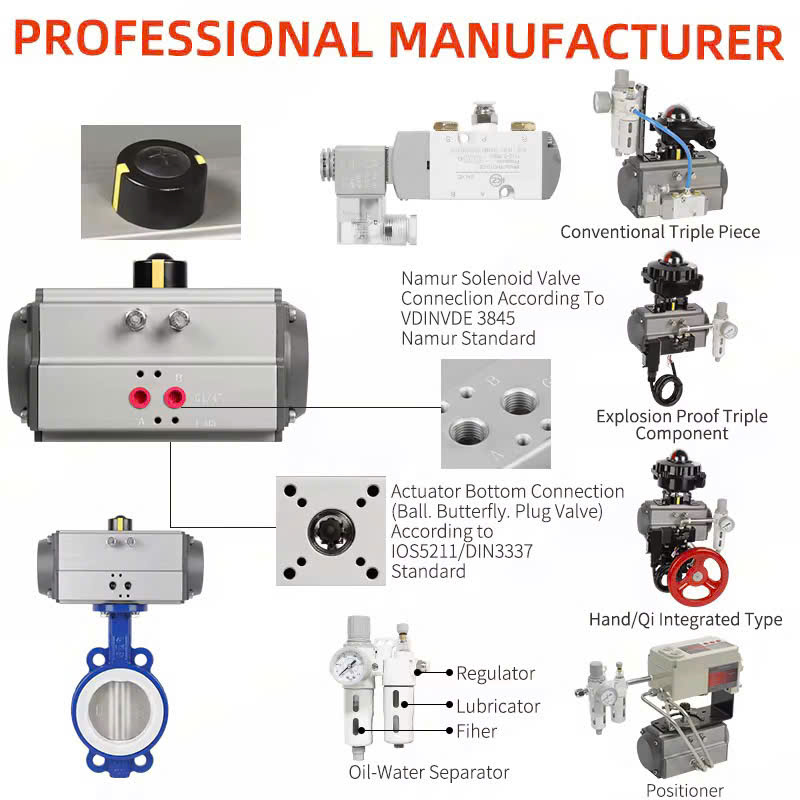

Một trong những lý do khiến Đầu khí nén Double Acting AT63 trở nên phổ biến là nhờ tính tiêu chuẩn hóa cao. Nó được thiết kế để "cắm và chạy" mà không cần gia công thêm bất kỳ bộ phận chuyển đổi nào .

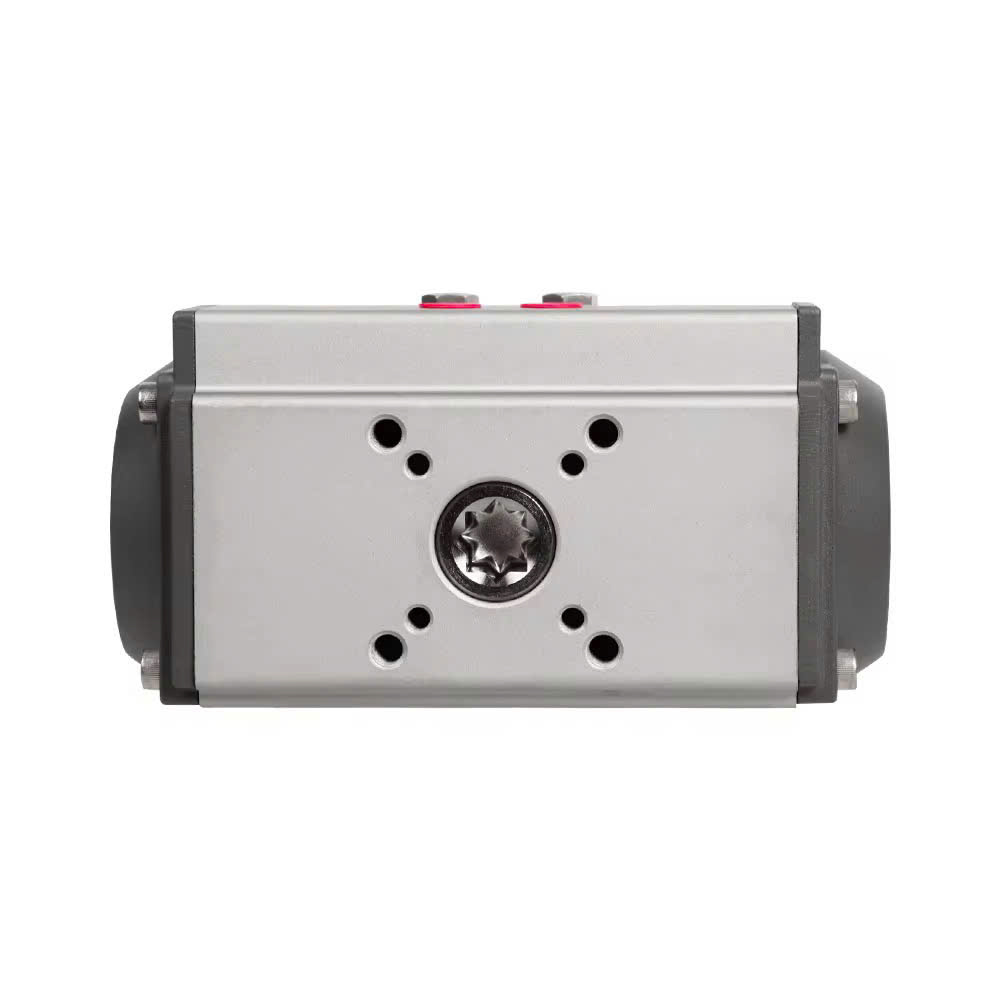

Tiêu chuẩn ISO 5211 (Phần đáy): Đây là chuẩn quốc tế dành cho kết nối giữa đầu khí nén và van (van bi, van bướm). Đầu AT63 thường có mặt bích dưới đáy với các lỗ ren và trục lục giác (Square drive) chuẩn F05 hoặc F07. Điều này có nghĩa là bạn có thể bắt vít trực tiếp đầu AT63 lên cổ van bướm hoặc van bi mà không cần mặt bích trung gian.
Tiêu chuẩn NAMUR (Phần trên và cổng khí):

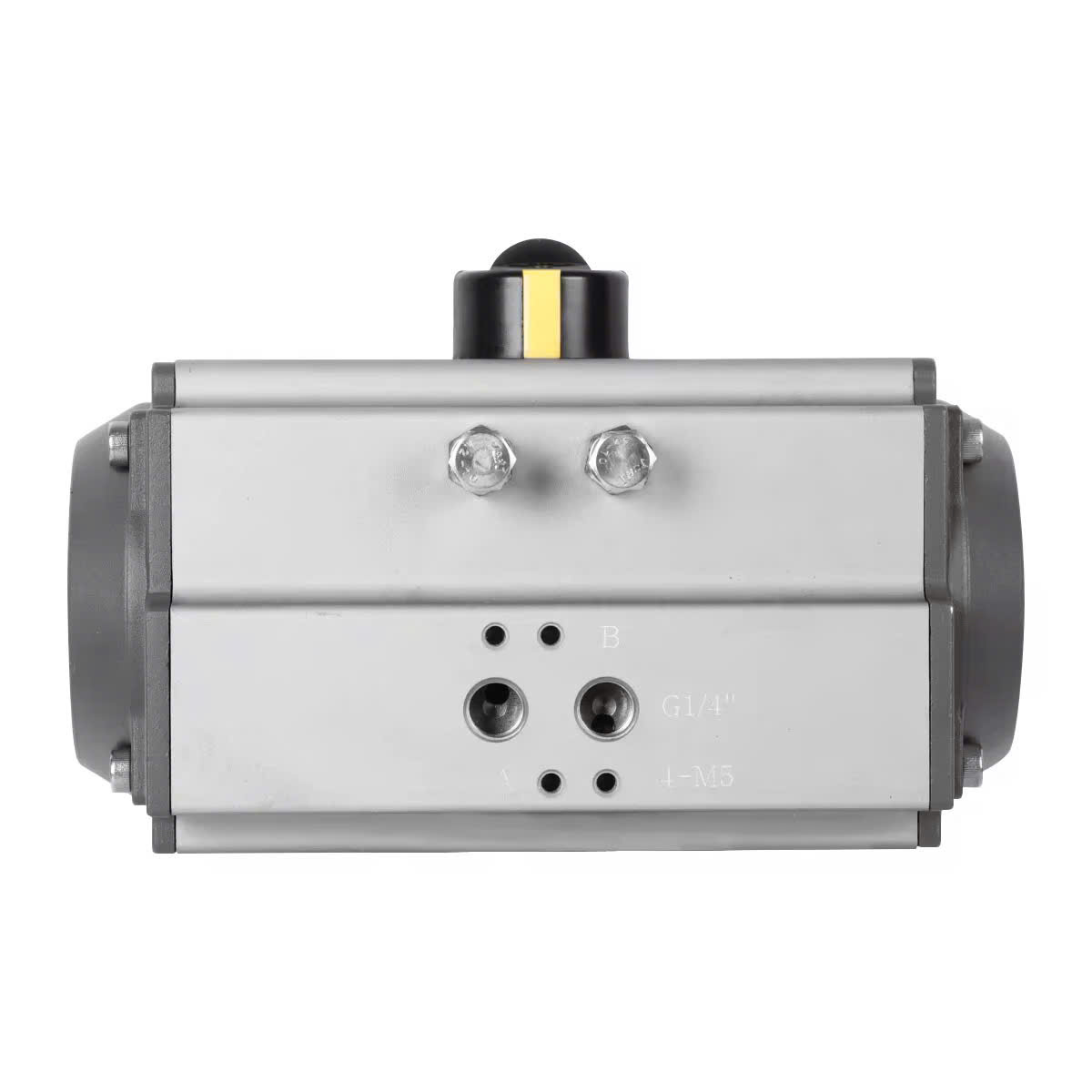

Cổng khí: Cổng cấp khí của AT63 được thiết kế ren G1/4", với khoảng cách chuẩn NAMUR để lắp trực tiếp van điện từ (Solenoid Valve) dạng Namur mà không cần ống dẫn. Van điện từ sẽ gắn chồng lên trên, khớp chính xác vào hai lỗ cấp/xả khí của đầu AT63.

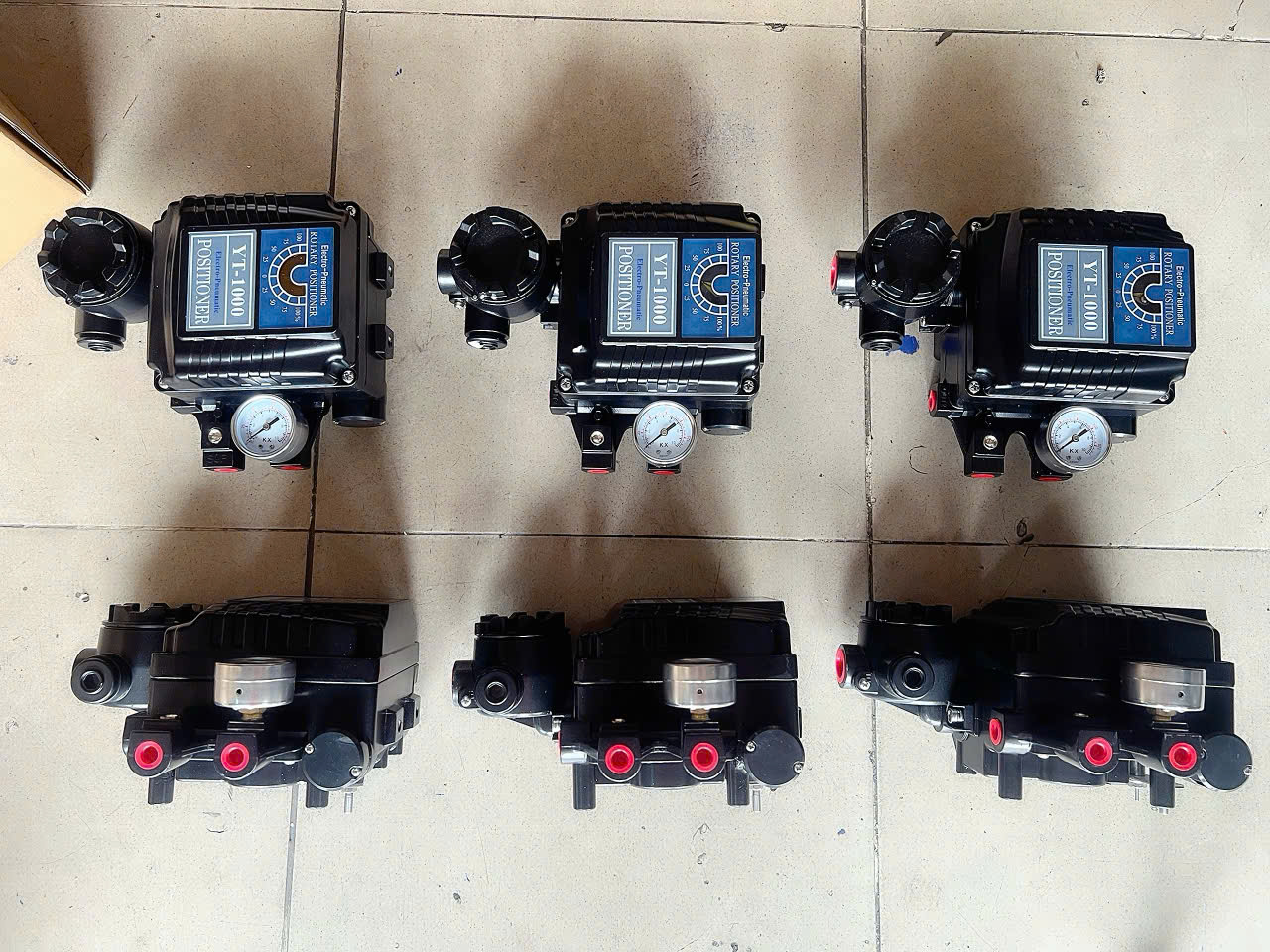

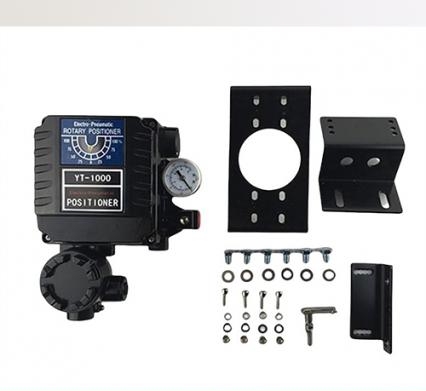

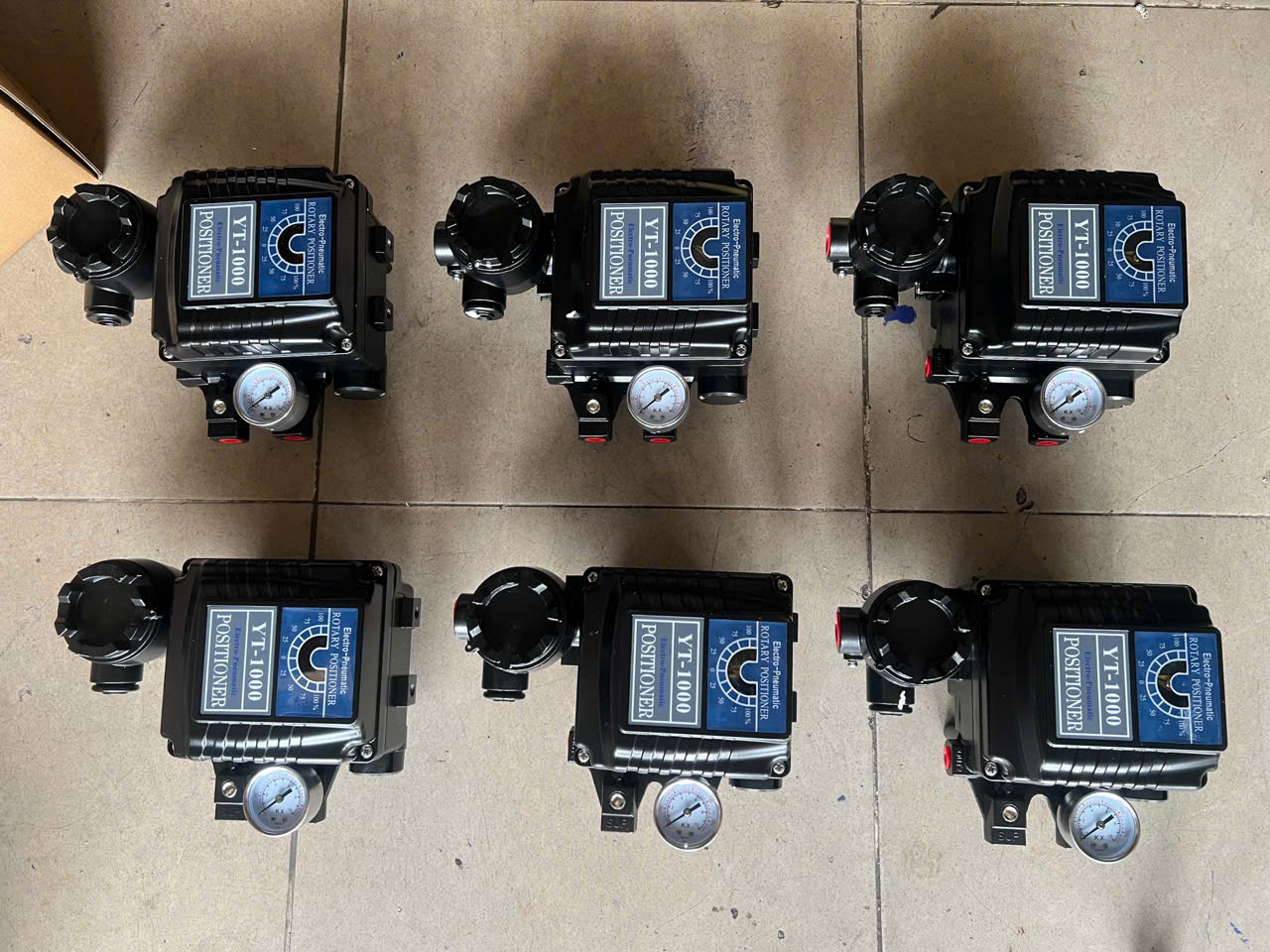

Mặt bích trên: Đỉnh của đầu AT63 có dạng lỗ trung tâm và các lỗ ren để lắp đặt trực tiếp bộ giới hạn hành trình (Limit Switch Box) hoặc bộ định vị (Positioner) mà không cần giá đỡ.
Để tránh nhầm lẫn khi mua hàng, quý khách cần phân biệt rõ Đầu khí nén Double Acting AT63 với các sản phẩm có tên gọi tương tự.
| Tiêu chí | AT63 Double Acting (DA) | AT63 Single Acting (SR) | Xi lanh SC63 | Xi lanh DA63 (Koganei) |
|---|---|---|---|---|
| Chức năng | Tác động kép (Cấp khí mở – Cấp khí đóng) | Tác động đơn (Cấp khí mở – Mất khí tự động đóng) | Xi lanh tròn, chuyển động thẳng (kéo/đẩy) | Xi lanh vuông, chuyển động thẳng (kéo/đẩy) |
| Kiểu chuyển động | Xoay (Rotary) – 90 độ | Xoay (Rotary) – 90 độ | Thẳng (Linear) – Push/Pull | Thẳng (Linear) – Push/Pull |
| Ứng dụng | Van bi, Van bướm | Van an toàn (Fail-safe) | Máy móc, ép gỗ, cắt mộc | Máy đóng gói, dây chuyền lắp ráp |
| Lực đầu ra | Mô-men xoắn (Nm) | Mô-men xoắn (Nm) | Lực đẩy (N) – Tại 63mm, lực đẩy ~1870N | Lực đẩy (N) – Tốc độ 50-800mm/s |
Kết luận: Nếu bạn cần đóng mở van, hãy chọn AT63 Double Acting. Nếu bạn cần kẹp chặt hoặc nâng hạ vật, hãy chọn xi lanh SC63 hay DA63.
Nhờ mô-men xoắn lý tưởng và độ bền cao, Đầu khí nén Double Acting AT63 được ứng dụng rộng rãi trong nhiều ngành nghề:
Xử lý nước thải: Dùng để điều khiển van bướm từ DN50 đến DN150 trong các bể lắng, bể điều hòa, hệ thống lọc nước sạch. Khả năng vận hành ướt, bền bỉ của AT63 giúp hệ thống vận hành liên tục.
Công nghiệp thực phẩm & đồ uống: Điều khiển van bi inox trong hệ thống CIP (Clean-in-Place), đường ống dẫn sữa, bia, nước giải khát. Vỏ nhôm anodized dễ dàng vệ sinh, chống rỉ sét.
Hóa chất & Dược phẩm: Sử dụng trong các khu vực nguy hiểm, yêu cầu độ kín khít tuyệt đối. Khi kết hợp với van bi PFA/PTFE, AT63 giúp đóng ngắt các dung môi, axit nhẹ an toàn.
Tự động hóa nhà máy (HVAC): Điều khiến van gió, van điều hòa không khí trong các tòa nhà cao tầng, trung tâm thương mại.
Việc lắp đặt Đầu khí nén Double Acting AT63 tương đối đơn giản, nhưng để đạt hiệu quả tối ưu, quý khách nên tuân thủ các bước sau:
Bước 1: Kiểm tra torque van.
Trước khi lắp, phải tính toán mô-men xoắn cần thiết để mở van bướm/van bi dưới áp suất làm việc thực tế. Đảm bảo lực xoắn của đầu AT63 lớn hơn 30% so với yêu cầu của van.
Bước 2: Lắp mặt bích.
Đặt đầu AT63 lên cổ van, xoay nhẹ để trục lục giác (Square drive) lọt vào rãnh van. Vặn chặt các bu lông theo lực khuyến nghị (không quá chặt gây vỡ ren, không quá lỏng gây rò rỉ). Lưu ý: Nếu lắp van bướm, cần đưa van về vị trí đóng (thường là 0°) trước khi bắt đầu khí nén.
Bước 3: Lắp van điện từ (Solenoid Valve) Namur.
Làm sạch bề mặt trên của AT63. Đặt van điện từ dạng Namur lên trên, đảm bảo gioăng O-ring của van điện từ rơi đúng vào hai rãnh khí trên thân AT63. Bắt chặt 2 hoặc 4 ốc vít. Lúc này, bạn đã có một bộ van điều khiển khí nén hoàn chỉnh mà không cần ống dẫn khí bên ngoài giữa van và đầu AT63.
Bước 4: Đấu khí và kiểm tra.
Cấp nguồn khí nén sạch, khô (2.5 - 8 bar) vào cửa P của van điện từ. Cấp tín hiệu điện 24V hoặc 220V để kiểm tra chiều quay. Sử dụng ốc vít chỉnh cơ (Cam adjuster) trên đầu AT63 để tinh chỉnh góc mở đóng chính xác 90 độ.
Q1: Đầu khí nén Double Acting AT63 có lắp được cho van bướm DN100 không?
Trả lời: Có. Với mô-men xoắn đủ lớn, Đầu khí nén AT63 lắp cho van bướm DN100 là chuẩn kỹ thuật phổ biến nhất hiện nay. Tuy nhiên, tùy thuộc vào áp suất dòng chảy (ví dụ: nước áp lực cao 10 bar) mà có thể cần tăng lên cỡ AT83 để đảm bảo an toàn.
Q2: Sự khác biệt giữa Đầu khí nén AT63 Double Acting và Single Acting (SR) là gì?
Trả lời: Double Acting (DA) cần khí nén để thực hiện cả hai thao tác mở và đóng. Single Acting (SR) chỉ cần khí để mở, khi mất khí sẽ tự động đóng nhờ lực lò xo bên trong. Nếu hệ thống của bạn yêu cầu an toàn (mất điện/mất khí thì van phải đóng), hãy chọn SR. Nếu cần lực mạnh, ổn định, chọn DA.
Q3: Làm thế nào để biết đầu AT63 tôi mua có phải hàng chính hãng không?
Trả lời: Quý khách nên mua tại các đơn vị uy tín như Vankimphat.com. Hàng chính hãng có tem mác rõ ràng, bề mặt nhôm được anodized bóng đẹp, không bị bột, các vòng đệm cao su có mùi đặc trưng và chữ khắc trên thân sắc nét. Sản phẩm kém chất lượng thường sơn phủ bên ngoài, dễ bong tróc.
Q4: Tôi có thể điều chỉnh góc mở của đầu AT63 được không?
Trả lời: Có. Đầu khí nén AT63 được trang bị ốc vít chỉnh cơ ở hai đầu (0° và 90°), cho phép bạn tăng hoặc giảm góc xoay khoảng +/- 5 độ. Tính năng này rất hữu ích khi lắp van bướm cần chỉnh cơ khí để đóng kín hoàn toàn.
Q5: Giá Đầu khí nén Double Acting AT63 tại Vankimphat.com là bao nhiêu?
Trả lời: Giá sản phẩm phụ thuộc vào thương hiệu (Aim, Festo, AirTAC, Autrol...) và số lượng đặt hàng. Để nhận báo giá tốt nhất thị trường, quý khách vui lòng click nút "Yêu cầu báo giá" hoặc gọi ngay hotline bên dưới để được tư vấn trực tiếp.
Đầu khí nén Double Acting AT63 không chỉ là một thiết bị chấp hành thông thường; nó là giải pháp tối ưu cho bài toán tự động hóa van công nghiệp, mang lại sự chính xác, bền bỉ và hiệu quả kinh tế cao. Với thiết kế nhỏ gọn, tuân thủ các tiêu chuẩn quốc tế NAMUR và ISO 5211, sản phẩm dễ dàng tích hợp vào mọi hệ thống hiện hữu.
Hãy liên hệ ngay với Vankimphat.com để được tư vấn chi tiết và sở hữu ngay những bộ Đầu khí nén Double Acting AT63 chính hãng với mức giá cạnh tranh nhất thị trường. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ bạn từ khâu chọn sản phẩm, tính toán torque đến hướng dẫn lắp đặt vận hành.
