ĐẦU KHÍ NÉN DOUBLE ACTING AT75
Thông số kỹ thuật của đầu khí nén AT
Tên sản phẩm: Đầu khí nén AT
Kích thước: Từ AT32, AT40, AT50, AT63, AT75, AT88, AT90, AT100, AT105, AT115, AT125, AT145, AT160, AT190, AT240
Áp suất hoạt động: Từ 0.3 ~ 0.8 Mpa
Nhiệt độ hoạt động: Từ -20 ~ 80 độ C
Kiểu tác động: Tác động kép, Đơn
Chất liệu: Nhôm
Sử dụng cho: Khí nén
Xuất xứ: Trung quốc, hàn quốc, malaysia, đài loan, nhật bản,
Tình trạng: Mới 100%

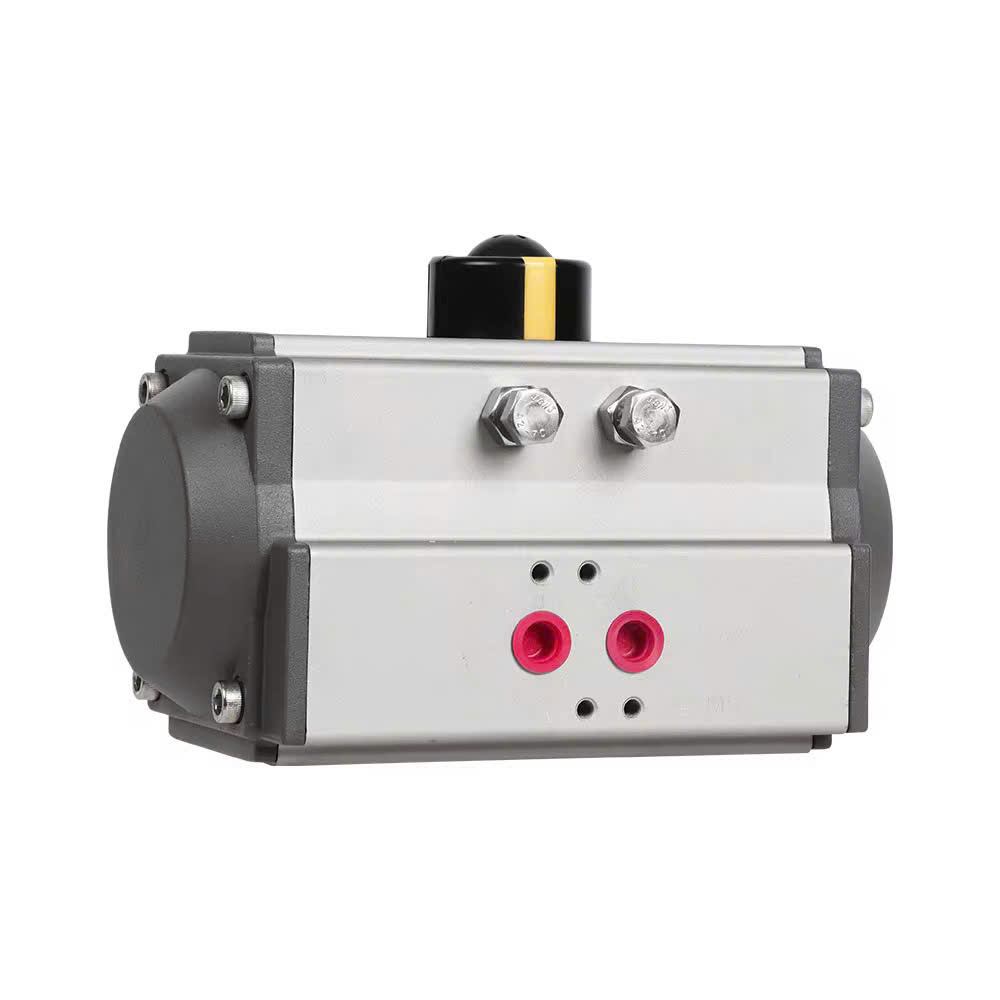

Đầu khí nén Double Acting AT75 (hay còn gọi là bộ truyền động khí nén tác động kép AT75) là một thiết bị cơ khí chuyển đổi năng lượng từ khí nén thành chuyển động quay (góc 90 độ hoặc 180 độ) để điều khiển các loại van như van bi, van bướm hoặc van cầu.
Điểm đặc biệt của dòng Double Acting (tác động kép) là nó sử dụng khí nén để thực hiện cả hai hành trình: mở van và đóng van. Không có lò xo hồi vị như dòng Single Acting (tác động đơn). Chính điều này mang lại lực đóng/mở lớn, ổn định, phù hợp với các van có kích thước lớn hoặc hệ thống yêu cầu độ an toàn và chính xác tuyệt đối.

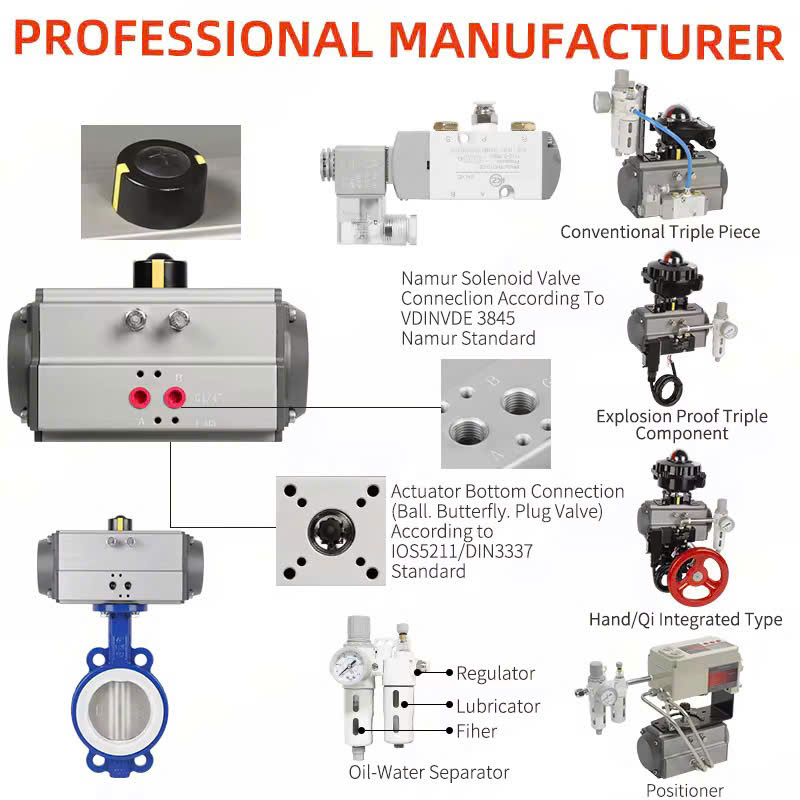

Model AT75 thuộc dòng AT series được thiết kế theo chuẩn Namur (VDI/VDE 3845), cho phép kết nối trực tiếp với các thiết bị điều khiển như solenoid valve, bộ định vị (positioner) hoặc bộ giới hạn hành trình (limit switch box) một cách dễ dàng .
Để hiểu vì sao Đầu khí nén Double Acting AT75 lại có độ bền cao và hoạt động ổn định, chúng ta cần đi sâu vào cấu tạo của nó. Vật liệu chính được sử dụng là hợp kim nhôm cao cấp, được xử lý bề mặt bằng công nghệ anodized hóa học (anodizing) để chống ăn mòn và tăng độ cứng .
Thân được gia công chính xác từ hợp kim nhôm đúc áp lực. Bề mặt ngoài thường được sơn tĩnh điện màu xanh đặc trưng hoặc vàng, giúp chống lại tác động khắc nghiệt của môi trường ẩm ướt hoặc hóa chất nhẹ.
Khác với các dòng actuator cũ có rack và thanh răng trung tâm, AT75 sử dụng hai piston đối xứng. Khi khí nén được nạp vào khoang giữa, hai piston sẽ bị đẩy ra hai bên, tạo ra chuyển động quay cho trục trung tâm.
Đây là cốt lõi của Đầu khí nén AT75. Trục trung tâm (pinion) được kết nối trực tiếp với thân van. Khi piston chuyển động tịnh tiến (rack), bánh răng pinion sẽ quay, kéo theo trục van quay theo để đóng/mở.

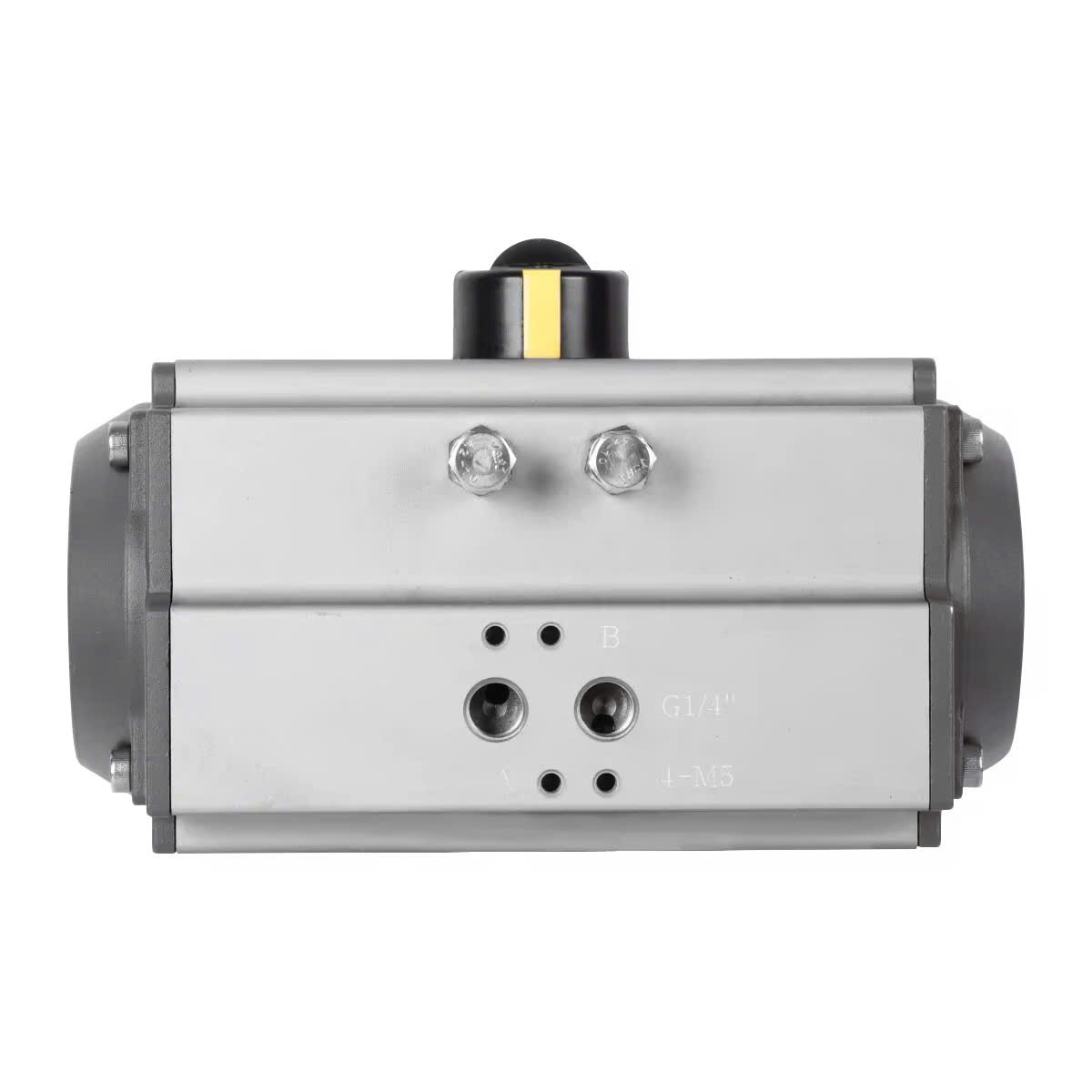

Đầu khí nén Double Acting AT75 có hai cổng cấp khí (thường ký hiệu là "A" và "B" hoặc "2" và "4").
Cổng A (Mở): Khi cấp khí vào cổng A, khí đẩy hai piston ra xa nhau, làm trục van quay 90 độ (trạng thái mở).
Cổng B (Đóng): Khi cấp khí vào cổng B, khí đẩy hai piston xích lại gần nhau, làm trục van quay ngược lại 90 độ (trạng thái đóng).
Dưới đây là bảng thông số kỹ thuật chuẩn cho dòng Đầu khí nén AT75 Double Acting mà bạn có thể tham khảo khi mua hàng tại Vankimphat.com.
| Thông số | Giá trị / Chi tiết |
|---|---|
| Model | AT75 |
| Kiểu hoạt động | Double Acting (Tác động kép) |
| Góc quay tiêu chuẩn | 0° – 90° (có thể tùy chỉnh góc ±5° ở vị trí đóng/mở) |
| Momen xoắn (Torque) | Khởi động 11.2 Nm (ở 5.5 bar) – 25.3 Nm (ở 8 bar) [Tính toán theo chuẩn AT75] |
| Áp suất khí vận hành | 2.5 bar – 8 bar (tối đa 10 bar) |
| Nhiệt độ môi trường | -20°C đến +80°C (tùy chọn nhiệt độ cao -20°C đến +150°C hoặc nhiệt độ thấp -40°C) |
| Kết nối khí (Air connection) | G1/4" (Ren trong tiêu chuẩn) |

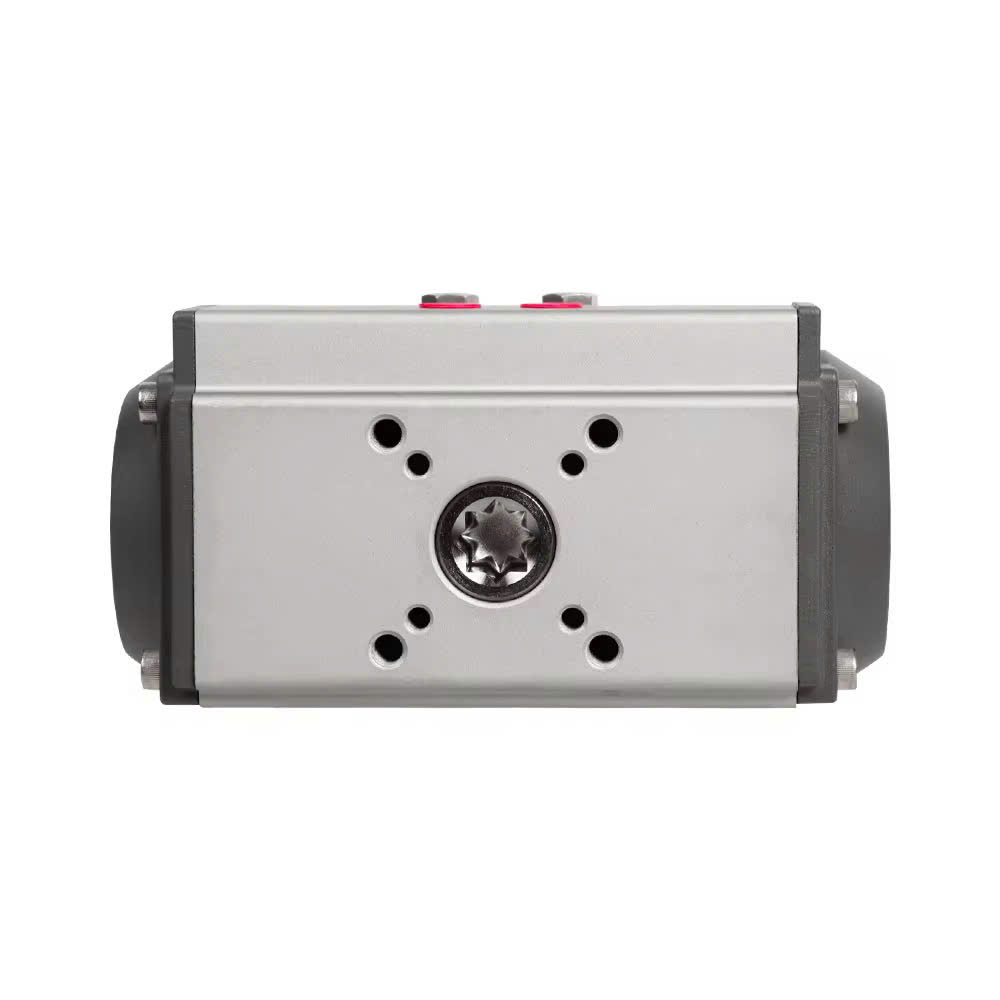

| Ren kết nối trục | Theo tiêu chuẩn ISO 5211 (kích thước F07/F10) |
| Chất liệu thân | Hợp kim nhôm đúc, xử lý Anodizing |
| Chất liệu piston | Hợp kim nhôm hoặc thép mạ Niken |
| Vòng làm kín (Seal) | NBR (Nitrile Rubber) tiêu chuẩn, tùy chọn Viton (FKM) cho nhiệt độ cao hoặc hóa chất |
| Cấp độ bảo vệ | IP65 / IP67 (Chống bụi và chống nước mưa xâm nhập) |
Một trong những băn khoăn lớn nhất của kỹ sư khi chọn Đầu khí nén Double Acting AT75 là sự khác biệt so với phiên bản Single Acting (Spring Return - SR). Dưới đây là bảng so sánh chi tiết:
| Đặc điểm | Double Acting (AT75-DA) | Single Acting (AT75-SR) |
|---|---|---|
| Cơ chế | Đóng/Mở hoàn toàn bằng khí nén | Mở bằng khí nén, đóng bằng lò xo |
| Cấu trúc | Không có lò xo hồi vị | Có lò xo bên trong khoang piston |
| Trạng thái an toàn | Dừng ở vị trí cuối cùng khi mất khí (Fail Last) | Về vị trí an toàn (Đóng hoặc Mở) khi mất khí (Fail Safe) |
| Momen xoắn | Ổn định, không đổi trên toàn hành trình | Momen giảm dần ở cuối hành trình do lò xo nén |
| Kích thước | Nhỏ gọn hơn cùng momen | Dài hơn do chứa lò xo |
| Ứng dụng | Hệ thống có nguồn khí ổn định, yêu cầu momen lớn | Hệ thống yêu cầu an toàn (bồn chứa hóa chất, đường ống nước) |
Lời khuyên từ Vankimphat: Nếu hệ thống của bạn có máy nén khí chạy liên tục và yêu cầu lực siết van chặt, hãy chọn Double Acting AT75. Nếu bạn lo ngại rủi ro mất điện/khí và cần van tự động đóng lại, hãy chọn Single Acting.
Nhờ thiết kế bền bỉ và lực vận hành mạnh mẽ, Đầu khí nén Double Acting AT75 hiện diện ở hầu hết các nhà máy sản xuất hiện đại:
Trong các nhà máy cấp thoát nước, van bướm kết hợp với đầu khí nén AT75 được dùng để đóng/mở dòng chảy khổng lồ. Double Acting giúp vận hành van bướm DN65 trở lên một cách nhẹ nhàng, không bị kẹt do cặn bẩn .
Môi trường ăn mòn là thử thách lớn. Với lớp phủ chống ăn mòn và phớt làm kín PTFE/Viton, AT75 điều khiển các van bi chịu áp lực hóa chất độc hại, đảm bảo không rò rỉ ra môi trường.
Các dây chuyền sản xuất bia, sữa, nước giải khát yêu cầu vệ sinh cao. Actuator AT75 có bề mặt nhẵn, dễ lau chùi, giúp tự động hóa các van bướm điều khiển CIP (Clean In Place).
Được dùng để điều khiển các van điều tiết không khí hoặc van nước giải nhiệt trong các tòa nhà cao tầng, trung tâm thương mại.
Để mua đúng Đầu khí nén Double Acting AT75 trên Vankimphat.com, bạn cần trả lời 4 câu hỏi sau:
Momen xoắn yêu cầu là bao nhiêu?
Van của bạn cần bao nhiêu Nm để đóng/mở? (Thông số này có trong catalogue của van bi hoặc van bướm). AT75 cung cấp momen khoảng 25 Nm ở áp suất 8 bar, phù hợp với van bướm lệch tâm cỡ vừa hoặc van bi size nhỏ.
Kết nối với van (ISO 5211):
Mặt bích kết nối giữa đầu khí nén và van phải trùng khớp. AT75 thường có lỗ khoan trung tâm và ren theo chuẩn F07 hoặc F10. Hãy kiểm tra mặt bích trên van của bạn.
Mẹo: Vankimphat.com có sẵn các bộ giảm tốc (bracket) để lắp AT75 với nhiều loại mặt bích van khác nhau.
Nhiệt độ môi trường:
Môi trường quá nóng (trên 80°C) cần phớt Viton. Môi trường lạnh (dưới -20°C) cần phớt Silicon.
Nguồn khí nén:
Áp suất vận hành hệ thống của bạn là bao nhiêu? Đảm bảo luôn duy trì từ 4 – 8 bar để đầu khí nén hoạt động hiệu quả.
Việc lắp đặt đúng cách sẽ kéo dài tuổi thọ của Đầu khí nén AT75. Dưới đây là quy trình tiêu chuẩn:
Bước 1: Kiểm tra chiều quay
Xoay trục trung tâm của actuator về vị trí "0 độ" (mặc định đóng). Đánh dấu vị trí này.
Bước 2: Kết nối cơ khí
Đặt khớp nối (coupling) vào trục van. Lắp actuator lên van, siết bulong đều tay theo lực siết khuyến cáo (không quá chặt làm biến dạng thân nhôm).
Bước 3: Đấu khí nén
Sử dụng ống khí có đường kính tối thiểu 6mm hoặc 8mm.
Cấp nguồn khí vào cổng A (thường là cổng số 2) để mở van.
Cấp nguồn khí vào cổng B (thường là cổng số 4) để đóng van.
Bước 4: Lắp thiết bị điều khiển (Van điện từ)
Lắp solenoid valve (van đảo chiều 5/2) trực tiếp lên cổng kết nối chuẩn Namur trên thân AT75 . Điều này giúp tiết kiệm ống dây và tránh rò rỉ.
Một ưu điểm lớn của Đầu khí nén Double Acting AT75 là "Maintenance – Free" (hầu như không cần bảo trì) nhờ sử dụng thanh răng bôi trơn suốt đời (lubricated for life) . Tuy nhiên, vẫn có một số lưu ý:
Đầu khí nén không quay:
Kiểm tra nguồn khí (áp suất yếu, hoặc mất khí).
Kiểm tra van điện từ (solenoid) có chuyển mạch không.
Rò rỉ khí qua cổng xả:
Phớt làm kín (seal) bên trong bị mòn hoặc rách. Nguyên nhân thường do khí có lẫn nước hoặc dầu bẩn.
Giải pháp: Thay bộ seal mới (kit làm kín AT75 có bán tại Vankimphat).
Van đóng/mở chậm:
Lưu lượng khí cấp vào không đủ. Cần tăng cỡ ống dẫn hoặc lắp thêm van tiết lưu (speed controller) để điều chỉnh.
Hàng tháng: Xả nước ngưng trong bình tích áp của máy nén khí. Khí bẩn là kẻ thù số 1 của đầu khí nén.
Hàng năm: Kiểm tra các bu lông bắt nối có bị lỏng không. Kiểm tra tình trạng làm kín của phớt.
Trên thị trường có nhiều nơi bán Đầu khí nén Double Acting AT75, nhưng Vankimphat.com là điểm đến tin cậy của các kỹ sư công nghiệp vì những lý do sau:
Hàng chính hãng 100%: Chúng tôi cam kết sản phẩm AT75 có nguồn gốc rõ ràng, không phải hàng nhái, hàng kém chất lượng.
Tư vấn chuyên sâu: Đội ngũ kỹ thuật của Vankimphat hiểu rõ thông số của từng model, sẵn sàng giúp bạn tính toán momen và chọn đúng sản phẩm.
Kho hàng phong phú: Cung cấp đầy đủ cả hai loại Double Acting và Single Acting, kèm phụ kiện chính hãng (bộ giới hạn hành trình, bộ định vị, van solenoid).
Giá cạnh tranh: Chiết khấu tốt cho đơn hàng số lượng lớn và dự án nhà máy.
Đầu khí nén Double Acting AT75 là một giải pháp tối ưu cho các hệ thống tự động hóa yêu cầu độ tin cậy cao và momen xoắn lớn. Với thiết kế tác động kép (double acting), nó mang đến khả năng kiểm soát tuyệt đối trong các chu trình sản xuất liên tục.
Từ cấu tạo chắc chắn từ hợp kim nhôm, tiêu chuẩn kết nối Namur hiện đại cho đến khả năng vận hành êm ái, AT75 chính là trợ thủ đắc lực cho van bướm, van bi trong mọi ngành công nghiệp.
Đừng để hệ thống của bạn vận hành bằng các thiết bị kém chất lượng. Hãy truy cập ngay Vankimphat.com để được tư vấn và nhận báo giá tốt nhất cho sản phẩm Đầu khí nén Double Acting AT75 chính hãng!
