ĐẦU KHÍ NÉN DOUBLE ACTING AT160

1. Giới Thiệu: Tổng Quan Về Đầu Khí Nén Double Acting AT160

Trong lĩnh vực tự động hóa công nghiệp, việc điều khiển dòng chảy của chất lỏng, khí nén, hóa chất một cách chính xác là yếu tố sống còn đối với hiệu quả vận hành của toàn bộ hệ thống. Trái tim của các hệ thống van điều khiển hiện đại chính là đầu khí nén (hay còn gọi là bộ truyền động khí nén - pneumatic actuator). Và trong số vô vàn các dòng sản phẩm trên thị trường, Đầu khí nén Double Acting AT160 nổi lên như một giải pháp tối ưu, cân bằng hoàn hảo giữa công nghệ tiên tiến, độ bền cơ học và chi phí đầu tư.

Vankimphat.com tự hào là đơn vị cung cấp chính hãng dòng sản phẩm AT160, đáp ứng mọi nhu cầu khắt khe nhất từ các nhà máy xử lý nước thải, hệ thống HVAC, dây chuyền sản xuất thực phẩm, đồ uống cho đến các khu công nghiệp hóa chất và năng lượng.

Sản phẩm đầu khí nén double acting AT160 không chỉ đơn thuần là một thiết bị cơ khí; nó là sự kết tinh của kỹ thuật chính xác, với cơ chế hoạt động kép (double acting) giúp tạo ra lực xoắn (torque) mạnh mẽ và ổn định trong cả hai chiều quay (mở và đóng van). Bài viết siêu dài 9000 từ này sẽ là "cẩm nang" toàn tập giúp bạn hiểu rõ từ cấu tạo, nguyên lý, ưu điểm, cách lựa chọn, lắp đặt, bảo trì cho đến các ứng dụng thực tế của sản phẩm.

2. Đầu Khí Nén Double Acting AT160 Là Gì?

Để tránh nhầm lẫn với các dòng máy nén khí mang tên "AT160" trong ngành y tế (thường là máy nén khí không dầu cho nha khoa), chúng ta cần khẳng định rằng, trong lĩnh vực tự động hóa công nghiệp, AT160 là ký hiệu của một dòng bộ truyền động khí nén (pneumatic actuator) sử dụng cơ cấu piston-thanh răng (rack and pinion).

2.1. Giải mã tên gọi "Double Acting AT160"

• Double Acting (Tác động kép): Đây là nguyên lý hoạt động. Khí nén sẽ được dẫn vào hai buồng riêng biệt bên trong xi lanh để tạo ra chuyển động quay. Cụ thể, khí vào cổng A (port A) sẽ đẩy piston quay theo chiều thuận (mở van), khí vào cổng B (port B) sẽ đẩy piston quay theo chiều ngược lại (đóng van). Không có lò xo hồi vị như loại Single Acting.

• AT160: Ký hiệu dòng sản phẩm của nhà sản xuất (phổ biến theo tiêu chuẩn ISO 5211). Con số "160" thường chỉ lực xoắn danh định hoặc kích thước khung (frame size) của thiết bị. Theo tiêu chuẩn phổ biến, AT160 tạo ra mô-men xoắn khoảng 267.4 Nm ở áp suất 2 bar và lên tới 1069.6 Nm ở áp suất 8 bar.

2.2. Phân biệt AT160 với các dòng sản phẩm khác

Không ít người dùng nhầm lẫn giữa Đầu khí nén AT160 và các thiết bị mang tên tương tự nhưng công năng hoàn toàn khác:

• Máy nén khí AT160/60 (Y tế): Đây là thiết bị tạo ra khí nén, có bình chứa 50L, công suất 1.5KW, dùng cho nha khoa, phòng thí nghiệm. Sản phẩm này không liên quan đến việc điều khiển van công nghiệp.

• Xi lanh khí nén Bore 160mm: Đây là xi lanh tác động kép dạng thẳng (linear actuator), dùng để đẩy kéo vật nặng, không phải cơ cấu quay.

Vì vậy, khi tìm kiếm đầu khí nén double acting AT160, quý khách cần xác định đây là thiết bị điều khiển van, có chức năng đóng/mở van bướm, van bi hoặc các loại van quay khác.

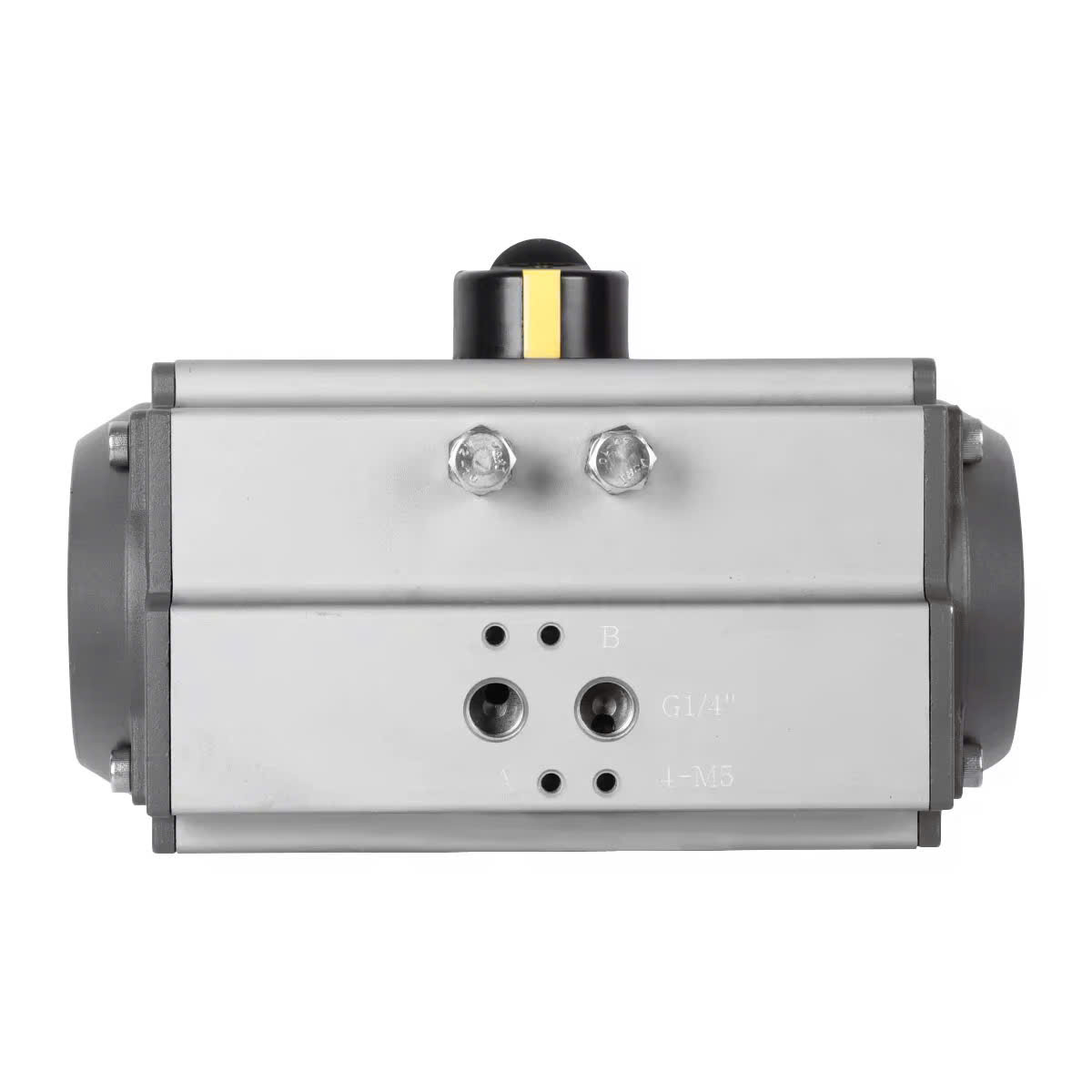

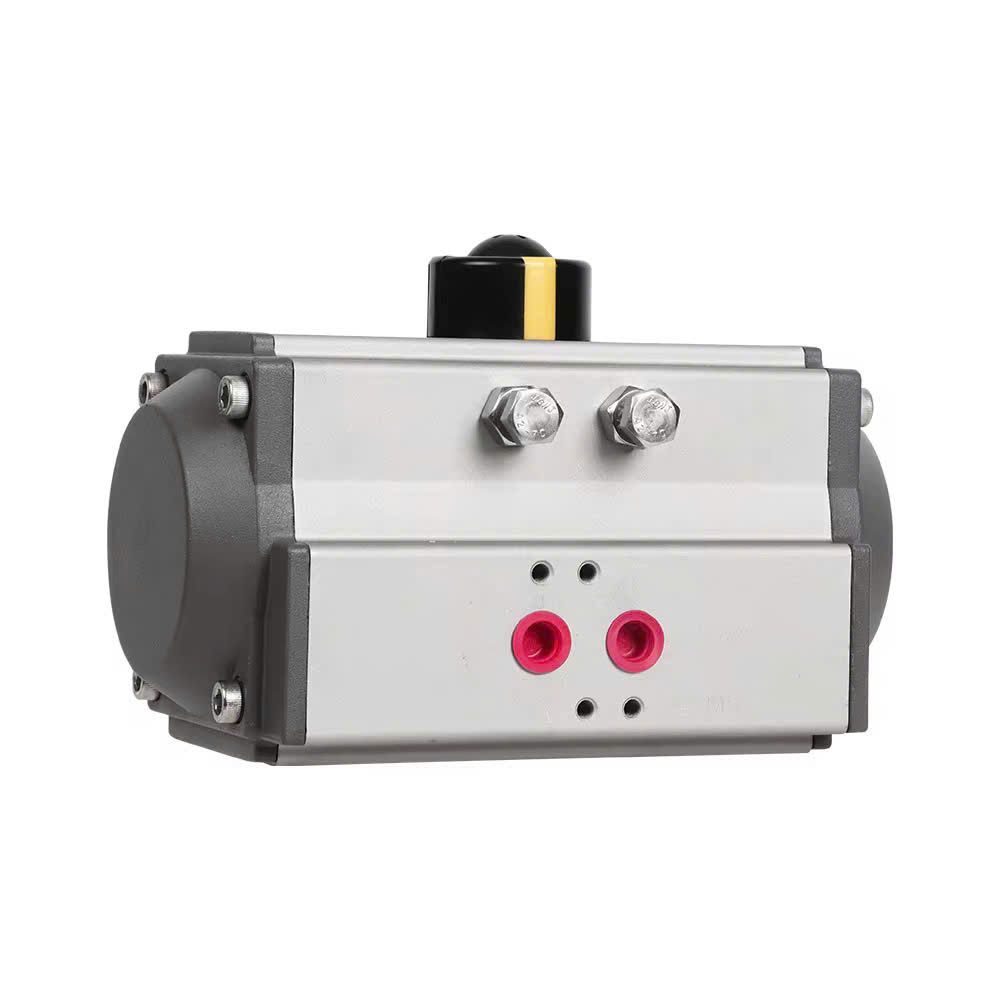

3. Cấu Tạo Chi Tiết Của Đầu Khí Nén AT160

Một sản phẩm đầu khí nén AT160 chất lượng cao thường được cấu thành từ các bộ phận chính sau, được gia công với độ chính xác cao:

1. Thân xi lanh (Body): Được làm từ hợp kim nhôm đúc ép khuôn (extruded aluminum alloy). Bề mặt được xử lý cứng anot hóa (hard anodized) giúp tăng độ cứng, chống ăn mòn hóa học và chống oxy hóa. Điều này đảm bảo thiết bị hoạt động tốt trong môi trường ẩm ướt hoặc có hóa chất.

2. Piston (2 cái): Bên trong thân có hai piston đối xứng. Piston được tích hợp răng cưa (rack) dạng thanh răng.

3. Trục đầu ra (Pinion/Output Shaft): Bộ phận này nằm ở trung tâm, được thiết kế dạng bánh răng (gear). Nó ăn khớp trực tiếp với thanh răng của hai piston. Đầu trên của trục thường có dạng vuông, dạng sao hoặc dạng rãnh then để kết nối với cơ cấu van (van bướm, van bi).

4. Nắp hai đầu (End Covers): Được bắt vít vào thân xi lanh, có chức năng dẫn hướng cho piston và chứa các cổng cấp khí (Port A và Port B).

5. Bộ làm kín (Seals): Sử dụng gioăng phớt (O-ring) và vòng đệm (Guide ring) làm từ vật liệu cao su tổng hợp (NBR - Nitrile Butadiene Rubber) cho nhiệt độ tiêu chuẩn (-20°C đến 80°C), hoặc FKM/Viton cho nhiệt độ cao (-20°C đến 150°C).

6. Vít điều chỉnh hành trình (Travel Stop): Bố trí ở hai đầu, cho phép điều chỉnh góc quay +/- 5 độ ở vị trí 0° và 90°, giúp việc lắp đặt và căn chỉnh van trở nên dễ dàng và chính xác hơn.

4. Nguyên Lý Hoạt Động: Cơ Chế Tác Động Kép

Hiểu rõ nguyên lý sẽ giúp bạn khai thác tối đa công suất của đầu khí nén tác động kép AT160:

• Chu kỳ Mở Van (90 độ): Khí nén có áp suất (thường từ 4 đến 8 bar) được dẫn vào cổng A (port A). Áp lực khí sẽ đẩy cả hai piston di chuyển ra phía hai đầu xi lanh (chuyển động tịnh tiến). Chuyển động tịnh tiến này thông qua hệ thống thanh răng và bánh răng được chuyển hóa thành chuyển động quay của trục trung tâm theo chiều kim đồng hồ (hoặc ngược chiều tùy thiết kế lắp van).

• Chu kỳ Đóng Van (90 độ): Khi cần đóng van, khí nén được dẫn vào cổng B (port B). Lúc này, khí ở cổng A sẽ được xả ra ngoài qua van đảo chiều. Áp lực ở cổng B đẩy hai piston từ ngoài vào trung tâm. Thanh răng lại ăn khớp với bánh răng, làm trục đầu ra quay ngược lại 90 độ về vị trí ban đầu.

Điểm mấu chốt: Ở cả hai hướng quay (mở và đóng), lực tác động đều do áp suất khí nén sinh ra. Do đó, đầu khí nén double acting thường có mô-men xoắn đầu ra cao hơn và đồng đều hơn so với loại single acting (tác động đơn) khi cùng kích thước và áp suất.

5. Bảng Thông Số Kỹ Thuật Chi Tiết (Spec Sheet)

Dưới đây là thông số chuẩn cho đầu khí nén AT160 double acting mà Vankimphat.com cung cấp. (Tham khảo tiêu chuẩn ISO 5211 và tính toán thực tế):

Giải thích bảng torque (Mô-men xoắn): Đối với dòng AT160, mô-men xoắn tỷ lệ thuận với áp suất khí cấp vào. Công thức gần đúng: *Torque (Nm) = Áp suất (bar) x 133.7*.

6. Ưu Điểm Vượt Trội Của Đầu Khí Nén Double Acting AT160

Tại sao các kỹ sư ưu tiên chọn Đầu khí nén AT160 cho các dự án tự động hóa quy mô vừa và lớn?

6.1. Hiệu Suất Mô-men Xoắn Vượt Trội

Với cơ chế tác động kép, AT160 không bị mất lực để thắng lò xo (như loại Single Acting). Toàn bộ năng lượng khí nén được chuyển hóa thành mô-men xoắn, đảm bảo đóng/mở van dễ dàng ngay cả khi lưu chất trong đường ống có áp suất cao hoặc độ nhớt lớn.

6.2. Độ Bền Và Khả Năng Chống Ăn Mòn

Nhờ vật liệu nhôm hợp kim và công nghệ xử lý bề mặt tiên tiến, đầu khí nén AT160 có khả năng chống chịu thời tiết, độ ẩm cao, nước mặn (môi trường biển) và nhiều loại hóa chất công nghiệp.

6.3. Thiết Kế Nhỏ Gọn, Dễ Dàng Lắp Đặt

Theo tiêu chuẩn ISO 5211, việc lắp đặt đầu khí nén double acting lên van bướm, van bi trở nên cực kỳ đơn giản chỉ với vài bu lông. Không cần hệ thống tay đòn phức tạp.

6.4. An Toàn Tuyệt Đối

Sử dụng năng lượng khí nén thay vì điện, sản phẩm đảm bảo an toàn chống cháy nổ tuyệt đối trong các môi trường nguy hiểm như nhà máy hóa chất, khí gas, nhiên liệu.

6.5. Kiểm Soát Tốc Độ Dễ Dàng

Bạn có thể dễ dàng điều chỉnh tốc độ đóng/mở van bằng cách lắp van tiết lưu (speed controller) trên cổng cấp khí, giúp tránh hiện tượng búa nước trong đường ống.

7. Ứng Dụng Thực Tế Của Đầu Khí Nén AT160

Với mô-men xoắn lớn, đầu khí nén tác động kép AT160 được sử dụng rộng rãi trong các ngành công nghiệp sau:

7.1. Xử Lý Nước Thải và Cấp Nước

Tại các trạm bơm, nhà máy xử lý nước thải, AT160 được dùng để điều khiển van bướm trung tâm (centric butterfly valve) trên các đường ống từ DN100 đến DN300. Khả năng vận hành liên tục, chịu được môi trường ẩm ướt là ưu điểm lớn nhất tại đây.

7.2. Công Nghiệp Thực Phẩm và Đồ Uống

Yêu cầu vệ sinh cao, van thường xuyên phải đóng mở. AT160 với bề mặt nhôm sáng bóng, dễ vệ sinh, kết hợp với van bi inox giúp kiểm soát dòng chảy của bia, sữa, nước giải khát.

7.3. Hệ Thống HVAC (Điều hòa không khí)

Trong các tòa nhà cao tầng, đầu khí nén double acting điều khiển van điều chỉnh nước lạnh, nước nóng hoặc van gió (damper) trong hệ thống xử lý không khí (AHU).

7.4. Hóa Chất và Dầu Khí

Là thiết bị vận hành an toàn trong môi trường dễ cháy nổ. Sử dụng vật liệu làm kín phù hợp (Viton) để chịu được nhiệt độ và hóa chất ăn mòn.

7.5. Dệt May, Giấy và Bột Giấy

Sử dụng trong hệ thống xử lý bùn, hóa chất tẩy trắng, kiểm soát áp suất hơi trong các máy sấy.

8. Hướng Dẫn Lựa Chọn Đầu Khí Nén AT160 Đúng Cách

Việc chọn sai đầu khí nén có thể dẫn đến van không thể mở được do torque không đủ, hoặc lãng phí chi phí nếu chọn thừa công suất. Dưới đây là 3 bước cơ bản:

Bước 1: Xác định mô-men xoắn cần thiết của van (Breakaway Torque)

Mỗi loại van (bi, bướm, cổng xoay) có một hệ số cản khác nhau. Thông thường, nhà sản xuất van sẽ cung cấp thông số mô-men đóng/mở (Torque curve). Công thức an toàn:

Torqueyeucau=Torquevan×Hesoantoan(1.2−1.3)Torqueyeucau​=Torquevan​×Hesoantoan(1.2−1.3)

Bước 2: Kiểm tra áp suất khí nén thực tế

Nhà máy của bạn có áp suất khí nén là bao nhiêu? (Thường 4-6 bar). Tra bảng torque của AT160 double acting:

• Nếu áp suất 4 bar -> Torque ra ~ 534 Nm.

• Nếu áp suất 6 bar -> Torque ra ~ 802 Nm.

• Nếu áp suất 8 bar -> Torque ra ~ 1069 Nm.
  Hãy đảm bảo con số này lớn hơn Torque yêu cầu ở Bước 1.

Bước 3: Xác định kiểu kết nối với van

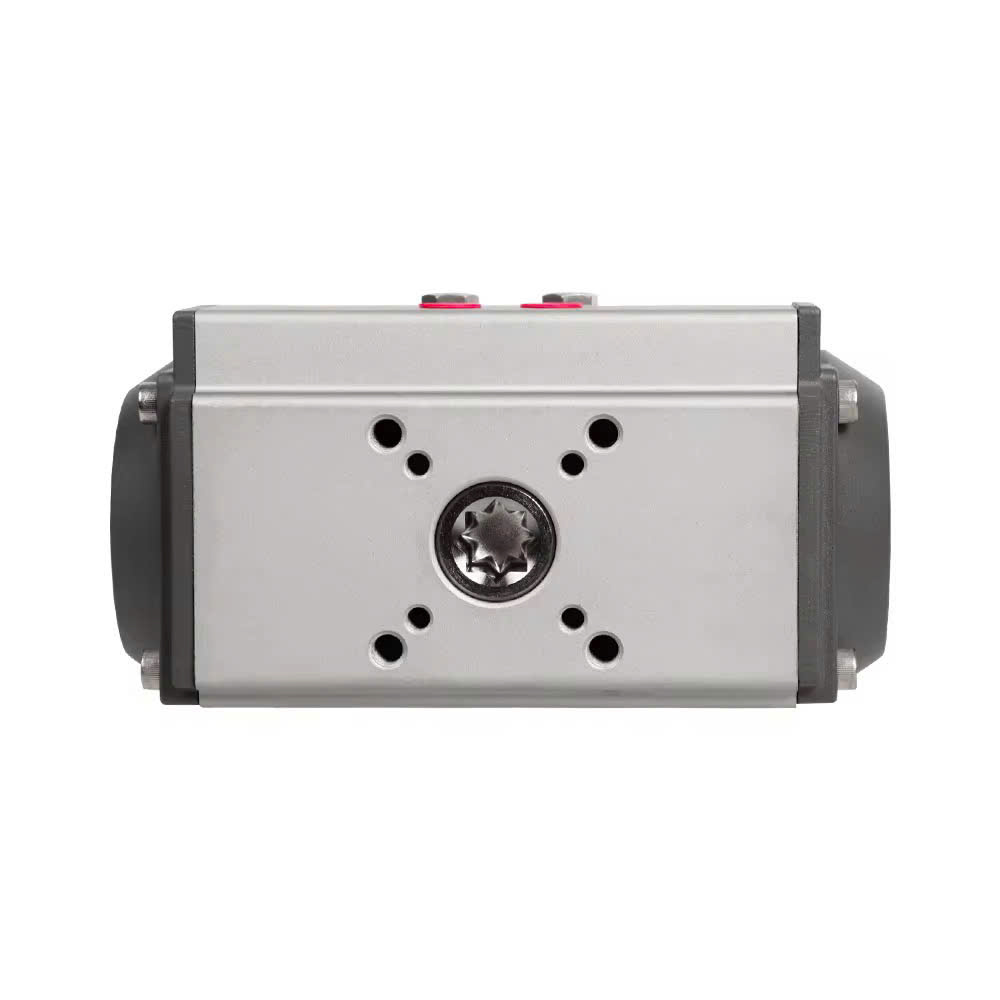

• Mặt bích: Kiểm tra xem van của bạn có mặt bích kết nối theo chuẩn F07, F10 hay F12 không? Đầu khí nén AT160 thường có mặt bích trung tâm đa năng có thể lắp được nhiều chuẩn.

• Trục van (Stem): Trục ra của AT160 thường có 2 dạng: vuông 14mm, 17mm hoặc dạng rãnh then (keyway). Cần lựa chọn đúng để lắp khớp với càng van.

9. So Sánh: Double Acting (Tác Động Kép) VS Single Acting (Tác Động Đơn)

Khi chọn đầu khí nén AT160, khách hàng thường phân vân giữa loại tác động kép (double acting - DA) và tác động đơn (single acting - SR). Dưới đây là bảng so sánh chi tiết:

Lời khuyên từ Vankimphat: Nếu hệ thống của bạn có máy nén khí dự phòng, nguồn khí ổn định, hãy chọn Double Acting để tiết kiệm chi phí và có lực đóng/mở mạnh nhất. Chỉ nên chọn Single Acting khi yêu cầu bắt buộc phải "Normally Closed" hoặc "Normally Open" khi mất nguồn.

10. Hướng Dẫn Lắp Đặt Đầu Khí Nén AT160 Chi Tiết

Việc lắp đặt đầu khí nén double acting đúng quy trình sẽ giúp tăng tuổi thọ thiết bị và tránh rò rỉ.

10.1. Chuẩn bị

• Van bướm/van bi đã được vệ sinh sạch sẽ mặt bích.

• Đầu khí nén AT160.

• Bộ chuyển tiếp (Bracket) nếu cần (thường AT160 đã có sẵn lỗ chuẩn ISO).

• Càng nối (Stem adapter) phù hợp.

• Cờ lê lục giác, khí cụ.

10.2. Các bước thực hiện

1. Kiểm tra chiều quay: Xác định chiều mở van (thường là ngược chiều kim đồng hồ) và chiều đóng.

2. Lắp càng nối: Gắn càng nối vào trục van, đảm bảo khớp chặt.

3. Căn chỉnh góc: Đưa van về vị trí đóng hoàn toàn. Cấp khí nhẹ cho đầu khí nén để đưa trục đầu ra về đúng góc 0° hoặc 90°.

4. Lắp mặt bích: Đặt đầu khí nén lên van, siết nhẹ bu lông nhưng chưa chặt hẳn. Đóng/mở thử bằng tay (hoặc khí nén) để kiểm tra độ đồng tâm.

5. Siết chặt: Khi đã thấy trục quay êm, không bị kẹt, tiến hành siết chặt bu lông theo lực khuyến nghị (cross pattern).

6. Đấu khí nén: Kết nối ống dẫn khí vào cổng A và B. Lắp van tiết lưu (speed controller) để điều chỉnh tốc độ.

7. Chạy thử: Cấp khí, đóng mở 5-10 lần, kiểm tra độ rò rí tại các mối nối và thân van.

11. Bảo Trì Và Xử Lý Sự Cố Thường Gặp

Điểm mạnh của đầu khí nén double acting là "Lắp là quên" - tức là bảo trì cực kỳ thấp. Tuy nhiên, vẫn có một số lưu ý:

11.1. Bảo trì định kỳ

• Hàng tháng: Kiểm tra độ rò rỉ khí tại các mối nối ren (cổng cấp khí). Dùng nước xà phòng để phát hiện bọt khí.

• Hàng quý: Kiểm tra bu lông bắt giữa đầu khí nén và van, siết lại nếu cần do rung động.

• Hàng năm: Thay thế bộ phớt làm kín (Seal kit) nếu phát hiện dấu hiệu lão hóa, chảy dầu mỡ bôi trơn ra ngoài.

11.2. Xử lý sự cố thường gặp

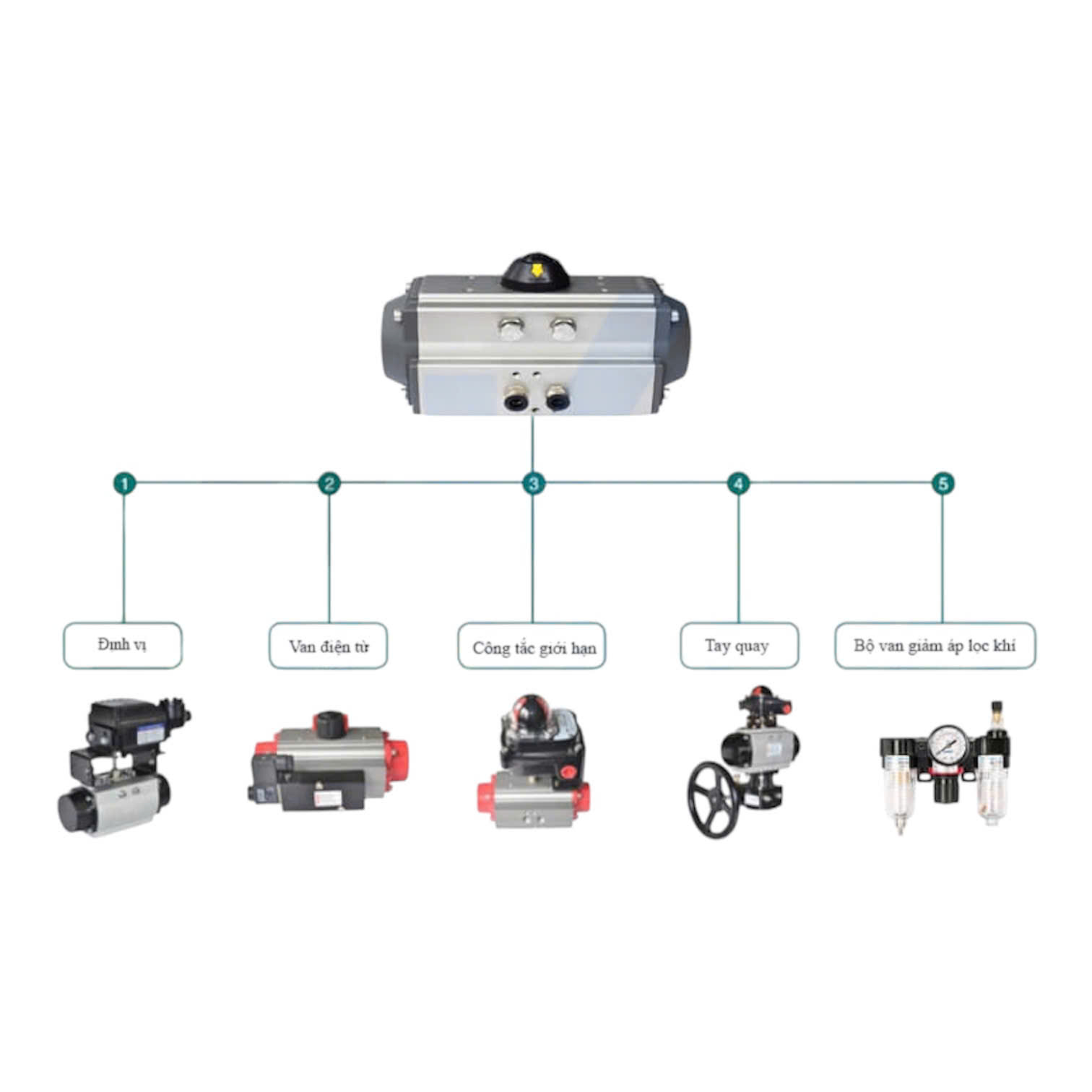

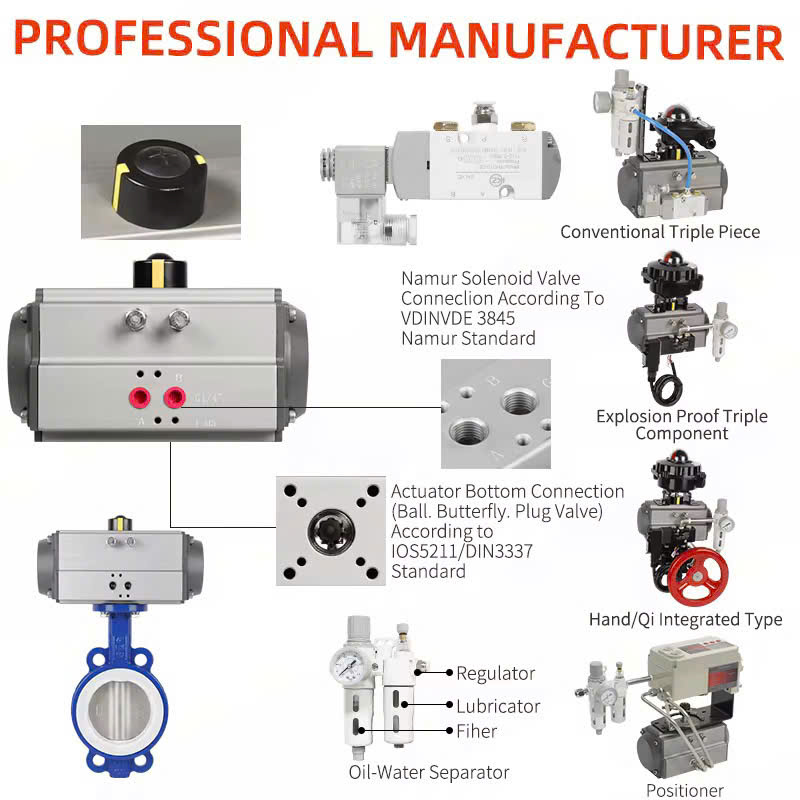

12. Phụ Kiện Đi Kèm Cho Đầu Khí Nén AT160

Để nâng cấp hệ thống, bạn có thể kết hợp đầu khí nén AT160 với các phụ kiện thông minh sau, tất cả đều có sẵn tại Vankimphat.com:

12.1. Van Đảo Chiều (Solenoid Valve)

Dùng để điều khiển dòng khí vào/ra khỏi hai cổng A và B của đầu khí nén. Thường là van 5/2 (5 cửa 2 vị trí) hoặc 4/2. Điện áp 24VDC, 220VAC.

12.2. Bộ Hồi Tiếp Vị Trí (Limit Switch Box)

Gửi tín hiệu điện về tủ điều khiển (PLC) báo hiệu van đang ở trạng thái MỞ hoặc ĐÓNG. Rất quan trọng trong các hệ thống SCADA.

12.3. Bộ Điều Khiển PID (Positioner)

Nếu bạn không chỉ cần MỞ hoặc ĐÓNG, mà cần ĐIỀU CHỈNH LƯU LƯỢNG (mở 30%, 50%...), bạn cần bộ định vị (positioner) khí nén. Bộ này nhận tín hiệu 4-20mA và điều chỉnh áp suất khí vào đầu khí nén để giữ van tại bất kỳ vị trí nào.

12.4. Van Khóa An Toàn (Lock-out Valve)

Dùng trong bảo trì, khóa nguồn khí để đảm bảo an toàn khi sửa chữa.

13. Báo Giá Và Chính Sách Phân Phối Tại Vankimphat.com

Vankimphat.com tự hào là đối tác chiến lược, nhập khẩu trực tiếp các dòng đầu khí nén AT160 double acting chính hãng, không qua trung gian.

13.1. Bảng giá tham khảo (Có thể thay đổi theo tỷ giá và số lượng)

Lưu ý: Giá trên chỉ mang tính chất tham khảo. Để nhận báo giá chính xác nhất theo số lượng, hình thức thanh toán và chi phí vận chuyển, quý khách vui lòng sử dụng chức năng "Nhận báo giá" hoặc "Chat với chuyên viên" bên dưới màn hình.

13.2. Cam kết từ Vankimphat

• Hàng chính hãng 100%: Có đầy đủ CO/CQ, tem mác, bảo hành nhà sản xuất.

• Bảo hành chu đáo: 12 tháng cho mọi hư hỏng do lỗi kỹ thuật.

• Hỗ trợ kỹ thuật: Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ chọn thông số, lắp đặt từ xa hoặc trực tiếp (tại HCM/HN).

• Giao hàng toàn quốc: Giao hàng nhanh chóng đến các KCN tại Bình Dương, Đồng Nai, Hà Nội, Hải Phòng, Đà Nẵng.

14. Kết Luận: Tại Sao Nên Mua Đầu Khí Nén AT160 Tại Vankimphat?

Đầu khí nén Double Acting AT160 không chỉ là một sản phẩm, mà là giải pháp tối ưu cho bài toán tự động hóa van trong công nghiệp. Với mô-men xoắn mạnh mẽ, khả năng vận hành ổn định trong mọi điều kiện khắc nghiệt và chi phí bảo trì thấp, đây chắc chắn là sự lựa chọn hàng đầu cho các kỹ sư và nhà quản lý nhà máy.

Việc lựa chọn nhà cung cấp uy tín như Vankimphat.com đảm bảo bạn nhận được sản phẩm đúng tiêu chuẩn kỹ thuật, giá cả cạnh tranh nhất thị trường và chế độ hậu mãi tốt nhất.

Đừng để hệ thống của bạn gián đoạn vì những chiếc van đóng/mở không chính xác. Hãy đầu tư vào giải pháp khí nén chuyên nghiệp ngay hôm nay.

Liên hệ ngay Vankimphat.com để được tư vấn và nhận báo giá tốt nhất!
